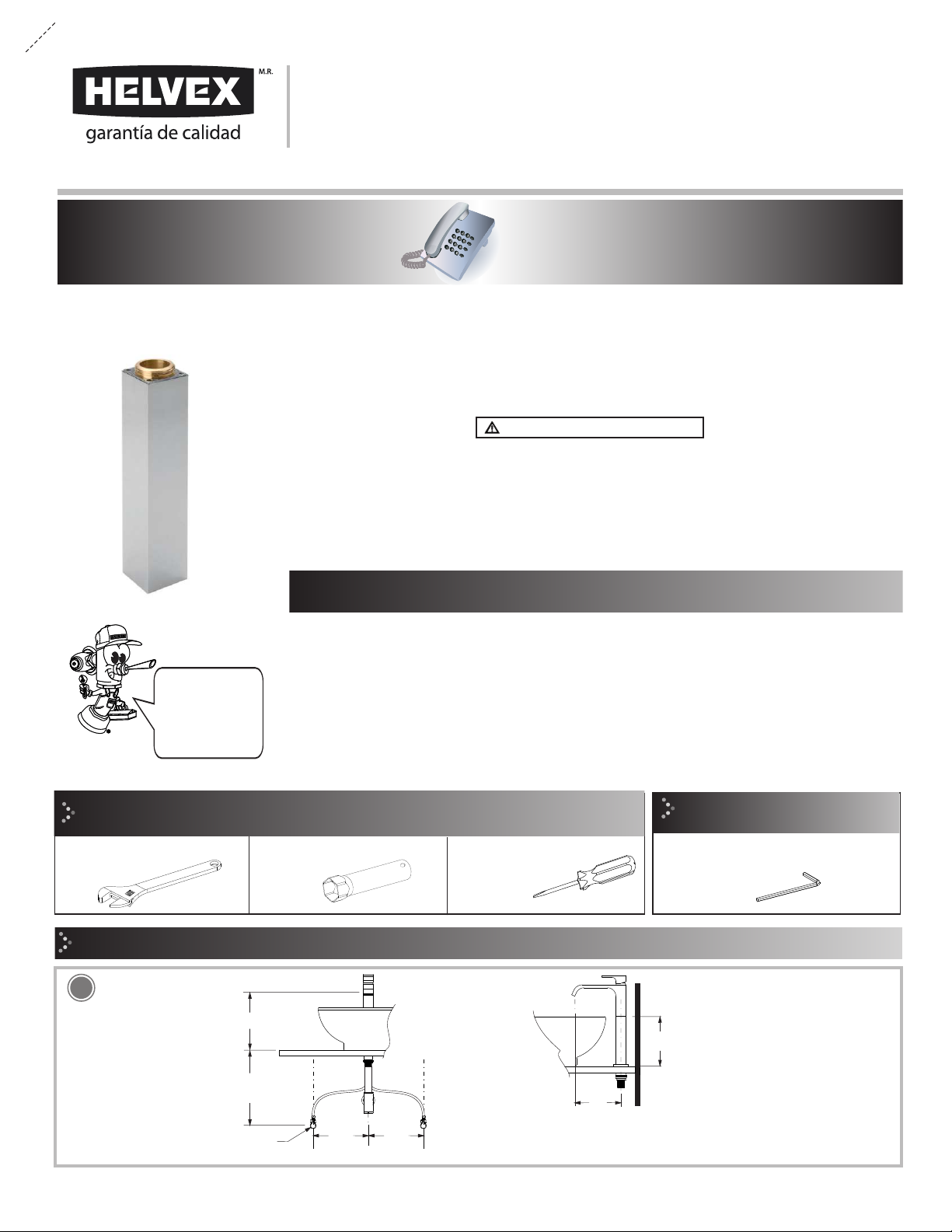

Helvex THP-968 User manual

Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
Herramienta Requerida
perico desarmador plano
/ Required Tools
screw driver
adjustable wrench
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Dimensiones Recomendadas
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Hi I'm Fluxy, I'll
help you to install
your product.
/ Recommended Dimensions
1
Extensión para Monomando de 17 cm
EP-905 VERTIKA / 6.7" Extension for
EP-905 VERTIKA Faucet
THP-968
ADVERTENCIA / WARNING
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
[email protected]
Original Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
1-02-3021-1
*44 cm
(17,3”)
24 cm / (9,6”)
*10 cm
(3,9”)
*10 cm
(3,9”)
19 cm
(7,4”)
*Recommended Dimensions
*Medidas Recomendadas
válvula angular (no incluida)
shutoff valve (not included)
17 cm
(6,69”)
llave hexagonal
hex wrench
llave allen 2mm
2mm hex key
Herramienta Incluida en su Producto
/ Tools Included in your Product

2
Instalación General / General Installation
4
7
2
3
6
2
Nota: Se recomienda
instalarlo en el
monomando EP-905.
Note: It is recommended to
install the EP-905 faucet.
Desenrosque el tornillo opresor y retire el conector / Unscrew the
setscrew and remove the connector.
tornillo
opresor
setscrew
llave allen
(incluida)
hex key
(included)
conector
connector
Desenrosque el espárrago del monomando, retire el empaque,
tornillos y el chapetón / Unscrew the shank of taps, remove the
gasket, screws and escutcheon.
Enrosque el conector y fije los opresores (incluidos) a tope con base
del monomando / Screw the connector and tighten the setscrews
(included) into the base of the faucet.
conector
connector
opresor
setscrew
llave allen
hex key
5Enrosque los tubos alimentadores (incluidos) a los tubos de
alimentación del monomando. / Screw the feeder pipes
(included) to those in the faucet.
tubo de
alimentación
feed pipe
tubo alimentador
(incluidos)
feeder pipe
(included)
Apriete
firmemente
Tighten
Coloque el chapetón y el empaque en la parte inferior de la
extensión fijando con los tornillos / Place the escutcheon and
gasket on the underside of the extension fixing with the screws.
Inserte el cuerpo de la extensión al monomando y enrosque el
tornillo opresor / Insert the extension body to the faucet and
tighten the setscrew.
tornillo
screw
chapetón
escutcheon
cuerpo de la
extensión
extension body
cuerpo de la
extensión
body
extension
tubo de
alimentación
suply pipe
tornillo
opresor
setscrew
empaque
gasket
espárrago /
shank
chapetón /escutcheon
empaque / gasket
tornillo
screw

Instalación General / General Installation
3
9
8
empaque
gasket
Enrosque el espárrago a la base de la extensión /
Screw the shank to the extension base.
Inserte el separador, la rondana y fije con la tuerca / Insert the
shank gasket, the washer and fix the faucet by screwing the nut.
Inserte el monomando armado con el empaque /
Insert the assembled faucet with the gasket.
10 11
espárrago /
shank
tuerca / nut
separador /
shank gasket
rondana / washer
Apriete
firmemente
Tighten
base de la
extensión
extension base
Para instalar su desagüe siga
los pasos del instructivo de su
monomando EP-905. / To
install drain follow steps
manual of EP-905 faucet.
Conecte a la alimentación las mangueras. / Connect hoses to
the faucet and to the shutoff valves.
3/8-24 UNF x ½-14-NPSM hoses
(t)included in the EP-905 fauce
mangueras 3/8-24 UNF x ½-14-NPSM
(incluidos en el monomando EP-905)
shutoff valve (not included)
válvula angular (no incluida)
12 Instale el desagüe. / Install the drain.
shutoff valve (not included)
válvula angular (no incluida)
desagüe (incluido en el monomando EP-905)
drain (included in the EP-905 faucet)

HELVEX, S. A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F. Tel. [phone].
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
4
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causa / Cause Solución / Solution
La salida está floja. / The
faucet is loose.
La tuerca espárrago no está apretada./ The shank nut is
tight.
Apriete firmemente la tuerca espárrago (Pag. 3, paso 10). /
Tighten the shank nut (Page 3, step 10).
Hay fuga en las
conexiones. / There are
leaks in the connections.
Posiblemente no estén firmemente apretadas. / Possibly
not tight.
Apriete firmemente la conexión. (Pag. 3, paso 11) Instalación de
mangueras. / Tighten the connection. (Page 3, Step 11) Install
hoses.
