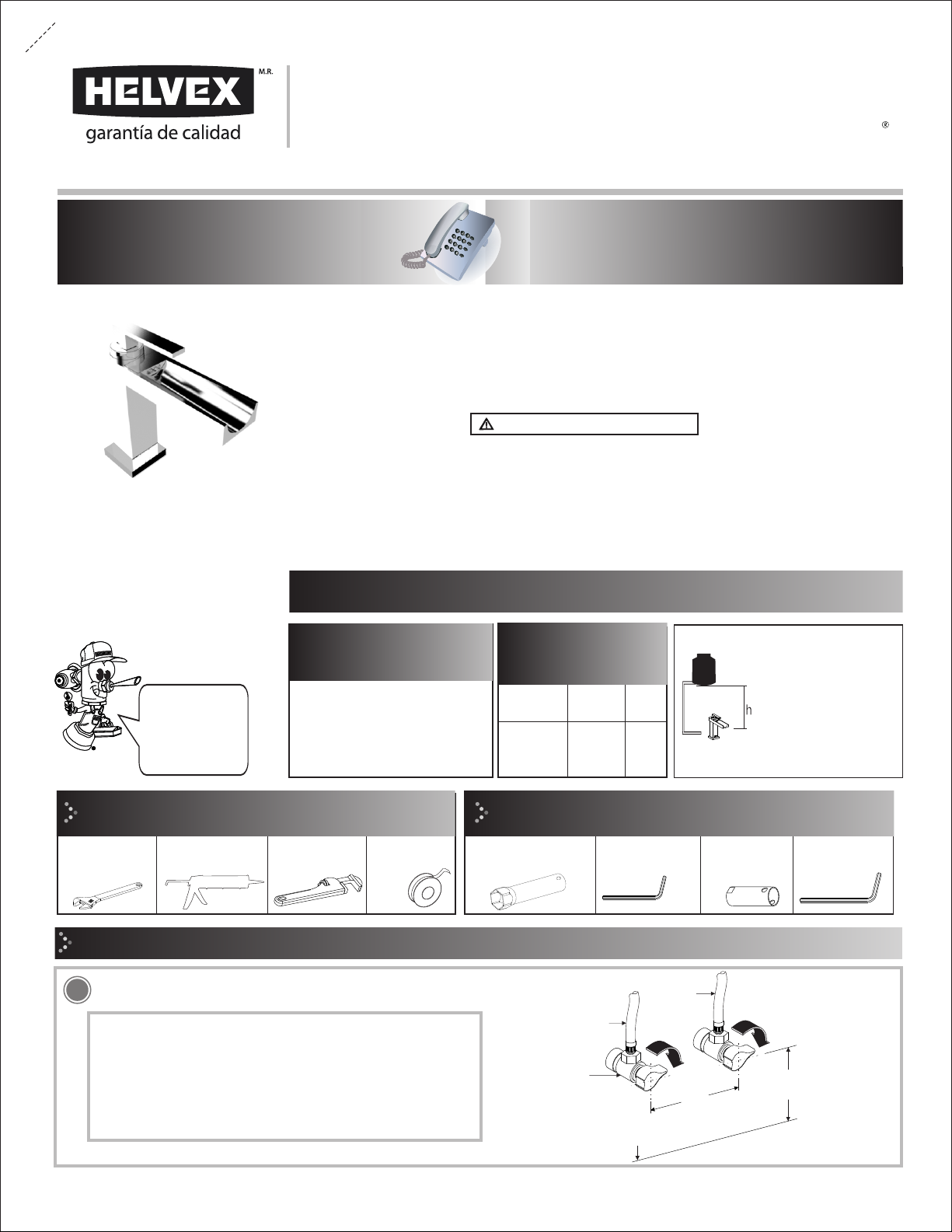

Helvex Vertika E-910-DX User manual

Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
Herramienta Requerida
perico
/ Required Tools
adjustable
wrench
Herramienta Incluida en su Producto
/ Tools Included in your Product
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Requerimientos de
Instalación
Para el correcto funcionamiento de
este producto, la presión mínima
es de (0,6 kg/cm²) 8,53 PSI.
Relación
Altura Tinaco-Presión
5 m
6 m
7 m
PSI
Altura (h)
7,11
8,53
9,95
kg/cm²
0,5
0,3
0,4
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Instalación General
hot
cold
Caliente
Fría
*55 cm
(21,6”)
*20,3 cm
shutoff valves
(not included)
válvulas
angulares
(no incluidas)
NPT
(8”)
*Recommended Dimmensions
*Medidas Recomendadas
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-02-2897-1
(Nivel de Piso Terminado)
For the correct operation of this
product, the minimum pressure is
(0,6 kg/cm²) 8,53 PSI.
Hi I'm Fluxy, I'll
help you to install
your product.
Installation Requirements Relation
Tub Height-Pressure
/ General Installation
Height (h)
1Cierre el suministro de agua. / Close the water supply.
Ubique y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del lavabo. Si se trata de un
reemplazo de grifo, quite el grifo viejo y limpie completamente la
superficie del lavabo.
Locate and close shutoff valves.
Usually found under the sink. If it is a replacement faucet, remove
the old faucet and clean the entire surface of the sink.
Monomando con Desagüe / Single de Push
Control Lavatory Faucet with Drain
E-910-DX Vértika
silicón antihongos teflón
silicone sealant plumber
tape
1 1/4” hexagonal
llave hexagonal 1 1/4” llave allen 3/32"
3/32" allen
wrench
llave inglesa
wrench
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
llave allen 2mm
2mm allen wrench
wrench
llave de
mantenimiento
maintenance
wrench

Inserte la salida en el lavabo y
verifique que se coloque el
empaque. / Place the faucet in the
sink and check that the gaskek has
been placed.
Coloque el separador, la rondana de latón
y enrosque la tuerca con la llave (incluida)
para sujetar la salida. Enrosque los
conectores. / Place the conical gasket,
washer brass and tighten the nut with the
wrench (included) to hold the faucet.
Thigthen the connectors.
Instalación Salida / Installation Faucet
Desenrosque los conectores y la tuerca,
retire la rondana de latón y el separador.
/ Unscrew the connectors and the nut,
remove the brass washer and conical
gasket.
4
3
2
empaque
gasket
separador
conical gasket
tuerca
nut
rondana de latón
brass washer
empaque
gasket
separador
spacer
tuerca
nut
rondana
de latón
brass washer
Apriete la tuerca.
Thighten the nut.
Limpie la superficie.
Clean the surface.
2
7
Instalación de las Mangueras / Installation of Hoses
5
líneas de
alimentación
feeding
lines
agua caliente
hot water
agua fría
cold water
Abra el suministro de agua y purgue
la línea de alimentación. / Open the
water supply and purge the feeding
lines.
6 Conecte las mangueras (incluidas) a
los tubos de alimentación. / Connect
hoses (included) to feeding pipes.
tubo de
alimentación
feeding pipe
mangueras
(incluidas)
hoses
(included)
Enrosque la válvula check colocando el
empaque y el conector a la válvula
angular. / Screw the check valve by
placing the gasket and the connector to
the shutoff valve.
Utilice teflón en las
uniones roscadas. / Use
Teflon screw connections.
válvula
valve
empaque (incluido)
gasket (included)
conector de alimentación
(incluido)
connector
(included)
válvula angular
(no incluida)
shutoff valves
(not included)
8Conecte las mangueras ( incluidas) a
las válvulas check (incluidas) y abra
las llaves angulares (no incluidas). /
Connect hoses (included) to the
check valves (included) and open
shutoff valves (not included).
válvula angular
(no incluida)
shutoff valve
(not included)
mangueras
(incluidas)
hoses
(included)
Desarme la contra desagüe. /
Dissamble drain.
9
/ Installing Drain
Instalación Contra Desagüe
conector
connector
conector
connector
protector
tuerca
protector
nut
contra de
push
push drain
tubo
tube
empaque
cónico
washer
rondana
tapered
gasked
10
contra
grid drain
empaque
gasket
Coloque el empaque e inserte la contra. /
Place the gasket then insert the drain.
Alinear la insignia
con el lavabo.
Align Logo with sink.

13
Revise que no existan fugas
encima y debajo del lavabo.
caliente
fría
Check for leaks up and
down the lavatory.
hot
cold
Operación / Operation
Abra el suministro de agua. / Open the
water supply.
Para abrir o cerrar el flujo de agua
levante la palanca maneral y gire
para regular la temperatura. / To open
or close the flow of water lift and
rotate the lever-handle to regulate the
temperature.
14
Desconecte las mangueras y conectores; límpie el restrictor con cepillo a chorro de agua.
/ Disconnect hoses and connectors, clean the flow regulator with a brush and water jet.
17
3
Mantenimiento del Restrictor / Flow Regulator Maintenance
+ caliente
+ hot
+ fría
+ cold
abrir
open
11 12
Desenrosque el filtro y limpie a chorro de agua con un cepillo suave. / Unscrew the filter and
clean with water jet and a soft brush.
15
Mantenimiento del Filtro / Filter Maintenance
filtro
filter
NOTA.
- No coloque grasa, ni aceite a los
componentes del filtro.
- Si cuenta con válvula angular, no es
necesario cerrarla, ya que al retirar el
filtro se interrumpe el flujo de agua
automáticamente.
- La frecuencia del mantenimiento
dependerá de la calidad de agua con
la que trabaje el producto.
NOTE.
- Do not put grease or oil in the
filter components.
- If you have shutoff valves, it is not
necessary to close them,the water
flow will automatically stop once
the filter is removed.
- The frequency of maintenance
depends on the water quality.
Arme nuevamente. / Reassemble.
16
filtro
filter
válvula check
check valve
conector (incluido)
connector (included)
manguera (incluida)
hose (included)
Nota: Se puede regular el flujo con las llaves
angulares. / Note: It can regulate the water flow with
shutoff valves.
tubo unión
céspol
joint pipe
céspol
(no incluido)
Mod. TV-016 ó
TV-017
drain
(not included)
Inserte el empaque cónico, rondana y
apriete la tuerca. / Insert the tapered
gasket, washer and tighten the nut.
rondana
washer
empaque
cónico
conical gasket
nut
tuerca
Apriete para evitar
filtraciones. /
Thighten to prevent
leaks.
Enrosque el tubo unión céspol y
posteriormente el desagüe (no
incluido). Screw the joint pipe and
then east to drain (not included).
Colocar teflón en las
uniones roscadas.
Place teflon
threaded joints.

Posibles Causas y Soluciones / Troubleshooting
20
Desenrosque el opresor y retire el maneral y el chapetón.
Desenrosque los tornillos con la llave allen 3/32" incluida y retire
la tapa de mantenimiento para retirar el filtro y limpiarlo./
Unscrew the set screw and remove the handle and escutcheon.
Unscrew the screws with allen wrench 3/32 "includedand
remove the maintenance cover to remove the faucet filter and
clean it.
Cambio de Cartucho / Cartridge Replacement
Retire el o´ring, desenrosque la tuerca de sujeción con la llave
para mantenimiento incluida y retire el cartucho para
reemplazarlo, arme nuevamente. / Remove the O-ring,
unscrew the clamping nut the wrench to maintenance included
and remove the cartridge to replace it, reasseamble.
19
Problema Causa Solución
Restrictor obstruído. / Clogged flow regulator. Retire el restrictor y límpielo (Pag. 3, paso 18). / Remove the
flow regulator and clean ( Page 3, step 18).
La presión de operación no es la adecuada. / The
operating pressure is not the adequate.
Verifique que la presión mínima de operación sea 0,6 kg/cm².
Verify that the minimum operating pressure is 0,6 kg / cm².
Las válvulas angulares no están totalmente abiertas. /
Shutoff valves are not fully open.
Abrir totalmente las válvulas angulares. (Pag. 3, paso 14)
Operación. / Fully open shutoff valves. (Page 3,step 14)
Operation.
La salida está floja. / The
faucet is loose.
La tuerca espárrago no está apretada./ The shank nut is
not tight.
Apriete la tuerca espárrago (Pag. 2, paso 4). / Tighten the
shank nut (Page 2, step 4).
Hay fuga en las
conexiones. / There are
leaks in the connections.
Posiblemente no estén firmemente apretadas. / Possibly
not tight.
Apriete las conexiones. (Pag. 2, paso 5, 6, 7 y 8) Instalación
de mangueras. / Tighten the connection. (Page 2, Step 5, 6, 7
and 8) Install hoses.
Existe poco flujo de agua. /
There is slow water flow.
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
HELVEX, S. A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F. Tel. [phone].
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
4
maneral
handle
chapetón
escutcheon
opresor
set screw
o´ring
tuerca de sujeción
clamping nut
cartridge
Rh-2529
tapa de
mantenimiento
maintenance
cover
filtro
filter
