Helvex WC-OPTION-AT2 User manual

Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
ADVERTENCIA / WARNING
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in Any Finishing
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tub is equivalent to
(0,1 kg/cm²) [1,42 psi].
0,25 6,0 85,3 588,3
Requerimientos de Instalación
Installation Requirements
Requerimientos de Instalación
Installation Requirements
Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
3,55 24,5
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
S11700182E21-3
Modelo / Model
WC BOLMEN (*),
WC RÓDANO (*),
WC DRAKAR (*),
WC OPTION, WC AUSTRAL,
WC DRAKAR16,
WC OLIMPIA (*),
tank to bowl
gasket
empaque
esponjoso
incluido en / included in:
WC BOLMEN (*), WC BOLMEN16 (*),
WC-BOLMEN16, WC RÓDANO (*),
y WC RÓDANO16 (*)/and
Medidas Generales / General Dimensions
anti-fungus silicone
silicón anti-hongos screwdriver
destornillador
dril with
Ø 3/8“ drill bit
taladro con broca
de Ø 3/8” pencil
lápiz
Artículos incluidos en el Producto /
Items Included in the Product
Herramienta y Materiales Recomendados /
perico
adjustable
wrench
extensión
extension
floor fixing kit
kit de fijación
al piso
B
D
C
tubería de PVC Ø 4”
Ø 4" PVC piping *30,5 cm
(12”)
2%
pared con acabado final
finished wall
válvula angular
(no incluida)
angular valve
(not included)
1
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
*Medidas Recomendadas
*Recommended Dimensions
15 cm (5,9”)
Modelo / Model
WC BOLMEN (*)
WC RÓDANO (*)
WC DRAKAR (*)
WC OPTION
WC DRAKAR16
WC OLIMPIA (*)
AB
75,2 cm (29,6”)
76,0 cm (29,9”)
75,5 cm (29,7”)
67,2 cm (26,4”)
76,0 cm (29,6”)
65,8 cm (25,9”)
37,3 cm (14,7”)
C
40,0 cm (15,7”)
52,0 cm (20,5”)
36,9 cm (14,5”)
38,3 cm (15,0”)
42,0 cm (16,5”)
81,0 cm (31,9”)
37,4 cm (14,7”)
80,0 cm (31,5”)
37,0 cm (14,6”)
78,9 cm (31,1”)
36,7 cm (14,4”)
78,1 cm (30,7”)37,3 cm (14,6”)
40,6 cm (16,0”)
79,5 cm (31,2”)
40,6 cm (16,0”)
D
WC BOLMEN, WC DRAKAR, WC RÓDANO,
WC OLIMPIA, WC DRAKAR16, WC BOLMEN16,
WC OPTION, WC RÓDANO16, WC-BOLMEN16
WC BOLMEN16 M, WC RÓDANO16 M, WC BOLMEN M,
WC DRAKAR M, WC RÓDANO M, WC OLIMPIA M
WC AUSTRAL 69,5 cm (27,3”) 40,5 cm (15,9”) 40,6 cm (16,0”)
80,0 cm (31,5”)
79,5 cm (31,3”)
WC BOLMEN16 (*)
WC RÓDANO16 (*) 75,5 cm (29,7”) 40,0 cm (15,7”) 40,6 cm (16,0”) 84,5 cm (33,2”)
WC BOLMEN16 (*),
WC RÓDANO16 (*),
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
Recommended Tools and Materials
kit de fijación
del tanque
tank fixing kit
Instale el inodoro de acuerdo con las medidas que se muestran para cada modelo. / Install the toilet according to the dimensions shown for each
model.
WC-OPTION-AT2
WC-BOLMEN16
75,2 cm (29,6”) 37,3 cm (14,7”) 83,5 cm (32,8”)
40,6 cm (16,0”)
WC-OPTION-AT2, WC-BOLMEN16
Para el correcto funcionamiento de estos productos, se recomiendan las
siguientes presiones:
For the correct operation of these products, the recommended water
pressures is:
Estas Medidas Aplican al Producto en Cualquier Acabado. /
This Dimensions Applies to the Product in Any Finishing.

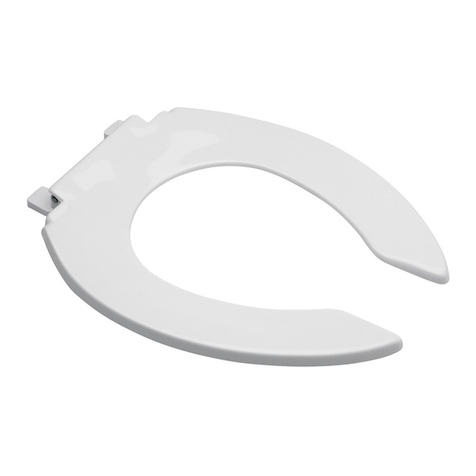

asiento AT-2
AT-2 seat
incluido solo en los modelos /
included only in the models
WC-BOLMEN16 y/and
WC-OPTION-AT2
Inodoro Taza y Tanque, Elongado, Trampa Expuesta, con
Botón Accionador, 4,8 LPD, Color Blanco o Marfil
Toilet Bowl and Tank, Elongated, Exposed Trapway, with
Push Button Actuator, 1,2 GPF, Bone or White Color
A

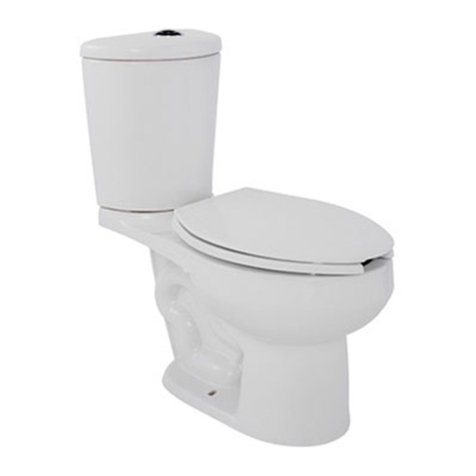

WC-OPTION-AT2, WC AUSTRAL
Inodoro Taza y Tanque, Elongado Compacto, Trampa
Expuesta, con Botón Accionador, 4,8 LPD, Color Blanco
Toilet Bowl and Tank, Compact Elongated, Exposed
Trapway, with Push Button Actuator, 1,2 GPF, White Color
* "M" para acabado Marfil.
“M” for Bone finishing.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las intrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product's illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.
(*) Aplica para el acabado marfil. / (*) Applies for bone finishing.

2
desagüe
drain
pija con tuerca
bolt with nut
2
234
taquetes
(incluido)
anchors
(included)
tubo de
drenaje
drain pipe
barreno
drill
Vista Superior / Top View
90°
Muro Terminado
Finished Wall
30,5 cm
(12”)
15,5 cm
(6,1”)
válvula angular (no incluida)
angular valve (not included)
20 cm
(7,8”)
Trace sus líneas como se indica. /
Trace lines as indicated.
tuerca (incluida)
nut (included)
pija (incluida)
bolt (included)
tubo de drenaje
drain tube
4 cm mín.
(1,57" min.)
Instalación General / General Installation
5
Procure no dañar los acabados
durante la instalación. / Be
careful not to damage finishes
during installation.
6
tuerca
nut
rondana
washer
rondana plástica
plastic washer
Instalación de la Taza / Bowl Installation
desagüe
drain
Instalación del Tanque / Tank Installation
7Coloque el tanque en una superficie suave, posteriormente
coloque el empaque esponjoso en la parte inferior del tanque. /
Place the tank on a soft surface, then place the tank to bowl
gasket on the bottom of the tank.
válvula de admisión
fill valve
15/16"-14 NS-1
empaque esponjoso
tank to bowl gasket
8Para los modelos WC BOLMEN (*), WC BOLMEN16 (*), WC-BOLMEN16,
WC RÓDANO (*) y WC RÓDANO16 enrosque la extensión (incluida) en la
válvula de admisión. / For WC BOLMEN (*), WC BOLMEN16 (*), WC-
BOLMEN16, WC RÓDANO (*) y WC RÓDANO16 (*) models screw the
extension (included) in to the fill valve.
Verifique que esté colocado
el o’ring en la extensión.
/ Verify that the o-ring is
placed in the extension.
o´ring extensión
extension
cubre tuercas
nut cover cap
Barrene con broca de Ø 3/8” para
concreto (no incluida) e inserte los
taquetes (incluidos) en los barrenos. / Drill
with Ø 3/8" concrete drill bit (not included)
and insert the anchors (included) into the
holes.
Manualmente enrosque las tuercas en
las pijas y después enrosque las pijas en
los taquetes, desenrosque las tuercas de
las pijas. / Manually screw the nuts into
the bolts and then screw the bolts into the
anchors, unscrew the nuts from the bolts.
Instale el cuello de cera (no incluido) o la brida sanitaria (no incluida) y coloque la taza
presionando hacia abajo. / Install the wax ring (not included) or toilet flange (not included) and
place the bowl by pressing down.
brida sanitaria
(no incuida)
toilet flange
(not included)
Instalación usando Cuello de Cera
Installation using Wax Ring
Instalación usando Brida Sanitaria
Installation using Toilet Flange
Utilice el kit de fijación contenido en el producto.
Use the fixing kit provided with the product.
cuello de cera
(no incluido)
wax ring
(not included)
Inserte las rondanas de plástico y las
metálicas, enrosque las tuercas y
coloque los cubre tuercas. / Insert the
plastic and metal washers, screw the
nuts and place the nut cover caps.
No apriete las tuercas más de lo necesario, para
evitar daños a el producto. / Do not tighten the
nuts more than necessary, to prevent damaging
the product.
válvula de admisión
fill valve
15/16"-14 NS-1
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.

3
Para fijar el tanque a la taza, retire la válvula de descarga e inserte los empaques, tornillos y rondanas; apriete las tuercas alternadamente
hasta que el tanque esté firme y reensamble la válvula de descarga. / To fix the tank to the toilet, remove the flush valve and insert the gaskets,
screws and washers; tighten the nuts alternately until the tank is firm and reassemble the flush valve.
10
tornillo
screw
empaque
gasket
rondana
washer tuerca
nut
9Coloque el tanque en la taza con o sin la extensión según el modelo. / Place the tank over the bowl with or without the extension according
to the model.
tanque
tank
taza
bowl
tanque
tank
taza
bowl
11 Enrosque la manguera (no incluida) a la válvula de alimentación ó extensión (según el modelo)
y a la línea de alimentación. / Screw the hose (not included) to the fill valve or extension
(depending the model) and the supply line.
extensión
extension
15/16”-14 NS-1
manguera (no incluida)
hose (not included)
tanque
tank
taza
bowl
válvula de
alimentación
fill valve
15/16"-14 NS-1
tanque
tank
manguera
(no incluida)
hose
(not included)
taza
bowl
12
tapa del tanque
tank lid
válvula de descarga
flush valve válvula de descarga
flush valve
Para modelos:
For models:
WC OPTION, WC-OPTION-AT2, WC DRAKAR (*),
WC DRAKAR16, WC AUSTRAL, WC OLIMPIA (*)
Para modelos:
For models:
WC BOLMEN (*), WC BOLMEN16 (*), WC-BOLMEN16,
WC RÓDANO (*), WC RÓDANO16 (*)
Para modelos:
For models:
WC OPTION, WC-OPTION-AT2,
WC DRAKAR (*), WC DRAKAR16,
WC AUSTRAL, WC OLIMPIA (*)
Para modelos:
For models:
WC BOLMEN (*), WC BOLMEN16 (*),
WC-BOLMEN16, WC RÓDANO (*),
WC RÓDANO16 (*)
Antes de apretar, verifique que el tanque quede alineado con la taza. La instalación del tanque es con kit tradicional. / Before tighteningt, check that the tank is aligned
with the bowl. The tank installation is with tank fixing kit.
Coloque la tapa del tanque. / Place the
tank lid.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.

4
13
silicón anti-hongos
anti-fungus silicone
15
16
Componentes Internos del Tanque / Tank Internal Components
Los componentes se encuentran instalados y calibrados para
una máxima eficiencia. / The components are installed and
calibrated for maximum efficiency.
Sólo si el nivel de agua del tanque no es el
indicado, por desajuste, proceda a lo
siguiente: gire el tornillo del flotador hacia la
derecha gradualmente para llenar hasta el
nivel de agua indicado, ó gire a la izquierda
para bajar dicho nivel. / Only if the water level
in the tank is not indicated, for mismatch,
proceed to the next: turn the float set screw
counter-clockwise gradually float to fill up the
water level indicated, or turn clockwise to
lower that level.
1. Válvula de Admisión / Fill Valve
2. Válvula de Descarga / Flush Valve
3. Flotador / Float
4. Tornillo del Flotador / Float Screw
5. Rebosadero / Over Flow
6. Restrictor / Restrictor
7. Manguera Refil / Hose Refil
marca del nivel
de agua
water level mark
1
2
3
46
5
7
tornillo del flotador
float screw
17
Operación / Operation
Evite mantener oprimido el botón por mas de 1 segundo para
evitar descargas mayores. / Do not press the button for more
than 1 second to avoid water waste.
botón de descarga de
limpieza única
single cleaning flush button
Aplique silicón anti-hongos (no incluido) en el perímetro de la
base del inodoro. / Apply anti-fungus silicone (not included) in the
perimeter of the toilet.
Abra la línea de alimentación y oprima el botón de descarga una sola vez. El inodoro
cuenta con un sistema de limpieza única que opera con 4,8 lpd. / Open the supply line
and push the flush button once. This toilet has a single-discharge cleaning system that
operates with 1,26 gpf.
El tanque cuenta con un
sistema de limpieza única.
The tank has a single-discharge
cleaning system.
Ajuste de Botón / Adjustment Button
Verifique la distancia del espárrago del botón, para una óptima descarga. / Check the length of the button threaded rod for optimal flush.
Ajuste, si es necesario.
Adjust if necessary.
botón de descarga de limpieza única
single cleaning flush button
*Medidas Recomendadas
*Recommended Dimensions
*A
espárrago
del botón
button threaded
rod
Modelo / Model
WC BOLMEN (*)
WC RÓDANO (*)
WC DRAKAR (*)
WC OPTION
WC DRAKAR16
WC OLIMPIA (*)
*A
7,0 cm (2,7”)
7,4 cm (2,9”)
7,8 cm (3,0”)
8,0 cm (3,1”)
7,4 cm (2,9”)
7,3 cm (2,8”)
WC AUSTRAL 8,1 cm (3,2”)
WC-OPTION-AT2 8,0 cm (3,1”)
WC-BOLMEN16 7,0 cm (2,7”)
WC BOLMEN16 (*) 7,0 cm (2,7”)
Estas Medidas Aplica al Producto
en Cualquier Acabado. /
This Dimensions Applies to the
Product in Any Finishing.
14
WC RÓDANO16 (*) 7,8 cm (3,0”)
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.

5
20
21
Limpie el filtro con agua y un
cepilllo suave. / Clean the filter
with water and a soft brush.
filtro
filter
filtro
filter
19
Mantenimiento del Filtro / Filter Maintenance
Cierre la llave angular y desenrosque la manguera de la válvula de alimentación ó extensión (según el modelo). / Shut off the angular valve and
unscrew the hose from the fill or extension valve (depending of the model).
manguera
(no incluida)
hose
(not included)
extensión
extension
válvula angular
(no incluida)
angular valve
(not included)
válvula angular
(no incluida)
angular valve
(not included)
manguera
(no incluida)
hose
(not included)
válvula de admisión
fill valve
Retire el filtro de la válvula de alimentación ó extensión (según el modelo). / Remove the filter from
the fill valve or extension valve (depending of the model).
filtro
filter
filtro
filter
filtro
filter
Para modelos / For models
WC OPTION, WC-OPTION-AT2, WC DRAKAR (*),
WC DRAKAR16, WC AUSTRAL, WC OLIMPIA (*)
Para modelos / For models
WC BOLMEN (*), WC BOLMEN16 (*), WC-BOLMEN16,
WC RÓDANO (*), WC RÓDANO16 (*)
Para modelos:
For models:
WC OPTION, WC-OPTION-AT2, WC DRAKAR (*),
WC DRAKAR16, WC AUSTRAL, WC OLIMPIA (*)
Para modelos:
For models:
WC BOLMEN (*), WC BOLMEN16 (*), WC-BOLMEN16,
WC RÓDANO (*), WC RÓDANO16 (*)
Inserte el filtro y enrosque la manguera (no incluida) a la válvula de alimentación ó extensión (según el modelo). / Insert the filter and screw the hose (not
included) to the fill valve or extension (depending the model).
manguera
(no incluida)
hose
(not included)
filtro
filter
manguera
(no incluida)
hose
(not included)
filtro
filter
No olvide realizar este procedimiento
frecuentemente para un perfecto
funcionamiento de el inodoro. / Do not
forget to make this procedure frequently
for perfect functioning of the toilet.
Para modelos:
For models:
WC OPTION, WC-OPTION-AT2, WC DRAKAR (*),
WC DRAKAR16, WC AUSTRAL, WC OLIMPIA (*)
Para modelos:
For models:
WC BOLMEN (*), WC BOLMEN16 (*), WC-BOLMEN16,
WC RÓDANO (*), WC RÓDANO16 (*)
18
filtro
filter
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.
(*) Aplica para el acabado marfil. /
(*) Applies for bone finishing.

Recomendaciones de Limpieza / Cleaning Recommendations
Posibles Causas y Soluciones / Troubleshooting
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
6
Problema / Problem Causas / Causes Soluciones / Solutions
El botón no es oprimido adecuadamente.
/ The button is not pressed properly.
No se recupera el espejo de agua.
/ The water seal is not recovered.
El nivel de agua en el tanque está por debajo del
marcado. / The water level in the tank is below the mark.
Jet obstruído. / Clogged jet.
La válvula de descarga no se acciona correctamente.
/ The flush valve is not operated properly.
El filtro de la válvula de admisión está obstruído. / The
filter of the fill valve is blocked.
No se barren correctamente
los desperdicios. /
The waste is not flushed
properly.
Oprima una sóla vez con firmeza (Pág. 4, paso 16 "Operación").
/ Press firmly only once (Page 4, Step 16 "Operation").
La manguera refil no está conectada (Pág. 4, paso 14
"Componentes Internos del Tanque"). / Refil hose is not connected
(Page 4, Step 14 "Tank Internal Components").
Gire gradualmente el tornillo del flotador a la derecha (Pág. 4, paso 15
"Ajuste del flotador"). / Gradually turn the screw on the float to the right
(Page 4, Step 15 "Float Adjustment").
Limpiar el jet (Pág. 6, paso 24 “Mantenimiento del jet”).
/ Clean the jet (Page 6, Step 24 “Jet Maintenance”).
Ajuste el botón (Pág. 4, paso 17 "Ajuste de Botón"). / Adjust the botton
(Page 4, Step 17 "Adjustment button").
Remueva el filtro de la válvula de admisión y proceda a limpiarlo
(Pág. 5, paso 18 al 21 "Mantenimiento del Filtro"). /
Remove the filter from the fill valve and proceed to clean it
(Page 5, step 18 to 21 "Filter Maintenance").
23 Limpie el jet con una fibra verde o aplique limpiador para inodoros. /
Clean the jet with a green fiber or apply toilet bowl cleaner.
Mantenimiento del Jet / Jet Maintenance
jet
Instalación del Aaiento / Seat Installation
Coloque el asiento, abra los cubretornillos e inserte las rondanas y enrosque los tornillos, posteriormente coloque en la parte inferior los bujes cónicos,
sujete la tuerca y enrosque el tornillo. / Place the seat, open screw caps and insert the washer and the screw, then place the bottom the tapered bushing,
hold the nut and tighten the screw.
tuerca
nut
buje cónico
tapered
bushing
tornillo
screw
rondana
washer
cubretornillos
screw cover cap
24
Para abrir levante la tapa y/o asiento y para cerrar sólo empuje el asiento
o tapa hacia la taza. / To open, lift the lid and/or seat and to close just
gently push the lid or seat down.
Operación del Asiento / Seat Operación
Advertencia: No se recomienda colocar pastillas de cloro en el interior del tanque para garantizar el funcionamiento de la válvula
y durabilidad de los empaques. / Warning: It is not recommended to place chlorine tablets inside the tank to guarantee the
functioning of the valve and the durability of the gaskets.
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
It is very important to follow the instructions below to preserve HELVEX products
finishings, shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily.
Visit our website www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
22
El asiento es incluido solo en los modelos WC-BOLMEN16 y WC-OPTION-AT2. / The seat is only included on WC-BOLMEN16 and WC-OPTION-AT2 models.
Para abrir / To open Para cerrar /
To close
