hepco & becker 6614557 01 05 User manual

1x 700009624 Schraubensatz:
4x Zylinderschraube Innensechskant M8x25
4x Zylinderschraube Innensechskant M8x35
4x Zylinderschraube Innensechskant M6x20
4x Zylinderschraube Innensechskant M6x12
4x Selbstsichernde Mutter M6
4x Selbstsichernde Mutter M8
4x Viereck-Scheibe 20x20x ø6,4
4x U- Scheibe Ø6,4
12x U- Scheibe Ø8,4
4x Aludistanz Ø18xØ9x13mm
1x 700009624 Screw kit:
4x allen screw M8x25
4x allen screw M8x35
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x self lock nut M8
4x special washer 20x20x ø6,4
4x washer Ø6,4
12x washer Ø8,4
4x alu spacer Ø18xØ9x13mm
150217/160317
Kombinierbar mit
Lock it Kofferträger
Combinable with
Lock it side carrier
1
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
Easyrack
Alurack
1x 700009622 Rohradapter links
1x 700009633 Rohradapter rechts
1x 700008343 Halteadapter oben links
1x 700008344 Halteadapter oben rechts
1x 700009622 tube adapter left
1x 700009623 tube adapter right
1x 700008343 mounting adapter top left
1x 700008344 mounting adapter top right

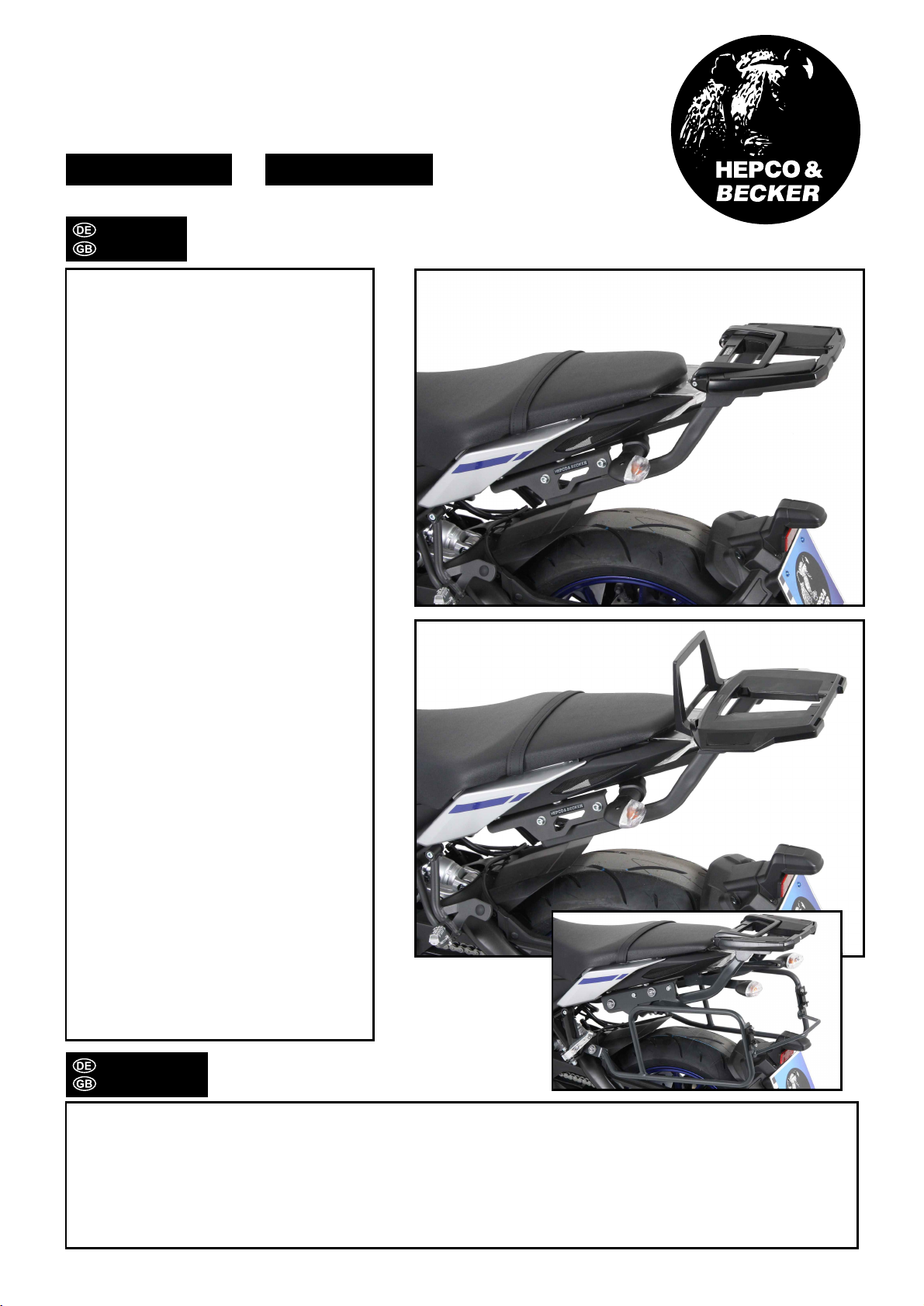

YAMAHA MT-09
ab Baujahr 2017 / from date of manufacture 2017
Easyrack
Artikel Nr.: / Item-no.:
6614557 01 05
Alurack
Artikel Nr.: / Item-no.:
6524557 01 05 anthrazit/anthracite
INHALT
CONTENTS
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT

2
Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderkopf-schrauben
M6 x 12 hinten unter dem Alurack verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
4x
12
34
Die Sitzbank enfernen.
Die Abdeckungen unter dem
Heckkotflügel (Abb.3) sowie die seit-
lichen Verkleidungen (Abb.1+2)
entfernen und die vorgeprägten
Aussparungen ausschneiden (Abb.4).
Die demontierten Verkleidungsteile
wieder montieren.
Remove the seat.
Remove the covers under the rear
fender (Fig.3) as well as the side
panels (Fig.1+2) and cut out the pre-
embossed cutouts (Fig.4).
Reassemble the panels.
YAMAHA MT-09
ab Baujahr 2017 / from date of manufacture 2017
Easyrack
Artikel Nr.: / Item-no.:
6614557 01 05
Alurack
Artikel Nr.: / Item-no.:
6524557 01 05 anthrazit/anthracite
VORBEREITUNG
PREPARING
Ratsche/Ratchet
Verlängerung/extension
Set Cutter
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

Fahrtrichtung
1
Montage Halteadapter oben links/ rechts:
Von unten durch die Aussparungen in
den freien Gewinden mit den
Zylinderschrauben M8x35 sowie
U-Scheiben Ø8,4.
Zwischen Halter und Rahmen die
Aludistanzen Ø18xØ9x13mm fügen.
Schrauben noch nicht ganz festziehen.
4x
Fastening of the mounting adapter top
left + right:
through the cut outs in the side panels
Use allen screws M8x35 with washers
Ø8,4.
Add alu spacers Ø18xØ9x13 mm between
holder and frame.
Do not fully tighten yet.
driving direction
4x 4x
Fahrtrichtung
2
Befestigung der Rohradapter oben
links und rechts:
Die Montage erfolgt an der Innenseite der
bereits montierten Halteadapter mit den
Zylinderschrauben M8x25 sowie
U- Scheiben Ø8,4 und selbstsichernden
Muttern M8.
4x 8x 4x
driving direction
3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
YAMAHA MT-09
ab Baujahr 2017 / from date of manufacture 2017
Easyrack
Artikel Nr.: / Item-no.:
6614557 01 05
Alurack
Artikel Nr.: / Item-no.:
6524557 01 05 anthrazit/anthracite
Fastening of the tube adapters
top left+right:
Inside the mounting adapters with allen
screws M8 x 25. Secure with washers
ø8,4 and self lock nuts M8.
Bei gleichzeitiger Montage des C-Bow
Halters wird dieser auf der Außenseite
mit den längeren Schrauben aus seinem
Schraubensatz montiert.
When the C-Bow holder is installed at the
same time, the C-Bow holder is placed on
the outside of the mounting adapter with
the longer screws from its screw set.

6504557 00 05 Lock it Seitenträger, schwarz / Lock it Side carrier, black
6304557 00 05 C-Bow Taschenhalter / C-Bow sotf bag holder
5014557 00 05 Motorschutzbügel inkl. ProtectionPad/Engine guard incl. ProtectionPad
4
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
HINWEIS:
Rack soweit hinten montieren, dass sich
die Sitzbank noch aufklappen läßt.
NOTICE:
Mount Rack so far back that the seat can
still be opened.
Alurack:
Easyrack:
3
Fastening of the Alurack:
On the tube adapters.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Aluracks:
Das Alurack wird mit den Inbusschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 auf den Rohradaptern
verschraubt. Anschließend die Kunststoff-
abdeckung des Aluracks montieren.
Fastening of the Easyrack:
On the tube adapters.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Easyracks:
Das Easyrack wird mit den Inbusschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 auf den Rohradaptern
verschraubt. Anschließend die Kunststoff-
abdeckungen montieren.
4x 4x
4x
4x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
YAMAHA MT-09
ab Baujahr 2017 / from date of manufacture 2017
Easyrack
Artikel Nr.: / Item-no.:
6614557 01 05
Alurack
Artikel Nr.: / Item-no.:
6524557 01 05 anthrazit/anthracite
