Himolla Tangram Motion Series User manual

28.01.2019_Ver.2.0_HR
LM: 29111 50

LM
29111 50
Montagezeit ca. --- Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 2/17
•Bei nicht vorschriftsgemäßer und/oder fachgerechter Montage sowie unsachgemäßer Nutzung wird bei Personen-
oder Sachschaden keinerlei Haftung übernommen!
•Wir empfehlen die Montage nur durch fachkundiges Personal.
•Die Montageanleitung und Demontierte Bauteile sollten aufbewahrt werden.
•Bei veränderter Zusammenstellung kann sich die Montagezeit verändern
•No liability can be assumed for personal injury or material damage in the event of incorrect and/or unprofessional
assembly or improper use.
•We recommend that the assembly only be carried out by competent personnel.
•The assembly instructions and disassembled components should be kept for future reference.
•The assembly time may differ with a different configuration.
• Aucune responsabilité n’est assumée pour les dommages corporels ou matériels éventuels en cas de montage non
conforme aux instructions et/ou inapproprié ainsi qu’en cas d’utilisation abusive.
•Nous recommandons de faire réaliser le montage par du personnel qualifié.
•Le manuel de montage et les pièces démontées doivent être conservés.
• Le temps de montage peut varier en cas d’assemblage différent
Seite / Side / PageModellart / model type / Type de modéle
Demontage, Disassembly, Démontage
13 - 1456
15 - 1611, 12, 21/22,
1727/28
Seite / Side / PageModellart / model type / Type de modéle
Funktionskontrolle, Functional check, Contrôle du fonctionnement
11 - 12
Modellart / model type / Type de modéle
Montage,Assembly, Montage
4 - 645, 46, 80, 81, 83/84, 85/86, 87/88,
7 - 825/26
976, 78,
1013/14, 15/16, 80, 81,
Seite / Side / Page
Modellart / model type / Type de modéle Seite / Side / Page
3

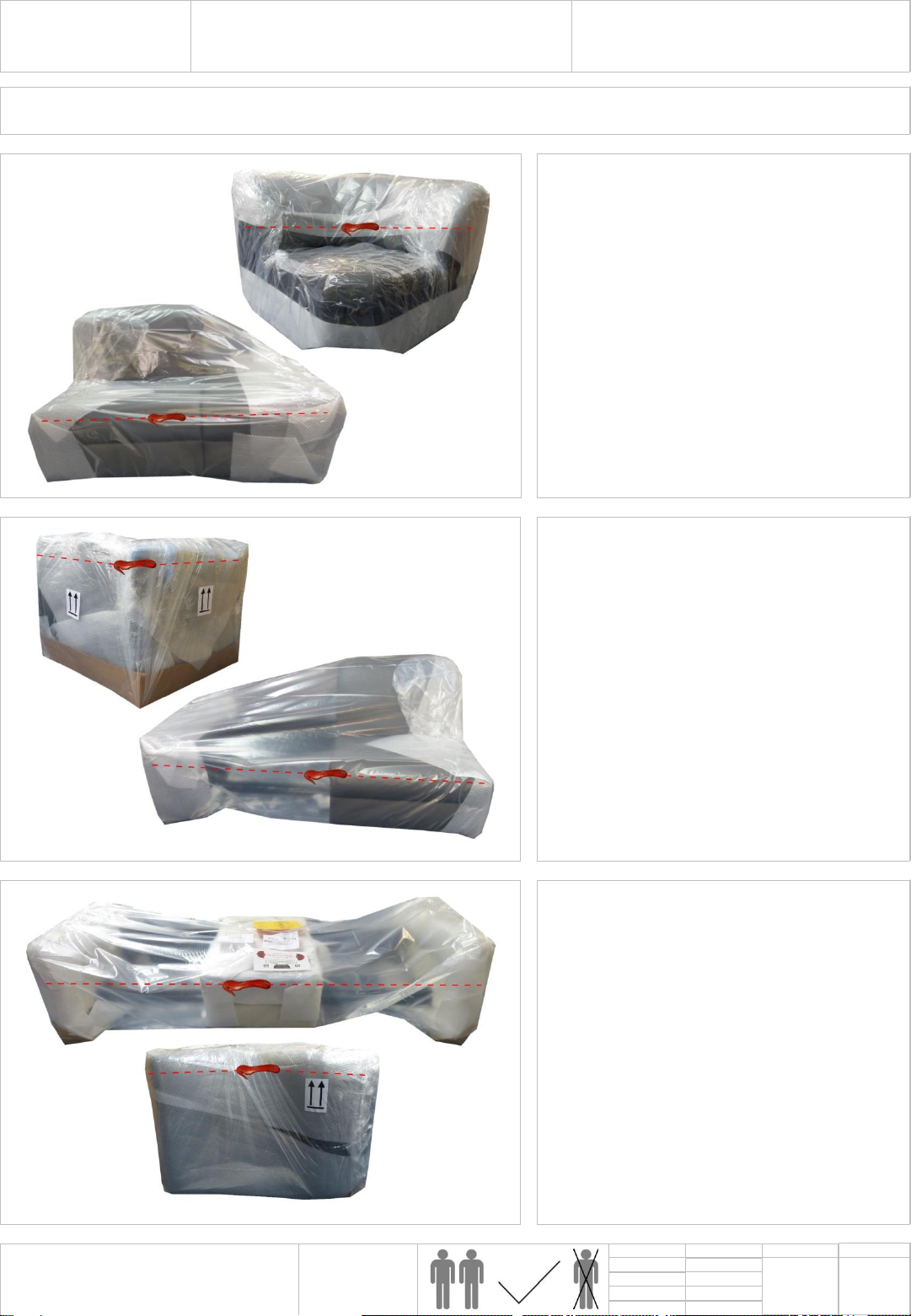

Auspacken, Unpacking, Déballage
Inhaltsverzeichnis / Table of Contents / Contenu

•Verpackung mit einem nicht spitzen
Gegenstand öffnen z.B. Folienschneider
•Open packaging with a device that is not
pointed or sharp, e.g. a foil cutter
• Ouvrir l’emballage à l’aide d’un outil non-
pointu (p.e. un découpe plastique)
Montageanleitung
Assembly instructions / Manuel de montage
LM
29111 50
Montagezeit ca. 10 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 3/17
Auspacken, Unpacking, Déballage

•Wenn vorhanden, die gleichfarbigen
Aufkleber zum richtigen Einhängen
beachten.
•Make sure that any coloured stickers
match, if present. These stickers indicate
the correct assembly positions.
•Le cas échéant, respecter les autocollants
de couleur identique pour les disposer
correctement.
•Wenn vorhanden, Kabelbinder lösen und
Transportplatte nach unten schieben.
•Schutzfolie entfernen
•Loosen cable ties, where present, and push
transport plate down.
•Remove protective film
•Le cas échéant, retirer les serre-câbles et
déplacer la plaque de transport vers le bas.
•Retirer le film de protection
Stück / Piece / PièceNr. / No / N°Größe / Size / Taille
18133 00
M7 x 60
mitgeliefertes Material / Material included / Matériel fourni
Stützfuß
Ab einer Chassis breite
von 1,2 m
L u. P Schraube
Montageanleitung
Assembly instructions / Manuel de montage
45, 46, 80, 81, 83/84,
85/86, 87/88,
LM
29111 50
Montagezeit ca. 35 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 4/17
Montage,Assembly, Montage

•Führungsbolzen auf beiden Seiten in die
vorgesehene Öffnung einführen
•Mitgelieferte Schrauben durch das Chassis
mit der Sitz-Rückeneinheit auf beiden
Seiten verschrauben
•Insert guide bolts into the designated holes
on both sides
•Screw enclosed bolts through the chassis
into the seat back unit on both sides
•Insérer les boulons de guidage des deux
côtés dans l’ouverture prévue
•Visser les vis fournies dans le châssis avec
l’ unité assise-dossier B des deux côtés
•Sitzelement mit 2 Personen in das Chassis
einheben.
•Sitzelement nicht bei Kopfstütze und
Beinauflage anheben.
•Lift the seat element into position in the
chassis with 2 people.
•Do not lift the seat element by the headrest
or leg support.
• Soulever l’élément d’assise à 2 personnes
dans le châssis.
• Ne pas soulever l’élément d’assise en le
tenant par l’appuie-tête et le repose-pieds.
•Bei Chassis und Sitzeinheit
Netzverbindung herstellen.
•Kopfstütze nach oben fahren und
Netzverbindung wieder trennen.
•Connect power supply to chassis and seat
unit.
•Move headrest up and disconnect power
supply again.
•Brancher le raccordement secteur sur le
châssis et l’élément d’assise.
• Déplacer l’appuie-tête vers le haut et
redébrancher le raccordement secteur.
Montageanleitung
Assembly instructions / Manuel de montage
45, 46, 80, 81, 83/84,
85/86, 87/88,
LM
29111 50
Montagezeit ca. 35 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 5/17

•Falls nötig, die Möbelfüße nach
beiliegender Anleitung montieren.
•Assemble the furniture feet according to the
enclosed instructions if necessary.
•Si nécessaire, monter les pieds du meuble
selon le manuel fourni.

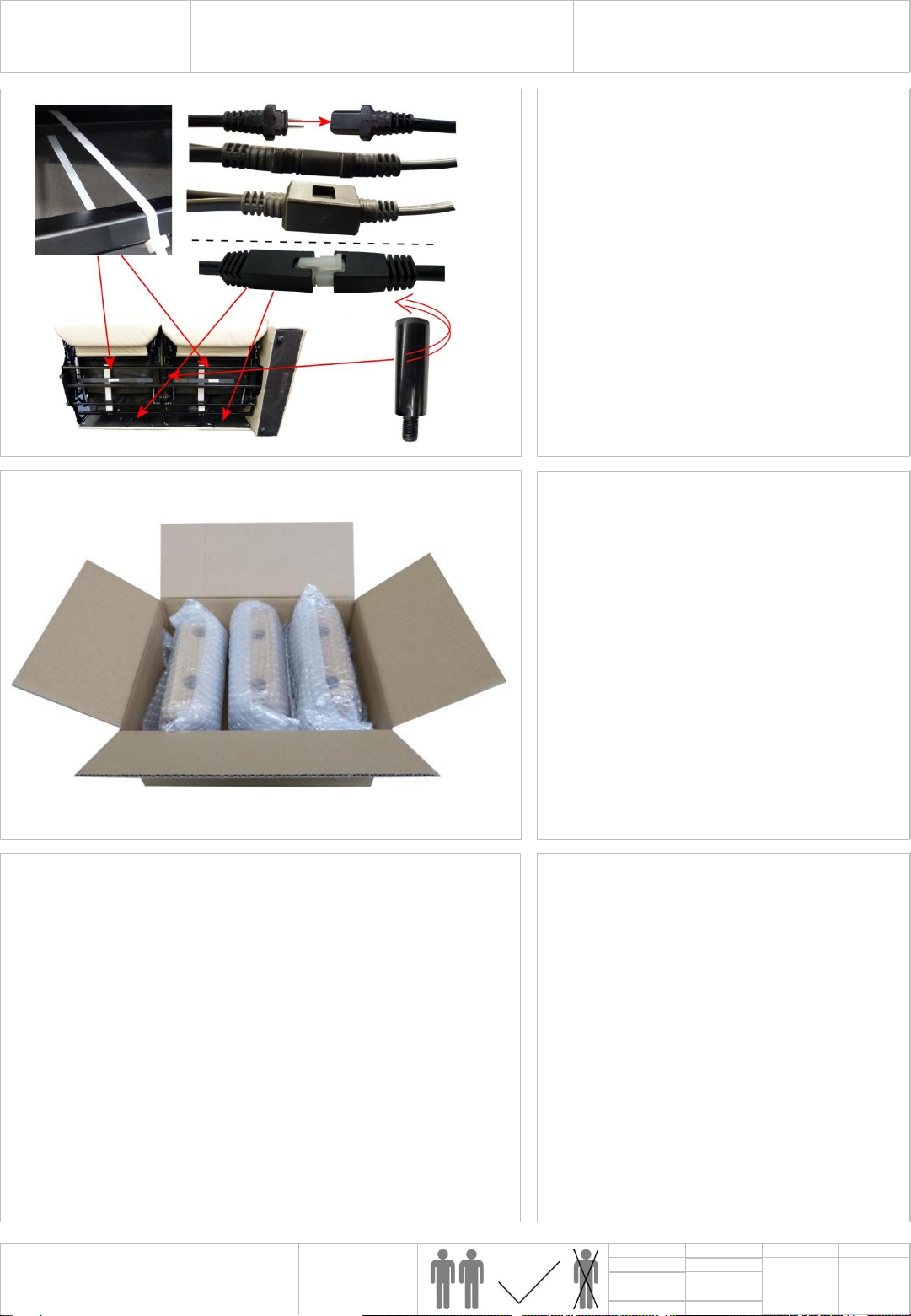

•Wenn vorhanden, Stecker verbinden und
Stecksicherung aufsetzen.
•Wenn vorhanden, Stützfuß eindrehen
•Wenn vorhanden, Kabelbinder entfernen
•Connect the plug and fit the plug protector,
where present.
•Screw in the support foot, where present.
•Remove cable ties, where present.
•Le cas échéant, connecter la fiche et placer
la protection.
•Le cas échéant, visser le pieds de support.
• Le cas échéant, retirer l’attache de câble.
Montageanleitung
Assembly instructions / Manuel de montage
45, 46, 80, 81, 83/84,
85/86, 87/88,
LM
29111 50
Montagezeit ca. 35 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 6/17

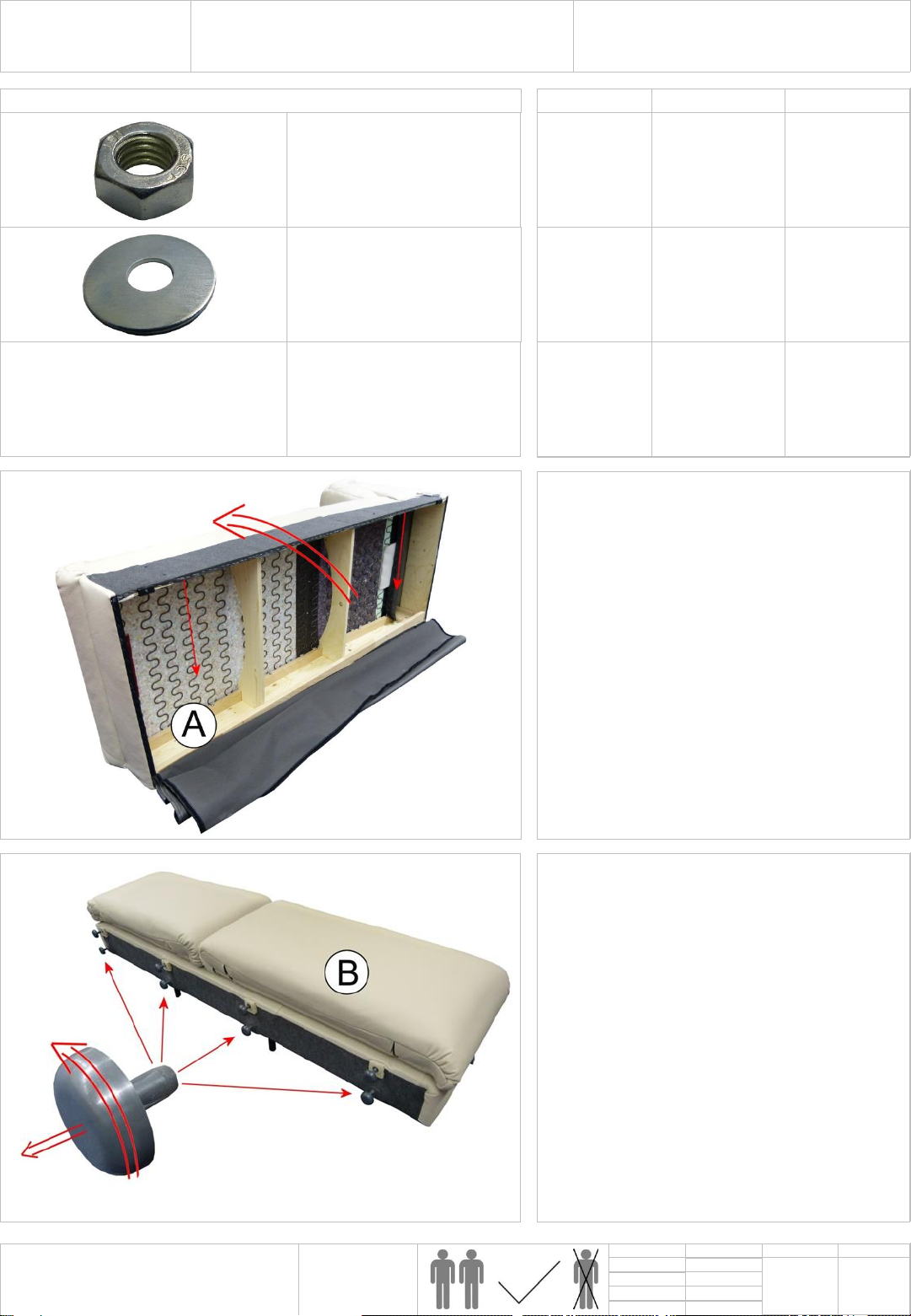

•Schutzkappen von Seitenteil B entfernen
•Remove protective caps from side part B
•Retirer les caches de protection de la partie
latérale B
•Recamiere A aufstellen und Nessel öffnen
•Set up the recamier A and open calico flap
•Installer la méridienne et ouvrir la toile
Stück / Piece / PièceNr. / No / N°Größe / Size / Taille
817623 00M8
829342 008,4 x 2
mitgeliefertes Material / Material included / Matériel fourni
Unterlegscheibe
Sechskantmutter
Montageanleitung
Assembly instructions / Manuel de montage
25/26
LM
29111 50
Montagezeit ca. 35 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 7/17

•Nessel schließen und Recamiere auf die
Füße stellen
•Close the calico flap and place the recamier
on its feet
•Fermer la toile et placer la méridienne sur
ses pieds
•Recamiere mit Unterlegscheiben und
Muttern verschrauben
•Bolt recamier together with washers and
nuts
•Visser la méridienne avec des rondelles et
des écrous
•Recamiere A mit Seitenteil B verbinden
•Connect recamier A to side part B
•Raccorder la méridienne A avec la partie
latérale B
Montageanleitung
Assembly instructions / Manuel de montage
25/26
LM
29111 50
Montagezeit ca. 35 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 8/17

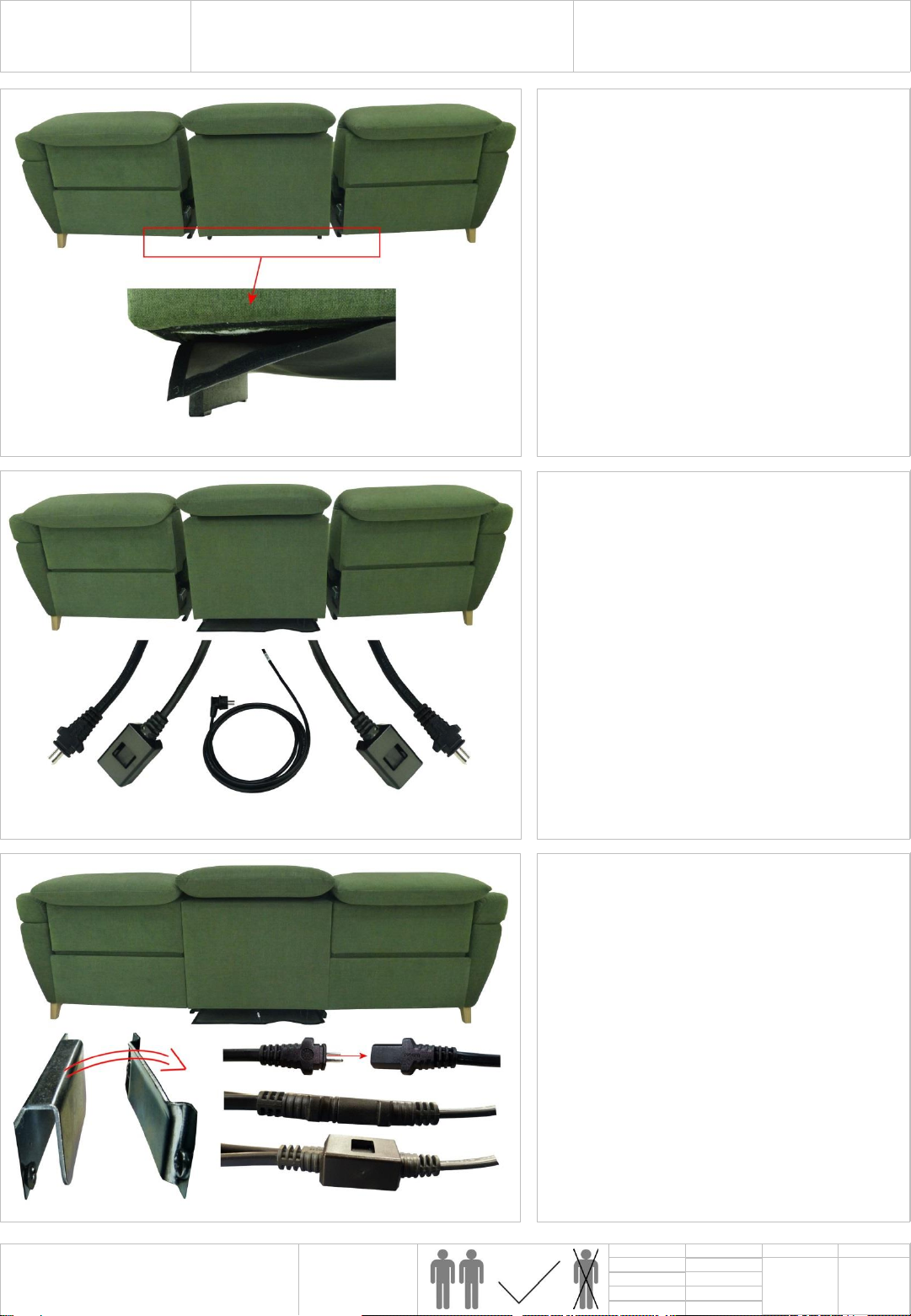

•Stecker verbinden und Stecksicherung
aufsetzen.
•Haken - Laschen einhängen.
•Klettverschluss bei Mittelteil schließen.
•Connect the plug and fit the plug protector.
•Engage the hooks and lugs.
•Close the Velcro fastener at middle part.
•Connecter la fiche et placer la protection.
•Accrocher les crochets et les languettes.
•Fermer la fermeture auto-agrippante de la
partie centrale.
•Stecker und Netzkabel aus den Elementen
entnehmen.
•Remove the plug and mains lead from the
elements.
•Retirer la fiche et le câble secteur des
éléments.
•Elemente nebeneinander Aufstellen und
Klettverschluss öffnen.
•Place the elements side by side and open
the Velcro fastener.
•Placer les éléments les uns à côté des
autres et ouvrir la fermeture auto-
agrippante.
Montageanleitung
Assembly instructions / Manuel de montage
76, 78,
LM
29111 50
Montagezeit ca. 20 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 9/17

•Mutter ganz nach unten schieben und am
Spannkopf mit dem Gewinde festdrehen.
•Push the nut right down and tighten with the
thread on the clamping head.
• Insérer l’écrou jusqu’en bas et tourner la
tête de serrage avec le filetage.
•Kopfstütze in den Rücken stecken bis der
Sicherheitsclip am Spannkopf anliegt.
•Push the headrest into the back until the
safety clip rests against the clamping head.
• Enficher l’appuie-tête dans le dossier
jusqu’à ce que l’attache de sécurité repose
sur la tête de serrage.
Montageanleitung
Assembly instructions / Manuel de montage
13/14, 15/16, 80, 81,
LM
29111 50
Montagezeit ca. 5 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 10/17

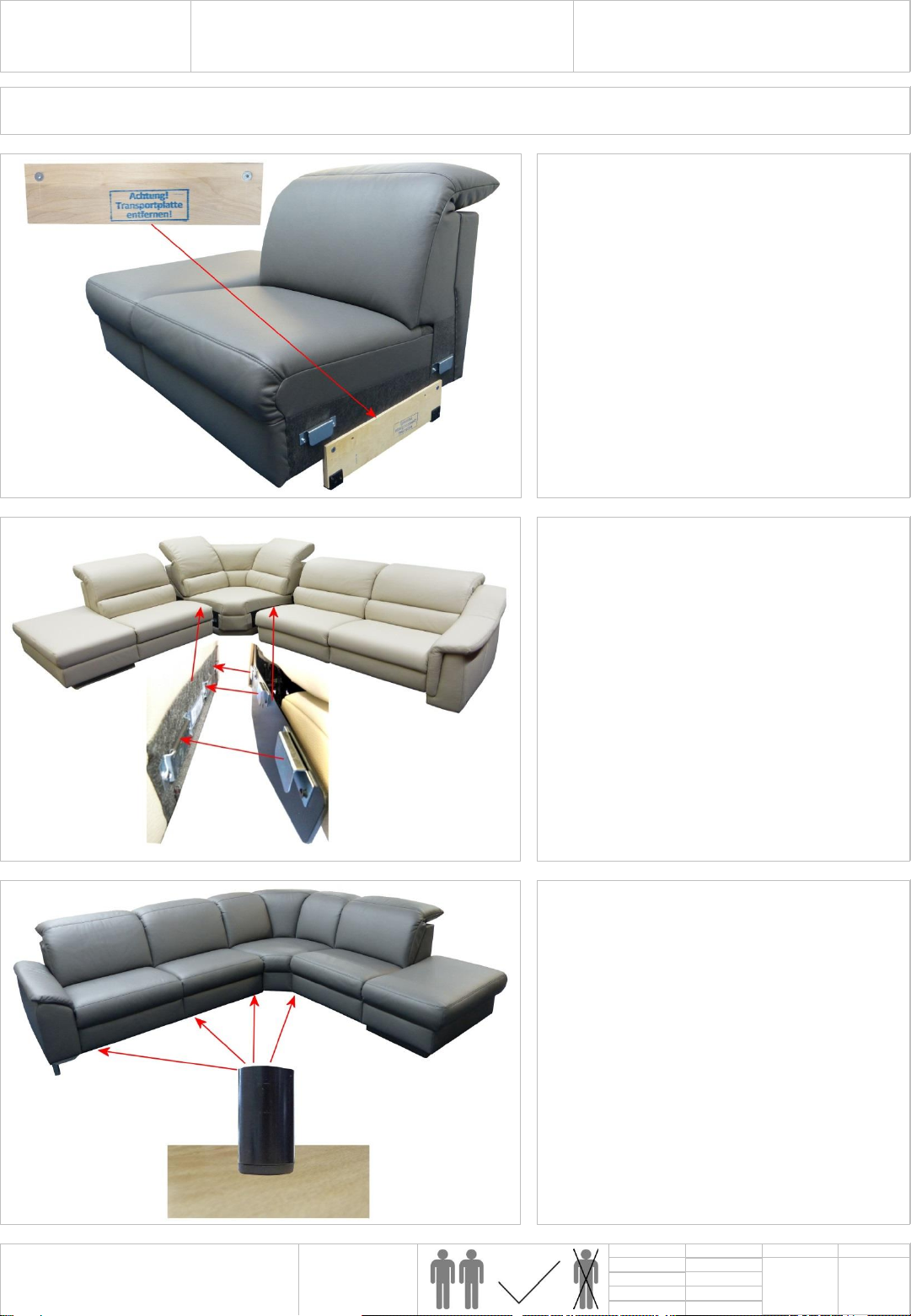

•Alle Stützfüße nachstellen bis
Bodenkontakt vorhanden ist, bzw.
Spaltmaße anpassen.
•Adjust all support feet until they make
contact with the floor and/or adjust the
clearances.
• Régler tous les pieds de support jusqu’à ce
qu’ils soient en contact avec le sol ou
ajuster l’écartement.
•Bei allen Elementen Haken und Laschen
einhängen
•Engage hooks and lugs on all elements
•Accrocher les crochets et les attaches sur
tous les éléments
•Transportplatte bei allen Elementen
entfernen.
•Remove transport plates from all elements.
•Retirer la plaque de transport sur tous les
éléments.
Montageanleitung
Assembly instructions / Manuel de montage
LM
29111 50
Montagezeit ca. 15 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 11/17

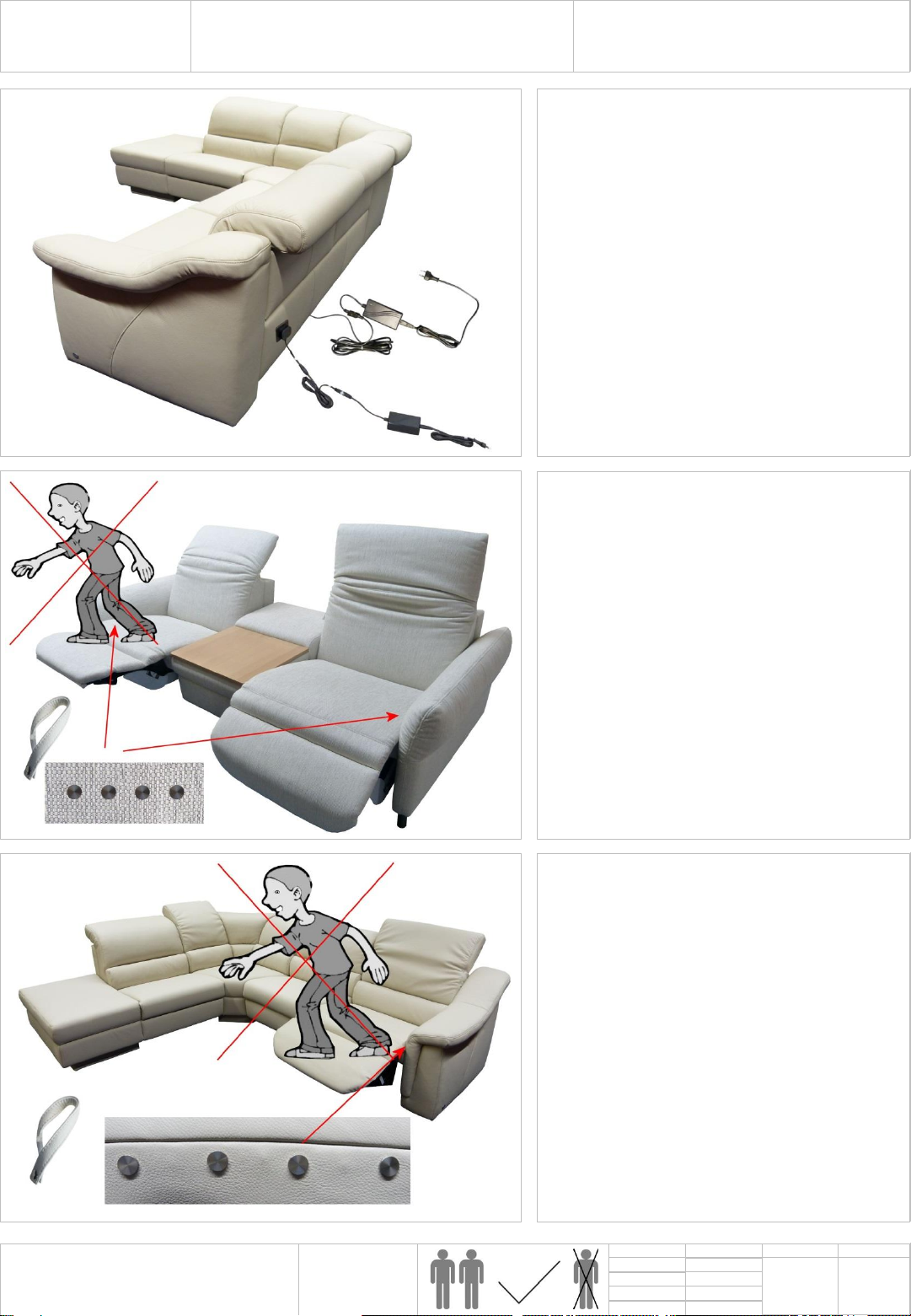

Funktionskontrolle, Functional check, Contrôle du fonctionnement

•Funktionskontrolle bei allen Elementen
ohne Belastung durchführen
•Überlastungen auf der Beinauflage führen
zu Beschädigungen
•Please conduct the function control for all
elements without load
•Overloading on the footrest will result in
damages
•Tester tous les éléments sans pression
•Une surcharge sur le repose-pieds peut
entrainer des dommages
•Netzverbindung herstellen
•Connect to the mains
•Brancher le raccordement secteur
Montageanleitung
Assembly instructions / Manuel de montage
LM
29111 50
Montagezeit ca. 15 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 12/17

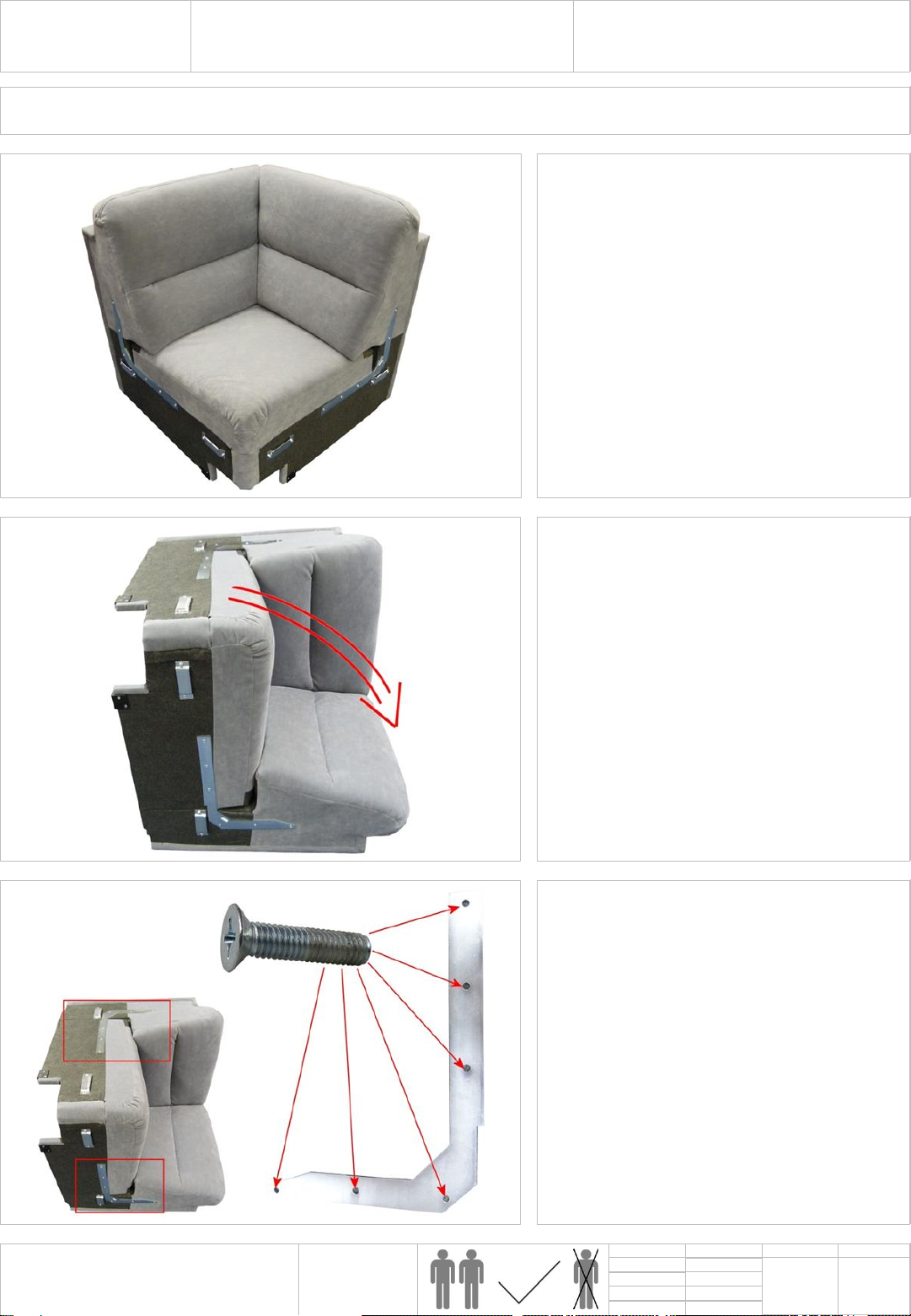

•Auf beiden Seiten die 6 Stück M8x25mm
Senkkopfschrauben lösen.
•Release the six M8x25mm countersunk
screws on both sides.
•Desserrer les 6 unités de vis à tête fraisée
M8x25 mm des deux côtés.
•Eckteil auf den Rücken drehen
•Place corner unit on its back
• Tourner la partie d’angle sur le dos
•Element aufstellen
•Set up the unit
•Placer l’élément
Demontageanleitung
Disassembly instructions
Instructions de Désassemblage
56
LM
29111 50
Montagezeit ca. 10 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 13/17
Demontage, Disassembly, Demontage

•Die Montage erfolgt in umgekehrter
Reihenfolge.
•Assemble in reverse order.
• Le montage est effectué dans l’ordre
inverse.
•Auf der Unterseite die 5x45mm Spax mit
Unterlegscheiben lösen.
•Release the 5x45mm Spax screws and
washers on the underside.
•Desserrer les vis Spax 5x45 mm avec les
rondelles sur la partie inférieure.
Demontageanleitung
Disassembly instructions
Instructions de Désassemblage
56
LM
29111 50
Montagezeit ca. 10 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 14/17

•Hebebett an der Schlaufe bis zum
Anschlag nach vorne ziehen
•Pull the sofa bed forwards by the loop until
it stops
• Tirer le lit vers l’avant par la sangle jusqu’à
la butée
•Kabelbinder entfernen
•Remove the cable ties
•Retirer l’attache de câble
•Hebebett auf den Rücken drehen
•Place sofa bed on its back
•Tourner le canapé-lit sur le dos
Demontageanleitung
Disassembly instructions
Instructions de Désassemblage
11, 12, 21/22,
LM
29111 50
Montagezeit ca. 15 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 15/17

•Die Montage erfolgt in umgekehrter
Reihenfolge.
•Assemble in reverse order.
• Le montage est effectué dans l’ordre
inverse.
•Auf beiden Seiten Flacheisen abschrauben
und Hebebett aus der Führung nach vorne
ziehen.
•Unscrew the flat bars on both sides and pull
the sofa bed forwards out of the guide rail.
•Dévisser le fer plat des deux côtés et tirer
le lit hors du guidage vers l’avant.
•Hebebett an der Schlaufe schräg nach
oben ziehen, bis die Liegestellung erreicht
ist.
•Pull the sofa bed upwards at an angle by
the loop until the sleeping position is
reached.
•Tirer le lit en biais vers le haut par la sangle
jusqu’en position allongée.
Demontageanleitung
Disassembly instructions
Instructions de Désassemblage
11, 12, 21/22,
LM
29111 50
Montagezeit ca. 15 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 16/17

•Die Montage erfolgt in umgekehrter
Reihenfolge.
•Assemble in reverse order.
• Le montage est effectué dans l’ordre
inverse.
•Alle Sechskantschrauben und Muttern
lösen.
•Loosen all hex head screws and nuts.
•Desserrer toutes les vis à six pans et les
écrous.
•Recamiere nicht auf dem Stützfuß zur Seite
drehen.
•Do not turn the recamier to one side on the
support foot.
•Ne pas tourner la récamière sur le pied de
support sur le côté.
Demontageanleitung
Disassembly instructions
Instructions de Désassemblage
27/28
LM
29111 50
Montagezeit ca. 10 Min.
Assembly time / Temps de montage 06.04.18
15.01.18
Datum
28.01.19
Version Kürzel Seite
1.0
1.1
2.0 HR 17/17
