Hioki 9651 User manual

9651
クランプオンセンサ
CLAMP ON SENSOR
取扱説明書
/ Instruction Manual JA/EN
Oct.2015 Revised edition8
Printed in Japan
9651A980-08 15-10H
はじめに
概要
点検
使用前の確認
安全について
危険
この機器は IEC 61010 安全規格に従って、設計され、試験し、安全
な状態で出荷されています。 定方法を間違えると人身事故や機
器の故障につながる可能性があります。また、本器をこの取扱説明
書の記載以外の方法で使用した場合は、本器が備えている安全確
保のための機能が損なわれる可能性があります。
取扱説明書を熟読し、十分に内容を理解してから操作してくださ
い。万一事故があっても、弊社製品が原因である場合以外は責任を
負いかねます。
注意や危険を示します。機器上にこの記号が表示されて
いる場合は、取扱説明書の該当箇所を参照ください。
二重絶縁または強化絶縁で保護されている機器を示しま
す。
交流（ AC ）を示します。
活線状態の電路に着脱できることを示します。
危険
操作や取扱いを誤ると、使用者が死亡または重傷につな
がる危険性が極めて高いことを意味します。
警告
操作や取扱いを誤ると、使用者が死亡または重傷につな
がる可能性があることを意味します。
注意
操作や取扱いを誤ると、使用者が傷害を負う場合、また
は機器を損傷する可能性があることを意味します。
注記
製品性能および操作上でのアドバイス的なことを意味
します。
ご使用にあたっての注意
危険
・短絡事故や人身事故を避けるため、クランプセンサは AC 600 Vr
ms 以下の電路で使用してください。
・クランプセンサは、必ずブレーカの二次側に接続してください。
ブレーカの二次側は、万一短絡があっても、ブレーカにて保護し
ます。一次側は、電流容量が大きく、万一短絡事故が発生した場
合、損傷が大きくなるので、 定しないでください。
警告
・本器をぬらしたり、ぬれた手で 定しないでください。感電事故
の原因になります。
・活線で 定するので、感電事故を防ぐため、労働安全衛生規則に
定められているように、電気用ゴム手袋、電気用ゴム長靴、安全
帽等の絶縁保護具を着用してください。
・ 定範囲を超える電流を長時間入力しないでください。本器を
破損する恐れがあります。
注意
・直射日光や高温、多湿、結露するような環境下での、保存や使用
はしないでください。変形、絶縁劣化を起こし、仕様を満 足 しな
くなります。
・本器の損傷を防ぐため、 運搬 および取扱いの 際 は 振動 、 衝撃 を避
けてください。 特 に、 落 下な ど による 衝撃 に注意してください。
本器を破損します。
各部の名称と機
ジョー
出力コネクタ
フェライトコア
ケーブル
測定方法
注意
・ 断 線防 止 のため、出力 コネ ク タ を 引 き 抜 くときは、 差込部 分（ ケ
ーブ ル 以外）を 持 って 抜 いてください。
・接続機器の電 源 が入った状態、または 定 導体 をクランプした
状態で、 コネ ク タ の 抜差 しをしないでください。本 体 およびセン
サの故障の原因になります。
仕様
確度保証条件 確度保証期間 ： 1 年間
調整後確度保証期間： 1 年間
ジョー 開閉回数 ： 1 万回まで
確度保証温湿度範囲： 23 ℃± 5 ℃， 80% rh 以下
定格一次電流 AC 500 A
定格ニ次電流 AC 500 mA
ニ次電流振幅確度 ± 1.5% rdg. ± 0.03%f.s.
（組み合わせたときの確度は、各本体の仕様を参
照）（ f.s. は 500 A, 50 Hz/60 Hz, ジョー中心にて）
振幅周波数特性
（確度からの偏差）
40 Hz ～ 1kHz ± 3% 以内
最大入力電流 45 Hz ～ 66 Hz において 600 A 連続
耐電圧 AC 7060 V rms （感度電流 1mA ） ,50 Hz/60 Hz,
1 分間 , ジョー－出力コネクタ間
対地間最大定格電圧 AC 600 V rms 以下
使用温湿度範囲範囲 0 ℃～ 50 ℃、 80%rh 以下（結露しないこと）
保存温湿度範囲範囲
-10 ℃～ 60 ℃、 80%rh 以下（結露しないこと）
使用場所 高度 2,000 m まで、屋内
適合規格 安全性 EN61010 測定カテゴリⅢ、汚染度 2
（予想される過渡過電圧 6000 V ）
EMC EN61326
測定可能導体径 φ 46 mm 以下
ケーブル長 約 3m
外形寸法 約 78 W × 152 H × 42 D mm （突起物含まず）
質量 約 340 g
付属品 取扱説明書 1
製品保証期間 1 年
周波数 [Hz]
9651 周波数によるディレーティング特性
最大入力電流
[Arms]
保守・サービス
このたびは、 HIOKI 9651 クランプオンセンサ をご選定いただき、誠にありがと
うございます。この製品を十分にご活用いただき、末長くご使用いただくために
も、取扱説明書はていねいに扱い、いつもお手元に置いてご使用ください。
本器は 500A 定格の交流電流対応の電流出力型クランプオンセンサです。本器
は電力ラインを切り離すことなく、活線状態で交流電流を測定できます。また、
操作、接続も簡単なため多方面での電流測定にご使用いただけます。
本器がお手元に届きましたら、輸送中において異常または破損がないか点 検 し
てからご使用ください。万一、破損あるいは仕様 ど おり 動 作しない場合は、お
買上店 （ 代理店 ）か最 寄 りの 営業 所にご連 絡 ください。
・ 使用 前 には、保存 や 輸送による 故障 がないか、点 検 と 動 作確 認 をしてから使
用してください。 故障 を確 認 した場合は、お 買上店 （ 代理店 ）か最 寄 りの 営
業 所にご連 絡 ください。
・ ケーブルの 被覆 が破れたり、 金 属が露出していないか、使用する 前 に確 認 し
てください。損 傷 がある場合は、感電 事故 になるので、お 買上店 （ 代理店 ）
か最 寄 りの 営業 所にご連 絡 ください。
■ 安全記号
この取扱説明書には本器を安全に操作し、安全な状態に保つのに 要 する 情報 や
注意 事 項 が 記 載 されています。本器を使用する 前 に下 記 の安全に 関 する 事 項 を
よくお 読 みください。
■ この取扱説明書で使用している記号
取扱説明書の 注意 事 項 には、 重 要 度に応 じ て以下の 表 記 がされています。
測定カテゴリについて
本器は CATIII に適合しています。
測定器を安全に使用するため、 IEC61010 では測定カテゴリとして、使用する場
所により安全レ ベ ルの 基準 を CAT Ⅱ ～ CAT Ⅳ で分 類 しています。 概 要 は下 記 の
ようになります。
CAT Ⅱ ：コンセントに接続する電 源 コー ド 付き 機 器（可 搬 形 工具 ・ 家庭 用電 気
製品な ど ）の一次 側 電 路
コンセント差 込口 を 直 接測定する場合は CAT Ⅱ です。
CAT Ⅲ： 直 接分電 盤 から電 気 を取り 込む機 器（ 固 定 設 ）の一次 側 および分電
盤 からコンセントまでの電 路
CAT Ⅳ ： 建造 物 へ の 引込 み電 路 、 引込 み 口 から電力量 メ ータおよび一次
側 電流
保 護装 置（分電
盤 ）までの電 路
カテゴリの数 値 の 小 さいクラ ス の測定器で、数 値 の大きいクラ ス に 該当 する場
所を測定すると 重 大な 事故 につながる 恐 れがありますので、 絶 対に 避 けてくだ
さい。
カテゴリのない測定器で、 CAT Ⅱ ～ CAT Ⅳ の測定カテゴリを測定すると 重 大
な 事故 につながる 恐 れがありますので、 絶 対に 避 けてください。
本器を安全にご使用いただくために、また 機 能を十 二 分にご活用いただくため
に、下 記 の 注意 事 項 をお 守 りください。
注記： ト ランスや大電流路な ど 強 磁界 の発生している 近 く、また 無 線
機な ど 強電 界 の発生している 近 くでは、 正 確な 定ができない
場合があります。
1. 出力コネクタを本体のクランプ接続 端子 に接続してください。
2. ジョーを開き、導体をクランプしてください。
導体は 1 本だけ、 ほぼ 中 央 にクランプしてください。
3. ジョー 先端 の接合 が確 実 に閉 じ ていることを確 認 してください。
■ 本器のクリー ング
・ 本器の汚れをとるときは、 柔 らかい 布 に 水 か中性 洗剤 を 少 量含ませて、 軽 く
拭 いてください。。
■ サービス
・故障 と 思 われるときは、お 買上店 （ 代理店 ）か最 寄 りの 営業 所にご連 絡 くだ
さい。
・ 輸送中に破損しないように 梱包 し、 故障 内 容 も書き 添え てください。輸送中
の破損については保証しかねます。
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

9651
CLAMP ON SENSOR
Instruction Manual
Oct.2015 Revised edition8 Printed in Japan
9651A980-08 15-10H

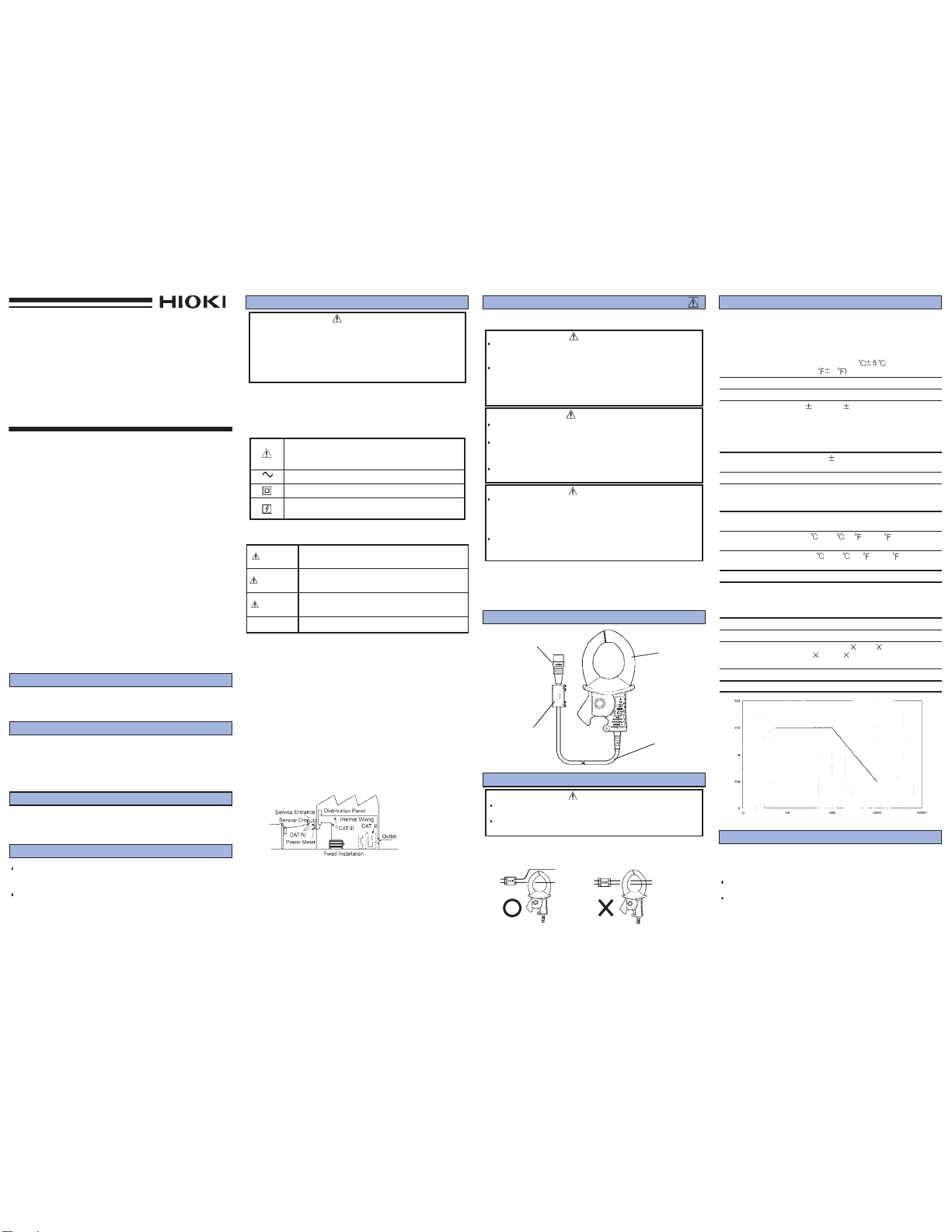

Introduction
Overview
Inspection
Preliminary Checks
Safety
DANGER
This product is designed to conform to IEC 61010 Safety
Standards, and has been thoroughly tested for safety prior to
shipment. However, mishandling during use could result in injury
or death, as well as damage to the product. Be certain that you
understand the instructions and precautions in the manual before
use. We disclaim any responsibility for accidents or injuries not
resulting directly from product defects.
Indicates cautions and hazards. When the symbol is
printed on the product, refer to a corresponding
topic in the Instruction Manual.
Indicates AC (Alternating Current).
Indicates a double-insulated device.
Indicates that the instrument may be connected to or
disconnected from a live circuit.
DANGER Indicates that incorrect operation presents an
extreme hazard that could result in serious injury or
death to the user.
WARNING Indicates that incorrect operation presents a
significant hazard that could result in serious injury
or death to the user.
CAUTION Indicates that incorrect operation presents a
possibility of injury to the user or damage to the
product.
NOTE Advisory items related to performance or correct
operation of the product.
Notes on Use
DANGER
To avoid short circuits and potentially life-threatening
hazards, never attach the clamp to a circuit that operates at
more than the 600V rms.
Clamp sensor should only be connected to the secondary side
of a breaker, so the breaker can prevent an accident if a short
circuit occurs. Connections should never be made to the
primary side of a breaker, because unrestricted current flow
could cause a serious accident if a short circuit occurs.
WARNING
To avoid electric shock, do not allow the product to get wet,
and do not use it when your hands are wet.
To avoid electric shock when measuring live lines, wear
appropriate protective gear, such as insulated rubber
gloves, boots and a safety helmet.
Note that the product may be damaged if current exceeding
the selected measurement range is applied for a long time.
CAUTION
Do not store or use the product where it could be exposed to
direct sunlight, high temperature or humidity, or condensation.
Under such conditions, the product may be damaged and
insulation may deteriorate so that it no longer meets
specifications.
To avoid damage to the product, protect it from vibration or
shock during transport and handling, and be especially careful to
avoid dropping.
NOTE
Accurate measurement may be impossible in the presence of strong
magnetic fields, such as near transformers and high-current conductors, or
in the presence of strong electromagnetic fields such as near radio
transmitters.
Part Names
Jaws
Output connector
Cable
Ferrite core
Measurement Procedure
CAUTION
To avoid damaging the output cable, grasp the connector, not
the cable, when unplugging the cable.
To prevent damage to the product and sensor, never connect
or disconnect a sensor while the power is on.
Specifications
Conditions of
guaranteed accuracy
Guaranteed accuracy period :1 year
Guaranteed accuracy period after
adjustment :1year
Opening and closing of the jaws:10000
times or less
Accuracy guarantee for temperature
and humidity:23
± 5
(73 ± 9), 80% RH or less
Rated primary current 500 A AC (f.s.)
Rated secondary current 500 mA AC
Secondary current
amplitude accuracy
1.5% rdg. 0.03%f.s.
(Regarding the accuracy: refer to the
specification of the each unit that you
use with this clamp on sensor)
(f.s. 500 A, 50 Hz/60 Hz, at the jaws
center)
Amplitude frequency
charactristics
Within 3% at 40 Hz to 1 kHz
(Deviation from accuracy)
Maximum input current 600 A continuous at 45 Hz to 66 Hz
Dielictric strength 7060 V rms AC (Sensitive current 1
mA),50 Hz/60 Hz, 1 minute, between the
jaws and the cable Output connector
Maximum rated voltage
to earth
Max. 600 V rms
Operating temperature
and humidity range
0to 50 (32 to 122 ), Max. 80
%RH (no condensation)
Storage temperature
and humidity range
-10 to 60 (14 to 140 ), Max. 80
%RH (no condensation)
Location for use Altitude up to 2000 m (6562 feet), Indoors
Standards applying Safety EN61010 Measurement
Category III Pollution Degree 2
(anticipated transient overvoltage 6000
V)EMC E N61326
Diameter of measurable conductor Within φ46 mm (1.81")
cable length Approx. 3 m (118.11")
External dimensions Approx. 78 W 152 H 42 D mm (2.8"
W5.94" H 1.65" D) (excluding
protrusions)
Mass Approx. 340 g (12 oz.)
Accessories Instruction manual
Maximum input current (Arms)
Frequency (Hz) Figure 1
Maintenance and Service
Warranty
Warranty malfunctions occurring under conditions of normal use in
conformity with the Instruction Manual and Product Precautionary
Markings will be repaired free of charge. This warranty is valid for a
period of one (1) year from the date of purchase. Please contact
the distributor from which you purchased the product for further
information on warranty provisions.
Thank you for purchasing the HIOKI 9651 CLAMP ON SENSOR.
To obtain maximum performance from the product, please read this
manual first, and keep it handy for future reference.
The 9651 is current output type clamp on sensor, which is applicable
to 500A AC current measurements. The instrument can be used to
measure alternating current on a live power line without the need to
cut the wire. Easy operation and connection make them useful for
measuring alternating current and power in various fields.
When you receive the product, inspect it carefully If damage is
evident, or if it fails to operate according to the specifications,
contact your dealer.
Before using the product the first time, verify that it operates normally
to ensure that the no damage occurred during storage or shipping. If
you find any damage, contact your dealer.
Before using the product, make sure that the insulation on the cable
is undamaged and that no bare conductors are improperly exposed.
Using the product in such conditions could cause an electric shock,
so contact your dealer for repair.
Safety symbols
This manual contains information and warnings essential for safe
operation of the product and for maintaining it in safe operating
condition. Before using the product, be sure to carefully read the
following safety notes.
The following symbols in this manual indicate the relative importance
of cautions and warnings.
Measurement categories
This product complies with CAT III safety requirements.
To ensure safe operation of measurement products, IEC 61010 establishes
safety standards for various electrical environments, categorized as CAT II to
CAT IV, and called measurement categories. These are defined as follows.
CAT II: Pr imary electrical circuits in equipment connected to an AC
electrical outlet by a power cord (portable tools, household
appliances, etc.)
CAT II covers directly measuring electrical outlet receptacles.
CAT III: Pr imary electrical circuits of heavy equipment (fixed installations)
connected directly to the distribution panel, and feeders from the
distribution panel to outlets.
CAT IV: The circuit from the service drop to the service entrance, and to
the power meter and primary overcurrent protection device
(distribution panel).
Using a measurement product in an environment designated with a higher-
numbered category than that for which the product is rated could result in a
severe accident, and must be carefully avoided.
Use of a measurement instrument that is not CAT-rated in CAT II to CAT IV
measurement applications could result in a severe accident, and must be
carefully avoided.
Follow these precautions to ensure safe operation and to obtain the
full benefits of the various functions.
1. Connect the output connector to the clamp terminal of the unit.
2. Open the jaws, then clamp the conductor.
Make sure that only one conductor is in the jaws.
3. Make sure that the tip of jaws are fully closed.
Cleaning the unit
To clean the product, wipe it gently with a soft cloth moistened with
water or mild detergent. .
Service
If the product seems to be malfunctioning, contact your dealer.
Pack the product carefully so that it will not be damaged during
shipment, and include a detailed written description of the
problem. Dealer cannot be responsible for damage that occurs
during shipment.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]
