HMS TYTAN PRO User manual

ATLAS - HOME GYM - ATLAS
TYTAN PRO
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –
NÁVOD K OBSLUZE – NÁVOD NA POUŽITIE

2
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne
bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze
sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca,
ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób
mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
4. Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa
urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża
należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się
urządzenia podczas wykonywania ćwiczeń.
5. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i
większa Zwracaj uwagę na niepokojące sygnały. Niewłaściwe
lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli
w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w
klatce piersiowej, nieregularny rytm serca lub inne
niepokojące objawy, należy natychmiast przerwać ćwiczenia i
skonsultować się z lekarzem. Urazy mogą wynikać z
nieprawidłowego lub zbyt intensywnego treningu.
6. niż powierzchnia treningowa w kierunkach, w których sprzęt
jest dostępny. Wolna przestrzeń musi także zawierać
przestrzeń do awaryjnego zejścia. Gdzie sprzęt jest
usytuowany obok siebie, wielkość wolnej przestrzeni może
być podzielona
7. Przed pierwszym użyciem, a później w regularnych
odstępach czasu, należy sprawdzać mocowanie wszystkich
śrub, bolców i pozostałych połączeń.
8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i
łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.
9. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki
bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty piankowe, zaślepki na nogi i tapicerkę, które ulegają
najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.
10. Nie wkładaj w otwory żadnych elementów.
11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie
ćwiczeń.
12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też
usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie
dopóki problem nie zostanie usunięty.
13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu
lub które mogłyby ograniczać swobodę ruchów.
14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego.
Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.
16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.
17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed
rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE.
NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY
SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto –137 kg
Rozmiar po rozłożeniu – 170*120*210 cm
Maksymalne obciążenie produktu – 120 kg
KONSERWACJA
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do
usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

3
LISTA CZĘŚCI I NARZĘDZI
Nr.
Nazwa
Ilość
Nr.
Nazwa
Ilość
1
PODPORA TYLNA
1
47
BOLEC BLOKUJĄCY
3
2
DRĄŻEK PROWADZĄCY
2
48
Φ80X160 PIANKOWY WAŁEK
2
3
RAMA GŁÓWNA DOLNA
1
49
Φ90X220 PIANKOWY WAŁEK
4
4
POPRZECZKA GÓRNA
1
50
Φ100X245 PIANKOWY WAŁEK
2
5
GŁÓWNY WSPORNIK PIONOWY
1
51
RĄCZKA
6
6
PODPORA PRZEDNIA
1
52
NAKRĘTKA PLASTIKOWA
1
7
UCHWYT NA RAMIONA
1
53
Φ30X7 ZDERZAK
2
8
BOLEC GÓRNEJ POPRZECZKI
1
54
PAS DO ĆWICZEŃ MIĘŚNI BRZUCHA
1
9
MOCOWANIE LEWE
1
55
50*50 CZOP
4
10
MOCOWANIE PRAWE
1
56
38*38 CZOP
2
11
RAMA SIEDZENIA
1
57
38*38 ZATYCZKA
4
12
ŁOŻE ROLEK
1
58
45*45 ZATYCZKA
1
13
GÓRNA PODPORA OBCIĄŻENIA
1
59
50*50 ZATYCZKA
8
14
WAŁEK PRAWEGO RAMIENIA
1
60
50*25 ZATYCZKA
2
15
RAMIĘ
2
61
Φ25 ZATYCZKA
4
16
WAŁEK LEWEGO RAMIENIA
1
62
CZOP
4
17
UCHWYT
2
63
KRĄŻEK
15
18
ŁĄCZNIK (NOGI)
1
64
KRĄŻEK Z TULEJĄ
12
19
RAMA PODSTAWKI
1
65
50*50/38*38 NASUWKA
1
20
PODSTAWKA
1
66
Φ19 ŁOŻYSKO
2
21
RURKA NA PIANKOWE WAŁKI
2
67
ŁOŻYSKO KULKOWE
4
22
WSPORNIK KRĄŻKA
2
68
Φ16 PODKŁADKA
2
23
SIEDZENIE
1
69
Φ10 PODKŁADKA
60
24
OPARCIE
1
70
Φ8 PODKŁADKA
14
25
ŁĄCZNIK KRĄŻKA
2
71
M10 NAKRĘTKA
30
26
ZAPINKA
2
72
M8 NAKRĘTKA
1
27
STALOWA TULEJA
4
73
M10*65 ŚRUBA
2
28
LINKA STOSU
1
74
M10*20 ŚRUBA
2
29
LINKA MOTYLKA
1
75
M10*95 ŚRUBA
2
30
LINKA NÓG
1
76
M10*75 ŚRUBA
6
31
DRĄŻEK OPORU
1
77
M10*70 ŚRUBA
8
32
DRĄŻEK BLOKUJĄCY
1
78
M10*65 ŚRUBA
1
33
DRĄŻEK
1
79
M10*50 ŚRUBA
2
34
DRĄŻEK DOLNY
1
80
M10*25 ŚRUBA
3
35
TULEJA
1
81
M8*65 ŚRUBA
2
36
OSŁONA STOSU
2
82
M8*40 ŚRUBA
2
37
DRĄŻEK SELEKCYJNY
1
83
M8*20 ŚRUBA
2
38
GÓRA STOSU
1
84
M8*12 ŚRUBA
8
39
KRÓTKA ZAPINKA
1
85
TYLNY ŁĄCZNIK
3
40
TULEJA OBCIĄŻENIA
1
86
PLASTIKOWE ŁOŻYSKO
2
41
PODKŁADKA OBCIĄŻENIA
1
87
M16 NAKRĘTKA
2
42
ZAPINKA DO WYBORU OBCIĄŻENIA
1
88
NAKRĘTKA Z WIECZKIEM
2
43
OBCIĄŻENIE STOSU
1
89
M10*80 ŚRUBA
1
44
ZDERZAK POD OBCIĄŻENIE
4
90
M8*45 ŚRUBA
1
45
ŁAŃCUCH
1
91
DOLNA PODPORA OBCIĄŻENIA
1
46
ZATRZASK
4

4
MONTAŻ
Uwaga:
1. Podkładki należy umieszczać na obu końcach wszystkich śrub (przy główce oraz przy nakrętce), chyba że instrukcja mówi
inaczej.
2. Na wstępnym etapie montażu mocuj śruby ręcznie, gdy konstrukcja będzie już gotowa należy je mocno dokręcić.
3. Niektóre części zostały wstępnie zmontowane w fabryce.
4. Atlas powinny składać co najmniej dwie osoby.

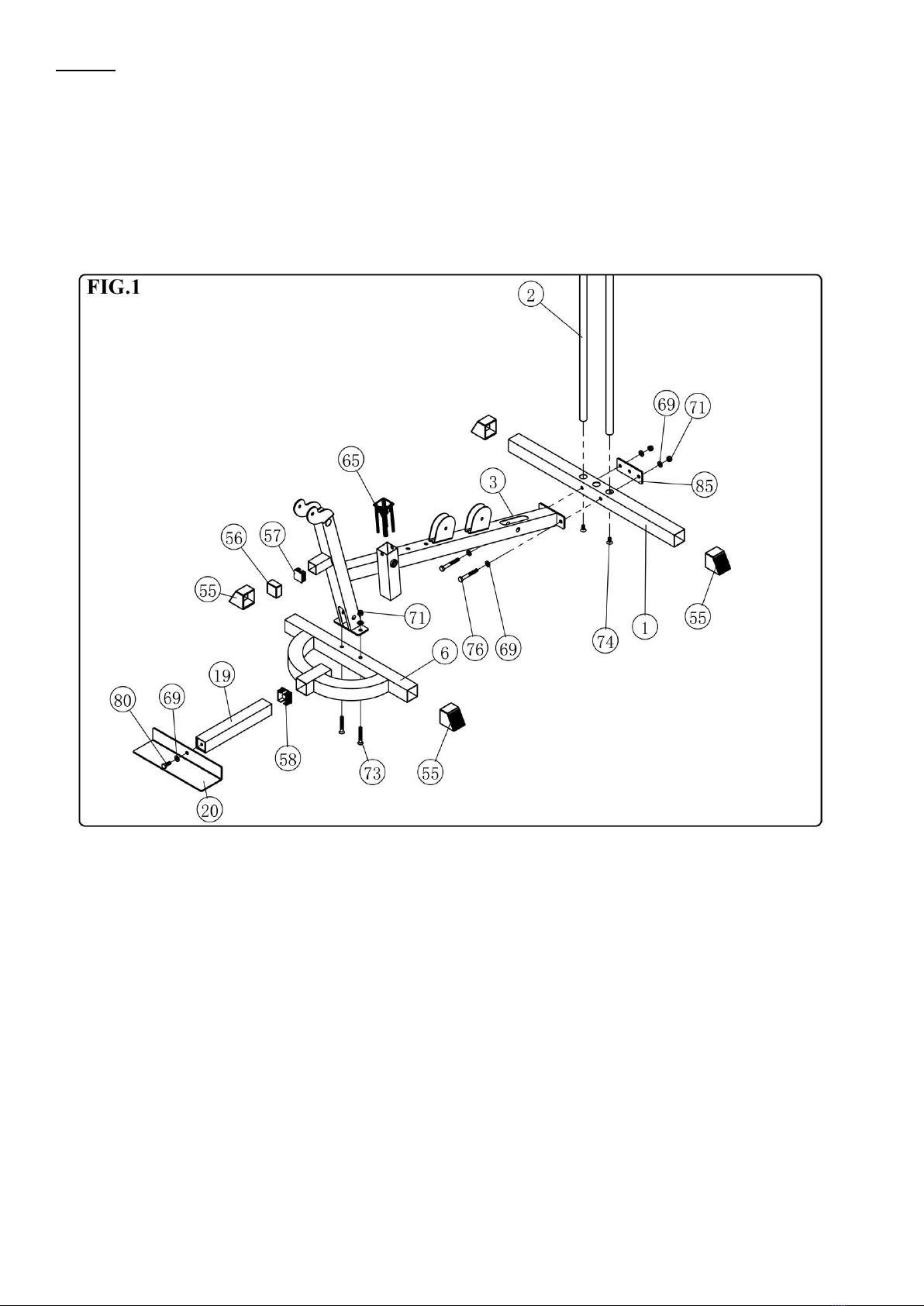

KROK 1
a. Nałóż czop 50*50 (#55) na końce podpory przedniej i podpory tylnej (#6, #1). Umocuj zatyczkę 38*38 (#57) oraz czop 38*38
(#56) na koniec ramy głównej dolnej (#3). Umieść nasuwkę (#65) na ramie głównej dolnej (#3). Następnie umieść zatyczkę
45*45 (#58) na końcu części (#19).
b. Połącz ramę główną dolną (#3) z podporą przednią (#6) używając 2 śrub M10*65 (#73), 2 nakrętek M10 (#71) oraz 2 podkładek
φ10 (#69). Na tym etapie mocno dokręć śruby.
c. Wsuń drążki prowadzące (#2) w otwory w tylnej podporze (#1) i przymocuj je używając 2 śrub M10*20 (#74). Połącz podporę
tylną (#1) i tylny łącznik (#85) z ramą główną dolną (#3) używając 2 śrub M10*75 (#76). Na tym etapie mocno dokręć śruby.
d. Wsuń część (#19) do podpory przedniej (#6). Połącz część (#20) z częścią (#19) używając śruby M10*25 (#80).

5

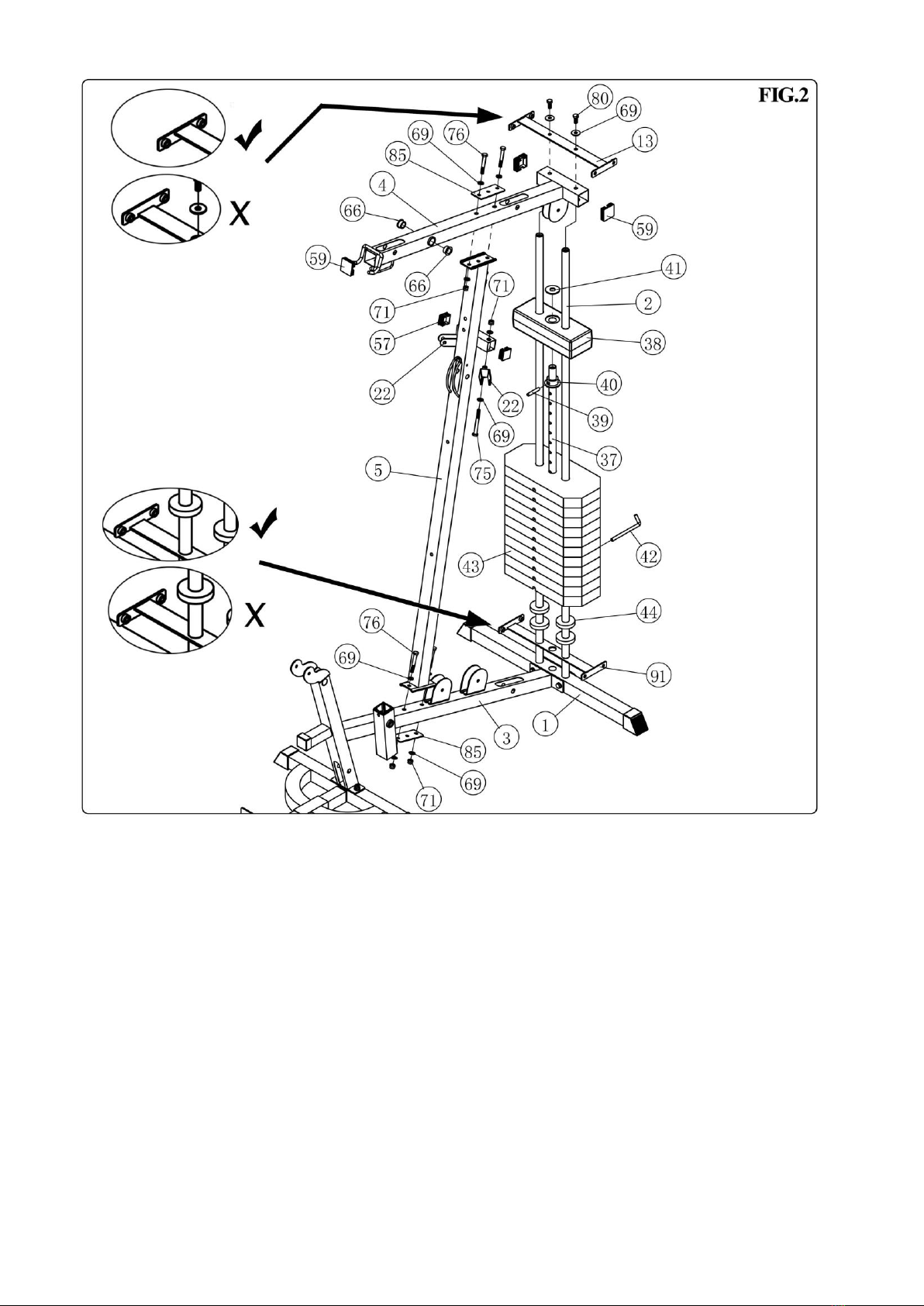

KROK 2
a. Wsuń dolną podporę obciążenia (#91), zderzaki pod obciążenia (#44) oraz obciążenie stosu (#43) na drążki prowadzące (#2).
Uwaga: Ostrożnie nasuwaj obciążenia talerz po talerzu, nie podnoś więcej niż możesz bezpiecznie unieść.
b. Umieść tuleję obciążenia (#40) na drążku selekcyjnym (#37) i przymocuj ją do pierwszego otworu drążka (#37) używając krótkiej
zapinki (#39). Dopasuj drążek selekcyjny (#37) do otworów w obciążenia stosu (#43). Nasuń górę stosu (#38) na resztę
talerzy. Umieść podkładkę obciążenia (#41) w gnieździe górnego obciążenia stosu (#38).
c. Połącz główny wspornik pionowy (#5) z ramą główną dolną (#3) używając tylnego łącznika (#85) oraz 2 śrub M10*75 (#76).
d. Połącz górną poprzeczkę (#4) z głównym wspornikiem (#5) używając tylnego łącznika (#85) i 2 śrub M10*75 (#76).
e. Naprowadź każdy drążek prowadzący (#2) na otwory w górnej poprzeczce (#4), a następnie połącz górną podporę obciążenia
(#13) z drążkami prowadzącymi (#2) używając 2 śrub M10*25 (#80) i 2 podkładek φ10 (#69).
f. Połącz część (#22) z głównym wspornikiem pionowym (#5) używając 2 śrub M10*95 (#75).
g. Nałóż zatyczkę 38*38 (#57) na koniec części (#5). Nałóż zatyczkę 50*50 (#59) na koniec części (#4)
