HMS TYTAN 12 User manual

ATLAS - HOME GYM - ATLAS
TYTAN 12
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –
NÁVOD K OBSLUZE

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne
bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania
ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę
serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz
osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
4. Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa
urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża
należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się
urządzenia podczas wykonywania ćwiczeń.

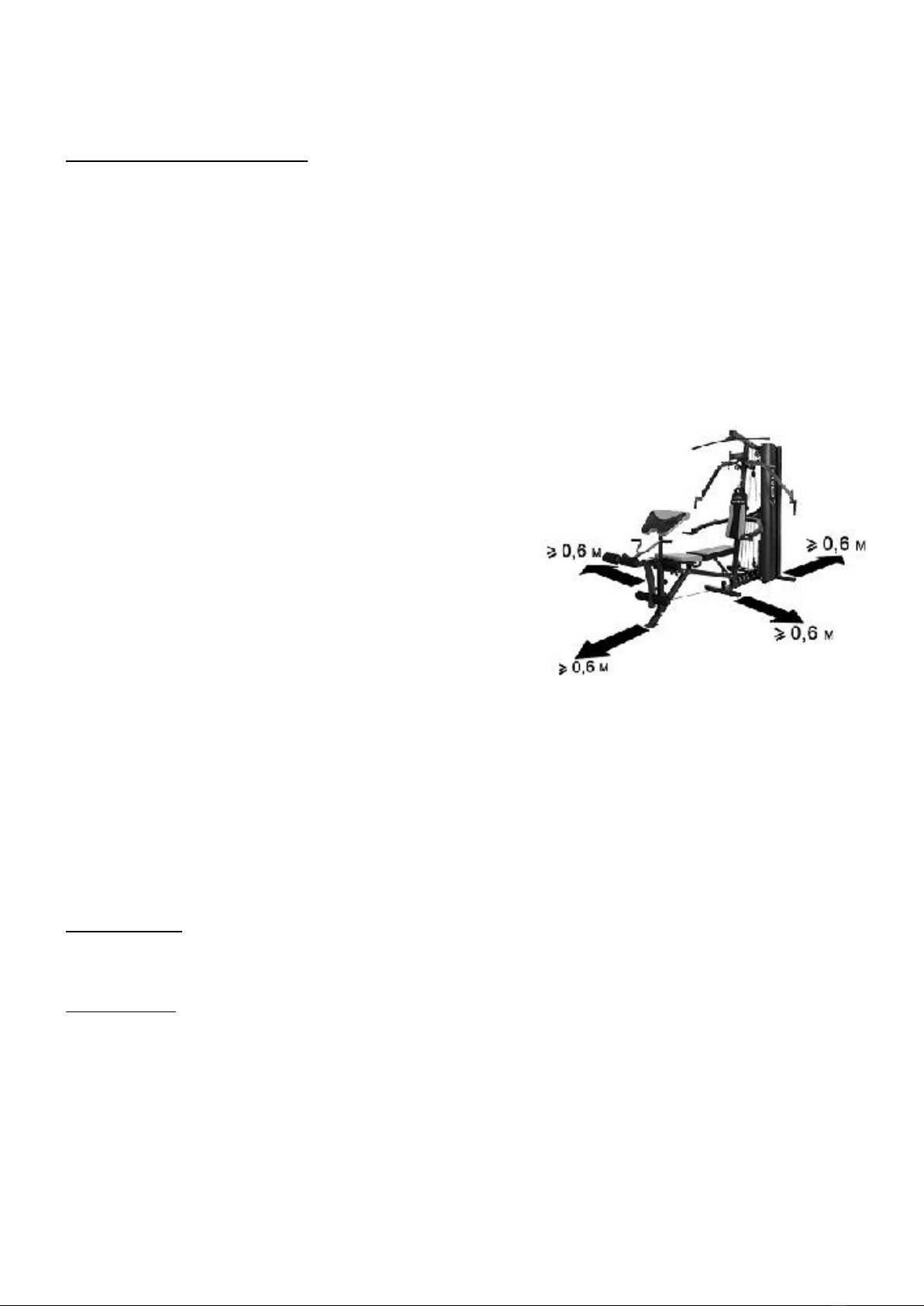

5. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i
większa Zwracaj uwagę na niepokojące sygnały. Niewłaściwe
lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli
w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w
klatce piersiowej, nieregularny rytm serca lub inne
niepokojące objawy, należy natychmiast przerwać ćwiczenia i
skonsultować się z lekarzem. Urazy mogą wynikać z
nieprawidłowego lub zbyt intensywnego treningu.
6. niż powierzchnia treningowa w kierunkach, w których sprzęt
jest dostępny. Wolna przestrzeń musi także zawierać
przestrzeń do awaryjnego zejścia. Gdzie sprzęt jest
usytuowany obok siebie, wielkość wolnej przestrzeni może
być podzielona
7. Przed pierwszym użyciem, a później w regularnych odstępach
czasu, należy sprawdzać mocowanie wszystkich śrub, bolców
i pozostałych połączeń.
8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i
łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.
9. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki
bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty piankowe, zaślepki na nogi i tapicerkę, które ulegają
najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.
10. Nie wkładaj w otwory żadnych elementów.
11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie
ćwiczeń.
12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też
usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie
dopóki problem nie zostanie usunięty.
13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu
lub które mogłyby ograniczać swobodę ruchów.
14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku
domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.
16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.
17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed
rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE.
NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY
SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto –142.5 kg
Rozmiar po rozłożeniu – 225 x 205 x 160 cm
Maksymalne obciążenie produktu – 100 kg
KONSERWACJA
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do
usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

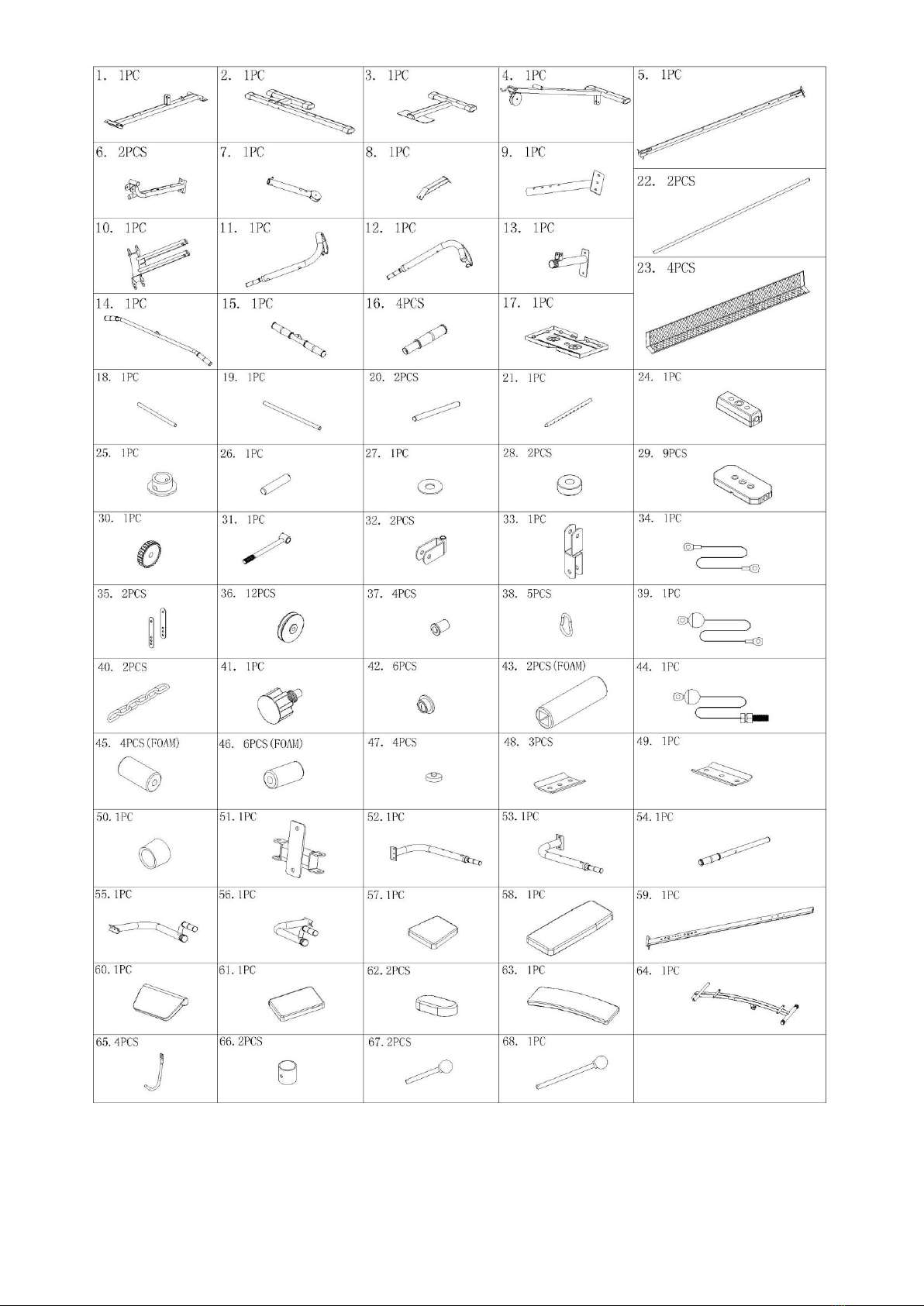

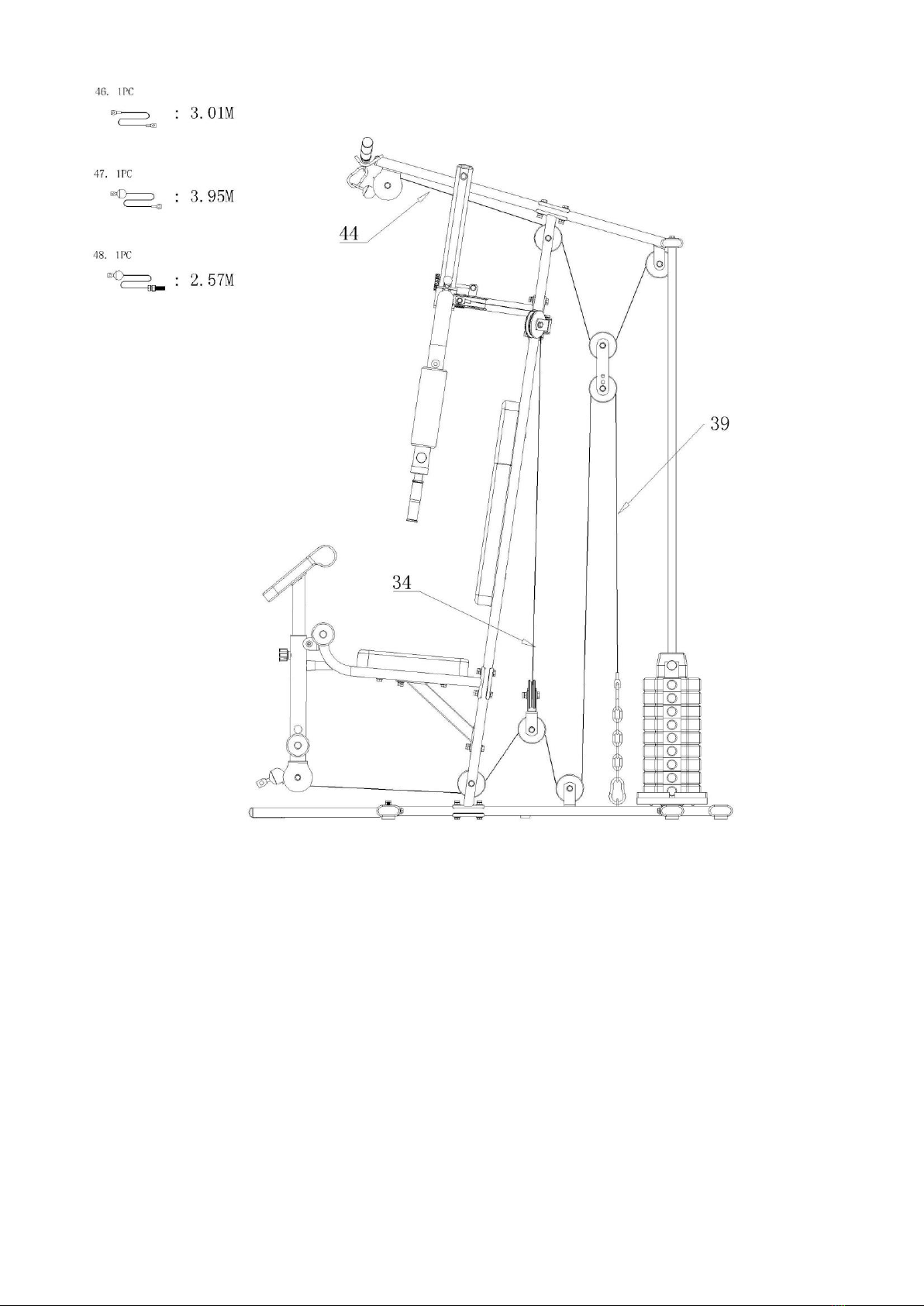

LISTA CZĘŚCI
Nr
Nazwa
Ilość
Nr
Nazwa
Ilość
1
Główna podstawa
1
35
Płytka regulacyjna
2
2
Tylna podstawa
1
36
Bloczek
12
3
Przednia podstawa
1
37
Tulejka bloczka
4
4
Górny wspornik
1
38
Hak bezpieczeństwa
5
5
Wspornik pionowy
1
39
Przewód 2.
1
6
Wspornik siedziska
1
40
Łańcuch
2
7
Dźwignia do ćwiczeń mięśni
nóg
1
41
Gałka (M16)
1
8
Wzmacniający wspornik
1
42
Stalowa tuleja
6
9
Wspornik modlitewnika
1
43
Pianka (250 mm)
2
10
Uchwyt stacji motylkowej
1
44
Przewód 3
1
11
Lewe ramię
2
45
Pianka (160 mm)
4
12
Prawe ramię
1
46
Pianka (140 mm)
6
13
Wspornik w kształcie litery T
1
47
Amortyzator PVC Φ30x7
4
14
Drążek stacji motylkowej
1
48
Płytka wzmacniająca (100mm)
3
15
Poprzeczka
1
49
Płytka wzmacniająca (130mm)
1
16
Uchwyt
4
50
Gumowy amortyzator
1
17
Stalowa płytka
2
51
Uchwyt bloczka
1
18
Pianka (370 mm)
1
52
Lewe ramię stacji do ćwiczeń
mięśni brzucha
1
19
Pianka (390 mm)
1
53
Prawe ramię stacji do ćwiczeń
mięśni brzucha
1
20
Pianka (310 mm)
2
54
Długi piankowy wałek
1
21
Szpila wyboru obciążenia
1
55
Lewa podpórka do pompek
1
22
Chromowane pręty (1820
mm)
2
56
Prawa podpórka do pompek
1
23
Stalowa siatka
4
57
Siedzisko
1
24
Szczyt stosu
1
58
Oparcie
1
25
Tuleja stosu
1
59
Tylny wspornik pionowy
1
26
Szpila Φ10
1
60
Modlitewnik
1
27
Duża podkładka(Φ45)
1
61
Oparcie (małe)
1
28
Gumowy amortyzator
2
62
Podłokietnik (mały)
2
29
Obciążenie
9
63
Poduszka ławki skośnej
1
30
Gałka
1
64
Rama ławki skośnej
1
31
Śruba w kształcie litery T
1
65
Hak
4
32
Gniazdo bloczka
2
66
Okrągły uchwyt
2
33
Uchwyt bloczka
2
67
Szpila blokująca 10*85
2
34
Przewód 1.
1
68
Szpila blokująca 10*150
1

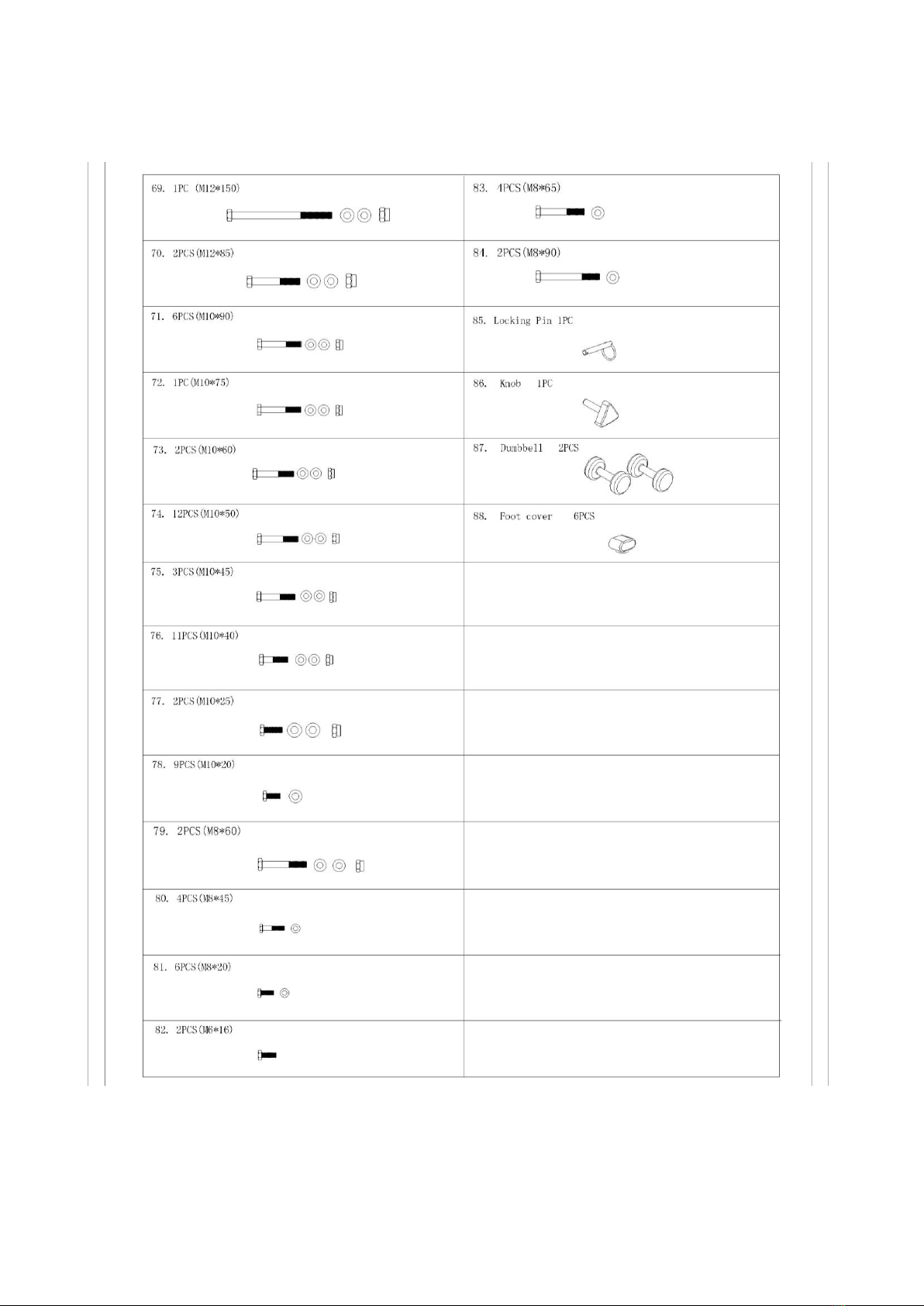

MONTAŻ

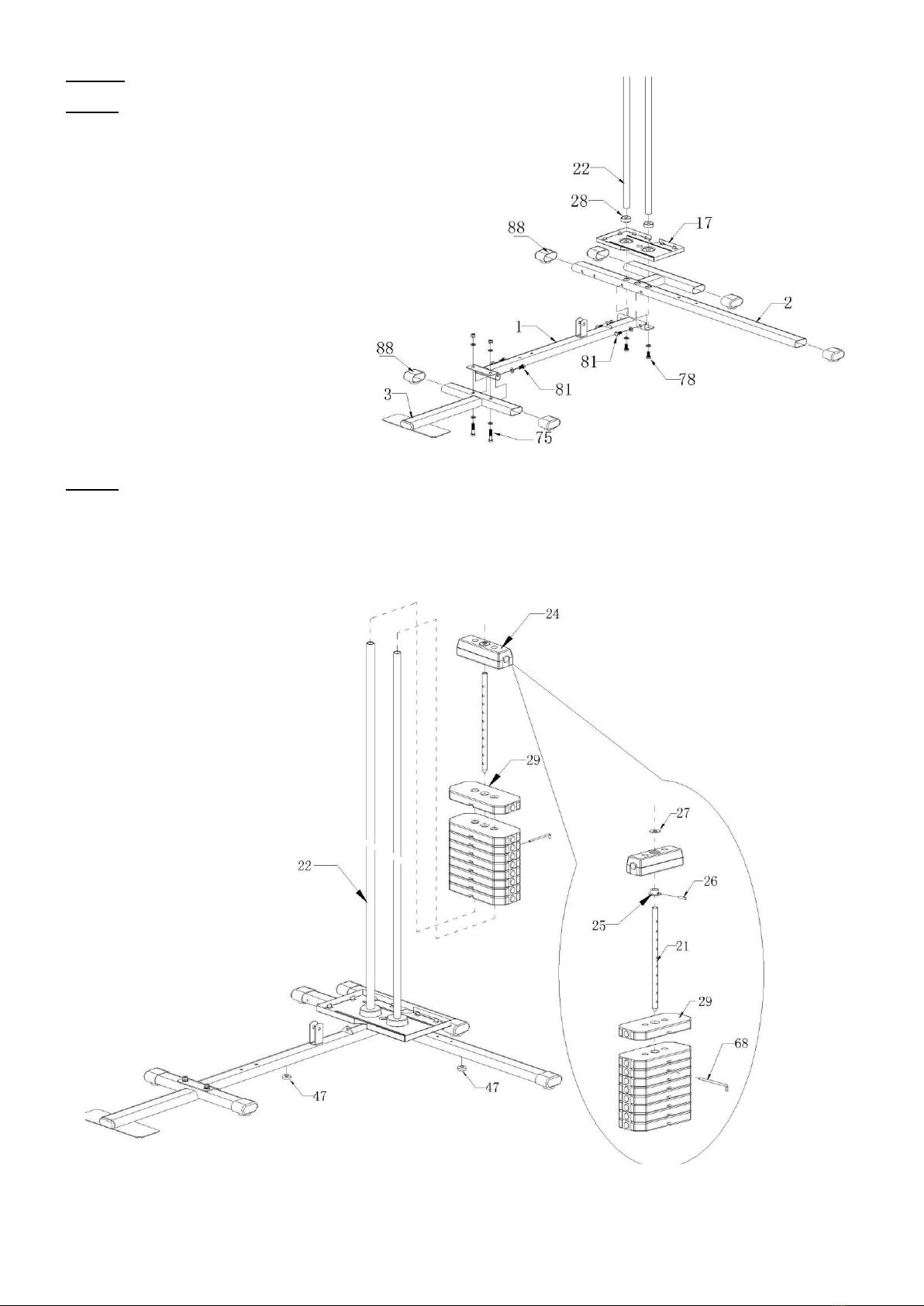

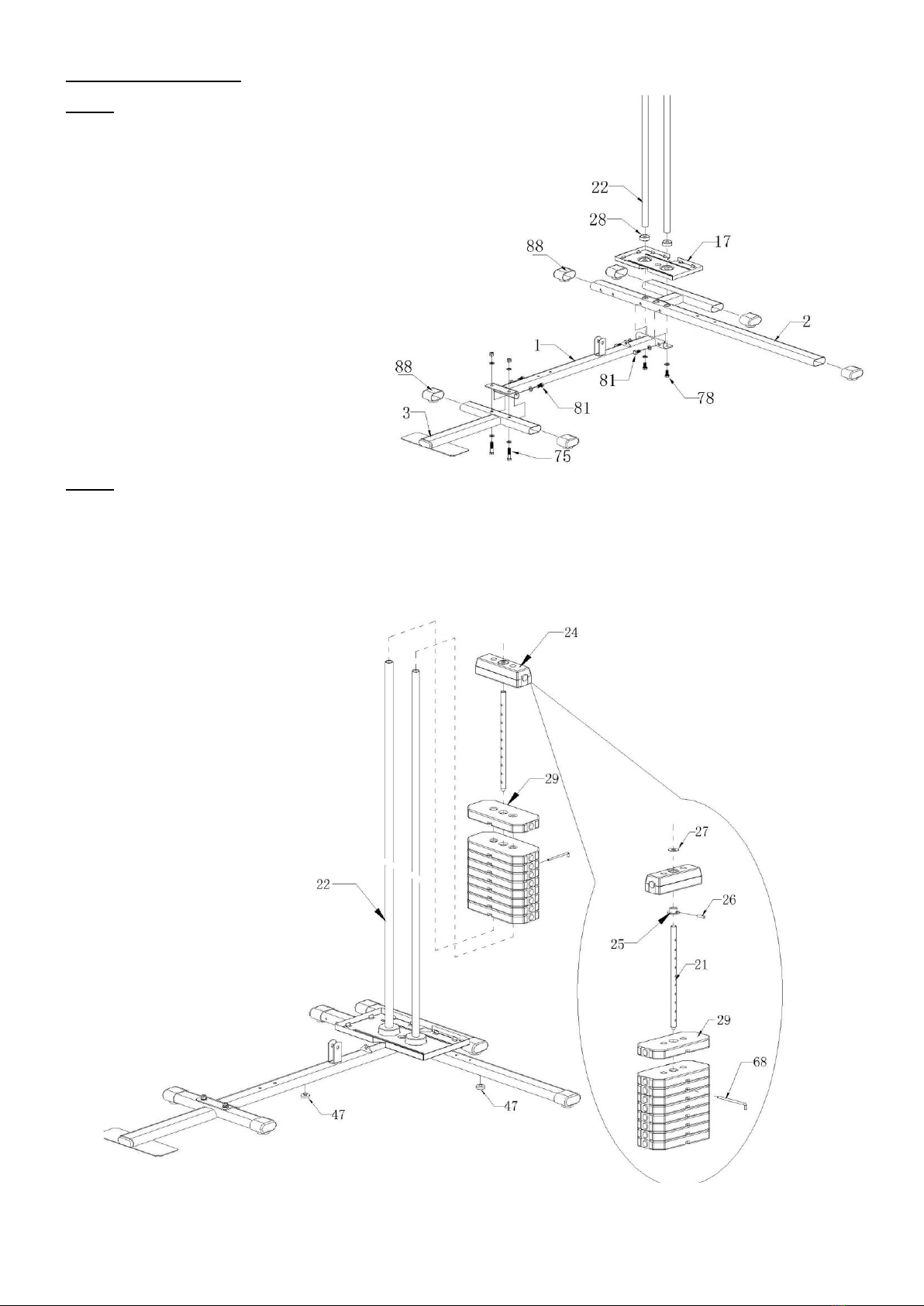

KROK 1
1.Przymocuj główną podstawę(1) do tylnej
podstawy (2) i chromowanych prętów (22)
korzystając ze śrub M10x20 (78-2
zestawy), podkładek i śrub M8x20 (81-2
zestawy) oraz podkładek.
2. Przymocuj główną podstawę (1) do
przedniej
podstawy (3) korzystając ze śrub M10x45
(75-2 zestawy), podkładek i śrub M8x20
(81-2 zestawy) oraz podkładek.
KROK 2
1.Nałóż obciążenia (24, 29) na chromowane pręty (22).

KROK 3
1.Przymocuj wspornik pionowy (5)
do głównej podstawy (1) korzystając
ze śrub M10x50 (74-2 zestawy),
podkładek i nakrętek.
KROK 4
1.Przymocuj górny wspornik 4) do
wspornika pionowego (5)
korzystając
z płytki wzmacniającej (48) oraz śrub
M10x50 (74-2 zestawy). Wsuń pręty
(22) do otworów w górnym
wsporniku (4), połącz korzystając ze
śrub M10x20 (78-2 zestawy).
2. Przymocuj wspornik siedziska (6)
oraz wspornik wzmacniający (8) do
wspornika pionowego (5)
korzystając z płytki wzmacniającej
(48) oraz śrub M10x50 (74-2
zestawy), śrub M10x45
(75-1 zestaw), podkładek i nakrętek.
3.Przymocuj tylny wspornik pionowy
(59) do tylnej podstawy (2)
korzystając z płytki wzmacniającej
(48), śrub M10x50 (74-2 zestawy),
podkładek i nakrętek.
KROK 5
1.Przymocuj wspornik w kształcie litery T (13)
oraz uchwyt bloczka (51) do wspornika
pionowego korzystając ze śrub M10x50 (74),
podkładek oraz nakrętek.
2.Przymocuj uchwyt stacji motylkowej (10)
do górnego wspornika (4) korzystając ze śrub
M12x145(67), stalowej tulei (42), podkładek
i nakrętek.
3. Przymocuj gniazdo bloczka (32) do uchwytu
(51) korzystając ze śrub M10x60 (73), podkładek
i nakrętek.
4. Przymocuj śrubę w kształcie litery T (31) do
wspornika w kształcie litery T (13) korzystając ze
śrub M10x40 (76), podkładek i nakrętek.

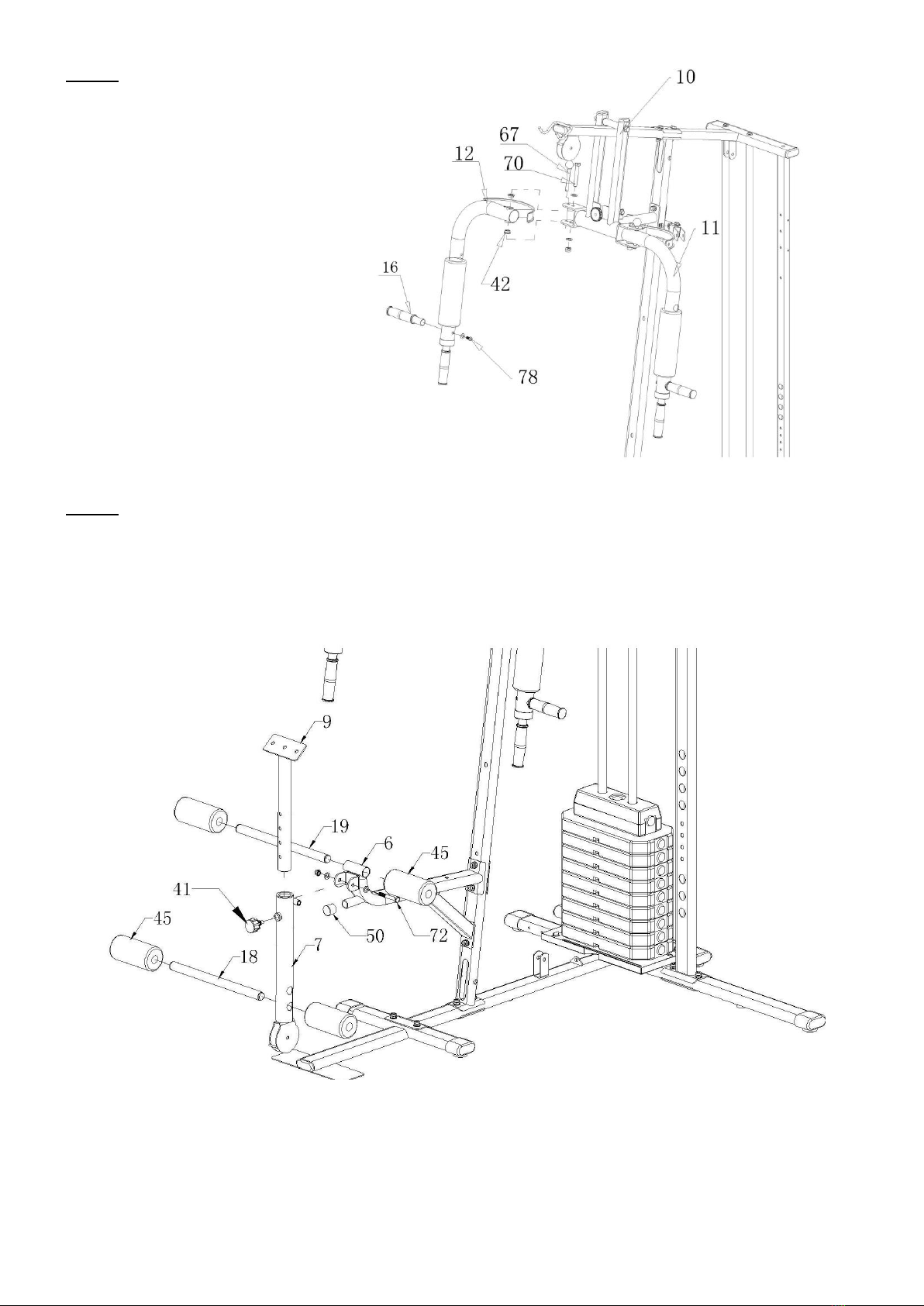

KROK 6
1.Przymocuj lewe ramię (12) do uchwytu
stacji motylkowej (10) korzystając ze stalowej
tulei
(42) oraz śrub M12x85 (70), podkładek i
nakrętek.
2.Wsadź uchwyty (16) w otwory lewego i
prawego ramienia (12,11). Przymocuj
korzystając ze śrub M10x20 (78) I podkładek.
KROK 7
1.Przymocuj dźwignię do ćwiczeń mięśni nóg (7) do wspornika siedziska (6) korzystając ze śrub M10x70 (72-1 zestaw),
podkładek i nakrętek.
2.Wsuń wspornik modlitewnika (9) do dźwigni (7) i zablokuj gałką (41).

KROK 8
1.Przymocuj oparcie (58) do wspornika (5) korzystając ze śrub M8x45 (80-1 zestaw) oraz podkładek .
2.Przymocuj siedzisko (57) do wspornika (6) korzystając ze śrub M8x45 (80-1 zestaw) oraz podkładek .
3.Przymocuj modlitewnik (60) do wspornika (9) korzystając ze śrub M8x20(63-1 zestaw) oraz podkładek.
KROK 9
1.Przymocuj lewe i prawe ramię stacji do ćwiczeń mięśni brzucha (52,53) do tylnego wspornika (59) korzystając ze śrub M10x50
(74-2 zestawy), podkładek i nakrętek.
2.Wsuń uchwyty (16) do lewego i prawego ramienia (55,56) i przymocuj korzystając ze śrub M10x20 (78-2 zestawy), podkładek i
nakrętek.
3.Przymocuj ramę ławki skośnej (64) do tylnego wspornika (59) korzystając ze szpili blokującej (85).

KROK 10

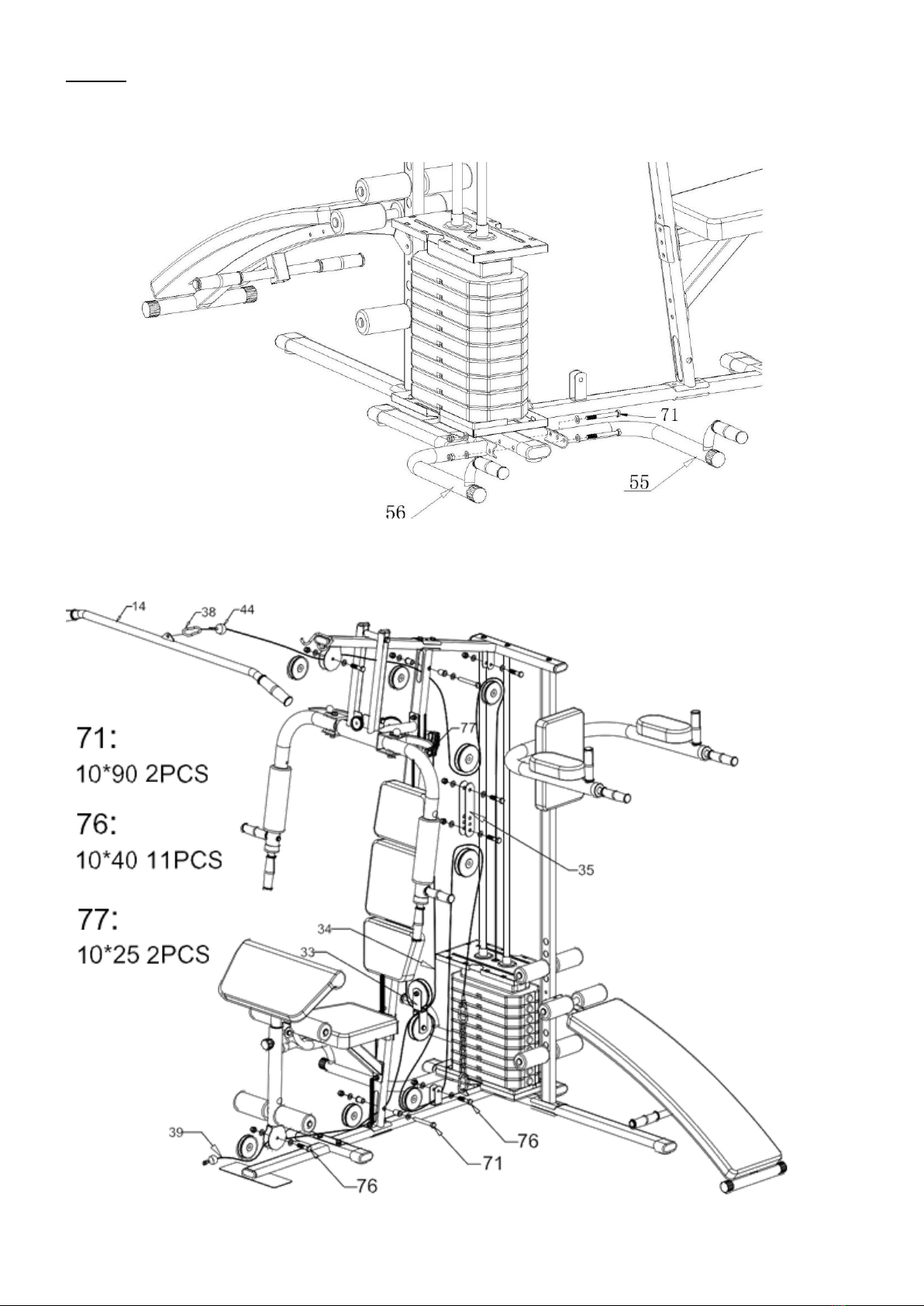

1.Przymocuj lewą i prawą podpórkę do pompek (55,56) do tylnej podstawy (2) korzystając ze śrub M10x90 (71-2 zestawy),
podkładek i nakrętek.

ZAKRES STOSOWANIA
Atlas TYTAN 12 jest urządzeniem przeznaczonym do ćwiczeń ogólnorozwojowych w warunkach domowych. Nie może być
używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
INSTRUKCJA TRENINGU

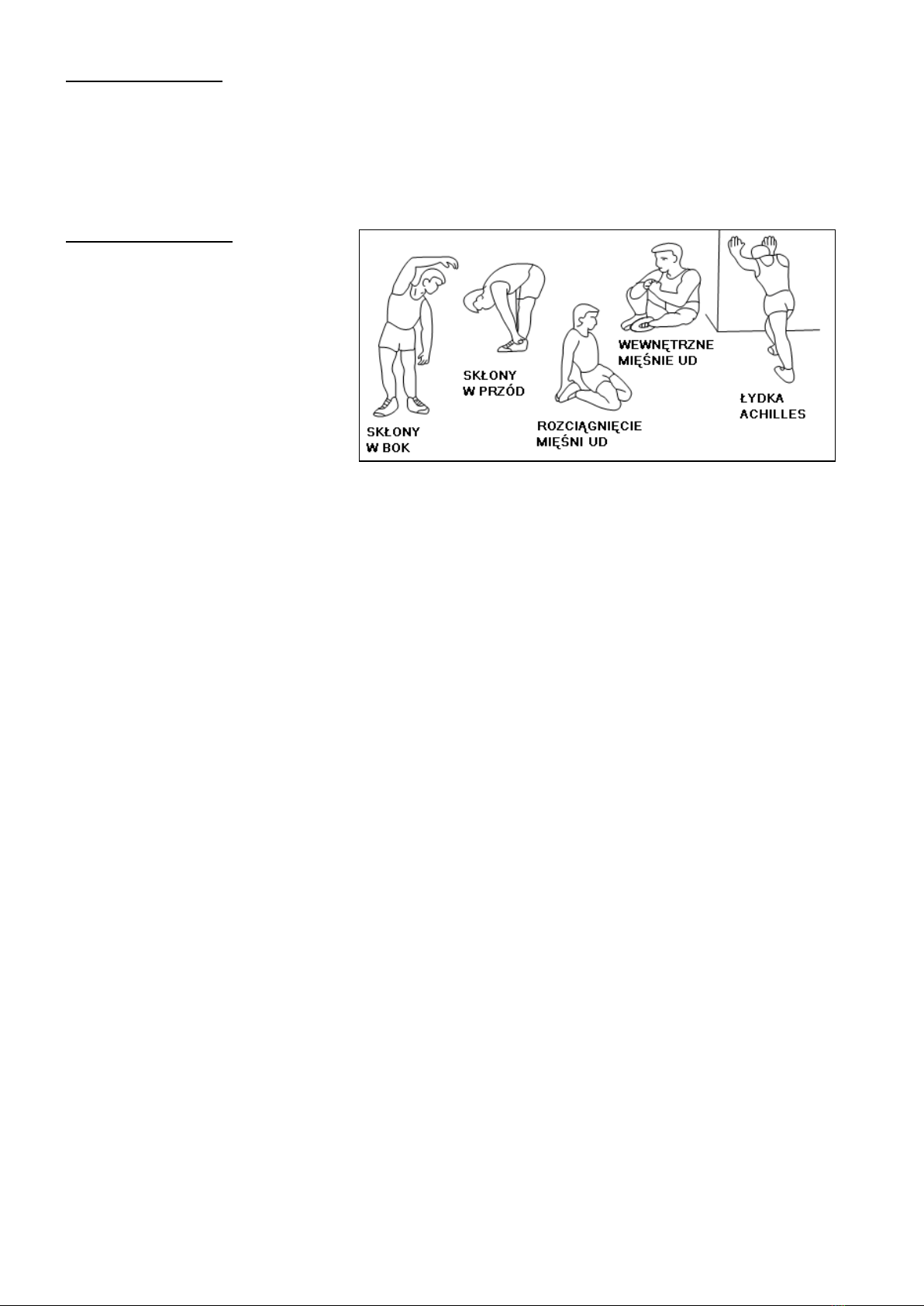

1. Rozgrzewka
Przed rozpoczęciem treningu sugerujemy
wykonać ćwiczenia rozgrzewające.
Dział obsługi klienta: ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
www.abisal.pl
www.hms-fitness.pl
[email protected]

KARTA GWARANCYJNA
Nazwa artykułu: ………………………………………………………….
Kod EAN: …………………………………………………………………
Data sprzedaży: ………………………………………………………….
…………………………………....
(Pieczątka i podpis sprzedawcy)
WARUNKI GWARANCJI
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
- reklamowanego towaru
3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym
niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej
sprowadzenia jednak nie dłużej niż o 40 dni.
5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
- niewłaściwy montaż i konserwacja,
- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.
6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
- samodzielnych napraw,
- nieprzestrzegania zasad prawidłowej eksploatacji.
7. Duplikaty karty gwarancyjnej nie będą wydawane.
8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma prawo odmówić
przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt
klienta za jego pisemną zgodą dokonać czyszczenia.
9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi użytkownik
zobowiązany jest wykonać we własnym zakresie.
10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.
11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności
towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH,
CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH
ADNOTACJE O PRZEBIEGU NAPRAW
Lp.
Data
zgłoszenia
Data
wydania
Przebieg napraw
Podpis odbierającego
(sklep, właściciel)

OWNERS MANUAL
IMPORTANT SAFETY INFORMATION
This product has been designed for home use only and built for optimum safety. Please note the following safety
precautions:
1. Before starting any exercise program you should consult your doctor to determine if you have any physical or
health conditions that could create a risk to your health and safety, or prevent you from using the equipment
properly. Your doctor's advice is essential if you are taking medication that affects your heart rate, blood
pressure or cholesterol level. This is especially important for persons over the age of 35, pregnant women, or
those with pre-existing health problems or balance impairments.
2. Before using this equipment to exercise, always do stretching exercises to properly warm up.
3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you
experience any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extremeshortness of breath,
feeling light headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor
before continuing with exercise program. Injuries to health may result from incorrect or excessive training.
4. During exercises and after keep children and pets away from the equipment.
5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. Move all sharp objects.
6. Free area shall be not less than 0,6 m greater than the training
area in the directions from which the equipment is accessed. Free
area must also include the area for emergency dismount. Where
equipment is positioned adjacent to each other the value of the
free area may be shared.
7. Before each use, visually inspect the unit including hardware and
resistance bends.
8. Before using the equipment, check if the nuts, bolts and other
bends are securely tightened.
9. Always use the equipment as indicated. If you find any defective
components whilst assembling or checking the equipment, or if
you hear any unusual noise coming from the equipment while
using, stop. Do not use the equipment until the problem has been
rectified.
10. Do not insert any object into any openings.
11. Be aware of all regulation and constructions parts which may
disturb during exercises.
12. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.
13. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment
or that may restrict or prevent movement.
14. The equipment has been tested and certified according to EN ISO 20957-1 under class H. It is not suitable for
therapeutic use.
15. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting
techniques and/or use assistance.
16. The equipment is designed for adult use only. Keep unsupervised children away from the equipment.
17. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.
WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY
FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT
SPECIFICATIONS
Weight –142.5 kg
Dimensions - 151 x 116 x 205 cm
Maximum weight of user –100 kg
MAINTENANCE
Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following:
Keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use. Always make sure that the
bands are secure and show no signs of wear. Regularly check the tightness of nuts and bolts

PART LIST
No.
Name
Qty
No.
Name
Qty
1
Main base tube
1
35
Adjusting plate
2
2
Back base tube
1
36
Pulley
12
3
Front base tube
1
37
Pulley bushing
4
4
Upper support
1
38
Safe hook
5
5
Vertical support
1
39
Cable 2.
1
6
Seat support
1
40
Chain
2
7
Leg extension
1
41
Locking knob (M16)
1
8
Reinforced tube
1
42
Steel bushing
6
9
Arm cushion support
1
43
Foam (250 mm)
2
10
Chest press
1
44
Cable 3
1
11
Left arm
2
45
Foam (160 mm)
4
12
Right arm
1
46
Foam (140 mm)
6
13
T shepe support bar
1
47
PVC bumper Φ30x7
4
14
Lat bar
1
48
Reinforced plate(100mm)
3
15
Curling bar
1
49
Reinforced plate(130mm)
1
16
Handle bar
4
50
Rubber bumper
1
17
Steel plate
2
51
Pulley shaft
1
18
Foam tube (370 mm)
1
52
Pull up left arm
1
19
Foam tube (390 mm)
1
53
Pull up right arm
1
20
Foam tube (310 mm)
2
54
Long foam tube
1
21
Weight selector
1
55
Push up left arm
1
22
Chrome bars (1820 mm)
2
56
Push up right arm
1
23
Steel net
4
57
Seat pad
1
24
Upper weights
1
58
Back cushion
1
25
Weight block bushing
1
59
Vertical tube
1
26
Pin Φ10
1
60
Arm cushion
1
27
Big washer(Φ45)
1
61
Back cushion(small)
1
28
Rubber cushion
2
62
Arm cushion(small)
2
29
Weight
9
63
Sit up bench cushion
1
30
Knob
1
64
Sit up bench frame
1
31
T shape bolt
1
65
Hook
4
32
Pulley seat
2
66
Round holder
2
33
Pulley bracket
2
67
Locking pin 10*85
2
34
Cable 1.
1
68
Locking pin 10*150
1

ASSEMBLY INSTRUCTION
STEP 1
1.Attach main base tube(1) to back
base tube(2),chrome bar(22)using
Hex bolts M10x20(78-2sets),
washers and Hex bolts M8x20
(81-2sets),washers.
2.Attach main base tube(1) to
front base tube(3)using Hex
bolts M10x45(75-2sets),
washers,nuts and Hex bolts
M8x20(81-2sets),washers.
STEP 2
1.Attach weights(24, 29) to chrome bars(22) as shown.

STEP 3
1.Attach Vertical support(5)to Main
base tube(1) using Hex bolts
M10x50(74-2sets) washers and nuts.
STEP 4
1.Attach Upper support(4)to Vertical
support(5) using reinforced plate
(48)and Hex bolts M10x50(74-2sets)
and insert chrome bars(22) into
holes of upper support(4) using
Hex bolts M10x20(78-2sts).
2.Attach seat support(6),reinforced
tube(8) to Vertical support(5) using
reinforced plate(48) and Hex bolts
M10x50 (74-2sets),bolts M10x45
(75-1set) washers and nuts.
3.Attach vertical tube(59) to
back base tube(2) using
reinforced plate(48)
and Hex bolts M10x50
(74-2sets), washers and nuts.
STEP 5
1.Attach T shape support bar(13)
and pulley shaft(51)to Vertical
support using Hex bolts
M10x50(74),washer and nut.
2.Attach Chest press(10) to Upper
support(4) using Hex bolts
M12x145(67),steel bushing(42),
washer and nut.
3.Attach pulley seat(32) to pulley
shaft(51) using Hex bolts
M10x60(73),washer and nut.
4.Attach T shape bolt(31) to T shape
support bar(13) to using Hex bolts
M10x40(76),washer and nut.

STEP 6
1.Attach left arm(12) to chest press(10)
using steel bushing(42) and Hex bolts
M12x85(70),washer and nut.
2.Insert handle bar(16) to holes
of left,right arm(12,11)
using Hex bolts
M10x20(78),washer.
STEP 7
1.Attach leg extension(7) to seat support(6) using Hex bolts M10x70 (72-1sets) washers and nuts.
2.Insert arm cushion support (9) into leg extension(7) using locking knob(41).
