WIATRAK STOJĄCY
MODEL: 337311
1. WPROWADZENIE ............................................................................................................................3
2. SPECYFIKACJA TECHNICZNA .....................................................................................................3
3. UŻYCIE ZGODNIE Z PRZEZNACZENIEM ...................................................................................3
4. ZAWARTOŚĆ OPAKOWANIA .........................................................................................................4
5. INSTRUKCJA BEZPIECZNEGO UŻYTKOWANIA .......................................................................4
6. OPIS PRODUKTU ............................................................................................................................6
7. MONTAŻ I UŻYTKOWANIE ............................................................................................................7
8. INSTRUKCJA CZYSZCZENIA I PRZECHOWYWANIA.............................................................11
9. ROZWIĄZYWANIE PROBLEMÓW ..............................................................................................11
10. DEKLARACJA ZGODNOŚCI Z NORMAMI EUROPEJSKIMI ................................................12
11. UTYLIZACJA ZUŻYTEGO SPRZĘTU .......................................................................................12
12. WYJAŚNIENIE SYMBOLI ...........................................................................................................12
13. WYPRODUKOWANO DLA ..........................................................................................................13
2

2. SPECYFIKACJA TECHNICZNA
Numer partii: 123/20
Zasilanie: 220-240 V~, 50 Hz
Moc znamionowa wentylatora: 45 W
Automatyczna oscylacja: 70 stopni
Regulowana wysokość: 110-125 cm
Średnica śmigła: 38 cm
Regulacja kąta nachylenia czaszy: 60 stopni
Dziękujemy za wybór produktu marki Hoffen. Wierzymy, że jego użytkowanie będzie
dla Państwa przyjemnością. Prosimy uważnie zapoznać się z instrukcją obsługi przed
rozpoczęciem korzystania zproduktu, a w szczególności z instrukcją bezpiecznego
użytkowania. Prosimy zachować tę instrukcję obsługi, aby móc korzystać z niej
w czasie użytkowania produktu.
1. WPROWADZENIE
3. UŻYCIE ZGODNIE Z PRZEZNACZENIEM
Produkt przeznaczony tylko i wyłącznie do użytku domowego wewnątrz pomieszczeń.
Producent nie ponosi odpowiedzialności za szkody wynikające z użycia niezgodnego
z przeznaczeniem.
Przestrzeganie instrukcji zapewnia bezpieczny montaż, instalację i użytkowanie pro-
duktu.
UWAGA! Nigdy nie nakrywaj czaszy wiatraka!
Opis Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora F38,0 m3/min
Moc wyjściowa wentylatora P34,1 W
Wartość eksploatacyjna SV 1,11 (m3/min)W
Pobór mocy w trybie czuwania PSB0W
Poziom mocy akustycznej wentylatora LWA 55,2 dB(A)
Maksymalna prędkość powietrza c 2,0 m/s
3

•Urządzenie może być używane przez dzieci
starsze niż 8 lat i osoby o ograniczonej
zdolności fizycznej, czuciowej lub psychicznej
lub osoby o braku doświadczenia i wiedzy,
jeśli pozostają one pod nadzorem lub
korzystają z urządzenia bezpiecznie, zgodnie
z instrukcją obsługi oraz rozumieją
zagrożenia.
•Uwaga: upewnij się, że przewód sieciowy
odłączony jest od źródła zasilania zanim
zdejmiesz osłonę!
•Należy zwracać uwagę na dzieci, by nie
bawiły się urządzeniem.
5. INSTRUKCJA BEZPIECZNEGO UŻYTKOWANIA
OSTRZEŻENIA
Należy dokładnie przeczytać instrukcję obsługi przed rozpoczęciem użytkowania.
Podczas obsługi należy ściśle przestrzegać poleceń zawartych w niniejszej instrukcji.
Proszę zachować opakowanie oraz instrukcję obsługi, gdyż zawiera ważne informacje.
Instrukcja jest dostępna również w wersji elektronicznej pod adresem poczty
elektronicznej: [email protected]
4. ZAWARTOŚĆ OPAKOWANIA
Otwórz opakowanie i ostrożnie wyjmij zawartość opakowania. Sprawdź, czy zestaw
jest kompletny i bez uszkodzeń. Upewnij się, że żadna z części nie jest pęknięta,
porysowana. W przypadku, gdy brakuje części bądź są uszkodzone, nie używaj
produktu, lecz skontaktuj się ze sprzedawcą. Zachowaj opakowanie lub zutylizuj
zgodnie z lokalnymi przepisami.
Uwaga!
Dla bezpieczeństwa dzieci i zwierząt nigdy nie zostawiać swobodnie
dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).
Niebezpieczeństwo uduszenia!
Elementy opakowania: 1 x Instrukcja obsługi, 1 x Śmigło wiatraka, 1 x Tylna osłona, 1
x Zaślepka, 1 x Pinezka zabezpieczająca zaślepkę, 1 x Nakrętka zabezpieczająca
osłonę wiatraka, 1 x Nakrętka zabezpieczająca śmigło wiatraka, 1 x Mała śrubka z
podkładką, 4 x Śruba, 1 x Osłona podstawy, 2 x Element podstawy, 1 x Teleskopowa
noga wiatraka, 1 x Korpus wiatraka z silnikiem i przewodem
4

•Czyszczenie i konserwacja urządzenia nie
mogą być wykonane przez dzieci bez nadzoru
osoby dorosłej.
•Zachowaj ostrożność podczas konserwacji
urządzenia. Urządzenie musi zostać
odłączone od źródła zasilania przed zdjęciem
osłony, czyszczeniem, konserwacją.
•Jeśli przewód zasilający jest uszkodzony,
musi zostać wymieniony przez
producenta, autoryzowany serwis lub
podobnie wykwalifikowane osoby w celu
uniknięcia zagrożenia.
1. Przed przystąpieniem do eksploatacji należy dokładnie rozwinąć przewód sieciowy.
2. Kontrolować regularnie przewód sieciowy i wtyczkę pod względem ewentualnych
uszkodzeń.
3. Nie używać i nie naprawiać samodzielnie urządzenia, jeśli jest uszkodzone lub działa
w sposób nieprawidłowy.
4. Nie należy używać urządzenia, jeśli wcześniej upadło ono z wysokości i wykazuje
widoczne oznaki uszkodzenia.
5. Nie wolno podejmować prób otwierania korpusu lub demontażu jakichkolwiek części
urządzenia. Wewnątrz nie znajdują się żadne części przeznaczone do naprawy.
6. Nie wolno pozostawiać urządzenia bez nadzoru, gdy jest podłączone do sieci elektrycznej.
7. Nie przewieszaj przewodu na ostrych krawędziach.
8. Uwaga! Nie wolno zwijać przewodu zasilającego wokół urządzenia!
9. Jeżeli urządzenie przypadkowo wpadnie do wody lub zostanie zalane, należy natychmiast
wyjąć wtyczkę z gniazdka sieciowego.
10. Nie ciągnij urządzenia ani nie przenoś go, trzymając za przewód, nie używaj przewodu
jako uchwytu, nie zamykaj drzwi, przytrzaskując przewód i nie przeciągaj przewodu nad
ostrymi krawędziami.
11. Trzymaj przewód zasilający z daleka od nagrzanych powierzchni.
12. Nie podłączaj wiatraka do gniazdka przed zakończeniem montażu.
13. Zawsze umieszczaj wiatrak na stabilnej, płaskiej powierzchni, gdy jest on stawiany
na podstawie.
14. Trzymaj dzieci z dala podczas montażu.
15. Przechowywać i rozkładać z dala od źródła ognia.
* Nie należy używać wiatraka bez osłony lub gdy osłona jest uszkodzona.
5

6. OPIS PRODUKTU

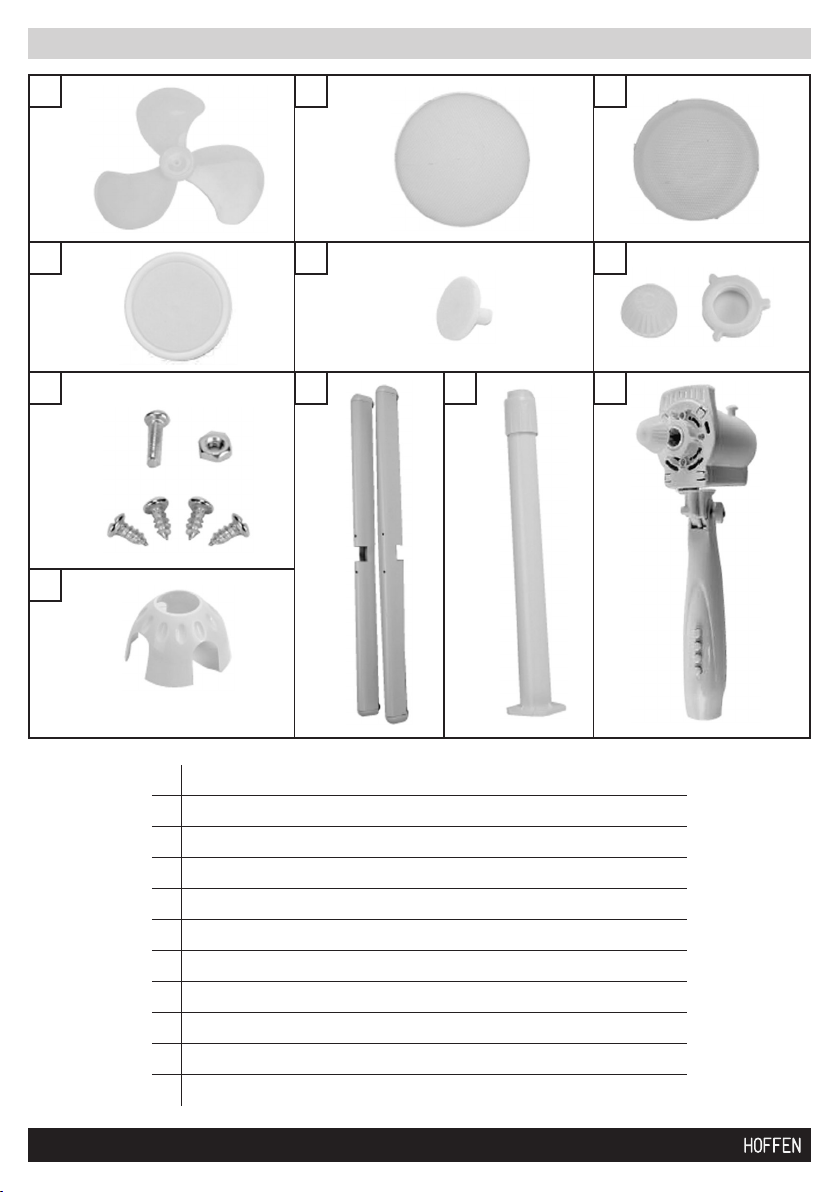

a
aŚmigło wiatraka
bPrzednia osłona
cTylna osłona
dZaślepka
ePinezka zabezpieczająca zaślepkę
fNakrętki zabezpieczające osłonę i śmigło wiatraka
gMała śrubka z podkładką, 4 x śruba
hOsłona podstawy
iElementy podstawy (2x)
jTeleskopowa noga wiatraka
kKorpus wiatraka z silnikiem i przewodem
b c
d e f
g i kj
h
6

7. MONTAŻ I UŻYTKOWANIE

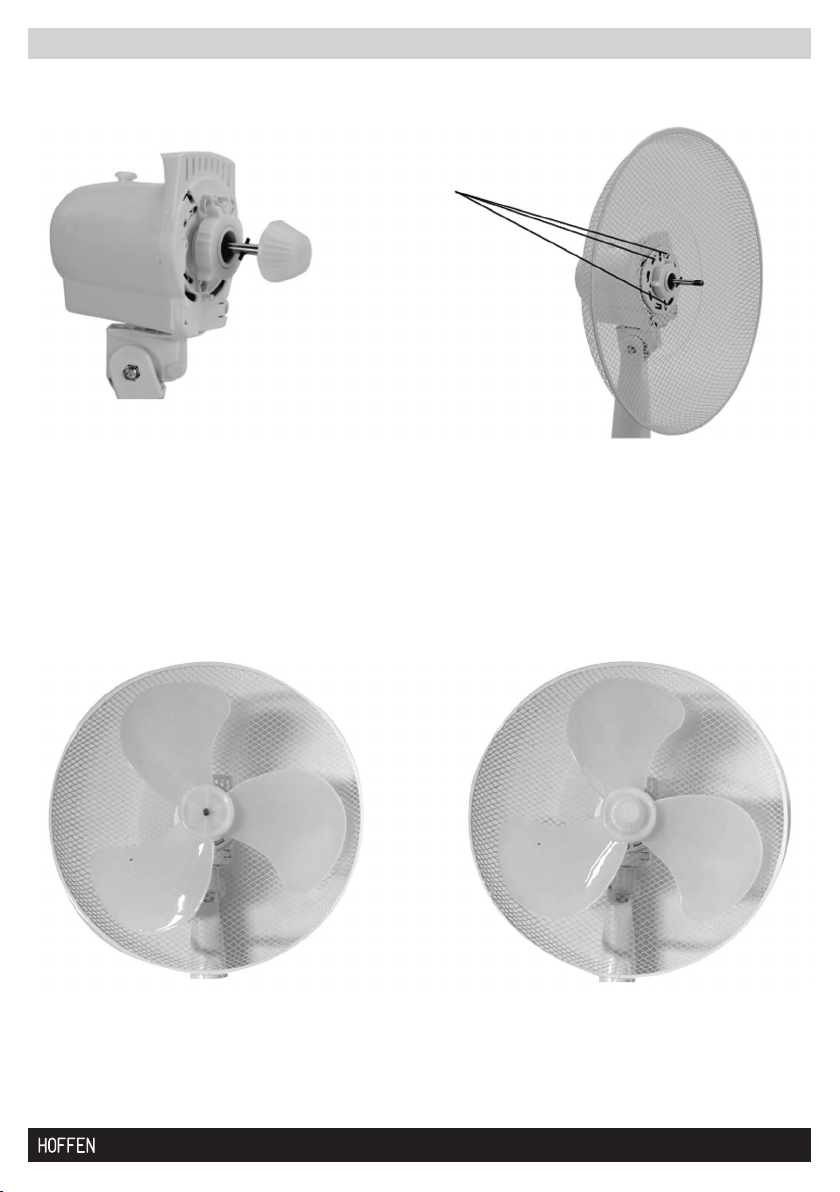

1. Z korpusu wiatraka (k) odkręć nakrętkę blokującą śmigło (f). Następnie odkręć
kolejną nakrętkę.
2. Załóż tylną osłonę śmigła (c). Upewnij się, że otwory w osłonie zostały
dopasowane do wypustek znajdujących się w korpusie wiatraka (k).
Przykręć nakrętkę.
wypustki
Montaż
3. Śmigło wiatraka (a) nałóż na trzonek znajdujący się na korpusie wiatraka (k).
Następnie przymocuj je za pomocą nakrętki blokującej śmigło (f) kręcąc nią
w kierunku przeciwnym do ruchu wskazówek zegara.
7

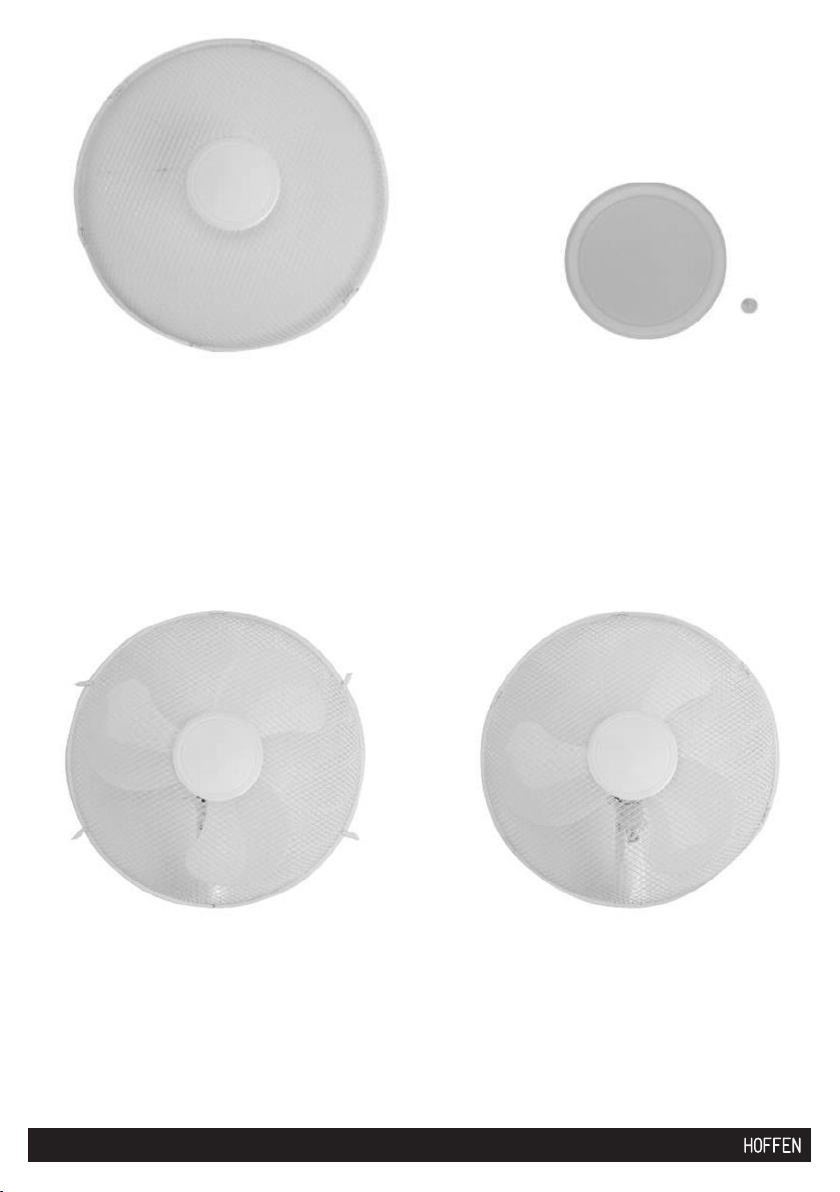

4. Do przedniej osłony (b) wiatraka nałóż zaślepkę (d). Upewnij się, że zaślepka się
dobrze wpasowała. Z drugiej strony zabezpiecz ją plastikową pinezką (e).
5. Odblokuj zatrzaski znajdujące się na przedniej osłonie (b). Dopasuj przednią osłonę
(b) do tylnej osłony (c). Zwróć uwagę, aby otwory na górze osłon były na jednej
wysokości. Umieść w nich śrubkę i dokręć za pomocą nakrętki. Zablokuj zatrzaski
znajdujące się po bokach i na dole osłony.
8

6. Połącz elementy podstawy, krzyżując je ze sobą (i).
7. Nogę wiatraka połącz z podstawą za pomocą 4 śrub (g). Użyj śrubokręta
krzyżakowego (śrubokręt niedołączony do zestawu). Śruby należy wkręcać od
spodu podstawy.
A
9

8. Odkręć pierścień blokady wysokości (oznaczony literą A) i wysuń rurkę. Następnie
przykręć pierścień.
9. Przed użyciem odkręć śruby umieszczone z tyłu korpusu wiatraka oznaczone liter-
ką A za pomocą śrubokręta krzyżakowego (niedołączony). Wsuń korpus wiatraka
na nogę i przykręć śrubki. Upewnij się, że produkt jest gotowy do użytku.
10

8. INSTRUKCJA CZYSZCZENIA I PRZECHOWYWANIA
•Urządzenie można czyścić za pomocą miękkiej miotełki do kurzu lub suchej
ściereczki. Nie należy używać szorstkich lub ściernych środków czyszczących.
•W przypadku nagromadzenia się kurzu wewnątrz osłony wiatraka należy ,
otworzyć czaszę, a następnie przetrzeć suchą ściereczką. Uwaga: upewnij się, że
przewód sieciowy odłączony jest od źródła zasilania zanim zdejmiesz osłonę! Po
zakończonym czyszczeniu zmontuj osłony.
•Nigdy nie czyść za pomocą mokrej szmatki, nigdy nie zanurzaj w wodzie.
•Jeśli produkt nie jest używany przez dłuższy czas, należy schować go w chłodnym
i suchym miejscu.
Użytkowanie
1. Upewnij się, że napięcie w gniazdku elektrycznym odpowiada
napięciu urządzenia, którego zapis znajduję się na etykiecie.
2. Za pomocą panelu sterowania wybierz prędkość pracy wiatraka:
0 (wyłączony), 1 (wolna), 2 (średnia), 3 (szybka).
3. Dopasuj kąt nachylenia wiatraka poprzez nacisk na osłonę przechyłu.
4. Oscylacyjny ruch wiatraka uruchom, wciskając blokadę oscylacji (A).
5. Oscylacyjny ruch wiatraka zostanie zatrzymany po wyciągnięciu
blokady oscylacji (A).
9. ROZWIĄZYWANIE PROBLEMÓW
1. W przypadku jakichkolwiek problemów zwróć urządzenie do dostawcy. Nie podejmuj sa-
modzielnych prób otwarcia obudowy urządzenia ani innych zaplombowanych elementów.
2. Sprawdzaj przewód w poszukiwaniu uszkodzeń i śladów zużycia. Uszkodzony przewód
musi zostać wymieniony przez wykwalikowanego elektryka. Stanowczo odradzamy ko-
rzystanie z urządzenia w przypadku uszkodzenia przewodu.
A
3
2
1
Off
11

11. UTYLIZACJA ZUŻYTEGO SPRZĘTU
Ten symbol oznacza, że produktu nie wolno wyrzucać razem
z innymi odpadami z gospodarstw domowych. Polskie
prawo zabrania pod karą grzywny łączenia zużytego sprzętu
elektrycznego i elektronicznego wraz z innymi odpadami. Można
zapobiec potencjalnym negatywnym skutkom dla środowiska
naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć
z niewłaściwego postępowania z odpadami powstałymi ze
zużytego sprzętu elektronicznego, jeśli produkt zostanie
zutylizowany w należyty sposób.
Niniejsze urządzenie odpowiada wymaganiom dyrektywy
kompatybilności elektromagnetycznej EMC i dyrektywy
niskonapięciowej LVD dlatego został na nie naniesiony znak
CE oraz została wystawiona dla niego deklaracja zgodności
z normami europejskimi.
10. DEKLARACJA ZGODNOŚCI Z NORMAMI EUROPEJSKIMI
12. WYJAŚNIENIE SYMBOLI
Symbol oznacza, że w opakowaniu znajduje się instrukcja obsługi,
z którą należy się zapoznać przed rozpoczęciem użytkowania.
Znak towarowy "Zielony Punkt" umieszczony na opakowaniu
oznacza, że importer wniósł wkład finansowy w budowę
i funkcjonowanie krajowego systemu odzysku i recyklingu
odpadów opakowaniowych zgodnie z zasadami wynikającymi
z przepisów prawa polskiego i Unii Europejskiej w sprawie
opakowań i odpadów opakowaniowych.
Niniejszy produkt spełnia wymagania dyrektywy 2011/65/UE –
zwanej dyrektywą RoHS. Celem tej dyrektywy jest zbliżenie
ustawodawstwa Państw Członkowskich dotyczących ograniczenia
stosowania substancji niebezpiecznych w sprzęcie elektrycznym
i elektronicznym oraz przyczynienie się do ochrony zdrowia ludzi
i przyjaznego dla środowiska odzysku i usuwania odpadów sprzętu
elektrycznego i elektronicznego.
Dyrektywa RoHS obowiązuje od dnia 3 stycznia 2013 roku. Nowy
sprzęt elektryczny i elektroniczny wprowadzony do obrotu nie
zawiera ołowiu, rtęci, kadmu, sześciowartościowego chromu, Pol
bromowego difenylu lub polibromowego eteru fenylowego.
12

13. WYPRODUKOWANO DLA
JOINCO POLSKA SP. Z O.O.
ul. Cybernetyki 9
02-677 Warszawa, Polska
www.joinco.pt
Wyprodukowano w Chinach.
Nr partii: 123/20
Oznaczenie materiału, z którego wykonane jest opakowanie –
tektura falista.
Klasa ochronności II - w urządzeniach tej klasy ochronności
bezpieczeństwo pod względem porażeniowym jest
zapewnione przez zastosowanie odpowiedniej izolacji -
podwójnej lub wzmocnionej - której zniszczenie jest bardzo
mało prawdopodobne.
Produkt do użytku wewnątrz pomieszczeń.
13

Actual colours may vary slightly from those shown in the figures.
STAND FAN
MODEL: 337311
1. INTRODUCTION ............................................................................................................................15
2. TECHNICAL SPECIFICATIONS ...................................................................................................15
3. INTENDED USE ..............................................................................................................................15
4. PACKAGING CONTENTS .............................................................................................................16
5. SAFETY PRECAUTIONS ...............................................................................................................16
6. PRODUCT OVERVIEW ..................................................................................................................18
7. ASSEMBLY AND OPERATION .....................................................................................................19
8. CLEANING AND STORAGE ..........................................................................................................23
9. TROUBLESHOOTING ...................................................................................................................23
10. EC DECLARATION OF CONFORMITY .....................................................................................24
11. DISPOSAL OF WASTE EQUIPMENT ........................................................................................24
12. EXPLANATION OF SYMBOLS...................................................................................................24
13. MANUFACTURED FOR ..............................................................................................................25
14

Thank you for buying this Hoffen product. We believe you will enjoy using it. Before
you start to use the appliance, please read the User Manual carefully, especially the
safety precautions. Keep this manual for future reference.
1. INTRODUCTION
3. INTENDED USE
The appliance is intended for domestic indoor use only.
Hoffen shall not be liable for any damage arising from or related to any non-
intended use.
Follow this User Manual for your safety during assembly and use of the appliance.
CAUTION! Never cover the fan head shroud!
2. TECHNICAL SPECIFICATIONS
Lot no.: 123/20
Power supply: 220-240 V~/ 50 Hz
Fan power rating: 45 W
Automatic oscillation range: 70°
Height adjustment range: 110-125 cm
Fan propeller diameter: 38 cm
Fan head tilt range: 60°
Specification Symbol Value Units
Maximum fan flow rate F38.0 m3/min
Fan power output P34.1 W
Service value SV 1.11 (m3/min)W
Stand-by power PSB 0W
Fan sound power level LWA 55.2 dB(A)
Maximum air speed c 2.0 m/s
15

•This appliance can only be operated by
children of over 8 years of age or persons with
limited physical, sensory or mental capacities,
or persons without the necessary experience
and/or knowledge, when supervised or by
following the rules for safe use and this User
Manual, and have been made aware of the
related risks.
•Caution: Ensure that the fan is switched off
from the supply mains before removing the
gaurd.
•This appliance is not a toy and children must
not play with it.
5. SAFETY PRECAUTIONS
WARNING:
Thoroughly read and understand this User Manual before use. You must comply with
the User Manual while operating the appliance. Keep the packaging and the User
Manual for future reference, as they contain important information. You can request
an electronic version of this User Manual at [email protected].
4. PACKAGING CONTENTS
Open the packaging and carefully remove the appliance. Check that all appliance
parts have been delivered and they are undamaged. Inspect all parts for cracks,
breaks and scratches. If any part is missing or damaged, do not use the appliance.
Contact the seller about how to proceed. Keep the packaging for future use or
dispose of it in accordance with local waste management regulations.
Caution! Keep your children and pets safe: do not leave any parts of the
packaging readily accessible (i.e. plastic bags, cardboard boxes, polystyrene
inserts, etc.). Choking/asphyxiation hazard!
Packaging contents: 1 x User Manual, 1 x Fan blade unit, 1 x Front grill shroud, 1 x
Back grill shroud, 1 x Cap, 1 x Cap retainer, 1 x Fan propeller retaining nut, 1 x Grill
shroud retaining nut,1 x Small screw w/washer, 4 x Bolts, 2 x Fan base parts, 1 x
Telescopic stand, 1 x Fan head w/motor and power cord
16

•Children may clean and maintain the appliance
under adult supervision only.
•Operate the appliance with caution. Unplug the
power cord before opening and/or removing
the fan head shroud, cleaning or maintaining
the appliance.
•If the power cord is damaged, it must be
replaced by the manufacturer, its authorised
technical service or a qualified professional
to avoid life and health hazards.
1. Before attempting to operate the appliance, unwind and straighten the entire power cord.
2. Regularly inspect the power cord and the plug for potential damage.
3. Do not use the appliance if it is damaged or does not work properly.
4. Do not use the appliance if it has fallen from a height and shows visible damage.
5. Do not attempt to open the appliance housing or disassemble any of its parts. The
appliance does not contain any serviceable parts.
6. Do not leave the appliance unattended while plugged into a power supply outlet.
7. Do not leave the power cord hanging over sharp edges.
8. Caution! Do not wind the power cord around the appliance!
9. If the appliance is immersed in water or otherwise flooded, immediately unplug the power
cord from the mains.
10. Do not pull, tug or handle the appliance by its power cord. Do not use the power cord as
a handle. Do not shut the doors and pinch the power cable, and do not slide the power
cord over sharp edges.
11. Keep the power cord away from hot surfaces.
12. Do not plug the power cord to the mains before assembling the appliance completely.
13. Always place the floor fan base on a sound, level and smooth surface.
14. Keep children away while assembling the appliance.
15. Store and disassemble away from re.
* Do not operate the stand fan without its grill shroud or with the grill shroud damaged.
17

6. PRODUCT OVERVIEW
a
aFan blade unit
bFront grill shroud
cBack grill shroud
dCap
eCap retainer
fFan propeller & grill shroud retaining nuts
gSmall screw w/washer; 4 x bolts
hFan base shroud
iFan base parts (2x)
jTelescopic stand
kFan head w/motor and power cord
b c
d e f
g i kj
h
18

7. ASSEMBLY AND OPERATION
1. Remove the fan blade retaining nut (f) from the fan head (k). Remove the
nut underneath.
2. Install the back grill shroud (c) on the fan head (k). The shroud locating holes must
fit over the fan head (k) bosses. Tighten the nut back in place.
Bosses
Assembly
3. Place the fan propeller (a) on the shaft extending forward from the fan head (k).
Secure the fan propeller (a) with its retaining nut (f), which is tightened counter-
clockwise.
19

4. Place the cap (d) on the front grill shroud (b). Make sure that the cap fits snugly in
place. Secure the cap with the retainer (e) from underneath.
5. Release the swivel locks on the front grill shroud (b). Align and fit the front grill
shroud (b) to the back grill shroud (c). The openings at the shroud top must be
aligned in height. Insert a bolt through the openings and secure with the matching
nut. Engage the swivel locks to the sides and at the bottom of the assembled
grill shroud.
20
