ENGLISH
1. Parts Names
1. Charging contactors rail shifters
2. Angle adjustable charging contactors module
3. Battery holder releasing knob
4. Angle stop releasing knob
5. Battery connected indicator
6. Power input socket
7. Battery holder
8. Battery charging indicator
9. USB output port
10. Battery tray
2. Lithium-Ion Battery Charging Mode
DO NOT connect the charger to the AC power source before (Lithium)
battery polarities are detected and the yellow LED (5) lights up.
2.1 Remove the Lithium battery from its device and place it in the tray
(10) of the charger.
2.2 Check the polarity by adjusting the spring contactors with battery
charging connectors until the yellow LED (5) indicator turns on.
For Batteries with charging connectors on the side panel:
-
Adjust the spring contactors pointing horizontally by pressing both
sides of the “angle stop releasing knob” (4). Make contact with the
battery charging connectors until the yellow LED (5) indicator turns
on; then afx the battery with the cover (8) (please refer to Fig. 2.1).

3

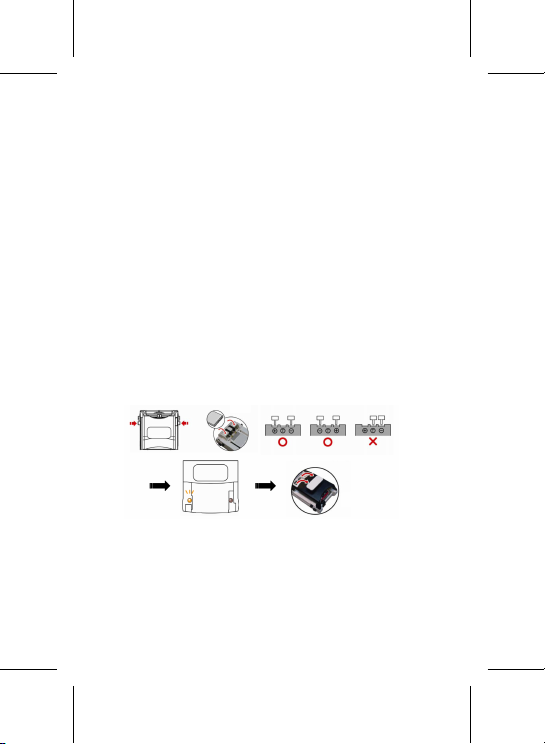

Fig. 2.1
For batteries with charging connectors on the at panel:
-
Adjust the spring contactors pointing up (vertically) by pressing both
sides of the “angle stop releasing knob” (4). Make contact with the
battery charging connectors until the yellow LED (5) indicator turns
on; then afx the battery with cover (7) (please refer to Fig. 2.2).
Fig. 2.2
2.3 Connect the AC adapter with the charger to the AC power outlet,
then afx the battery position and the charging will start. The LED
indicator (8) will light up.
2.4 The charger will automatically detect the battery polarities and voltage
and start charging once the connections are correct and secured.
3. Charging Indication
3.1 When lithium-ion battery polarities are detected and secured, the
yellow LED (5) will be light up; press (7) cover holder to afx the
battery.
3.2 When the charger is powered (6), the green LED (8) will light up.
The charger is ready to use. When the yellow (5) & red LEDs (8)
light up, the installed battery is charging.

4
If the battery is still not charging after several minutes, it is dead and
cannot be used.
Safety precautions:
To reduce risk of electric shock, this product should
ONLY be opened by an authorized technician when
service is required. Disconnect the product from mains
and other equipment if a problem should occur. Do not expose the product to
water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the
product or damage caused due to incorrect use of this product.
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of
their respective holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and
electronic products should not be mixed with general household waste.
There is a separate collections system for these products.
