Husky 33139 User manual

Provide a copy of these Instructions to the end user of this product. These
Instructions provide important operating and safety information for proper usage of
this product. Demonstrate the proper use of the product with the end user. Have the
end user demonstrate that they understand the proper use of the product. Please refer
to the husky weight demonstrator at:
http://www.huskytow.com/product-support/?dir=Literature/. (requires Microsoft excel)
Read and follow all instructions included in this manual. Ask your Dealer / Installer for
assistance if you do not understand the proper use of the product. Never remove any
decals from the product.
Assembly, Installation, Operation and
Maintenance Instructions P/N: 33139
Base Rail Bracket Kit
Use with 4 bolt 31323 or 10 bolt 30686 base rails. Base Rails are not included with this kit.
APPLICATION: FORDF250,F350,F450SuperdutyPick‐Ups(w/6‐1/2’&8’Bed)

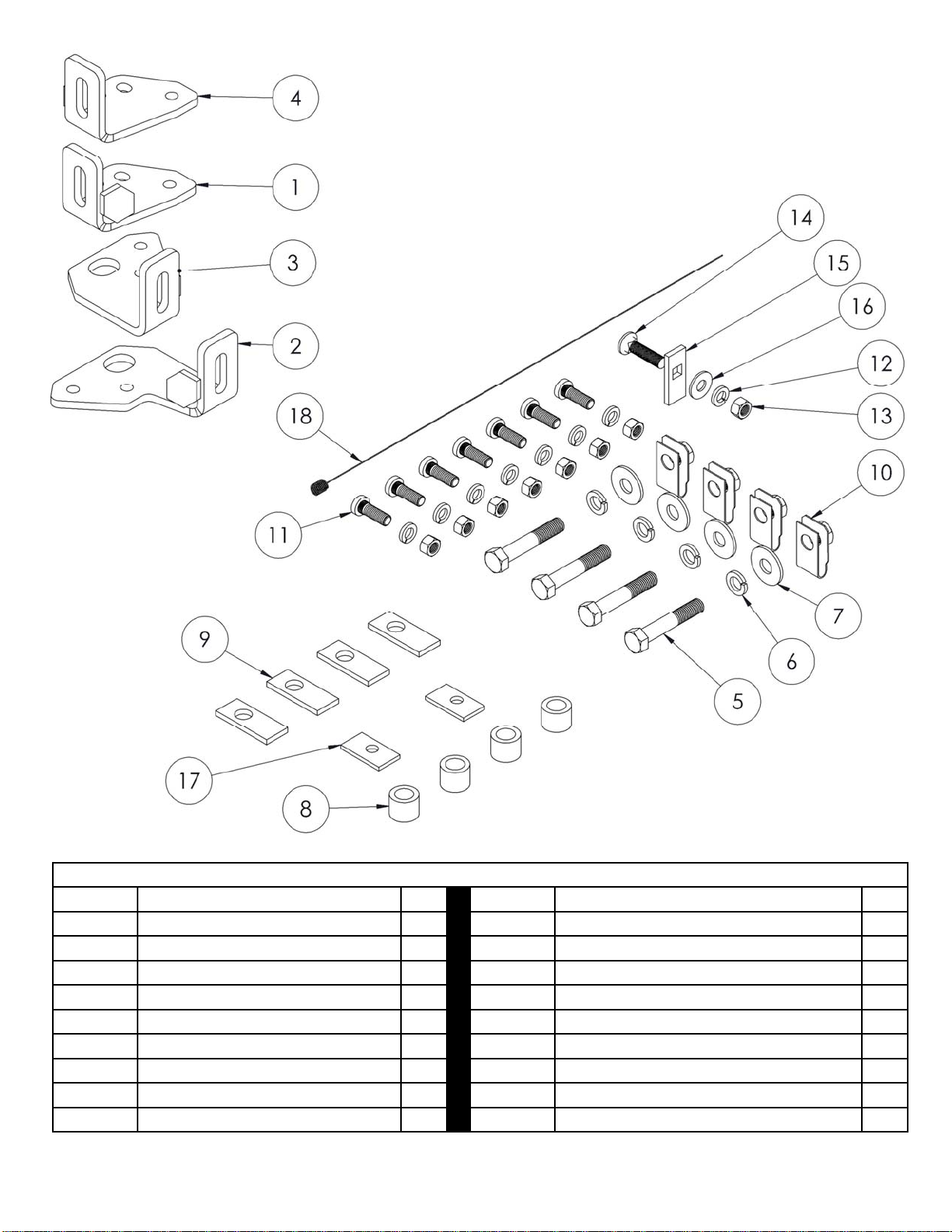

Parts Diagram
ToolsRequired
3/4"Socket/Wrench 1/4"DrillBit
13/16"Socket/Wrench 9/16"DrillBit
15/16"Socket/Wrench 5/8"DrillBit
13mmSocket Drill
150 lb.ftTorque
Wrench
Illustration“A”
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐1

Complete Parts List
ItemNo. Description Qty. ItemNo. Description Qty.
1Driver Side Front Bracket 110 Clip Nut 5/8 4
2Passenger Side Front Bracket 111 Wheel Bolt ,1/2 -13 X 1-1/2" Long 7
3Driver Side Rear Bracket 112 Lock Washer (1/2”) 8
4Passenger Side Rear Bracket 113 Hex Nut (1/2”) 8
5 Hex head Bolt, 5/8 -11 X 3-1/2" 4 14 Carriage Bolt 1/2-13X2” Long 1
6 Lock Washer (5/8”) 4 15 Spacer Plate for 1/2” Carriage Bolt 1
7 Flat Washer (5/8”) 4 16 Flat Washer (1/2”) 1
8 Spacer Tube (1”) 4 17 Spacer plate 3/16”Thick 2
9 Bed Spacer Plate 4 18 Pull Wire (1/2”) 1
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐2

The following instructions should be used to mount the fifth wheel. Care and attention to detail will ensure a quick
quality installation. Check parts against parts list to become familiar with parts in kit.
CAUTION:
DO NOT install mounting rails over plastic bed liners. Plastic bed liners must be cut out of the way.
Base rails may be installed on dry/cured spray in liner. Note: Consult installer for recommended curing
time.
DO NOT install this kit on truck with less than 6’ bed.
Use only the supplied bolts, nuts, and washers to install this kit. All nuts and bolts are Grade 5 unless specified
otherwise.
These instructions are guidelines only. Actual installation is the responsibility of the installer and
the owner. Always measure truck and trailer before installing hitch to be sure that there is clearance at
the cab and at the bumper to allow for turns.
1. Thewheelwelllinerswillneedtoberemovedtoaccesstheframeforbracketinstallation.
2. Placethetwobedrailsacrossthetruckbedbetweenthewheelwells.Securelyattachthe5thwheelcross
membertouprights.Positionthe5thwheeluprightsbetweenthebedrailssothatthetabsinthebaseofeach
uprightwillfitintotheslotsinthebedrails.Securetheuprightsinplacewiththerailhitchpinsandhairpins
suppliedwiththe5thwheelinstallationkit
3.Onmostapplications,the5thwheelassemblyshouldbepositionedsothatitisapproximately
centeredoverthetruckaxle(inthiscaseaheadofaxle)andbetweenthewheelwellsonthebedfloor.
4.PositionthebedrailassemblyintruckbedasshownontheIllustrationtration “B”onpage3ofthisinstruction
sheet.Whenhitchiscorrectlypositionedinthebedandthebedrailsareparallel,markfourattachmentpoints
onthetruckbedusingthe5/8”squareholesindicatedonthelayoutIllustrationtration asguides.Checkbelow
thebedbeforedrillingholestoseethatallwiring,brakelines,orotherobstructionsaremovedoutoftheway
andwillnotbecontactedbythedrill.Movethehitchassemblyoutofthewayanddrillfour5/8”diameter
holesdownthroughthebedatthepreviouslymarkedpoints.
Check for obstructions before drilling. Failure to do so could result in damaged fuel or brake lines ,
structural members, etc. HUSKY TOWING PRODUCTS does its best to communicate tow vehicle
manufacturer changes; however, it is ultimately the responsibility of the installer to prevent damage
due to installation.
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐3

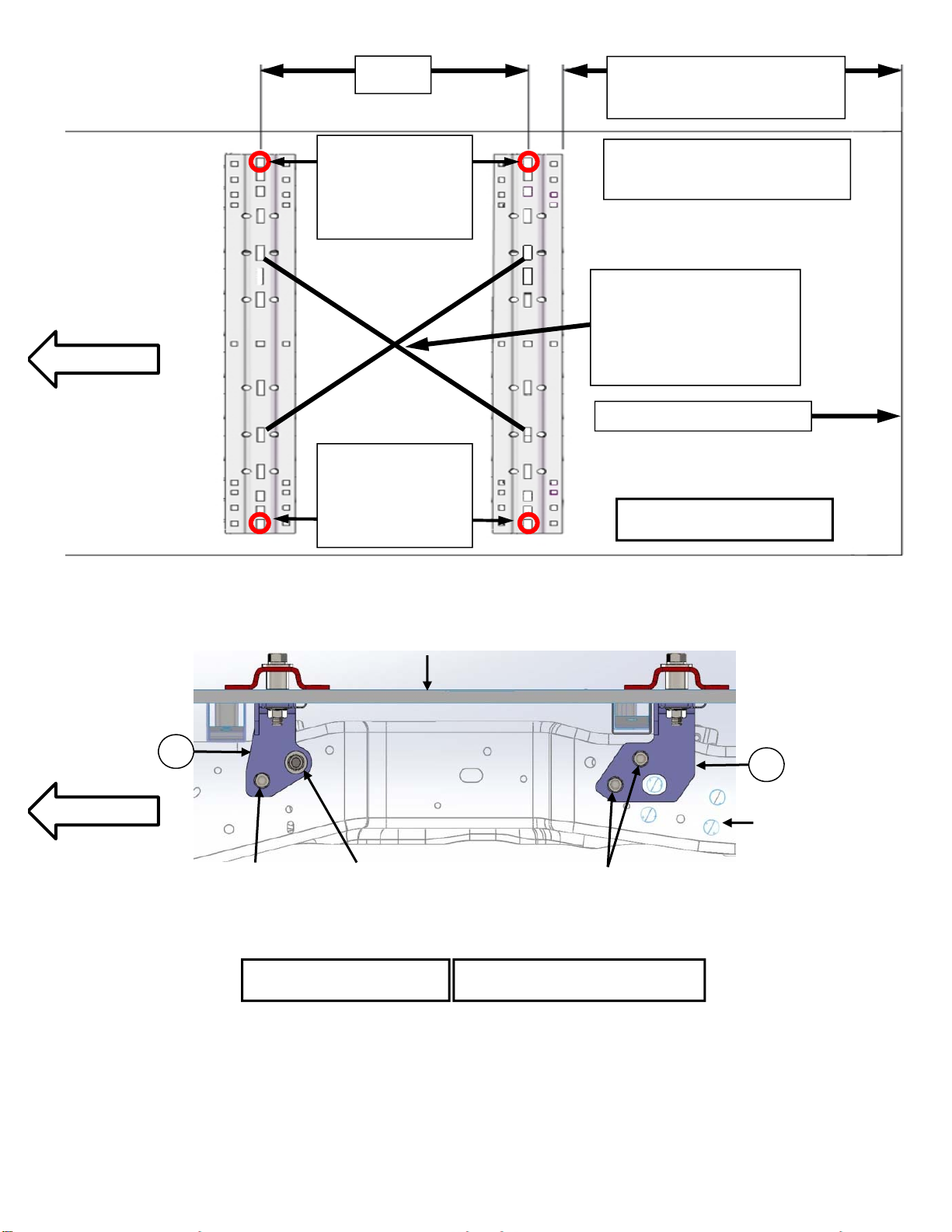

(10 Bolt Base Rails #30686)
29-7/8” 6’-6” & 8’ Box
(4 Bolt Base Rails #31323)
30-5/16” 6’-6” & 8’ Box
Diagonal
measurements must
be the same both
directions as shown.
22”
Rear edge of truck bed
Use the 1st slot
from the end of the
base rail to drill hole
for 5/8” bolt in both
rail locations.
Use the 1st slot
from the end of the
base rail to drill hole
for 5/8” bolt in both
rail locations.
Illustration“B”
Forward
DRIVERSIDESHOWN
TRUCK
FRAME
3
1
TRUCKBED
HOLE2IN
FRAME&
CARRIAGEBOLT
DRILLED
HOLE1&
WHEELBOLT
DRILLED
HOLE3,4&
WHEELBOLT
Illustration“C”
Forward
5. Position the brackets under the bed , at the four attachment locations and align with the 5/8” drilled
holes in the bed . See Illustrationtration “A” and “C” for details on bracket location,
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐4

6.Repositionthebedrailsinthebedsothatthecorrect
square5/8”holeintheendofeachrailislinedup
overthedrilledholes.Placea1”spacertube(#8)
underendofeachbedrail,inlinewiththedrilled
holes.SeeIllustrationtration “D”onPage3

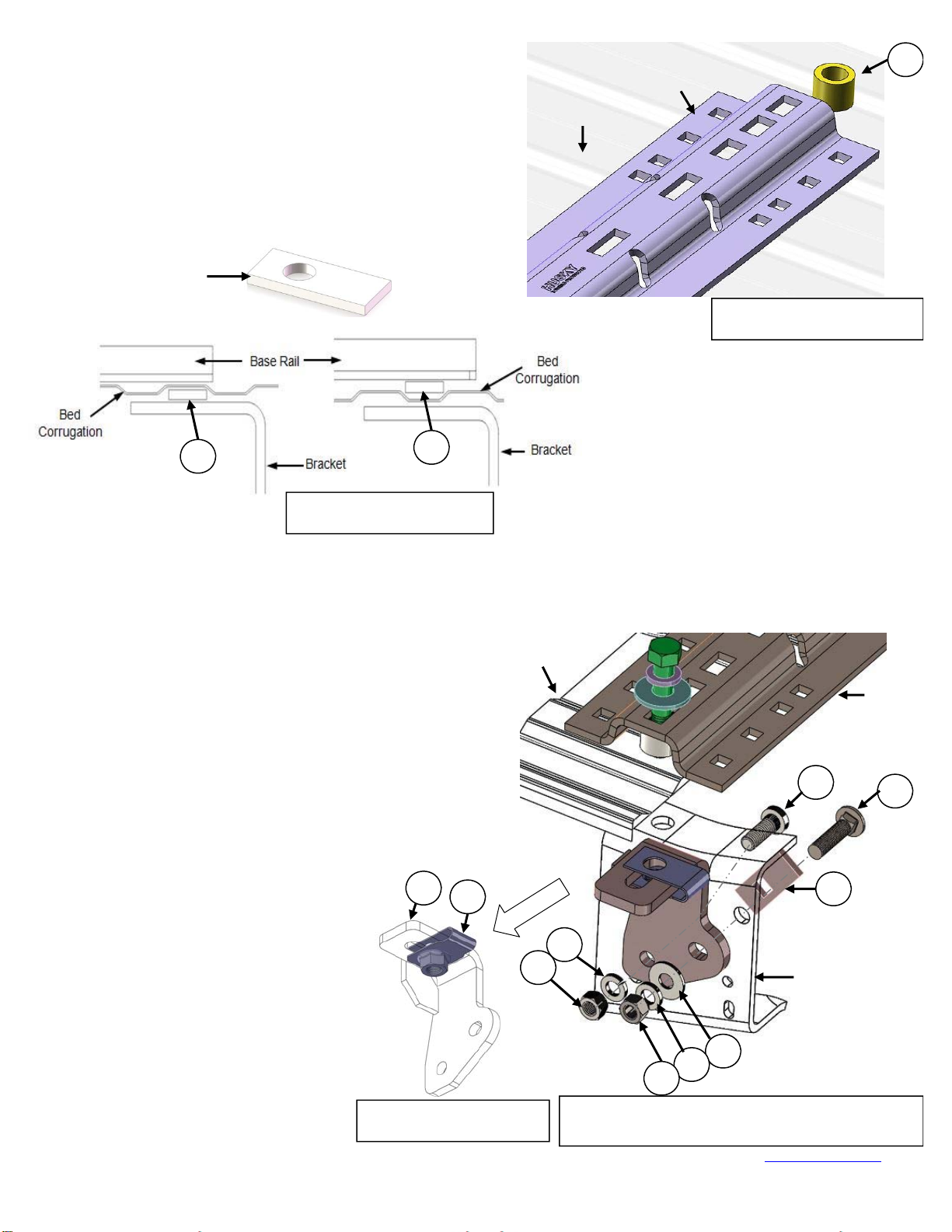

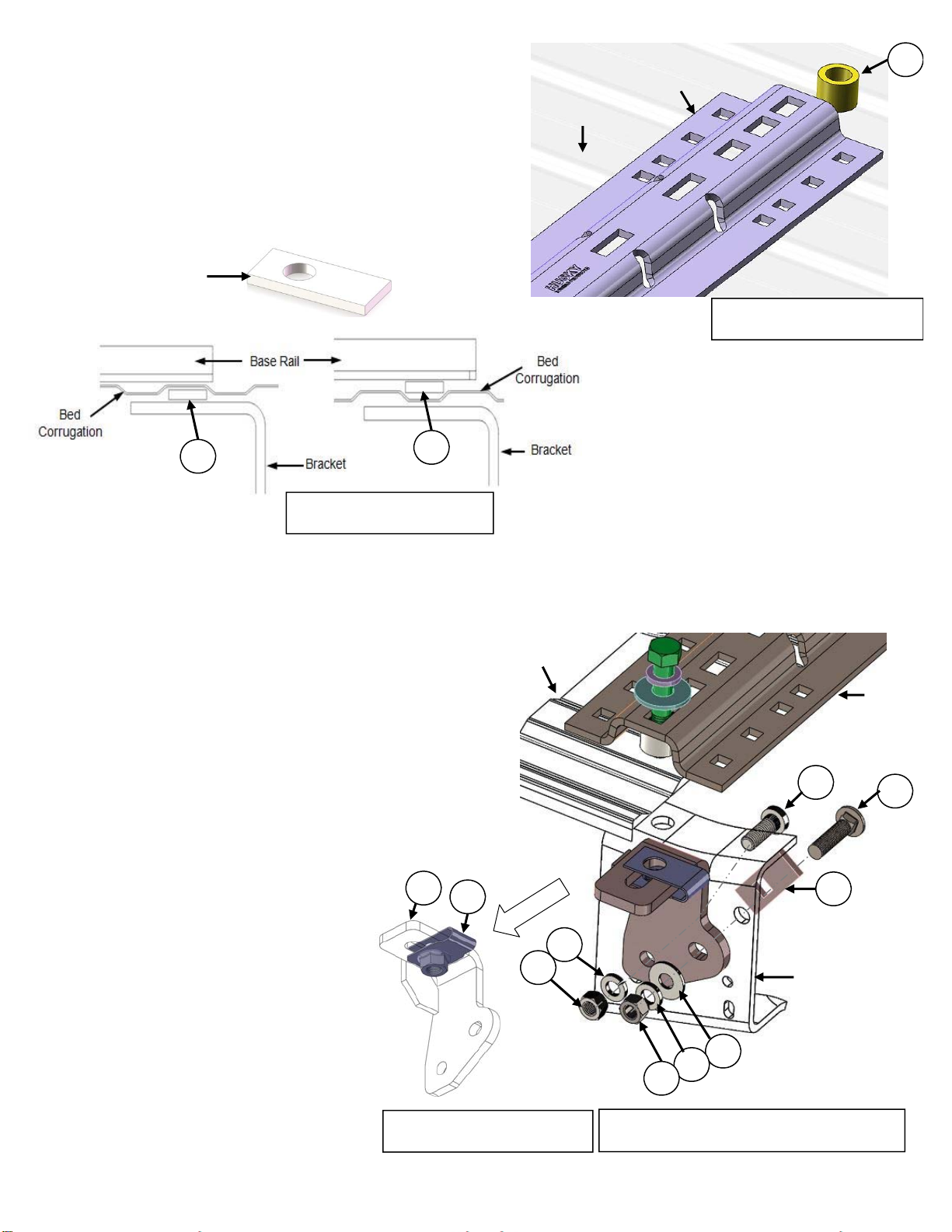

Bed Spacer
Plate(# 9)
9
9
Illustration“D”
BedRail
TruckBed
8
Illustration“E”
7.Thebedcorrugationabovethe
bracketisUP,leavingaspaceabove
thebracket.Insertthesortendof
spacerplate(#9)inthislocationas
shownonIllustrationtration “E”.
8.Positionthebracketssothattheyresttightly
againsttheflatsideofthetruckframeand
underneathsurfaceoftruckbed.Dropthe5/8”
hexbolts(#5)downthroughthelockwasher(#6),
flatwasher(#7),bedrails,spacersandbrackets.Be
surethebracketsaretightagainstthesideoftruck
framebeforetighteningbolts.Handtightenthe
5/8”hexbolts.
Illustration“F”
11
TRUCK
FRAME
14
15
16
12
13
12
13
TRUCKBED
BASE
RAIL
10
FRONTDRIVERSIDESHOWN
1
9.Beforedrillinganyholesintruck
frame,checkinsidetheframetobe
surethattherearenowires,brake
linesorotherobstructionsinthe
framewhichmaybecontactedby
thedrill.Eachofthebracketsmust
beattachedwithtwobolts.
TheDriversidefrontbracketis
attachedwithonewheelboltthrough
drilledhole#1andthecarriagebolt
throughthehole#2.Thecarriagebolt
(#14)passthroughspacerplate(#15),
frame,bracket(#1),flat
washer(#16),lockwasher(#12)and
hexnut(#13).SeeIllustrationtration
“F”.
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐5

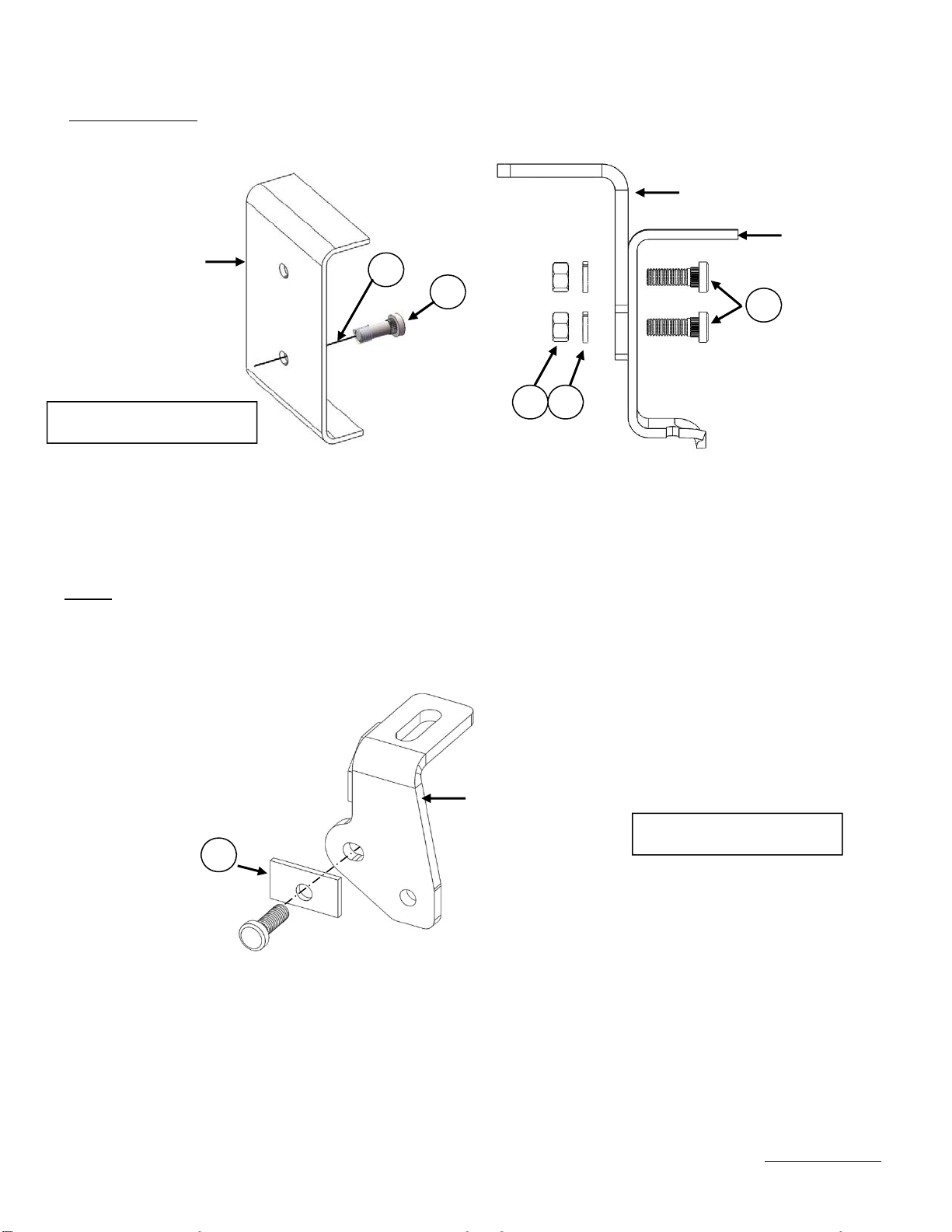

10.Thethreeremainingbracketsmustbeattachedtotheframeofthetruckwithtwo1/2”wheelbolts(#11).
Drill17/32”holesthroughthesideofthetruckframeusingthetwoholesineachbracketasguides.
SeeIllustration“G”.
CAUTION:HolesMUSTbedrilled17/32”diameter,sothatthespecialwheelboltswill
seatproperly.Ifholesaretoosmall,theboltmaybreak.Ifholesaretoolarge,theboltwillnotgripproperly.
11.Placethe½”wheelbolts(#11)intotheframefirstandthenoutthroughthebrackets.Someapplicationswill
requiretheuseofapullwire(#18)toaligntheboltsintothedrilledholesintheframe.Threadthe
pullwirecoilovertheendofthewheelboltandpullthroughframeandbracket.
SeeIllustration“G”.
NOTE:Onsomeapplications,aspacerplate(#17)mayberequiredontheinsideofthetruckframeatthe
upperholeonthedriverandpassengersiderearbrackets(#3)and(#4)beforeinsertingthewheelbolts.See
Illustration“H”forcorrectlocation.Secureeachbrackettothetruckframe.Theknurledportionofthebolts
willlockintotheframeholesasthenutsaretightened.Theuseofairwrenchwillmakeinstallationeasier.
11 11
18
1213
Illustration“G”
17
TRUCK
FRAME
TRUCK
FRAME
BRACKET
BRACKET
Illustration“H”
12.Tightenall1/2”attachmentboltsto75ft.‐lbs.torque.Failuretotightenboltsasdescribedmayresultin
fastenerlossorfailure.
13.Tighteneach5/8”bedrailattachmentboltto150ft.‐lbs.torque.Failuretotightenboltsasdescribedmay
resultinfastenerlossorfailure. DONOTapplytorquetothenutportionoftheclipnuts(#10).Youwill
DAMAGEit.
TRUCKFRAMENOTSHOWN
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐6

14.Re‐installtheplasticwheelwellfillerpanelsremovedinstep1usingtheoriginalfasteners
15. Checkeachrailhitchpinforfreedomofmovementinthebedrailconnection.Adjustuprights,ifnecessary,byplacing
shim31582or30243betweentheuprightandthecrossmembertoobtainfreepinmovement.
SeeIllustration“I”.Shims31582&30243soldseparately.

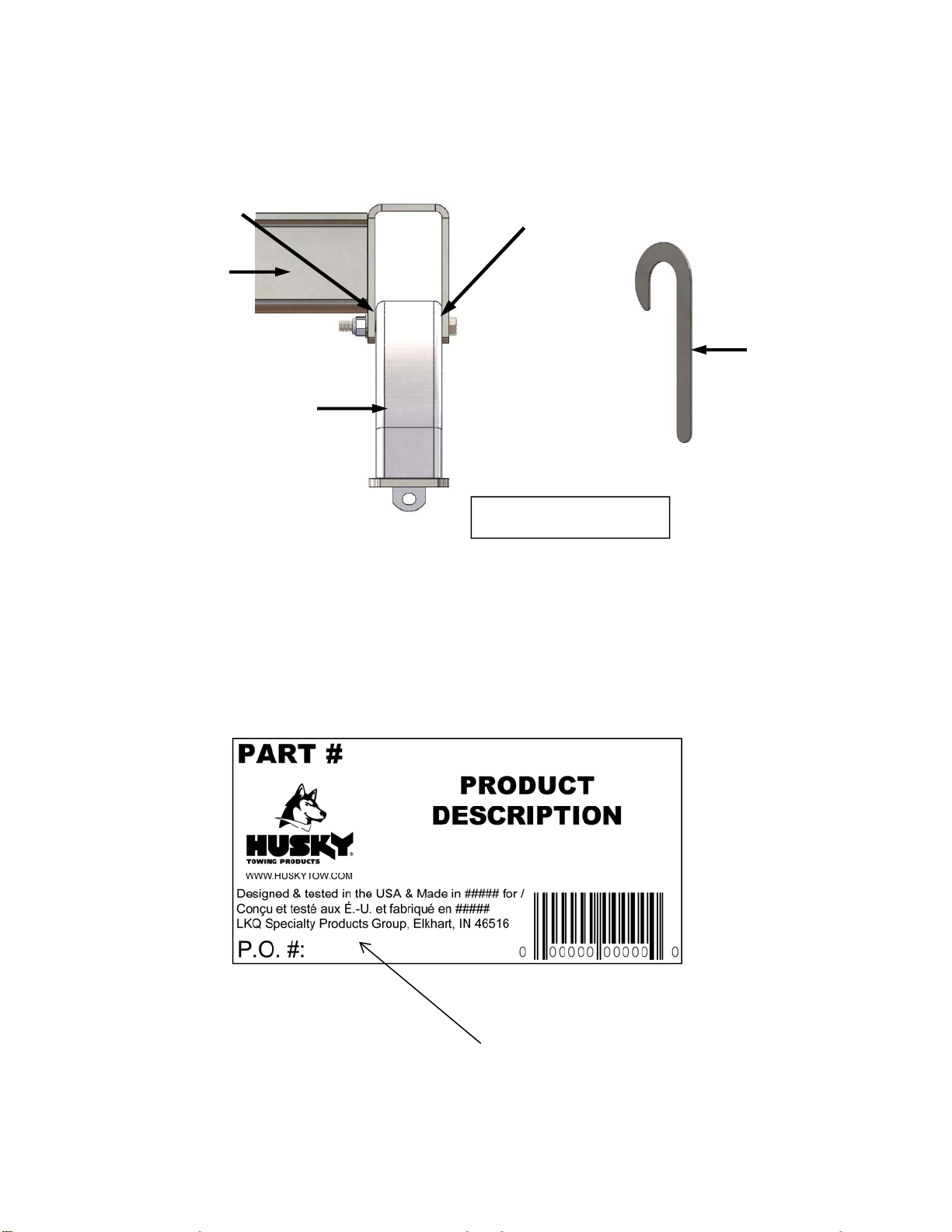

Crossmember
Upright
Shim
Shim Location
Shim Location
Illustration“I”
ThedatecodeforthisproductislocatedontheUPClabel.
Pleaseretainthisinfoforyourrecords.
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐7

WarrantyTerms:
5YearLimitedWarranty:
This warranty applies solely to Husky 5th Wheel Installation Kit manufactured by DTS Mfg. for Husky
Towing Products.
Husky Towing Products and DTS Mfg. make no guarantees or warranties for products not manufactured
by DTS Mfg. Such products are covered solely under any applicable warranty of the manufacturer. It is
always recommended that the operating instructions and guarantee instructions provided by the
manufacturer are followed.
DTS Mfg. warrants its products to be free from manufacturing and material defects to the original
purchaser for the length of warranty stated above from the date of retail purchase. If any products are
found to have a manufacturing or material defect, the product will be replaced or repaired at the option of
Husky Towing Products and DTS Mfg. with proof of purchase by the original purchaser. The original
purchaser shall pay all transportation and shipping costs associated with the return of the defective
product and the defective product shall become the property of DTS Mfg.
The Warranty applies to DTS Mfg. products used for individual and recreational purposes. Commercial
usage of the DTS Mfg. products limits the warranty to 90-days from date of purchase.
The Warranty applies only to DTS Mfg. products which are found to be defective in manufacturing or
material. This warranty does not apply to normal wear and tear of the finished placed on DTS Mfg.
products.
Husky Towing Products and DTS Mfg. are not responsible for any labor costs incurred for removal or
replacement of the defective product.
Husky Towing Products and DTS Mfg. are not responsible for repair or replacement of any product under
the limited warranty where the product was improperly installed, misapplied, altered, abused, neglected,
overloaded, misused or damaged as a result of an accident, including any use of the product not in
accordance with all product operating and safety instructions.
Without limiting the generality of the foregoing, Husky Towing Products and DTS Mfg. shall under no
circumstances be liable for any incidental or consequential loss or damage whatsoever arising out of, or in
any way relating to any such breach of warranty or claimed defect in, or non-performance of the products.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above
exclusion or limitation may not apply to you.
This limited warranty gives you specific legal rights, and you may also have other rights that vary from
state to state.
AllProductslimitedtoVehicleTowRating,seeVehicleOwnersManual.Visitwww.huskytow.comforWarrantyInformation/
TechSupport.©2018LKQSpecialtyProductsGroup.AllRightsReserved.July25,2018‐Rev3Page‐8

Veuillez fournir une copie de ces instructions à l’utilisateur de ce produit. Ces
instructions fournissent des renseignements importants sur le fonctionnement et la
sécurité pour assurer une utilisation appropriée du produit. Faites une démonstration à
l’utilisateur sur la façon d’utiliser correctement le produit. Demandez à l’utilisateur de
démontrer comment utiliser correctement le produit. Consultez le démonstrateur de
poids de Husky à :
http://www.huskytow.com/product-support/?dir=Literature/ (requiert Microsoft Excel).
Veuillez lire et respecter toutes les instructions comprises dans ce manuel. Demandez
l’aide de votre commerçant ou installateur si vous ne comprenez pas l’utilisation
appropriée du produit. Ne retirez jamais les étiquettes du produit.
Instructions d’assemblage,
d’installation, de fonctionnement et
d’entretien
Nopièce :
33139
Ensemble de supports pour rails de base
Utilisation avec rails de base à 4 boulons 31323 ou à 10 boulons 30686. Rails de base non compris.
APPLICATION : Camions FORDF250,F350,F450SuperDuty(avecplateformede6‐1/2pietde8pi)
Diagramme de pièces
OUTILSREQUIS
Douille/clé¾poMèche¼po
Douille/clé13/16po Mèche9/16po
Douille/clé15/16po Mèche5/8po
Douille13mm Perceuse
Clédynamométriqued’une
capacitéde150lb/pi
Illustration«A»
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐9

Liste complète des pièces
Nopièce Description Qté Nopièce Description Qté
1Support avant côté conducteur 110 Écrou de collier 5/8 po 4
2Support avant côté passager 111 Boulon de roue 1/2 -13 X 1-1/2 po long 7
3Support arrière côté conducteur 112 Rondelle d’arrêt (1/2 po) 8
4Support arrière côté passager 113 Écrou hex. (1/2 po) 8
5 Boulon hex. 5/8 po -11 X 3-1/2 po 4 14 Boulon de carrosserie 1/2-13X 2 po long 1
6 Rondelle d’arrêt (5/8 po) 4 15 Plaque d’espacement pour boulon de
carrosserie ½ po 1
7 Rondelle plate (5/8 po) 4 16 Rondelle plate (1/2 po) 1
8 Tube d’espacement (1 po) 4 17 Plaque d’espacement 3/16 po d’épaisseur 2
9 Plaque d’espacement de plateforme 4 18 Fil de traction (1/2 po) 1
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐10

Respecter les instructions suivantes pour installer la sellette d’attelage. Une attention aux détails assurera une
installation rapide et de qualité. Comparer les pièces à la liste pour se familiariser avec l’ensemble.
MISE EN GARDE :
NE PAS installer les rails de montage sur des doublures de caisse en plastique. Ces doublures doivent
être coupées et retirées. Les rails de base peuvent être installés sur des doublures vaporisées sèches et
durcies. Note : consulter l’installateur pour connaître le temps de durcissement recommandé.
NE PAS installer cet ensemble sur un camion avec une plateforme de moins de 6 pi.
Utiliser seulement les boulons, les écrous et les rondelles fournis avec cet ensemble. Tous les boulons et
écrous sont de catégorie 5, à moins d’avis contraire.
Ces instructions ne sont que des lignes directrices. L’installateur et le propriétaire sont responsables
de l’installation réelle. Toujours mesurer le camion et la remorque avant d’installer l’attelage pour
s’assurer qu’il y a un dégagement au niveau de la cabine et du pare-chocs pour les virages.
1. Lesprotectionsdepuitsderouedoiventêtreretiréespouravoiraccèsauchâssisafind’installerlessupports.
2. Installerlesdeuxrailssurlaplateformeducamionentrelespuitsderoue.Attacherlatraversedelasellette
d’attelageauxmontants.Positionnerlesmontantsdelaselletted’attelageentrelesrailsdesortequeles
languettesàlabasedechaquemontantpuissents’installerdanslesencochesdesrails.Fixerlesmontantsen
placeàl’aidedestigesd’attelageetautrestigesfourniesavecl’ensembled’installationdelaselletted’attelage.
3. Pourlaplupartdesapplications,l’assemblagedelaselletted’attelagedoitêtrepositionnéafind’êtrecentré
approximativementau‐dessusdel’essieu(danscecas‐ci,devantl’essieu)etentrelespuitsderouesurleplancher
delaplateforme.
4.Positionnerl’ensemblederailsdanslaplateformeducamioncommelemontrel’illustration«B»àlapage3de
cemanueld’instructions.Lorsquel’attelageestcorrectementpositionnésurlaplateformeetquelesrailssont
parallèles,marquerquatrepointsdefixationsurlaplateformeenutilisantlestrouscarrésde5/8poindiqués
surleplancommepointsderéférence.Inspecterledessousdelaplateformeavantdepercerdestrouspour
s’assurerquelecâblage,lesconduitesdefreinsetlesautresobstructionssontretirésducheminetn’entrent
pasencontactaveclaperceuse.Retirerducheminl’assemblagedel’attelageetpercerquatretrousde5/8po
dediamètredanslaplateformeauxendroitsprécédemmentmarqués.
Vérifier la présence d’obstructions avant de percer. Le non-respect de cette consigne peut
entraîner des dommages aux conduites d’essence ou de freins, aux éléments structuraux,
etc. HUSKY TOWING PRODUCTS communique, au meilleur de sa capacité, les changements du fabricant
du véhicule remorqueur; cependant, l’installateur est ultimement responsable de prévenir les dommages
relatifs à l’installation.
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐11

(Rails de base à 10 boulons
no30686) plateforme de 29-
7/8 po 6 pi 6 po et 8 pi
(Rails de base à 4 boulons
no31323) plateforme 30-
5/16 po 6 pi 6 po et 8 pi
Les mesures
diagonales doivent
être identiques dans
les deux directions.
22 po
Extrémité arrière de la
plateforme du camion
Utiliser la première
encoche de
l’extrémité du rail de
base pour percer
des trous de boulon
de 5/8 po pour
chacun des rails.
Utiliser la première
encoche de
l’extrémité du rail de
base pour percer
des trous de boulon
de 5/8 po pour
chacun des rails.
Illustration«B»
Avant
CÔTÉCONDUCTEURILLUSTRÉ
CHÂSSIS
DU
CAMION
3
1
Plateformeducamion
TROU2DANSLE
CHÂSSISET
BOULONDE
CARROSSERIE
TROUPERCÉ1
ETBOULON
DEROUE
TROUPERCÉ
3‐4ET
BOULONDE
ROUE
Illustration«C»
Avant
5. Positionner les supports sous la plateforme, aux quatre points d’attache, et les aligner avec les trous
de 5/8 po percés dans la plateforme. Voir l’illustration « A » et « C » pour obtenir plus de détails sur la
position des supports.
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐12

6.Repositionnerlesrailssurlaplateformepourquele
bontroucarréde5/8poàl’extrémitédechaquerail
soitalignéau‐dessusdestrouspercés.Placeruntube
d’espacementde1po(no8)sousl’extrémitéde
chaqueraildeplateforme,alignéaveclestrouspercés.
Voirl’illustration«D»àlapage3.
Plaque d’espacement
de plateforme (no9)
9
9
Illustration«D»
Raildeplateforme
Plateformeducamion
8
Illustration«E»
7.L’ondulationdelaplateformeau‐
dessusdusupportestversleHAUT,
laissantunespaceau‐dessusdu
support.Insérerl’extrémitécourte
delaplaqued’espacement(no9)
danscetendroit,commelemontre
l’illustration«E».
8.Positionnerlessupportspourqu’ilsreposent
fermementcontrelecôtéplatduchâssisducamionet
souslasurfacedelaplateformeducamion.Insérerles
boulonshexagonauxde5/8po(no5)danslarondelle
d’arrêt(no6),larondelleplate(no7),lesrailsde
plateforme,letubed’espacementetlessupports.
S’assurerquelessupportssontfermementappuyés
contrelecôtéduchâssisducamionavantdeserrerles
boulons.Serreràlamainlesboulonshexagonauxde
5/8po.
Illustration«F»
11
CHÂSSIS
DU
CAMION
14
15
16
12
13
12
13
PLATEFORME
DUCAMION
RAIL
DE
BASE
10
CÔTÉCONDUCTEURAVANTILLUSTRÉ
1
9.Avantdepercerdestrousdanslechâssisdu
camion,vérifieràl’intérieurduchâssispour
s’assurerqu’iln’yapasdecâbles,de
conduitesdefreinsoud’autresobstructions
danslechâssisquipourraiententreren
contactaveclaperceuse.Chacundes
supportsdoitêtrefixéavecdeuxboulons.
Lesupportavantducôtéconducteurest
fixéavecunboulonderouedansletrou
percéno1etleboulondecarrosseriedans
letrouno2.Leboulondecarrosserie(no14)
s’insèredanslaplaqued’espacement(no
15),lechâssis,lesupport(no1),larondelle
plate(no16),larondelled’arrêt(no12)etle
boulonhex.(no13).Voirl’illustration«F».
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐13

10.Fixerlestroisautressupportsauchâssisducamionavecdeuxboulonsderouede½po(no11).
Percerdestrousde17/32podanslecôtéduchâssisducamionenutilisantlesdeuxtrousdechaquesupport
commeguide.Voirl’illustration«G».
MISEENGARDE:LestrousDOIVENTêtrepercésà17/32podediamètrepourpermettreauxboulonsderoue
spéciauxdes’installercorrectement.Silestroussonttroppetits,leboulonpourraitsebriser.Silestroussonttrop
grands,leboulonnes’agripperapascorrectement.
11.Placerlesboulonsderouede½po(no11)danslechâssisenpremier,puisdanslessupports.Certaines
applicationsvontnécessiterl’utilisationd’unfildetraction(no18)pouralignerlesboulonsdanslestrous
percés.Fileterlabobinedufildetractiondansl’emboutduboulonderoueettireràtraverslechâssisetle
support.Voirl’illustration«G».
NOTE:Pourcertainesapplications,uneplaqued’espacement(no17)peutêtrerequiseàl’intérieurduchâssis
ducamionauniveaudutrousupérieurpourlessupportsarrière(no3)et(no4)ducôtéconducteuretpassager
avantd’insérerlesboulonsderoue.Voirl’illustration«H»pourconnaîtrelapositionappropriée.Fixerchaque
supportauchâssisducamion.Lapartiemoletéedesboulonsseverrouilleradanslestrousduchâssislorsqueles
écrousserontserrés.L’utilisationd’uneclépneumatiquesimplifieral’installation.
11 11
18
1213
Illustration«G»
17
CHÂSSIS
DU
CAMION
CHÂSSIS
DU
CAMION
SUPPORT
SUPPORT
Illustration«H»
12.Serrertouslesboulonsd’attachede½poàuncouplede75lb/pi.Lenon‐respectdesinstructionsdeserrage
desboulonssusmentionnéespeutentraînerlaperteouladéfaillancedesattaches.
13.Serrerchaqueboulond’attachede5/8poduraildeplateformeàuncouplede150lb/pi.Lenon‐respectdes
instructionsdeserragedesboulonssusmentionnéespeutentraînerlaperteouladéfaillancedesattaches. NEPAS
appliquerdecoupleàlapartieécroudescolliersd’écrous(no10).CelalesENDOMMAGERA.
CHÂSSISDUCAMIONNONILLUSTRÉ
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐14

14.Réinstallerlespanneauxdesprotectionsdepuitsderoueretirésàl’étape1enutilisantlesattachesd’origine.
15. Vérifierchaquegoupilled’attachedurailpourassurerunelibertédemouvementdansleraccordementdurailde
plateforme.Ajusterlesmontants,sinécessaire,enplaçantunecale31582ou30243entrelemontantetlatraverse
pourassurerlalibertédemouvementdelagoupille.Voirl’illustration«I».Lescales31582et30243sontvendues
séparément.
Traverse
Montant
Cale
Position de la cale
Position de la cale
Illustration«I»
Lecodededatedeceproduitestsituésurl’étiquetteUPC.
Veuillezconservercetteinformationpourvosdossiers.
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐15

Modalitésdelagarantie
Garantielimitéede5ans
La présente garantie s’applique uniquement à l’ensemble d’installation de sellette d’attelage fabriqué par
DTS Mfg. pour Husky Towing Products.
Husky Towing Products et DTS Mfg. n’offrent aucune garantie pour les produits non fabriqués par DTS
Mfg. De tels produits sont uniquement couverts en vertu de toute garantie applicable du fabricant. Il est
toujours recommandé de respecter les instructions d’utilisation et les instructions de la garantie fournies
par le fabricant.
DTS Mfg. garantit à l’acheteur original que ses produits sont exempts de défauts de fabrication et de
matériau pendant la durée de la garantie indiquée ci-dessus à partir de la date d’achat au détail. Tout
produit qui fait l’objet d’un défaut de fabrication ou de matériau sera remplacé ou réparé au choix de
Husky Towing Products et de DTS Mfg. avec une preuve d’achat présentée par l’acheteur original.
L’acheteur original paiera tous les coûts de transport et d’expédition liés au retour du produit défectueux
et le produit défectueux deviendra la propriété de DTS Mfg.
La garantie s’applique aux produits de DTS Mfg. utilisés à des fins personnelles et de loisir. L’utilisation
commerciale des produits de DTS Mfg. limite la garantie à 90 jours à partir de la date d’achat.
La garantie s’applique uniquement aux produits de DTS Mfg. qui comportent des défauts de fabrication ou
de matériau. La présente garantie ne s’applique pas à l’usure normale du fini et du revêtement des
produits de DTS Mfg.
Husky Towing Products et DTS Mfg. ne sont pas responsables des coûts de main-d’œuvre encourus pour
le retrait ou le remplacement du produit défectueux.
Husky Towing Products et DTS Mfg. ne sont pas responsables de la réparation ou du remplacement d’un
produit en vertu de la garantie limitée si le produit est installé de manière inappropriée, mal appliqué,
modifié, abusé, négligé, surchargé, mal utilisé ou endommagé en raison d’un accident, y compris toute
utilisation du produit qui n’est pas conforme aux instructions d’utilisation et de sécurité du produit.
Sans limiter la portée générale des dispositions précédentes, Husky Towing Products et DTS Mfg. ne
seront en aucune circonstance tenus responsables de toute perte ou de tout dommage imprévu ou
indirect d’une quelconque nature découlant d’une violation de la garantie, ou lié à une telle violation, ou à
un défaut signalé ou à l’absence de performance des produits. Certains états ou certaines provinces ne
permettent pas d’exclusion ou de limitation de dommages imprévus ou indirects; par conséquent,
l’exclusion ou la limitation susmentionnée pourrait ne pas s’appliquer à vous.
La présente garantie limitée vous confère des droits légaux précis, et vous pourriez également avoir
d’autres droits qui varient d’un état ou d’une province à l’autre.
Touslesproduitssontlimitésàlacapacitéderemorquageduvéhicule.Consultezlemanueldupropriétaireduvéhicule.Visitez www.huskytow.com pour
obtenirdel’informationsurlagarantieoudusoutientechnique.©LKQSpecialtyProducts Group,2018.Tousdroitsréservés.25juillet2018‐Rév.3
Page‐16

Entregue una copia de instrucciones al usuario final de este producto. Estas
instrucciones contienen información importante de operación y seguridad para el uso
adecuado de este producto. Demuestre el uso adecuado de este producto al usuario
final. Haga que el usuario final le demuestre que ha entendido el uso adecuado de este
producto. Consulte el demostrador de peso de husky en:
http://www.huskytow.com/product-support/?dir=Literature/. (requiere Microsoft excel)
Lea y siga las instrucciones incluidas en este manual. Pídale ayuda a su Vendedor /
Instalador si usted no entiende el uso adecuado del producto. Nunca quite del
producto ninguna de las calcomanías.
Instrucciones de Ensamblaje, Instalación
Operaciones y Mantenimiento P/N: 33139
Kit de Soportes de Riel Base
Use con rieles base de 4 pernos 31323 o 10 pernos 30686. Este Kit no incluye Rieles Base.
APLICACIÓN: FORDF250,F350,F450SuperdutyPick‐Ups(c/plataforma6‐1/2’&8’)
Diagrama de Partes
Herramientas Requeridas
Llave detubo 3/4" Broca 1/4"
Llave detubo 13/16" Broca 9/16"
Llave detubo 15/16" Broca 5/8"
Socket13mm Taladro
Llave deTorsión 150 lb.ft
Ilustración“A”
TodoslosProductoslimitadosalaClasificacióndeRemolquedeVehículos,veaelManualdelPropietario.Visitewww.huskytow.compara
InformacióndeGarantía/SoporteTécnico.©2018LKQSpecialtyProductsGroup.DerechosReservados.Julio25,2018‐Rev3Page‐17

Lista de Partes Completa
ItemNo. Descripción Cant. ItemNo. Descripción Cant.
1Soporte delantero del lado del conductor 110 Clip Tuerca 5/8 4
2Soporte delantero del lado del pasajero 111 Perno de rueda, 1/2 -13 X 1-1 / 2" de largo 7
3Soporte trasero del lado del conductor 112 Arandela de seguridad (1/2") 8
4Soporte trasero del lado del pasajero 113 Tuerca hexagonal (1/2") 8
5Perno con cabeza hexagonal, 5/8 -11 X
3-1/2" 4 14 Perno Roscado 1 / 2-13X2" de largo 1
6Arandela de seguridad (5/8 ") 415
Placa espaciadora para perno roscado de
1/2" 1
7Arandela plana (5/8 ") 4 16 Arandela plana (1/2") 1
8Tubo espaciador (1 ") 4 17 Placa espaciadora 3/16" de grosor 2
9Placa espaciadora de plataforma 4 18 Cable de Tracción (1/2”) 1
TodoslosProductoslimitadosalaClasificacióndeRemolquedeVehículos,veaelManualdelPropietario.Visitewww.huskytow.compara
InformacióndeGarantía/SoporteTécnico.©2018LKQSpecialtyProductsGroup.DerechosReservados.Julio25,2018‐Rev3Page‐18

Las siguientes instrucciones deben ser usadas para montar la quinta rueda. El cuidado y la atención a los detalle
asegurará una instalación rápida y de calidad. Revise las piezas en la lista para familiarizarse con el kit.
PRECAUCIÓN:
NO instale rieles de montaje sobre revestimientos plástico para batea. El revestimiento plástico debe ser
cortado. Puede instalar rieles de base sobre revestimientos de rociado. Nota: Consulte con el instalador
acerca del tiempo de curado recomendado.
NO instale este kit en camiones con plataformas menores a 6’.
Use únicamente los pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos y
tuercas son Grado 5 a menos que se indique algo distinto.
Estas instrucciones son sólo guías. La instalación efectiva es responsabilidad del instalador y el
propietario. Mida siempre el vehículo y el remolque antes de instalar el enganche para asegurarse de
que haya espacio libre alrededor de la cabina y el parachoques para permitir giros.
1. Esnecesarioquitarlosrevestimientosdelospasaruedas paraaccederalchasisycolocarlossoportes.
2. Coloquelosdosrielessobrelaplataformadelcamiónentrelospasaruedas.Fijefirmementeeltravesañodela
5taruedaalossoportes.Coloquelossoportesde5taruedaentrelosrielesdelaplataformademodoquelas
lengüetasenlabasedecadasoporteencajenenlasranurasdelosrielesdelaplataforma.Asegurelossoportes
ensulugarconlospasadoresdeenganchederielylashorquillassuministradasconelkitdeinstalaciónde5ta
rueda
3. Enlamayoríadelasaplicaciones,elconjuntode5taruedadebecolocarsedemaneraqueesté
aproximadamentecentradosobreelejedelcamión(enestecaso,delantedeleje)yentrelospasaruedas enel
pisodelaplataforma.
4.ColoqueelconjuntodelrielenlaplataformadelcamióncomosemuestraenlaIlustración"B",página3,de
estahojadeinstrucciones.Cuandoelengancheestécorrectamenteposicionadoenlaplataformaylosrielesde
laplataformaesténparalelos,marquecuatropuntosdefijaciónusandocomoguíalosorificioscuadradosde
5/8"indicadosenlailustración.Revisedebajodelaplataformaantesdeperforarlosagujerosparaverquetodo
elcableado,líneasdelosfrenosuotrasobstruccionesseretirendelcaminoynoseantocadosporeltaladro.
Retireelconjuntodelengancheytaladrecuatroagujerosde5/8"dediámetroatravésdelaplataformaenlos
puntospreviamentemarcados.
Revise si hay obstrucciones antes de taladrar. No hacer esto puede causar daño a tuberías
combustible o frenos, partes estructurales, etc. HUSKY TOWING PRODUCTS hace todo lo posible
por comunicar cambios del fabricante de vehículos de remolque; sin embargo, corresponde al
instalador la responsabilidad final de evitar daños debido a la instalación.
TodoslosProductoslimitadosalaClasificacióndeRemolquedeVehículos,veaelManualdelPropietario.Visitewww.huskytow.compara
InformacióndeGarantía/SoporteTécnico.©2018LKQSpecialtyProductsGroup.DerechosReservados.Julio25,2018‐Rev3Page‐19

(10 Bolt Base Rails #30686)
29-7/8” 6’-6” & 8’ Box
(4 Bolt Base Rails #31323)
30-5/16” 6’-6” & 8’ Box
Las medidas
diagonales deben ser
iguales en ambas
direcciones como se
muestra.
22”
Borde trasero de la
plataforma del camión
Use la 1ra ranura
desde el extremo del
riel base para abrir
agujeros para los
pernos de 5/8” en
ambas ubicaciones
de los rieles.
Ilustración“B”
Frontal
LADODELCONDUCTOR
CHASIS
3
1
PLATAFORMADELCAMIÓN
AGUJERO2ENEL
CHASISYPERNO
ROSCADO
AGUJERO1
PERFORADO
YPERNODE
RUEDA
AGUJEROS3,4
PERFORADOSY
PERNODERUEDA
Ilustración“C”
Frontal
5. Coloque los soportes debajo de la plataforma, en las cuatro ubicaciones de fijación y alinee con los
orificios de 5/8" perforados en la plataforma. Vea las Ilustraciones "A" y "C" para tener detalles sobre
la ubicación del soporte,
TodoslosProductoslimitadosalaClasificacióndeRemolquedeVehículos,veaelManualdelPropietario.Visitewww.huskytow.compara
InformacióndeGarantía/SoporteTécnico.©2018LKQSpecialtyProductsGroup.DerechosReservados.Julio25,2018‐Rev3Page‐20
Use la 1ra ranura
desde el extremo del
riel base para abrir
agujeros para los
pernos de 5/8” en
ambas ubicaciones
de los rieles.
