IPC 146743 User manual

FDV
PW-H101 2021 NE 3x400v
Art.nr.: 146743
EAN: 7050481467437
Vår nye varmtvannsserie er endelig her. PW-H101 blir vår kraftigste mobile
varmtvannsvasker og kommer meget velutstyrt. PW-H101 er utstyrt med sikkerhetssystemer
som flammevakt, lekkasjesikring og tørrkjøringssikring for å nevne noen. Den har et
kontrollpanel med et digitalt display som varsler om det skulle oppstå en feil, noe som er
med på å øke brukervennligheten på maskinen. PW-H101-serien er også gjort mer
miljøvennlig. Den er produsert med opptil 60% gjenvunnet plast og i tillegg er opptil 90% av
komponentene er resirkulerbare. Den har også et ECO-modus som gjør at du kan redusere
dieselkostnader og utslipp med opptil 25%. PW-H61 serien har en saktegående
stempelpumpe noe som gjør den mindre støyende, lengre levetid og lavere servicekostnader.
I tillegg har vi oppgradert tilbehøret til pistol og lanser med KEW hurtigkoblinger. PW-H101 er
den perfekte maskin for landbruket, autobransjen og industrien.
Teknisk data
Spenning: 3x400 - 16,6 V-Amp
Vekt: 172 kg
Dimensjoner: 110x70x90 cm
FomaNorgeAS

Drift og vedlikehold
Driftsinstruks: - Koble maskinen til vannforsyning (maks 50°C - 2 til 8 bars trykk)
- Koble til strømforsyning etter spesifikasjoner på maskinens merkeskilt
- Fyll på diesel (ikke BIO) på på dieseltanken
- Fyll på avkalkningsvæske på tanken for avkalkingsvæske
- Sørg for at maskinen har tilstrekkelig tilluft og avtrekk. Luftforbruk: ca.300m³/t
- Koble på høytrykkslange, spylepistol og lanse
- Start maskinen med av/på bryteren på maskinen
- Sett ønsket temperatur på termostatbryteren
- Etter spyling med varmt vann bør man avslutte ved å spyle med kaldtvann i 1 minutt for nedkjøling av spiral
- Ved avsluttet arbeid, skru maskinen og vanntilførsel av, slipp av trykket ved å klemme inn spylepistolen
Rengjøring: - Vask maskinen med fuktig klut ved behov
Ettersyn/kontroll: Før og etter bruk:
- Gjør en visuell sjekk av maskinen og brukerutstyr, ved feil/mangler kontakt en autorisert servicepartner
- Sjekk oljenivået på høytrykkspumpen, ved lavt nivå etterfyll med olje( se bruksanvisning for korrekt oljetype)
- Se etter lekkasjer, ved lekkasje kontakt en autorisert servicepartner
- Sjekk vannfilteret (rengjør/bytt hvis tett/skadet)
Vedlikehold: - Ingen tiltak
FomaNorgeAS

HMS
HMS titak: - Rett strålen mot riktig punkt før avtrekk. Må ikke rettes mot mennesker eller dyr.
- Vær varsom med bruk av utstyret i nærheten av elektrisk utstyr
- Ikke lås avtrekket, bruk begge hender på avtrekker/spylepistol
- Sørg for oppsamling av vann ved bruk av miljøskadelige kjemikalier
- Tenk på støybelastning for omgivelsene. Velg riktig utstyr
Verneutstyr: Anbefalt verneutstyr ved høytrykkspyling:
- Vernebriller
- Hørselvern
- Gummiklær/ oljehyre
- Hansker
- Gummistøvler
Bruk av annet personlig verne- utstyr er avhengig av de krav omgivelsene setter og bruk av kjemikalier:
- Hjelm
- Gassmaske
Teknisk service
Produsent:
Importør: Foma Norge AS
Org. Nr.: 915 740 243
Adresse: Regnbueveien 6, 1405 Langhus, Norge
Telefon: [phone]
Epost: [email protected]
Web: foma.no
Avfallshåndtering
FomaNorgeAS

Standardutstyr
Pistol G6000 KEW
Art. nr: IPIP40022
Høytrykkslange 5/16"
20m
Art. nr: TBAP44379
HØYTRYKKSDYSE 1/4
LECH 15065
Art. nr: UGLN02303
Dobbel spylelanse
1000mm KEW
Art. nr: LCLC40033
Turbolanse 065
TPR255 KEW
Art. nr: LCPR40206
Reservedeler
Servicekit A PW-H101
2021
Art. nr: 171039
Servicekit B
1521/1721/2021/2015
Art. nr: 171008
FomaNorgeAS

Spare parts list
Ref: IDAC41522
Model: H.P. CLEANER PW-H101/4P D2021PT400/50N

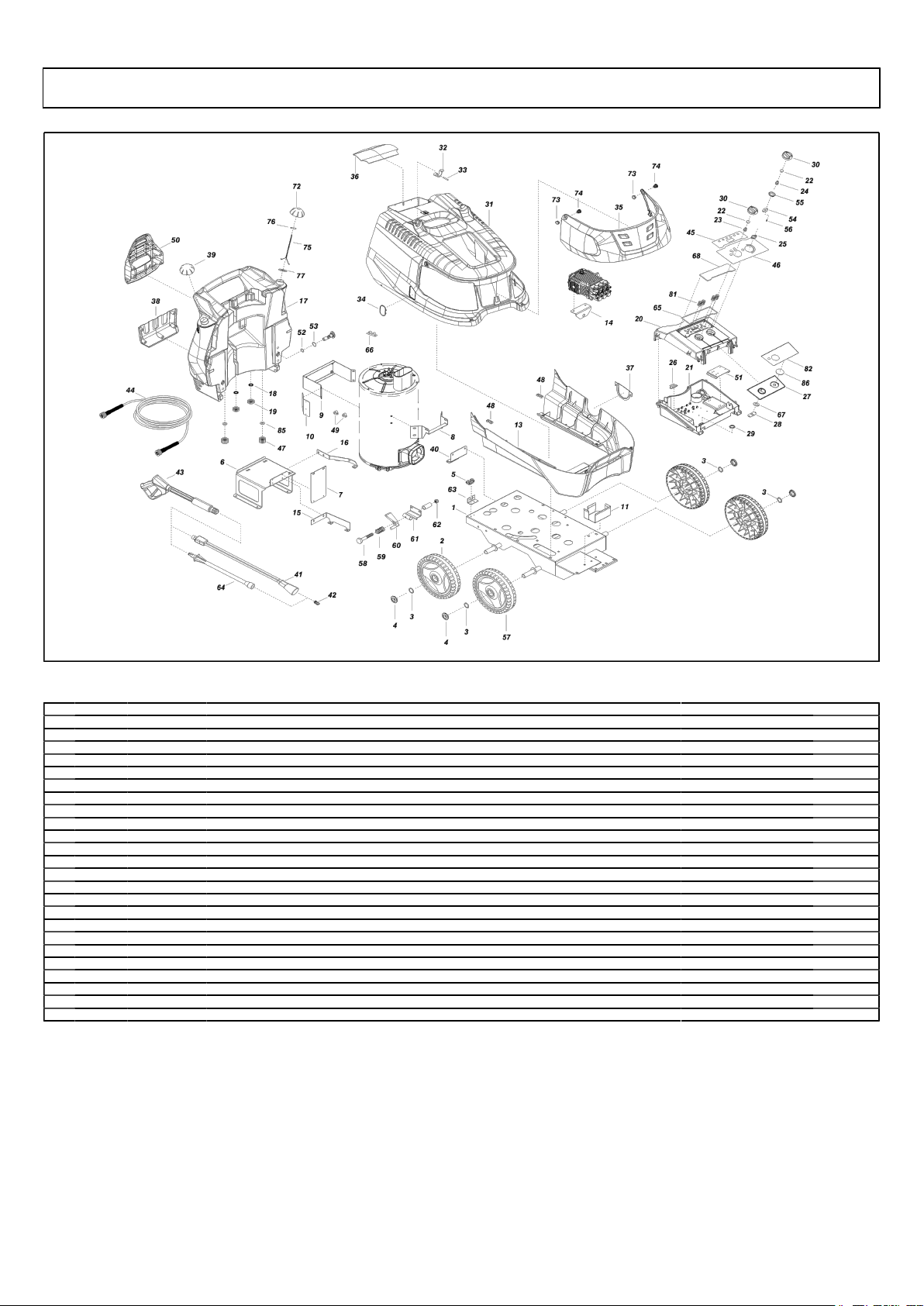

Table: LAMIERATO & ACC. - IDAC41522 Progressive number: 1
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 2
0001 LAFN41360 TROLLEY PW-H101/4W BK. 1,00 --
0002 RTRT40066 WHEEL D.300-D.25 FLY-IPC/2 GRN 2,00 --
0003 VTRS09813 WASHER D.25 4,00 --
0004 MPVR40734 HUB CAP D.50 G-48/IPC GR.368C 4,00 --
0006 LAFN40752 MOTOR SUPPORT PW-H100 ZC. 1,00 --
0007 LAFN41370 SUPPORT PW-H101 AN.ZC. 1,00 01/06/2023 --
0008 LAFN41371 SUPPORT PW-H101 PS.ZC. 1,00 01/06/2023 --
0009 LAFN40835 BRACKET PW-H35 PM.2 ZC 1,00 --
0010 LAFN40745 SUPPORT BRACKET PW-H100 ZC. 1,00 --
0011 LAFN40746 SUPPORT BRACKET PW-H100 ZC. 1,00 --
0013 MPVR41220 BLACK COVER PW-H101 INF.PP 1,00 --
0014 LAFN40747 VALVE BRACKET SIC. PW-H100 ZC 1,00 --
0015 LAFN40751 SUPPORT BRACKET PW-H100 LAT. 1,00 --
0016 LAFN40749 SUPPORT BRACKET PW-H100 ANT. 1,00 --
0017 MPVR41248 TANK PW-H101 Pl. PEHD BK. 1,00 --
0018 GUGO11489 GASKET D.22X1,5 2,00 --
0019 PVVR11806 DISCHARGE CAP FLL 2,00 --
0020 MPVR41257 BOX COVER PW-H Plus ABS BK. 1,00 --
0021 MPVR41268 CONTROL BOX PW-H101/61 PLUS C/F ABS 1,00 --
0022 GUGO25527 O-RING D. 14 X 3 NBR 70SH 2,00 --
0023 MPVR23482 TAIL PIECE TEC. TUV 1,00 --
0024 S MPVR40843 TAIL PIECE THERM.PW-H PL. 1,00 01/11/2016 --
0025 S MPVR41903 THICKNESS TERM.IM.PA66 1,00 --
0026 LAFN46067 SUPPORT L.60 P176 2,00 --
0027 MPVR40542 ANT. PANEL PW-H35 ABS BK. 1,00 --
0028 LAFN40922 JUNCTION BOARD PW-H35 D.14 ZC. 1,00 --
0030 MPVR49057 BLACK KNOB P176-M.RACE PA6 2,00 --
0031 MPVR41232 GREEN COVER PW-H101 SUP. PP GR.368C 1,00 --
0032 MPVR40485 RUBBER PW-H35 15-20BK. 1,00 --
0033 MPVR40534 PIN PW-H35 PP BK. 2,00 --
0034 MPVR41237 DOOR PW-H101 PPL NT. 1,00 --
0035 MPVR41225 DOOR PW-H61 PPL NERO 1,00 --
0036 MPVR41236 DOOR PW-H101 PT.PPL BK. 1,00 --
0037 MPVR40532 DOOR PW-H35 PPL BK.INF. 1,00 --
0037 ETET41550 LABEL PW-H FOMA IDRAUL. 1,00 --
0038 MPVR40533 TOOL HOLDER PW-H35 PP BK. 1,00 --
0039 MPVR45426 TANK CAP P176 PEHD 1,00 --
0040 LAFN40609 FOOT PW-H35/4W 1,00 --
0041 LCLC40033 LANCE LDP-L35 585P2+AR3-4 +1/4F 1,00 --
0042 UGLN02303 NOZZLE LECH 1/4 15065 2,00 --
0043 IPIP40022 GRIP G 6000+AT.AR4-K +SW.M 2V. 1,00 --
0044 TBAP44379 H.P. HOSE R1 MT 20 5/16" C/2 IRV ZC 1,00 --
0045 ETET41548 LABEL PW-H101 PLUS SUP. 1,00 --
0046 ETET41571 LABEL PW-H101/61 PLUS INF. 1,00 --

Table: LAMIERATO & ACC. - IDAC41522 Progressive number: 1
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 3
0047 MPVR41253 PROTECTION PW-H PLUS POLIC. 1,00 --
0047 MPVR20187 RING NUT M 39 X 3 2,00 --
0048 MPVR28554 CABLE FASTNER ELT 2,00 --
0050 MPVR40701 HOSE SUPPORT PW-H35 PP BK. 1,00 --
0052 GUGO01056 O-RING D. 18.72 X 2.62 NBR 70SH 2,00 --
0053 GUGO01197 O-RING D. 22.22 X 2.62 NBR 70SH 2,00 --
0054 S LAFN40763 PLATE PW-H28 POT. IX 1,00 --
0055 S LAFN40916 BUSHING D. 6- 9 L= 8 BZ.SINT. 1,00 01/11/2016 --
0056 S VTVR40014 PIN CH. 7 X 10 M4M/M4F NIK. 2,00 --
0057 RTRT40068 WHEEL D.250-D.25X 65 IPC/2 GRN 2,00 --
0058 VTVT14480 SCREW TE M 8X80 ZINC. UNI 1,00 --
0059 MLML11917 SPRING D. 14.5 X24 X2.2 1,00 --
0060 MPVR40751 TRIGGER H28/4W 1,00 --
0061 LAFN40762 BRACKET PW-H50/4W BK. 1,00 --
0062 VTDD00492 NUT M 8 ZINC 1,00 --
0064 LCPR40206 LANCE TRB.TPR-255+L 35+AR3 065 1,00 --
0067 LAFN40921 PLATE PW-H35 D.14 ZC. 1,00 --
0072 MPVR40401 TANK CAP P176 PEHD BL. C/F. 1,00 --
0073 MPVR41230 PIN PW-H61 INT.PP BK 2,00 --
0074 MPVR41229 PIN PW-H61 EST.PP BK 2,00 --
0075 VTVR40026 SMALL CHAIN 13MG. INX L=220 G.V-MSC. 1,00 --
0076 LAFN40498 PIN D. 6 X 12-15 IX 1,00 --
0081 MLML00518 SPRING TOUCH CT5 4,00 --
0085 GUGO40074 O-RING D. 37.47 X 5.34 NBR 70SH 2,00 01/06/2023 --
0086 MPVR40924 CAP PW-H35 PVC.BK 1,00 --

Table: LAMIERATO & ACC. - IDAC41522 Progressive number: 1
Ref. Part n. Part n. 2 Description Reference Price
Date: 05/07/2023 Selected part: IDAC41522 Page 4
POT KTRI40415 KIT P 20- 4 POT. VSH P11 PW-H POT 0024 0025 0054 0055 0056 --

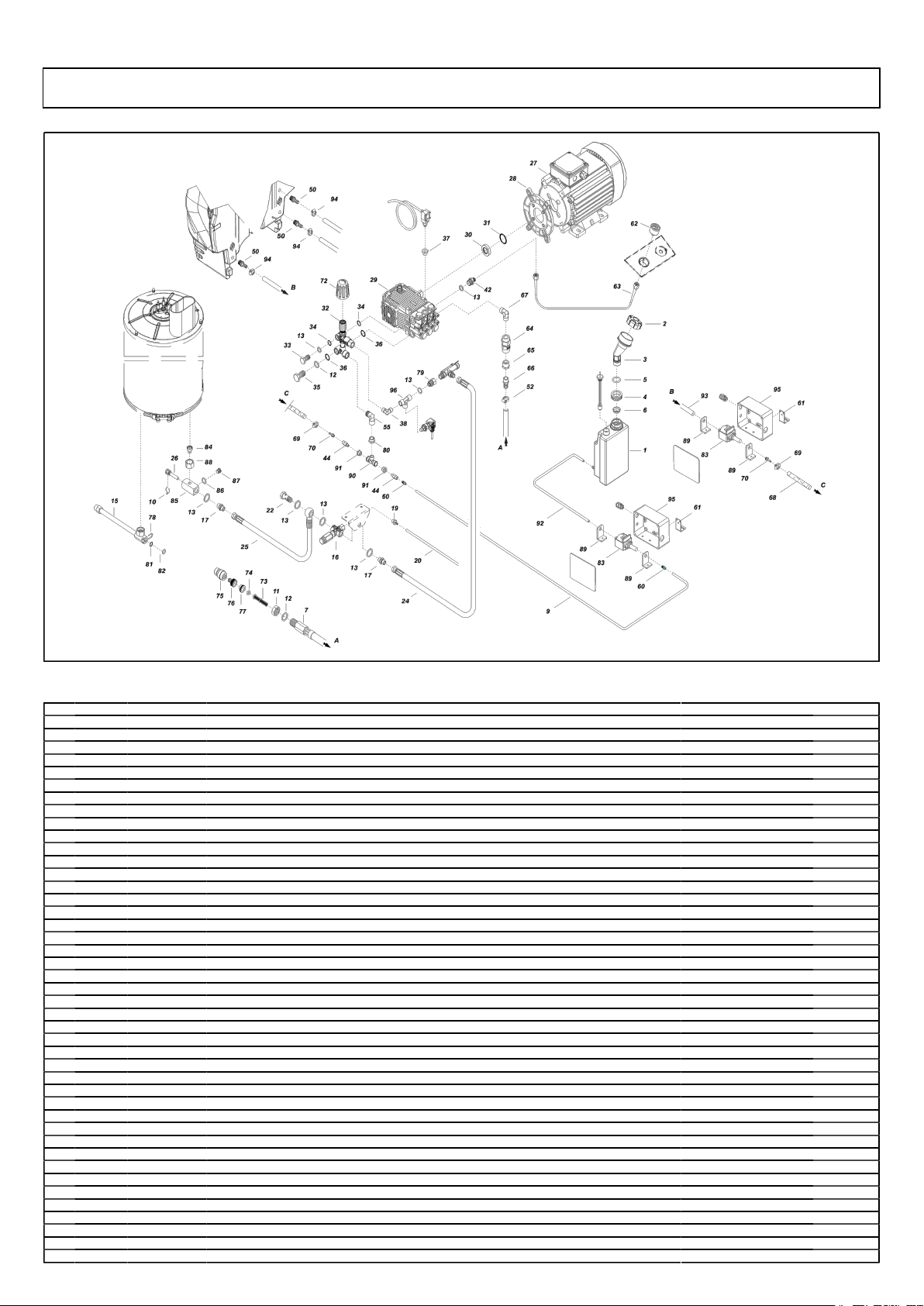

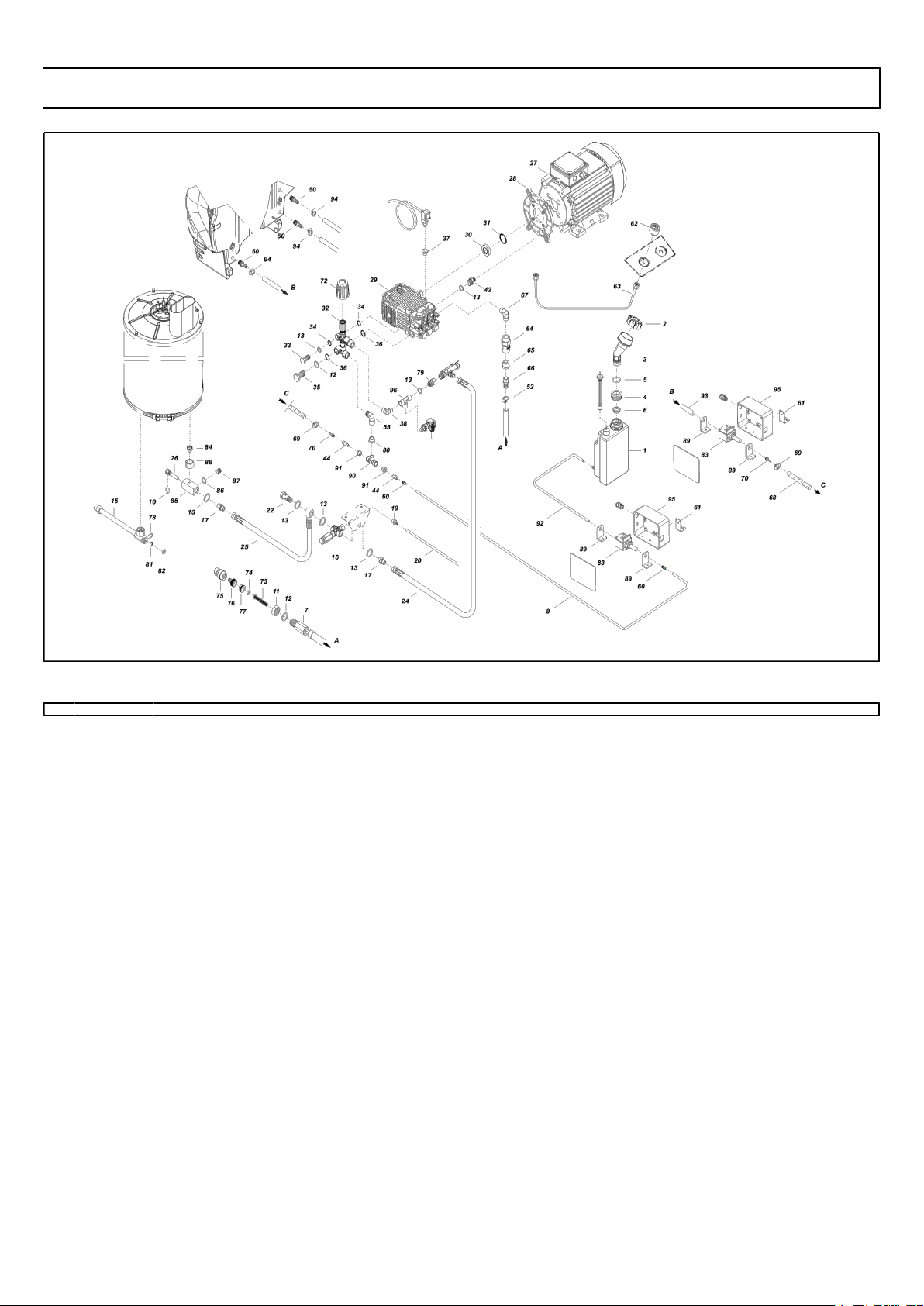

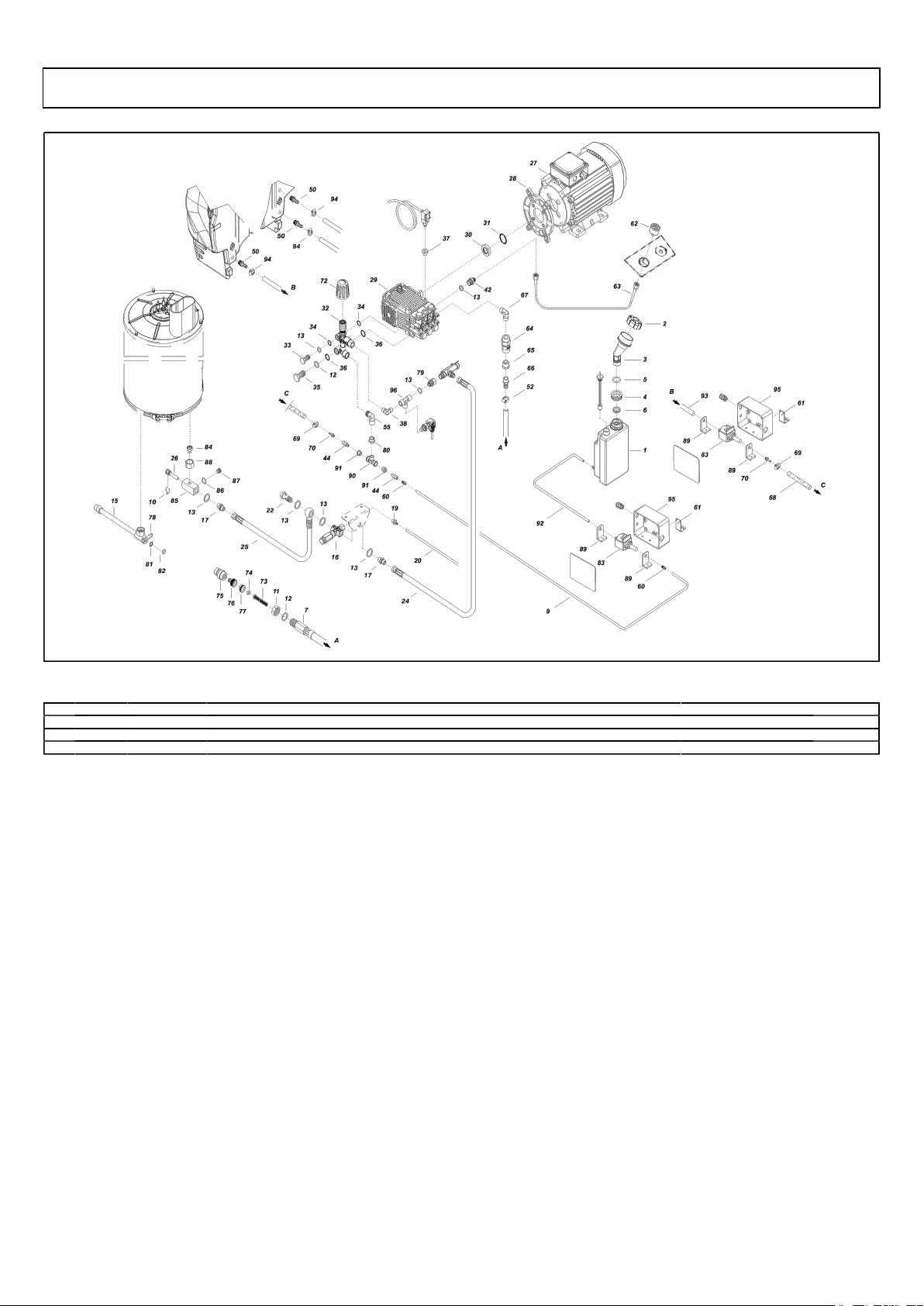

Table: POMPA MOT. RACC. - IDAC41522 Progressive number: 2
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 5
0001 MPVR40698 TANK KSM C/PE. 1,00 --
0002 MPVR40187 TANK CAP P215 PEHD C/F. 1,00 --
0003 MPVR41240 MANIFOLD A.CLCL PW-H61 PP NT. 1,00 --
0004 MPVR40739 TANK CAP KSM D.36.2 1,00 --
0005 GUGO89386 O-RING D. 30 X 5 NBR 70SH 1,00 --
0006 MPVR18582 CAP D.22 1,00 --
0007 TBBP40178 L.P. HOSE L=890 1/2M 0° 1,00 --
0009 TBBP11756 L.P. HOSE D. 4- 6 RILSAN NTR 0,26 --
0010 MLML02623 SPRING IMT 1,00 --
0011 RCDS49875 RING NUT 1/2"X 6 CH.27 OT. 1,00 --
0012 VTRS00549 WASHER D.21,5X27X1.5 (1/2) RM 1,00 --
0013 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 --
0013 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 --
0015 S RCDS21118 CONNECTOR KSM 1,00 --
0015 S RCDS21119 NUT KSM 1,00 --
0015 S RCDS40319 CONNECTOR G3/8F-1/4-P/NTC+2 M4 C.30 1,00 --
0015 S RCDS40041 CONNECTOR L=216 2X3/8M CN. ZC. 1,00 --
0015 S RCIN03753 MALE COUPLING M22-3/8 M-FA 1,00 --
0016 VVSC40033 VALVE SVT40 400B. LT.25 G 3/8" 1,00 --
0017 RCDS00610 NIPPLE 3/8 - 3/8 SV 1,00 --
0017 RCDS00610 NIPPLE 3/8 - 3/8 SV 1,00 --
0018 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 --
0019 RCDS03514 HOSE FITTING 3/8 M D. 5- 7 1,00 --
0020 TBBP93804 L.P. HOSE D. 6- 9 0,40 --
0021 FSVR72800 CLAMP D 8.3 - 8.8 1,00 --
0022 RCDS01371 SCREW G 3/8 A.P. 1,00 --
0023 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 2,00 --
0024 TBAP40288 HOSE-FITTING 5/16 250b L=360 0-0° 3/8F 1,00 --
0025 TBAP40265 HOSE-FITTING 3/ 8 R2 L=405 3/8OC -3/8F 1,00 --
0026 RCDS00593 SUMP IM 0-120 L=50 1,00 --
0027 MOTR40012 3PH MOTOR H100 HP 9 2/460-5/60 K.8M 1,00 --
0028 MFVR21735 COUNTERFLANGE MEC 112 2.V 1,00 --
0029 PPAP40063 PUMP RK 20.19 DX NC 21LT. 1,00 --
0030 RCDS40109 BUSHING AR RK OT 1,00 --
0031 GUGO42285 O-RING D. 35 X 2.5 VIT.70SH 1,00 --
0032 VVAZ40062 VALVE VRF-2 AR-R AF S/I. RG 1,00 --
0033 RCDS40172 SCREW 3/8 VRF-2 OT 4F. 1,00 --
0034 GUGO03510 O-RING D. 12.37 X 2.62 NBR 70SH 2,00 --
0035 RCDS40171 SCREW G 1/2 VRF-2 OT. 2F. 1,00 --
0036 GUGO01048 O-RING D. 15.88 X 2.62 NBR 70SH 2,00 --
0037 PVVR40175 CAP AR RR C/F. 1/8F+OR 1,00 --
0038 RCVR40590 ELBOW 3/8" M A.P. OT.MTM 1,00 --
0039 RCVR00575 ELBOW 1/2" M/F A10 1,00 --
0042 RCDS00608 NIPPLE 3/8 - 1/4 SV 1,00 --

Table: POMPA MOT. RACC. - IDAC41522 Progressive number: 2
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 6
0043 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 --
0044 VVSF43615 VALVE 1/8M-F OT. VIT. 250°C 2,00 --
0052 FSVR00431 CLAMP D. 16-25 1,00 --
0056 RCGR89343 FLOATER MTM 3/4 PP. S/F. +ADP.245 1,00 --
0060 RCVR14043 CONNECTOR DTT 1/8"M C1 D. 6/ 4 NIK 1,00 --
0060 RCVR14043 CONNECTOR DTT 1/8"M C1 D. 6/ 4 NIK 1,00 --
0061 LAFN41352 SUPPORT DET.PUMP. PW-H101 ZN 1,00 --
0061 LAFN41352 SUPPORT DET.PUMP. PW-H101 ZN 1,00 --
0062 MNMN18650 PRESSURE GAUGE 0-300 D.40 1,00 --
0063 TBAP40113 POLYAMIDE HOSE L=420 1/4F GR.-1/8F MN. 1,00 --
0064 VVSF40026 VALVE 3/4 F/F CK100 220bar 1,00 --
0065 RCVR40042 REDUCTION 3/4-1/2 M/F NIK 1,00 --
0066 RCVR73008 HOSE FITTING 1/2 D.17 454/A 1,00 --
0067 RCVR40153 ELBOW 3/4"-1/2" M OT. 1,00 --
0068 TBBP00051 DETERGENT HOSE D. 6-12 0,40 --
0069 FSVR00427 CLAMP D. 12 CLIC 66-110 1,00 --
0069 FSVR00427 CLAMP D. 12 CLIC 66-110 1,00 --
0070 RCDS21900 HOSE FITTING 1/8 M D. 3- 7 1,00 --
0070 RCDS21900 HOSE FITTING 1/8 M D. 3- 7 1,00 --
0072 MPVR41241 BLACK KNOB VRF-2 IPC 1,00 --
0073 FTAC30214 FILTER D.15X67 1,00 --
0074 GUGO37736 GASKET D. 10- 19 X 5 70SH 1,00 --
0075 RCVR29600 SOCKET PTC 3/4 F 1,00 --
0076 RCVR29602 CONNECTOR D. 1/2"-5/8" PTC 1,00 --
0077 RCVR37806 REDUCTION PTC 3/4-1/2 M/F 1,00 --
0078 LAFN40832 PLUG "U" SIST.NTC PW-H INX 1,00 --
0079 VTRS00548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 --
0079 RCVR00563 SWIVEL RACCORD 3/8 M/F 1,00 --
0080 VTRS00549 WASHER D.21,5X27X1.5 (1/2) RM 1,00 --
0080 RCVR02605 REDUCTION 1/2-3/8 M/F 1,00 --
0081 GUGO27030 O-RING D. 6 X 3 VIT 70SH 1,00 --
0082 GUVR40089 ANTI-EXTR.RING D. 6.6X11.9X1.5 PTFE 1,00 --
0083 PPEL40002 PUMP BY-P.230V E 505/OT 1/8"F 1,00 --
0084 RCDS21118 CONNECTOR KSM 1,00 --
0085 RCDS40323 CONNECTOR G 1/2F -3/8F +2xG1/4F 30 1,00 --
0086 VTRS04931 WASHER COPPER D.13X19X1.5 1,00 --
0087 RCVR00659 CAP 1/4 M 1,00 --
0088 RCDS21119 NUT KSM 1,00 --
0089 ABGO00010 SUPPORT ANTIVIBRANTE POMPA L15-20 2,00 --
0090 RCVR40121 CONNECTOR TEE 3/8 F/M/F A12 1,00 --
0091 RCVR03760 REDUCTION 3/8-1/8 M/F 2,00 --
0092 TBBP85832 L.P. HOSE D. 5- 8 0,33 --
0093 TBBP93804 L.P. HOSE D. 6- 9 0,35 --
0094 FSVR11957 CLAMP D. 9.5-12 CLIC 1,00 --

Table: POMPA MOT. RACC. - IDAC41522 Progressive number: 2
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 7
0094 FSVR11957 CLAMP D. 9.5-12 CLIC 1,00 --
0095 MEVR40323 CONTROL BOX GER. 150X110X75 H61/101 1,00 --
0095 MEVR40323 CONTROL BOX GER. 150X110X75 H61/101 1,00 --
0096 RCVR01710 CONNECTOR T 3/8 F/F/F OT. A.P. 1,00 --

Table: POMPA MOT. RACC. - IDAC41522 Progressive number: 2
Ref. Part n. Part n. 2 Description Reference Price
Date: 05/07/2023 Selected part: IDAC41522 Page 8
0015 KTRI40385 KIT P 13- 13 PW-H100 NTC 0015 0015 0015 0015 0015 0015 0015 --

Table: BOILER - IDAC41522 Progressive number: 3
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 9
0001 RCDS21120 RING NUT M 26 X 1,5 2,00 --
0002 GUGO21222 O-RING D. 15.54 X 2.62 VIT 80SH 2,00 --
0003 GUVR21021 ANTI-EXTR.RING D. 21 X17 TEF. 2,00 --
0004 LAFN44149 BOILER BOTTOM P176 1,00 --
0005 ITTE44175 BOTTOM P176 C.TE 1,00 --
0006 LAFN40733 BAND P176-H28 INX 1,00 --
0007 LAFN40037 RING D.342 P176 ZN 2V.CPL. 1,00 --
0008 LAGR44873 DOUBLE COIL M26X1.5 P176 40MT. 1,00 --
0009 LAFN40275 INT. CYLINDER PM 40MT INX 1,00 --
0010 LAFN41350 EXT. CYLINDER PM-H101.40 INX 1,00 --
0011 LAFN40759 BOILER COVER SI PM-H100.40 INX 1,00 --
0012 LAFN40270 BOILER COVER SE PM INX 1,00 --
0013 LAFN44244 BAFFLE P176 30M INX 1,00 --
0014 LAFN40287 PIN CH.10 X 65 M5M/M5M 3,00 --
0015 MFVR18226 ELECTR.HOLDER FUT 3°V 1,00 --
0016 LAFN07641 PLATE INX 1,00 --
0017 MECA12525 ELECTRODE FUT 1,00 --
0018 UGBR31344 BURNER NOZZLE 1.75 60 S 1,00 --
0019 RCDS07642 NOZZLE HOLDER FUT 1,00 --
0020 MPVR18228 OIL WARN-LIGHT D.17 X3 1,00 --
0021 GUGO40061 GASKET D. 10- 18 X 1 NBR 1,00 --
0022 RCVR40228 CONNECTOR L 1/8"M D. 4 +OR NBR N 1,00 --
0023 MECB34463 CABLE BT L=800 SP. FD 1,00 --
0024 MECV35335 CABLE A.T. 9,8-23KOHM/M L= 500P 2,00 --
0025 TBBP00123 TUBE RILSAN D. 2- 4 NT. 0,67 --
0026 MPVR88426 CONVEYOR P176 PA6 BK. 1,00 --
0027 LAFN40734 SUPPORT PW-H35 BK. 1,00 --

Table: VENTILATOR - IDAC41522 Progressive number: 4
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 10
0001 LAFN10272 MOTOR PLATE CB 3 1,00 --
0002 MOMB40009 BURNER MOTOR 230-50 IPX5 180W AO/C 1,00 --
0003 MPVR40665 SCROLL CB4 -2PZ.GR. 1,00 --
0004 VEVR34275 IMPELLER D.160-80 D.12.7 36P B.SX 1,00 --
0005 PPGS40005 FUEL PUMP DNF BFA 01L3R2 1,00 --
0006 FGGT40022 JOINT V.1409 DERL.SIM 1,00 01/03/2019 --
0007 GUGO40062 GASKET PW-H100 MOT.BR. 1,00 --
0008 RCDS00626 HOSE FITTING 1/4 M D. 5- 7 2,00 --
0009 VTRS04931 WASHER COPPER D.13X19X1.5 2,00 --
0010 RCVR40228 CONNECTOR L 1/8"M D. 4 +OR NBR N 1,00 --
0011 FTCO40003 FUEL FILTER FB 7/TA 60mc NYL. 1,00 24/02/2016 --
0011 FTCO40004 FUEL FILTER FB 7/T 60mc NYL. 1,00 25/02/2016 --
0012 TBCO06945 L.P. HOSE D. 6-12 10BAR C.PRESS 0,11 --
0012 TBCO06945 L.P. HOSE D. 6-12 10BAR C.PRESS 1,00 --
0012 TBCO06945 L.P. HOSE D. 6-12 10BAR C.PRESS 1,22 --
0013 FSVR11197 CLAMP D.12.9-13.6 2,00 --
0014 FSVR00427 CLAMP D. 12 CLIC 66-110 1,00 --
0015 GUGO88425 GASKET P245 EPDM 1,00 --
0016 MPVR40766 CONVEYOR CB4-H100 PA6 1,00 --
0017 MECB46130 CABLE DLT L=1100 1,00 --
0018 RCVR40113 HOSE FITTING 1/8 M D. 5- 7 NIK 3,00 --

Table: ELECTRIC DIAGR. - IDAC41522 Progressive number: 5
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 11
FL MEPF40051 FLOW SWITCH FS-26 3/8"M 2.0L/M OT. 1,00 --
FT MECF40008 PHOTOELET.CELL FT13/R MM1000 W 1,00 --
G2 MECI34444 SWITCH REED N.C.H185 L=1300 1,00 --
IG MECI40065 COMMUTAT.SWITCH BRM 0-1/4 BIP.12A V493 1,00 --
P1 MEPF40063 PRESSURE SWITCH PS2 G3/8M 25BAR 1,00 --
P3 MEPF40070 PRESSURE SWITCH PS2 G1/8M 32BAR 1,00 --
TA METR88630 TRANSFORMER 23/240V-5/60HZ 2X26KV TR. 1,00 --
TR METR41580 TRANSFORMER 50VA 400-230/50V 1,00 --
EC1 MECE40110 PCB PW-H PLS. TSI+CO+ C.F. 1,00 --
EC1 MECE40030 CABLE CLAMPING SHUNT 2.54 1,00 --
NTC MEVR40298 PROBE NTC/10K 3435 GLS.TY. CN. 1,00 --
POT S MEVR40149 POTENTIOMETER VSH P11S1V0FLSY 5/10K LN. 1,00 --
TS1 METK34839 THERMOSTAT 60°C TU V ST T.F. C.1.5 1,00 --
TS2 METK43604 KLIKSON UP62 110°C 1,00 --
TS2 METK40021 THERMOSTAT 110°C TK24-T02 16A 250V 1,00 --
TS3 METK40026 THERMOSTAT 147°C TK24-T02 16A 250V 1,00 --
G1,3 MECI40006 SENSOR LEVEL S1.PML.XD.FPJ FST. 2,00 --

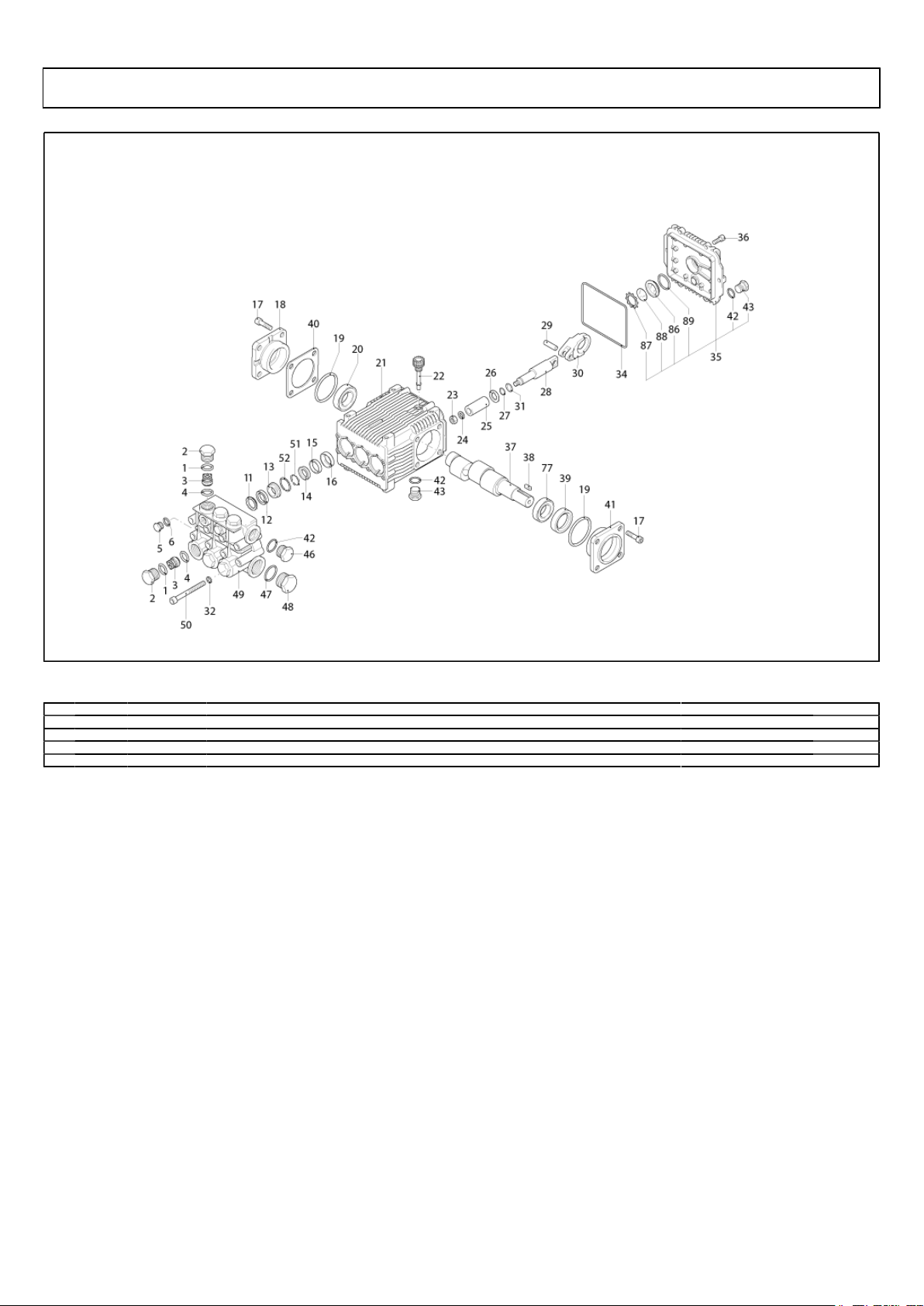

Table: PUMP - PPAP40063 Progressive number: 1
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 12
0001 GUGO03502 O-RING D. 17.86 X 2.62 NBR 70SH 6,00 --
0002 PVVR40161 CAP AR RR 6,00 --
0003 S VVAM40003 VALVE UNIT RR 6,00 --
0004 S GUGO02259 O-RING D. 15.54 X 2.62 NBR 70SH 6,00 --
0005 PVVR40129 CAP 1/4 M RC 2,00 --
0006 GUGO01036 O-RING D. 10.82 X 1.78 NBR 70SH 2,00 --
0012 S GUVR40051 PACKING D. 22 RK W1 3,00 --
0013 PVVR40212 INTERMED. RING D.22 RK 3,00 --
0014 S GUVR40050 PACKING D. 22 RK W2 3,00 --
0015 PVVR40210 SPACER D. 35 RK 3,00 --
0016 S GUGO40022 OIL SEAL RK 3,00 --
0017 VTVT01118 SCREW TCEI M 8X16 ZC. UNI 5931 8,00 --
0018 MFVR40038 CRANKASE COVER AR RK LT. 1,00 --
0019 S GUGO01053 O-RING D. 60 X 2.62 NBR 70SH 2,00 --
0020 CUVR40011 BEARING 30304 DQ 1,00 --
0021 MFVR40039 PUMP CRANKCASE AR RK 1,00 --
0022 PVVR19231 OIL CAP XTS 1,00 --
0023 VTDD00483 NUT M 8 ZIN UNI 5588 3,00 --
0024 VTRS19394 WASHER D. 8X13X0.5 3,00 --
0025 S PIVR40009 PISTON D.22X40 RK 3,00 --
0026 PVVR40218 DISC RK 3,00 --
0027 GUGO08071 O-RING D. 4.48 X 1.78 NBR 70SH 3,00 --
0028 PVVR40217 PISTON GUIDE RK 3,00 --
0029 PVVR40211 GUDGEON D. 10X25 RK 3,00 --
0030 BLVR40005 CONNECTING ROD RK 3,00 --
0031 GUVR40044 ANTI-EXTR.RING D. 5 X 8 X1 3,00 --
0032 VTRS00504 WASHER D. 8 ZC. UNI 6592 8,00 --
0034 S GUGO40023 O-RING D. 106 X 3 NBR 70SH 1,00 --
0035 MFVR40041 CRANKASE COVER AR RK 1,00 --
0036 VTVT01114 SCREW TCEI 6X14 UNI 5931 6,00 --
0037 ALMO40017 SHAFT AR RK20.19 NC 1,00 --
0038 VTVR41531 KEY 8X 7X35 UNI 6604A 1,00 --
0039 S GUGO01245 OIL SEAL 25X 45X10-L.CM -NBR70 1,00 --
0040 PVVR40214 THICKNESS AR 0,20 mm 1,00 --
0041 MFVR40040 CRANKASE COVER AR RK LAT. OPEN 1,00 --
0042 GUGO09720 O-RING D. 14 X 1.78 NBR 70SH 3,00 --
0043 PVVR40099 CAP 3/8 M HRM 1,00 --
0046 PVVR40099 CAP 3/8 M HRM 1,00 --
0047 GUGO19245 O-RING D. 17.5 X 2 NBR 70SH 1,00 --
0048 PVVR40121 CAP 1/2 M RC 1,00 --
0049 MFVR40042 HEAD AR RK OT. 1,00 --
0050 VTVT37530 SCREW TCEI M 8X70 UNI 5931 8,00 --
0051 S GUGO10379 O-RING D. 22 X 2 NBR 70SH 3,00 --
0052 S GUGO40024 O-RING D. 28.25 X 1.78 NBR 70SH 3,00 --

Table: PUMP - PPAP40063 Progressive number: 1
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 13
0077 CUVR66788 BEARING D.25X52X16,25 30205 SKF 1,00 --
0086 PVVR19238 OIL INDICATOR XTS 1,00 --
0087 VTAE19239 SEEGER 0,5 X25,35X16,0 1,00 --
0088 PVVR40199 DISC CONTRASTO POMPA RW 1,00 --
0089 GUGO19395 O-RING D. 20.24 X 2.62 NBR 70SH 1,00 --

Table: PUMP - PPAP40063 Progressive number: 1
Ref. Part n. Part n. 2 Description Reference Price
Date: 05/07/2023 Selected part: IDAC41522 Page 14
K A KTRI40142 KIT P 15-42909 RR 0003 0004 --
K B KTRI40166 KIT P 15-2526 D.22 RK 0025 --
K C KTRI40167 KIT P 15-1855 RK 0016 0019 0034 0039 --
K E KTRI40168 KIT P 15-42925 D.22 RK 0012 0014 0051 0052 --

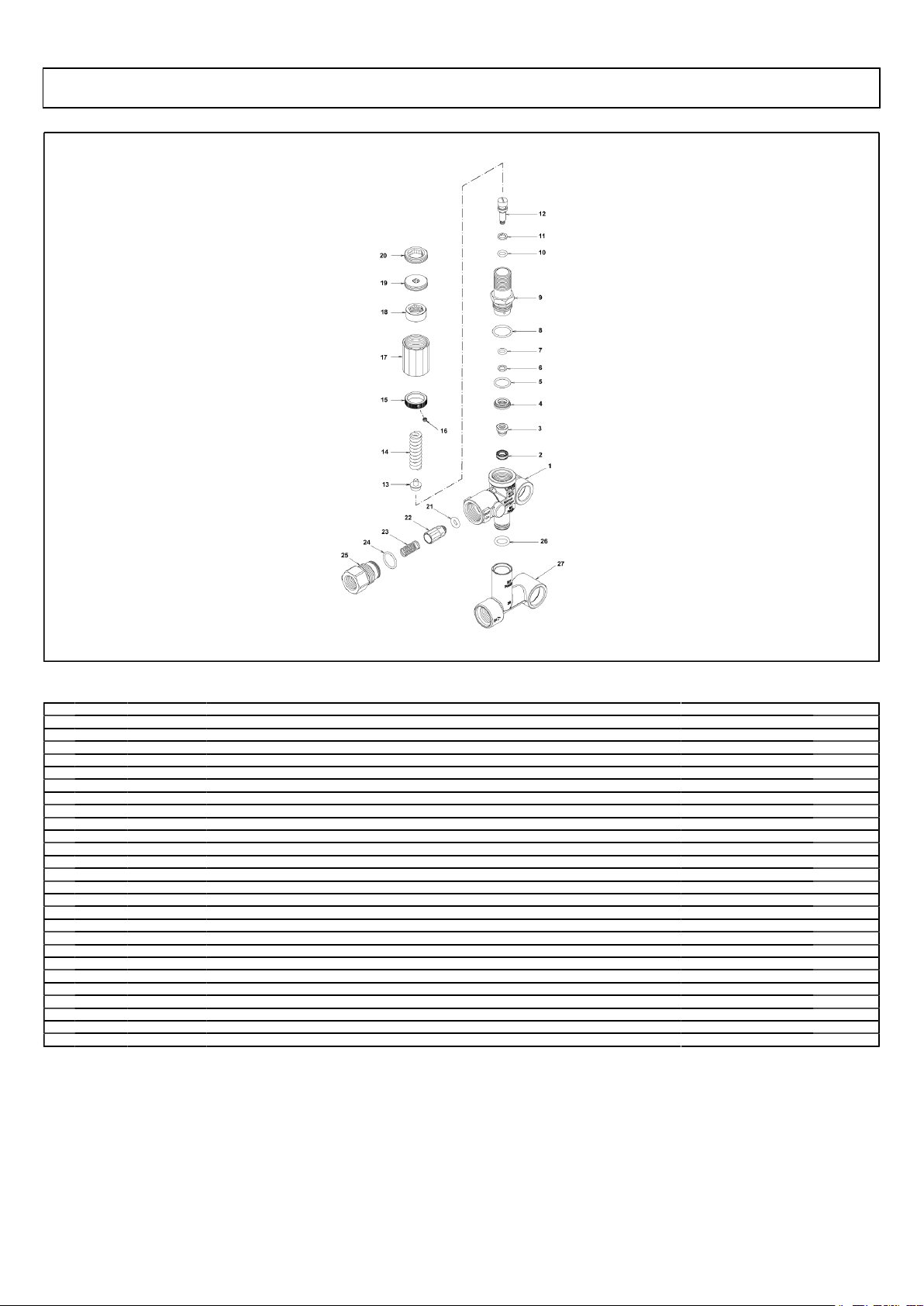

Table: VALVE - VVAZ40062 Progressive number: 1
Validity
Ref. K Part n. Part n. 2 Description Quantity From To Price
Date: 05/07/2023 Selected part: IDAC41522 Page 15
0001 PVVR40362 VALVE BODY VRF2 1,00 --
0002 S PVVR40363 VALVE SEAT MV124 +OR 1,00 --
0003 S PVVR40364 COUPLING MV124 1,00 --
0004 S PVVR40365 SPACER MV124 1,00 --
0005 S GUGO12322 O-RING D. 14 X 1.78 NBR 90SH 1,00 --
0006 S GUVR40072 ANTI-EXTR.RING D. 6.5X 9.4 1,00 --
0007 S GUGO83861 O-RING D. 6.07 X 1.78 NBR 90SH 1,00 --
0008 S GUGO24913 O-RING D. 17.17 X 1.78 NBR 90SH 1,00 --
0009 S PVVR40388 CONNECTOR VRF2 RG.165 56A 1,00 --
0010 S GUGO03500 O-RING D. 6.75 X 1.78 NBR 70SH 1,00 --
0011 S GUVR40073 ANTI-EXTR.RING D. 7.1X10 X1.2 TBT 1,00 --
0012 S PVVR40367 SMALL PISTON D.10 VRF2 1,00 --
0013 S PVVR40368 SPRING PLATE MV124 25B 1,00 --
0014 S MLML47987 SPRING D. 3.25X41.1 MV 625 1,00 --
0015 S PVVR40369 RING NUT MV167.09 1,00 --
0016 S VTVT89696 SCREW EI-ST 4X 4 UNI5927 ZC 1,00 --
0017 S PVVR47989 CAP MV 625 REG. 1,00 --
0018 S PVVR47990 RING NUT MV 625 REG. 1,00 --
0019 S PVVR47991 REGISTER MV 625 REG. 1,00 --
0020 S PVVR47992 CLAMP MV 625 REG. 1,00 --
0021 S GUGO46053 O-RING D. 6 X 3 NBR 90SH 1,00 --
0022 PVVR40349 COUPLING VRT3 1,00 --
0023 MLML40026 SPRING VRT3 1,00 --
0024 S GUGO12321 O-RING D. 15.6 X 1.78 NBR 90SH 1,00 --
0025 PVVR40350 CONNECTOR VRT3 G 3/8F 1,00 --
0026 GUGO11225 O-RING D. 10.78 X 2.62 NBR 70SH 1,00 --
0027 PVVR40373 CONNECTOR VRF2.24 1,00 --

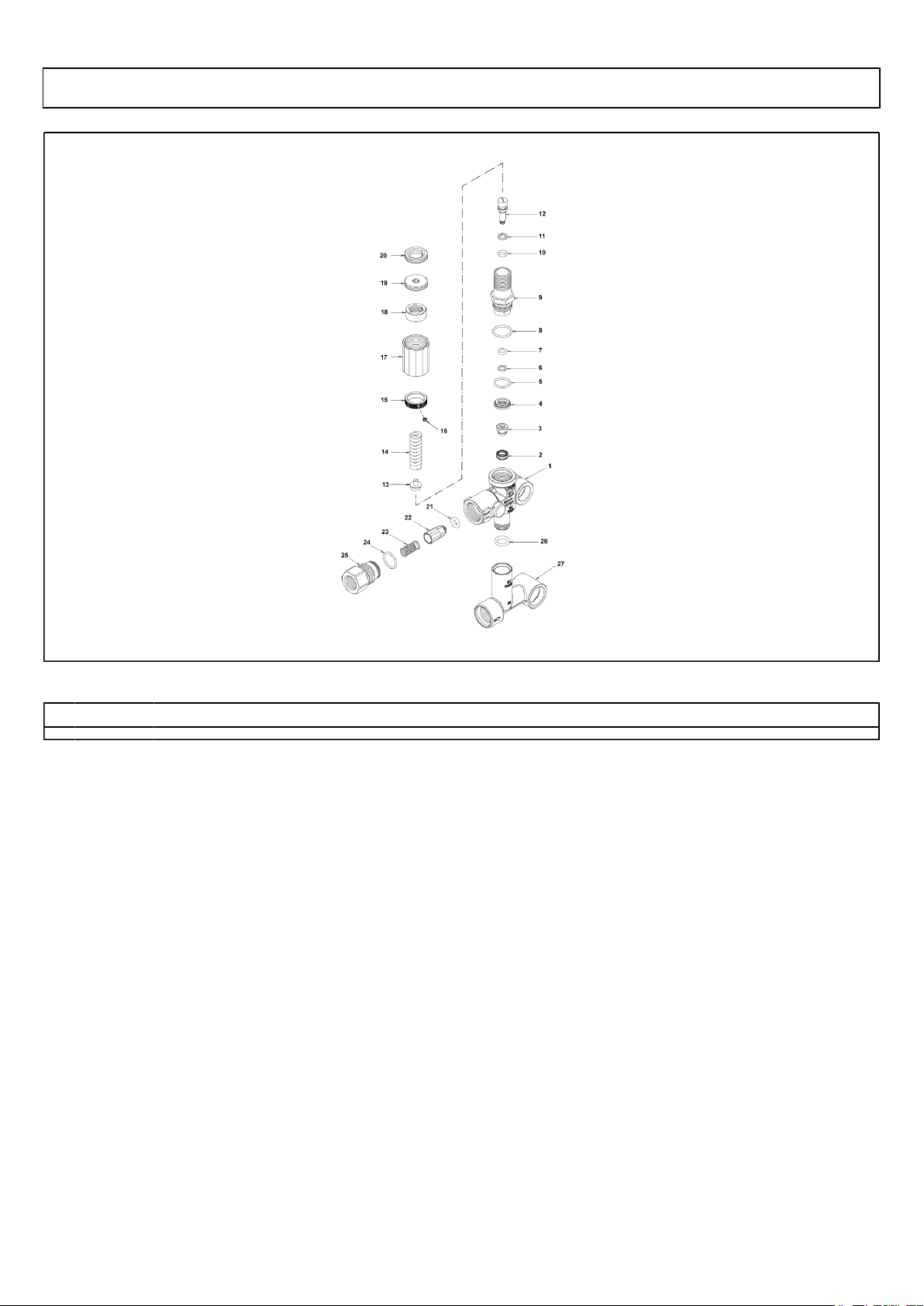

Table: VALVE - VVAZ40062 Progressive number: 1
Ref. Part n. Part n. 2 Description Reference Price
Date: 05/07/2023 Selected part: IDAC41522 Page 16
KTRI40256 KIT P 14-105 VRF2 Reg. 0002 0003 0004 0005 0006 0007 0008 0009 0010 0011
0012 0013 0014 0015 0016 0017 0018 0019 0020 --
KTRI40237 KIT P 14-104 SET GUARNIZIONI 0002 0003 0005 0006 0007 0008 0010 0011 0021 0024 --
