AQUATIMER CHRONOGRAPH

— 5 —
AQUATIMER CHRONOGRAPH
Willkommen im kleinen Kreis der Leute,
die von ihrer Uhr genau genommen noch etwas mehr verlangen,
als dass sie ganz genau geht. Freude an der Uhr ist mehr als
Freude an der genauen Zeit. Es ist die Begeisterung für eine ver-
blüffende Idee. Für das Zusammenspiel von Präzision und Phan-
tasie. Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit.
Von Gesetzen, an die sich alle Welt zu halten hat, und von Ge-
schmack, den man niemandem vorschreiben kann. Wir nehmen
uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur
ganz genau gehen soll, sondern von der mit jedem Augenblick
auch die Faszination handwerklicher Meisterleistungen ausgeht
durch neue Erfindungen technischer, materieller oder formaler
Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht
nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-
Tradition ist hiermit in Ihrem Besitz: Wir möchten Ihnen hierzu von
Herzen gratulieren, verbunden mit den besten Wünschen für eine
Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben
kann – als hier.
DIE DIREKTION VON IWC

— 6 —
AQUATIMER CHRONOGRAPH
DIE TECHNISCHEN FEINHEITEN DER
AQUATIMER CHRONOGRAPH
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekun-
den sowie das Datum und den Wochentag. Mit dem integrierten
Chronographen messen Sie jede Zeitspanne bis 12 Stunden in
Sekunden, Minuten und Stunden. Die Stoppzeiten können addiert
werden. Auf dem Innendrehring, der aus Sicherheitsgründen nur
im Gegenuhrzeigersinn verstellt werden kann, wird die Dauer des
Tauchganges abgelesen. Das mechanische Uhrwerk mit auto-
matischem Aufzug hat eine Gangreserve nach dem Vollaufzug von
ca. 44 Stunden. Ihre Uhr ist wasserdicht 30 bar und geschützt
durch ein Saphirglas des Härtegrades 9 nach Mohs. Damit diese
aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen kann,
müssen Sie die wenigen, wichtigen Bedienungshinweise unbe-
dingt beachten.

— 7 —
AQUATIMER CHRONOGRAPH

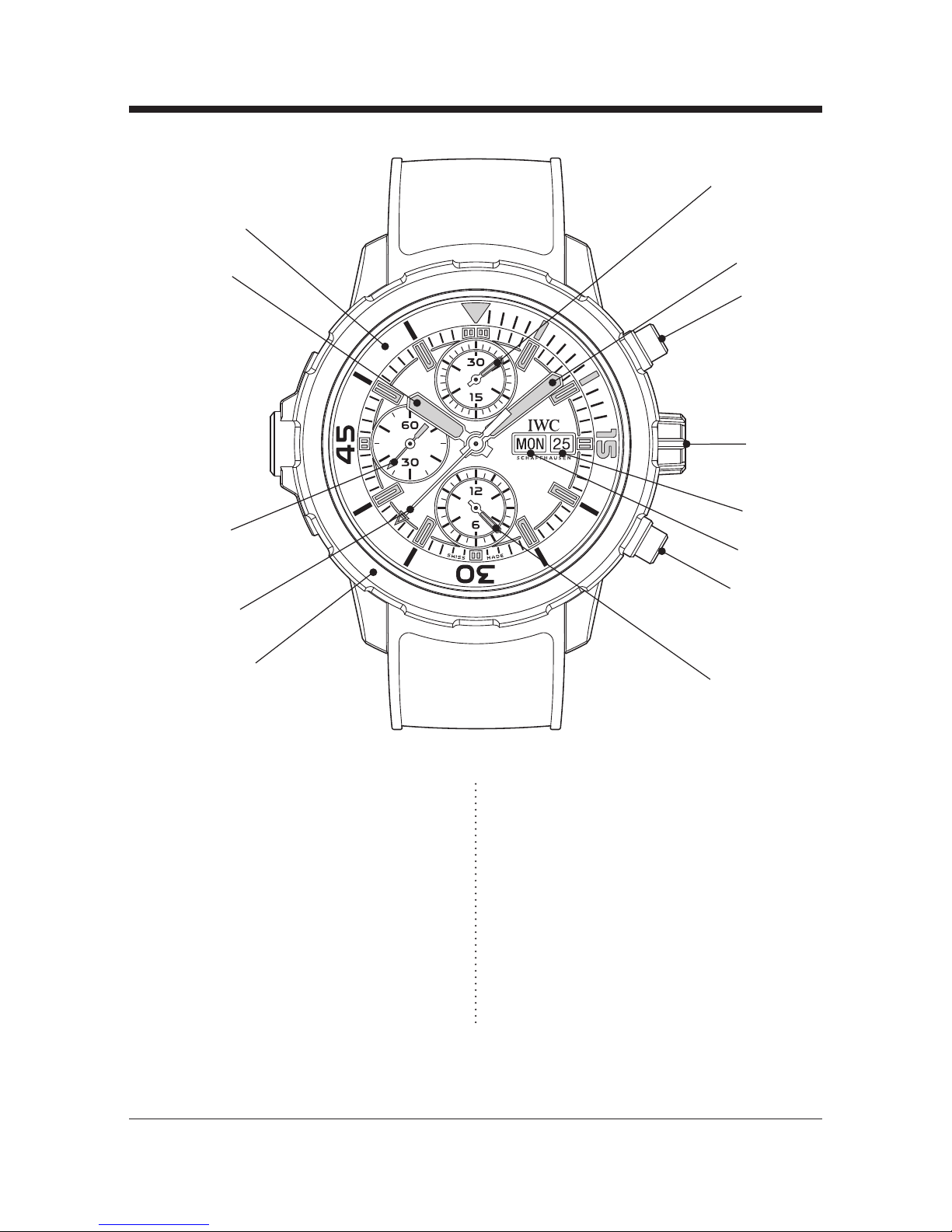

1Stundenzeiger
2Minutenzeiger
3kleiner Sekundenzeiger
4Datumsanzeige
5Wochentagsanzeige
6Sekundenstoppzeiger
7Minutenzähler
Stundenzähler 8
Start-Stopp-Drücker 9
Rückstelldrücker 10
drehbare Lünette 11
(Aussendrehring)
Innendrehring 12
verschraubte Krone 13
6
2
4
13
1
5
10
9
8
7
12
3
11

— 8 —
AQUATIMER CHRONOGRAPH

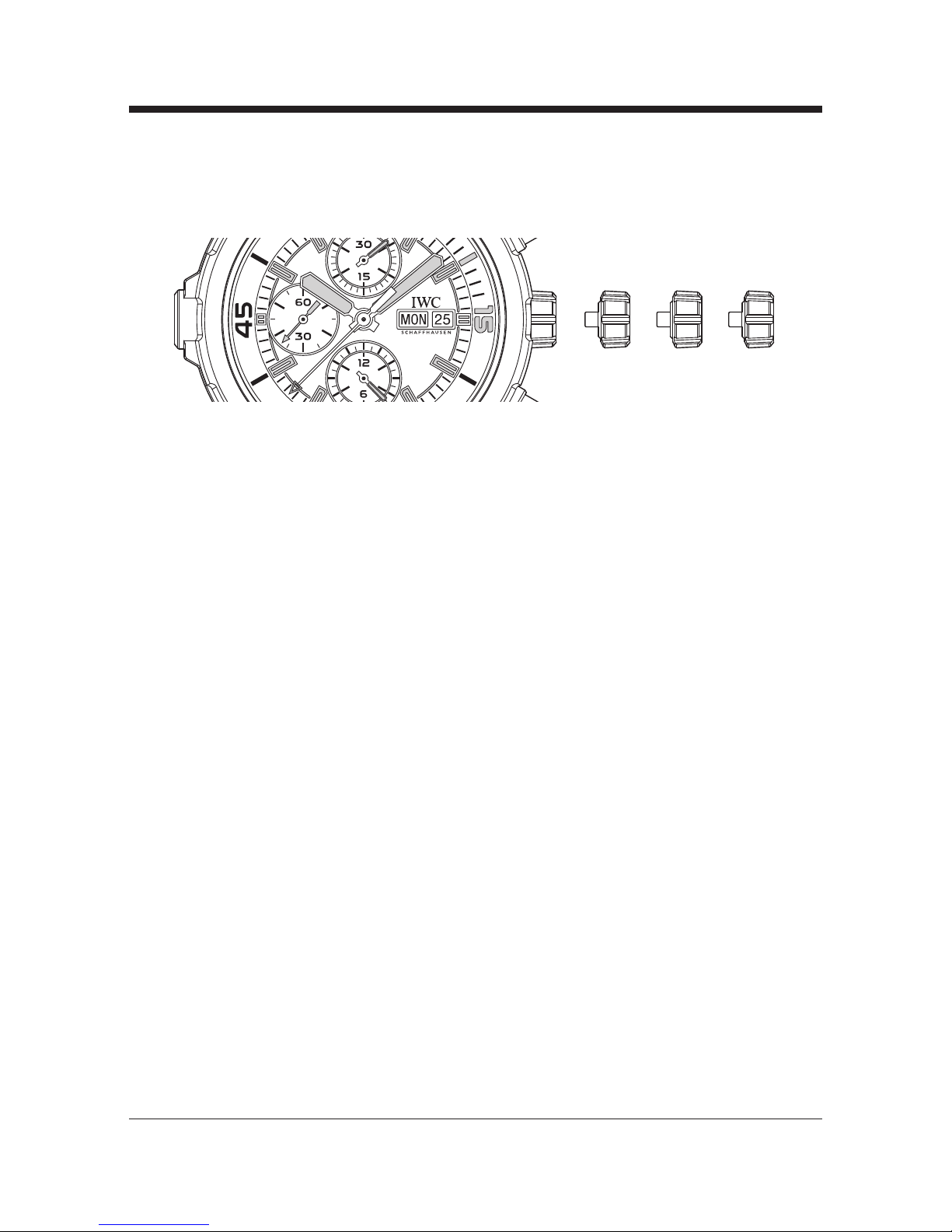

DIE FUNKTIONEN DER KRONE
X — Normalstellung (verschraubt)
0 — Aufzugsstellung
1 — Datums- und Wochentagseinstellung
2 — Zeiteinstellung
DIE NORMALSTELLUNG
Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung
(Normalstellung, Position X) verhindert ein unbeabsichtigtes Ver-
stellen der Uhrzeit oder des Datums, und das Uhrengehäuse
ist dadurch zusätzlich gegen eindringendes Wasser geschützt.
Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt
und befindet sich dann automatisch in Position 0, der Aufzugs-
stellung. Durch Drücken der Krone in Position X und gleichzeitiges
Rechtsdrehen wird sie wieder festgeschraubt und gesichert.
X 0 1 2

— 9 —
AQUATIMER CHRONOGRAPH
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-
dicht, die Krone muss aber für den normalen Gebrauch immer
wieder verschraubt werden (Position X). Unter Wasser darf auf
keinen Fall eine Manipulation an der Krone vorgenommen werden.
DIE AUFZUGSSTELLUNG
In der Aufzugsstellung (Position 0) können Sie das automatische
Uhrwerk auch von Hand aufziehen. Zum Ingangsetzen des Wer-
kes genügen wenige Umdrehungen der Krone. Wir empfehlen je-
doch, die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen,
da dann die maximale Ganggenauigkeit gewährleistet ist. Beim
Tragen der Uhr muss sich die Krone immer in Position X befinden.

— 10 —
AQUATIMER CHRONOGRAPH
DIE DATUMS- UND WOCHENTAGSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von
Hand auf den ersten Tag des Folgemonats einstellen. Lösen Sie
dazu die verschraubte Krone und ziehen Sie diese in Position 1.
Durch Rechtsdrehen können Sie nun das Datum und durch Links-
drehen den Wochentag verstellen (Direktschaltung). In der Zeit
zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vorneh-
men, da in dieser Zeit Datum und Wochentag automatisch vom
Uhrwerk weitergeschaltet werden.

— 11 —
AQUATIMER CHRONOGRAPH
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhr-
werk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn
das Uhrwerk beim Durchgang des Sekundenzeigers über der60
angehalten wird. Bewegen Sie nun den Minutenzeiger einige
Minutenstriche über die einzustellende Zeit hinaus. Positionieren
Sie anschliessend den Minutenzeiger durch eine leichte Rück-
wärtsbewegung exakt über den einzustellenden Minutenstrich.
Durch diese Vorgehensweise wird sichergestellt, dass sich beim
Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fort-
bewegt. Zum Starten des Sekundenzeigers drücken Sie die Krone
wieder in Position 0. Bitte beachten Sie bei der Zeiteinstellung
die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt.
Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein,
müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-
dicht, die Krone muss aber für den normalen Gebrauch immer
wieder verschraubt werden (Position X).

— 12 —
AQUATIMER CHRONOGRAPH
DAS RICHTIGE EINSTELLEN IHRER UHR
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
– Entsichern Sie die Krone durch Linksdrehen.
– Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
– Ziehen Sie die Krone in Position 1.
– Durch Rechtsdrehen der Krone schaltet die Datumsanzeige
schrittweise. Stellen Sie das gestrige Datum ein.
– Durch Linksdrehen der Krone schaltet die Wochentagsanzeige
schrittweise. Stellen Sie den gestrigen Wochentag ein.
– Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das
Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft,
wenn das Uhrwerk beim Durchgang des Sekundenzeigers über
der 60 angehalten wird.
– Drehen Sie die Zeiger so lange vorwärts, bis die Datums-
anzeige auf den heutigen Tag schaltet. Die Zeiger stehen jetzt
zwischen 0 und 1 Uhr morgens.
– Nun stellen Sie die Zeiger vorwärts auf die momentane Uhr-
zeit; am Nachmittag müssen die Zeiger nochmals über 12 Uhr
(Mittag) hinausgedreht werden. Bewegen Sie nun den Minuten-
zeiger einige Minutenstriche über die einzustellende Zeit
hinaus. Positionieren Sie anschliessend den Minutenzeiger
durch eine leichte Rückwärtsbewegung exakt über den ein-

— 13 —
AQUATIMER CHRONOGRAPH
zustellenden Minutenstrich. Durch diese Vorgehensweise wird
sichergestellt, dass sich beim Starten des Uhrwerkes der Minu-
tenzeiger ohne Verzögerung fortbewegt.
– Zum Starten des Uhrwerkes drücken Sie die Krone wieder in
Position 0.
– Drücken Sie nun die Krone in Position X und sichern Sie diese
durch gleichzeitiges Rechtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-
dicht, die Krone muss aber für den normalen Gebrauch immer
wieder verschraubt werden (Position X).
DAS ZEITABLESEN BEI DUNKELHEIT
Das Zifferblatt, der Stunden-, Minuten- und Sekundenzeiger so-
wie die Markierungen auf dem Innendrehring Ihrer Uhr sind mit
Leuchtelementen versehen, die auch bei völliger Dunkelheit ein
einwandfreies Ablesen der Zeit ermöglichen. Als Orientierungs-
hilfe dienen die beiden Leuchtelemente bei 12 Uhr.

— 14 —
AQUATIMER CHRONOGRAPH
DAS ABLESEN DES CHRONOGRAPHEN
Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich
die Einteilung für den zentralen Sekundenstoppzeiger.
Minutenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich
die 30-Minuten-Einteilung mit einem langsam springenden Zeiger.
Dieser Zeiger macht in einer Stunde zwei volle Umdrehungen.
Stundenzähler: Auf dem Hilfszifferblatt bei 6 Uhr befindet sich die
12-Stunden-Einteilung mit kurzen Strichen für die Halbstunden-
anzeige und mit einem kontinuierlich laufenden Zeiger.
DIE BEDIENUNG DES CHRONOGRAPHEN
Start: Sie starten den Chronographen durch Betätigen des Start-
Stopp-Drückers.
Stopp: Sie stoppen den Chronographen durch nochmaliges Be-
tätigen des Start-Stopp-Drückers.
Rückstellung: Betätigen Sie den Rückstelldrücker. Dabei werden
alle Chronographenzeiger in die Nullstellung zurückversetzt.
Additionszeitmessung: Sie können die Stoppzeiten addieren, in-
dem Sie nach der ersten Messung anstelle des Rückstelldrückers
nochmals den Start-Stopp-Drücker betätigen.

— 15 —
AQUATIMER CHRONOGRAPH
DAS MARKIEREN DES BEGINNS EINES
TAUCHGANGES
Durch Drehen der Lünette lässt sich das Dreieck auf dem Innen-
drehring zum Minutenzeiger einstellen. Somit kann der gewünschte
Zeitpunkt (z. B. die Einstiegszeit zu Beginn des Tauchganges)
eingestellt werden. Am Innendrehring können Sie die verflossene
Zeit (z. B. die Dauer des Tauchganges) ablesen. Aus Sicherheits-
gründen lässt sich der Innendrehring nur im Gegenuhrzeigersinn
drehen. Die hör- und fühlbare Rastung erfolgt in Minutenschritten,
und der Drehring ist durch die nachleuchtenden Markierungen
auch im Dunkeln sichtbar.
Die Verwendung der Uhr als Zeitmesser beim Tauchen setzt
eine entsprechende Tauchsportausbildung sowie eine regel-
mässige Prüfung der Wasserdichtheit der Uhr durch eine
IWC-Servicestelle voraus.

— 16 —
AQUATIMER CHRONOGRAPH
DAS WECHSELN ZWISCHEN VERSCHIEDENEN
BANDVARIANTEN
Ihre Aquatimer Chronograph verfügt über ein
patentiertes IWC-Armband-Schnellwechsel-
system, mit dem mühelos und ohne Werk-
zeug zwischen den angebotenen Bandvari-

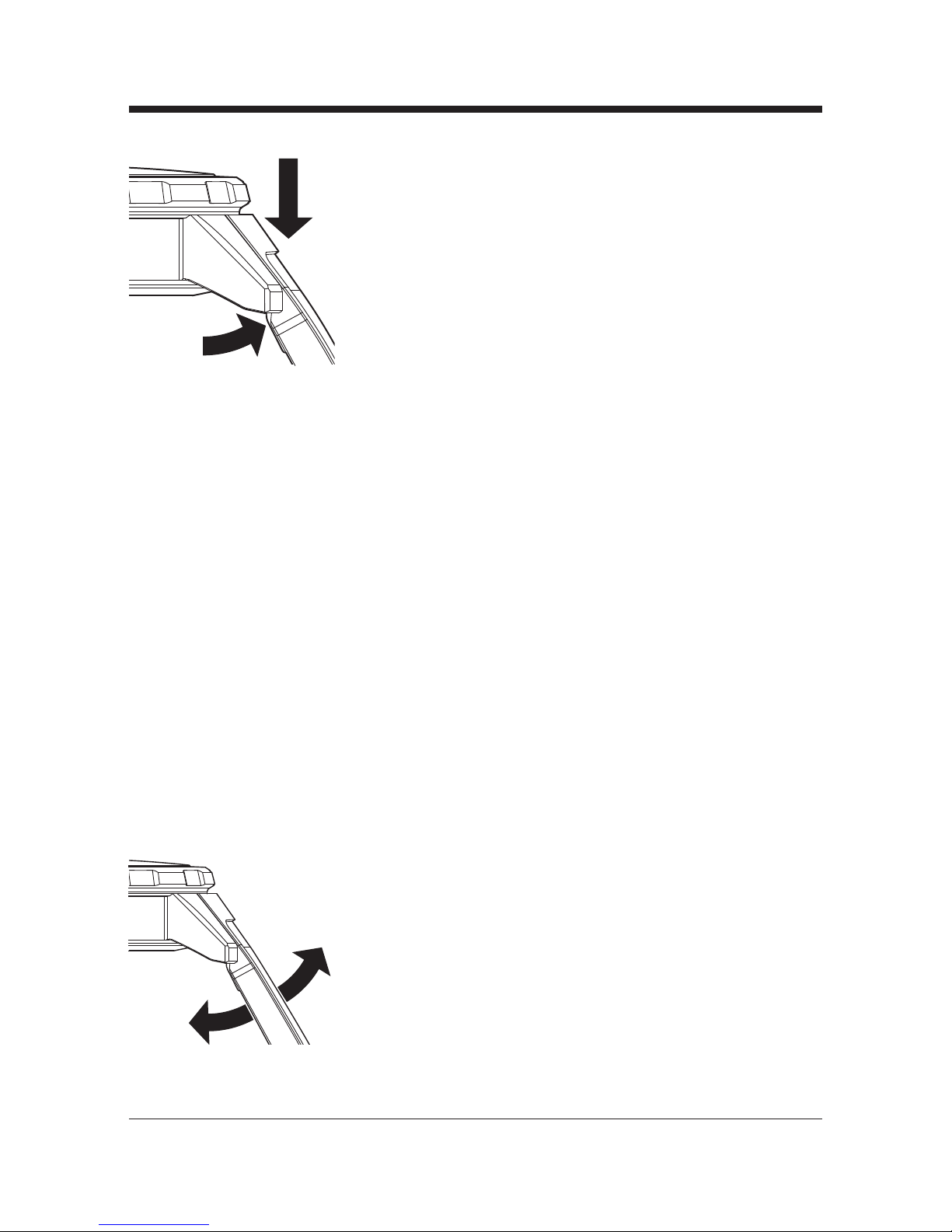

anten gewechselt werden kann. Drücken Sie
zum Entfernen des Bandes kräftig mit dem
Daumennagel den Rasthebel (1), der sich
auf der Unterseite des Bandanstosses befindet, nach aussen.
Kippen Sie nun das Band nach innen (2)
und schieben es nach oben vom Gehäuse
weg (3).
Zum Anbringen des Bandes hängen Sie die
Einkerbung des Bandanstosses von oben
in den Spannstift des Gehäuses ein (4).
1
2
3
4

— 17 —
Kippen Sie nun das Band nach aussen (5)
und drücken Sie gleichzeitig senkrecht von
aussen auf den Bandanstoss, um den Me-
chanismus einrasten zu lassen (6).
Erst nach dem deutlich hör- und spürbaren Einrasten des Bandes
ist eine sichere Funktion gewährleistet.
Bitte beachten Sie bei Verwendung des Kautschukarmbandes,
dass sich die Bandhälfte mit Schliesse an der 12-Uhr-Position des
Gehäuses befinden sollte.

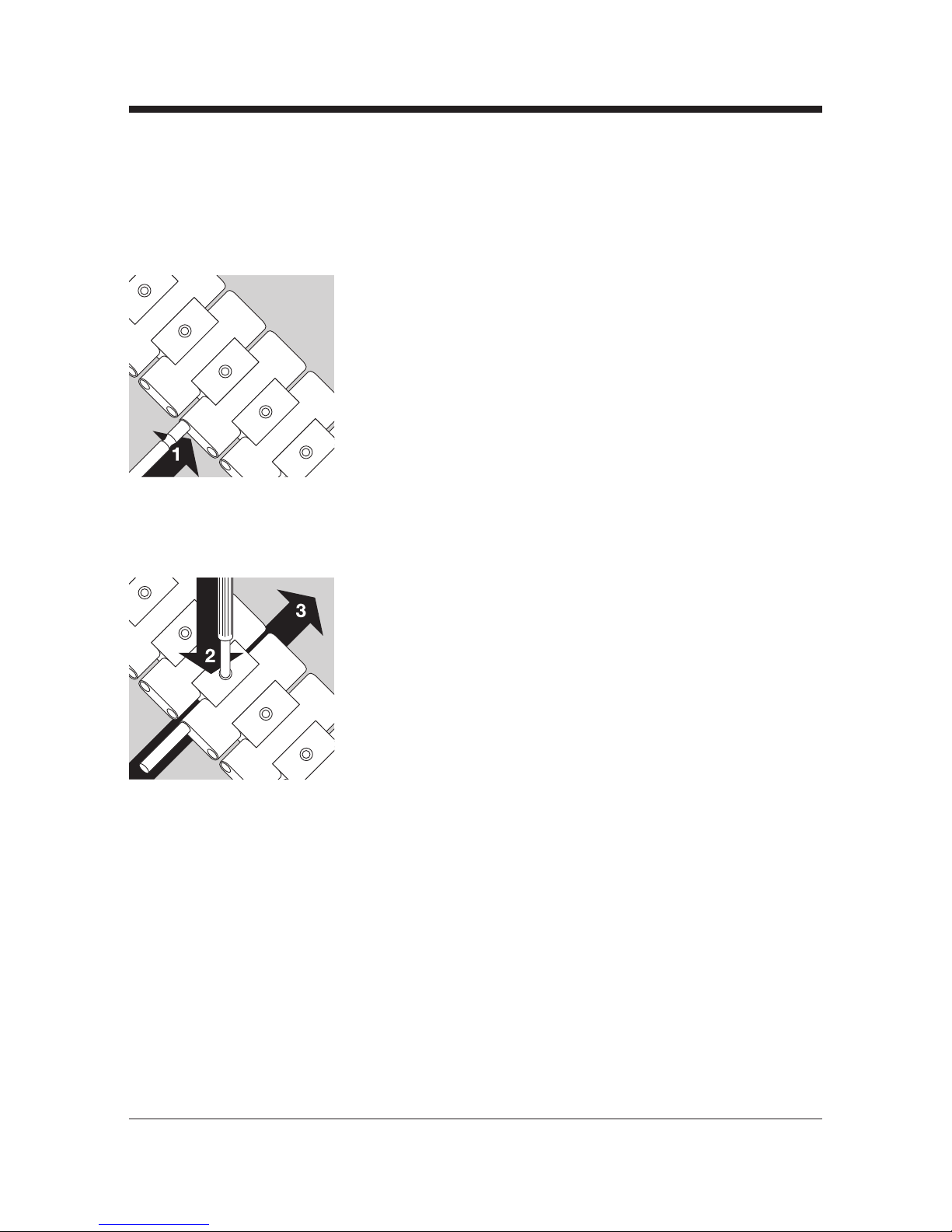

Bei der Montage des Metallbandes können Sie sich am IWC-Logo
auf der Schliesse orientieren. Befestigen Sie zunächst das obere
Ende des Bandes an der 6-Uhr-Position des Gehäuses – die bei-
den IWC-Logos auf Zifferblatt und Schliesse müssen nun gleich
ausgerichtet sein.

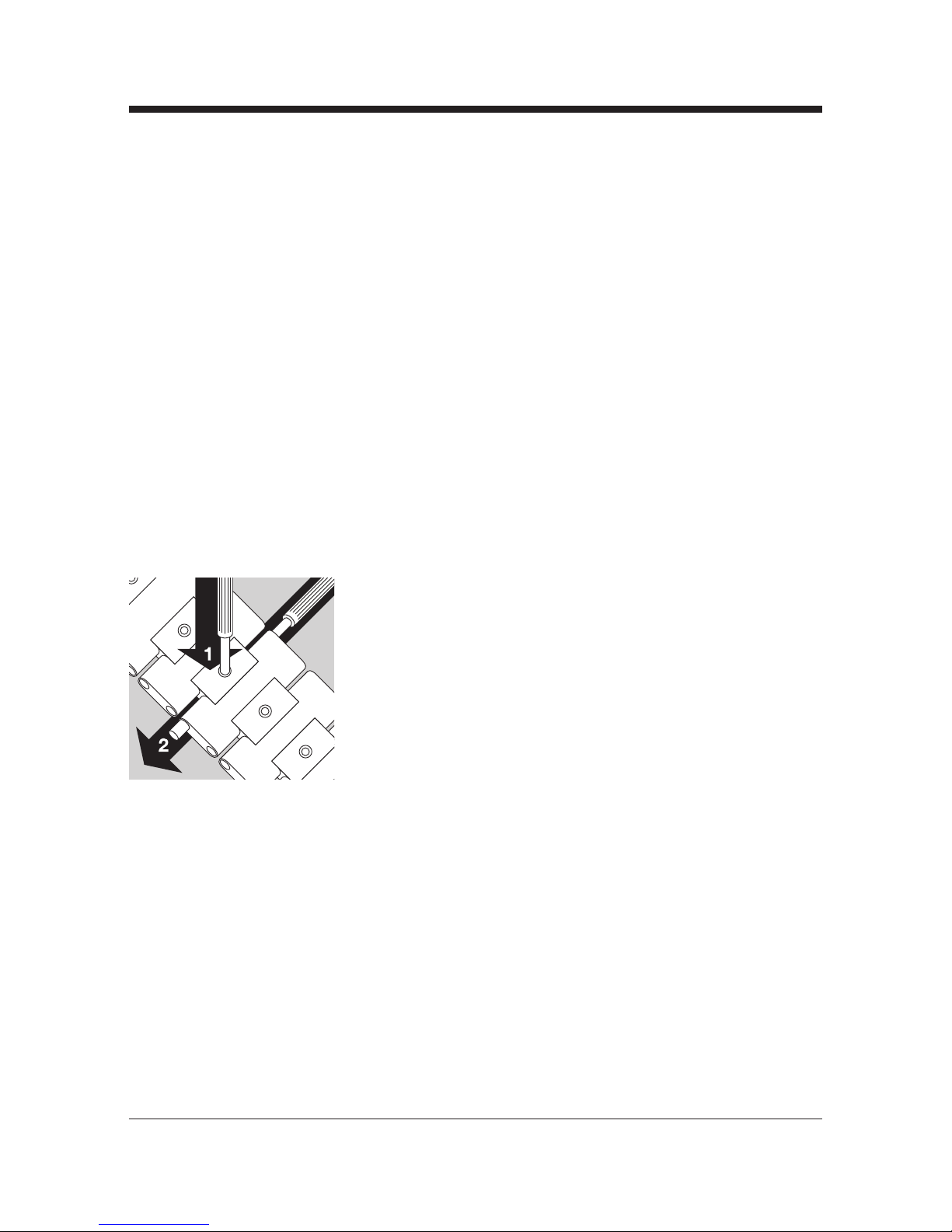

Überprüfen Sie nach jedem Bandwechsel
unbedingt den festen Sitz, indem Sie bei-
de Bandhälften kräftig nach oben (7) und
unten (8) ziehen.
6
5
AQUATIMER CHRONOGRAPH
7
8

— 18 —
DIE HANDHABUNG UND EINSTELLUNG
DES METALLBANDES
Das Metallband ist so konzipiert, dass Sie es komfortabel dem
Umfang Ihres Handgelenkes anpassen können. Diese Anpassung
können Sie durch Herausnehmen oder Hinzufügen einzelner
Bandglieder selbst vornehmen.
DAS TRENNEN DES BANDES
Öffnen Sie die Faltschliesse durch Drücken
der seitlichen Tasten. Legen Sie das Band
mit der Aussenseite nach unten auf eine
feste Unterlage. Um ein Verkratzen von
Band und Unterlage zu vermeiden, soll-
te ein Tuch untergelegt werden. Mit dem
beiliegenden Hilfswerkzeug können Sie
nun an der gewünschten Trennstelle den Fixierbolzen hinunter-
drücken(1) und dabei den Gelenkbolzen mit dem zweiten Hilfs-
werkzeug seitlich etwa 3 Millimeter hinausschieben (2).
AQUATIMER CHRONOGRAPH

— 19 —
Ziehen Sie den vorstehenden Gelenk-
bolzen aus dem Armband (3). Jetzt ist das
Band getrennt.
DAS ERMITTELN DER ZU ENTFERNENDEN
BANDGLIEDER
Legen Sie die Uhr mit geschlossener Falt-
schliesse um Ihr Handgelenk und schätzen
Sie anhand der Überlappung die Anzahl
der überzähligen Bandglieder ab, die Sie
nun, wie im Folgenden beschrieben, her-
ausnehmen können: Müssen Sie mehrere
Glieder entfernen, empfehlen wir, von bei-
den Seiten des Bandes die möglichst gleiche Anzahl Bandglieder
herauszunehmen, sodass der Verschluss ungefähr in der Mitte
des Handgelenkes getragen werden kann.
AQUATIMER CHRONOGRAPH

— 20 —
DAS HERAUSNEHMEN EINZELNER BANDGLIEDER
UND DAS ZUSAMMENFÜGEN DES BANDES
Wiederholen Sie die Schritte 1 bis 3 im
soeben ermittelten Abstand von der ersten
Trennstelle. Entfernen Sie die freigelegten
Bandglieder und fügen Sie das verkürzte
Band zusammen.
Schieben Sie den Gelenkbolzen seitlich in
das Armband ein (1).
Mit dem beiliegenden Hilfswerkzeug drü-
cken Sie nun den Fixierbolzen hinunter (2)
und schieben gleichzeitig den Gelenkbolzen
wieder bündig ins Armband zurück (3).
Der Fixierbolzen muss wieder bündig bis
zur Oberkante des Sicherungsgliedes hoch-
gefahren sein. Bitte überprüfen Sie unbe-
dingt den richtigen Sitz des Gelenkbolzens.
Bitte bewahren Sie die überzähligen Bandglieder und das Trenn-
werkzeug für eventuelle spätere Anpassungen gut auf.
AQUATIMER CHRONOGRAPH
