jbc DR560-A User manual

Español 10
Desoldering Iron
Ref. DR560-A
English 2
Page
INSTRUCTION MANUAL
www.jbctools.com

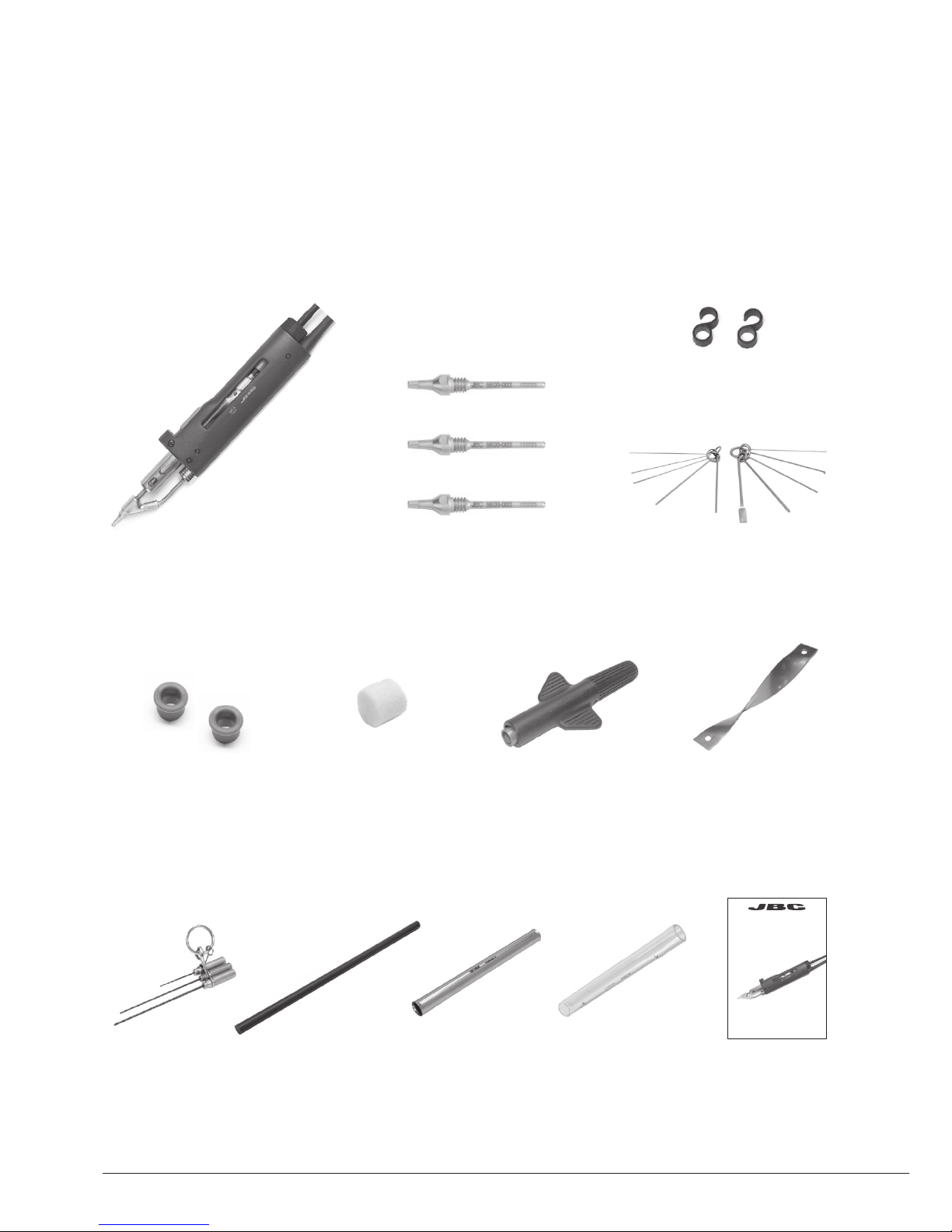

Packing List
Ref. DR560
Desoldering Iron
Tips ................................. 3 units
Ref. C560005* (x1)
Ref. C560013* (x1)
Ref. C560004* (x1)
Desoldering Iron .......... 1 unit
Ref. DR560-A
C560003 already inserted
The following items should be included:
Union flanges .......... 1 unidad
R ef. 0 0113 56
Tip cleaning set ............ 1 unit
Ref. 0965970*
Internal gasket .... 1 u.
Ref. 0019208*
It contains 2 gaskets
Filter box .............. 1 u.
Ref. 0780840
It contains 10 filters
Spanner ............. 1 unit
Ref. 0780550*
Spiral Filter .......... 1 u.
Ref. 0812330*
Long tip cleaning
set .................. 1 u.
Ref. 0965760*
Cleaning
stick .............. 1 u.
Ref. 0786640
Metal Solder
Collector .... 1 u.
Ref. 0812630*
Glass Solder
Collector ..... 1 u.
Ref. 0812620*
Manual ......... 1 u.
Ref. 0008867
*DR560-A Desoldering Iron accessories included in the Ref. 0010261
2
www.jbctools.com

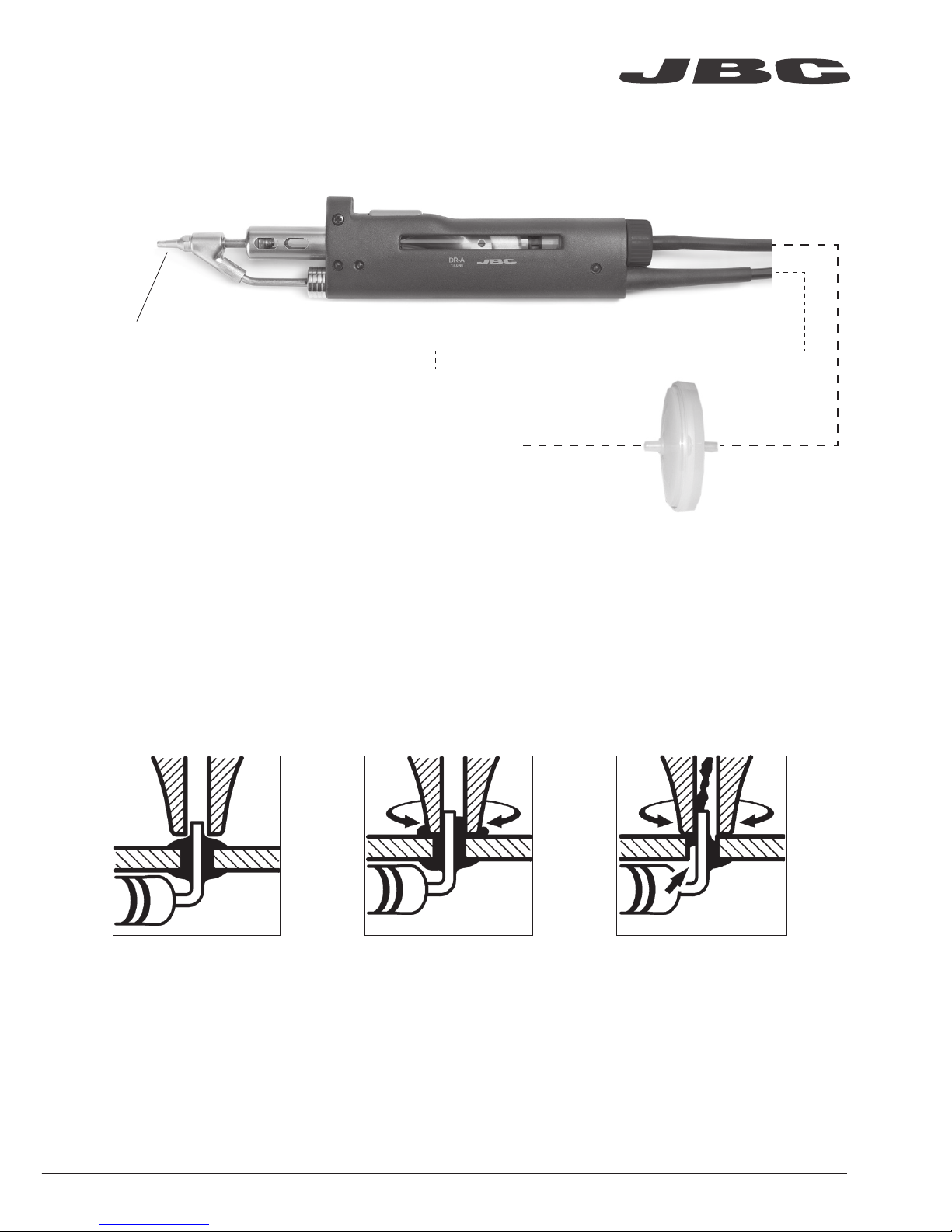

Connection
Desoldering Iron
Ref. DR560-A
Tip
Ref. C560003
to desoldering module
to stand
Suction Filter
Ref. 0821830
Supplied with desoldering module
Desoldering process
Use a tip with a larger diameter than the pad to achieve maximum aspiration and thermal efficiency.
Place the tip with the
component terminal in
the hole.
After pressing the desoldering key there is a slight delay until the self-contained vacuum pump
stops. This makes sure that the vacuum circuit is completely empty. If any solder remains are left
on a terminal after desoldering it, resolder it with fresh solder and repeat the desoldering operation.
When the solder liquefies,
gently rotate the tip so
that the component
terminal can be lifted off.
Press the vacuum pump
button long enough to
remove the solder.
3. Aspirating1. Placing 2. Rotating
www.jbctools.com
3

A ø
B ø
C560-001 C560-002
C560-003
C560-004 C560-009
C560-014

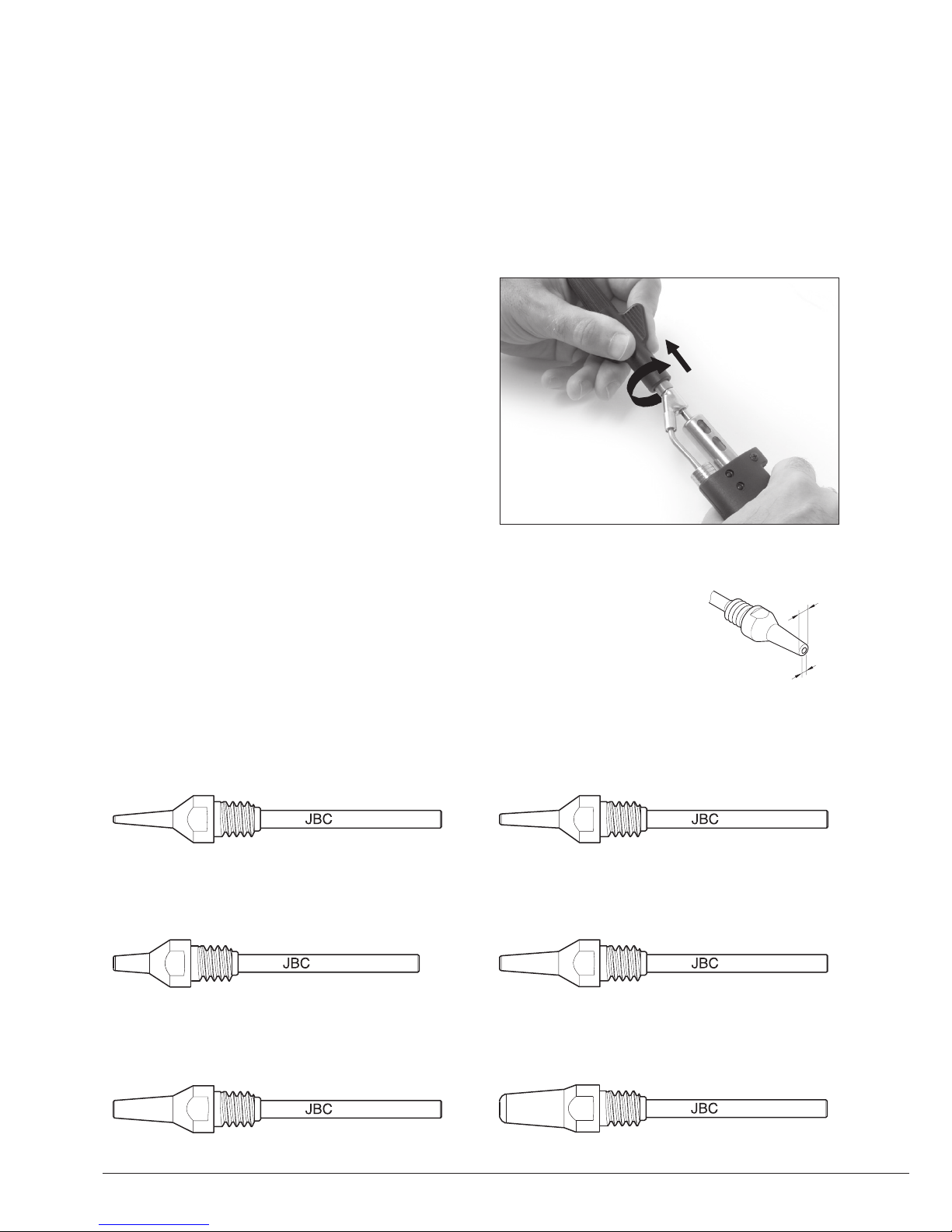

Changing Tips
This operation should be done while the tip is hot and at a minimum temperature of 250°C, so that
any tin left inside is still molten.
1. Removing
Use the special spanner to unscrew the tip.
2. Inserting
Fit the new tip and tighten with the spanner
to make sure it is air tight.
Compatible Tips
The DR560 uses C560 tips.
Find the model that best suits your soldering needs in www.jbctools.com
Here are some C560 tips in real size:
250ºC minimum
C560-001 A=1,4 B=0,6 max. pin=0,4 mm
(A=0.05 B= 0.02 max. pin= 0.01 in)
C560-002 A=1,8 B=0,8 max. pin=0,6 mm
(A=0.07 B= 0.03 max. pin= 0.02 in)
C560-003 A=2,7 B=1 max. pin=0,8 mm
(A=0.1 B= 0.04 max. pin= 0.03 in)
C560-004 A=3,2 B=1,3 max. pin=1,1 mm
(A=0.12 B= 0.05 max. pin= 0.04 in)
C560-009 A=5 B=1,3 max. pin=1,1 mm
(A=0.19 B= 0.05 max. pin= 0.04 in)
C560-014 A=2,5 B=0,8 max. pin=0,6 mm
(A=0.09 B= 0.03 max. pin= 0.02 in)
4

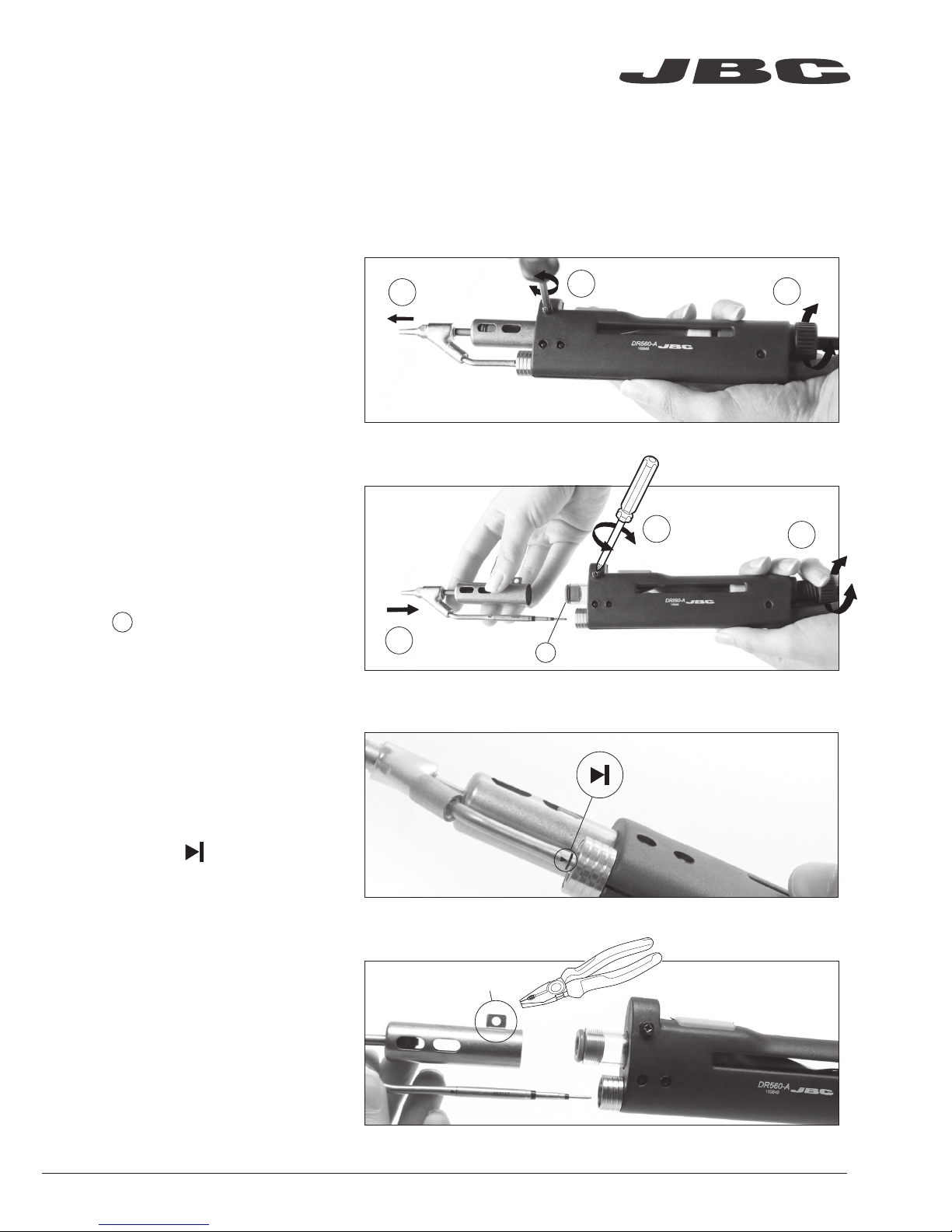

1. Removing
Loosen the deposit lid (a),
remove the screw (b)
and withdraw the heating
element (c).
For this operation, turn off the station or disconnect the tool and wait until the tool temperature
drops to room temperature.
2. Placing
Insert the new Heating
Element (a), tighten the screw
(b) and then the lid (c).
Before placing, make sure
to insert the internal gasket
into the Glass Solder Collector.
ba
c
bc
a!
!
Important
For a proper connection
it is essential to insert the
cartridge by lining it up to
the mark .
washer
Changing the heating element (Ref. DSV-DR)
Compatibility
The DSV-DR also works with
the previous version DR5600
Desoldering Iron (Ref. 5600010).
In this case, you must take out
the washer with a pliers.
www.jbctools.com
5

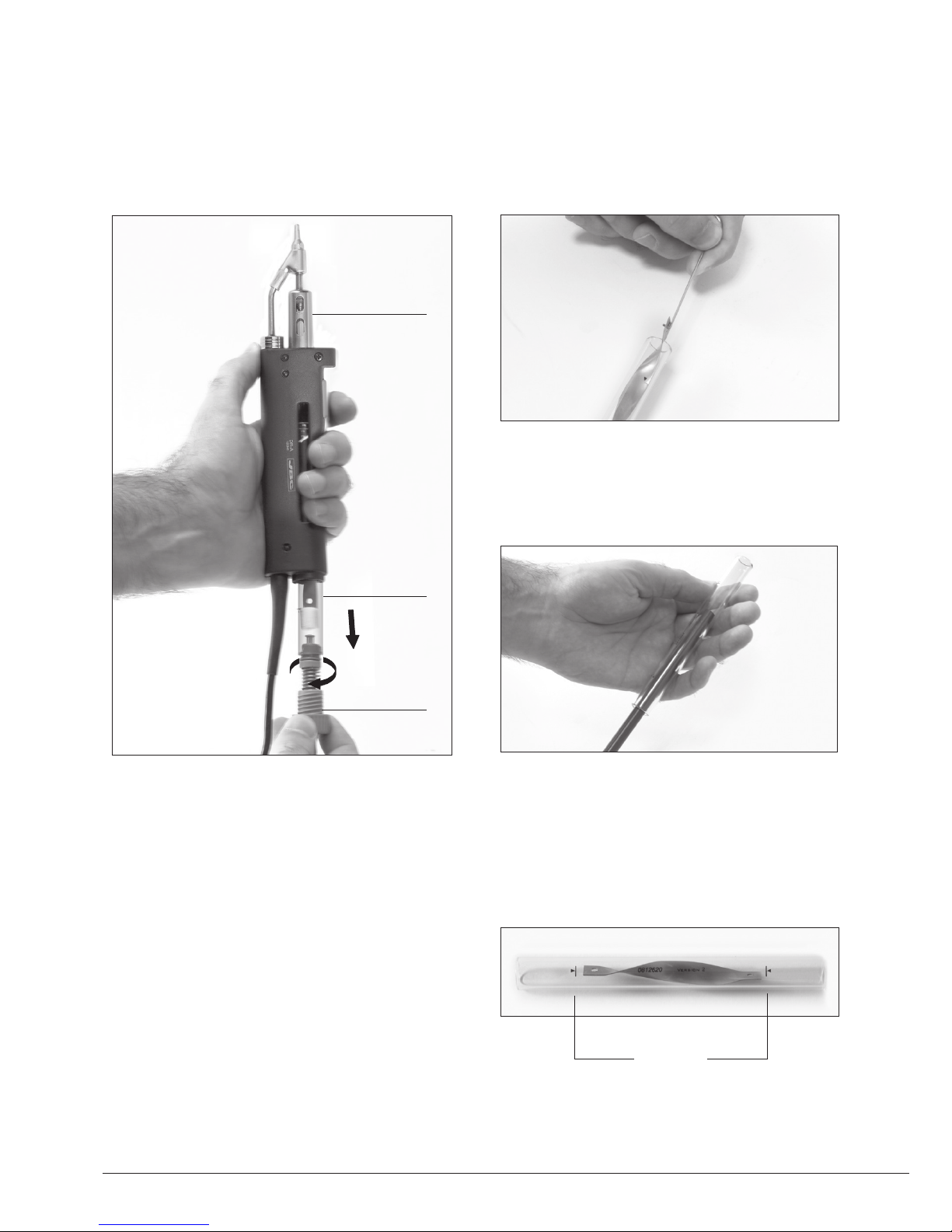

Glass Solder Collector Cleaning
1. Removing the lid
3. Inserting the glass solder collector
Check filter
Lid
Check
internal joint
2. Cleaning
Check the filter and replace it if it is dirty or
damaged.
Remove the coil and clean the inside of the glass
solder collector with the cleaning stick.
The lid must be unscrewed with the DR560 in a
vertical position.
The glass solder collector must be inserted
with coil filter in place, positioned between the
2 lines marked.
Then the whole unit must be closed by
screwing the lid.
Marks
6

Maintenance
Before carrying out maintenance or storage, always unplug the tool.
- Check periodically that the metal parts are clean to ensure it is detected when on the stand.
Always use a damp cloth or alcohol.
- Periodically check all cables and tubes connections.
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.
The intake tube should be periodically cleaned by the largest rod.
Tip Care
Important
DO NOT press the vacuum pump button while tinning the desoldering tip, as the fumes given off
by the flux would quickly block the ducts and the air filter.
www.jbctools.com
7

It is imperative to follow safety guidelines to protect health and prevent electric
shock, injury, fire or explosions.
Safety
- Do not use the tool for any purpose other than soldering or rework. Incorrect use may cause fire.
- The mains cable must be plugged into approved bases. Make sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- The temperature of accessible surfaces may remain high after the unit is turned off.
Handle with care.
- Do not leave the appliance unattended when it is on.
- It is necessary to turn the station off before changing tips.
- Heat can cause inflamable products to ignite even when out of sight.
- Be careful with the remains of liquid tin. In contact with skin, it can cause burns.
- Avoid flux coming into contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.
- This appliance can be used by children over the age of eight as well as persons with reduced
physical, sensory or mental capabilities or lacking of experience provided that they have been
given adequate supervision or instruction concerning use of the appliance and understand the
hazards involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
8

- Weight: 413 gr (0.91 lb)
Complies with CE standards.
ESD protected.
Specifications
www.jbctools.com
9

Composición
Los siguientes artículos deben estar incluidos:
*Accesorios del desoldador DR560-A incluidos en la Ref. 0010261
Tips
Puntas .................... 3 unidades
Ref. C560005* (x1)
Ref. C560013* (x1)
Ref. C560004* (x1)
Desoldering Iron
Desoldador ................ 1 unidad
Ref. DR560-A
Punta C560003 incluida
Union flanges
Bridas de unión ......... 1 unidad
R ef. 0 0113 56
Tip cleaning set ...... 1 unidad
Juego de limpieza de puntas
Ref. 0965970*
Internal gasket
Junta interna ......... 1 u.
Ref. 0019208*
Contiene 2 juntas
Filter box
Caja de filtros ........ 1 u.
Ref. 0780840
Contiene 10 filtros
Spanner
Llave para puntas .. 1 u.
Ref. 0780550*
Spiral Filter
Filtro en espiral ..... 1 u.
Ref. 0812330*
Long tip
cleaning set
Juego de limpieza
de puntas ..... 1 u.
Ref. 0965760*
Cleaning stick
Bastoncillo de
limpieza del
depósito ....... 1 u.
Ref. 0786640
Metal Solder
Collector
Depósito metálico
de estaño ..... 1 u.
Ref. 0812630*
Glass Solder
Collector
Depósito de
estaño ........... 1 u.
Ref. 0812620*
Manual ......... 1 u.
Ref. 0008867
Ref. DR560
Desoldering Iron
10
www.jbctools.com

Desoldador
Ref. DR560-A
Punta
Ref. C560003
al módulo desoldador
al soporte
Suction Filter
Ref. 0821830
Incluido en el módulo desoldador
Conexiones
Proceso de desoldar
Use un modelo de punta con un diámetro mayor que el pin a desoldar, a fin de lograr la
máxima aspiración y eficiencia térmica.
Después de cada pulsación del botón del desoldador hay un ligero retraso hasta que la bomba de
vacío se detiene, esto es para asegurar que el circuito de aspiración se vacíe completamente.
Si algún terminal ha quedado con restos de soldadura después de intentar desoldarlo, suéldelo de
nuevo y repita la operación.
Apoye la punta de modo que
el terminal penetre dentro del
orificio de la punta.
Cuando la soldadura se licúe,
gire la punta hasta que la
terminal del componente se
pueda desprender de los lados.
Presione el pulsador de la
bomba de vacío el tiempo
suficiente para aspirar la
soldadura.
3. Aspirar1. Colocar 2. Rotar
www.jbctools.com
11

A ø
B ø
C560-001 C560-002
C560-003
C560-004 C560-009
C560-014

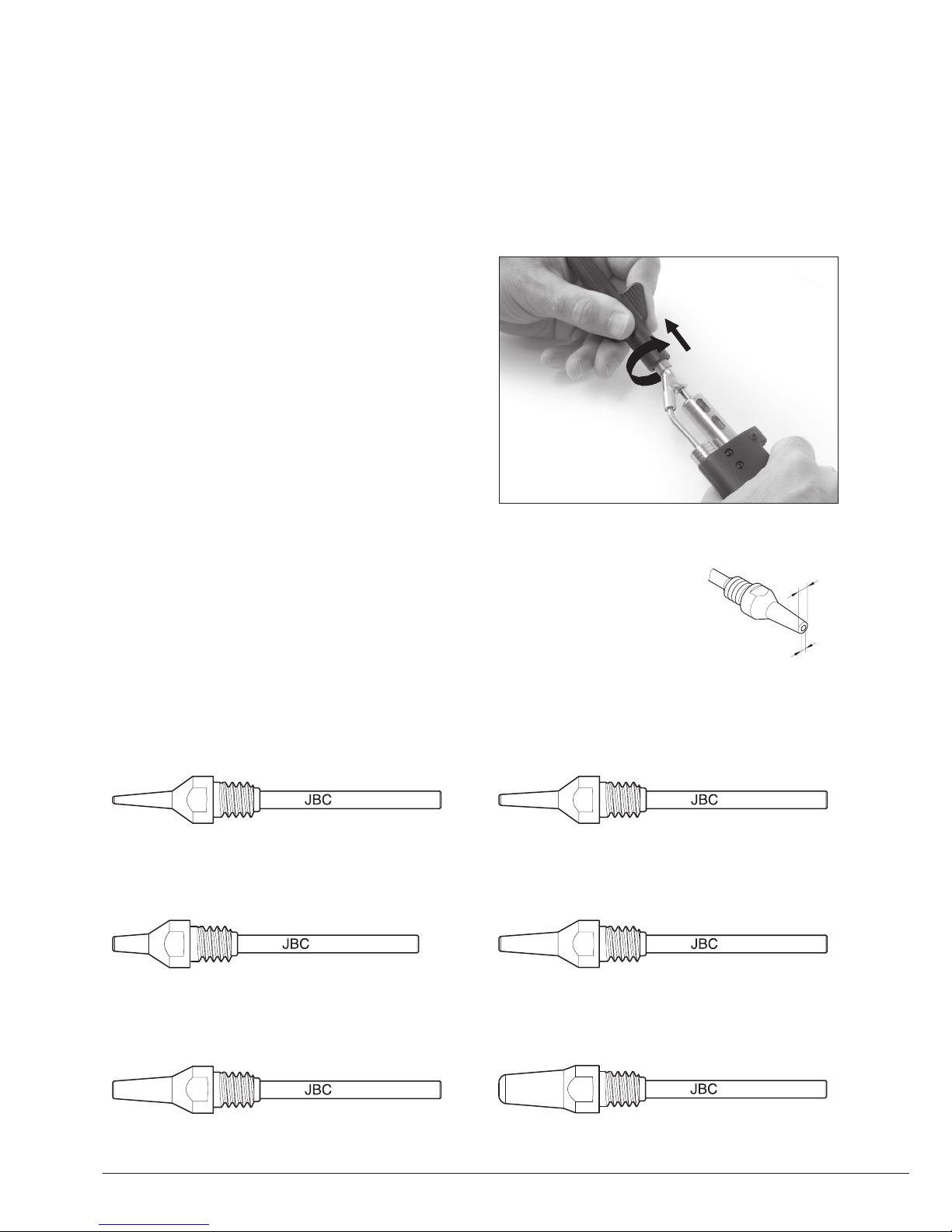

Cambio de puntas
Esta operación debe realizarse mientras que la punta está caliente, a una temperatura mínima
de 250°C, para que los residuos de estaño que hayan quedado en el interior estén fundidos.
Puntas compatibles
El DR560-A funciona con puntas C560. Encuentre el modelo que
mejor se adapte a sus necesidades en www.jbctools.com
Vea algunas de ellas a escala real:
C560-001 A=1,4 B=0,6 max. pin=0,4 mm
(A=0.05 B= 0.02 max. pin= 0.01 in)
C560-002 A=1,8 B=0,8 max. pin=0,6 mm
(A=0.07 B= 0.03 max. pin= 0.02 in)
C560-003 A=2,7 B=1 max. pin=0,8 mm
(A=0.1 B= 0.04 max. pin= 0.03 in)
C560-004 A=3,2 B=1,3 max. pin=1,1 mm
(A=0.12 B= 0.05 max. pin= 0.04 in)
C560-009 A=5 B=1,3 max. pin=1,1 mm
(A=0.19 B= 0.05 max. pin= 0.04 in)
C560-014 A=2,5 B=0,8 max. pin=0,6 mm
(A=0.09 B= 0.03 max. pin= 0.02 in)
1. Remover
Desenrosque la punta a sustituir, con la
ayuda de la llave suministrada.
2. Insertar
Coloque la nueva punta, y apriete con la
llave para lograr una buena estanqueidad.
250ºC mini.
12

Cambio del elemento calefactor (Ref. DSV-DR)
Para realizar esta operación debe apagar la estación o desconectar la herramienta y esperar
que la punta esté a temperatura ambiente.
1. Retirar
Desenrosque el tapón del
depósito (a), retire el tornillo
(b) y extraiga el elemento
calefactor (c).
2. Colocar
Desenrosque el tapón del
depósito (a), retire el tornillo
(b) y extraiga el elemento
calefactor (c).
Antes de colocar el
depósito, asegúrese que la
junta interna esté colocada.
ba
c
bc
a!
Importante
Para una buena conexión, es
imprescindible introducir el
cartucho hasta la marca .
pestaña
Compatibility
El DSV-DR también es
compatible con el desoldador
DR5600 (Ref. 5600010).
En este caso debe retirar la
pestaña con la ayuda de unos
alicates.
!
www.jbctools.com
13

1. Retirar la tapa
3. Insertar el depósito
Compruebe
el filtro
Tapa
Compruebe la
junta interna
2. Limpiar
En caso de que el filtro estuviera dañado,
sucio o degradado, debe cambiarlo.
Extraiga el filtro y la espiral, limpie el interior
con una baqueta.
Desenrosque el tapón y retire el depósito con
el desoldador en posición vertical.
Vuelva a poner en el depósito el filtro y la
espiral. Para el correcto funcionamiento del
desoldador, debe posicionar la espiral entre
las dos líneas marcadas en el depósito.
Finalmente, cierre el conjunto enroscando el
tapón. Marca
Limpieza del depósito de estaño
14

Mantenimiento
Antes de almacenar o de su mantenimiento, desconecte siempre la herramienta.
- Compruebe periódicamente que las partes metálicas de la herramienta estén limpias de modo
que la estación pueda detectar su estado y activar los modos de Sleep o Hibernation.
- Revise la conexión de cables y/o tubos.
- Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC.
- Cualquier reparación sólo podrá ser realizada por un servicio técnico oficial JBC.
Introducir periódicamente la baqueta más larga con el fin de limpiar el tubo de aspiración.
Importante: NO presione el botón de la herramienta mientras se estaña la punta, ya que los
gases producidos podrían manchar rápidamente los conductos y el filtro.
Cuidado de las puntas
www.jbctools.com
15

Es necesario cumplir estas normas de seguridad para prevenir cualquier choque
eléctrico, heridas, fuego o explosiones.
Seguridad
- No utilice el equipo para otros fines que no sea la soldadura o reparación. Un uso incorrecto
podría causar fuego.
- Es posible que la temperatura de las zonas accesibles se mantenga alta después de apagar la
unidad de control. Maneje con precaución.
- No deje el aparato desatendido cuando esté en funcionamiento.
- Es necesario apagar la estación antes de realizar un cambio de punta.
- El calor puede provocar que incluso los productos inflamables fuera de vista se prendan.
- Tenga cuidado con los restos de estaño líquido.
En contacto con la piel, pueden causar quemaduras.
- Evite el contacto del Flux con la piel o los ojos para prevenir la irritación.
- Tenga precaución con el humo producido al trabajar.
- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.
- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas personas
con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o con falta de
experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones relativas al uso
del aparato de una manera segura y entiendan los riesgos que implica. Los niños no deben jugar
con el aparato.
- Los niños no deberán realizar tareas de mantenimiento sin supervisión.
16

Especificaciones
- Peso: 413 gr (0.91 lb)
Cumple con las normativas CE.
Seguridad ESD.
www.jbctools.com
17

Exploded View · Despiece
18

www.jbctools.com
19

Garantía
Esta garantía de 2 años cubre este equipo contra cualquier defecto de fabricación, incluyendo la sustitución
de partes defectuosas y mano de obra. La garantía no cubre el desgaste del producto por uso o mal uso. Para
que esta garantía sea válida, el equipo debe ser devuelto, a portes pagados, al distribuidor donde se compró.
Registre la garantía de su producto dentro de los 30 días de la compra en www.jbctools.com/productregistration.
Este producto no debe desecharse en la basura.
De acuerdo a la directiva europea 2012/19/UE, los equipos electrónicos al final de su vida se deberán
recoger y trasladar a una planta de reciclaje autorizada.
0 0 0 8 8 67-1117
Warranty
JBC’s 2 year warranty covers this equipment against all manufacturing defects, including the replacement of
defective parts and labour. Warranty does not cover product wear or misuse. In order for the warranty to be valid,
equipment must be returned, postage paid, to the dealer where it was purchased. Please register your warranty
within 30 days of purchase in www.jbctools.com/productregistration.
This product should not be thrown in the garbage.
In accordance with the European directive 2012/19/EU, electronic equipment at the end of their life
must be collected and returned to an authorized recycling facility.
www.jbctools.com
