Joie i-Spin 360 E User manual

i-Spin 360 E
enhanced child restraint
ECE R129/03
Rearward Facing:
Child height 61cm-105cm/ Child weight 19kg;
Forward Facing:
Child height 76cm-105cm/ Child weight 19kg;
ECE R129/03: ISO/F2X, ISO/R2
ECE R129/03: i-Size
PT
Instruction Manual
GB
Manual de instruções
PT
Manual de instrucciones
ES
ES
Mode d’emploi
FR
Handleiding
NL
Manuale di Istruzioni
IT

1
Welcome to Joie™
Congratulations on becoming part of the Joie family! We are so excited
to be part of your journey with your little one. While traveling with the
i-Spin 360 E enhanced child restraint you are using a high quality, fully
certified safety i-Size enhanced child restraint. Please carefully read this
manual and follow each step to ensure a comfortable ride and best pro-
tection for your child.
To use this Joie enhanced child restraint with the i-Size ISOFIX connec-
tions according to the ECE R129/03 Regulation, your child must meet
the following requirements.
Rearward Facing: Child height 61cm-105cm/ Child age at least 6
months/ Child weight 19kg;
Forward Facing: Child height 76cm-105cm/ Child age at least 15 months
/ Child weight 19kg;
Base
Please read all the instructions in this manual before installing and us-
ing the product.
! IMPORTANT: KEEP FOR FUTURE REFERENCE.
PLEASE READ CAREFULLY.
Please keep the instruction manual in the
storage compartment at the back of
the base as right figure.
For warranty information, please visit our
website at joiebaby.com
Parts List
Fig. 1 Head Support
Fig. 2 Seat Pad
Fig. 3 Buckle
Fig. 4 Harness Adjustment
Button
Fig. 5 Adjustment Webbing
Fig. 6 Smart Ride™ lock-off
Fig. 7 Load Leg
Fig. 8 Load Leg Adjustment
Button
Fig. 9 Load Leg Indicator
Fig. 10 Recline Adjustment
Button
Fig. 11 Rotating Button
Fig. 12 Shoulder Strap
Fig. 13 Head Support
Adjustment Lever
Fig. 14 Side Impact Shield
Fig. 15 Instruction Manual
Storage Compartment
Fig. 16 ISOFIX Connector
Fig. 17 ISOFIX Adjuster
Button
Fig. 18 ISOFIX Guides
Please make sure there are no missing parts. Please contact the
retailer if anything is missing.
GB
1
2
3
4
10
9
12
16
17
13
5
6
8
11
14
15
7
18

3 4
WARNING
!To use this enhanced child restraint with the ISOFIX
connections according to the ECE R129/03 Regula-
tion, your child must meet the following requirements.
Rearward Facing:
Child height 61cm-105cm/ Child age at least 6 months
/ Child weight 19kg;
Forward Facing:
Child height 76cm-105cm/ Child age at least 15
months/ Child weight 19kg;
!IMPORTANT - DO NOT USE FORWARD FACING
BEFORE THE CHILD’S AGE EXCEEDS 15 months
(Refer to instructions)
!Any straps holding the enhanced child restraint to the
vehicle should be tight, that any support-leg should
be in contact with the vehicle floor, that any straps
restraining the child should be adjusted to the child’s
body, and that straps should not be twisted.
!After your child is placed in this enhanced child
restraint, the safety belt must be used correctly, and
ensure that any lap strap is worn low down, so that
the pelvis is firmly engaged, shall be stressed.
!This enhanced child restraint should be replaced when
it has been subject to violent stresses in an accident.
An accident can cause damage to them that you
cannot see.
WARNING
!Concern the danger of making any alterations or
additions to the device without the approval of the
competent authority, and a danger of not following
closely the installation instructions provided by the
enhanced child restraint manufacturer.
!Please keep this enhanced child restraint away from
sunlight, otherwise it may be too hot for child’s skin.
Always touch the enhanced child restraint before
placing child in it.
!Child is not left in the enhanced child restraint system
unattended.
!Any luggage or other objects liable to cause injuries in
the event of a collision shall be properly secured.
!The enhanced child restraint shall not be used without
the soft goods.
!The soft goods should not be replaced with any other
than the one recommended by the manufacturer,
because the soft goods constitutes an integral part of
the restraint performance.
!DO NOT use any load bearing contact points other
than those described in the instructions and marked
on the enhanced child restraint.

5 6
WARNING
!NEVER install this enhanced child restraint on any
vehicle seat equipped with safety airbags when used
with babymode.
!Please check before you purchase this enhanced
child restraint to make sure it can be installed prop-
erly in your vehicle.
!NO enhanced child restraint can guarantee full protec-
tion from injury in an accident. However, proper use of
this enhanced child restraint will reduce the risk of
serious injury or death to your child.
!DO NOT install this enhanced child restraint without
following the instructions in this manual or you may
put your child at serious risk of injury or death.
!DO NOT use this enhanced child restraint if it has
damaged or missing parts.
!DO NOT have your child in large/oversized clothes
because this may prevent your child from being
properly and securely fastened by the shoulder
harness straps and the crotch strap between the legs.
!DO NOT leave this enhanced child restraint or other
items unbelted or unsecured in your vehicle because
an unsecured enhanced child restraint can be thrown
around and may injure occupants in a sharp turn, sud-
den stop, or collision.
WARNING
!NEVER use a second-hand enhanced child restraint
or an enhanced child restraint whose history you do
not know because it may have structural damage
that compromises your child’s safety.
!NEVER use ropes or any other substitutes to secure
enhanced child restraint in vehicle or to secure child
into enhanced child restraint.
!Be sure that the enhanced child restraint is installed
in such a way that no part of it interferes with
movable seats or in the operation of vehicle doors.
!Consult the distributor for issues concerning mainte-
nance, repair and part replacement.
!Remove this enhanced child restraint from the
vehicle seat when it is not in use for a long period of
time.
!The parts of this enhanced child restraint should not
be lubricated in any way.
!Always secure child in enhanced child restraint, even
on short trips, as this is when most accidents occur.
!Frequently check the ISOFIX guides for dirt and clean
them if necessary. Reliability can be effected by
ingress of dirt, dust, food particles etc.
!DO NOT put anything other than the recommended
inner cushions in this enhanced child restraint.
!The child restraint may not fit in all approved vehicles
when used in one of these positions.

7 8
Emergency
In case of emergency or accidents, it is most important to have your
child taken care of with first aid and medical treatment immediately.
Product Information
"i-Size" (Integral Universal ISOFIX Enhanced Child Restraint Systems)
is a category of Enhanced Child Restraint System for use in all i-Size
seating position of a vehicle.
1. According to the ECE R129/03 Regulation, the product is a Universal
ISOFIX Class ISO/F2X, ISO/R2 enhanced child restraint and should
be fitted using the ISOFIX connections.
2. This is an “i-Size” Enhanced Child Restraint System. It is approved
according to UN Regulation No.129, for use in, i-Size compatible
vehicle seating positions as indicated by vehicle manufacturers in the
vehicle users’ manual.
3. If in doubt, consult either the Enhanced Child Restraint System
manufacturer or the retailer.
Materials Plastics, metal, fabrics
Patent No. Patents pending

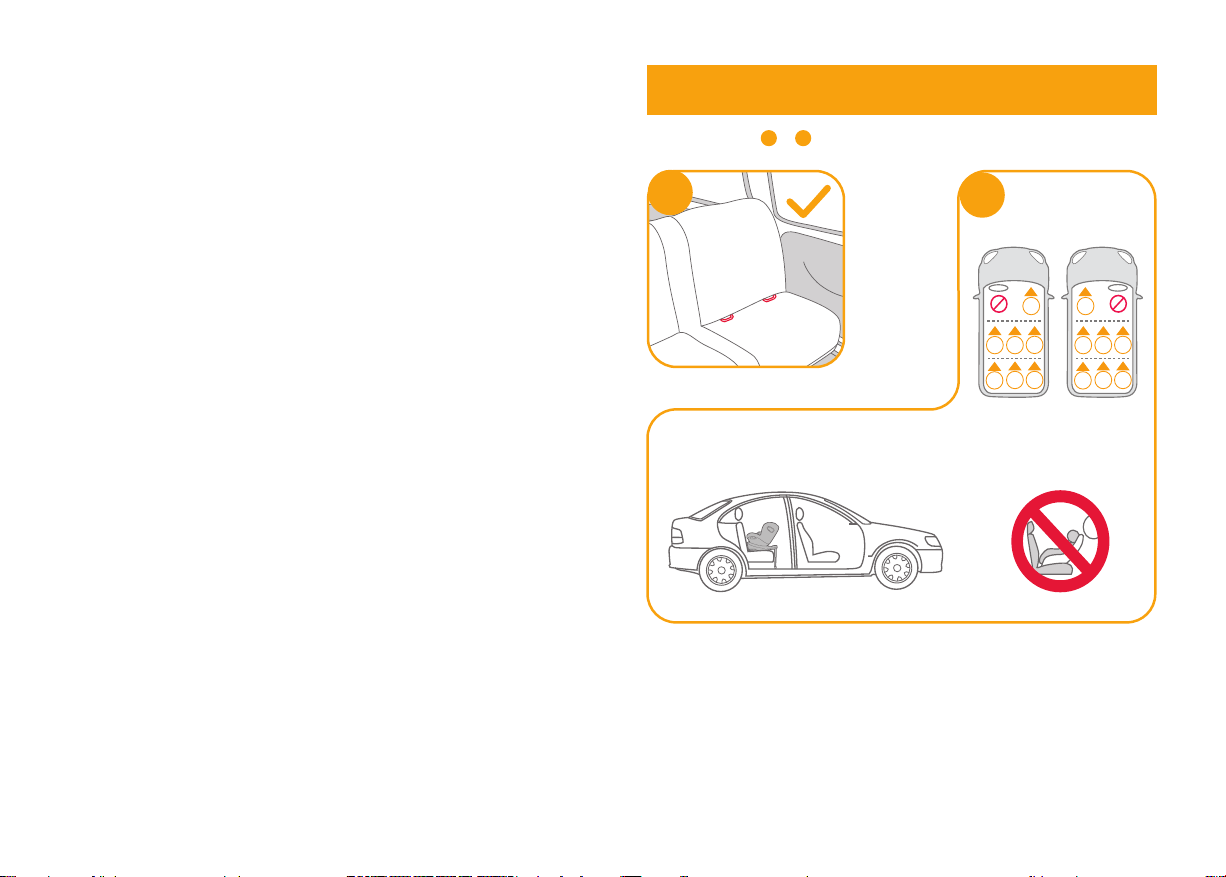

Concerns on Installation
1
24
3
57
6
1
24
3
57
6
1
2
3
A
I
R
B
A
G
2
1
see images 1- 2

910

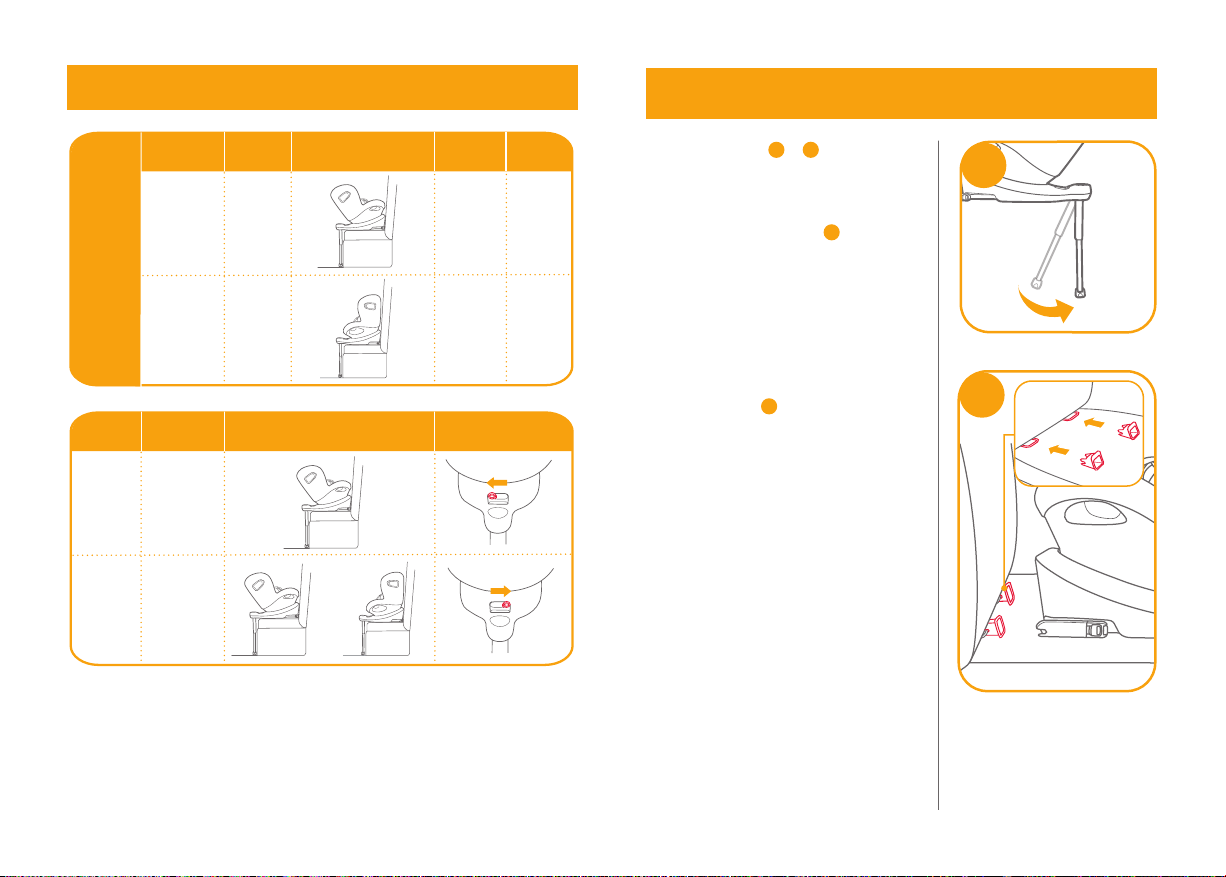

Installation
Mode InstallationReference Age
Recline
Position
Position
Position
1 -6
1 -6
ECE
R129/03
61cm-105cm/
19kg
<
76cm-105cm/
19kg
<
Child's
Size
Rear
facing
mode
Forward
facing
mode
15 months
to approx
4 years
6 months
to approx
4 years
Choose the Installation Mode
Installation
Mode InstallationSmart Ride™ lock-o
6-15M
15M
or
<
Child's
Age
Rear
facing
mode
Rear/
Forward
facing
mode

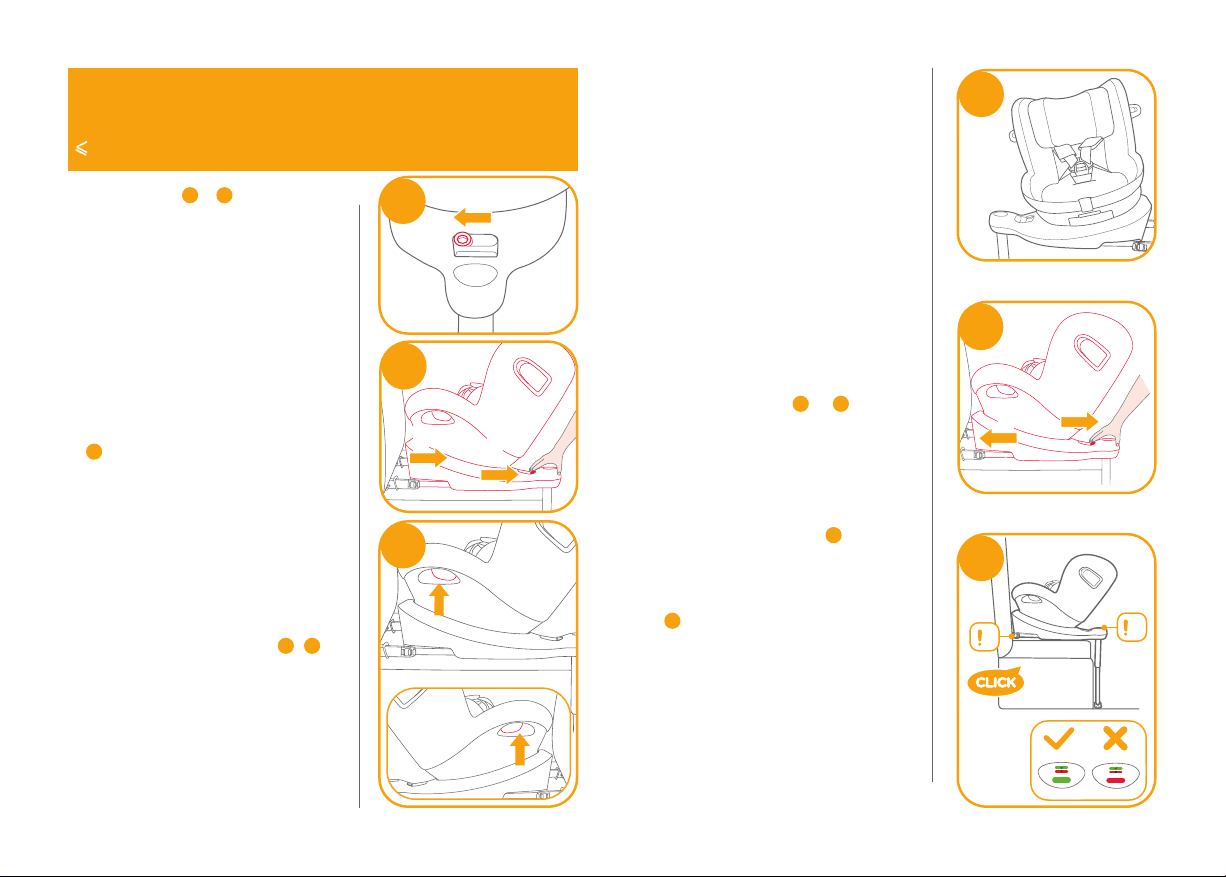

Installing the Base
3
see images 3- 12
! After placing the base on the vehicle
seat, pull the load leg downward to
floor. 3
! Insert ISOFIX guides to assist with
installation. 4-1 41

11 12
! There are 11 adjustable positions
for ISOFIX. Whilst depressing the
ISOFIX button 5-1, pull out the
ISOFIX connector. 5-2
! Make sure that both ISOFIX
connectors are securely attached
to their ISOFIX anchor points. The
colors of the indicators on both
ISOFIX connectors should be
completely green. 6-1
! After successfully installing the
ISOFIX connectors, press the
ISOFIX adjustment buttons again
while pushing the seat back until it
comes in contact with the vehicle
seat back. 6
! After attaching the ISOFIX, pull the
load leg downward to floor. When
the load leg indicator shows green,
the load leg is installed correctly.
! Squeeze the load leg releasing
button, then adjust the load leg
length. 7
5
1
2
1
6
7
!The load leg has 19 positions.
When the load leg indicator shows
red this means the load leg is in the
wrong position. 8
!Make sure the load leg is in full
contact with the vehicle floor pan.
Red means it is installed
incorrectly. 8
!Check to make sure the base is
securely installed by pulling on
both ISOFIX connectors.
!The ISOFIX connectors must be
attached and locked onto the
ISOFIX anchor points. 9-1
!The load leg must be installed
correctly with green indicator. 9-2
8
9
1
2

13 14
11
1
2

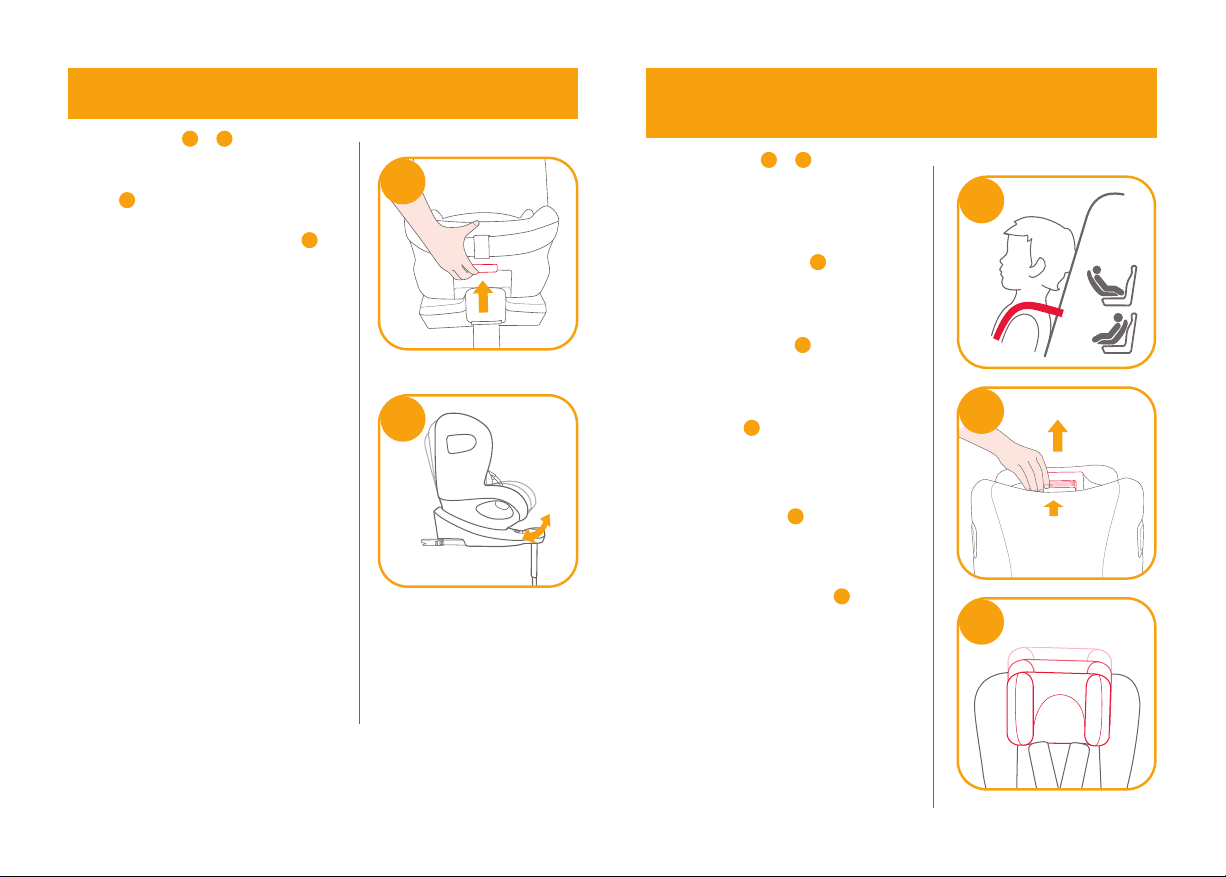

Removing the base
To remove from the vehicle press
the ISOFIX adjuster button 10 -1 and
pull the base back from the seat.
10 -2
Then press and release the
connectors from the vehicle’s
ISOFIX. 11
To prevent damage during transit,
press the ISOFIX adjuster button
12 -1 and fold the connector
completely. 12 -2
12
1
2
10
12
see images 13 - 15
!Ensure the side impact protection
shield is locked in the open
position for maximum side impact
safety.
1. Side impact shields are
automatically activated when the
harness buckle is moved back into
position and the harness is
tightened, both sides will be
opened automatically. 13 -113 -2
!IMPORTANT: Please note that
unfolding the side impact
protection elements does NOT
mean that the child is already
restrained tight enough.
2. The side impact shield opposite
the vehicle door can be closed to
allow more seating space, if
needed. The side closest to the
vehicle exterior should always be
in the open position. 14 -114 -2
3. The side impact can be manually
opened as shown on 15 .
Use Side Impact Shield
13
1
2
15
14
1
2
1
2

15 16
see images 16 - 17
Squeeze the recline adjustment
button 16 , to adjust the enhanced
child restraint to the proper position.
The recline angles are shown as 17
Please recheck the load leg position
after reclining.
There are 6 recline positions for rear
facing mode and 6 recline positions
for forward facing mode.
Recline Adjustment
16
17
Height Adjustment
for Head Support and Shoulder Harnesses
see images 18 - 20
1. Please adjust the head support
and check if the shoulder
harnesses are at the correct
height according to 18
!When used rear facing, the
shoulder harness height must be
even with or below the top of
child’s shoulders. 18
!When used forward facing, the
shoulder harness height must be
even with the top of child’s
shoulders.
18
2. Squeeze the head support
adjustment lever 19 , meanwhile
pull up or push down on the head
support until it snaps into one of
the 6 positions. The head support
positions are shown as 20 .
18
20
19
1
2

17 18
Using in the Rear Facing Mode
(Child height 61cm-105cm/ Child weight
19kg/ 6 months - 4 years old)
see images 21 - 31
!Please install the enhanced child
restraint on the rear vehicle seat,
and then put the child in the
enhanced child restraint.
!Please slide Smart Ride™
lock-off to left when enhanced
child restraint used in rearward
facing mode.
1. Press the ISOFIX adjuster button
22 -1 and pull the base back from
the vehicle seat.
2. Press the rotating button to rotate
for easier side loading/unloading
of the child, then rotate the seat
to the rear facing position. 23 &24
!Press the rotating button on either
side to rotate the enhanced child
restraint.
22
1
2
23
21
3. After successfully installing the
ISOFIX connectors, press the
ISOFIX adjustment buttons again
while pushing the seat back until
it comes in contact with the
vehicle seat back.25 -1 25 -2
!The ISOFIX connectors must be
attached and locked onto the
ISOFIX anchor points. 26 -1
!The load leg must be installed
correctly with green indicator.
26 -2
25
1
2
24
26
2
1

19 20
27
Securing Child
1. Press the webbing adjustment
button, while pulling out the
shoulder harnesses to the desired
(Pull from below the fixed
shoulder pads to lengthen) length.
27
2. Unlock the buckle of the
harnesses by pressing the red
button.
28
3. Fix the buckles on the both sides
of the seat shown as 29 which
located on the both sides of seat
to make placing the child in rear
facing mode more convenient.
28
4. Place the child into the enhanced child restraint and pass both arms
through the harnesses.
!After the child is seated, recheck whether the shoulder harnesses
are at the proper height.
5. Engage the buckle. Please refer to 30
30
29
6. Pull down the adjustment
webbing and adjust it to the
proper length to make sure your
child is properly secured. 31
!Always keep child secured in
harness and properly tightened by
removing any slack.
31

21 22
see images 32 - 41
!Please install the enhanced child
restraint on the vehicle seat, and
then put the child in the enhanced
child restraint.
!Please slide Smart Ride™
lock-off to right when enhanced
child restraint used in forward
facing mode. 32
1. Press the ISOFIX adjuster button
33 -1 and pull the base back from
the vehicle seat. 33 -2
Using in the Forward Facing Mode
(Child height 76cm-105cm/ Child weight
19kg/ 15 months - 4 years old)
2. Press the rotating button to rotate
for easier side loading/unloading
of the child, then rotate the seat
to the forward facing position. 34 &
35
!Press the rotating button on either
side to rotate the enhanced child
restraint.
3. After successfully installing the
ISOFIX connectors, press the
ISOFIX adjustment buttons again
while pushing the seat back until
it comes in contact with the
vehicle seat back. 36 -1 36 -2
33
1
2
32
35
34
1
2
36

23 24
3. Fix the buckles on the both sides of
the seat shown as 40 which located
on the both sides of seat to make
placing the child in forward facing
mode more convenient.
4. Place the child into the enhanced
child restraint and pass both arms
through the harnesses. Engage
the buckle.
!After the child is seated, recheck
whether the shoulder harnesses
are at the proper height.
5. Pull down the adjustment webbing
and adjust it to the proper length to
make sure your child is properly
secured.
41
!Always keep child secured in
harness and properly tightened by
removing any slack.
see images 42 - 48
Press the red button to disengage the
buckle. 42
Follow steps 43 - 48 to detach soft
goods.
To re-attach the soft goods please
repeat the above steps in the reverse
step.
Detach Soft Goods
42
41
!The ISOFIX connectors must be
attached and locked onto the
ISOFIX anchor points. 37 -1
!The load leg must be installed
correctly with green indicator.
37 -2
Securing Child
1. Press the webbing adjustment
button, while pulling out the
shoulder harnesses to the desired
(Pull from below the fixed
shoulder pads to lengthen) length.
38
2. Unlock the buckle of the harnesses
by pressing the red button. 39
40
39
38
2
1
37

25 26
! Please wash the seat cover and inner padding with cold water under
30°C.
! Do not iron the soft goods.
! Do not bleach or dry clean the soft goods.
! Do not use undiluted detergents, gasoline or other organic solvent to
wash the enhanced child restraint or base. It may cause damage to
the enhanced child restraint.
! Do not wring out the seat cover and inner padding to dry. It may
leave the seat cover and inner padding with wrinkles.
! Please hang dry the seat cover and inner padding in the shade.
! Please remove the enhanced child restraint and base from the
vehicle seat if not in use for a long period of time. Put the enhanced
child restraint in a cool, dry place where your child cannot access it.
! Do not tamper with the harness connectors during cleaning.
Care and Maintenance
48
47
46
45
44
43

27
Bem-vindo à Joie™
Parabéns por se tornar membro da família Joie! Estamos muito
satisfeitos por participar na sua aventura com o seu bebé. Ao viajar
com o dispositivo avançado de retenção i-Spin 360 E, estará a utilizar
um sistema avançado de retenção de alta qualidade, totalmente
certificado de tamanho i-Size. Leia atentamente este manual e
execute todos os passos para garantir uma utilização confortável e a
melhor proteção para a criança.
Para utilizar este dispositivo avançado de retenção com ligações
ISOFIX i-Size de acordo com a Regulamentação CEE R129/03, a
criança deve cumprir os seguintes requisitos.
Virado para a retaguarda: Altura da criança 61-105 cm/Idade da
criança: pelo menos 6 meses/Peso da criança ≤19 kg;
Virado para a frente: Altura da criança 76-105 cm/Idade da criança:
pelo menos 15 meses/Peso da criança ≤19 kg;
Base
Leia todas as instruções deste manual antes de utilizar o produto.
! IMPORTANTE:GUARDAR PARA CONSULTA FUTURA.
LEIA ATENTAMENTE.
Guarde o manual de instruções no
compartimento de armazenamento na
traseira da base, como indicado na figura à
direita.
Para informações sobre a garantia, visite o
nosso website em joiebaby.com
Lista de componentes
Fig. 1 Apoio de cabeça
Fig. 2 Capa de tecido
acolchoado
Fig. 3 Fivela
Fig. 4 Botão de ajuste das
alças
Fig. 5 Correia de ajuste
Fig. 6 Bloqueio Smart Ride™
Fig. 7 Perna de carga
Fig. 8 Botão de ajuste da perna
de carga
Fig. 9 Indicador da perna de
carga
Fig. 10 Botão de ajuste de
reclinação
Fig. 11 Botão de rotação
Fig. 12 Alça
Fig. 13 Alavanca de ajuste do
apoio de cabeça
Fig. 14 Proteção contra
impactos laterais
Fig. 15 Compartimento de
armazenamento do
manual de instruções
Fig. 16 Conector ISOFIX
Fig. 17 Botão de ajuste ISOFIX
Fig. 18 Guias ISOFIX
Certifique-se de que não existem peças em falta. Se faltar alguma
peça, contacte o revendedor.
PT
1
2
3
4
10
9
12
16
17
13
5
6
8
11
14
15
7
18

29 30
AVISO
!Para utilizar este dispositivo avançado de retenção
para crianças com conectores ISOFIX, de acordo
com o Regulamento ECE R129/03, a criança deve
cumprir os seguintes requisitos.
Virado para a retaguarda:
Altura da criança 61-105 cm/Idade da criança: pelo
menos 6 meses/Peso da criança ≤ 19 kg;
Virado para a frente:
Altura da criança 76-105 cm/Idade da criança: pelo
menos 15 meses/Peso da criança ≤ 19 kg;
!IMPORTANTE - NÃO UTILIZE O DISPOSITIVO
VIRADO PARA A FRENTE SE A CRIANÇA TIVER
UMA IDADE INFERIOR A 15 meses (Consulte as
instruções)
!Todas as correias que seguram o dispositivo
avançado de retenção para crianças ao veículo
devem estar apertadas, a perna de apoio deve estar
em contacto com o piso do veículo, qualquer correia
que retenha a criança deve estar ajustada ao corpo
da criança e as alças não devem estar torcidas.
!Depois de colocar o seu filho neste dispositivo
avançado de retenção para crianças, deverá utilizar
corretamente o cinto de segurança e garantir que a
correia subabdominal está o mais baixo possível
para que a bacia esteja bem segura.
!Este dispositivo avançado de retenção para crianças
deve ser substituído caso tenha sido sujeito a
esforços violentos num acidente. Um acidente pode
causar danos não visíveis.
AVISO
!Não devem ser efetuadas alterações ou adições ao
dispositivo sem a aprovação de uma autoridade
competente e devem ser seguidas as instruções de
instalação fornecidas pelo fabricante do dispositivo
avançado de retenção para crianças.
!Mantenha este dispositivo avançado de retenção
para crianças afastado de luz solar direta, caso
contrário, este poderá atingir temperaturas
demasiado elevadas para a pele da criança. Toque
sempre no dispositivo avançado de retenção para
crianças antes de colocar a criança.
!A criança não deve permanecer no sistema
avançado de retenção sem supervisão.
!Todas as bagagens ou outros objetos que possam
causar ferimentos em caso de colisão, devem estar
corretamente fixos.
!O dispositivo avançado de retenção não deve ser
utilizado sem a capa de tecido.
!A capa de tecido não deve ser substituída por
qualquer outra que não seja recomendada pelo
fabricante, pois é parte integrante do sistema de
retenção.
!NÃO utilize quaisquer pontos de contacto de suporte
de carga diferentes dos descritos nas instruções e
marcados no dispositivo avançado de retenção para
crianças.

31 32
AVISO
!NUNCA instale este dispositivo avançado de retenção
para crianças em bancos de veículos equipados com
airbags quando estiver a utilizar o redutor para bebés.
!Antes de adquirir este dispositivo avançado de reten-
ção para crianças, certifique-se de que o mesmo pode
ser instalado corretamente no seu veículo.
!NENHUM dispositivo avançado de retenção para
crianças pode garantir uma proteção total contra lesões
num acidente. Contudo, a utilização apropriada deste
dispositivo avançado de retenção para crianças reduzi-
rá o risco de lesões graves ou morte da criança.
!NÃO instale este dispositivo avançado de retenção para
crianças sem seguir as instruções deste manual, pois
poderá sujeitar a criança a riscos de lesão ou morte.
!NÃO utilize este dispositivo avançado de retenção para
crianças se o mesmo estiver danificado ou existirem
peças em falta.
!NÃO coloque a criança com roupa larga/grande, pois
poderá impedir que as alças e a correia das virilhas
apertem firmemente a criança.
!NÃO utilize este dispositivo avançado de retenção para
crianças ou outros elementos sem o cinto colocado ou
sem o fixar ao seu veículo, já que um dispositivo de
retenção para crianças que não esteja fixado pode
soltar-se e causar lesões nos ocupantes em curvas
apertadas, travagens súbitas ou colisões.
AVISO
!NUNCA utilize um dispositivo avançado de retenção para
crianças em segunda mão ou cujo histórico desconheça,
pois poderão existir danos estruturais que colocam em risco
a segurança da criança.
!NUNCA utilize cordas ou outros substitutos para segurar o
dispositivo avançado de retenção para crianças no veículo
ou para segurar a criança no dispositivo de retenção.
!Certifique-se de que o dispositivo avançado de retenção
para crianças está instalado de forma a que nenhuma das
suas peças interfira com o movimento dos bancos ou com a
abertura das portas do veículo.
!Para questões relacionadas com a manutenção, reparação
e substituição de peças, consulte o distribuidor.
!Retire o dispositivo avançado de retenção para crianças do
veículo se não pretende utilizá-lo durante um longo período.
!As peças deste dispositivo avançado de retenção para
crianças não necessitam de qualquer tipo de lubrificação.
!Segure sempre a criança no dispositivo avançado de
retenção para crianças, mesmo em trajetos curtos, já que a
maioria dos acidentes ocorre neste tipo de trajetos.
!Verifique frequentemente se existe sujidade nos guias
ISOFIX e limpe-os se necessário. A acumulação de
sujidade, pó, partículas de alimentos, etc. poderá afetar a
fiabilidade do dispositivo.
!NÃO coloque outros materiais além dos acolchoamentos
internos recomendados neste dispositivo avançado de
retenção para crianças.
!O dispositivo de retenção para crianças poderá não caber
em todos os veículos aprovados quando for utilizado numa
destas posições.

33 34
Emergência
Em caso de emergência ou acidente, é muito importante que a
criança receba imediatamente primeiros socorros e tratamento
médico.
Informações do produto
"i-Size" (sistemas ISOFIX integrais avançados de retenção para
crianças de categoria universal) é uma categoria de sistemas
avançados de retenção para crianças para utilização em todos os
assentos i-Size de um veículo.
1. De acordo com a Regulamentação ECE R129/03, o produto é um
dispositivo avançado ISOFIX Classe ISO/F2X, ISO/R2 de retenção
para crianças de categoria universal e deve ser instalado com os
conectores ISOFIX.
2. Este é um sistema avançado “i-Size” de retenção para crianças.
Está aprovado ao abrigo da Regulamentação Nº.129 da ONU para
utilização em veículos com lugares sentados compatíveis com
"i-Size", como indicado no manual do utilizador do fabricante do
veículo.
3. Em caso de dúvida, consulte o fabricante ou o revendedor do
sistema avançado de retenção para crianças.
Materiais Plástico, metal, tecido
Nº. de patente Patentes pendentes
Cuidados na instalação
1
24
3
57
6
1
24
3
57
6
1
2
3
A
I
R
B
A
G
2
1
ver imagens 1- 2

35 36
ECE
R129/03
Escolher o modo de instalação
Instalar a base
3
ver imagens 3- 12
! Depois de colocar a base no
assento, estique a perna de carga
até ao piso do veículo. 3
! Insira os guias ISOFIX para ajudar
na instalação. 4-1 41
Tamanho da
criança
Modo de
instalação Instalação Idade de referência
Posição de
reclinação
61cm-105cm/
≤19kg
Modo
virado
para a
retaguarda
6 meses a
aprox.
4 anos
Posição
1-6
Posição
1-6
15 meses a
aprox.
4 anos
Modo
virado para
a frente
76cm-105cm/
≤19kg
Idade da
criança
Modo de
instalação Instalação Bloqueio Smart
Ride™
6-15 meses
> 15 meses
Modo virado
para a
retaguarda
Modo virado
para a
retaguarda/
frente
ou

37 38
! Existem 11 posições ajustáveis
para ISOFIX. Enquanto pressiona o
botão ISOFIX 5-1, retire o
conector ISOFIX. 5-2
! Certifique-se de que ambos os
conectores ISOFIX estão
corretamente encaixados nos
pontos de fixação ISOFIX. A cor
dos indicadores de ambos os
conectores ISOFIX deverá ser
completamente verde. 6-1
! Depois de instalar os conectores
ISOFIX, pressione novamente os
botões de ajuste ISOFIX enquanto
empurra as costas da cadeira até
entrar em contacto com as costas
do banco do veículo. 6
! Depois de encaixar o conector
ISOFIX, estique a perna de carga
até ao piso do veículo. Quando o
indicador da perna de carga
apresentar a cor verde, significa
que a perna de carga está
corretamente instalada.
! Aperte o botão de desbloqueio da
perna de carga e, em seguida,
ajuste o comprimento da perna de
carga. 7
5
1
2
7
!A perna de carga tem 19 posições.
Quando o indicador da perna de
carga apresentar a cor vermelha,
significa que a perna de carga está
numa posição incorreta. 8
!Certifique-se de que a perna de
carga está em contacto com o piso
do veículo. A cor vermelha significa
que a instalação está incorreta. 8
!Certifique-se de que a base está
firmemente instalada puxando por
ambos os conectores ISOFIX.
!Os conectores ISOFIX devem estar
encaixados e bloqueados nos
pontos de fixação ISOFIX. 9-1
!A perna de carga deve estar
corretamente instalada com o
indicador em cor verde. 9-2
8
9
1
2
1
6
