Joyor E-WHEELS F Series User manual

Joyor - F-serien, X5S, Y8S, G-serien
BRUKERMANUAL (NOR)
USERMANUAL (ENG)

INNHOLD
1 Deleoversikt og tekniske spesifikasjoner
1.1 Deleoversikt - F-serien
1.2 Tekniske spesifikasjoner F-serien 1.3
Deleoversikt - X5S
1.4 Tekniske spesifikasjoner - X5S 1.5
Deleoversikt - Y8S
1.6 Tekniske spesifikasjoner - Y8S
1.7 Deleoversikt - G-serien
1.8 Tekniske spesifikasjoner - G-serien
2. Sikkerhetsinstruksjoner
3. Hvordan bruke sparkesykkelen
3.1 Folde sammen og sette opp
3.2 Display
3.3 Kjøreinstruksjoner
3.3.1 Før den tas i bruk
3.3.2 Kjøring
3.3.3 Bremsing
4. Vedlikehold
4.1 Dekk
4.2 Batteri
4.3 Lader
5.1 Garantiomfang
5.2 Garantibegrensninger
5.3 Garantisøknadsprosess
6.Kontakt oss
7. Sikker avfallshåndtering
5. Garantier

1DELEOVERSIKT & TEKNISKE SPESIFIKASJONER
1.1 F-serien
1) LCD-skjerm
2) Spaklås for justering av styrets
høyde
3) Sammenleggbare håndtak
4) Bremsevaier
5) Støtdemper
6) Frontlykt
7) Forskjerm
8) Foldemekanisme
9) Baklykt
10) Støtte
11) Bremsehendel
12) Luftfylt forhjul
13) Punkteringsfritt bakhjul
14) Bakskjerm
15) Bakre trommelbrems
11
1
3
4
2
5
6
7
12
8
14
9
15
13
10

1.2 Tekniske Spesifikasjoner for F-Serien
ModellF3+ F5S+F7+
Motor 350W Nominell 500W Nominell
Motor type DC børsteløs motor
Maksvekt på fører
120kg
Materialer Aluminiumslegering
Fart 20 km/t (LOVLIG)
Størrelse når den
er satt opp 980x540x1140mm 1080x540x1140mm
Størrelse når den
er foldet
Vekt 15kg 16kg / 17kg
Rekkevidde 30-40km 40-50km 65-80km
Bremser Trommelbrems bak + EABS
Bredde på rammen
16cm
Volt på batteriet 36V 48V
Batterikapasitet 13.0Ah 13.0Ah 18.0Ah
Batteri type Litiumbatteri
Inngangsspenning
AC100-240V
Merkestrøm
2A
Ladetid 6-7t6-7t 8-10t
IP-Grad IP-54
Maks stigningsgrad
15
Hjul størrelse 8"
Dekk type 8" luftfylt dekk i front + 8'' punkteringsfritt bak
Display
Multifunksjonelt LCD display med USB ladeport
Cruise Control Modus Tilgjengelig
880x180x360mm 980x180x360mm

1.3 X5S
1) LCD-skjerm
2) Spaklås for justering av styrets
høyde
3) Sammenleggbare håndtak
4) Bremsevaier
5) Støtdemper
6) Frontlykt
7) Forskjerm
8) Foldemekanisme
9) Baklykt
10) Støtte
11) Bremsehendel
12) Luftfylt forhjul
13) Luftfylt bakhjul
14) Bakskjerm
15) Bakre trommelbrems
3
1
4
11
2
6
5
7
12
8
14
9
15
13
10

1.4 Tekniske Spesisfikasjoner for X5S
ModellX5S
Motor 500W Nominell
Motor type DC børsteløs motor
Maksvekt på fører 125kg
MaterialeAluminiumslegering
Fart 20km/t (LOVLIG) eller 35km/t (ULOVLIG)
Størrelse når den
er satt opp 1150x540x1180mm
Størrelse når den
er foldet 1060x190x380mm
Vekt 18kg
Rekkevidde 45-55km
Bremser Skivebrems bak + EABS
Bredde på rammen
19cm
Volt på batteriet 48V
Batterikapasitet 13Ah
Batteritype Litiumbatterier
Inngangsspenning
AC100-240V
Merkestrøm
2A
Ladetid 7t
IP-Grad IP-54
Maks stigningsgrad
15
Hjul størrelse 10"
Dekk type 10*2.3" luftfylte dekk
Display
Multifunksjonelt LCD display med USB ladeport
Cruise Control Modus Tilgjengelig

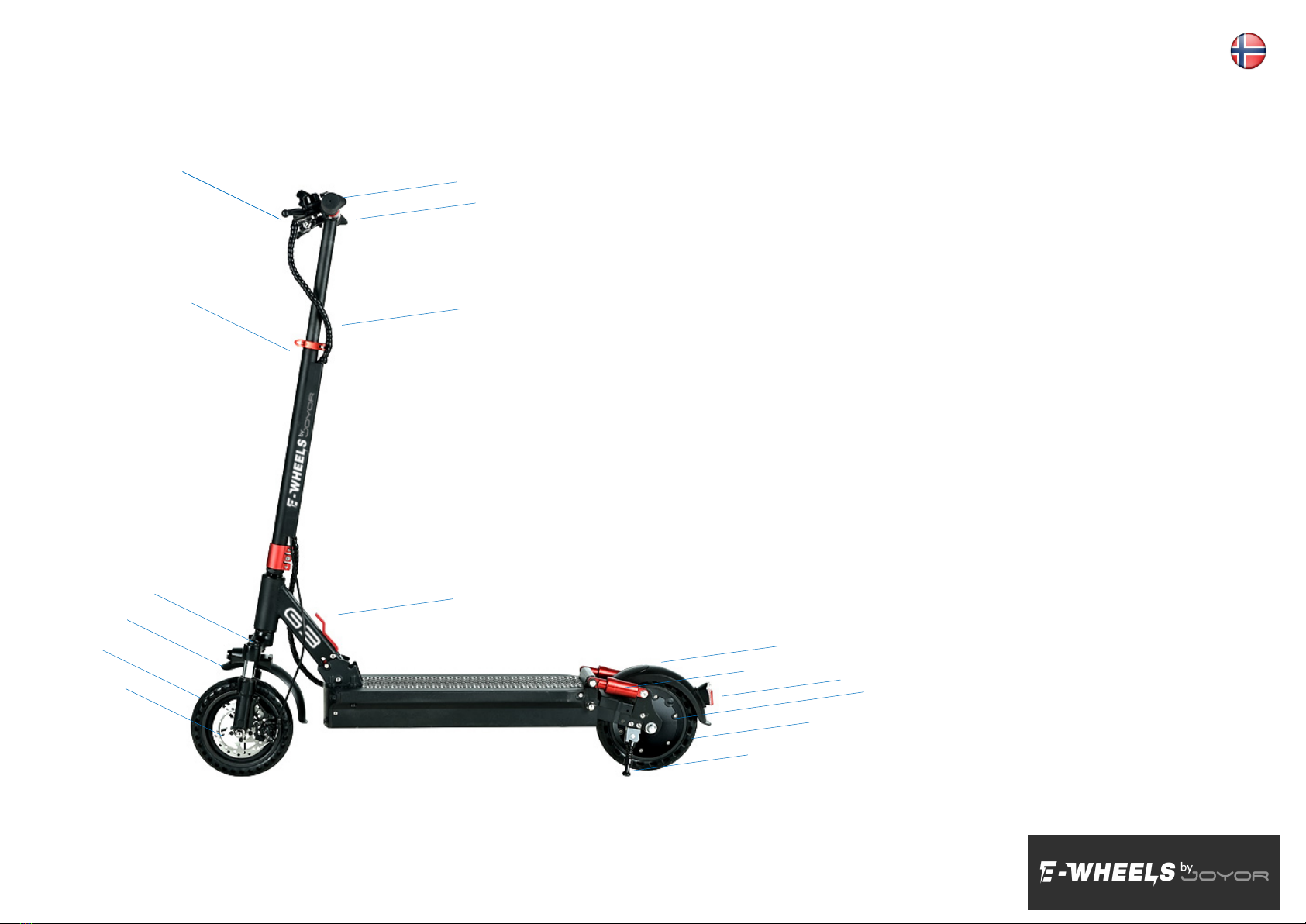

1.5 Y8S
1) LCD-skjerm
2) Spaklås for justering av
styrets høyde
3) Sammenleggbare
håndtak
4) Bremsevaier
5) Støtdempere
6) Frontlykt
7) Forskjerm
8) Foldemekanisme
9) Baklykt
10) Støtte
11) Bremsehåendel
12) Luftfylt forhjul
13) Luftfylt bakhjul
14) Dobbel bakfjæring
15) Bakskjerm
16) Blinklys foran
17) Blinklys bak
18) Skivebrems foran og
bak

1.6 Tekniske Spesifikasjoner for Y8S
ModellY8S
Motor 1000W
Motor type DC børsteløs motor
Maksvekt på fører 125kg
MaterialeAluminiumslegering
Fart 20km/t (LOVLIG) eller 45km/t (ULOVLIG)
Størrelse når den
er satt opp 1200x570x1190mm
Størrelse når den
er foldet 1150x210x430mm
Vekt 26kg
Rekkevidde 80-100km
Bremser Hydrauliske skivebremser fra Nutt foran og bak + EABS
Bredde på rammen
21cm
Volt på batteriet
48V
Batterikapasitet 26Ah
Battery type Litiumbatteri
Inngangsspenning
AC100-240V
Merkestrøm
2A
Ladetid 13-14t
IP-Grad IP-54
Maks stigningsgrad
15
Hjul størrelse 10"
Dekk type 10*2.5" luftfylte dekk
Display
Multifunksjonelt LCD display med USB ladeport
Cruise Control Modus Tilgjengelig

1.7 G-Serien
1) LCD-skjerm
2) Spaklås for justering av
styrets høyde
3) Sammenleggbare håndtak
4) Bremsevaier
5) Støtdempere
6) Forskjerm
7) Foldemekanisme
8) Baklykt
9) Støtte
10) Bremsehendel
11) Punkteringsfritt forhjul
12) Punkteringsfritt bakhjul
13) Dobbel bakfjæring
14) Bakskjerm
15) Skivebrems foran
16) Trommelbrems bak
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16

1.8 Tekniske Spesifikasjoner for G-Serien
Modell
G1
G3
Motor 500W Nominell 500W Nominell
Motor type DC børsteløs & girløs motor
Maks vekt på fører 125kg
MaterialeAluminiumslegering
Fart 20km/t (LOVLIG) eller 35km/t (ULOVLIG)
Størrelse når den
er satt opp 1180x545x1180mm
Størrelse når den
er foldet
1180x180x470mm
Vekt 19,4kg 21,4kg
Rekkevidde 45-55km 65-80km
Bremser Skivebremser foran og trommelbrems bak + EABS
Bredde på rammen
18cm
Volt på batteriet
48V
48V
Batterikapasitet
13Ah
22Ah
Battery type Litiumbatteri
Inngangsspenning
AC100-240V
Merkestrøm
2A
Ladetid
6-7h
11-12h
IP-Grad IP-54
Maks stigningsgrad
15
Hjul størrelse 8.5"
Dekk type 8.5" punkteringsfrie dekk
Display
Multifunksjonelt LCD display med USB ladeport
Cruise Control Modus Tilgengelig

2SIKKERTHETSINSTRUKSJONER
•E-Wheels by Joyor er et personlig kjøretøy og er kun beregnet for bruk av en person. Aldri ha flere enn en person på
sparkesykkelen av gangen.
•Vi anbefaler bruk hjelm og annet beskyttelsesutstyr ved kjøring av sparkesykler.
•Ikke kjør sparkesykkelen på glatte underlag (f.eks is og olje) eller utenfor veien/fortauet.
•Øvelseskjør gjerne på et trafikkfritt området på girnivå 1 før du tar deg ut på offentlige veier og fortau.
•Vennligst hold begge hendene på styret og begge føttene på ståbrettet under kjøring. Ikke hopp rundt på ståbrettet.
•Ikke slå av motoren under pågående kjøring av sparkesykkelen.
•Ikke kjør over hull på mer enn 3 cm og ikke kjør rett i eller ned fortauskanter, dette kan forårsake skader på føreren og/
eller skader på kjøretøyet. Løft heller sparkesykkelen opp. Kjør alltid på plant underlag.
•Om du kommer ut på dårlige eller humpete veier må du sakke ned farten eller ta en vurdering om du må trille den.
•Føreren av sparkesykkelen må justere høyden på styret i henhold til deres lengde for å sikre en god, stabil og behagelig
kjøretur.
•Anbefales ikke bruk av sparkesykkelen i værforhold hvor temperaturen er under -5 eller kaldere.
•Ikke kjør over vanndammer.
•Ikke kjør sparkesykkelen i ugunstige værforhold som regn, snø eller ved kraftig vind for å forhindre at ulykker som kan
oppstå. Hvis du kjører sparkesykkelen under disse forholdene, må du aldri overstige hastigheten på 10 km/t.
•Hvis sparkesykkelen ikke brukes på 1 mnd (som ved f. eks. vinterlagring), så må du vedlikeholdslade den minst 1 gang i
måneden. Aldri la den gå helt tom for strøm og ikke topplad batteriet ved lagring.
•Når du skal sette opp sparkesykkelen må du presse inn foldemekanismens håndtak/spak og sørge for at den sitter ordentlig
på plass før den tas i bruk.
•Hvis du regnes som påvirket av alkohol eller andre midler kan du straffes. Det er ingen promillegrense, det blir en
skjønnsmessig vurdering om du er påvirket.
•Ikke bruk produktet hvis det begynner å bli slark i foldemekanismen eller i styret. Dette må strammes umiddelbart. Ta
kontakt for hjelp ved behov. Ved kontinuerlig bruk vil slarken forverres, og delene vil bli skadet. Dette kan i verste fall føre
til skade på fører da produktet kan bli ødelagt. Hvor ofte produktet trenger vedlikehold avhenger av bruken.
•Ikke kjør produktet med lite eller ingen luft i dekkene, dette er skadelig for produktet og kan være farlig for fører. Dette
ødelegger slange, dekk og i verste fall felgen. Punkteringer er ikke en garantisak
•Dette er et fremkomstmiddel, ikke bruk det til hopping, triksing eller lignende. Ikke kjør produktet opp eller ned trapper,
eller lignende.

3HVORDAN BRUKE SPARKESYKKELEN

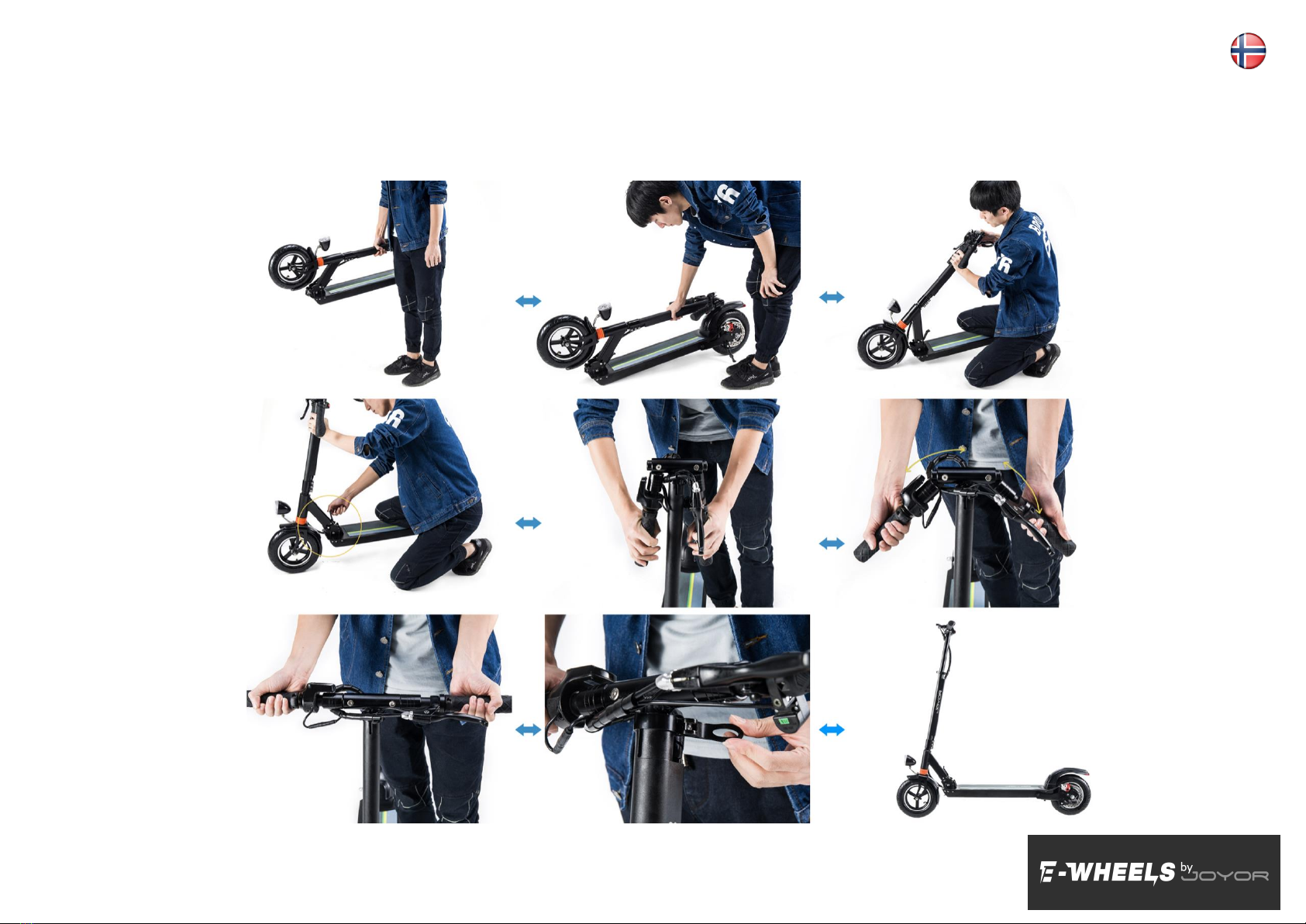

3.1 Folde sammen/Sette opp

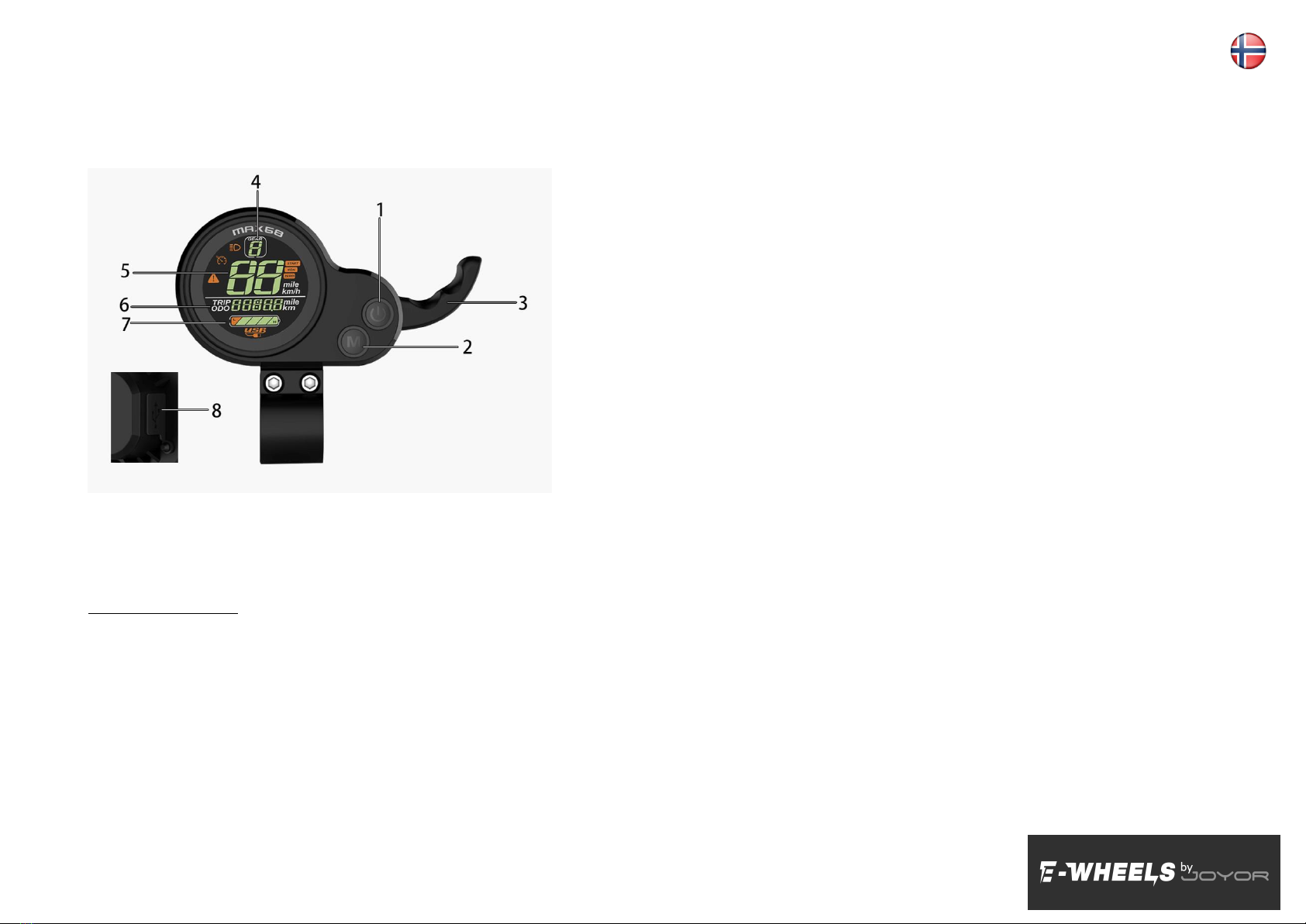

3.2 Display
1) Av/På Knapp
2) Girbytte
3) Gass
4) Gir indikator
5) Hastighets-indikator
6) Flervalgs-indikator/kjørelengde-
indikator
7) Batterinivå
8) USB Ladeport
Modell: 882
Kompatibel Volt: DC24V/36V Kompatibel, 36V/48V
Kompatibel - Kommunikasjonsprotokoll: UART
Wire Connections
1. Rød ledning (D+): Positiv polinngang
2. Sort ledning (GND): Negativ pol
3. Blå ledning (DS): Styrestrøm
4. Grønn ledning(RX): Data inn
5. Hvit ledning (TX): Data ut

Display-knappene
•Hold inne Av/På knappen for å slå på displayet, kort tastetrykk på Av/På knappen for å veksle mellom ODO, lengde kjørt, V,
A, E, TM.
•Hold inne Av/På knappen for å slå av displayet.
•Hold inne " M " og Av/På knappen samtidig for å komme inn til innstilligsmenyen for sparkesykkelen. Trykk på M for å endre
instillingene. Hold inne M og Av/På knappen samtidig for å lagre og gå ut av innstillingsmenyen. (Minner om at de burde
forbli urørt)
•Hold inne M for å slå av og på lys.
Display Funksjoner
Speedometer, strømindikator, feilkode indikator, Av/På-knapp for lys, cruise control, girbytte og gir indikator, total kjørelengde,
total kjørelengde på en tur, samtidsspenning, kjøretid, gass-hendel.
Kjøre computer - Multifunksjonsområdet
Total kjørelengde ODO, total kjørelengde per tur TRIP, samtidsspenning V, kjøretid TIME, feilkode E
Feilkoder
Når " ! " symbolet blinker i displayet så trykk en gang på Av/På knappen for å gå inn til feilsøkemodus. Hvert nummer indikerer
forskjellige problemer og er listet slik:
ERRO 1: Motor fault - Motorfeil
ERRO 2: Throttle fault - Gasshendel feil
ERRO 3: Controller fault - Feil på hovedkort
ERRO 4: Brake lever power off - Feil på bremsehendel
ERRO 5: Under voltage protection - Lavspenningsbeskyttelse
ERRO 6: Communication fault, the display unable to get the output from the controller - Dårlig kobling, displayet mottar ikke data
fra hovedkortet.
ERRO 7: Communication fault, the controller unable to get the output from the display
- Dårlig kobling, hovedkortet mottar ikke data fra displayet.

Speedometer
Enheter: MPH, KM/T
Hastigheten som vises kommer fra motoren, sendes via hovedkortet og videre til displayet.
Den angitte hastigheten avhenger av motorsignalet og hjulets diameter.
Girveksling
Trykk en gang på MODE-knappen for å veksle mellom girene: 1 - eco(sakte), 2 - drive(medium), 3 - sport(fort). Jo høyere gir, jo
fortere går sparkesykkelen.
Lys aktivering
Hold inne MODE-knappen for å slå av/på front- og baklysene. Baklyset tennes også automatisk når du bremser ned.
Cruise Control-Funksjon
Under kjøring av sparkesykkelen så kan du holde inne gasshendelen med i farten du ønsker i 5 sekunder så vil cruise controllen
aktiveres. For å deaktivere cruise control må man trykke inn bremsehendelen.
Start-modus
Av sikkerthetsmessige årsaker kommer alle Joyor-sparkesyklene med en såkalt "non-zero" start som vil si at man må sparke
sparkesykkelen i gang og få den over 1 km/t for at motoren skal begynne å trekke:
NON - Non-zero start mode (må sparkes i gang)
ZERO - zero start mode (motor starter selv med sparkesykkelen stillestående)

USB-ladeindikator
Displayet er utstyrt med en USB-port slik at du kan lade dine elektroniske enheter. Når enheten er koblet til, vil USB-
indikatoren lyse opp i displayet.
Parameterinnstillinger
Hold inne " M " og Av/På-knappen inne samtidig for å komme inn til paramterinnstillingene. Trykk på Av/På-knappen for å bytte
mellom parametere. Trykk på " M " for å endre innstillingene. Hold inne " M " og Av/På-knappen for å lagre og avslutte.
P01: Lysstryke for baklys: 1 - lavest lysstryke, 3 - høyeste lysstyrke;
P02: Kjørelengde, 0: km; 1: mile;
P04: Hvilemodus: 0 - ingen hvilemodus; 1-60 - hvilemodus i minutter;
P06: Hjuldiameter: enhet - tommer; presisjon: 0,1;
P07: Antall målemagneter: fra 1-100;
P09: zero start(stillestånde start), non-zero start(sparke i gang) setting: 0 - zero start; 1 - non-zero start;
P12: Startmoment: fra 0-5, 0 - det svakeste, 5 - sterkeste;
P15: Prosentinnstillinger for motordrivsignal: full hastighet er satt til 100;
P16: Cruise control funksjon: 1 - aktivert, 0 - deaktivert;
P17: Lysinnstillinger: lysene tennes ikke automatisk når kjøretøyet er på, endre instillingen til 0 - lysene vil da tennes automatisk
når kjøretøyet er på
P99: For å nullstille alle innstillinger, forbli i P99, og hold inne MODE-knappen i 5-6 sekunder.

3 HVORDAN BRUKE SPARKESYKKELEN
3.3 Kjøreinstruksjoner
3.3.1 Før den tas i bruk
•Velg et godt egnet sted for de første kjøreturene og bli kjent med sparkesykkelen.
•Sett opp sparkesykkelen i henhold til intruksjonene tidligere vist i manualen.
•Tilpass lengden på styrestaget etter din høyde for best mulig tilpasset kjørestil.
•Se til at det ikke er noe slark i styrestaget. Er det slark så må dette strammes inn før
sparkesykkelen tas i bruk.
3.3.2 Kjøring
•Hold inne Av/På-knappen for å slå på sparkesykkelen. Den vil alltid starte i 1. gir.
•Av sikkerhetsmessige årsaker så kan motorene på E-Wheels Joyor modellene kun begynne å trekke når farten på
sparkesykkelen er over 1km/t. Dette er til for å forhindre at motoren skal aktiveres om gassen trykkes ned ved en
feiltakelse. Når man skal ut å kjøre så setter du den ene foten på ståbrettet og den andre foten på bakken, deretter sparker
du fra. Når sparkesykkelen er i bevegelse og hastigheten er over 1, så må gassen trykkes rolig inn for å få en fin og jevn
akselerasjon. Det er veldig viktig med vektfordeling på ståbrett, hvor du har en fot fremme og en fot plassert bak.
•Husk å veksle mellom girene under kjøring, og å bruke ringeklokke og lys mtp føret, underlaget og andre medtrafikanter.
•Vær oppmerksom på cruise control-funksjonen. Cruise control-funksjonen aktiveres når gasshendelen trykkes med samme
trykk i omkring 5 sekunder.
•Vær oppmerksom på muligheten for uforutsigbare, plutselige hindringer på veien. Bruk vettet mtp. hastighet og tilpass
kjøringen etter forholdene og underlaget.
3.3.3 Bremser
•Bruk bakbremsen ved nedbremsing i normale situasjoner(Venstre bremsehendel). Skulle det oppstå en nødssituasjon hvor
man må bråbremse så bruk både bak- og forbremsen.
•Jo hardere du trykker inn bremsehendlene, jo større blir bremsekraften i kalipperene og sykkelen. Vær oppmerksom på at
ved bråbrems kan sparkesykkelen skli videre og farlige situasjoner kan oppstå. Unngå å bråbremse da dette ofte fører til
slitte dekk og punkteringer.

4 VEDLIKEHOLD
4.1 Dekk
•E-Wheels by Joyor bruker elastisk gummimateriale i dekkene. Når dekkene er slitte og/eller punkterte må de byttes ut
før man kjører videre på sparkesykkelen.
•Kontakt E-Wheels for nye slanger og dekk.
•Gjør det til en vane å gå over sparkesykkelen, sjekke lufttrykk og se om alt av synlige skruer sitter godt. Det er svært
viktig at alt av synlige skruer ettertrammes, og det er anbefalt å gjøre dette hver 2. uke, avhengig av hvor mye
sparkesykkelen brukes.
4.3 Batteri
•E-Wheels by Joyor er utstyrt med et litiumpolymerbatteri. Den gjennomsnittlige levetiden til batteriet er på omkring 1000
sykluser. Under vanlig bruk og godt vedlikehold kan batteriets levetid vanligvis nå mer enn 1000 sykluser.
•Før sparkesykkelen tas i bruk for første gang er det veldig viktig å lade den helt fullt.
•Prøv alltid å la det være igjen minimum 10% og unngå å tømme sparkesykkel helt for strøm før den skal settes tilbake til
lading.
•Ikke la sparkesykkelen stå med et helt tomt batteri i flere timer. Sett den til lading så fort det lar seg gjøre.
•Når du skal sette bort sparkesykkelen over lengre tid så er det viktig at batteriprosenten er på minimum 50% eller mer.
Det er ekstremt viktig å vedlikeholdslade den minst 1. gang i mnd.
•Bruk alltid original laderen som hører til din Joyor modell.
•Ikke la sparkesykkelen stå på plasser hvor temperaturen er under 0 og heller ikke la den stå midt i solsteken, sett den
heller i skyggen.
•Polymerlitiumbatterier må behandles med ekstrem forsiktighet. Overlading, skade eller overoppheting kan føre til brann.
Vær alltid våken og tilstede når sparkesykkelen lades og ikke la den stå til lading over natten. Ikke bruk, lad eller la et
skadet batteri være uten tilsyn, følg avhendingsprotokollene umiddelbart og få det levert slik at den kastes korrekt.
4.4 Lader
Laderene fra Joyor har en innebygd timing-funksjon for når batteriet er fulladet.

Ladeinstruksjoner
•Sett konakten fra laderen inn i stikkontakten. (AC110V-220V)
•Åpne dekselet til ladeporten og sett ladekontakten i ladeporten.
•Lampen på laderen lyser rødt for å indikere at ladingen pågår. Når lampen bytter fra rødt til grønt, så indikerer den at
batteriet er fulladet.
•Når batteriet skal lades må sparkesykkelen plasseres i et tørt og ventilert rom/plass.
5 REKLAMASJON
5.1 Hva innebærer reklamasjonsretten
•Den tidsbegrensede retten for å reklamere gjelder for alle Joyor sparkesykler 24 måneder etter at kjøpet er utført og
dekker de elektroniske delene (display, motor, lader og hovedkort) ved produksjonsfeil. Batteri: 12 måneder eller
2000km.
•Dette gjelder bare for den opprinnelige kjøperen og overføres ikke ved videre salg eller utleie.
5.2 Hva dekkes IKKE
Skader på produktet som kommer av:
5.3
•Uforsiktig bruk, misbruk, forsømmelse, feilbruk, utleie, støt, varme, fuktskader, feil installasjon ved egen rep,
punkteringer, veisalt, dårlig vedlikehold eller modifiseringer av sparkesykkelen. Alle ytre påvirkninger vil ikke dekkes.
•Mangelfull vedlikehold, feillading, feil oppbevaring, feil bruk – dvs. overstige vekt, høyde og/eller aldersbegrensning,
kjøring i trapper, mot vegger eller fortauskanter, andre typer ekstremsport o.l.
•Ulykke, krasj, kjøring over gjenstander, kappløp, brann, at sparkesykkelen har vært under vann, vann med høyt trykk,
kulde, jordskjelv, fall, oksidasjon eller kjemisk korrosjon.
•At produktet er tuklet med og leveres uten originaldeler. Feil forårsaket av annet utstyr.
•Uforsvarlig pakking eller feilhåndtering under retur til forhandler
•Modifisering – bruk av tredjeparts produkt som ikke er kjøpt av E-wheels Norge AS /
E-Wheels Europe AB
Henvend deg til [email protected] for reklamasjoner og servicehenvendelser
