JUMO DI ECO User manual

Jdi eco
Digitales Temperatur-Anzeigeinstrument
Digital Temperature Indicator
Indicateur de température numérique
B 70.1540.0 (B 95.1540.0)
Betriebsanleitung
Operating Instructions
Notice de mise en service
10.04/00440457

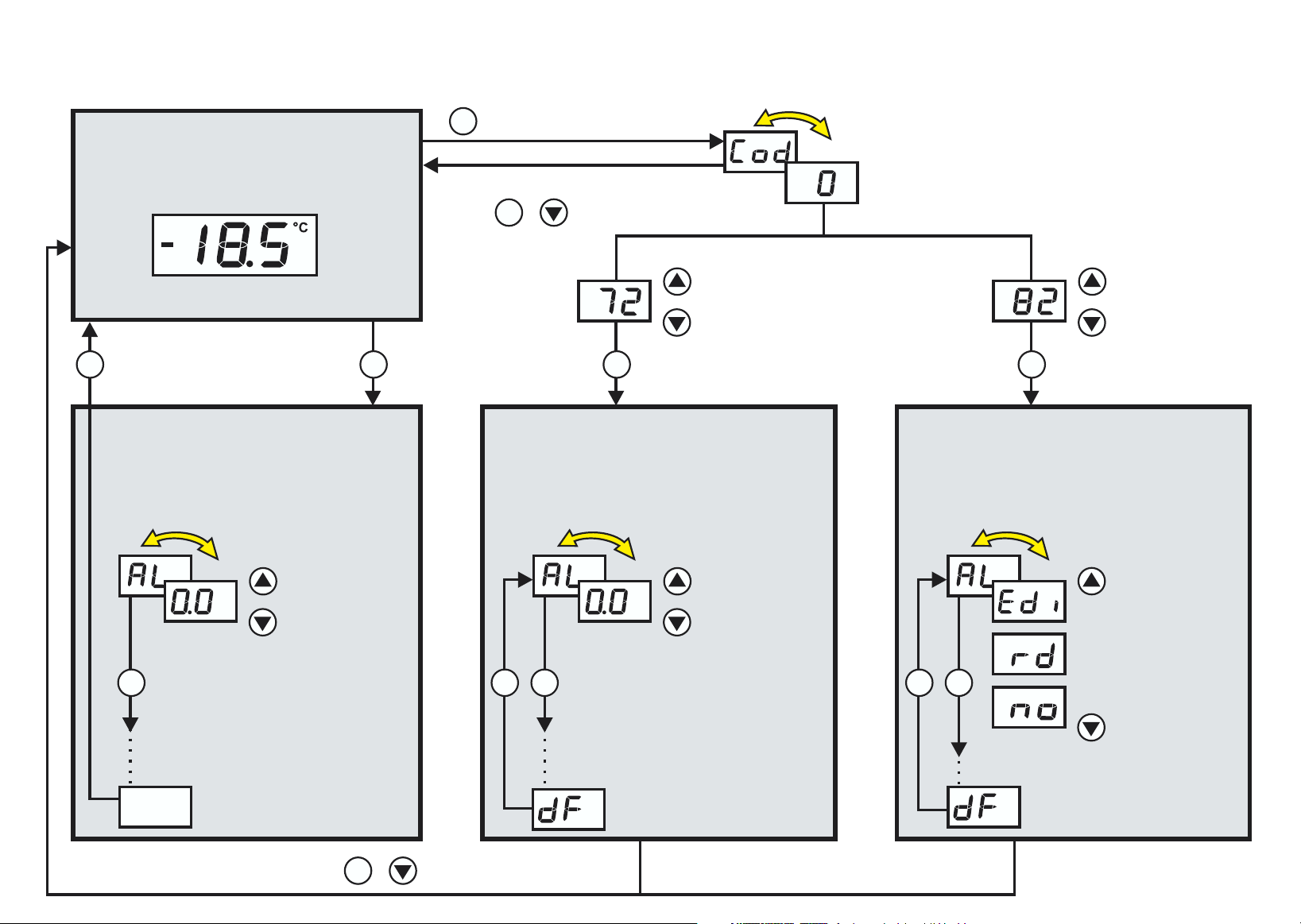

Funktionsübersicht
Freigabeebene
Parameter festlegen, die in der
Bedienerebene angezeigt werden
oder editierbar sind.
editierbar
anzeigen
nicht
P
freigeben
Bedienerebene
Hier können die in der Freigabe-
ebene freigegebenen Parameter
angezeigt und verändert werden.
vergrößern
verkleinern
xxx
P
Parameterebene
Hier können alle Parameter
verändert werden.
vergrößern
verkleinern
P
60 Sekunden Timeout oder
+(gleichzeitig)
P
P P
Istwertanzeige
P
vergrößern
verkleinern
P
30 TimeoutSekunden
oder +
P
> 3 Sekunden
P
weitere Parameter &
letzter Parameter
& aus der
Freigabeebene
Anzeige wechselt Anzeige wechselt Anzeige wechselt
vergrößern
verkleinern
Code eingeben
Anzeige wechselt
(gleichzeitig)
weitere Parameter
weitere Parameter
oder 30
Timeout
Sekunden
P P

Inhalt
3
1 Geräteausführung identifizieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.1 Installationshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2 Anschlussplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Gerät in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1 Anzeige- und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.2 Bedienerebene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.3 Gerätefunktionen einstellen (Parameterebene) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.4 Bedienrechte vergeben (Freigabeebene) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5.1 Setup Programm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6 Alarmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Inhalt

1 Geräteausführung identifizieren
4
1 Geräteausführung identifizieren
Das Typenschild ist auf der Unterseite des Gerätes aufgeklebt. Die angeschlossene Spannungsversorgung muss mit
der auf dem Typenschild angegebenen Spannung identisch sein.
Bei technischen Rückfragen
Service-Hotline:
Telefon:[phone] oder [phone]
Telefax:[phone]-9696300 oder [phone]
E-Mail:[email protected]
HAlle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung beschrieben. Sollten trotzdem
bei der Inbetriebnahme Schwierigkeiten auftreten, bitten wir Sie, keine unzulässigen Manipulationen am Ge-
rät vorzunehmen. Sie gefährden dadurch Ihren Garantieanspruch! Bitte setzen Sie sich mit der nächsten
Niederlassung oder mit dem Stammhaus in Verbindung.
Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanlei-
tung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte unterstützen Sie uns, diese Betriebs-
anleitung zu verbessern.
Lieferumfang
1 Dichtung
1 Befestigungsrahmen
1 Betriebsanleitung 70.1540.0
701540/811-02
(1) (2) (3)
Bestellschlüssel
laut Typenschild

1 Geräteausführung identifizieren
5
(1) Grundausführung
701540/ JUMO di eco
(2) Grundtypergänzung
Ausführung
8werkseitig eingestellt, konfigurierbar innerhalb
der Messeingangsgruppe
9nach Kundenangaben konfiguriert
Messeingangsgruppe1
1Pt 100 in Zweileiterschaltung
Pt 1000 in Zweileiterschaltung
KTY2X-6
2Fe-CuNi „J“
Fe-CuNi „L“
NiCr-Ni „K“
30 ... 20 mA
4 ... 20 mA
40 ... 10 V
11 Wechsler 10A/250V
(3) Spannungsversorgung
02 AC 230V +10/-15% 48 ... 63Hz
05 AC 115V +10/-15% 48 ... 63Hz
31 DC 12 ... 24V +15/-15%/
AC 24V +15/-15% 48...63Hz
(1) (2) (3)
Bestellschlüssel / -
Bestellbeispiel 701540 / 811 - 02
werkseitig eingestellt
1.) Messeingangsgruppen untereinander nicht umschaltbar

2 Montage
6
2Montage
hBefestigungsrahmen vom Gerät abziehen.
hGerät von vorne in den Schalttafelausschnitt einsetzen und auf korrekten Sitz der Frontrahmendichtung achten.
hBefestigungsrahmen von hinten auf Gehäuse aufschieben,
bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind.
£75
Rastnasen
Federbügel
Befestigungsrahmen
0
55
°C
36
K1
76
68,5
56
28
5
Frontrahmenmaß: 76mm x 36 mm
Schalttafelausschnitt: 69 mm x 28,5 mm
Dicht-an-dicht-Einbau
bis max. 40°C
Umgebungstemperatur:
Abstand der Geräte
10mm horizontal,
15mm vertikal
+2,5
-0
+1
-0

3 Elektrischer Anschluss
7
3 Elektrischer Anschluss
3.1 Installationshinweise
aBei der Wahl des Leitungsmaterials, bei der Installation, bei der Absicherung und beim elektrischen Anschluss
des Gerätes sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstromanlagen mit
Nennspannungen unter 1000 V“ oder die jeweiligen Landesvorschriften zu beachten.
aDer elektrische Anschluss darf nur von Fachpersonal durchgeführt werden.
aDie elektromagnetische Verträglichkeit entspricht den in den technischen Daten aufgeführten Normen und Vor-
schriften.
aDas Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet und muß in ein Brand- /
Elektrisches Schutzgehäuse eingebaut werden.
aDer Lastkreis muss auf den maximalen Relaisstrom abgesichert sein, um im Fall eines dortigen Kurzschlusses
ein Verschweißen der Ausgangsrelais zu verhindern.
aKeine weiteren Verbraucher an die Schraubklemmen für die Spannungsversorgung des Gerätes anschließen.
aDie äußere Absicherung der Spannungsversorgung sollte, abhängig vom Leitungsquerschnitt, einen Wert von
1A nicht unterschreiten.Das Gerät allpolig vom Netz trennen, wenn bei Arbeiten spannungsführende Teile
berührt werden können (z.B über einen separaten Netzschalter).
aSpannungsversorgung Messeingang und Spannungsversorgung
AC 230V und AC 115V kurzschlussfest galvanisch voneinander getrennt
DC12..24V und AC24V nicht kurzschlussfest nicht galvanisch voneinander getrennt

3 Elektrischer Anschluss
8

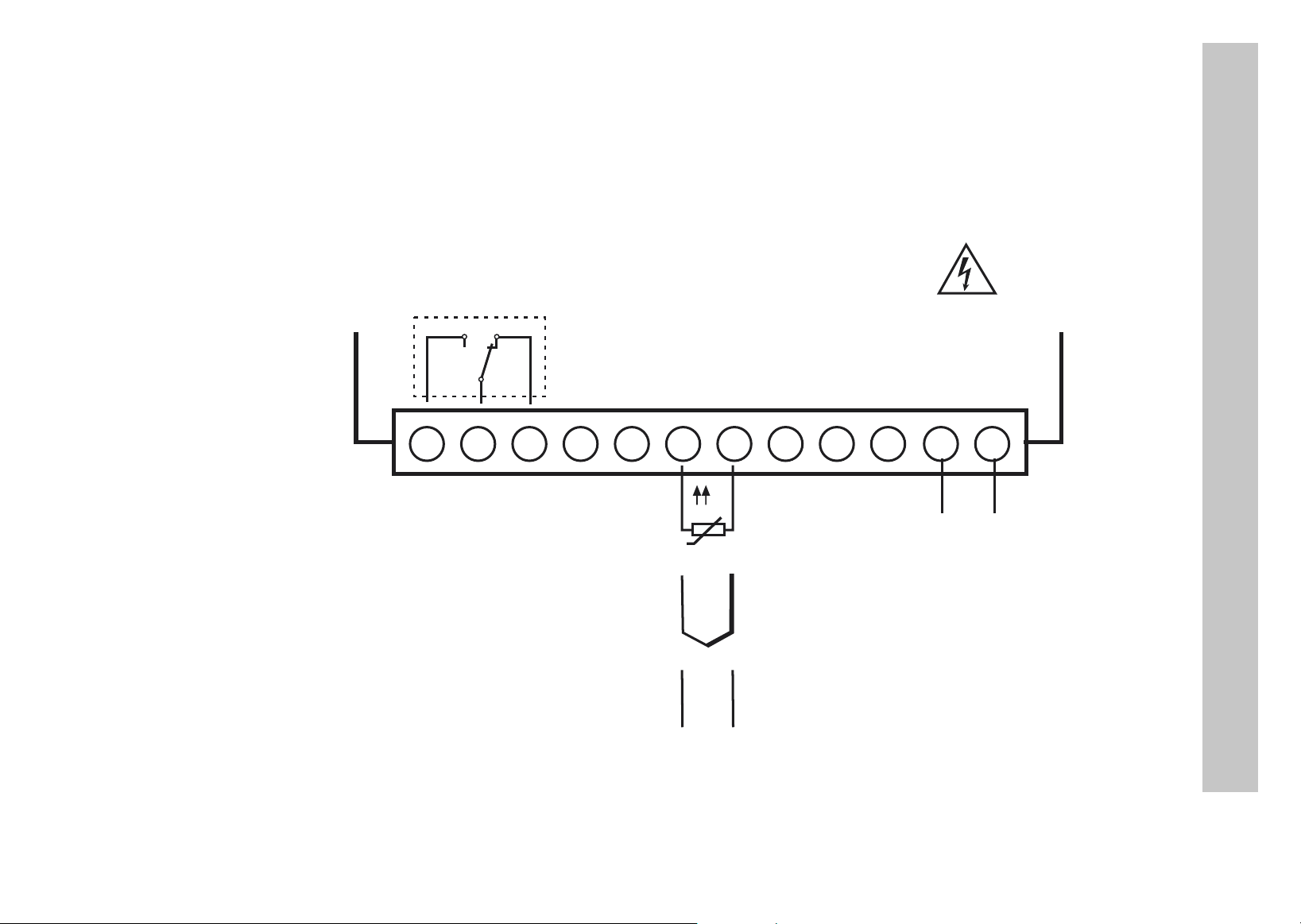

3.2 Anschlussplan
AC 250V/10A
ohmsche Last
N L1 63217
S
P
Ö
Messeingang
Spannungs-
versorgung
lt. Typenschild
Pt100/1000/ KTY2X-6
J
Thermoelemente Fe-CuNi J,L und
Einheitssignale Strom 0(4) ... 20 mA
+-
+-
Spannung 0 ... 10 V
NiCr-Ni K
Relais K1
(L-)
Spannungsversorgung
(L+)
AC 230V +10/-15%
AC 115V +10/-15%
DC 12...24V +15/-15%
AC 24V +15/-15%, 48 ... 63Hz
-
-
-/
VDer elektrische Anschluss
darf nur von Fachpersonal
durchgeführt werden!

4 Gerät in Betrieb nehmen
9
4 Gerät in Betrieb nehmen
4.1 Anzeige- und Bedienelemente
Ist am Gerät alles korrekt angeschlossen, zeigt es die aktuelle Temperatur an. Erscheint eine Alarmmeldung, siehe
Kapitel 6 „Alarmmeldungen“. Das Relais arbeitet je nach eingestelltem Relaistyp ( ), siehe Kapitel 4.3 „Geräte-
funktionen einstellen (Parameterebene)“.
LC-Display 13 mm hohe 3-stellige Segmentanzeige und Symbole für
°C, °F, min und s mit roter Hintergrundbeleuchtung
Schaltstel-
lungsanzeige
LED K1 leuchtet, wenn das Relais K1 angezogen ist.
LED K1 erlischt, wenn das Relais K1 abgefallen ist.
Tasten Programmieren
Parameterwert vergrößern
Bedienstatus in Freigabeebene wählen
Parameterwert verkleinern
Bedienstatus in Freigabeebene wählen
Versionsanzeige
Exit, Sprung in die Grundstellung
Setup-
Schnittstelle
Das Gerät wird über ein PC-Interface mit TTL/RS232
Umsetzer und Adapter (3 Stifte) mit einem PC verbunden
+
+

4 Gerät in Betrieb nehmen
10

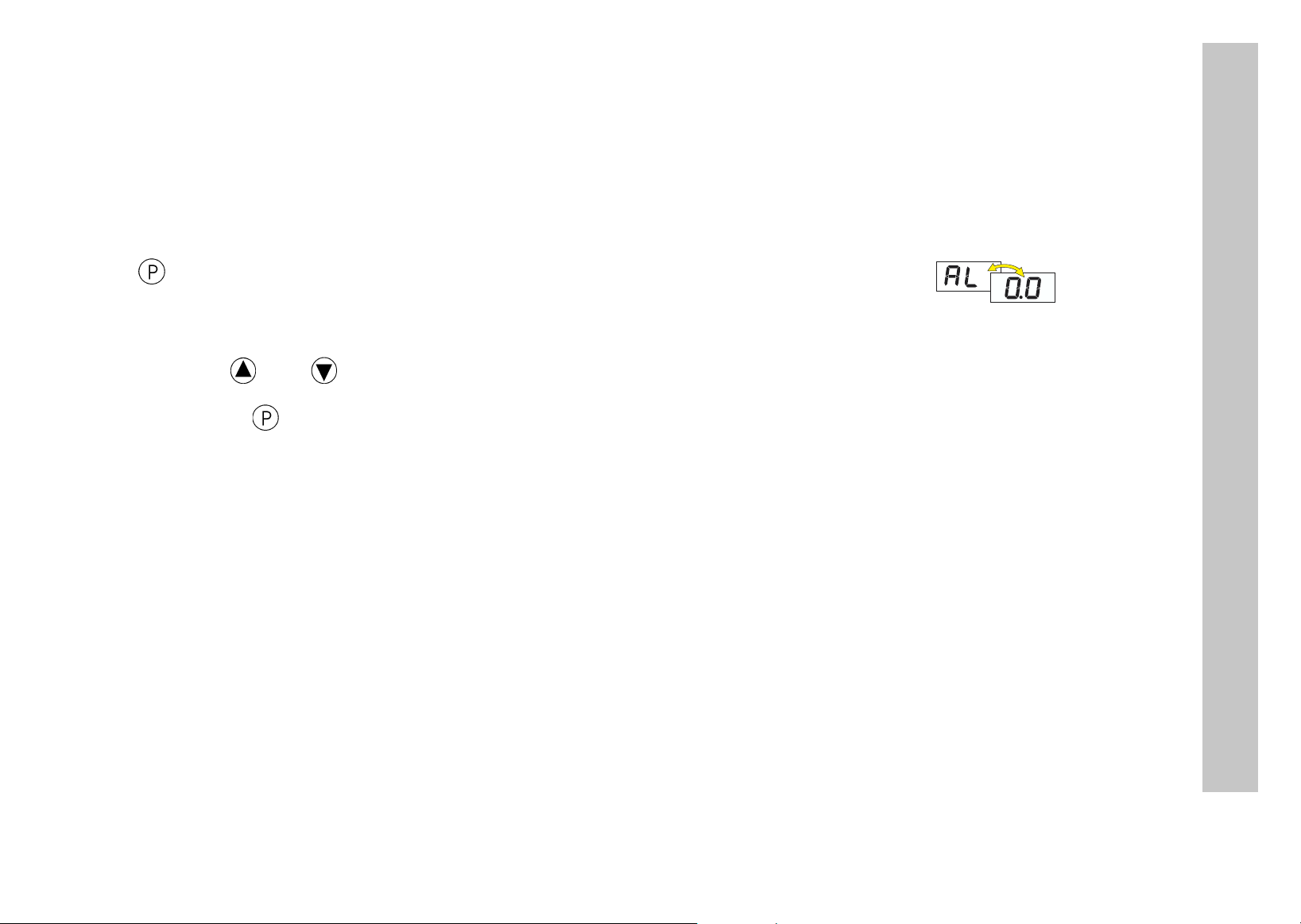

4.2 Bedienerebene
In der Bedienerebene können die in der Freigabeebene freigegebenen Parameter angezeigt und verändert werden.
hTaste drücken (nur kurz drücken). Es erscheint der erste änderbare Parameter, z.B. . Es wird
abwechselnd der Parametername und der aktuelle Wert angezeigt.
hMit den Tasten und Wert im angegebenen Wertebereich einstellen.
hEinstellungen mit quittieren.
hNächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.
HTimeout:
Wird 30 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Temperaturanzeige zu-
rück, siehe Funktionsübersicht auf der ersten Innenseite.

4 Gerät in Betrieb nehmen
11

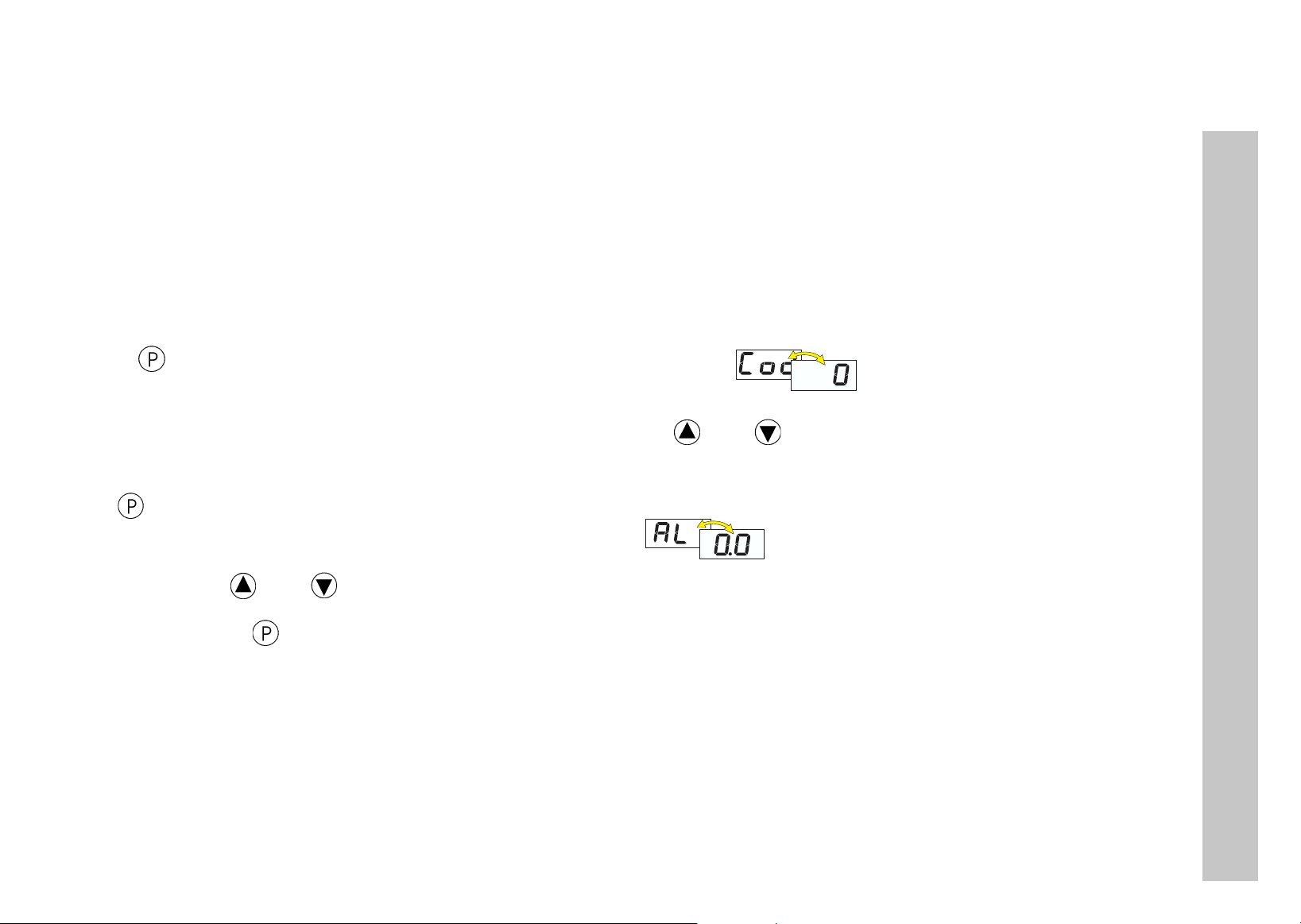

4.3 Gerätefunktionen einstellen (Parameterebene)
In der Parameterebene werden Gerätefunktionen und Werte eingestellt.
hTaste 3 Sekunden lang drücken und es erscheint abwechselnd .
hCode 72 für den Zugang zur Parameterebene mit den Tasten und einstellen.
Je länger die Taste gedrückt wird, desto schneller verändert sich der Wert.
hMit quittieren,
Parametername und Wert erscheinen abwechselnd, z.B. .
hMit den Tasten und Wert im angegebenen Wertebereich einstellen.
hEinstellungen mit quittieren.
hNächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.
HTimeout:
Wird 60 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Temperaturanzeige zu-
rück, siehe Funktionsübersicht auf der ersten Innenseite.
HAusblendung von Parametern:
In der folgenden Tabelle sind alle Parameter für jeden Gerätetyp aufgeführt.
Je nach Typenbezeichnung auf dem Typenschild, werden nicht benötigte Parameter ausgeblendet.

4 Gerät in Betrieb nehmen
12

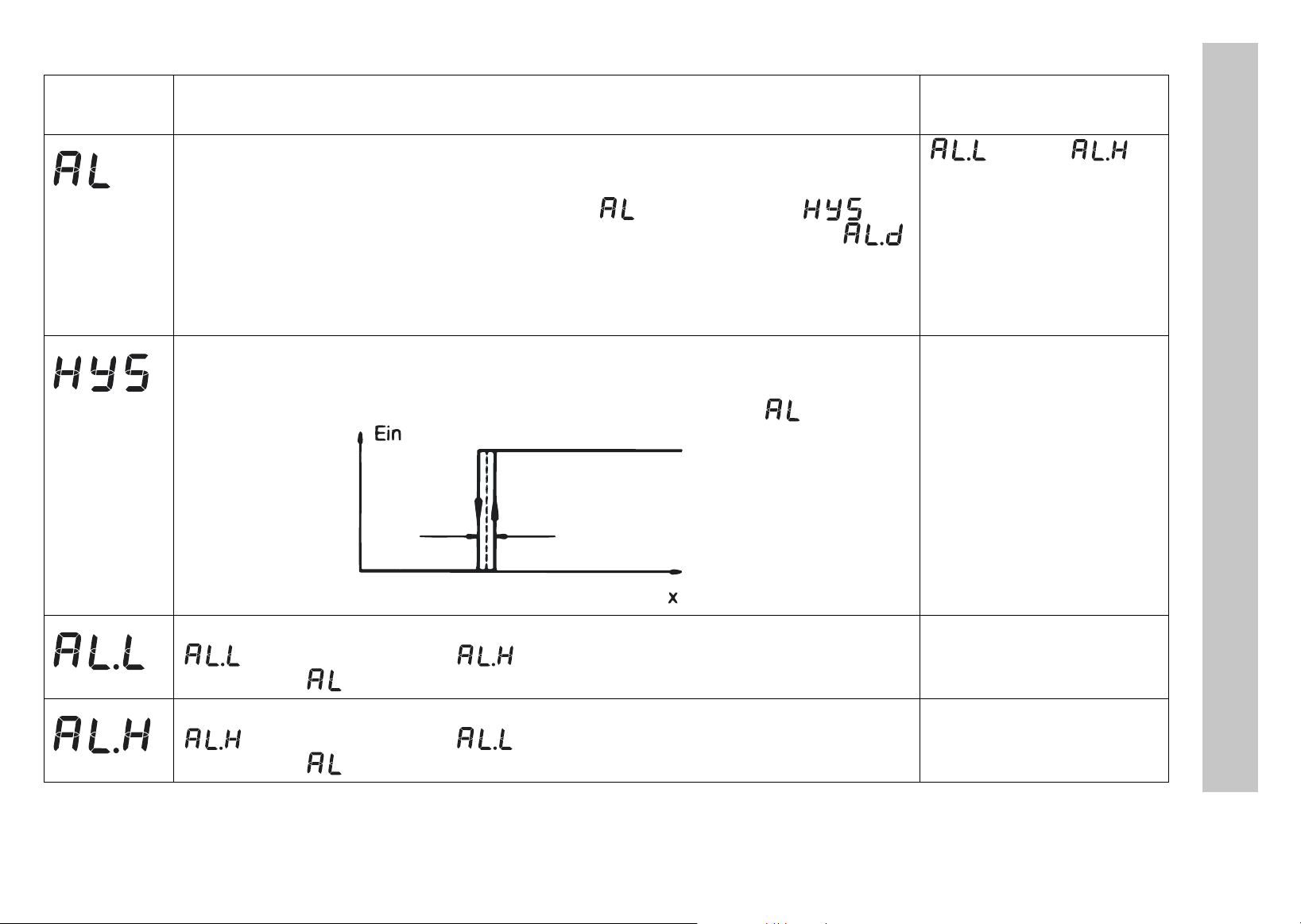

Anzeigerparameter
Parameter Bedeutung Wertebereich
von...werkseitig...bis
Alarmwert (Grenzwert für Relais und LED)
Ein Messwert wird als Alarm gewertet, wenn
- der aktuelle Wert größer ist als Alarmwert + ½ Hysterese und
- ununterbrochen länger ansteht, als unter Alarmunterdrückungzeits
konfiguriert.
Ein Alarm wird wieder zurückgesetzt, wenn
- der aktuelle Wert kleiner als Alarmwert - ½ Hysterese ist.
... 0…
Hysterese
Wird zur Ermittlung eines Alarmes herangezogen.
Die Hysterese befindet sich symmetrisch um den Grenzwert .
0.4 ... 1.0 ... 99.9K/°F
untere Alarmgrenzwert
dient zusammen mit zur Begrenzung des Wertebereiches des
Alarmwertes .
-350 ... -200 ... 999°C/°F
obere Alarmgrenzwert
dient zusammen mit zur Begrenzung des Wertebereiches des
Alarmwertes .
-350 ... 500 ... 999°C/°F
HyS
AL

4 Gerät in Betrieb nehmen
13
Alarmunterdrückungszeit
Für diese Zeit wird ein Alarm nicht als Alarm gewertet. Im Display blinkt die
LED K1. Ist ein Alarm länger als vorhanden, wird er als Alarm gewer-
tet, die LED K1 leuchtet und das Relais wird entsprechend Parameter
geschaltet (siehe Parameter ).
0... 60min
Einschaltverzögerungszeit nach Netz-Ein
Zum zeitversetzten Einschalten der Alarmüberwachung. Während dieser
Zeit werden keine Alarme ausgewertet, nur Fühlerfehler.
0... 60min
Relaistyp
0: Relais arbeitet im Alarmfall als Öffner
1: Relais arbeitet im Alarmfall als Schließer
0 … 1
Verhalten bei Messbereichsüber- oder -unterschreitung
0: Relais fällt sofort ab
1: Relais zieht sofort an
0… 1
Parameter Bedeutung Wertebereich
von...werkseitig...bis

4 Gerät in Betrieb nehmen
14

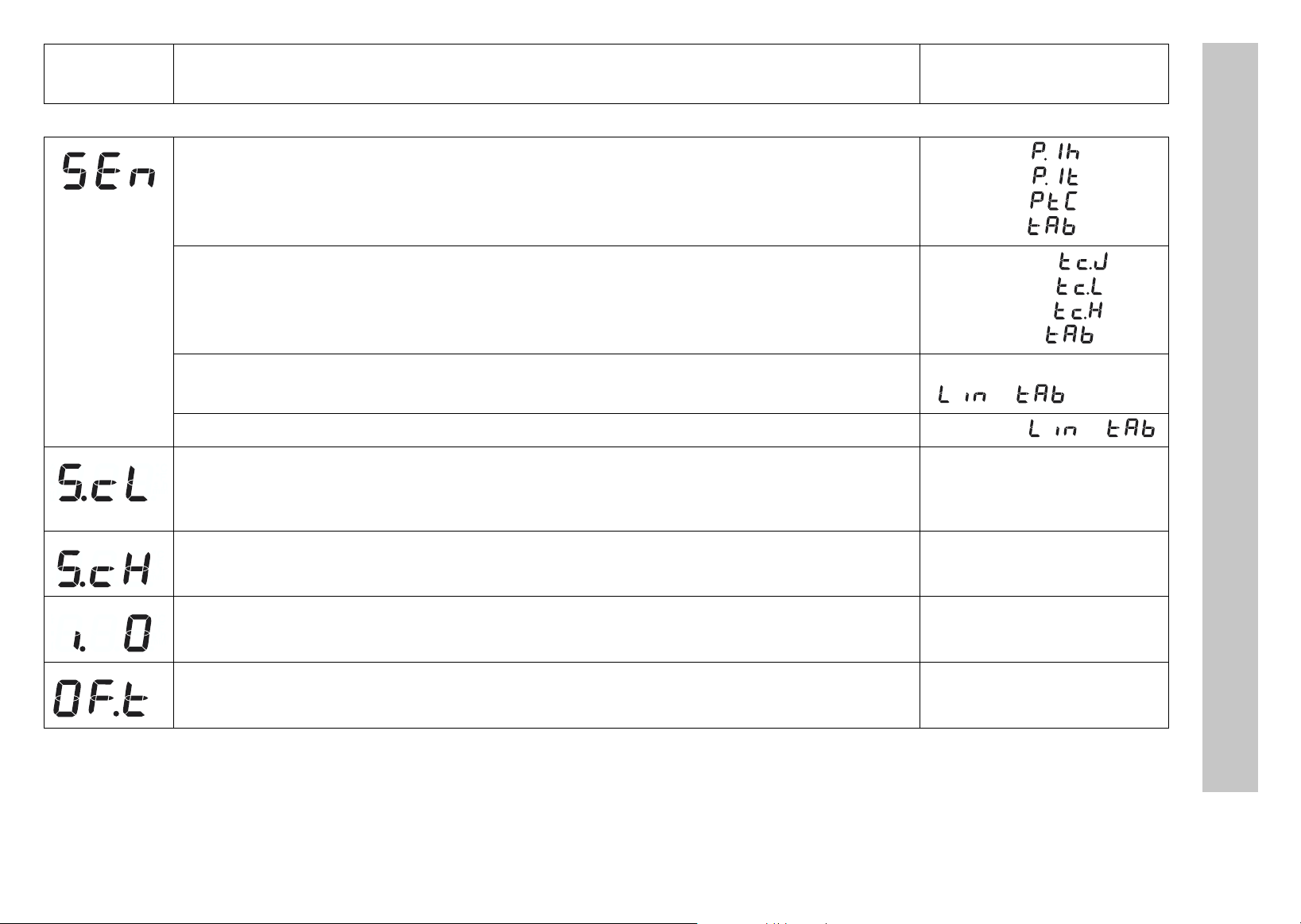

Eingang
Angeschlossener Messwertgeber in Zweileiterschaltung
Messeingangsgruppe 1 bei Typ: 701540/X11-XX
Pt 100:
Pt 1000:
KTY2X-6:
oder
Messeingangsgruppe 2 bei Typ: 701540/X21-XX Fe-CuNi „J“ :
Fe-CuNi „L“:
NiCr-Ni „K“:
oder
Messeingangsgruppe 3 bei Typ: 701540/X31-XX 0(4)... 20 mA:
/
Messeingangsgruppe 4 bei Typ: 701540/X41-XX 0 ... 10 V: /
Anfangswert für Anzeigebereich bei Messeingang Spannung oder Strom
Beispiel: Eingangssignal 4 ... 20mA soll von -10...50 auf der Anzeige abge-
bildet werden. Für S.cL= -10 und S.cH=50 einstellen.
-999 ... 0... +999
Endwert für Anzeigebereich bei Messeingang Spannung und Strom -999 ... 100... +999
Signal für Messeingang Strom: 0 = 0...20mA
1 = 4...20mA
0, 1
Offset Istwert
Istwertoffset in K, °F oder Digit (keine Einheit)
-99,9 ... 0,0 ... 99,9
Parameter Bedeutung Wertebereich
von...werkseitig...bis

4 Gerät in Betrieb nehmen
15
Leitungsabgleichwiderstand
Dieser Wert dient zur Kompensation des Widerstands der Fühlerleitung und
ist abhängig von der Leitungslänge.
Für eine bestmögliche Temperaturmessung muss hier der ohmsche Wider-
stand der Fühlerleitung bei kurzgeschlossenem Fühler eingegeben werden.
0,0 ... 99,9 in Ω
Einheit
für die angezeigten Istwert
°C oder °F
no (= keine Einheit)
Filterzeitkonstante
Zur Anpassung des digitalen Eingangsfilters.
Bei einem Signalsprung werden nach der Filterzeitkonstante 63% der Ände-
rungen erfasst.
Werte zwischen 0,1 und 0,7 werden als 0,8 interpretiert (Abtastzeit).
Wenn die Filterzeitkonstante groß ist:
- hohe Dämpfung von Störsignalen
- langsame Reaktion der Istwertanzeige auf Istwertänderungen
0,1 ... 0,8 ... 99,9s
Parameter Bedeutung Wertebereich
von...werkseitig...bis
AWenn der Gesamtwiderstand am Messeingang (Messwertgeberwider-
stand + eingestellter Wert für OF.r) bei Pt100: 320 Ω und bei Pt1000/
KTY2x-6: 3200 Ω überschreitet, kommt es zu einem Messfehler !
ANur der Istwert am Messeingang wird bei der Umstellung in °F ent-
sprechend umgerechnet. Alle anderen Größen bleiben in ihrem
Wert erhalten.
HMit > 3 Sekunden zurück zum 1. Parameter AL der Parameterebene.

4 Gerät in Betrieb nehmen
16
4.4 Bedienrechte vergeben (Freigabeebene)
Die Einstellung in der Freigabeebene legt Bedienrechte fest, die darüber entscheiden, ob ein Parameter in der Be-
dienebene erscheint, editiert werden kann oder gar nicht erscheint.
hTaste 3 Sekunden lang drücken und erscheint.
hCode 82 für den Zugang zur Freigabeebene mit den Tasten und einstellen.
hMit quittieren
Parameter und Bedienrecht blinken abwechselnd z.B. .
hMit den Tasten und ein Bedienrecht , oder einstellen.
hEinstellungen mit quittieren.
hNächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.
HTimeout:
Wird 60 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Istwertanzeige zurück,
siehe Funktionsübersicht auf der ersten Innenseite.
Bedienrecht Anzeige werkseitig
Parameter ist sichtbar und einstellbar
Parameter ist nur sichtbar -
Parameter erscheint nicht alle anderen Parameter

5 Technische Daten
17
5 Technische Daten
Messeingang Bezeichnung Messbereich Messgenauigkeit1/
Umgebungstempe-
ratureinfluss
Erkennung von ...
Fühlerkurz-
schluss
Fühlerbruch
Widerstands-
thermometer
Pt 100 DIN EN 60751 -200 … +600°C 0,1%/ ≤100ppm/K wird erkannt wird erkannt
Pt 1000 DIN EN 60751 -200 … +600°C 0,1%/ ≤100ppm/K wird erkannt wird erkannt
KTY2X-6 (PTC) -50 ... +150 °C 1%/ ≤100ppm/K wird erkannt wird erkannt
Widerstand 0...3000 ΩKundentabelle 30,1%/ ≤100ppm/K 3= 0Ωwird erkannt
Messstrom bei Pt100: 0,2 mA, bei Pt1000, KTY2X-6 und Widerstand: 0,02 mA
Leitungsabgleich über den Parameter Leitungsabgleichwiderstand einstellbar
Gesamtwiderstand Sensor+Leitung darf bei Pt100 320Ωund bei Pt1000, KTY2X-6 und Widerstand 3200Ω nicht
überschreiten.
Thermo-
elemente
Fe-CuNi „J“ DIN EN
60584 -200 ... +999 °C 0,4%/ ≤100ppm/K 2- wird erkannt
Fe-CuNi „L“ DIN 43710 -200 ... +900 °C 0,4%/ ≤100ppm/K 2- wird erkannt
NiCr-Ni „K“ DIN EN
60584 -200 ... +999 °C 0,4%/ ≤100ppm/K 2- wird erkannt
-10...60 mV Kundentabelle 30,1%/ ≤100ppm/K 3- wird erkannt
Für den Spannungseingang (-10...60 mV) kann die Klemmentemperaturkompensation für Thermoelemente verwen-
det werden.
Interne Klemmentemperaturkompensation über Setup-Programm abschaltbar (0°C).

5 Technische Daten
18
Strom 0 ... 20 mA -2 ... 22 mA
skalierbar mit
und
oder Kundentabelle
0,1%/ ≤100ppm/K 3--
4 ... 20 mA 2,4 ... 21,6 mA
skalierbar mit
und
0,1%/ ≤100ppm/K 3wird erkannt wird erkannt
Eingangswiderstand RE ≤ 3Ω
Spannung 0 ... 10 V -1 ... 11 V
skalierbar mit
und
oder Kundentabelle
0,1%/ ≤100ppm/K - -
Eingangswiderstand RE≥ 100kΩ
1.) Die Genauigkeiten beziehen sich auf den Messbereichsumfang.
2.) gültig ab -50°C
3.) Eine gültige Kundentabelle muß über Setup-Programm eingegeben und im Gerät auf umgeschaltet werden.
Dadurch kann sich die Messgenauigkeit verringern.
Messeingang Bezeichnung Messbereich Messgenauigkeit1/
Umgebungstempe-
ratureinfluss
Erkennung von ...
Fühlerkurz-
schluss
Fühlerbruch

5 Technische Daten
19
Umwelteinflüsse
Ausgang
Spannungsversorgung
Gehäuse
Umgebungstemperaturbereich 0 ... +55°C, bei Dicht-an-Dicht Montage: 0 ... +40°C
Lagertemperaturbereich -40 ... +70°C
Klimafestigkeit ≤75% rel. Feuchte ohne Betauung
Reinigung und Pflege
der Frontplatte Die Frontplatte kann mit handelsüblichem Wasch-, Spül- und Reinigungsmitteln gesäubert werden. Kein Lösungsmittel, wie z. B. Spiritus, Waschbenzin, P1 oder
Xylol, verwenden.
Relais (Wechselkontakt) 150.000 Schaltungen bei AC 250V/10A ohmsche Last
Spannungsversorgung AC 230V +10/-15%, 48 ... 63Hz oder AC 115V +10/-15%, 48 ... 63Hz
(galvanische Trennung zum Messeingang)
DC 12 ... 24V +15/-15%, AC 24V +15/-15%, 48 ... 63Hz
(keine galvanische Trennung zum Messeingang)
Leistungsaufnahme < 3VA
Material Polycarbonat
Montage in Schalttafelausschnitt mit Frontrahmendichtung
Einbaulage beliebig
Gewicht ca. 160g
Schutzart frontseitig IP65, rückseitig IP20
Brennbarkeitsklasse UL 94 VO

5 Technische Daten
20
Elektrische Daten
5.1 Setup Programm
Das Programm und das Interface mit Adapter sind als Zubehör erhältlich und bieten folgende Möglichkeiten:
- einfache und komfortable Parametrierung und Archivierung über PC
- einfaches duplizieren der Parameter bei Geräten gleichen Typs
- Möglichkeit der Eingabe einer Linearisierungstabelle
Hard- und Softwaremindestvoraussetzungen:
- PC Pentium 100 oder kompatibel
- 128 MB RAM, 16 MB freier Festplattenspeicher
- CD-ROM Laufwerk
- freie COM-Schnittstelle
- Microsoft Windows 98/ME/NT4.0/2000/XP
hPC-Interface mit der RS 232 Schnittstelle des PC verbinden
hSchwarzen Adapter (3 Stifte) von unten ins Gerät einstecken
Datensicherung EEPROM
Anschlussart Schraubklemmen für Drahtquerschnitte bis max. 4 mm2 eindrähtig
und bis max. 2,5 mm2feinstdrähtig.
EMV
- Störaussendung
- Störfestigkeit
EN 61326
Klasse B
Industrie-Anforderung
Einsatzbedingungen Das Gerät ist als Einbaugerät ausgelegt.
Elektrische Sicherheit nach DIN EN 61 010, Teil 1,
Überspannungskategorie III, Verschmutzungsgrad 2
