Kemper Frosti 577 02 User manual

i
!
DE Montage- und Bedienungsanleitung

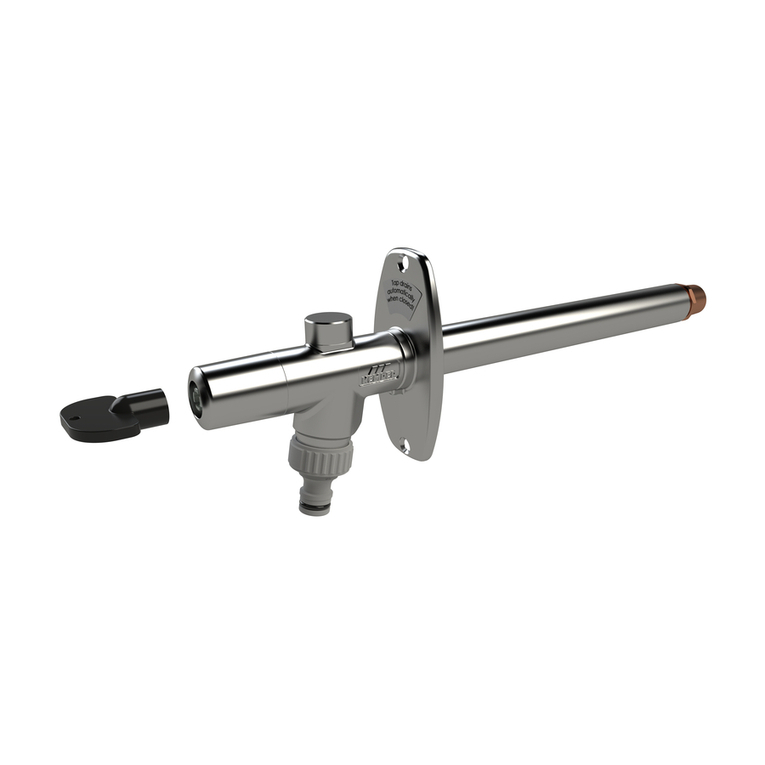

Frostsichere Außenarmatur Frosti®| Fig. 577 02
EN Installation and Operating Manual
Frost-proof outdoor tap Frosti®| Fig. 577 02
FR Instructions de montage et de service
Robinetterie extérieure résistante au gel Frosti®| Fig. 577 02
NL Installatie- en bedieningshandleiding
Vorstbestendige buitenkraan Frosti®| Afb. 577 02
DA Monterings- og betjeningsvejledning
Frostsikkert udendørsarmatur Frosti®| Fig. 577 02
NO Monteringsveiledning og bruksanvisning
Frostsikkert, utendørs armatur Frosti® | g. 577 02
CS Návodnamontážaobsluhu
Mrazuvzdorná vnější armatura Frosti®| obr. 577 02

© www.kemper-group.com – 11.2022 / K410057700002-00 – 2 /20
Verwendung
Die KEMPER FROSTI®wird als frostsichere
Außenarmatur eingesetzt. Das Produkt ist
ausschließlich für diesen Zweck zu verwenden.
Jede andere Benutzung gilt als nicht
bestimmungsgemäß.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in der
Anleitung. Nichtbeachten der Warnhinweise kann zu
Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Warnung! Kennzeichnet Gefahren, die
zu Verletzungen, Sachschäden oder
Verunreinigung des Trinkwassers führen
können.
Hinweis! Kennzeichnet Gefahren, die
zu Schäden an der Anlage oder
Funktionsstörungen führen können.
Wichtige Hinweise
für den Anlagenbetreiber
Medium: Wasser
max. Betriebstemperatur 90 °C,
Druckstufe PN 16
1. Benutzen Sie die Armatur
- nur in einwandfreiem Zustand.
- bestimmungsgemäß.

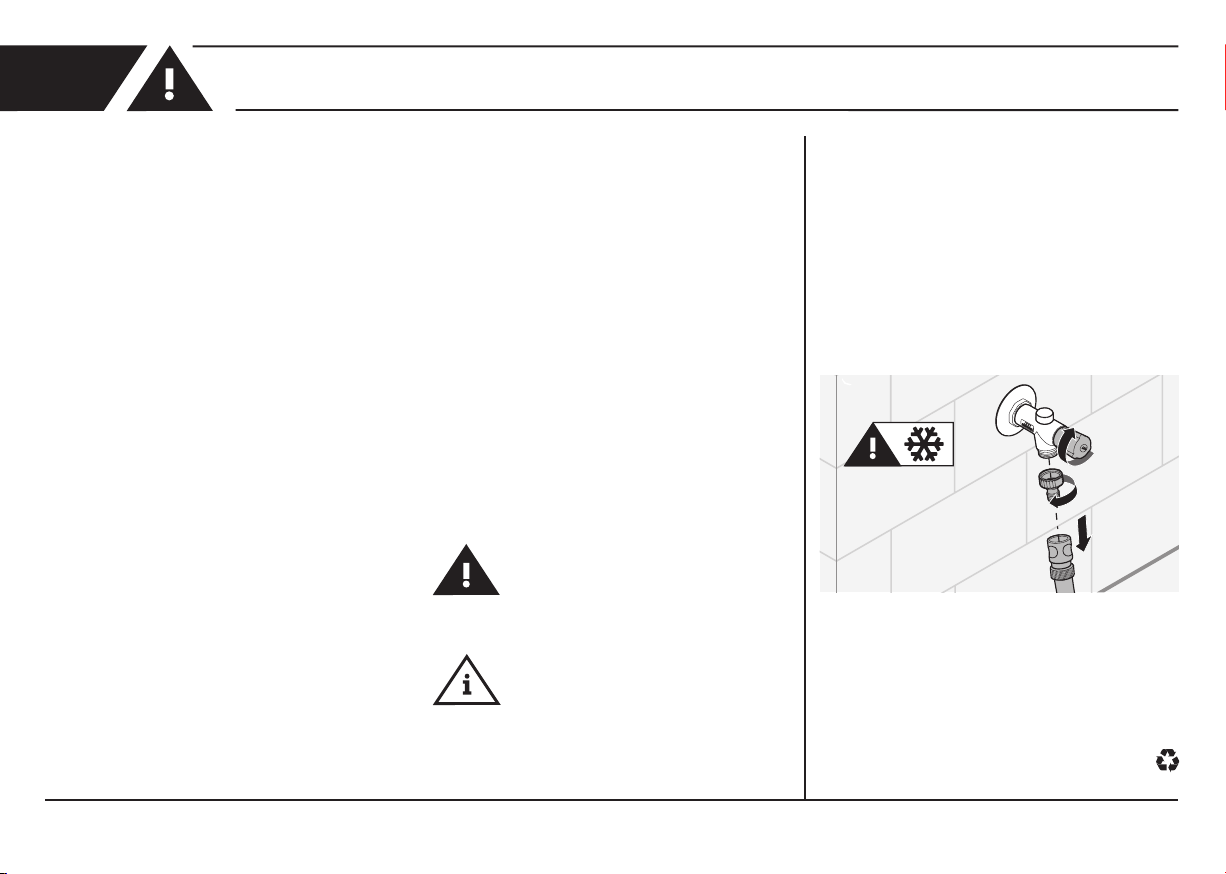

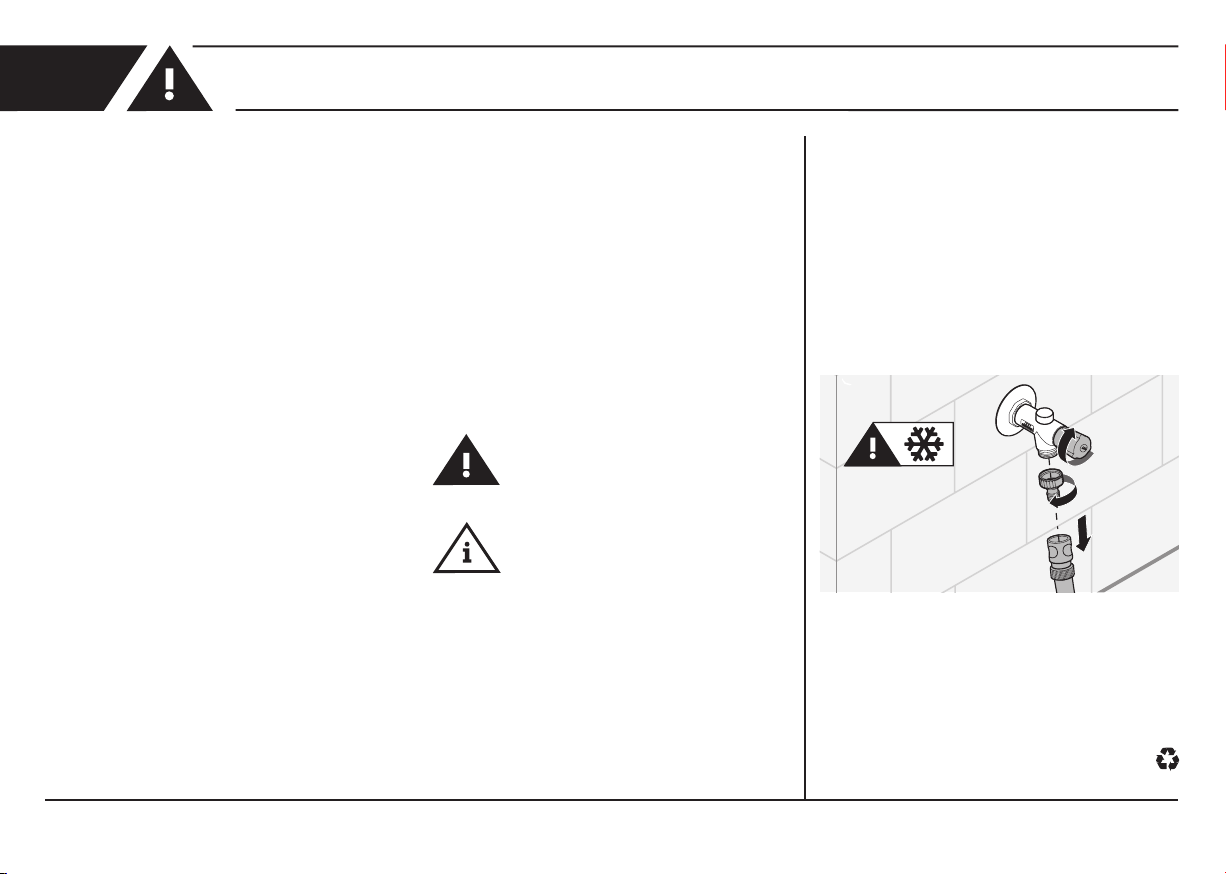

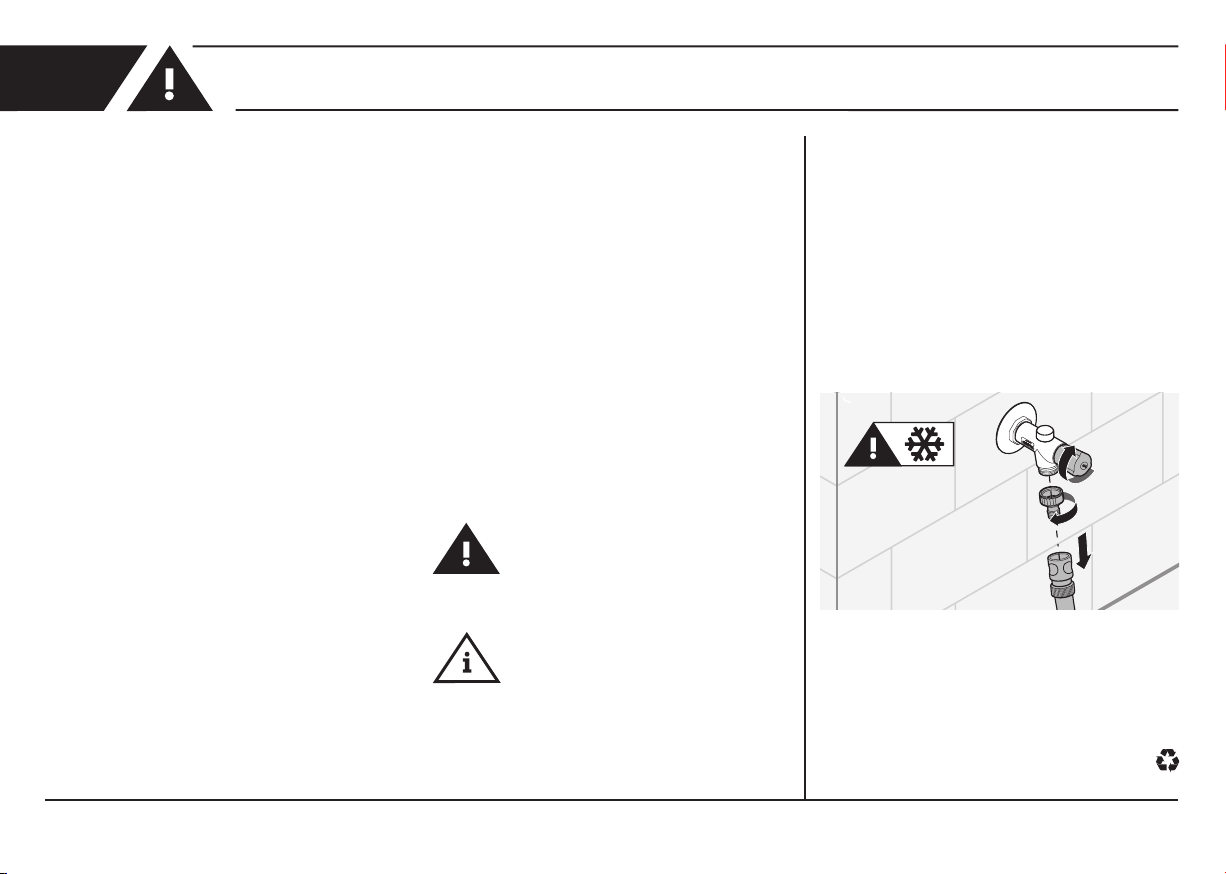

2. In Frostperioden unbedingt
Schlauch und alle Verschraubungen
von der Armatur trennen.
Wartung
Nach DIN EN 806-5 ist an der Armatur einmal jährlich
eine Wartung vorzunehmen.
Die örtlichen Vorschriften zur Abfallverwertung bzw.
-beseitigung sind zu beachten.
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen folgen!
Montage und Wartung nur durch sachkundige,
qualizierte Fachkraft.
Anleitung an den Anlagenbetreiber weitergeben und
zur späteren Verfügung aufbewahren!
Der Einbauort darf nicht überutet werden können.
Bauteile der Figur 577 nicht mit Teilen früherer
Versionen kombinieren.
Vor Abschluss der Montage unbedingt eine
Dichtigkeitsprüfung durchführen!
Nationale Normen und Vorschriften zur
Sanitärinstallation sowie zur Unfallverhütung
sind vorrangig zu befolgen.
Alle Maßangaben in mm.
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch.
- eigenständiger Modikation am Produkt.
- sonstiger, fehlerhafter Bedienung.
DE Sicherheitshinweise für Montage, Wartung und Betrieb

© www.kemper-group.com – 11.2022 / K410057700002-00 – 3 /20
EN Precautions for installation, maintenance and operation
Use
The KEMPER FROSTI®is used as a frost-proof
outdoor tap.
Do not use the product for other purposes than
described above.
Any other uses constitute misuse.
Warnings
Be sure to read and follow the warnings in the
manual. Failing to do so can lead to personal injury
or material damage!
Important warnings:
Warning! Highlights risks that may
result in injury, material damage or
contamination of drinking water.
Note! Highlights risks that may result in
damage to the plant or dysfunction.
Important advice to the operator
Medium: water
maximum operating temperature 90 °C,
pressure rating PN 16
1. The valve should only be used
- in good order and condition.
- as intended.
2. During periods prone to frost,
always separate the hose and
all screw connections from the tap.
Maintenance
In accordance with DIN EN 806-5, maintenance is to
be carried out on the tap annually.
Be sure to comply with the local regulations on
waste recycling and disposal.
Installation and operation
Read the manual and follow the instructions before
installation. Installation and maintenance must be
carried out by qualied plumbers.
Provide manual to the plant operator and keep on
hand for further reference!
The place of installation may not be at risk of
ooding.
Do not combine components of Figure 577
with parts from earlier versions.
Perform a leak test after installation and before
commissioning!
Priority must be given to the national standards and
provisions on sanitary installations and accident
prevention.
All dimension specications are given in mm.
Warranty
Warranty or liability are voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
- Unauthorised product modications.
- Other incorrect operation.

© www.kemper-group.com – 11.2022 / K410057700002-00 – 4 /20
Remarques importantes pour
l’exploitant de l’installation
Fluide : Eau
Température maximale de service 90 °C,
Niveau de pression PN 16
1. N’utilisez la robinetterie
- que s’il est dans un état irréprochable.
- que de manière conforme.
2. Pendant les périodes de gel séparer
impérativement les conduites et
tous les vissages de la robinetterie.
Entretien
Conformément à la norme DIN EN 806-5, il faut
effectuer une maintenance sur la robinetterie une
fois par an.
Il faut impérativement respecter les réglementations
locales de recyclage des déchets d’élimination.
FR
- en cas de modication autonome du produit et
- en cas de toute autre utilisation in approriée.
Utilisation
KEMPER FROSTI®s’utilise comme robinetterie
extérieure résistante au gel.
Ce produit doit être utilisé exclusivement dans
l’objectif indiqué dans cette notice.
Toute autre utilisation est considérée comme non
conforme.
Avertissements
Respectez impérativement les mises en gardes de
cette notice ! Leur non-respect peut provoquer des
blessures ou des dégâts matériels!
Marquage des avertissements importants :
Mise en garde! Indique les dangers
pouvant entraîner des blessures, des
dégâts matériels ou un encrassement de
l’eau potable.
Remarque! Indique les dangers pouvant
des détériorations sur l’installation ou
des dysfonctionnements.
Montage et utilisation
Lire et respecter ces instructions soigneusement
avant de commencer le montage ou l’utilisation!
Le montage et la maintenance ne doivent être
effectués que par un ouvrier spécialisé qualié
compétent.
Transmettre la notice d’utilisation à l’exploitant
de l’installation et la conserver pour utilisation
ultérieure!
L’emplacement du montage ne doit pas pouvoir être
inondé.
Ne pas combiner les éléments de construction de
gure 577 avec des pièces de versions antérieures.
Avant de terminer le montage, effectuer impérati-
vement un contrôle de l’étanchéité.
Respecter avant tout les normes et les réglementa-
tions nationales d’installations sanitaires ainsi que
celles de prévention des accidents.
Toutes les dimensions sont indiquées en mm.
Responsabilité
Aucune responsabilité ni aucune garantie dans les
cas suivants:
- de non-respect de la notice.
- en cas d’installation et/oud’utilisation incorrecte(s),
Consignes de sécurité pour le montage, la maintenance et le service

© www.kemper-group.com – 11.2022 / K410057700002-00 – 5 /20
Belangrijke aanwijzingen voor de exploitant
van de installatie
Medium: Water
max. bedrijfstemperatuur 90 °C,
drukniveau PN 16
1. Gebruik de kraan
- alleen in onberispelijke toestand.
- voor het beoogde doel.
2. Tijdens vorstperiodes te allen tijde slang en
koppelingen van de kraan loskoppelen.
Onderhoud
Conform DIN EN 806-5 dient er eenmaal per jaar
onderhoud aan de kraan te worden uitgevoerd.
De plaatselijke voorschriften met betrekking tot
recycling of afvoeren van afval dienen in acht te
worden genomen.
NL
- verkeerde montage en/of verkeerd bedrijf.
- eigenhandige wijziging van het product.
- andere verkeerde bediening.
Toepassing
De KEMPER FROSTI®wordt als vorstbestendige
buitenkraan toegepast. Het product dient uitsluitend
voor het in de handleiding aangegeven doel te
worden gebruikt.
Elk ander gebruik geldt als niet-beoogd gebruik.
Waarschuwingen
Neem de waarschuwingen in de handleiding in
acht en volg ze op. Het niet in acht nemen van de
waarschuwingen kan tot letsel of materiële schade
leiden!
Markering belangrijke waarschuwingen:
Waarschuwing! Markeert gevaren die
tot letsel, materiële schade of
verontreiniging van het drinkwater
kunnen leiden.
Aanwijzing! Markeert gevaren die tot
schade aan de installatie of tot storingen
tijdens het functioneren kunnen leiden.
Montage en gebruik
Handleiding voor aanvang montage of gebruik zorg-
vuldig doorlezen en de aanwijzingen opvolgen!
Montage en onderhoud alleen door
bevoegde, gekwaliceerde installateur.
Handleiding aan de gebruiker van de installatie
overhandigen en bewaren voor toekomstige raad-
pleging.
Er mag geen kans op overstroming
zijn op de inbouwlocatie.
Onderdelen van afb. 577 niet met
onderdelen van eerdere versies
combineren.
Voor het afronden van de montage
op dichtheid testen.
De nationale normen en voorschriften met be-
trekking tot installatiewerkzaamheden en veilig-
heidsvoorschriften dienen altijd in acht te worden
genomen.
Alle maten in mm.
Aansprakelijkheid
Geen garantie of aansprakelijkheid bij:
- niet opvolgen van de instructies in de handleiding.
Veiligheidsinstructies voor montage, onderhoud en gebruik

© www.kemper-group.com – 11.2022 / K410057700002-00 – 6 /20
Vigtig oplysning til anlægget ejer
Medium: Vand
Maks. driftstemperatur 90 °C,
tryktrin PN 16
1. Benyt armaturet
- kun i upåklagelig tilstand.
- korrekt.
2. I frostperioder skal slangen og alle
forskruninger under alle omstæn-
digheder adskilles fra armaturet.
Vedligeholdelse
Iht. DIN EN 806-5 skal armaturet underkastes en
vedligeholdelse en gang om året.
De lokale regler for genbrug eller
bortskaffelse skal overholdes.
DA
Anvendelse
KEMPER FROSTI®anvendes som frostsikkert
udendørsarmatur.
Produktet må kun anvendes til det formål angivet i
vejledningen.
Enhver anden anvendelse gælder som ikke korrekt.
Advarsler
Læs og følg advarslerne i vejledningen. Tilsidesæt-
telse af advarsler kan medføre personskade eller
materielle skader!
Mærkning af vigtige advarsler:
Advarsel! Markerer farer, der kan
medføre personskade, materielle skader
eller forurening af drikkevandet.
Bemærk! Markerer farer, der kan
medføre skader på anlægget eller
funktionsfejl.
Montering og brug
Læs omhyggeligt vejledningen før påbegyndelse af
monteringen og brugen, og følg anvisningerne!
Montering og vedligeholdelse må kun udføres af
erfarne og kvalicerede fagfolk.
Giv vejledningen videre til anlæggets ejer og opbe-
var den til senere brug!
Monteringsstedet må ikke kunne
oversvømmes.
Komponenterne på gur 577 må ikke kombineres
med dele fra tidligere versioner.
Udfør under alle omstændigheder en tæthedskontrol
før afslutning af monteringen!
Nationale standarder og regler for VVS-
installationsteknologi samt for forebyggelse af
ulykker skal overholdes med forrang.
Alle dimensioner er i mm.
Ansvar
Ingen garanti eller mangelsansvar ved:
- tilsidesættelse af vejledningen.
- forkert montering og/eller brug.
- egen modicering af produktet.
- anden forkert betjening.
Sikkerhedsanvisninger for montering, vedligeholdelse og drift

© www.kemper-group.com – 11.2022 / K410057700002-00 – 7 /20
Viktige henvisninger
for anleggsbruker
Medium: Vann
maks. driftstemperatur 90 °C,
trykktrinn PN 16
1. Bruk armatur
- kun i feilfri tilstand.
- i samsvar med tiltenkt bruk.
2. I frostperioder må slangen og alle
tilskruinger skilles fra armaturen.
Vedlikehold
Iht. DIN EN 806-5 skal det utføres et
vedlikehold en gang i året.
De lokale forskriftene angående avfallshåndtering
eller avhending må overholdes.
NO
Bruk
KEMPER FROSTI®brukes som frostsikkert, utendørs
armatur.
Produktet skal kun brukes for formålet oppgitt i
veiledningen.
Enhver annen bruk gjelder som ikke tiltenkt bruk.
Varselhenvisninger
Les og overhold varselhenvisningene i veiledningen.
Dersom varselhenvisningene ikke følges, kan det
føre til personskader eller materielle skader!
Merking av viktige varselhenvisninger:
Advarsel! Markerer farer som kan føre
til skader, materielle skader eller
forurensning av drikkevannet.
Merknad! Markerer farer som kan
føre til skader på anlegget eller
funksjonsfeil.
Montering og bruk
Les veiledningen nøye før monteringen begynner
eller før bruk, og følg
instruksene!
Montering og vedlikehold skal kun utføres av en
sakkyndig, kvalisert fagmann.
Veiledningen må bli gitt videre til anleggsbruker og
oppbevares for senere bruk!
Monteringsstedet må ikke kunne
oversvømmes.
Komponentene i g. 577 må ikke kombineres med
deler fra tidligere versjoner.
Før monteringen avsluttes må det absolutt gjennom-
føres en tetthetsprøve.
Nasjonale normer og forskrifter angående sanitære
installasjoner, samt forebygging av ulykker, må
følges først og fremst.
Alle dimensjoner er i mm.
Garanti
Ingen garanti ved:
- Manglende overholdelse av veiledningen.
- Skader grunnet feilaktig montering.
- Egenrådig endring på produktet.
Sikkerhetshenvisninger for montering, vedlikehold og drift

© www.kemper-group.com – 11.2022 / K410057700002-00 – 8 /20
Důležitáupozornění
proprovozovatelezařízení
médium: voda
max. provozní teplota 90 °C,
stupeň tlaku PN 16
1. Armaturu používejte
- pouze v bezchybném stavu.
- v souladu s určením.
2.  Bezpodmínečněodděltevobdobíchmrazu
hadici a všechny šroubové spoje od armatury.
Údržba
Podle DIN EN 806-5 je nutné armaturu jednou ročně
podrobit údržbě.
Respektujte místní recyklační, příp. likvidační přepisy.
Použití
Výrobek KEMPER FROSTI® se používá jako mrazuvz-
dorná vnější armatura. Výrobek je určen pouze pro
účel, který je uveden v návodu.
Každé jiné použití se hodnotí jako použití v rozpory
s účelem.
Výstražnáupozornění
Dodržujte a řiďte se výstražnými
upozorněními, které jsou uvedena
v návodu. Nedodržování výstražných upozornění
může mít za následek zranění nebo věcné škody!
Označení důležitých upozornění:
Výstraha! Označuje nebezpečí, která
mohou vést ke zraněním, věcným ško
dám nebo znečištění pitné vody.
  Upozornění!Označuje
nebezpečí, která mohou vést k poškození
zařízení nebo poruchám funkčnosti.
Montážapoužití
Před montáží nebo použitím si pozorně přečtěte
návod a postupujte podle pokynů!
Montáž a údržbu smí provádět pouze odborný, kvali-
kovaný personál.
Návod odevzdejte provozovateli
zařízení a uschovejte, aby byl později
k dispozici!
Místo instalace nesmí být možné zaplavit.
Konstrukční díly uvedené na obr. 577 nekombinujte s
díly dřívějších verzí.
Před ukončením montáže proveďte bezpodmínečně
zkoušku těsnosti!
Vždy v první řadě respektujte vnitrostátní normy a
předpisy pro instalaci sanitárního materiálu, jakož i
prevenci úrazů.
Všechny rozměry v mm.
Ručení
Žádná záruka nebo ručení při:
- nedodržování návodu.
- chybné montáži anebo provozu.
- svévolné úpravy na výrobku.
- jiné chybné obsluze.
Bezpečnostníupozorněnípro montáž, údržbu a provoz
CS

© www.kemper-group.com – 11.2022 / K410057700002-00 – 9 /20
!
DE Montage-und Bedienungsanleitung
Frostsichere Außenarmatur
FROSTI
®
| Fig. 577 02
EN Installation and Operating Manual
Frost-proof outdoor tap
FROSTI
®
| Fig. 577 02
FR
Instructions de montage et de service
Robinetterie extérieure résistante au gel
FROSTI
®
| Fig. 577 02
NL Installatie- en bedieningshandleiding
Vorstbestendige buitenkraan
FROSTI
®
| Fig. 577 02
DA Monterings-og betjeningsvejledning
Frostsikkert udendørsarmatur
FROSTI
®
| Fig. 577 02
NO
Monteringsveiledning og bruksanvisning
Frostsikkert, utendørs armatur
FROSTI
®
| Fig. 577 02
CZ Návod na montáž a obsluhu
Mrazuvzdorná vnější armatura
FROSTI
®
| Fig. 577 02
DIN EN 1717
DIN EN 806
DIN 1988
150 - 492
+
DVGW SVGW
AbP
ÖVGW
BELGAQUA
KIWA
VA
VA 1.41/20688
i
Pos. Art.-No. DN 15
1 E21055730000100
2 L11005900000100
3 Z21005740001500
4 P310057400015KP
5 E010557400015KP
6 B81095770001500
7 D31209990100200
8 5740000100
9 L41055770101500
10 C31005740000200
8
1
24
3
5
6
9
7
10
W 1.366
2

© www.kemper-group.com – 11.2022 / K410057700002-00 – 10 /20
max. 2 %
max. 2 %
max. 2 %
max. 2 %
a
b
min. Ø 27 mmmin. Ø 30 mm

© www.kemper-group.com – 11.2022 / K410057700002-00 – 11 /20
max.
min. 250**
min. 100*
DN
DE Trinkwasserinstallation
Um Stagnation und Verkeimung in der Zuleitung zu vermeiden, wird
empfohlen, die Armatur in das Trinkwassersystem einzuschleifen.
* Hierbei ist es aus betriebstechnischen- und hygienischen Gründen
notwendig, die letzten min. 100 mm und max. 10 x DN als funktionale
Einzelzuleitung auszuführen.
** Die Armatur muss min. 250 mm über dem max. Flüssigkeitsspiegel
eingebaut werden.
EN Drinking water installation
In order to prevent stagnation and bacterial contamination in the supply, it
is recommended to loop the tap in the drinking water system.
* For technical and hygienic reasons, it is necessary to exe cute the last
min. 100 mm and max. 10 x DN as a functional individual supply line.
** The tap must be installed at least 250 mm above the maximum Fluid
level.
FR Installation d’eau potable
Pour éviter toute stagnation et apparition de germes dans la conduite
d’arrivée, il est recommandé de boucler la ligne de la robinetterie dans le
système d’eau potable.
* Il est ici nécessaire pour des raisons d’hygiène et opérati
onnelles de réaliser au moins les derniers 100 mm et au plus 10 x DN
sous forme d’une conduite d’alimentation individuelle fonctionnelle.
** La robinetterie doit être montée à 250 mm minimum
au-dessus du niveau maximum du liquide.
au-dessus du niveau maximum du liquide.
DIN EN 1717
DIN EN 806
DIN 1988

© www.kemper-group.com – 11.2022 / K410057700002-00 – 12 /20
NL Waterleidinginstallatie
Om stagnatie en vervuiling in de toevoerleiding te voorkomen
de kraan op de waterleiding aansluiten.
* Hierbij is het om bedrijfstechnische en hygiënische re denen noodzake
lijk om de laatste min. 100 mm en max. 10 x DN uit te voeren als
functionele, afzonderlijke toe voerleiding.
** De kraan dient min. 250 mm boven het max. operatio nele
vloeistofniveau worden ingebouwd.
DA Drikkevandsinstallation
For at undgå stagnation og forurening i tilførselsledningen,
anbefales det at integrere armaturet i drikkevandssystemet.
* Her er det af driftsmæssige og hygiejniske årsager nød vendigt at
udføre de sidste min. 100 mm og maks. 10 x DN som funktionel
enkelt-tilledning.
** Armaturet skal monteres min. 250 mm over den maks.
Væskeniveau.
NO Drikkevannsinstallasjon
For å unngå stagnasjon og kontaminering i ledningen anbefales det å
innlemme armaturen i drikkevannsystemet.
* Av driftstekniske og hygieniske grunner er det her nød vendig å utføre
de siste min. 100 mm og maks. 10 x DN som funksjonell enkelttilførsel.
** Armaturen må monteres min. 250 mm over maks.
Væskenivå.
CZ Instalace pitné vody
Aby se zabránilo stagnaci a rozmnožování mikroorganismů v přívodním
potrubí, doporučuje se armaturu zapojit do systému pitné vody.
* Přitom je z provozně-technických a hygienických důvodů nutné provést
posledních min. 100 mm a max. 10 x DN jako funkční samostatný
přívodní vodič.
** Armatura se musí namontovat min. 250 mm nad max. Hladina kapaliny
provozní vody.

© www.kemper-group.com – 11.2022 / K410057700002-00 – 13 /20
1 2
1.
2.

© www.kemper-group.com – 11.2022 / K410057700002-00 – 14 /20
!

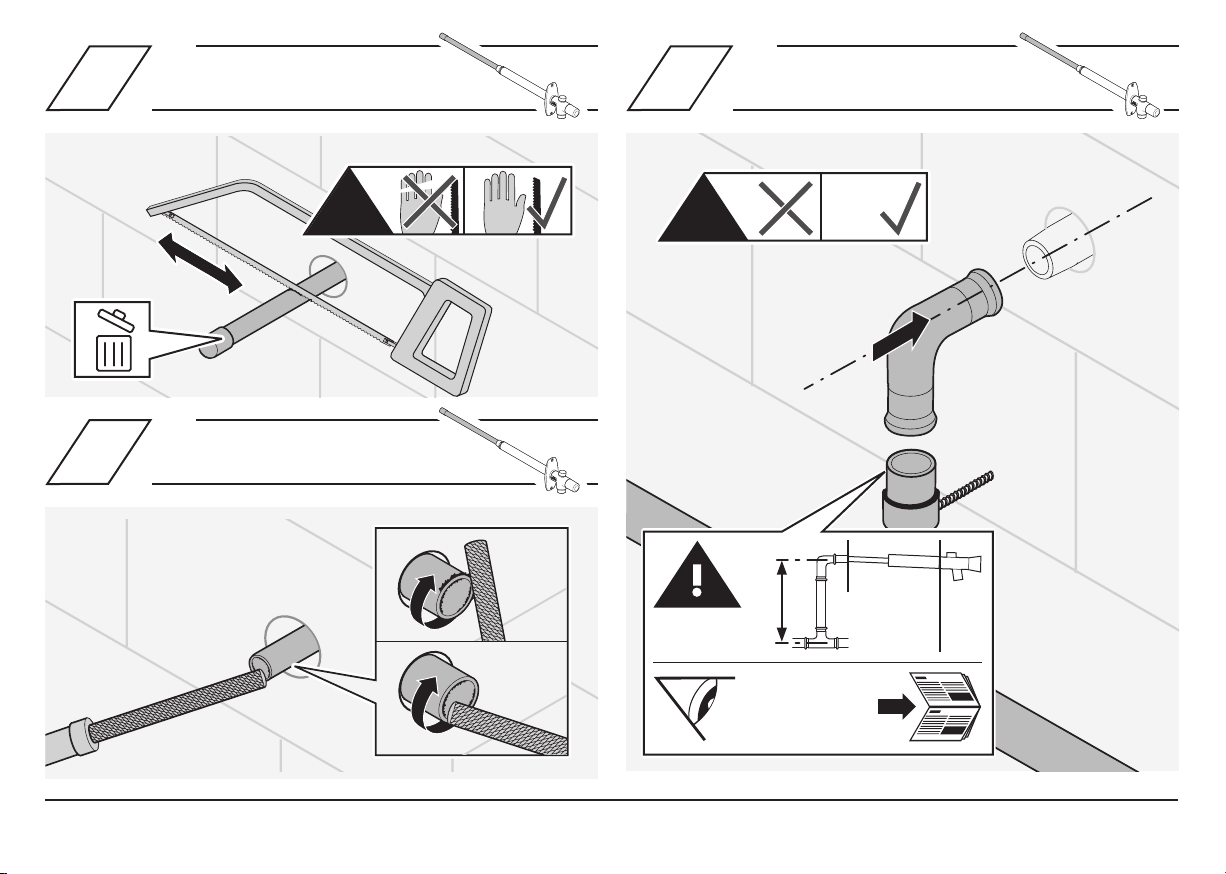

!>0 ˚C<0 ˚C
pag. 11 - 12
100
3 5
4

© www.kemper-group.com – 11.2022 / K410057700002-00 – 15 /20
6 7
2x 2x
1.
2.
1.
3.
2.

© www.kemper-group.com – 11.2022 / K410057700002-00 – 16 /20

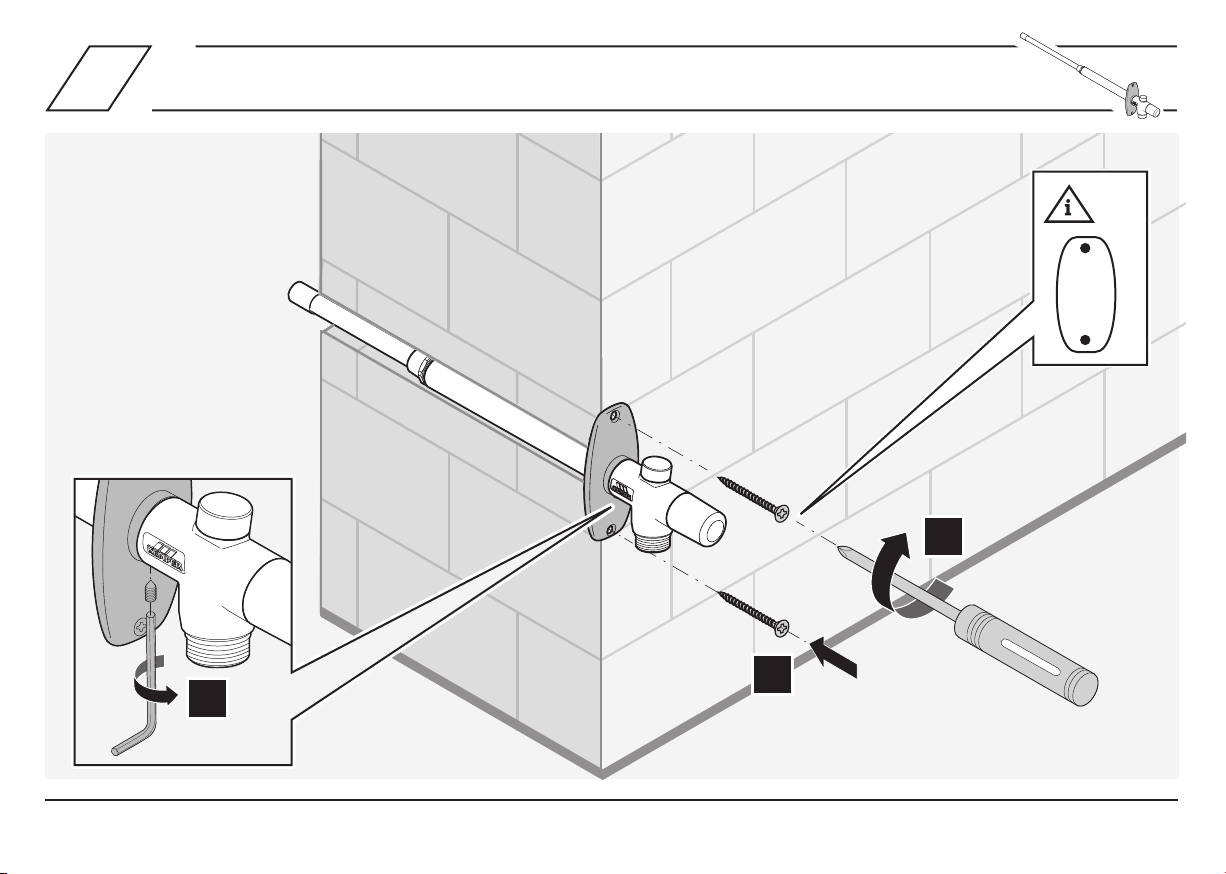

8
3.
2x
2.
1.

© www.kemper-group.com – 11.2022 / K410057700002-00 – 17 /20
1.
2.
3.
910

© www.kemper-group.com – 11.2022 / K410057700002-00 – 18 /20
4.
!
2.
3.
5.
6.
1.
11

© www.kemper-group.com – 11.2022 / K410057700002-00 – 19 /20
Fig. 5740100100
+
+
Fig. 5750000300 Fig. 640 50
+
++
+

© www.kemper-group.com – 11.2022 / K410057700002-00 – 20 /20
K410057700002-00 / 11.2022
Service-Hotline [phone]
www.kemper-group.com
[e-mail]
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
D-57462 Olpe
i
i
