Kemper Frosti-Plus User manual

i
DE Montageanleitung Vormontage
FROSTI®-PLUS | Fig. 574
EN Installation Manual preliminary installation
FROSTI®-PLUS | Fig. 574
FR Instructions de prémontage
FROSTI®-PLUS | Fig. 574
NL Installatiehandleiding voormontage
FROSTI®-PLUS | Afb. 574
DA Monteringsvejledning til formontering
FROSTI®-PLUS | Fig. 574
NO Monteringsveiledning forhåndsmontering
FROSTI®-PLUS | fig. 574
CZ Návod na předmontáž
FROSTI®-PLUS | obr. 574

2/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
DE
Verwendung
Die KEMPER FROSTI®-PLUS wird als
frostsichere Außenarmatur eingesetzt.
Das Produkt ist ausschließlich für
diesen Zweck zu verwenden.
Jede andere Benutzung gilt als nicht
bestimmungsgemäß.
Warnhinweise
Beachten und befolgen Sie die Warn-
hinweise in der Anleitung. Nichtbeach-
ten der Warnhinweise kann zu Verlet-
zungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Warnung! Kennzeichnet
Gefahren, die zu Verletzungen,
Sachschäden oder Verunreini-
gung des Trinkwassers führen
können.
Hinweis! Kennzeichnet
Gefahren, die zu Schäden an
der Anlage oder Funktionsstö-
rungen führen können.
Sicherheitshinweise
für Vormontage
Trinkwasserinstallation
Um Stagnation und Verkeimung in der
Zuleitung zu vermeiden, wird empfoh-
len, die Armatur in das Trinkwassersy-
stem einzuschleifen.
*Hierbei ist es aus betriebstech-
nischen- und hygienischen Gründen
notwendig, die letzen min.100 mm
und max. 10 x DN als funktionale
Einzelzuleitung auszuführen.
** Die Armatur muss min. 250 mm
über dem max. Flüssigkeitsspiegel
eingebaut werden.
Montage
Anleitung vor Montagebeginn sorgfältig
lesen und den Anweisungen folgen!
Montage und Wartung nur durch sach-
kundige, qualifizierte Fachkraft.
Anleitung zur späteren Verfügung auf-
bewahren!
Bauteile der Figur 574 nicht mit Teilen
früherer Versionen kombinieren.
Der Einbauort darf nicht überflutet
werden können.
Vor Abschluss der Montage unbedingt
eine Dichtigkeitsprüfung durchführen!
Nationale Normen und Vorschriften
zur Sanitärinstallation sowie zur Unfall-
verhütung sind vorrangig zu befolgen.
Alle Maßangaben in mm.
Gewährleistung
Keine Gewährleistung bei:
- Nichtbeachten der Anleitung.
- Schäden durch fehlerhaften Einbau.
- eigenständige Modifikation am Produkt. DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

3/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
EN
Use

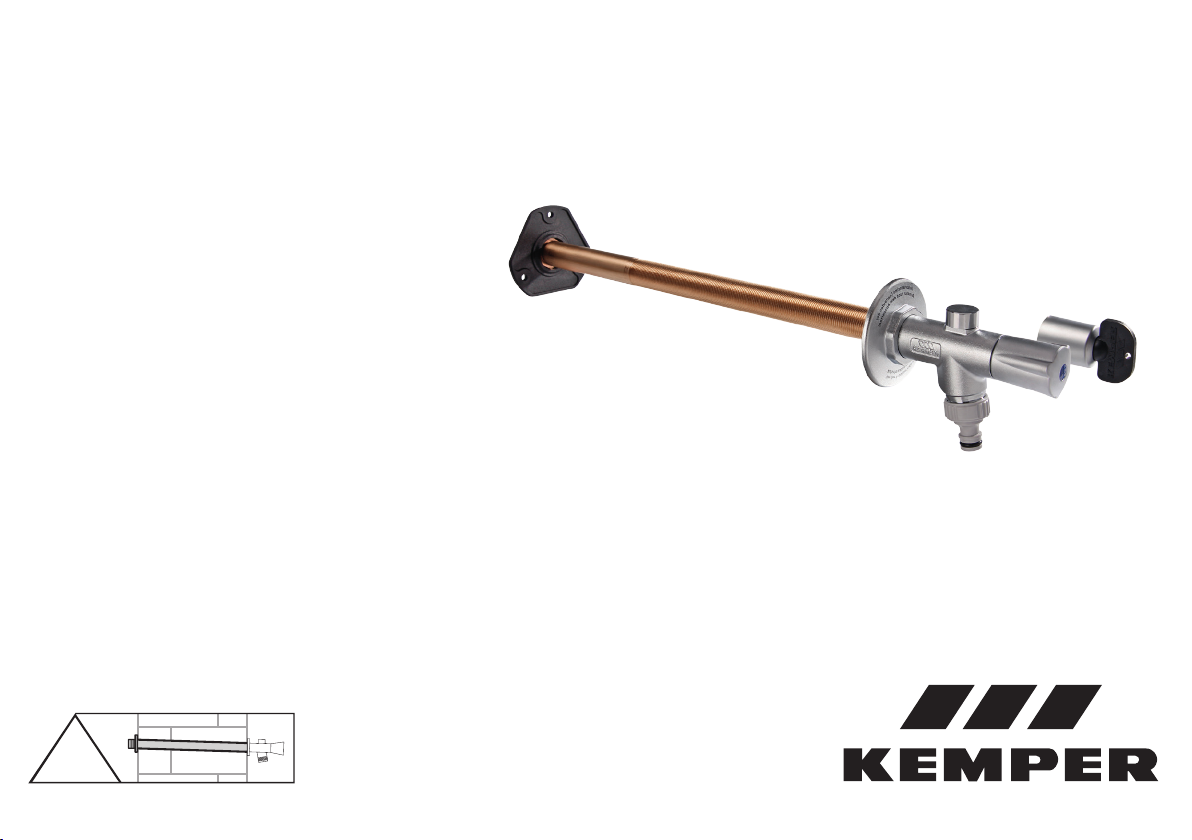

The KEMPER FROSTI®-PLUS is used
as a frost-proof outdoor tap.
Do not use the product for other
purposes than described above.
Any other uses constitute misuse.
Warnings
Be sure to read and follow the warn-
ings in the manual. Failing to do so
can lead to personal injury or material
damage!
Important warnings:
Warning! Highlights risks
that may result in injury,
material damage or contami-
nation of drinking water.
Note! Highlights risks that
may result in damage to the
plant or dysfunction.
Precautions
for preliminary installation

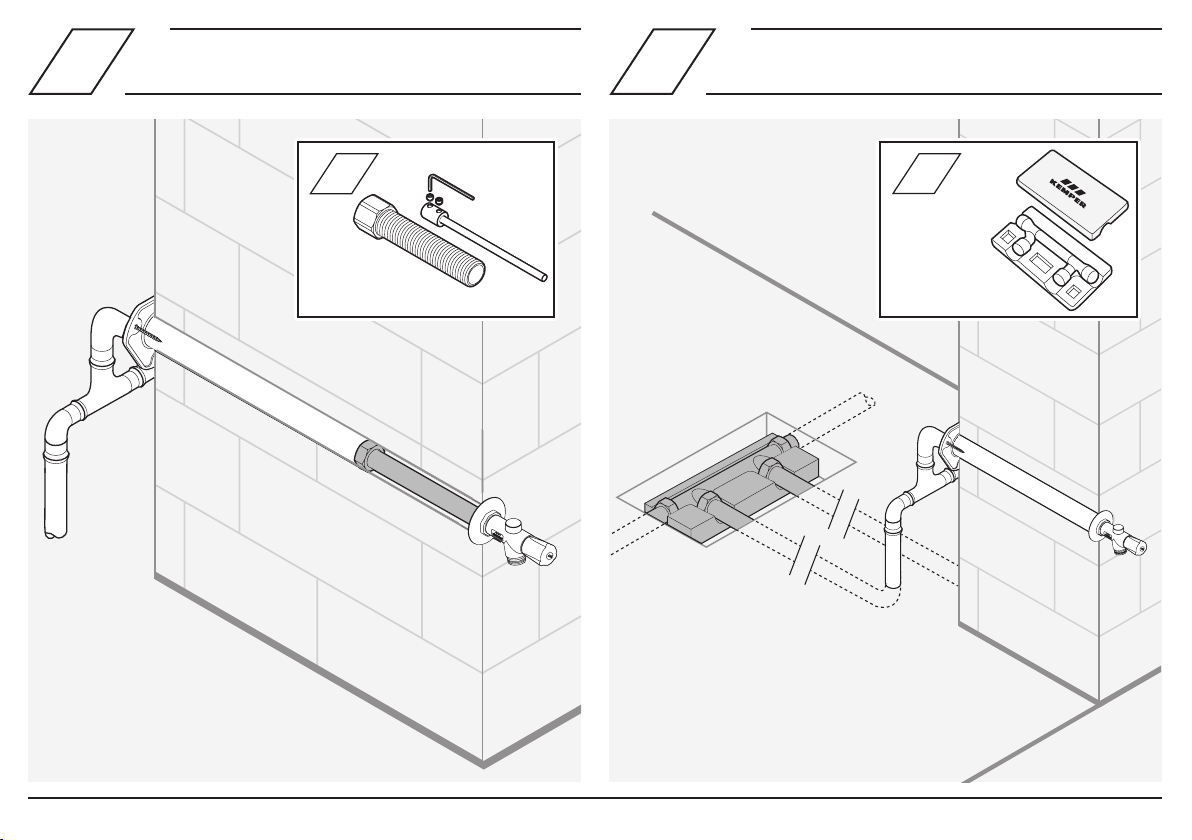

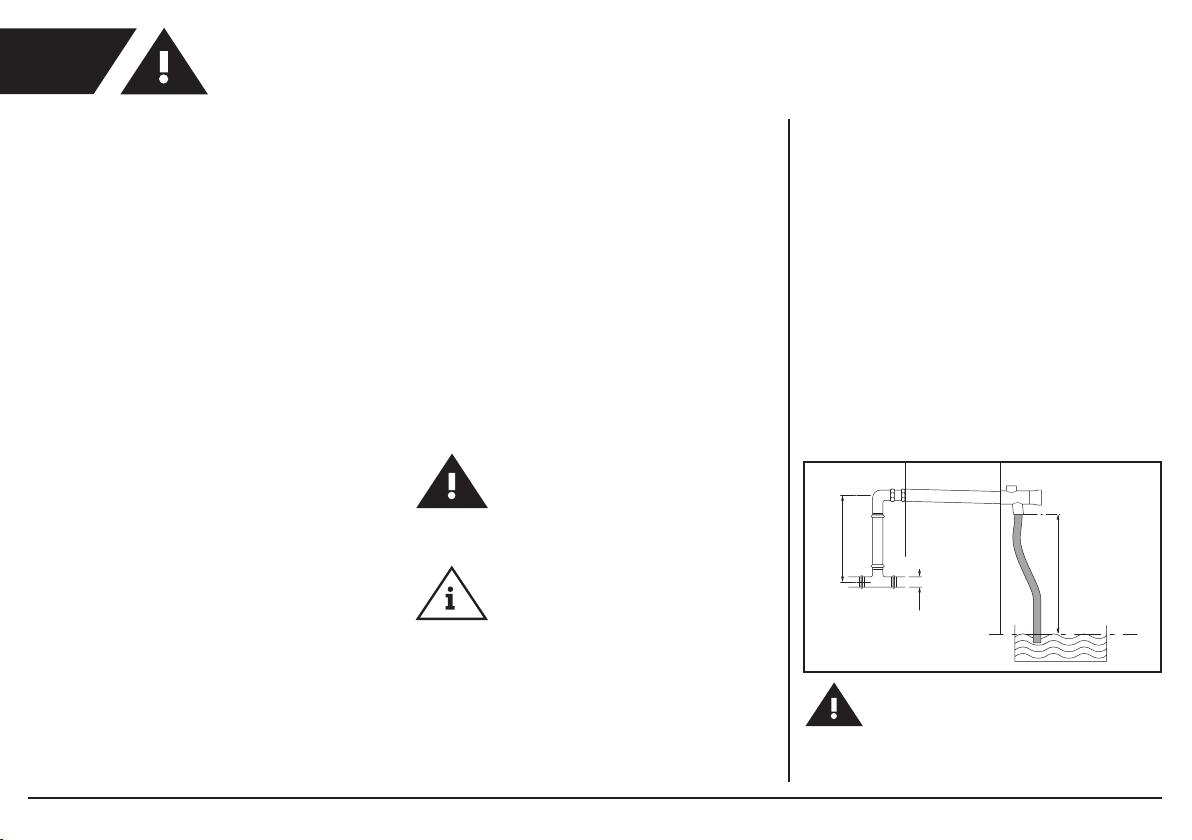

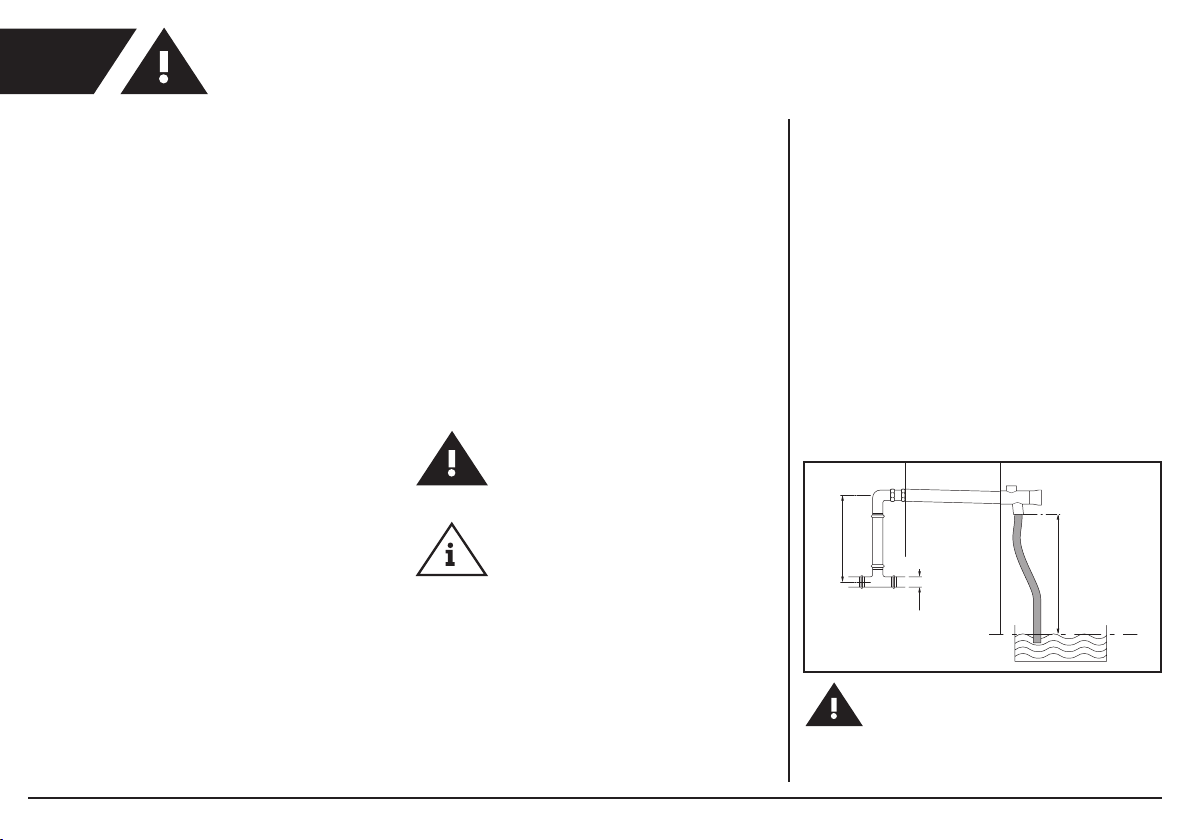

Drinking water installation
In order to prevent stagnation and
bacterial contamination in the supply,
it is recommended to loop the tap in
the drinking water system.
*For technical and hygienic reasons,
it is necessary to execute the last
min. 100 mm and max. 10 x DN as
a functional individual supply line.
** The tap must be installed at least
250 mm above the maximum Fluid
level.

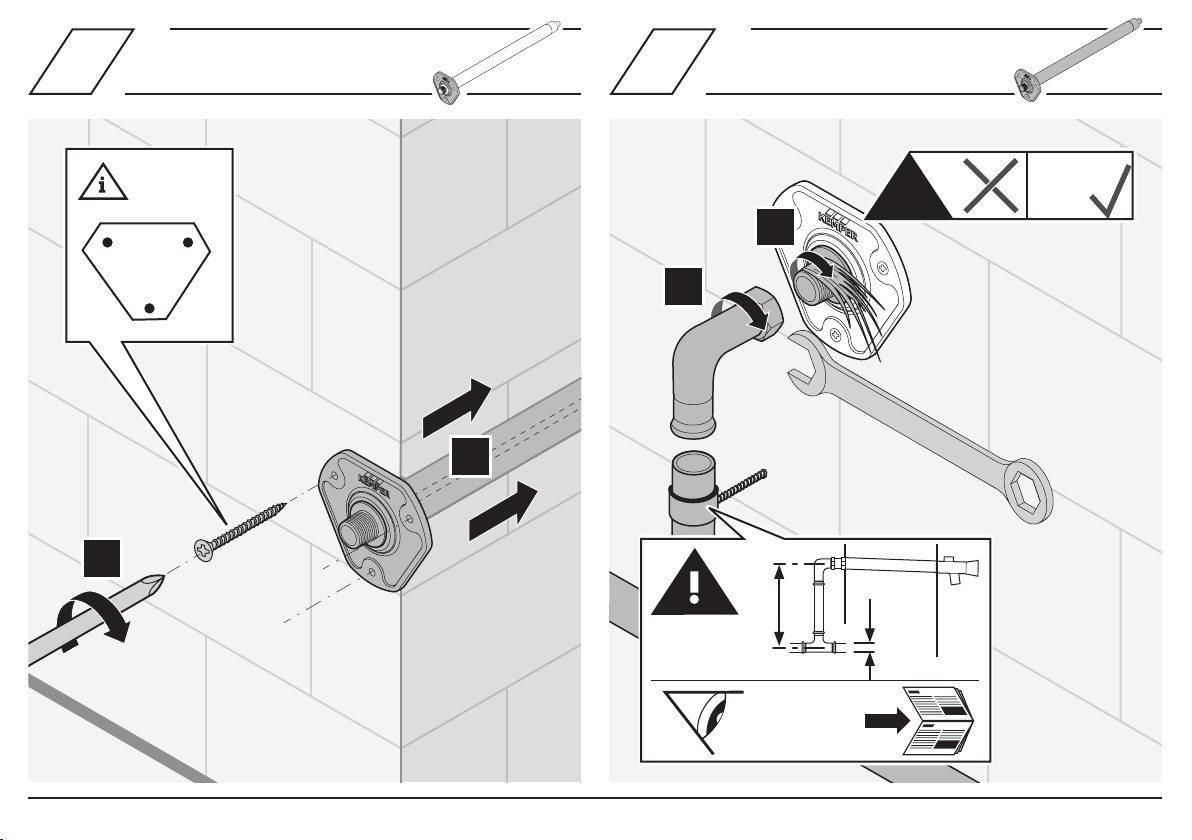

Installation
Read the manual and follow the
instructions before installation!
Installation and maintenance must be
carried out by qualified plumbers.
Keep the manual for future reference!
Do not combine components of Figure 574
with parts from earlier versions.
The place of installation may not be
at risk of flooding.
Perform a leak test after installation
and before commissioning!
Priority must be given to the national
standards and provisions on sanitary
installations and accident prevention.
All dimension specifications are given
in mm.
Warranty
No warranty in case of:
- Non-compliance with the manual.
- Damage due to incorrect installation.
- Unauthorised modification of the product. DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

4/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
FR
Utilisation
KEMPER FROSTI®-PLUS s’utilise comme robi-
netterie extérieure résistante au gel.
Ce produit doit être utilisé exclusivement
dans l’objectif indiqué dans cette notice.
Toute autre utilisation est considérée
comme non conforme.
Mises en garde
Respectez impérativement les mises en
gardes de cette notice !
Leur non-respect peut provoquer des bles-
sures ou des dégâts matériels !
Marquage des avertissements
importants :
Mise en garde ! Indique les
dangers pouvant entraîner des
blessures, des dégâts matériels ou
un encrassement de l’eau potable.
Remarque ! Indique les dangers
pouvant des détériorations sur
l’installation ou des dysfonctionne-
ments.
Consignes de sécurité
pour le prémontage
Installation d’eau potable
Pour éviter toute stagnation et apparition de
germes dans la conduite d’arrivée, il est re-
commandé de boucler la ligne de la robinet-
terie dans le système d’eau potable.
*Il est ici nécessaire pour des raisons
d’hygiène et opérationnelles de réaliser
au moins les derniers 100 mm et au plus
10 x DN sous forme d’une conduite d’ali-
mentation individuelle fonctionnelle.
** La robinetterie doit être montée à
250 mm minimum au-dessus du niveau
maximum du liquide.
Montage
Lire et respecter ces instructions
soigneusement avant de commencer
le montage !
Le montage et la maintenance ne doivent
être effectués que par un ouvrier spécialisé
qualifié compétent.
Conserver ces instructions pour toute utili-
sation ultérieure !
Ne pas combiner les éléments de construc-
tion de figure 574 avec des pièces de ver-
sions antérieures.
L’emplacement du montage ne doit pas
pouvoir être inondé.
Avant de terminer le montage, effectuer impéra-
tivement un contrôle de l’étanchéité.
Respecter avant tout les normes et les régle-
mentations nationales d’installations sanitaires
ainsi que celles de prévention des accidents.
Toutes les dimensions sont indiquées en mm.
Garantie
Pas de garantie en cas :
- de non-respect de ces instructions.
- de détériorations dues à un mauvais
montage.
- de modifications effectuées de son
propre chef sur le produit.
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

5/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
NL
Toepassing
De KEMPER FROSTI®-PLUS wordt als
vorstbestendige buitenkraan toege-
past. Het product dient uitsluitend voor
het in de handleiding aangegeven doel
te worden gebruikt.
Elk ander gebruik geldt als nietbeoogd
gebruik.
Waarschuwingen
Neem de waarschuwingen in de
handleiding in acht en volg ze op.
Het niet in acht nemen van de
waarschuwingen kan tot letsel of
materiële schade leiden!
Markering belangrijke waarschuwingen:
Waarschuwing! Markeert
gevaren die tot letsel, materi-
ele schade of verontreiniging
van het drinkwater kunnen
leiden.
Aanwijzing! Markeert ge-
varen die tot schade aan de
installatie of tot storingen tij-
dens het functioneren kunnen
leiden.
Veiligheidsinstructies
voor voormontage
Waterleidinginstallatie
Om stagnatie en vervuiling in de toe-
voerleiding te voorkomen raden wij aan
om de kraan op de waterleiding aan te
sluiten.
*Hierbij is het om bedrijfstechnische
en hygiënische redenen noodzakelijk
om de laatste min. 100 mm en max.
10 x DN uit te voeren als functione
le, afzonderlijke toevoerleiding.
** De kraan dient min. 250 mm boven
het max. operationele vloei stofni-
veau worden ingebouwd.
Montage
Handleiding voor aanvang montage
zorgvuldig doorlezen en de aanwijzin-
gen opvolgen!
Montage en onderhoud alleen door
bevoegde, gekwalificeerde installateur.
Handleiding voor later gebruik bewaren!
Onderdelen van afb. 574 niet met
onderdelen van eerdere versies
combineren.
Er mag geen kans op overstroming
zijn op de inbouwlocatie.
Voor het afronden van de montage
beslist op dichtheid testen.
De nationale normen en voorschriften
met betrekking tot installatiewerk-
zaamheden en veiligheidsvoorschriften
dienen altijd in acht te worden genomen.
Alle maten in mm.
Garantie
Geen garantie bij:
- niet in acht nemen van de handleiding.
- schade door onjuiste inbouw.
- eigenhandige wijziging van het product.
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

6/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
DA
Anvendelse
Die KEMPER FROSTI®-PLUS anvendes
som frostsikkert udendørsarmatur.
Produktet må kun anvendes til det
formål angivet i vejledningen.
Enhver anden anvendelse gælder som
ikke korrekt.
Advarsler
Læs og følg advarslerne i vejledningen.
Tilsidesættelse af advarsler kan medføre
personskade eller materielle skader!
Mærkning af vigtige advarsler:
Advarsel! Markerer farer,
der kan medføre personskade,
materielle skader eller forure-
ning af drikkevandet.
Bemærk! Markerer farer, der
kan medføre skader på anlæg-
get eller funktionsfejl.
Sikkerhedsanvisninger
for formontering
Drikkevandsinstallation
For at undgå stagnation og forurening
i tilførselsledningen, anbefales det at
integrere armaturet i drikkevands-
systemet.
*Her er det af driftsmæssige og hygie-
jniske årsager nødvendigt at udføre
de sidste min. 100 mm og maks.
10 x DN som funktionel enkelt-tilled-
ning.
** Armaturet skal monteres min. 250 mm
over den maks. Væskeniveau.
Montering
Læs omhyggeligt vejledningen før på-
begyndelse af monteringen, og følg
anvisningerne!
Montering og vedligeholdelse må kun
udføres af erfarne og kvalificerede fagfolk.
Opbevar vejledningen til senere brug!
Komponenterne på figur 574 må ikke kom-
bineres med dele fra tidligere versioner.
Monteringsstedet må ikke kunne
oversvømmes.
Udfør under alle omstændigheder en
tæthedskontrol før afslutning af mon-
teringen!
Nationale standarder og regler for VVS-
installationsteknologi samt for forebyg
gelse af ulykker skal overholdes med
forrang.
Alle dimensioner er i mm.
Garanti
Garantien bortfalder ved:
- tilsidesættelse af vejledningen
- skader på grund af forkert montering
- modifikation af produktet på egen hånd.
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

7/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
NO
Bruk
KEMPER FROSTI®-PLUS brukes som
frostsikker utendørs armatur.
Produktet skal kun brukes for formålet
oppgitt i veiledningen.
Enhver annen bruk gjelder som ikke
tiltenkt bruk.
Varselhenvisninger
Les og overhold varselhenvisningene
i veiledningen. Dersom varselhenvis-
ningene ikke følges, kan det føre til
personskader eller materielle skader!
Merking av viktige varselhenvisninger:
Advarsel! Markerer farer
som kan føre til skader, mate-
rielle skader eller forurensning
av drikkevannet.
Merknad! Markerer farer
som kan føre til skader på
anlegget eller funksjonsfeil.
Sikkerhetsforskrifter
for forhåndsmontering
Drikkevannsinstallasjon
For å unngå stagnasjon og kontamine-
ring i ledningen anbefales det å
innlemme armaturen i drikkevann-
systemet.
*Av driftstekniske og hygieniske grun-
ner er det her nødvendig å utføre de
siste min. 100 mm og maks. 10 x DN
som funksjonell enkelttilførsel.
** Armaturen må monteres min.
250 mm over maks. Væskenivå.
Montering
Les veiledningen nøye før monteringen
og følg instruksene!
Montering og vedlikehold skal kun
utføres av en sakkyndig, kvalifisert
fagmann.
Oppbevar veiledninger for senere bruk!
Komponentene til fig. 574 må ikke
kombineres med deler fra tidligere
versjoner.
Monteringsstedet må ikke kunne over-
svømmes.
Før monteringen avsluttes må det ab-
solutt gjennomføres en tetthetsprøve.
Nasjonale normer og forskrifter angående
sanitære installasjoner, samt forebyg
ging av ulykker, må følges først og fremst.
Alle dimensjoner er i mm.
Garanti
Ingen garanti ved:
- Manglende overholdelse av veiledningen.
- Skader grunnet feilaktig montering.
- Egenrådig endring på produktet.
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

8/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
CZ
Použití
Výrobek KEMPER FROSTI®-PLUS se
používá jako mrazuvzdorná vnější
armatura.
Výrobek je určen pouze pro účel,
který je uveden v návodu.
Každé jiné použití se hodnotí jako
použití v rozpory s účelem.
Výstražná upozornění
Dodržujte a řiďte se výstražnými
upozorněními, které jsou uvedena v
návodu. Nedodržování výstražných
upozornění může mít za následek
zranění nebo věcné škody!
Označení důležitých upozornění:
Výstraha! Označuje nebez-
pečí, která mohou vést ke zra-
něním, věcným škodám nebo
znečištění pitné vody.
Upozornění! Označuje
nebezpečí, která mohou vést
k poškození zařízení nebo
poruchám funkčnosti.
Bezpečnostní upozornění
pro předmontáž
Instalace pitné vody
Aby se zabránilo stagnaci a rozmno-
žování mikroorganismů v přívodním
potrubí, doporučuje se armaturu
zapojit do systému pitné vody.
*
Přitom je z provozně-technických a
hygienických důvodů nutné provést
posledních min. 100 mm a max. 10 x
DN jako funkční samostatný přívodní
vodič. .
** Armatura se musí namontovat min.
250 mm nad max. Hladina kapaliny
provozní vody.
Montáž
Než začnete provádět montáž, pozorně
si přečtěte návody a řiďte se nimi!
Montáž a údržbu smí provádět pouze
odborný, kvalifikovaný personál.
Návod uschovejte, abyste jej měli v
budoucnu k dispozici!
Konstrukční díly uvedené na obr. 574
nekombinujte s díly dřívějších verzí.
Místo instalace nesmí být možné zaplavit.
Před ukončením montáže proveďte
bezpodmínečně zkoušku těsnosti!
V první řadě respektujte vnitrostátní
normy a předpisy pro instalaci sanitár-
ního materiálu, jakož i prevenci úrazů.
Všechny rozměry v mm.
Záruka
Záruka se neposkytuje v případě:
- nedodržování návodu.
- poškození v důsledku nesprávné
instalace.
- svévolné úpravy na výrobku. DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*
DN

9/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
i
D Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
EN MontageanleitungVormontage
FROSTI
®
-PLUS | Fig. 574
FR Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
NL MontageanleitungVormontage
FROSTI
®
-PLUS | Fig. 574
DA Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
NO Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
CZ Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
i
D Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
EN MontageanleitungVormontage
FROSTI
®
-PLUS | Fig. 574
FR Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
NL MontageanleitungVormontage
FROSTI
®
-PLUS | Fig. 574
DA Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
NO Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
CZ Montageanleitung Vormontage
FROSTI
®
-PLUS | Fig. 574
3x
3x
DIN EN 1717
DIN EN 806
DIN 1988
AC
B
574 00
574 03
574 05
150 - 415 260 - 530
+
+
17
14
15
16
Pos. Art.-No. DN 15 / 20
14 B81095740301500
15 L51055740000100
15 L51055740000300
16 B810957405015KP
16 B810957405015KP
17 C21005740000100
A
A
C
C
B
B
i

10/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de

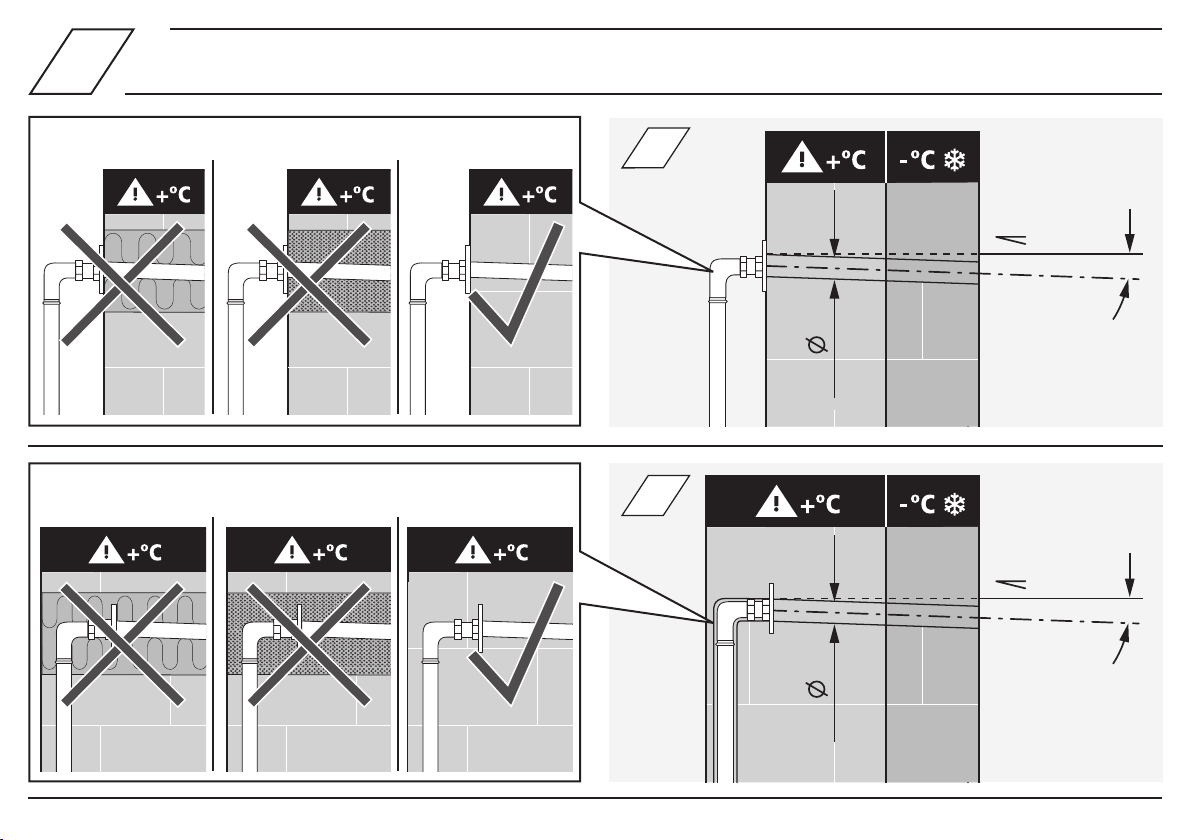

max. 2 %
min. 35
max. 2 %
min. 35
max. 2 %
min. 35
max. 2 %
min. 35
a
b
i

11/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
12

12/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
3x
3x
43
1.
2.
1.
2.

13/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
3x
!>0 ˚C<0 ˚C
pag. 2-8
100
DN
6
5
1.
2.
1.
2.

14/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
++
Fig. 574 00 005
+
Fig. 574 00 006
+

15/16 – K410057400001-00 / 11.2017 – ©www.kemper-olpe.de
++
+
Fig. 640 50
+
Fig. 574 00 002

Gebr. Kemper GmbH + Co. KG
PO-Box 1520, D-57445 Olpe
Phone [phone]
Fax [phone]
www.kemper-olpe.de
[email protected]
i
i
K410057400001-00 / 11.2017
