Kemper KHS PRO User manual

DE Einbau- und Bedienungsanleitung
KHS Hygienespülung PRO
KHS Hygienespülung PURE
KHS Hygienespülung LITE
Fig. 689
EN Installation and operating instructions
KHS Hygiene Flush Box PRO
KHS Hygiene Flush Box PURE
KHS Hygiene Flush Box LITE
Fig. 689
FR Instructions d’installation et d’utilisation
KHS Hygiene Flush Box PRO
KHS Hygiene Flush Box PURE
KHS Hygiene Flush Box LITE
Fig. 689
IT Istruzioni di montaggio e d‘uso
KHS Hygiene Flush Box PRO
KHS Hygiene Flush Box PURE
KHS Hygiene Flush Box LITE
Fig. 689
NL Inbouw- en bedieningshandleiding
KHS Hygiene Flush Box PRO
KHS Hygiene Flush Box PURE
KHS Hygiene Flush Box LITE
Fig. 689
2
14
26
38
50

2. Montage & Anschluss 13
2.1 Aufputzmontage 62
2.2 Unterputzmontage 63
2.3 Anschließen 65
2.4 Wasserwechselgruppe vorbereiten 74
6. Anhang 89
6.1 Ersatzteile 89
Erweiterungskomponenten 89
Zubehör 89
6.2 Störungstabelle 90
Sicherheitshinweise 3
Gefahrenquellen | Symbolerklärung 4
5. Demontage & Entsorgung 88
4. Wartung 88
3. Bedienung 79
3.1 Inbetriebnahme 79
3.2 Betriebsart einstellen 82
3.3 Handspülung 83
3.4 Trockenbauschutz Unterputzmontage 84
3.5 Wechseldeckel vorbereiten 85
3.6 Protokolle auslesen 86
Über diese Anleitung 2
Inhaltsverzeichnis Über diese Anleitung
Originalbetriebsanleitung
Herstelleradresse
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
57462 Olpe
Tel.: [phone]
Web: www.kemper-olpe.de
Kundendienst
Service-Hotline
Tel.: [phone]
Mail: [e-mail]
Über diese Anleitung
Lesen Sie diese Anleitung vor Montagebeginn, Inbetriebnahme,
Gebrauch und Wartung sorgfältig und folgen Sie den Anweisun-
gen!
Anleitung immer an den aktuellen Anlagenbetreiber weitergeben.
Der Betreiber muss die Anleitung zur späteren Verfügung auf-
bewahren!
Abbildungen in dieser Anleitung dienen dem grundsätzlichen
Verständnis und können von der tatsächlichen Ausführung ab-
weichen.
Diese Anleitung ist urheberrechtlich geschützt. Das Urheberrecht
liegt beim Hersteller.
Zielgruppe
Die Anleitung richtet sich an Sanitär- und Elektrofachkräfte, die
die Installation der KHS Hygienespülung durchführen. Sie richtet
sich außerdem an Bediener der Steuerung sowie an den Anlagen-
betreiber.
Personalqualifikation
Die Montage und Installation der Hygienespülung dürfen nur
von Sanitärfachkräften durchgeführt werden, die zusätzlich im
Bereich der Elektroinstallation unterwiesen sind. Sie müssen sich
in der Trinkwasserhygiene auskennen, normgerechte Wartungs-
arbeiten durchführen können und Kabel verlegen und anschlie-
ßen können.
Besonders weisen wir auf die VDE-Vorschrift 0100 und die Vor-
schriften des jeweiligen EVU hin.
Wichtige Hinweise für den Installateur
Befolgen Sie bei der Installation die Anweisungen in dieser An-
leitung. Mögliche Fehlfunktionen bei der Installation finden Sie in
der Störungstabelle (» Kapitel 6.2 „Störungstabelle“ auf S. 90).
Haftung
Der Hersteller leistet keine Gewährleistung oder Haftung bei:
• Nichtbeachten dieser Anleitung
• fehlerhaftem Einbau und/oder Gebrauch
• eigenständiger Modifikation am Produkt
• sonstiger, fehlerhafter Bedienung.
1. Über die KHS Hygienespülung 5
1.1 Lieferumfang und Lagerung 5
1.2 Aufbau 6
1.3 Varianten 8
1.4 Funktion 9
1.5 Technische Daten 12
DE
2 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de

Sicherheitshinweise
Sicherheitshinweise
Beachten und befolgen Sie unbedingt die Sicherheitshinweise
in dieser Anleitung. Das Nichtbeachten der Sicherheitshinweise
kann zum Tod, zu Verletzungen oder zu Sachschäden führen.
Die Sicherheitshinweise sind durch Symbole gekennzeichnet
und werden durch Signalwörter eingeleitet, die das Ausmaß der
Gefährdung ausdrücken. Folgende Sicherheitshinweise werden in
dieser Anleitung verwendet:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die schwere
oder tödliche Verletzungen zur Folge
haben können.
Warnung!
Kennzeichnet Gefahren,
die zu Verletzungen, Sachschäden oder Verunrei-
nigung des Trinkwassers führen können.
Hinweis!
Kennzeichnet Gefahren, die zu
Schäden an der Hygienespülung oder
Funktionsstörungen führen können.
Info
Kennzeichnet zusätzliche Informationen
und Tipps.
Bestimmungsgemäße Verwendung
Die KHS Hygienespülung dient dem Einsatz in Anwendungsberei-
chen, in denen ein hoher Hygienestandard für die gebäudeseitige
Trinkwasserversorgung notwendig ist (z.B. Schulen, Kindergärten,
Krankenhäuser,Alten- und Pflegeheime etc.). Die KHS Hygiene-
spülung sorgt für eine regelmäßige Durchströmung der Trink-
wasserinstallation und darf ausschließlich zur Verhinderung von
Stagnation in Trinkwasserinstallationen verwendet werden. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
Benutzen Sie das Gerät:
• nur in einwandfreiem Zustand
• bestimmungsgemäß.
Fehlgebrauch
Verwenden Sie die KHS Hygienespülung nicht mit anderen Flüs-
sigkeiten als Trinkwasser. Nichtbeachten der Montagehinweise
gilt als Fehlgebrauch.
Pflichten des Anlagenbetreibers
Der Anlagenbetreiber ist die Person, die die KHS Hygienespülung
gewerblich einsetzt. Der Anlagenbetreiber muss für den sicheren
Betrieb und ordnungsgemäßen Zustand der Anlage sorgen.
Wartung und Reparatur
Beachten Sie unbedingt die vorgeschriebenen Wartungsintervalle.
Das System muss 1x jährlich nach Herstellerangaben gewartet
werden. Weitere Informationen zur Wartung finden Sie in der
separat beiliegenden Wartungsanleitung.
Störungen
Lassen Sie Störungen und Fehlfunktionen umgehend von einer
Sanitärfachkraft und/oder Elektrofachkraft beheben. Weitere
Informationen zu Störungen finden Sie in der Störungstabelle
(» Kapitel 6.2 „Störungstabelle“ auf S. 90).
Durch das CE-Zeichen auf dem Gerät erklärt der
Hersteller, dass die KHS Hygienespülung den einschlägi-
gen Bestimmungen entspricht:
• Nur PRO, PURE:
Niederspannungsrichtlinie
2014/35/EU
• Nur PURE:
EMV-Richtlinie
2014/30/EU
• Nur PRO:
Funkgeräterichtlinie
2014/53/EU
• Bauproduktenverordnung
EU-BauPVO
• Sanitär- und Trinkwasserinstallation
DIN EN 1717 / DIN 1988-100
DIN EN 806-5 / DIN EN 806-4
• Für Hygienespülung mit einer Wasserwechselgruppe:
Allgemeines Bauaufsichtliches Prüfzeugnis
DIN 4109-1 PA-IX 16962/IO
• Für Hygienespülung mit zwei Wasserwechselgruppen:
Allgemeines Bauaufsichtliches Prüfzeugnis
DIN 4109-1 PA-IX 16963/IOO
CE-Kennzeichnung sowie nationale und
europäische Zulassungen
DVGW KIWA
SVGW BELGAQUA
WRAS
Allgemein
bauaufsicht-
liches Prüf-
zeugnisse
DE
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 3/108

Gefahrenquellen
Symbolerklärung
Gefahr! Elektrischer Strom!
Lebensgefahr durch elektrischen Strom!
Bei Arbeiten an spannungsführenden Bauteilen
besteht unmittelbare Lebensgefahr durch einen
Stromschlag.
•Arbeiten an der Anlage nur von Sanitär- und
Elektrofachkräften ausführen lassen.
•Schalten Sie die Anlage, vor Arbeiten daran,
spannungsfrei.
•Halten Sie die Arbeitsumgebung trocken.
•Es wird empfohlen, bei der Hygienespülung
PRO & PURE einen Fehlerstromschutzschalter
zum Personenschutz mit 0,03 A vorzuschal-
ten.
Warnung!
Gesundheitsgefahr durch Rückstände in Zuleitungen!
Nach der Installation, Ergänzung von Zubehör oder
Wartungsarbeiten können sich mikrobiologische
Rückstände in den Zuleitungen befinden.
• Spülen Sie die Zuleitungen nach den angegebe-
nen Tätigkeiten immer gem. DIN EN 806-5 und
VDI/DVGW 6023.
Warnung!
Verletzungsgefahr durch unsachgemäße Instal-
lation!
Bei unsachgemäßer Installation der Sanitär- und
Elektroteile besteht Verletzungsgefahr.
•Die Montage, Reparatur und Wartung darf nur
durch eine Sanitärfachkraft und/oder Elektro-
fachkraft erfolgen.
•Befolgen Sie die Anweisungen und Anschluss-
hinweise in dieser Anleitung.
•Halten Sie die in den technischen Daten an-
gegebenen Anforderungen an Leistung, Maße
und Einsatzbereich ein.
•Befolgen Sie die nationalen und regionalen
Normen und Vorschriften zur Sanitär- sowie
Elektroinstallation und zur Unfallverhütung.
Hinweis!
Sachschäden vor Inbetriebnahme!
Beschädigungen an der KHS Hygienespülung
können zu Funktionseinschränkungen führen.
•Führen Sie vor Inbetriebnahme eine Sicht-
kontrolle auf Beschädigungen durch.
DE
4 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
Wi-Fi / WLAN Anstehender Wasserdruck
Feinbauset Betriebsart
Wartungsabsperrung geschlossen GLT (Gebäudeleittechnik)
Wartungsabsperrung offen Handspülung
h
Intervallzeit
min
Spüldauer
Spülung Strahlbild nicht in Ordnung
Automatisches Speichern der
Voreinstellungen

Lieferumfang
Lagerung
Lagern Sie die KHS Hygienespülung wie folgt:
• verpackt
• an einem trockenen und staubfreien Ort
• nicht im Freien
• vor Wärme und Kälte geschützt, Lagertemperatur: 0 – 50 °C
• bei Lagerung über 3 Monaten: Zustand von Bauteilen und Ver-
packung regelmäßig prüfen.
Lieferumfang
Inklusive:
• Bohrschablone
• Rohbauschutz
•2x Trockenbauschutz
• Feinbauset mit Befestigungen
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 5/108
1 Über die KHS Hygienespülung
4
3
2
31
1.1 Lieferumfang und Lagerung
1
2
3
DE

1 Grundgehäuse
2 Langlöcher zur Montage in Trockenbauwänden
3 Anschlusskabel (PRO / PURE Länge 5 m)
4 (Unterputz-) Einbaurahmen (inkl. Tiefenausgleich)
5 Montagebohrungen in der Gehäuserückwand (2x)
6 Flügelmuttern (4x)
7 Push-to-open Magnetschnäpper
8 Deckelsicherung
9 Wechseldeckel
6 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
6
7
8
5
1
2
3
4
9
1 Siphon
2 Siphongitter
3 Wasserwechselgruppe links
4 Steuerung
5 Wasserwechselgruppe rechts (variantenabhängig,
» Kapitel 1.3 „Varianten“ auf S. 8)
6 Blindstopfen für Magnetventil + Auslauftülle
7 Schwimmerschalter
8 Geruchsverschlusskappe
9 Siphondeckel
10 Abflussnennweite DN 40 und DN 50
2
3
5
6
7
4
8
19
10
1.2 Aufbau
Grundgehäuse
Innerer Aufbau
DE

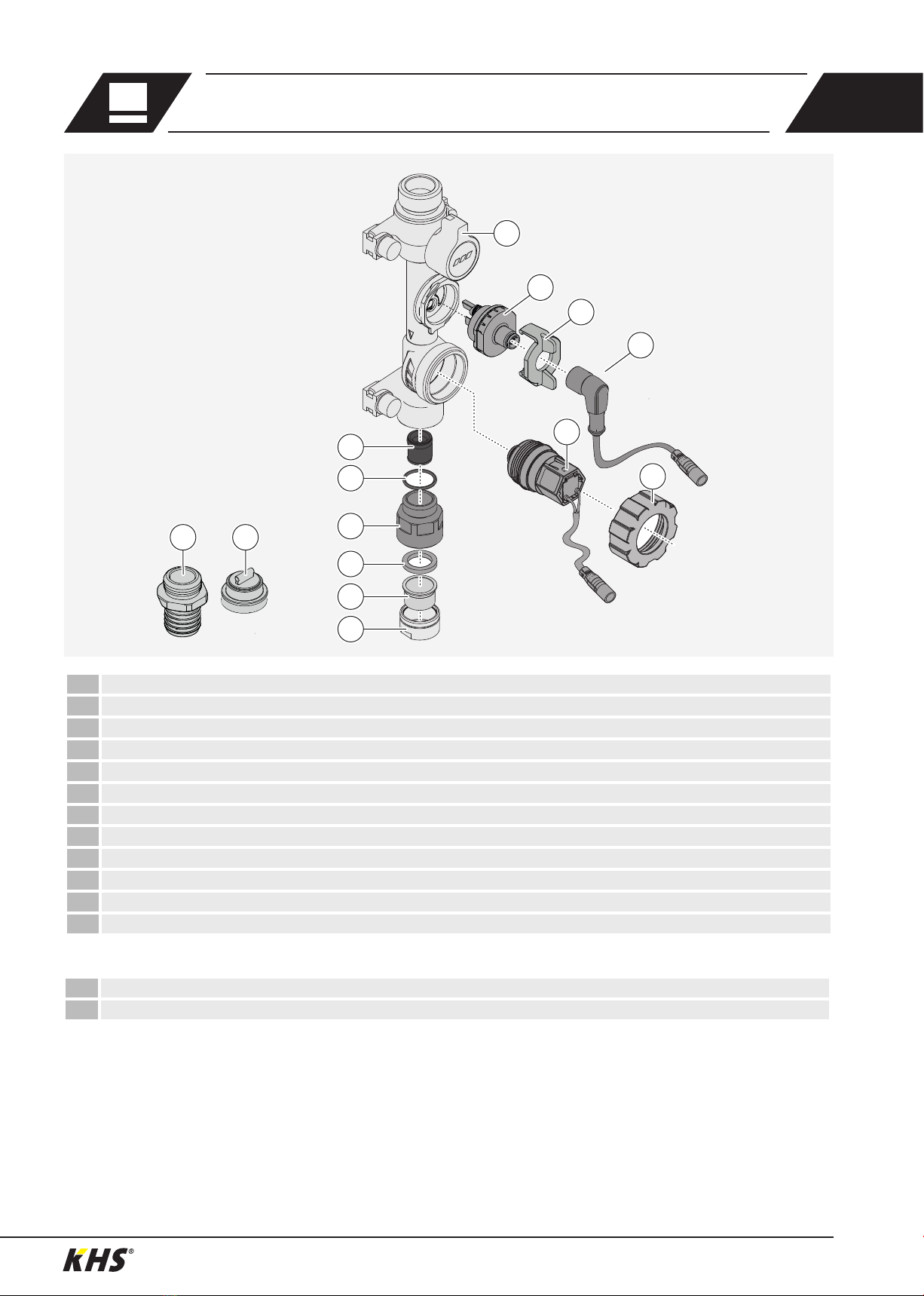

1 Verschraubung für Strahlregler
2 Strahlregler
3 Dichtring
4 Aufnahme für Strahlregler und Durchflussmengenbegrenzer
5 Dichtring
6 Durchflussmengenbegrenzer (DMB und Rückflussverhinderer 10 l/min, werkseitig vormontiert)
7 Wartungsabsperrung
8 Durchfluss- und Temperaturmessarmatur (bei PRO und LITE), Blindstopfen (bei PURE)
9Bügel für V-Sensor
10 Anschlusskabel für Durchfluss- und Temperaturmessarmatur (bei PRO und LITE)
11 Magnetventil mit verbautem Feinsieb
12 Überwurfmutter für Magnetventil
13 Blindstopfen für Magnetventil
14 Auslauftülle
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 7/108
1
2
3
4
5
6
7
12
14 13
11
8
9
10
1.2 Aufbau
Wasser-
wechselgruppe
Werkseitig vormontierter Auslieferungszustand für Erstspülung
DE

Die KHS Hygienespülung ist mit drei verschiedenen Steuerungs-
Varianten verfügbar.
Fig. 689 03 007 V1
Fig. 689 03 008 V1 + V2
Fig. 689 03 005 V1
Fig. 689 03 006 V1 + V2
Fig. 689 03 009 V1
Fig. 689 03 010 V1 + V2
8 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
V1 V1 + V2
LITEPRO PURE
Variantenabhängig ist das Grundgehäuse mit einer Wasserwech-
selgruppe (V1) oder zwei Wasserwechselgruppen (V1+V2) aus-
gestattet. Die Anschlüsse (Wasserwechselgruppen) können
z. B. für Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
verwendet werden. Bei der Ausführung V1 kann später eine V2
nachgerüstet werden.
1.3 Varianten
DE

KHS Hygienespülung
Wasserwechselgruppe
Durch den Einsatz der KHS Hygienespülung kann ein hoher Hygie-
nestandard für die gebäudeseitige Trinkwasserversorgung sicher-
gestellt werden. Die KHS Hygienespülung sorgt für eine regel-
mäßige Durchströmung der Trinkwasserinstalltion und verhindert
eine Stagnation von Wasser in Trinkwasserinstallationen.
Die KHS Hygienespülung wird über die Wasserwechselgruppen in
die zu spülenden Trinkwasserinstallation eingebunden und über
den Siphon an das Abwasser angeschlossen. Über die Steuerung
lässt sich die KHS Hygienespülung bedienen.
Variantenabhängig ist die KHS Hygienespülung mit einer oder
zwei Wasserwechselgruppen ausgestattet, die in jeweils eine
Kalt- oder Warmwasserinstallation eingebunden werden kann.
Jede Wasserwechselgruppe lässt sich zu Wartungszwecken durch
die verbauten Wartungsabsperrungen absperren. Die kombinier-
te Durchfluss- und Temperaturmessarmatur (nur bei PRO und
LITE) kann während eines Spülzyklus Informationen zu Menge
und Temperatur des durchströmenden Wassers liefern. Über die
Steuerung werden die Spülzyklen mittels Magnetventil ausgelöst.
Die Wasserwechselgruppe wird durch eine Kombination von
Durchflussmengenbegrenzer, Rückflussverhinderer und Strahlreg-
ler abgeschlossen. Werkseitig ist ein Durchflussmengenbegren-
zer und Rückflussverhinderer im Strahlregler montiert, der den
Durchfluss auf 10l/min begrenzt. Durchflussmengenbegrenzer
für einen Durchfluss von 5l/min oder 15l/min sind nicht im
Lieferumfang enthalten, können aber bei Bedarf zugekauft und
eingesetzt werden.
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 9/108
1.4 Funktion DE

Siphon
Während eines Spülzyklus sammelt sich das abgelassene Wasser
bis zur Sperrwasserhöhe im Siphon. Der Siphon ist abwasserseitig
durch eine entnehmbare Geruchsverschlusskappe verschlossen.
Ein verbauter Schwimmerschalter sichert den Siphon gegen Über-
laufen.
Der Siphondeckel verschließt den Siphon und dient als Spritz-
schutz. Darunter liegt ein Gitter, das herunterfallende Gegen-
stände bspw. während der Wartung auffängt.
Steuerung PRO
Die Steuerung in der Ausführung PRO kann ausschließlich über
den integrierten Webserver bedient werden. Die LEDs V1 und
V2 dienen als Statusanzeige der jeweiligen Wasserwechselgrup-
pe. Über das Drücken des„PRESS“-Buttons (unten rechts) für
5 Sekunden kann für 10 Minuten ein lokales WLAN aufgebaut
werden, über das eine Verbindung mit einem Smartphone,
Tablet, PC hergestellt werden kann. Anschließend können über
den integrierten Inbetriebnahme-Assistenten Intervall-, Zeit-,
Volumen-, und Temperaturspülungen eingestellt werden.
Gefahr! Elektrischer Strom!
•Es wird empfohlen, einen Fehlerstrom-
schutzschalter zum Personenschutz mit
0,03 A vorzuschalten.
Status
grün In Funktion
grün blinkend WiFi aktiv
gelb blinkend CAN-Bus + WiFi aktiv
magenta Update
weiß Reset
V1 / V2
grün Standby
blau Spülung aktiv
rot Fehler
orange Warnung
Info - Statusleuchten PRO
Anschluss CAN-Bus:
Fig. 686 02 008
Hinweis!
Anschluss CAN-BUS nur in Verbindung mit
KHS Mini-Systemsteuerung MASTER 2.1.
10 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
1.4 Funktion
DE

Steuerung PURE
Die Steuerung in der Ausführung PURE wird über den verbau-
ten Drück- und Drehknopf bedient. An der Steuerung kann der
Abstand zwischen zwei Spülzyklen sowie die Spüldauer eines
Spülzyklus eingestellt werden. Die LEDs V1 und V2 dienen als
Statusanzeige der jeweiligen Wasserwechselgruppe. Die Anzei-
gen darüber sind für den Abstand zwischen den Spülzyklen und
die Spüldauer der Spülzyklen. Mit dieser Steuerungsausführung
können keine Durchflussmengen und Temperaturwerte erfasst
werden.
Steuerung LITE
Die Steuerung in der Ausführung LITE enthält keine Bedien- und
Anzeigeelemente und keine eigene Spüllogik. Um die Funktio-
nen einer Steuerung zu nutzen, muss diese über eine externe
Gebäudeleittechnik (GLT) bedient werden. Die Steuerung ist mit
der Durchfluss-/Temperaturmessarmatur verbunden und kann
Daten zur Durchflussmenge und der Temperatur weiterleiten. Die
Regelung der Spülzyklen erfolgt über die GLT und das Ansteuern
der Magnetventile.
Gefahr! Elektrischer Strom!
•Es wird empfohlen, einen Fehlerstrom-
schutzschalter zum Personenschutz mit
0,03 A vorzuschalten.
V1 / V2
grün In Funktion
gelb Auswahl Wasserwechselgruppe
blau Spülung aktiv
rot Fehler
Intervallzeit (h) + Spüldauer (min)
grün Auswahl
grün blinkend Auswahl bestätigt
Info - Statusleuchten PURE
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 11/108
1.4 Funktion DE

Spezikationen Allgemein
Druckstufe 10 PN
Max. Fließdruck 7 bar
Min. Umgebungstemperatur (Lagerung) 0 °C
Max. Umgebungstemperatur (Lagerung) 50 °C
Max. Volumenstrom pro DMB bei PWC 15 l/min
Max. Volumenstrom pro DMB bei PWH 10 l/min
Min. Betriebstemperatur PWC 10 °C
Max. Betriebstemperatur PWH 70 °C
Max. Spüldauer PWH pro 24 Stunden (Bei der PURE u. LITE nur durch richtige Bedienung gewährleistet*) 10min
Max. rel. Raumluftfeuchtigkeit 65 %
Schutzart IP44
Gewicht mit einem Anschluss 6 kg
Gewicht mit zwei Anschlüssen 7 kg
Lärmemission < 30 dB
Abussnennweite 40/50 DN
Abmessungen Hygienespülung (B x H) 400 x 400 mm
Störmaße (B x H x T) 400 x 480 x 98 mm
Abmessungen Wechseldeckel (B x H) 393 x 292 mm
Max. Tiefenausgleich mit (Unterputz-) Ein-
baurahmen 65 mm
Abstand Anschlüsse Trinkwasser 219 mm
Nennweite Trinkwasseranschluss 3/4 “ G
Strahlreglerset inkl. Durchussmengenbe-
grenzer 5/10/15 l/min
12 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
1.5 Technische Daten
*) Eine unmittelbar darauf folgende Trinkwasser kalt Spülung (1min) ist zu gewährleisten!
DE

Spezikationen PRO und PURE (Steuereinheit)
Spannungsversorgung 230 (±10 %) V AC
Speicherung von Ereigniseinträgen 100 000 Stück
Verschmutzungsgrad 3
Schutzklasse II mit Funktionserde
Typ Typ 1.Y (nach DIN EN 60730-1)
Überspannungskategorie III
Höhenlage max. 2000 NN
Spezikationen LITE (Steuereinheit)
Spannungsversorgung 24 V DC
Speicherung von Ereigniseinträgen ist abhängig von GLT
Verschmutzungsgrad 3
Hinweis! Thermische Desinfektion!
•Sollte an einer KHS Hygienespülung, im Zuge einer thermischen Desinfektion, eine Spülung von 70 °C für 3 Minu-
ten durchgeführt werden, muss diese genau protokolliert werden.
•Bei der KHS Hygienespülung PURE und LITE muss dafür, zwecks Temperaturüberwachung, der Wechseldeckel
geöffnet und der Siphondeckel abgenommen werden, damit am Strahlaustritt die Temperatur überwacht werden
kann.
•Bei der KHS Hygienespülung PRO muss dafür, zwecks Temperaturüberwachung, der Wechseldeckel geöffnet und
eine WLAN Verbindung zur Hygienespülung hergestellt werden. Damit kann die Temperatur über die verbaute
Durchfluss- und Temperaturmessarmatur überwacht werden.
Hinweis! Trinkwasser warm!
•Trinkwasser warm darf nur an die Hygienespülung angeschlossen werden, wenn am anderen Anschluss, Trinkwas-
ser kalt, angeschlossen ist.
•Trinkwasser warm Spülungen ausschließlich zur Stagnationsvermeidung in Stockwerksleitungen (Wasseraustausch
von nicht zirkulierendem Volumen; <3 Liter).
62
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 13/108
2 Montage und Anschluss
Im Folgenden wird die Aufputzmontage und die Unterputzmontage, sowie der Anschluss von Zu- und Abwasserleitungen und der
elektrische Anschluss beschrieben.
1.5 Technische Daten DE

2. Assembly & connection 25
2.1 Surface-mounted installation 62
2.2 Concealed installation 63
2.3 Connection 65
2.4 Prepare water exchange group 74
6. Appendix 93
6.1 Spare parts 93
Extension components 93
Accessories 93
6.2 Troubleshooting chart 94
Safety instruction 15
Sources of danger | Explanation of symbols16
5. Dismantling & disposal 92
4. Maintenance 92
3. Operation 79
3.1 Commissioning 79
3.2 Setting operating mode 82
3.3 Manual flushing 83
3.4 Drywall protection, flush-mounted. 84
3.5 Preparing the reversible cover 85
3.6 Reading the logs 86
About this manual 14
Table of contents About this manual
original operating manual
Manufacturer‘s address
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
57462 Olpe
Tel.: [phone]
Web: www.kemper-olpe.de
After-sales service
Service hotline
Tel.: [phone]
Email: [e-mail]
About this manual
Read this manual carefully before starting assembly,
commissioning, use and maintenance and follow the
instructions!
Always pass on this manual to the current plant-operating
organisation. The operator must retain the manual for later
reference.
Illustrations in this manual serve to aid basic understanding and
may differ from the actual system configuration.
This manual is protected by copyright. Copyright lies with the
manufacturer.
Target group
This manual is intended for plumbing and electrical specialists
who carry out the installation of the KHS Hygiene Flush Box. It
is also intended for the user of the controller software and the
operator.
Personnel qualifications
Assembly and installation of the Hygiene Flush Box may only be
carried out by plumbing specialists who have been additionally
trained in the field of electrical installation. They must be familiar
with drinking water hygiene and be able to carry out standard-
compliant maintenance work and lay and connect cables.
We particularly refer to VDE regulation 0100 and the regulations
of the relevant local power utility.
Important notes for the plumber
Follow the instructions in this manual when installing. Possible
malfunctions during installation can be found in the troubleshoo-
ting chart (» section 6.2, Troubleshooting chart, on page 94).
Liability
The manufacturer assumes no warranty or liability in case of:
• failure to follow these instructions
• incorrect installation and/or use
• unauthorised modification of the product
• other improper methods of operation.
1. About the KHS Hygiene Flush Box 17
1.1 Scope of delivery and storage 17
1.2 Layout 18
1.3 Versions 20
1.4 Function 21
1.5 Technical data 24
EN
14/108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de

Safety instruction
Safety instructions
Be sure to read and follow the safety instructions in this manual.
Failure to follow the safety instructions can result in injury or
even death and in damage to property.
The safety instructions are identified by symbols and are intro-
duced by signal words that express the extent of the hazard. The
following safety instructions are used in this manual
:
Danger! Electricity!
Indicates hazards that may result in severe or
fatal injury.
Warning!
Indicates hazards, that may result in injury,
material damage or contamination of the
drinking water.
Note!
Indicates hazards that may result in damage to
the Hygiene Flush Box or malfunctions.
Info
Indicates additional information and tips.
Intended use
The KHS Hygiene Flush Box is designed for use in application
areas where a high standard of hygiene is required for a build-
ing’s drinking water supply (e.g. schools, nurseries, hospitals, and
retirement and nursing homes, etc.). The KHS Hygiene Flush Box
ensures a regular flow through the drinking water installation
and may only be used to prevent stagnation in drinking water
installations. Any other use is considered contrary to the intended
use and is therefore forbidden.
Use the system:
•in perfect condition
•as intended.
Misuse
Do not use the KHS Hygiene Flush Box with any liquids other
than drinking water. Failure to observe the assembly instructions
is considered misuse.
Obligations of the operator
The operator is the person who uses the KHS Hygiene Flush Box
commercially. The operator must ensure the safe operation and
proper condition of the plant.
Maintenance and repair
Be sure to observe the specified maintenance intervals.
The system must be serviced 1x a year according to the
manufacturer‘s instructions. Further information on maintenance
can be found in the separate maintenance manual supplied.
Malfunctions
Have faults and malfunctions rectified immediately by a
plumbing specialist and/or qualified electrician. Further
information on malfunctions can be found in the troubleshooting
chart (» section 6.2, Troubleshooting chart, on page 94).
By affixing the CE mark to the unit, the manufacturer
declares that the KHS Hygiene Flush Box complies with
the relevant regulations:
• Only PRO, PURE:
Lowvoltage directive
2014/35/EU
• Only PURE:
EMC directive
2014/30/EU
• Only PRO:
Radio equipment directive
2014/53/EU
• Construction Products Regulation
EU CPR
• Plumbing and drinking water installation
EN 1717 / DIN 1988-100
EN 806-5 / EN 806-4
• For hygiene flushing with one water exchange group:
General building inspectorate test certificate
DIN 4109-1 PA-IX 16962/IO
• For hygiene flushing with two water exchange groups:
General building inspectorate test certificate
DIN 4109-1 PA-IX 16963/IOO
CE marking and national and
European approvals
DVGW KIWA
SVGW BELGAQUA
WRAS
General
building
inspectorate
test certifi-
cates
EN
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 15/108

Sources of danger
Explanation of symbols
Danger! Electricity!
Danger of fatal electric shock!
Work on live components entails an immediate
risk of a fatal electric shock.
•Work on the plant may only be carried out by
plumbing and electrical specialists.
•Disconnect the plant before carrying out work
on it.
•Keep the working environment dry.
•We recommend connecting an earth leak
circuit breaker with 0.03 A upstream of the
hygiene flush box PRO & PURE for personal
protection.
Warning!
Health hazard from residues in feed pipes! After
installation, addition of accessories or maintenan-
ce work, there may be microbiological residues in
the feed pipes.
•Always flush the feed pipes in accordance
with EN 806-5 and VDI/DVGW 6023 after
carrying out such work.
Warning!
Risk of injury due to improper installation!
Improper installation of the plumbing and
electrical parts can create a risk of injury.
•Assembly, repair and maintenance may only
be carried out by a plumbing specialist and/or
qualified electrician.
•Follow the instructions and connection notes
in this manual.
•Observe the requirements for output,
dimensions and area of application specified
in the technical data.
•Follow the national and regional standards
and regulations for plumbing and electrical
installation and accident prevention.
Note!
Equipment damage before commissioning!
Damage to the KHS Hygiene Flush Box can result
in functional limitations.
•Carry out a visual inspection for damage
before starting commissioning.
EN
16 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
Wi-Fi / WLAN Available water pressure
Fastening set Operating mode
Maintenance cut-off closed BMS (building management system)
Maintenance cut-off open Manual flushing
h
Interval time
min
Flush duration
Flushing Spray pattern not OK
Automatic storage of presets

Scope of supply
Storage
Store the KHS Hygiene Flush Box as follows:
• Packed
• In a dry and dust-free place
• Not outdoors
• Protected from heat and cold, storage temperature: 0–50 °C
• When stored for over 3 months: check the condition of the
components and packaging at regular intervals.
Scope of delivery
Includes:
• drilling template
• masonry wall protection
• 2x drywall protection
• fastening set with fixings
1
2
3
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 17/108
1 About the KHS Hygiene Flush Box
4
3
2
31
1.1 Scope of delivery and storage
EN

1 Basic body
2 Slotted holes for assembly in drywalls
3 Connection cable (PRO / PURE length 5 m)
4(Flush-mounted) mounting frame (incl. depth adjustment)
5 Mounting holes in the rear wall of the body (2x)
6 Wing nuts (4x)
7 Push-to-open magnetic safety catch
8 Fall-out protection
9 Reversible cover
18 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
6
7
8
5
1
2
3
4
9
1 Trap
2 Trap grid
3 Water exchange group left
4 Controller
5 Water exchange group right (dependent on version,
» section 1.3, Versions, on page 32)
6 Plug for solenoid valve + outlet nozzle
7 Float switch
8 Anti-siphon-trap cap
9 Trap cover
10 DN 40 and DN 50 nominal drainpipe widths
2
3
5
6
7
4
8
19
10
1.2 Layout
Basic body
Internal layout
EN

1 Screw connection for aerator
2 Aerator
3 Seal
4 Mounting for aerator and flow limiter
5 Seal
6 Flow limiter (FL and anti-pollution check valve 10 l/min, pre-assembled)
7 Maintenance cut-off
8 Flow and temperature sensor (for PRO and LITE), plug (for PURE)
9 Bracket for flow-sensor
10 Connection cable for flow and temperature sensor (for PRO and LITE)
11 Solenoid valve with integrated fine strainer
12 Union nut for solenoid valve
13 Plug for solenoid valve
14 Outlet nozzle
©www.kemper-olpe.de – 01.2021 / K410068903002-00 – 19/108
1
2
3
4
5
6
7
12
14 13
11
8
9
10
1.2 Layout
Water
exchange group
Pre-assembled as-delivered state for first flush
EN

The KHS Hygiene Flush Box is available with three different
controller versions.
Fig. 689 03 007 V1
Fig. 689 03 008 V1 + V2
Fig. 689 03 005 V1
Fig. 689 03 006 V1 + V2
Fig. 689 03 009 V1
Fig. 689 03 010 V1 + V2
20 / 108 – K410068903002-00 / 01.2021 – ©www.kemper-olpe.de
V1 V1 + V2
LITEPRO PURE
Depending on the version, the basic body is equipped with one
(V1) or two water exchange groups (V1+V2).The connections
(water exchange groups) can be used e.g. for cold drinking
water (PWC) and hot drinking water (PWH). The V1 version can
be retrofitted with a V2 later.
1.3 Versions
EN
