Kemper FROSTI 578 User manual

!
DE Montageanleitung Vormontage
Frosti®| Fig. 578
EN Installation Manual pre-assembly
Frosti®| Fig. 578
FR Instructions de prémontage
FROSTI®| Fig. 578
NL Installatiehandleiding voormontage
FROSTI® | Afb. 578
DA Monteringsvejledning til formontering
FROSTI®| Fig. 578
CS Návod na předmontáž
FROSTI®| obr. 578

© www.kemper-group.com – 05.2023 / K410057800001-00 – 2 /20
Verwendung
Die KEMPER FROSTI®wird als frostsichere
Außenarmatur eingesetzt. Das Produkt ist aus-
schließlich für diesen Zweck zu verwenden.
Jede andere Benutzung gilt als nicht bestimmungs-
gemäß.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in der
Anleitung. Nichtbeachten der Warnhinweise kann zu
Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Warnung! Kennzeichnet Gefahren, die
zu Verletzungen, Sachschäden oder
Verunreinigung des Trinkwassers führen
können.
Hinweis! Kennzeichnet Gefahren, die
zu Schäden an der Anlage oder
Funktionsstörungen führen können.
Trinkwasserinstallation
Um Stagnation und Verkeimung in der Zuleitung
zu vermeiden, wird empfohlen, die Armatur in das
Trinkwassersystem einzuschleifen.
* Hierbei ist es aus betriebstechnischen Gründen
 notwendig,dieletztenmin.100mmals
funktionale Einzelzuleitung auszuführen.
** Die Armatur muss min. 250 mm über dem max.
Flüssigkeitsspiegel eingebaut werden.
Montage
Anleitung vor Montagebeginn sorgfältig lesen und
den Anweisungen folgen!
Montage und Wartung nur durch sachkundige,
qualizierteFachkraft.
Anleitung zur späteren Verfügung aufbewahren!
Händigen Sie die Montageanleitung dem Nutzer aus.
Bauteile der Figur 578 nicht mit Teilen früherer
Versionen kombinieren.
DerEinbauortdarfnichtüberutetwerdenkönnen.
Vor Abschluss der Montage unbedingt eine Dichtig-
keitsprüfung durchführen!
Nationale Normen und Vorschriften
zur Sanitärinstallation sowie zur Unfallverhütung
sind vorrangig zu befolgen.
Alle Maßangaben in Millimeter (mm).
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch
-eigenständigerModikationamProdukt.
- sonstiger, fehlerhafter Bedienung.
DE Sicherheitshinweise für Vormontage
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 3 /20

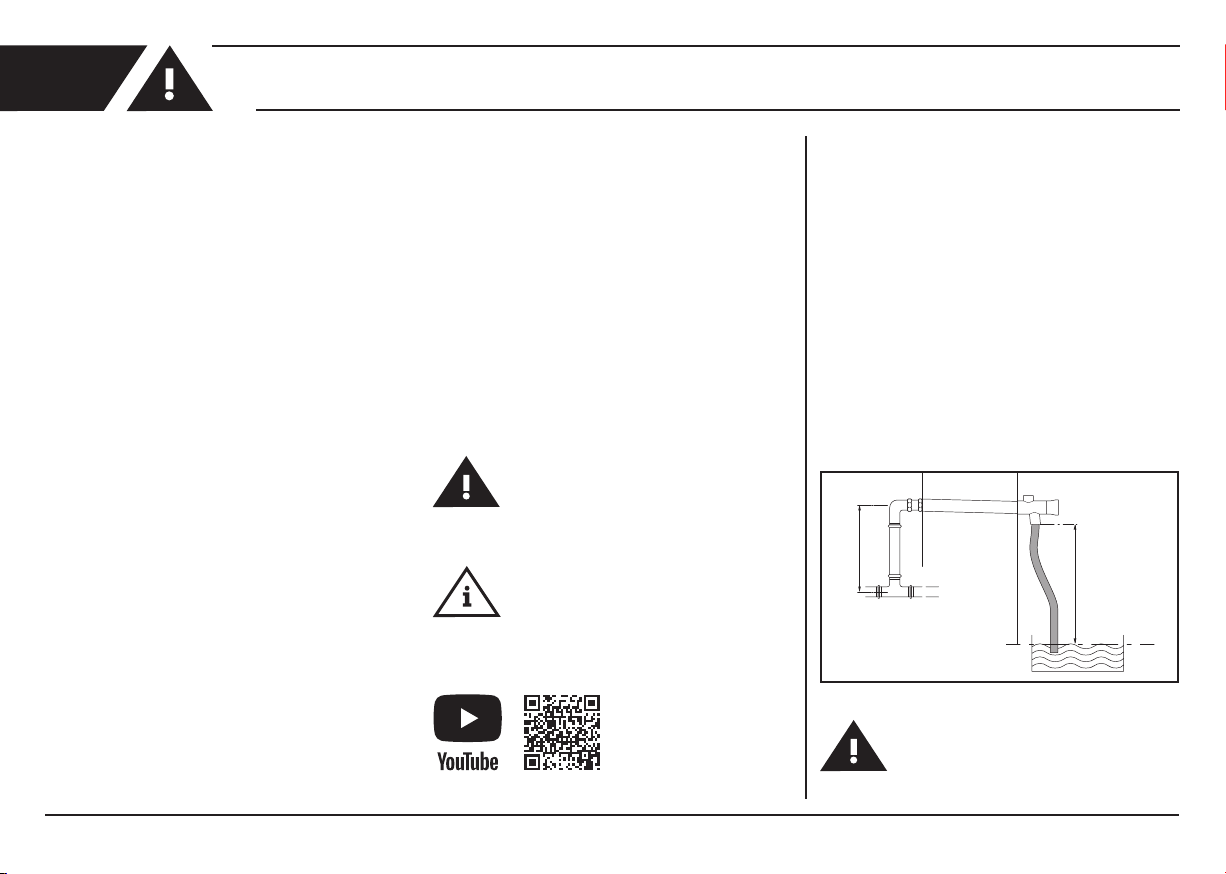

Use
The KEMPER FROSTI®is used
as a frost-proof outdoor tap.
Do not use the product for other
purposes than described above.
Any other uses constitute misuse.
Warnings
Be sure to read and follow the warnings in the
manual. Failing to do so can lead to personal injury
or material damage!
Important warnings:
Warning! Highlights risks that may
result in injury, material damage or
contamination of drinking water.
Note! Highlights risks that may result in
damage to the plant or dysfunction.
Drinking water installation
In order to prevent stagnation and bacterial conta-
mination in the supply, it is recommended to loop
the tap in w the drinking water system.
* For technical reasons, it is necessary to execute
 thelastmin.100mmasafunctionalindividual
supply line.
** The tap must be installed at least 250 mm
above the maximum water level.
Installation
Read the manual and follow the
instructions before installation!
Installation and maintenance must be carried out by
qualiedplumbers.
Keep the manual for future reference!
Hand over the installation instructions to the client.
Do not combine components of Figure 578
with parts from earlier versions.
The place of installation may not be
atriskofooding.
Perform a leak test after installation and before
commissioning!
Priority must be given to the national standards and
provisions on sanitary installations and accident
prevention.
Alldimensionspecicationsaregiveninmillimeter(mm).
Warranty
Warranty or liability are voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
-Unauthorisedproductmodications.
- Other incorrect operation.
EN Precautions for preliminary installation
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 4 /20
Utilisation
KEMPER FROSTI®s’utilise comme robinetterie
extérieure résistante au gel.
Ce produit doit être utilisé exclusivement
dans l’objectif indiqué dans cette notice.
Toute autre utilisation est considérée comme non
conforme.
Mises en garde
Respectez impérativement les mises en gardes de
cette notice!
Leur non-respect peut provoquer des blessures ou
des dégâts matériels!
Marquage des avertissements importants :
Mise en garde! Indique les dangers
pouvant entraîner des blessures, des
dégâts matériels ou un encrassement de
l’eau potable.
Remarque! Indique les dangers pouvant
des détériorations sur l’installation ou
des dysfonctionnements.
Installation d’eau potable
Pour éviter toute stagnation et apparition de germes
dans la conduite d’arrivée, il est recommandé de
boucler la ligne de la robinetterie dans le système
d’eau potable.
* Il est ici nécessaire pour des raisons opérati-
onnelles de réaliser au moins les derniers
100 mm sous forme d’une conduite
d’alimentation individuelle fonctionnelle.
**Larobinetteriedoitêtremontéeà250mm
minimum au-dessus du niveau maximum du
liquide.
Montage
Lire et respecter ces instructions soigneusement
avant de commencer le montage!
Le montage et la maintenance ne doivent être
effectuésqueparunouvrierspécialiséqualié
compétent.
Conserver ces instructions pour toute utilisation
ultérieure! Remettez les instructions de montage à
l’utilisateur.
Ne pas combiner les éléments de construction de
gure578avecdespiècesdeversionsantérieures.
L’emplacement du montage ne doit pas pouvoir être
inondé.
Avant de terminer le montage, effectuer impérati-
vement un contrôle de l’étanchéité.
Respecter avant tout les normes et les réglementa-
tions nationales d’installations sanitaires ainsi que
celles de prévention des accidents.
Toutes les dimensions sont indiquées en millimètre (mm).
Garantie
Aucune responsabilité ni aucune garantie dans les
cas suivants:
- de non-respect de la notice,
- en cas d’installation et/oud’utilisation incorrecte(s),
-encasdemodicationautonomeduproduitet
- en cas de toute autre utilisation in approriée.
FR Consignes de sécurité pour le prémontage
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 5 /20

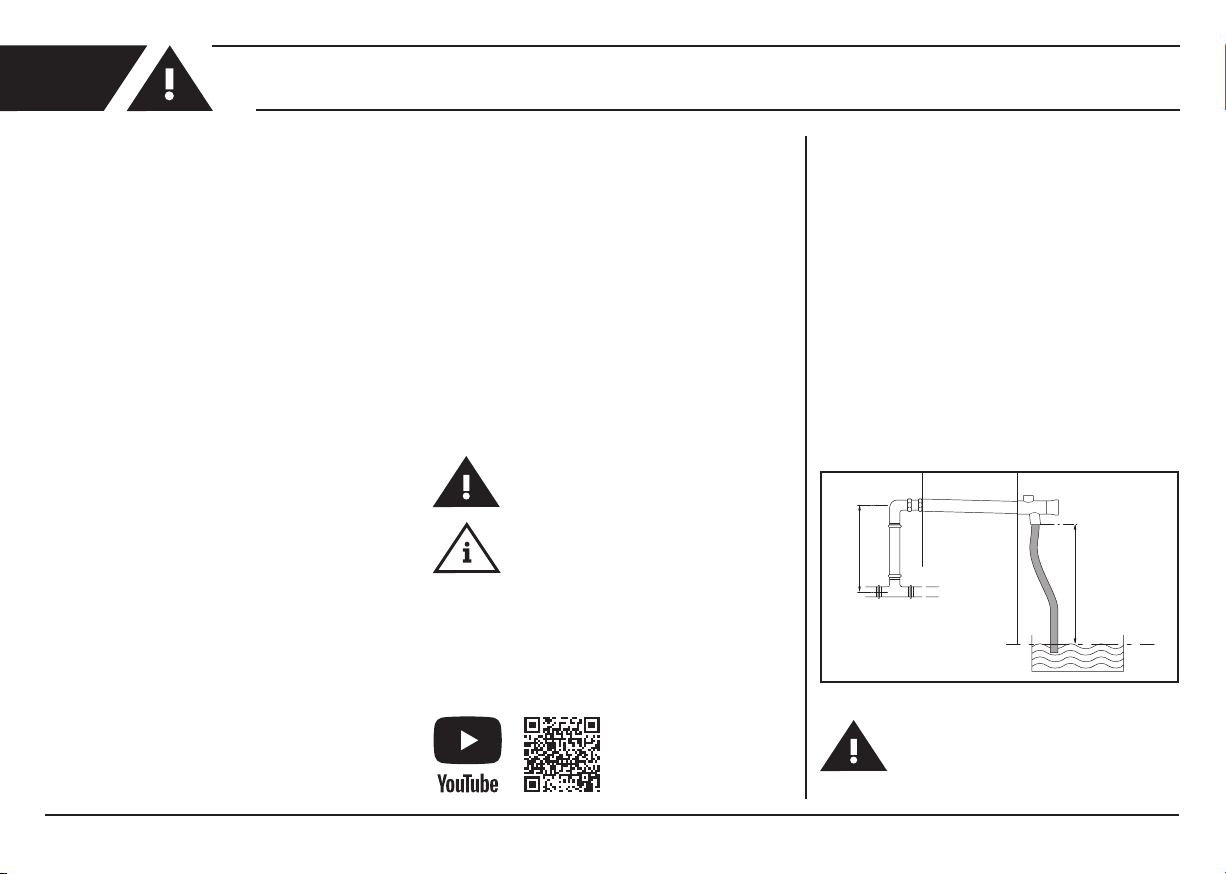

Toepassing
De KEMPER FROSTI®wordt als vorstbestendige
buitenkraan toegepast. Het product dient uitsluitend
voor het in de handleiding aangegeven doel te wor-
den gebruikt. Elk ander gebruik geldt als nietbeoogd
gebruik.
Waarschuwingen
Neem de waarschuwingen in de handleiding in
acht en volg ze op. Het niet in acht nemen van de
waarschuwingen kan tot letsel of
materiële schade leiden!
Markering belangrijke waarschuwingen:
Waarschuwing! Markeert gevaren die
tot letsel, materiële schade of
verontreiniging van het drinkwater
kunnen leiden.
Aanwijzing! Markeert gevaren die tot
schade aan de installatie of tot storingen
tijdens het functioneren kunnen leiden.
Waterleidinginstallatie
Om stagnatie en vervuiling in de toevoerleiding te
voorkomen raden wij aan om de kraan op de water-
leiding aan te sluiten.
* Hierbij is het om bedrijfstechnische redenen
noodzakelijk om de laatste min. 100 mm uit te
voeren als functione le, afzonderlijke toevoerleiding.
** De kraan dient min. 250 mm boven het max.
operationele vloei stofniveau worden ingebouwd.
Montage
Handleiding voor aanvang montage zorgvuldig
doorlezen en de aanwijzingen opvolgen!
Montage en onderhoud alleen door bevoegde,
gekwaliceerdeinstallateur.
Handleiding voor later gebruik bewaren!
Deel de gebruikershandleiding met de gebruiker.
Onderdelen van afb. 578 niet met onderdelen van
eerdere versies combineren.
Er mag geen kans op overstroming zijn op de
inbouwlocatie.
Voor het afronden van de montage beslist op dicht-
heid testen.
De nationale normen en voorschriften met be-
trekking tot installatiewerkzaamheden en veilig-
heidsvoorschriften dienen altijd in acht te worden
genomen.
Alle maten in millimeter (mm).
Aansprakelijkheid
Geen garantie of aansprakelijkheid bij:
- niet opvolgen van de instructies in de handleiding.
- verkeerde montage en/of verkeerd bedrijf.
- eigenhandige wijziging van het product.
- andere verkeerde bediening.
NL Veiligheidsinstructies voor voormontage
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 6 /20

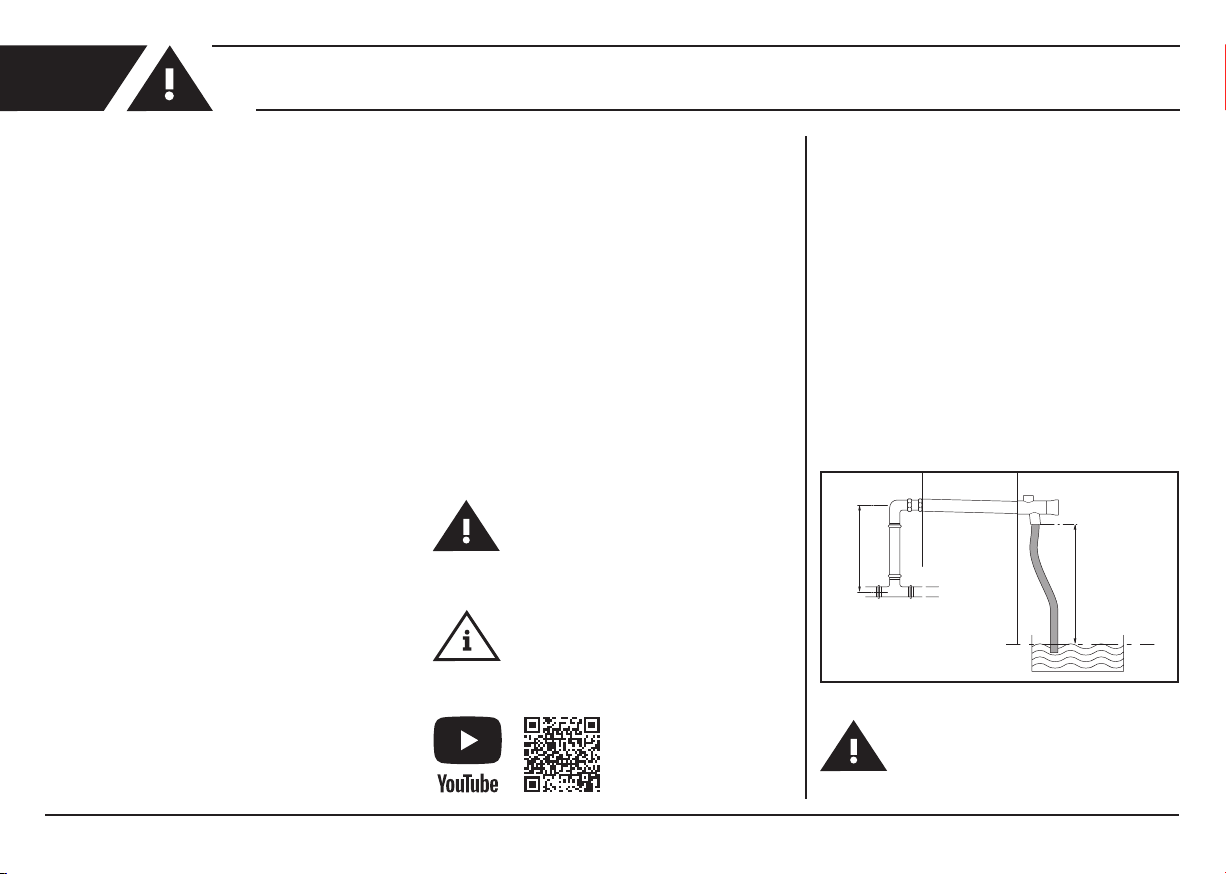

Anvendelse
Die KEMPER FROSTI®anvendes som frostsikkert
udendørsarmatur.
Produktet må kun anvendes til det formål angivet i
vejledningen.
Enhver anden anvendelse gælder som ikke korrekt.
Advarsler
Læs og følg advarslerne i vejledningen. Tilsidesættel-
se af advarsler kan medføre
personskade eller materielle skader!
Mærkning af vigtige advarsler:
Advarsel! Markerer farer, der kan med
føre personskade, materielle skader eller
forurening af drikkevandet.
Bemærk! Markerer farer, der kan
medføre skader på anlægget eller
funktionsfejl.
Drikkevandsinstallation
For at undgå stagnation og forurening
i tilførselsledningen, anbefales det at integrere
armaturet i drikkevandssystemet.
* Her er det af driftsmæssige årsager nødvendigt
at udføre de sidste min. 100 mm som funktionel
enkelt-tilledning.
** Armaturet skal monteres min. 250 mm over den
maks. Væskeniveau.
Montering
Læs omhyggeligt vejledningen før påbegyndelse af
monteringen, og følg anvisningerne!
Montering og vedligeholdelse må kun udføres af
erfarneogkvaliceredefagfolk.
Opbevarvejledningentilsenerebrug!Aevermon-
teringsvejledning til bruger.
Komponenternepågur578måikkekombineres
med dele fra tidligere versioner.
Monteringsstedet må ikke kunne oversvømmes.
Udfør under alle omstændigheder en tæthedskontrol
før afslutning af monteringen!
Nationale standarder og regler for VVS-
installationsteknologi samt for forebyg
gelse af ulykker skal overholdes med forrang.
Alle dimensioner er i millimeter (mm).
Ansvar
Ingen garanti eller mangelsansvar ved:
- tilsidesættelse af vejledningen.
- forkert montering og/eller brug.
-egenmodiceringafproduktet.
- anden forkert betjening.
DA Sikkerhedsanvisninger for formontering
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 7 /20
Použití
Výrobek KEMPER FROSTI®sepoužívájakomrazuvz-
dornávnějšíarmatura.
Výrobekjeurčenpouzeproúčel,
kterýjeuvedenvnávodu.
Každéjinépoužitísehodnotíjako
použitívrozporysúčelem.
Výstražná upozornění
Dodržujteařiďtesevýstražnýmiupozorněními,které
jsouuvedenavnávodu.Nedodržovánívýstražných
upozorněnímůžemítzanásledek
zraněnínebověcnéškody!
Označenídůležitýchupozornění:
Výstraha!Označujenebezpečí,která
 mohouvéstkezraněním,věcnýmško
 dámneboznečištěnípitnévody.
Upozornění!Označujenebezpečí,která
 mohouvéstkpoškozenízařízenínebo
 poruchámfunkčnosti.
Instalace pitné vody
Abysezabránilostagnaciarozmnožovánímik-
roorganismůvpřívodnímpotrubí,doporučujese
armaturu zapojit do systému pitné vody.
* Přitomjezprovozně-technickýchdůvodůnutné
 provéstposledníchmin.100mmjakofunkční
 samostatnýpřívodnívodič.
** Armaturasemusínamontovatmin.250mm
 nadmax.Hladinakapalinyprovoznívody.
Montáž
Nežzačneteprovádětmontáž,pozorněsipřečtěte
návodyařiďtesenimi!
Montážaúdržbusmíprovádětpouzeodborný,kvali-
kovanýpersonál.
Návoduschovejte,abystejejmělivbudoucnuk
dispozici!Návodkmontažipředejteuživateli.
Konstrukčnídílyuvedenénaobr.578nekombinujtes
dílydřívějšíchverzí.
Místoinstalacenesmíbýtmožnézaplavit.
Předukončenímmontážeproveďtebezpodmínečně
zkouškutěsnosti!
Vprvnířaděrespektujtevnitrostátnínormya
předpisyproinstalacisanitárníhomateriálu,jakoži
prevenciúrazů.
Všechnyrozměryvmilimetr(mm).
Ručení
Žádnázárukaneboručenípři:
-nedodržovánínávodu.
-chybnémontážianeboprovozu.
-svévolnéúpravynavýrobku.
- jiné chybné obsluze.
Bezpečnostní upozornění propředmontáž
CS
DIN EN 1717
DIN 1988-100
max.
min. 250**
min. 100*

© www.kemper-group.com – 05.2023 / K410057800001-00 – 8 /20
!

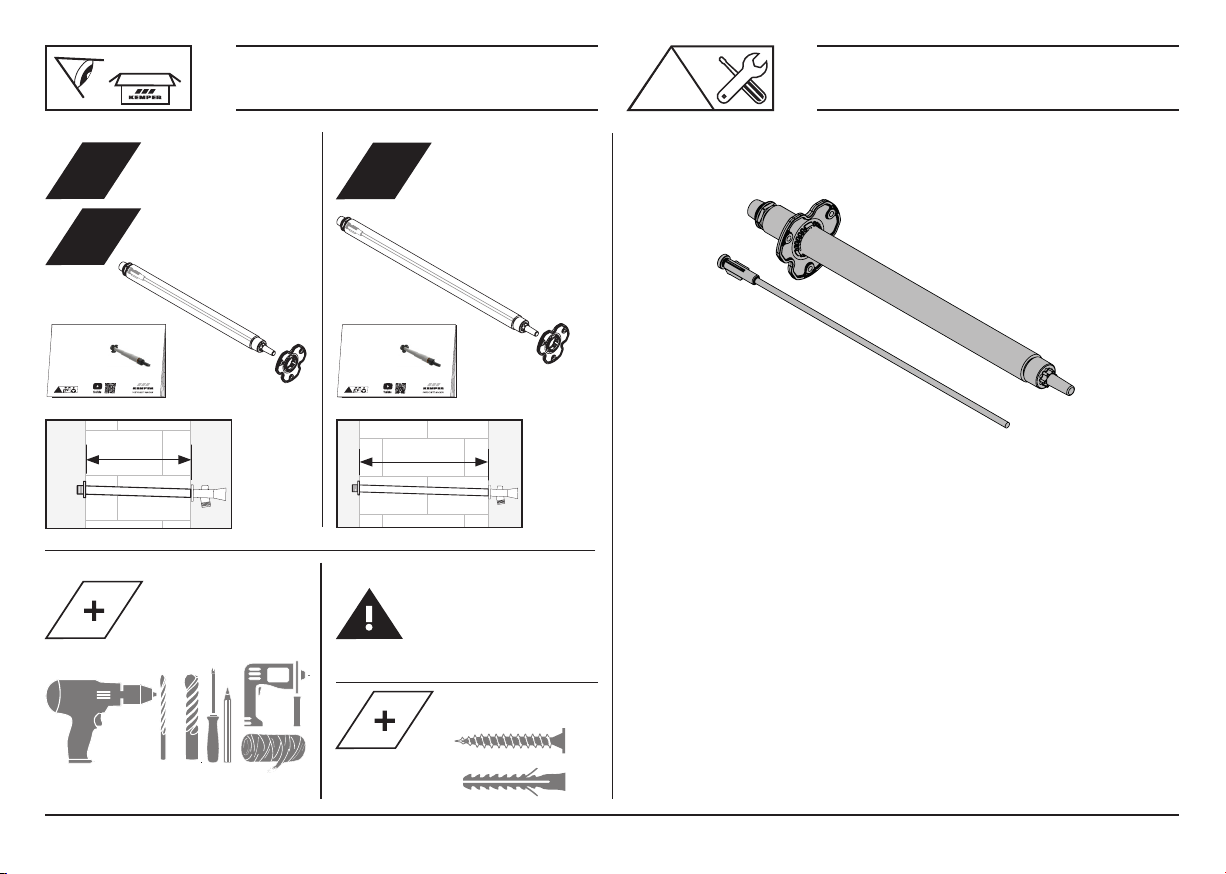

DE MontageanleitungVormontage
Frosti
®
| Fig. 578
EN InstallationManual pre-assembly
Frosti
®
| Fig. 578
FR Instructions de prémontage
FROSTI
®
| Fig. 578
NL Installatiehandleiding voormontage
FROSTI
®
|Afb. 578
DA Monteringsvejledning til formontering
FROSTI
®
| Fig. 578
CS Návod na předmontáž
FROSTI
®
| obr.578
!
DE MontageanleitungVormontage
Frosti
®
| Fig. 578
EN InstallationManual pre-assembly
Frosti
®
| Fig. 578
FR Instructions de prémontage
FROSTI
®
| Fig. 578
NL Installatiehandleiding voormontage
FROSTI
®
|Afb. 578
DA Monteringsvejledning til formontering
FROSTI
®
| Fig. 578
CS Návod na předmontáž
FROSTI
®
| obr.578
3x
3x
DIN EN 1717
DIN EN 806
DIN 1988
578 00
578 03
578 05
150 - 415 150 - 530
i
A
B
C
6 mm min.
35 mm

© www.kemper-group.com – 05.2023 / K410057800001-00 – 9 /20
max. 1-2 %
min. 35
max. 1-2 %
min. 35
max. 1-2 %
min. 35
max. 1-2 %
min. 35
i
a
b

© www.kemper-group.com – 05.2023 / K410057800001-00 – 10 /20
min. 250 mm
min. 35 mm
1

© www.kemper-group.com – 05.2023 / K410057800001-00 – 11 /20

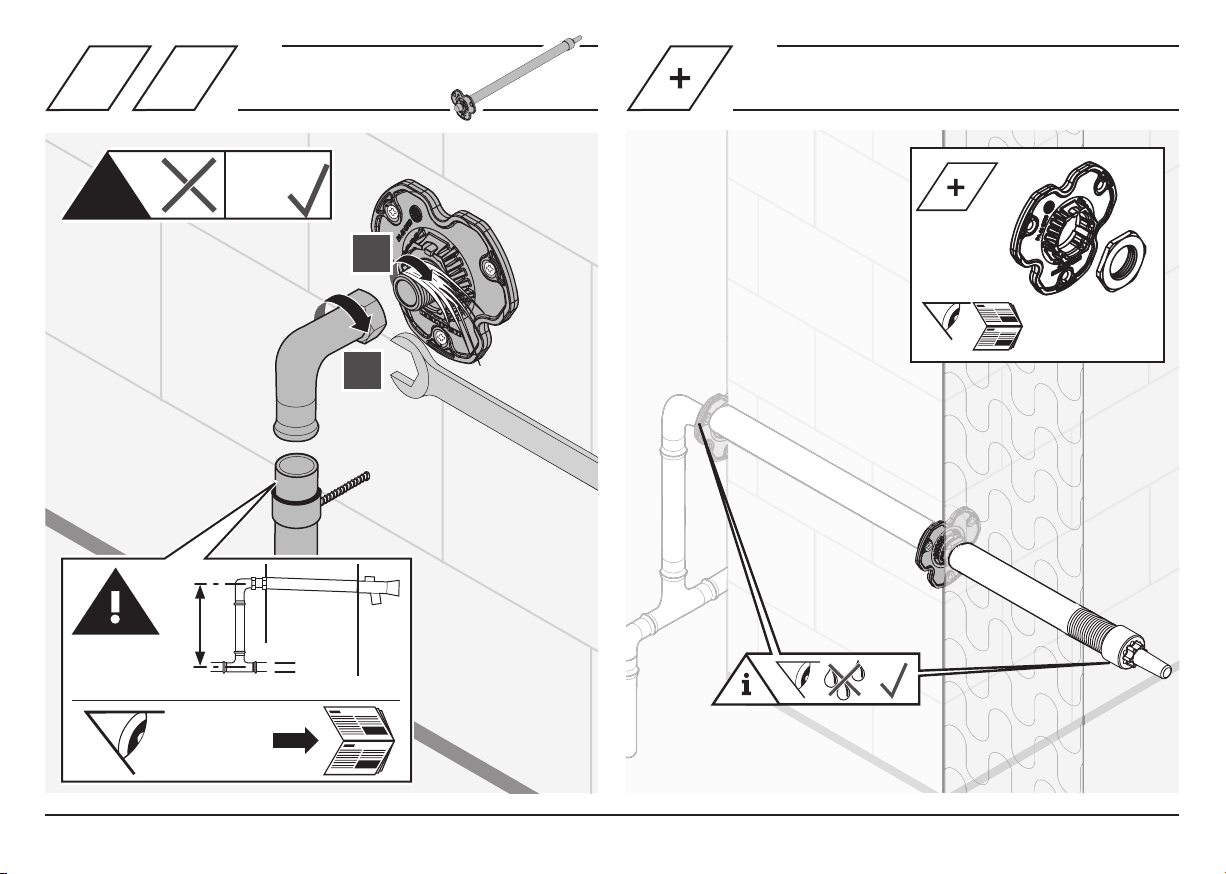

2 3a a
1
2
1
2
1.
2.

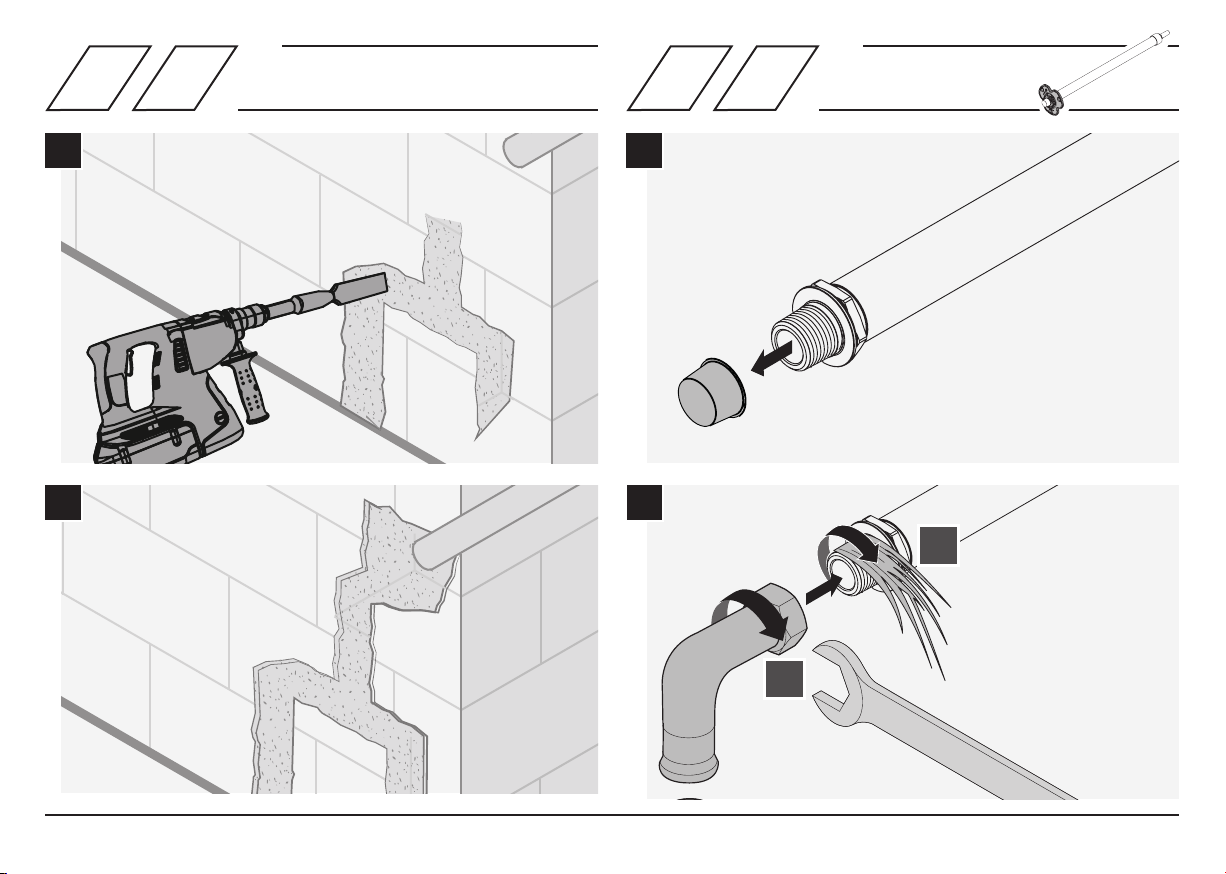

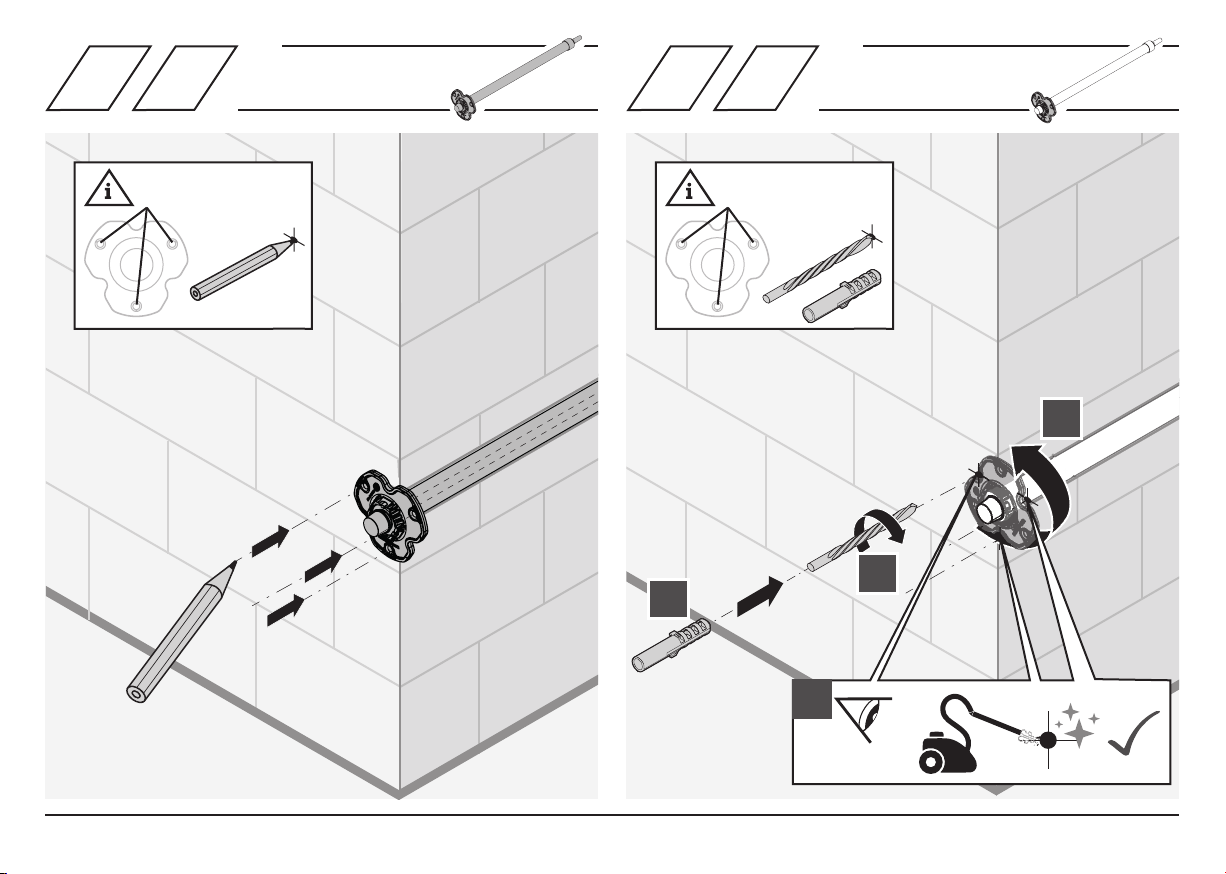

Unterputzmontage · Flush-mounted installation ·
Montage encastré · Inbouwmontage · Indbygnings-
montering · montering under mur · Montáž pod omítku

© www.kemper-group.com – 05.2023 / K410057800001-00 – 12 /20
4 5a a
click

1.
2.

© www.kemper-group.com – 05.2023 / K410057800001-00 – 13 /20
6 7a a
1.
2.
4.
3.
3x3x

© www.kemper-group.com – 05.2023 / K410057800001-00 – 14 /20
8 9a a
pag. 2- 7
100 mm
1.
2.
3.
3x
!>0 ˚C<0 ˚C

© www.kemper-group.com – 05.2023 / K410057800001-00 – 15 /20
3
click
2b b
1
2


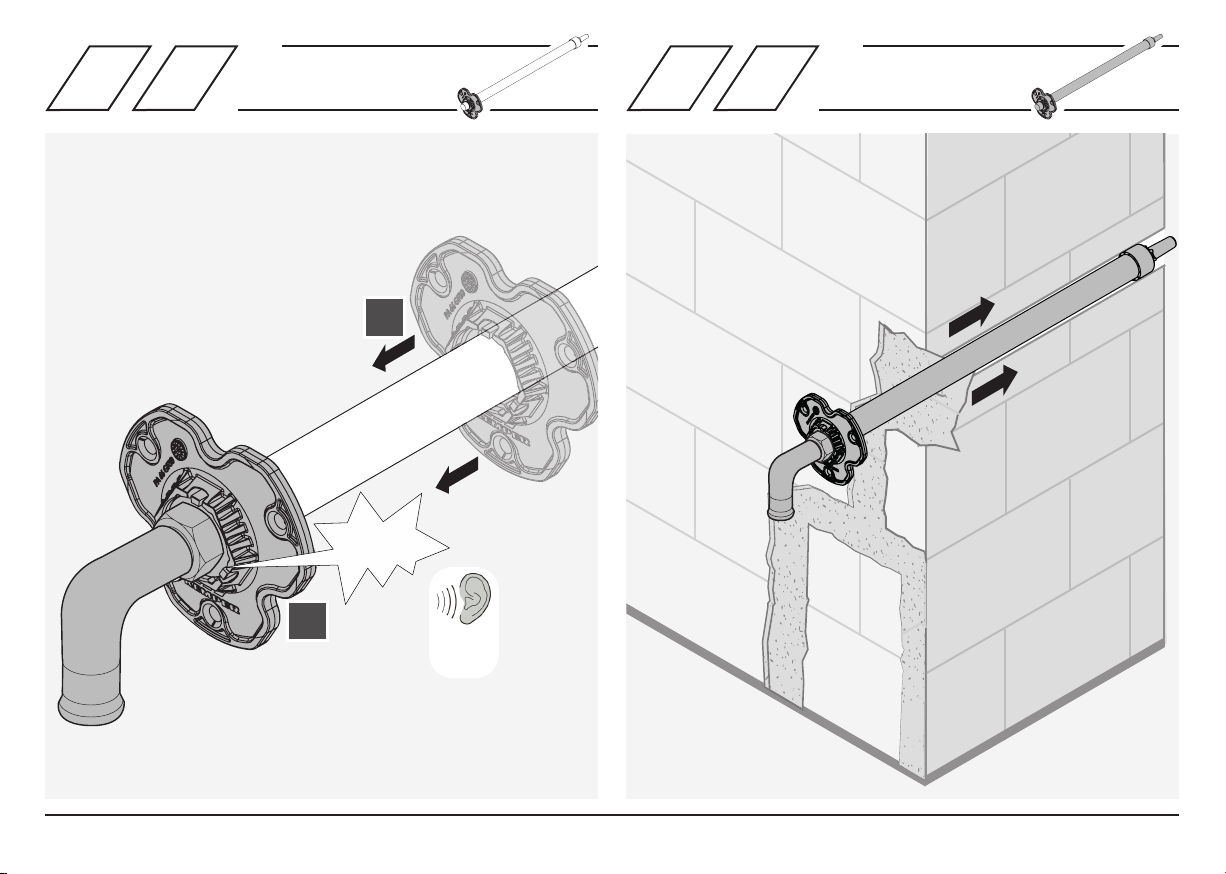

Aufputzmontage · Surface-mounted installtion
Montage apparent · Opbouwmontage · Montering
direkte på væg · montering over mur · Montáž na povrch

© www.kemper-group.com – 05.2023 / K410057800001-00 – 16 /20
Verdrehschutz drehen
und dann bohren.
Verdrehschutz drehen
und dann bohren.
4 5
1.
2.
4.
3x 3x
b b
3.

© www.kemper-group.com – 05.2023 / K410057800001-00 – 17 /20
3.
7
1.
2.
6
3x
b b

© www.kemper-group.com – 05.2023 / K410057800001-00 – 18 /20
8
!>0 ˚C<0 ˚C
pag. 2- 7
100 mm
1.
2.
Fig. 578 00 005
b

© www.kemper-group.com – 05.2023 / K410057800001-00 – 19 /20
Fig. 574 00 006
1. 2.

© www.kemper-group.com – 05.2023 / K410057800001-00 – 20 /20
K410057800001-00 / 05.2023
Service-Hotline [phone]
www.kemper-group.com
[e-mail]
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
D-57862 Olpe
i
i
