Kemper KHS 688 00 Series User manual

DE Einbau- und Bedienungsanleitung
Freier Ablauf mit Überlaufüberwachung
Figur 688 00, DN 20 - DN 32
EN Installation and operating instructions
drain with overflow monitoring
Figure 688 00, DN 20 - DN 32
NL Installatie- en bedieningshandleiding
vrije uitloop met overloopbewaking,
figuur 688 00, DN 20 - DN 32
!
2
7
13

2 / 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
DE
Sicherheitshinweise für Montage
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen
folgen!
Warnung! Montage und Wartung nur durch
sachkundige, qualifizierte Fachkraft.
Warnung! Nationale Normen und Vorschrif-
ten zur Unfallverhütung sind vorrangig zu
befolgen.
Verwendung
Der KHS Freier Ablauf mit Überlaufüber-
wachung dient als Ablaufvorrichtung nach
DIN EN 1717 zum direkten Anschluss an die
Schmutzwasserleitung. Das Produkt ist aus-
schließlich für den beschriebenen Zweck zu
verwenden.
Benutzen Sie den KHS Freien Ablauf
- nur in einwandfreiem Zustand
- bestimmungsgemäß
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch.
- eigenständiger Modifikation am Produkt.
- sonstiger fehlerhafter Bedienung.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise
in der Anleitung. Nichtbeachten der Warnhin-
weise kann zu Verletzungen oder Sachschä-
den führen!
Kennzeichnung wichtiger Warnhinweise:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die
schwere oder tödliche Verlet-
zungen zur Folge haben kön-
nen.
Hinweis! Kennzeichnet Ge-
fahren, die zu Schäden an der
Anlage oder Funktionsstö-
rungen führen können.
Wichtige Hinweise für den
Anlagenbetreiber
Inspektion
Es wird eine jährliche Inspek-
tion des Schwimmerschalters
empfohlen.
Entsorgung
Örtliche Vorschriften zur Abfall
verwertung bzw. -beseitigung
sind zu beachten. Produkt darf
nicht mit normalem Haushalts
müll, sondern muss sachgemäß
entsorgt werden.

©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 3 / 20
Maße
Bestellnr. für DN A1 D1
[mm]
D2
[mm]
H1
[mm]
H2
[mm]
L1
[mm]
SW1
[mm]
[kg]
6880002000 15-20 Rp 3/4 75 50 176 41 55 48 1,554
6880002500 25 Rp 1 75 50 176 41 55 48 1,517
6880003200 32 Rp 1 1/4 75 50 176 41 55 48 1,437
Technische Daten
Schaltleistung max. 10 W
Schaltspannung max. 230 V
Schutzgrad IP 68
Einbaulage vertikal
Kontaktfunktion O = Öffner, S = Schließer
Anschlusskabel 1 m, 2 x 0,25 mm²
Werkstoffe
Gehäuse Rotguss
Gleitrohr POM
Schwimmer Buna
Schwimmerdeckel Messing
Kabel PVC
Inspektion | Wartung Schwimmerschalter
Zur Kontrolle der Überlaufüberwachung muss
die Kontaktfunktion des Schwimmerschalters
manuell ausgelöst werden.
●Dafür heben Sie 5 Sek. den Schwimmer an.
● Der Schwimmer sollte in der vertikalen Füh-
rung leicht zu bewegen sein (ggf. durch
mehrmaliges auf und ab bewegen wieder
gängig machen).
●Überprüfen Sie die korrekte Funktion über
eine Durchgangsmessung an den An-
schlussklemmen oder mit dem Auslesen
des Fehlereintrags eines Rückstaus an der
Steuerung.
Schwimmerschalter

Strahlregler

4/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
Ersatzteilliste
Benennung Figur/Bestell-Nr.
Ersatzteilset Strahlregler DN 20
bis 07/2017 688 01 001 00
Ersatzteilset Strahlregler DN 20
ab 07/2017 688 02 001 00
Ersatzteilset Strahlregler DN 25/32
bis 07/2017 688 01 002 00
Ersatzteilset Strahlregler DN 25/32
ab 07/2017 688 02 002 00
Schwimmerschalter 688 00 001 00
Freier Auslauf ab 07/2017Freier Auslauf bis 07/2017
Inspektion Strahlregler
Die Inspektion des Strahlreglers erfolgt über
eine Sichtprüfung des auslaufendes Spülwas-
sers. Hierzu muss während einer Spülung
>2min der Wasserstrahl durch das Über-
lauffenster beobachtet werden. Bei einem
unsauberen Strahlbild ist der Strahlregler
auszubauen und zu reinigen oder ggf. zu
ersetzen.

1Einbau und Montage
©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 5 / 20

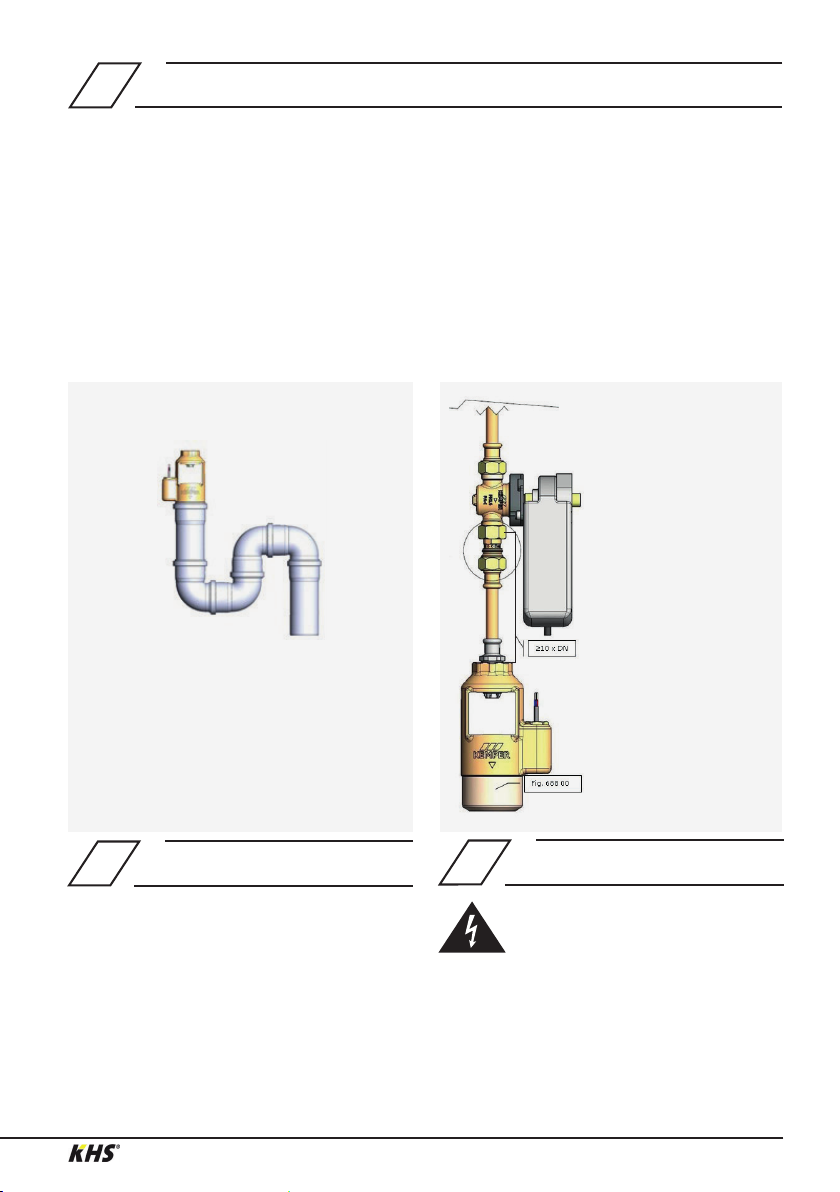

Der KHS Freier Ablauf mit Überlaufüber-
wachung ist senkrecht in Fließrichtung in
die Rohrleitung einzubauen. Nur so ist eine
einwandfreie Funktion des Ablauftrichters
gewährleistet. Unmittelbar nach dem freien
Ablauf ist ein Geruchsverschluss vorzusehen
(siehe Abb. 1).
Die Leitungslänge zwischen dem KHS VAV
Vollstromabsperrventil und dem freien Ablauf
muß mindestens 10 x DN sein (siehe Abb. 2).
Abb. 1 KHS Freier Ablauf mit
Überlaufüberwachung und
Geruchsverschluss
Ein gut zugänglicher Einbauort vereinfacht
die Wartung und die Inspektion. Die Ab-
laufleitung ist mit ausreichender Kapazität
vorzusehen. Diese ist nach DIN 1986-100
in Verbindung mit DIN EN 752 und DIN EN
12056 auszulegen. Eine fehlerhaft ausgelegte
Ablaufleitung kann zu einer Fehlfunktion des
freien Ablaufs führen.
2Anschluss
Abb. 2 KHS VAV Vollstromab-
sperrventil mit KHS Freier Ablauf
3Erdung
Im Auslieferungszustand ist die Kontaktfunk-
tion für das KEMPER KHS System O = Öffner.
Durch Umdrehen des Schwimmers kann die
Standard-Kontaktfunktion vom Öffner zum
Schließer gewechselt werden.
Besteht die Spülleitung aus Kunst-
stoffrohr oder ist ein metallisches
Rohr nicht geerdet, muss das
Gehäuse des KHS Freien Ablaufs
separat mittels Erdungsschelle
geerdet werden.

6/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
4KHS Kabelliste
Bei der vorliegenden Leitungsliste handelt
es sich lediglich um Anwendungsbeispiele.
Die exakte Auslegung der entsprechenden
Leitungen muss an Hand der Umgebungs-
bedingungen (Temperatur, Häufung, Verlege-
art, mechanische Belastung) vor Ort durch
den Planer erfolgen.
* Möglicher Kabel-Typ bei fester Verlegung,
ohne machanische Belastung
** abgeschirmte Kabelzuleitung
Gemäß VDE 0815: Die Angaben
von Signalübertragungsleitungen
hinsichtlich des Durchmessers ist
in mm aufgebführt.

©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 7 / 20
DE Einbau- und Bedienungsanleitung
Freier Ablauf mit Überlaufüberwachung
Figur 688 00, DN 20 - DN 32
EN Installation and operating instructions
drain with overflow monitoring
Figure 688 00, DN 20 - DN 32
NL Installatie- en bedieningshandleiding
vrije uitloop met overloopbewaking,
figuur 688 00, DN 20 - DN 32
!
2
7
13

8/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
EN
Safety instructions for installation
Installation and use
Read the manual carefully and follow the in-
structions before installation!
Warning! Installation and maintenance must
be carried out by qualified plumbers.
Warning! Priority must be given to the nati-
onal standards and provisions on Health and
Safety Regulations.
Use
The KHS Drain with overflow monitoring is
used a drain appliance compliant with DIN EN
1717 for direct connection to the wastewater
line. The products must only be used for this
purpose.
Only use the KHS Drain with overflow mon-
itoring
- in sound condition
- as intended
Warranty
Warranty or liability are voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
- Unauthorised product modifications.
- Other incorrect operation.
Warning information
Please read and follow the warning informa-
tion in this instruction. Disregard of the war-
ning information may lead to injury or mate-
rial damage!
Labelling of important warning information:
Danger! Electricity!
Indicates hazards that might
result in severe or fatal injury.
Note! Indicates hazards that
may lead to damages to the
system or malfunctions.
Important notes for the system operator
Inspection
Annual inspection of the floa-
ter switch is recommended.
Disposal
Local regulations on waste re-
cycling and disposal must be
followed. The product must
not be disposed of with
household waste but must
rather be disposed of appro-
priately.

©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 9 / 20

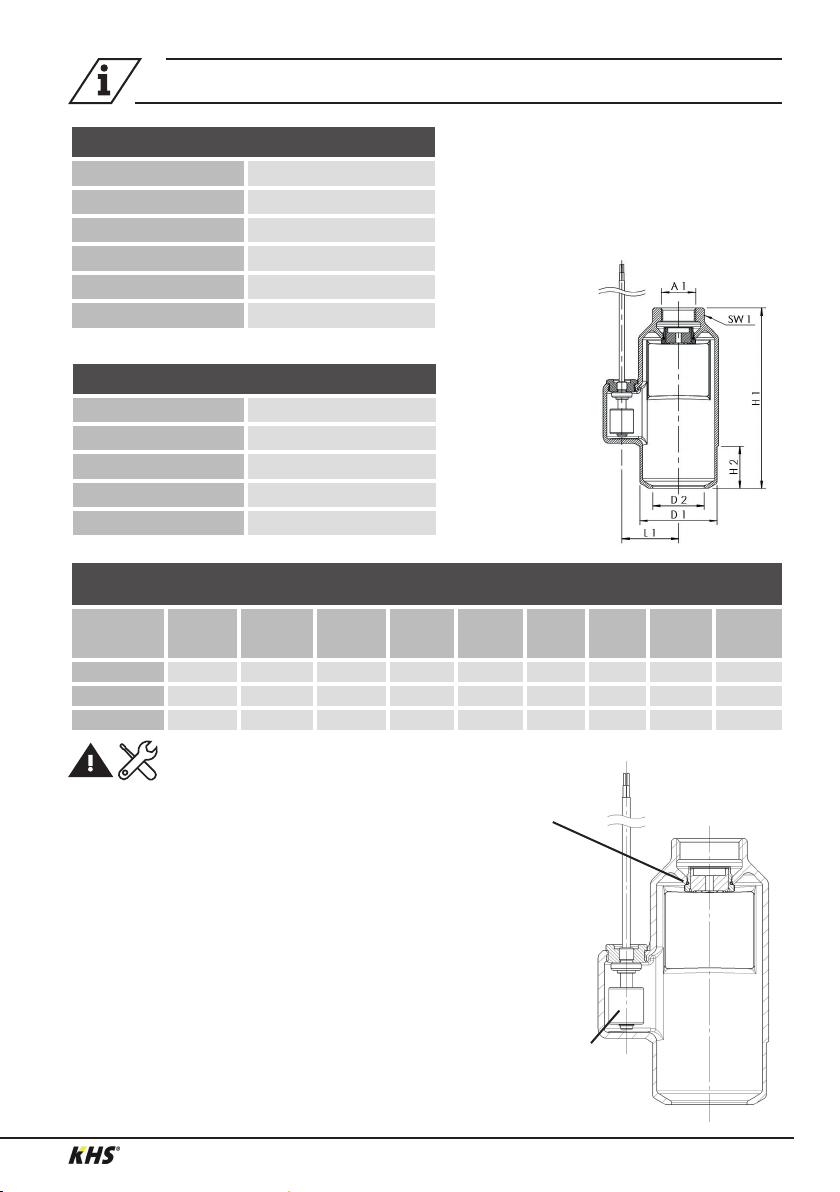

Dimensions
Art.-No. for DN A1 D1
[mm]
D2
[mm]
H1
[mm]
H2
[mm]
L1
[mm]
SW1
[mm]
[kg]
6880002000 15-20 Rp 3/4 75 50 176 41 55 48 1,554
6880002500 25 Rp 1 75 50 176 41 55 48 1,517
6880003200 32 Rp 1 1/4 75 50 176 41 55 48 1,437
Inspection | Maintenance of float switch
The contact function of the float switch must
be triggered manually to check overflow
mo nitoring.
●To do this, lift the float for 5 seconds.
● The float should move easily in the vertical
guide. If not, move it up and down several
times until it runs smoothly again.
● Check correct functional performance by
measuring flow at the terminals or by
rea ding out the backflow error log on the
controller.
Float switch

Technical data
Switched power max. 10 W
Switched voltage max. 230 V
Protection class IP 68
Installation position vertical
Contactor function O = Opener, S = Closer
Connection cable 1 m, 2 x 0,25 mm²
Materials
Housing Gunmetal
Brass tube POM
Floater Buna
Floater cover Brass
Cable PVC
Aerator

10/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de

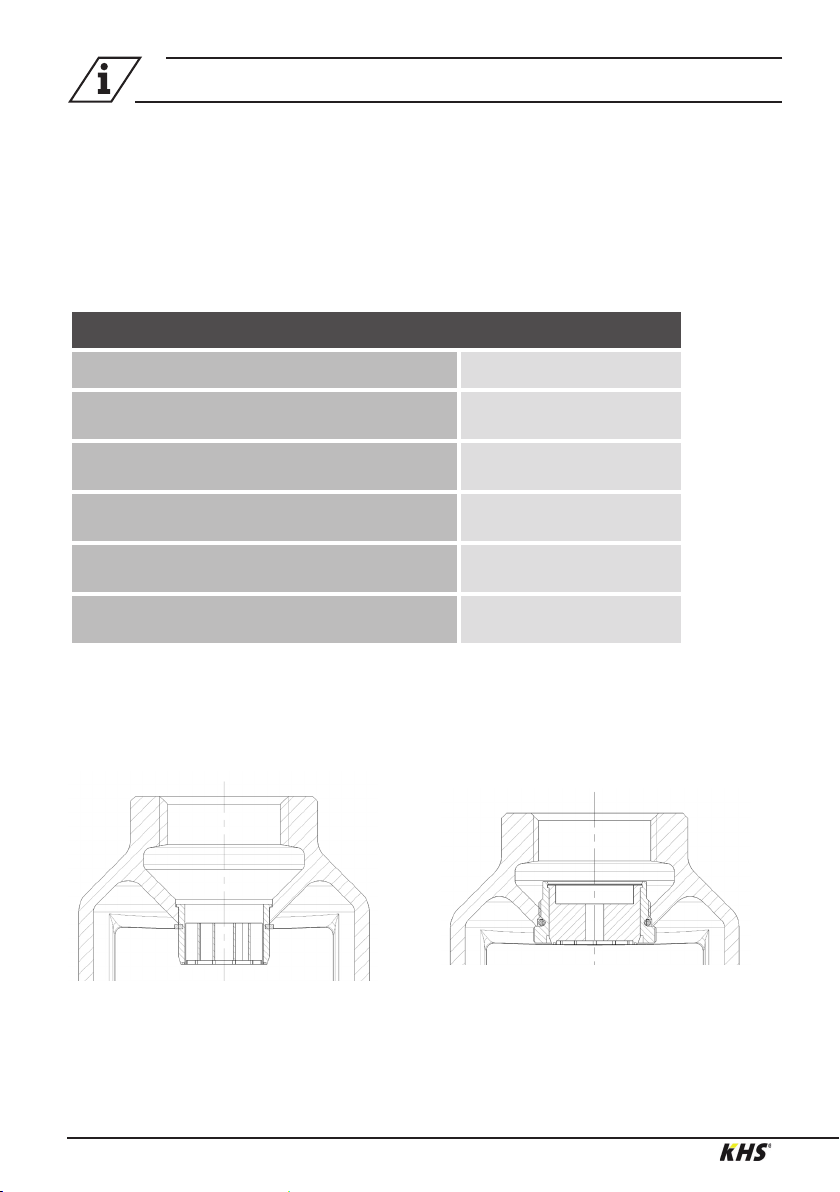

Spare parts
Designation Figure/part-no.
spare parts set aerator DN 20
till 07/2017 688 01 001 00
spare parts set aerator DN 20
from 07/2017 688 02 001 00
spare parts set aerator DN 25/32
till 07/2017 688 01 002 00
spare parts set aerator DN 25/32
from 07/2017 688 02 002 00
float switch 688 00 001 00
Free drain from 07/2017Free drain till 07/2017
Aerator inspection
The aerator inspection is a visual check of the
water jet for >2 min.The water jet can be ob-
served through the opening of the free drain.
If required, clean or replace the aerator.

1Installation and Assembly
©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 11 / 20
Install the KHS Drain with overflow monito-
ring vertically in flow direction in the pipeline.
Only this ensures correct function of the out-
flow funnel. Directly after the Drain an anti-si-
phon trap should be provided (see Figure 1).
The line length between the KHS Quarter Turn
Stop Valve and the Drain should be minimum
10 x DN (see Figure 2)

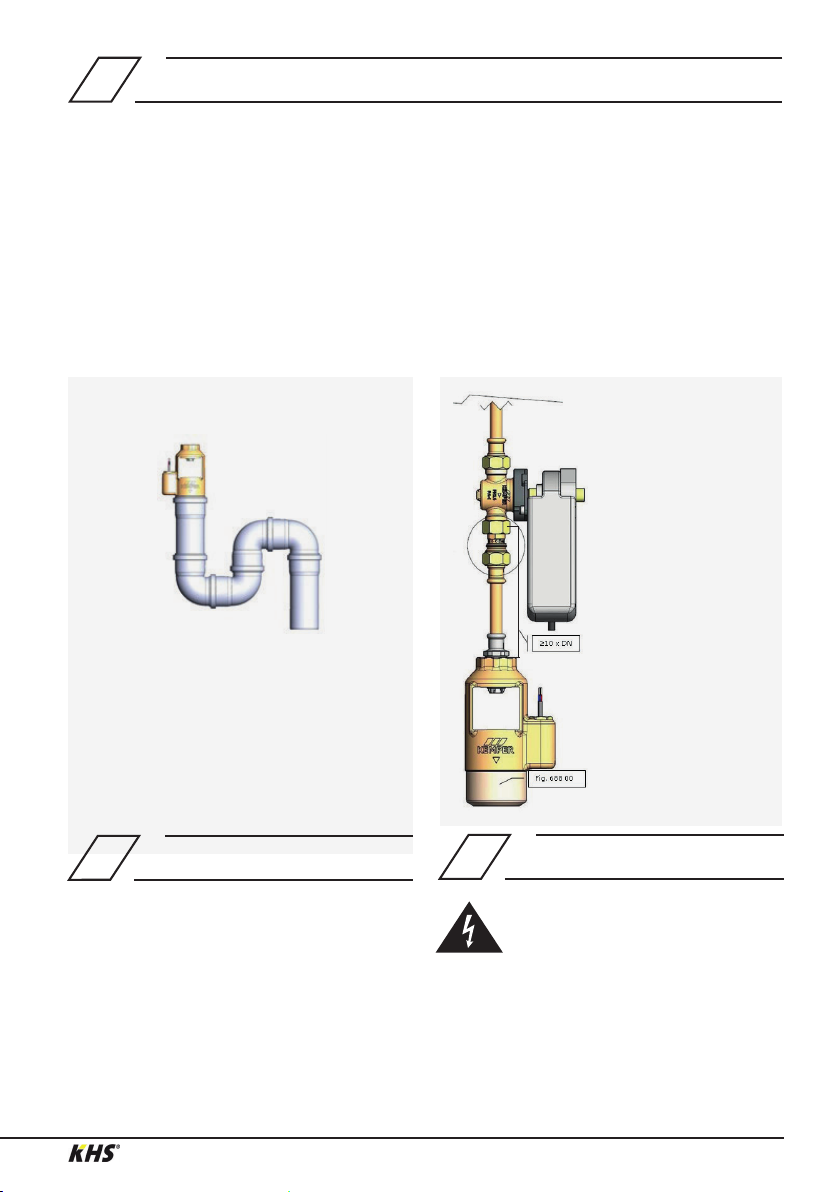

Fig. 1 KHS Drain with overow
monitoring and anti-siphon trap
An easily accessible installation point simpli-
fies maintenance and inspections. The Drain
line has to have sufficient capacity. This is
designed according to DIN 1986-100 in con-
junction with DIN EN 752 and DIN EN 12056.
An incorrectly designed drain line can lead to
a malfunction of the Drain.
2Connection
Fig. 2 KHS Quarter Turn Stop
Valve with KHS Drain with over-
flow monitoring
3Grounding
In the delivered condition, the contactor func-
tion O = Opener for the KEMPER KHS system.
By reversing the floater, the standard contac-
tor function can be changed from Opener to
Closer.
If the flush line is made of plastic
pipe or if a metallic pipe is not
grounded, you must ground the
KHS Drain housing separately
using an earth clamp.

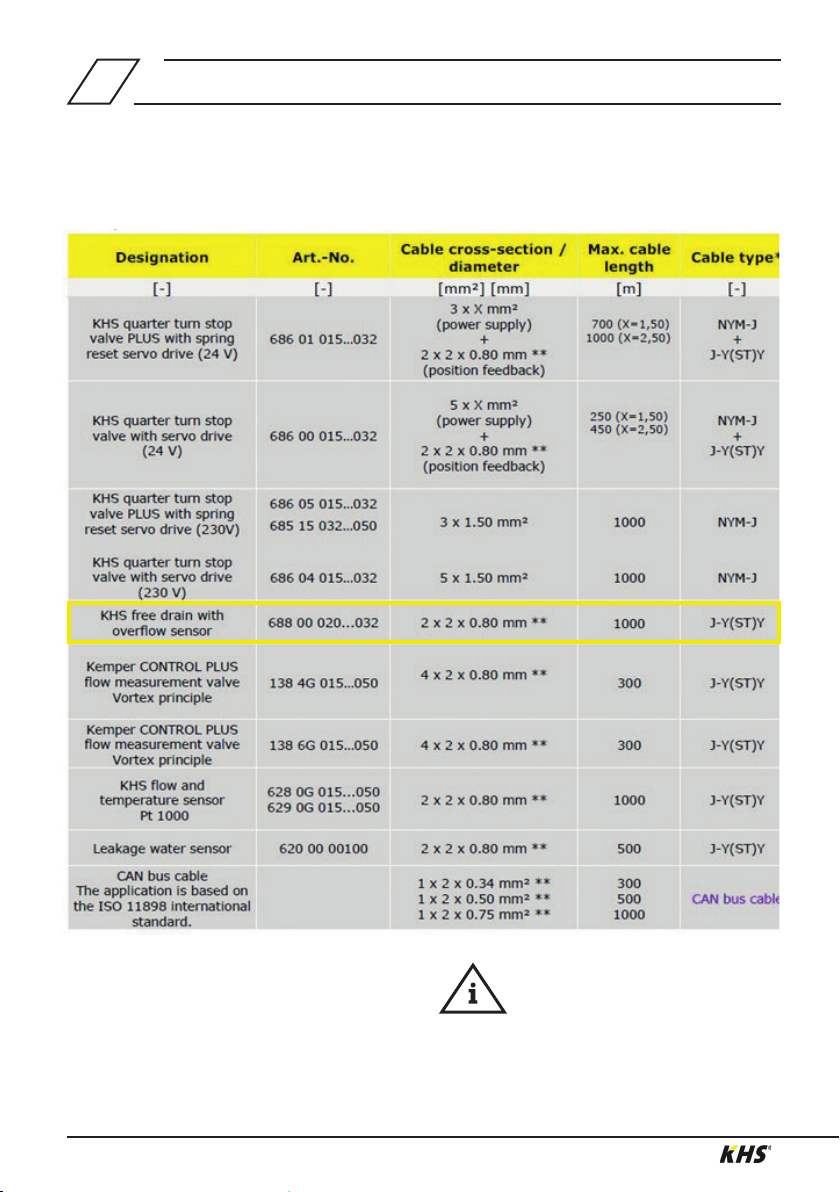

4KHS cable list
This list of cables only shows examples
of applications. The exact design of the
cables in questions must be carried out
on site by the planner on the basis of
the ambient conditions (temperature,fre-
quency, routing type, mechanical load).
* Possible cable type for fixed routing,
without mechanical load
** Shielded cable lead
According to VDE 0815: The spe-
cification of signal transmission
cables with respect to the diame-
ter is specified in mm.
12/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de

©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 13 / 20
DE Einbau- und Bedienungsanleitung
Freier Ablauf mit Überlaufüberwachung
Figur 688 00, DN 20 - DN 32
EN Installation and operating instructions
drain with overflow monitoring
Figure 688 00, DN 20 - DN 32
NL Installatie- en bedieningshandleiding
vrije uitloop met overloopbewaking,
figuur 688 00, DN 20 - DN 32
!
2
6
13

NL
Veiligheidsinstructies voor montage
Montage en gebruik
Handleiding voor aanvang montage of ge-
bruik zorgvuldig doorlezen en de aanwijzin-
gen opvolgen!
Waarschuwing! Montage en onderhoud
alleen door een bevoegde, gekwalificeerde
vakman.
Waarschuwing! De nationale normen en
voorschriften met betrekking tot installatie-
werkzaamheden en veiligheidsvoorschriften
dienen altijd in acht te worden genomen.
Toepassing
De KHS-vrije uitloop met overloopbewaking
dient als afvoer volgens NEN/NBN EN 1717
voor directe aansluiting aan de waterafvoer-
leiding.
Gebruik het apparaat
- alleen in onberispelijke toestand
- voor het beoogde doel
Aansprakelijkheid
Geen garantie of aansprakelijkheid bij:
- niet opvolgen van de instructies in de
handleiding.
- verkeerde montage en/of verkeerd bedrijf.
- eigenhandige wijziging van het product.
- andere verkeerde bediening.
Waarschuwingen
Neem de waarschuwingen in de handleiding
in acht en volg ze op. Het niet in acht nemen
van de waarschuwingen kan tot letsel of ma-
teriële schade leiden!
Markering belangrijke waarschuwingen:
Gevaar! Elektrische stroom!
Markeert gevaren die ernstig
of dodelijk letsel tot gevolg
kunnen hebben.
Aanwijzing! Markeert ge-
varen die tot schade aan de
installatie of tot storingen in
de werking kunnen leiden.
Belangrijke aanwijzingen voor de gebrui-
ker van de installatie
Inspectie
Een jaarlijkse inspectie van de
vlotterschakelaar wordt aan-
bevolen.
Afvalverwijdering
De plaatselijke voorschriften
met betrekking tot de recy-
cling of afvoer van afval die-
nen in acht te worden geno-
men. Het product mag niet
bij het gewone huisvuil, maar
moet vakkundig worden
afgevoerd.
14/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de

Afmetingen
Bestelnr. voor DN A1 D1
[mm]
D2
[mm]
H1
[mm]
H2
[mm]
L1
[mm]
SW1
[mm]
[kg]
6880002000 15-20 Rp 3/4 75 50 176 41 55 48 1,554
6880002500 25 Rp 1 75 50 176 41 55 48 1,517
6880003200 32 Rp 1 1/4 75 50 176 41 55 48 1,437
©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 15 / 20
Inspectie | Onderhoud vlotterschakelaar
Voor het controleren van de overloopbewaking
moet de contactfunctie van de vlotterschakelaar
handmatig worden geactiveerd.
●Til de vlotter hiervoor 5 s op.
● De vlotter moet in verticale richting makkelijk te
bewegen zijn. Indien nodig moet hij meer maals
op en neer worden bewogen om hem weer
vlot beweeglijk te maken.
●De correcte werking controleert u via een
doorstroommeting aan de aansluitklem men
of door in de besturing de foutmelding van
een opstuwing uit te lezen.
Vlotterschakelaar

Technische gegevens
Schakelvermogen max. 10 W
Schakelspanning max. 230 V
Beschermingsklasse IP 68
Installatierichting verticaal
Contactfunctie O = open, S = gesloten
Aansluitkabel 1 m, 2 x 0,25 mm²
Materialen
Behuizing Brons
Glijbuis POM
Vlotter Buna
Vlottercoating Messing
Kabel PVC
Perlator

Reserveonderdelen
Benaming Figuur/ Bestelnr.
Vervangende perlator voor KHS-afvoer DN 20,
model voor 07/2017 688 01 001 00
Vervangende perlator voor KHS-afvoer DN 20,
model vanaf 07/2017 688 02 001 00
Vervangende perlator voor KHS-afvoer DN 25/32,
model voor 07/2017 688 01 002 00
Vervangende perlator voor KHS-afvoer DN 25/32,
model vanaf 07/2017 688 02 002 00
Vlotterschakelaar 688 00 001 00
Afvoeraansluiting, model vanaf 07/2017Afvoeraansluiting, model voor 07/2017
16/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
Inspectie perlator
De inspectie van de perlator vindt plaats
door middel van een visuele inspectie van
het uitstromende spoelwater. Tijdens een
spoelmaatregel van >2min. moet de water-
straal door de atmosferische opening van de
afvoeraansluiting bekeken worden. In het
geval van een onregelmatige straal moet de
perlator uitgebouwd en gereinigd of, eventu-
eel, vervangen worden.

1Installatie en montage
De KHS vrije uitloop met overloopbewaking
moet in verticale positie (in de richting van de
stroom) in de leiding ingebouwd worden.
Alleen op die manier is een probleemloze
werking van de afvoertrechter gewaarborgd.
Direct na de vrije uitloop moet een sifon vol-
gen (zie afbeelding 1).
De lengte van de leiding tussen de KHS
afsluiter en de vrije uitloop moet minstens
10 x DN zijn (zie afbeelding 2).
Afbeelding 1: KHS vrije uitloop met
overloopbewaking en sifon
Een goed toegankelijke plaats vereenvoudigt
het onderhoud en de inspectie. De afvoerlei-
ding dient voldoende capaciteit te hebben.
Deze moet conform DIN 1986-100 in combi-
natie met NEN/NBN EN 752 en NEN/NBN EN
12056 ontworpen zijn. Een foutief ontworpen
afvoerleiding kan tot een problematische
werking van de vrije uitloop leiden.
2Aansluiting
Afbeelding 2: KHS afsluiter
met KHS vrije uitloop
3Aarding
Bij de aflevering staat de contactfunctie op
O = open voor het KEMPER KHS Systeem.
Door de vlotter om te draaien kan de stan-
daard-contactfunctie van open naar geslo-
ten omgedraaid worden.
Als de spoelleiding uit kuststof be-
staat of als een metalen leiding niet
geaard is, dan moet de behuizing
van de KHS-vrije uitloop separaat
met een aardingsklem geaard wor-
den.
©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 17 / 20

4KHS bekabelingslijst
Bij de bekabelingslijst hieronder gaat
het om toepassingsvoorbeelden. De
exacte bepaling van de juiste
componenten moet aan de hand van de
omgevingscondities (temperatuur opbouw,
soort aansluitingen, mechanische belasting)
ter plaatse door de adviseur plaatsvinden.
* Mogelijk kabeltype bij vaste aansluiting,
zonder mechanische belasting
** afgeschermde kabeltoevoer
Conform VDE 0815: De diameter
van de bekabeling is in mm aan-
gegeven.
18/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de

©www.kemper-olpe.de – 11.2019 / K410068800001-00 – 19 / 20

K410068800001-00 / 11.2019
20/ 20 – K410068800001-00 / 11.2019 – ©www.kemper-olpe.de
Service-Hotline [phone]
www.kemper-olpe.de
[e-mail]
i
i
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
D-57462 Olpe
