Klarstein 10029708 User manual

10029708 10029709
Klimaanlage Innengerät

2
Inhalt
Technische Daten
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-
dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung.
Artikelnummer 10029708 10029709
Stromversorgung 220-240 V~, 50 Hz 220-240 V~, 50 Hz
Abmessungen (B x H x T) 770 x 283 x 201 mm 770 x 283 x 201 mm
Gewicht (netto) 8 kg 9 kg
Kühlleistung 2600 W 3500 W
Heizleistung 2800 W 3800 W
Entfeuchtungsleistung 0,8 l/h 1,4 l/h
Luftstromvolumen 280 - 600 m3/h 300 - 680 m3/h
Schalldruckpegel 24 - 41 dB (A) 25 - 42 dB (A)
Kältemittel
Kältemittelfüllmenge
R 410A
0,7 kg
R 410A
0,85 kg
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Geräteübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Pflege und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Montageanleitung (nur für den Installateur) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Hinweise zur Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

3
Sicherheitshinweise
Gerätesicherheit
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen
und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des
Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem
Gerät nicht spielen.
• Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an. Dies stellt eine Brandgefahr dar.
• Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. Es kann sonst zu einem Stromschlag kommen.
• Falls das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer ähnlich qualifizierten Person
ersetzt werden.
• Waschen Sie die Klimaanlage nicht mit Wasser. Es besteht die Gefahr eines Stromschlags.
• Spritzen Sie auf das Innengerät kein Wasser. Dies birgt die Gefahr eines Stromschlags.
• BerührenSie nachderEntfernungdes Filtersnicht dieRippen.Dabei bestehtdie GefahreinesStromschlags.
• Verwenden Sie keine Flammen oder einen Haartrockner, um den Filter zu trocknen. Es besteht die Gefahr
einer Verformung oder Brandgefahr.
• Die Wartung muss von Fachleuten (Mechatroniker der Kältetechnik) ausgeführt werden.
• Wenn eines der unten aufgeführten Phänomene auftritt, schalten Sie das Gerät sofort aus und ziehen Sie
den Netzstecker. Wenden Sie sich in dem Fall an den Kundendienst.
• Das Netzkabel ist überhitzt oder beschädigt.
• Es gibt während des Betriebs ein ungewöhnliches Geräusch.
• Das Klimgerät gibt einen ungewöhnlichen Geruch von sich.
• Das Innengerät leckt.
• Wenn das Gerät in einem kritischen Zustand betrieben wird, kann es zu einer Fehlfunktion, einem
Stromschlag oder einen Brand führen.
• Wenn Sie das Gerät durch den Notschalter ein- oder ausschalten, drücken Sie diesen Schalter mit einem
isolierten (nicht leitungsfähigen) Gegenstand.
• Treten Sie nicht auf das Gerät. Stellen Sie keine schweren Lasten darauf. Es kann zu einem Sach- oder
Personenschaden führen.
• Reparieren Sie das Gerät nicht selbst. Es kann zu einem Stromschlag oder einem Geräteschaden führen.
Treten Sie mit dem Kundendienst in Kontakt, wenn Sie das Gerät reparieren müssen.
• Die Montage und Wartung muss von qualifizierten Fachleuten ausgeführt werden. Wenn Sie das Gerät an
einem anderen Ort montieren wollen, darf das nur ein Fachmann (Mechatroniker der Kältetechnik usw.)
ausgeführt werden.

4
Besondere Sicherheitshinweise
• Stellen Sie die Raumtemperatur nicht zu niedrig ein. Dies ist nicht gut für die Gesundheit und verbraucht
unnötig Strom. Räume mit Kindern, älteren Menschen und kranken Menschen sollten bei einer
angemessenen Temperatur gehalten werden.
• HaltenSieJalousienundVorhänge geschlossen.LassenSiewährenddesBetriebskeineSonneneinstrahlung
in den Raum.
• Halten Sie die Raumtemperatur gleichmäßig verteilt. Stellen Sie den senkrechten und waagerechten
Luftstrom so ein, dass sich die Temperatur gleichmäßig im Raum verteilt. Die Luft kann nicht in Richtung
des Lufteinlasses ausgestoßen werden.
• Achten Sie darauf, dass die Türen und Fenster fest geschlossen bleiben. Vermeiden Sie das Öffnen der
Türen und Fenster so weit wie möglich, um den Raum klimatisiert zu halten.
• ReinigenSieden Luftfilterregelmäßig.Verstopfungendes Luftfiltersverminderndie Entfeuchtungswirkung.
Reinigen Sie den Luftfilter mindestens alle zwei Wochen.
• Lüften Sie den Raum gelegentlich. Da die Fenster geschlossen bleiben, ist es gut, gelegentlich zu stoßlüften.
Wenn Sie das Gerät einschalten, sollten Gardinen und Fenster geschlossen bleiben, um ein Hitze- bzw.
Kälteleck zu vermeiden.
• Warten Sie nach dem Abschalten mindestens 3 Minuten, bevor Sie das Gerät wieder einschalten.

5

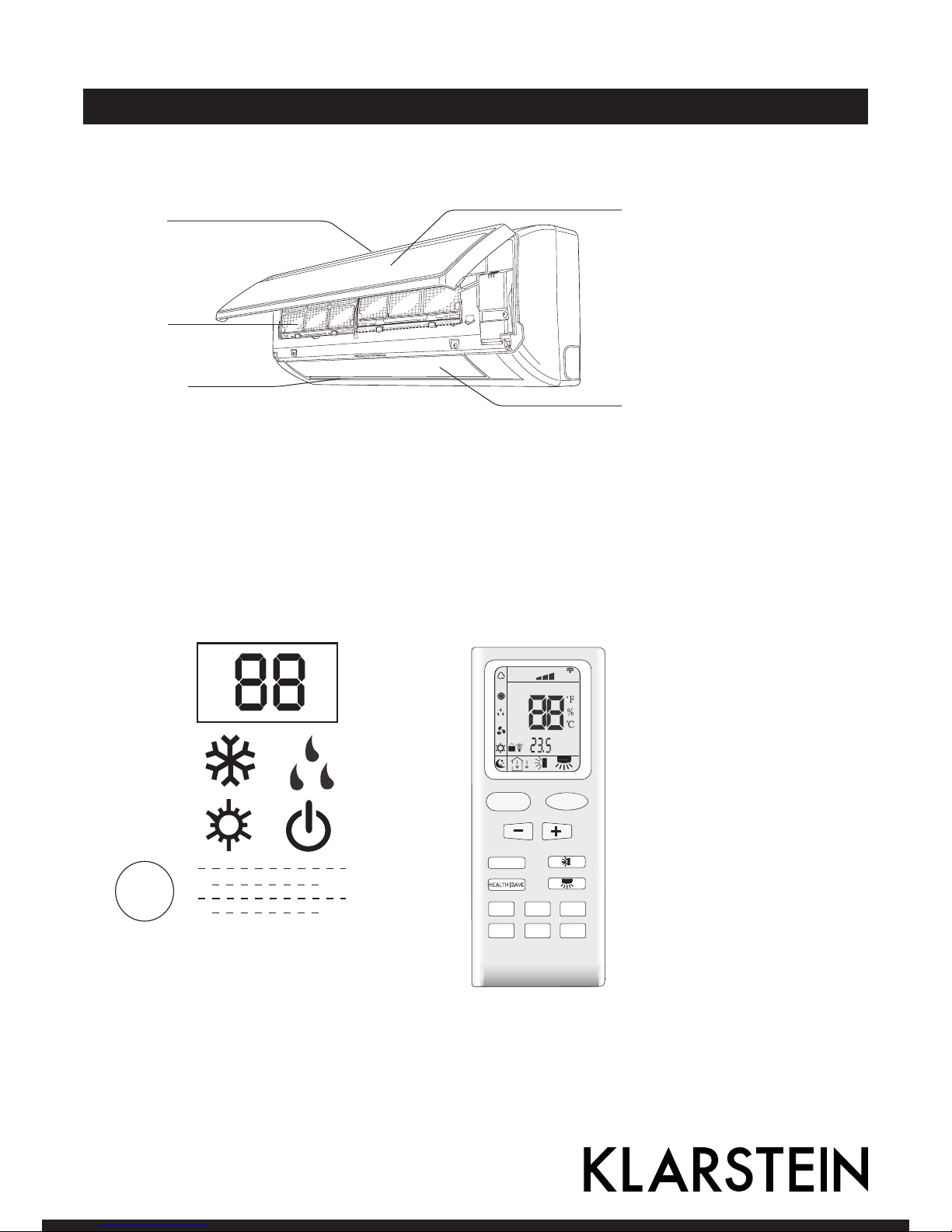

Geräteübersicht
Innengerät
Anzeige Fernbedienung
FAN
AUTO
OPER
AIR
HEALTH
FILTER
TURBO
ON/OFF
X-FAN
HUMIDITY
HOUR
ON/OFF
MODE
FAN
X-FAN
TURBO
TEMP TIMER
SLEEP LIGHT
air inlet panel
horizontal louver
air outlet
Abdeckung
Waagerechter
Lüftungsschlitz
Lufteinlass
Filter
Luftauslass

6

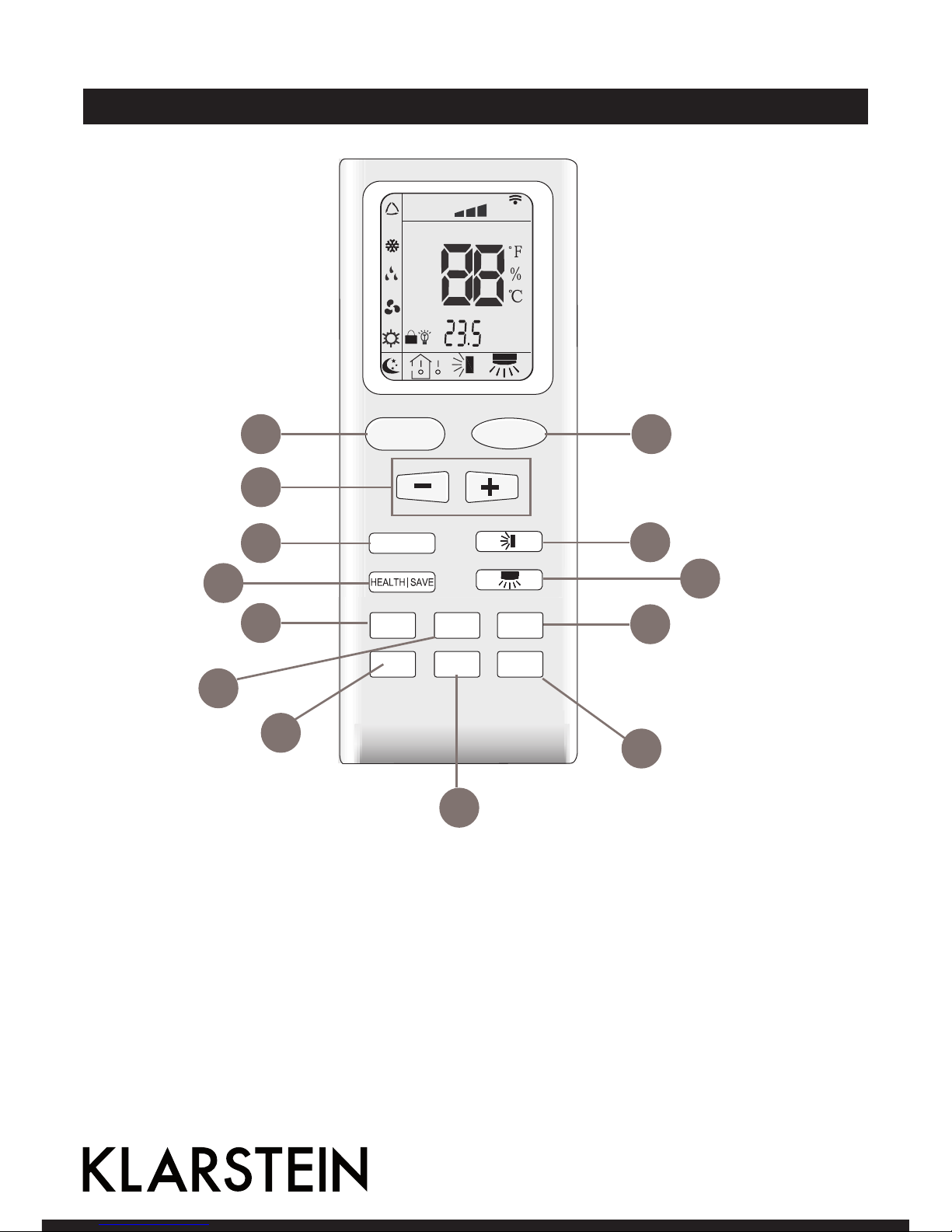

Fernbedienung
FAN
AUTO
OPER
AIR
HEALTH
FILTER
TURBO
ON/OFF
X-FAN
HUMIDITY
HOUR
ON/OFF
MODE
FAN
X-FAN
TURBO
TEMP TIMER
SLEEP LIGHT
1
3
4
7
8
9
2
5
6
10
13
11
12
1 Ein/Aus-Schalter
2 Modus
3 +/-
4 Ventilator
5 Schwenkbewegung (hoch/runter)
6 Schwenkbewegung (links/rechts)
7 Gesundheitsmodus / Speichern
8 Lüftungsbetrieb
9 Temperatur
10 Timer (automatisches Einschalten bzw.
Abschalten)
11 Turbo
12 Schlafmodus
13 Licht

7

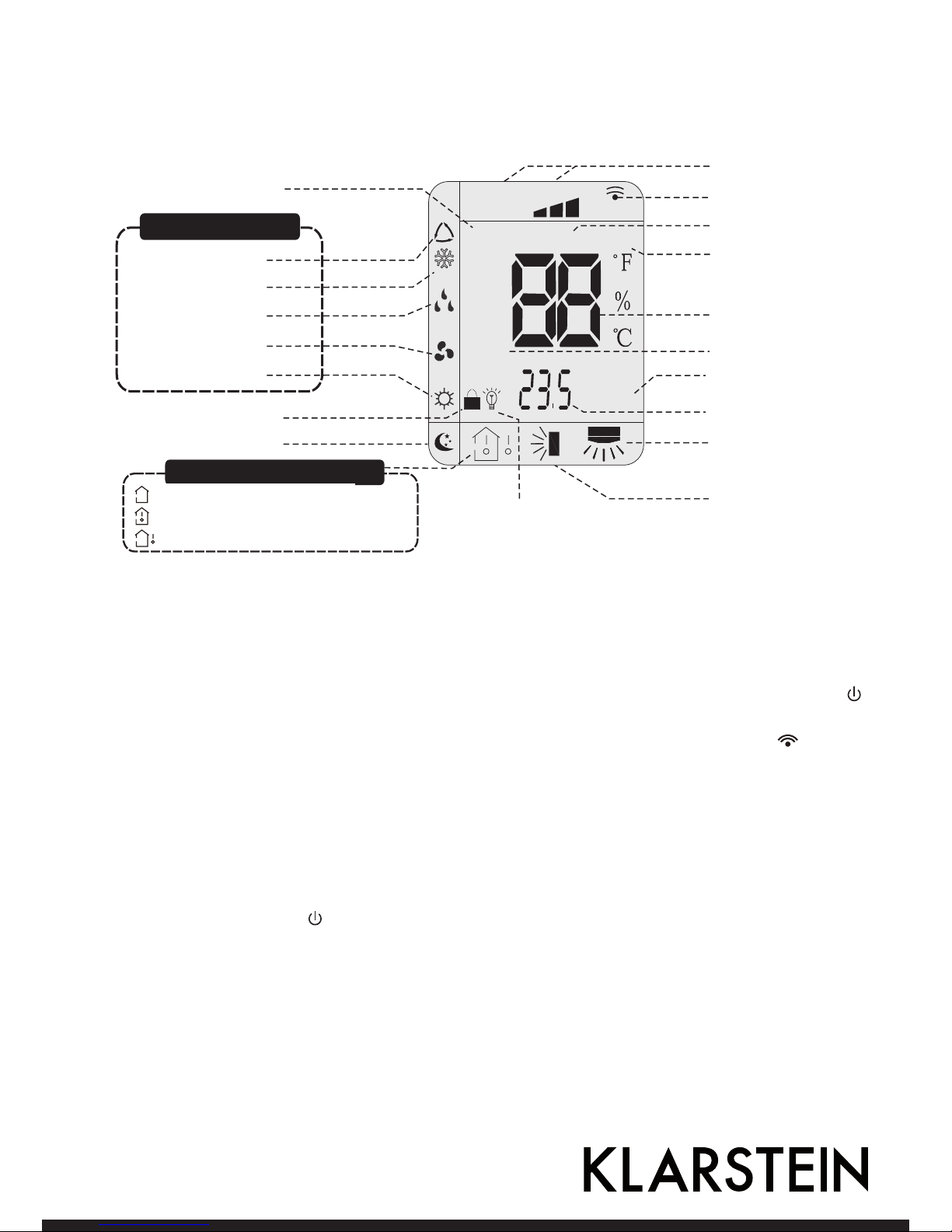

Anzeige der Fernbedienung
FAN
OPER
AUTO
AIR
HEALTH
FILTER
TURBO
ON/OFF
HOUR
X-FAN
HUMIDITY
Luftmodus
Automatisch
Kühlen
Entfeuchtung
Ventilator
Heizen
Uhr
Schlafmodus
eingestellte Temperatur
Innentemperatur
Außentemperatur
Luftmodus
sendet Signal
Gesundheitsmodus
Lüftungsbetrieb
Turbobetrieb
Timer ein/aus
eingestellte Zeit
Schwenkbewegung
(links/rechts)
Schwenkbewegung
(hoch/runter)
eingestellte
Temperatur
Betriebsart
Temperaturanzeige
Hinweise:
• Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachen Funktionen. Bei
Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im gleichen Zustand, wenn Sie
die Taste drücken.
• Nach dem Anschluss des Gerätes, gibt das Klimagerät einen Ton von sich und die Betriebsleuchte
leuchtet rot. Sie können jetzt das Gerät über die Fernbedienung bedienen.
• Wenn das Gerät eingeschaltet ist, blinkt nach jedem Tastendruck das Sendesymbol auf der
Fernbedienung einmal auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im
eingschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.
1 Ein/Aus-Schalter (ON/OFF)
• Drücken, um das Gerät ein- oder auszuschalten.
• Nach dem Start leuchtet grün auf. (Die Farbe der Anzeige unterscheidet sich von Modell zu Modell).

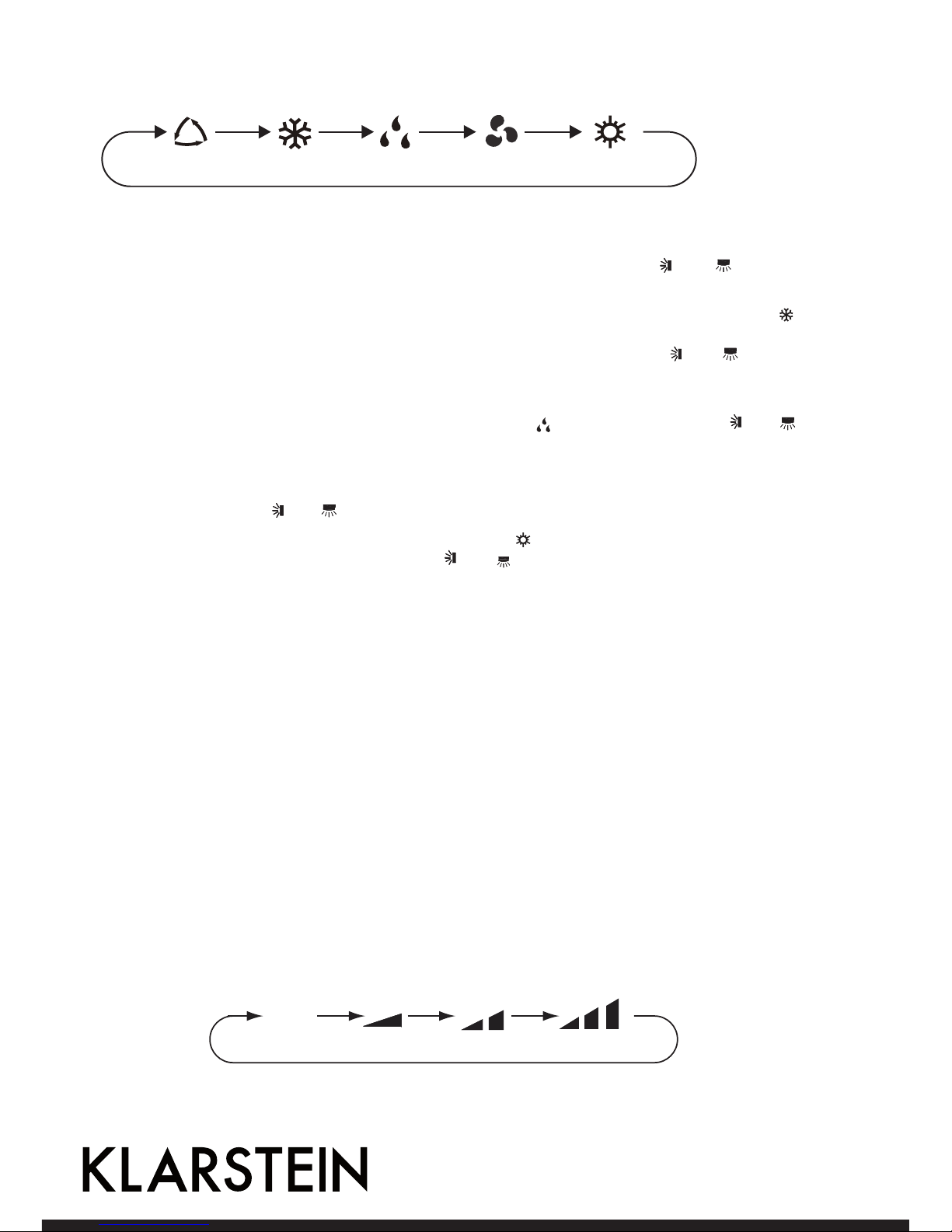

2 Modus (Mode)
• Drücken, um die Betriebsarten durchzugehen und zu wählen.

8
• AUTO: Im Automatikmodus läuft das Klimagerät je nach Umgebungstemperatur automatisch. Die
eingestellte Temperatur kann nicht verändert werden und wird auch nicht angezeigt. Mit
dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein. und drücken, um die
Schwenkbewegung einzustellen.
• COOL: Wenn Sie den Kühlmodus wählen, läuft das Klimagerät im Kühlmodus. Das Symbol erscheint
in der Anzeige. Sie können die Tasten „+“ und „-“ drücken, um die Temperatur einzustellen.
Mit dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein. und drücken, um die
Schwenkbewegung einzustellen.
• DRY: Der Ventilator läuft im Entfeuchtungsmodus auf niedriger Stufe. Im Entfeuchtungsmodus können
Sie die Ventilatorstufe nicht ändern. Das Symbol erscheint in der Anzeige. und drücken,
um die Schwenkbewegung einzustellen.
• FAN: Das Gerät läuft ausschließlich im Ventilationsmodus. Alle Funktionssymbole in der Anzeige sind
erloschen. Die Betriebsanzeige leuchtet auf. Mit der Taten FAN können Sie die Ventilatorstufe
einstellen. und drücken, um die Schwenkbewegung einzustellen.
• HEAT: In diesem Modus heizt das Gerät. Das Symbol erscheint in der Anzeige. Mit den Tasten "+" und
"-" stellen Sie die Temperatur ein. und drücken, um die Schwenkbewegung einzustellen.
(Das Gerät mit auschließlicher Kühlung empfängt beim Druck auf HEAT kein Signal.)
Hinweis: Um nach dem Start einen kalten Wind zu vermeiden, beginnt der Innenventilator mit einer
Verzögerung von 1-5 Minuten zu blasen. Die genaue Zeit wird durch die Raumtemperatur bestimmt.
Der Bereich der einstellbaren Temperatur ist zwischen 16 °C und 30 °C.
Mögliche Ventlilatorstufen: Auto, niedrig, mittel, hoch.
3 + / -
• Temperatureinstellung: Wenn Sie „+“ oder „-“ drücken, wird die eingestellte Temperatur um 1 °C (oder
1 °F) erhöht oder gesenkt. Halten Sie die Taste gedrückt. Nach 2 Sekunden ändert sich die eingestellte
Zeit auf der Fernbedienung. Lassen Sie die Taste nach dem Erreichen des gewünschten Zeitwerts los. Die
Anzeige auf dem Innengerät ändert sich ebenso entsprechend. Im Automode kann die Temperatur nicht
eingestellt werden.
• Timer ein/aus oder Einstellung der Uhrzeit: Drücken Sie +/-, um die Zeit einzustellen (siehe TIMER).
4 FAN
Drücken, um die Ventilatorstufe im Kreis einzustellen: Automatik, niedrig, mittel, hoch.
Auto
FAN HEATAUTO COOL DRY

9
Hinweise: Im automatischen Modus, passt der Ventilator die Stufe automatisch, je nach Umge-
bungstemperatur, an. Im Entfeuchtungsmodus läuft der Ventilator auf niedriger Temperatur.

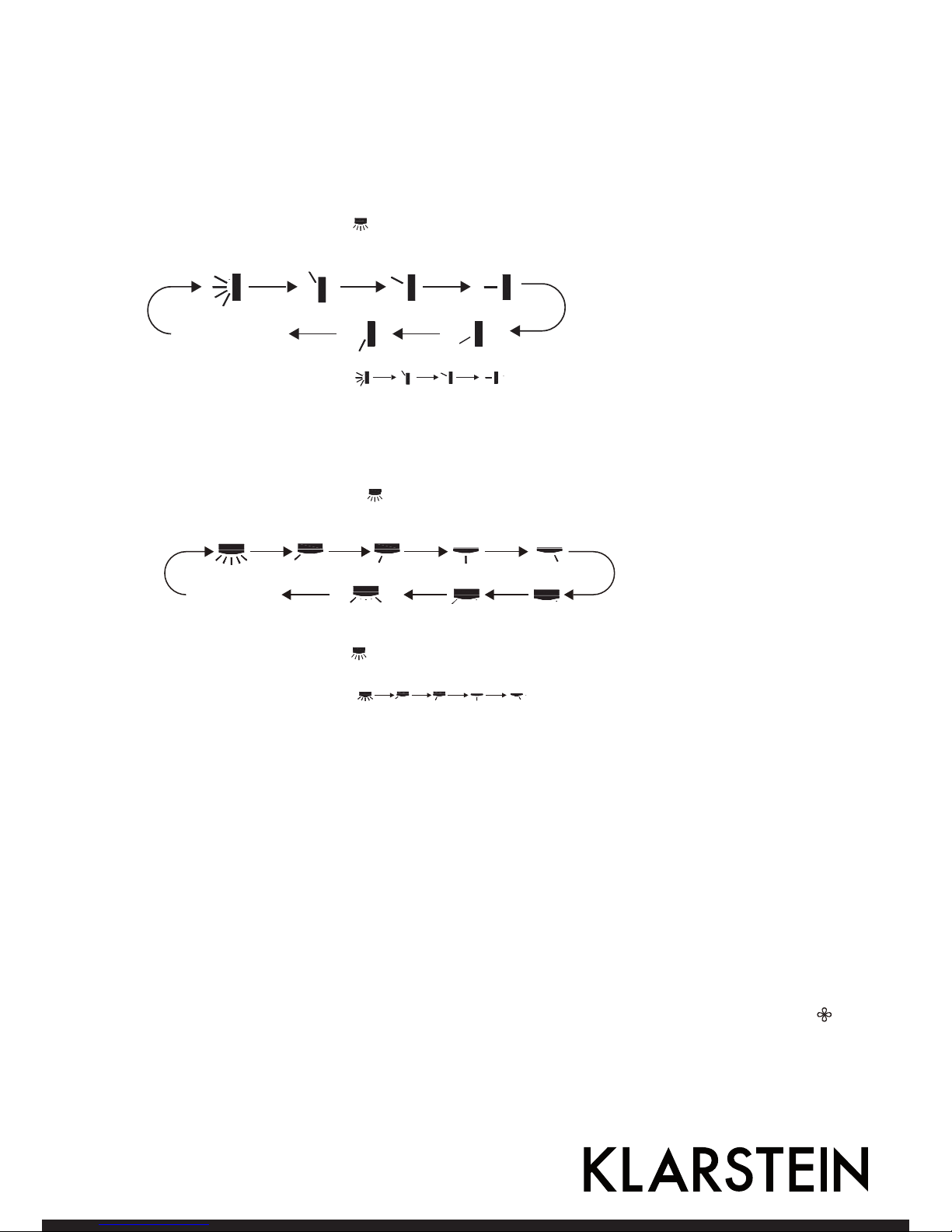

5 Schwenkbewegung hoch/runter
Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender Reihenfolge:
Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung automatisch eingestellt. Die hori-
zontalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.
Wenn Sie auf der Fernbedienung wählen, stellen Sie eine feste Schwenkposition ein.
Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.
6 Schwenkbewegung links/rechts
Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender Reihenfolge:
Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung automatisch eingestellt. Die
vertikalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.
keine Anzeige
Wenn Sie auf der Fernbedienung drücken, wird die Schwenkbewegung automatisch eingestellt. Die hori-
zontalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.
Wenn Sie auf der Fernbedienung wählen, stellen Sie eine feste Schwenkposition
ein. Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.
7 HEALTH/SAVE
Gesundheitsfunktion: Nach dem Drücken der Taste HEALTH, wechselt die Einstellung der Fernbedienung in
dieser Reihenfolge: HEALTHAIRAIR HEALTHkeine Anzeige
• Bei der Wahl des jweiligen Symbols mit der Fernbedienung wird der der entsprechende Modus gestartet.
SAVE-Funktion: Wenn Sie im Kühlbetrieb die Save-Taste drücken, läuft das Gerät im SAVE-Modus. Auf der
Anzeige der Fernbedienung erscheint „SE“. Das Gerät läuft im automatischen Betrieb, die Temperatur kann
nicht eingestellt werden. Mit einem erneuten Druck auf SAVE verlassen Sie diesen Modus wieder und das
Gerät kehrt zu seiner ursprünglich eingestellten Stufe und Temperatur zurück.
Diese Funktion ist nur bei einigen Modellen verfügbar.
8 Lüftungsbetrieb / X-Fan
Nach dem Drücken dieser Taste im Kühlbetrieb und im Entfeuchtungsbetrieb, erscheint in der Anzeige und
der Ventilator läuft für 2 Minuten nach, um das Innengerät zu trocknen.
Nach dem Einschalten des Gerätes ist der Lüftungsbetrieb automatisch aktiviert. Die Funktion ist im automa-
keine Anzeige

10
tischen Modus, im Ventilationsmodus und im Heizbetrieb nicht verfügbar.
Wenn Sie das Gerät nach Aktivierung dieser Funktion wieder ausschalten, läuft der Ventilator des
Innengerätes auf niedriger Stufe nach, um Kondenswasser im Gerät zu trocknen.
9 TEMP / Einstellung der Temperatur
Drücken Sie diese Taste, um die eingestellte Temperatur, die Innentemperatur oder die Außentemperatur auf
dem Display des Innengerätes anzuzeigen.
no display
keine Anzeige
• Anwahl von
no display
auf der Fernbedienung: Anzeige der eingestellten Temperatur.
• Anwahl von
no display
auf der Fernbedienung: Anzeige der Innentemperatur.
• Anwahl von
no display
auf der Fernbedienung: Anzeige der Außentemperatur.
Hinweise: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. Anzeige nur bei
Modellen mit einem zweistelligen Display.
10 TIMER / Zeitautomatik
• Abschaltautomatik: Bei eingeschaltetem Gerät: Drücken Sie diese Taste, um die Abschaltautomatik
einzustellen. Auf der Anzeige blinken „HOUR“ und „OFF“. Drücken Sie innerhalb von 5 Sekunden die
Tasten „+“ und „-“. um die Zeit für die Abschaltung einzustellen. Durch Drücken von „+“ und „-“ erhöhen
oder vermindern Sie die Zeit um 1/2 Stunde. Halten Sie „+“ und „-“ 2 Sekunden gedrückt, ändert sich der
Zeitwert schnell. Drücken Sie zur Bestätigung anschließend TIMER. „T-OFF“ und „H“ blinken nicht länger.
• Einschaltautomatik: Bei ausgeschaltetem Gerät: Drücken Sie diese Taste, um die Einschaltautomatik
einzustellen.
• Auf der Anzeige blinken „T-OFF“ und „H“. Drücken Sie innerhalb von 5 Sekunden die Tasten „+“ und „-“.
um die Zeit für die Einschaltung einzustellen. Durch Drücken von „+“ und „-“ erhöhen oder verringern Sie
die Zeit um 1/2 Stunde. Halten Sie „+“ oder „-“ 2 Sekunden gedrückt, ändert der Zeitwert sich schnell.
Drücken Sie zur Bestätigung anschließend TIMER.
Die Einstellungsbereich ist 0,5-24 Stunden. Der Zeitabstand zwischen zwei Eingaben darf 5 Sekun-
den nicht überschreiten. Sonst verlässt die Fernbedienung den Eingabemodus.
11 TURBO
Beim Druck auf diese Taste im Kühl- oder Heizbetrieb, geht das Klimagerät in den Schnell-Kühlbetrieb bzw.
den Schnell-Heizbetrieb. In der Anzeige der Fernbedienung erscheint „TURBO“. Taste erneut drücken, um
den Turbomodus zu verlassen. Die Anzeige „TURBO“ erlischt.

11
12 SLEEP (Schlafmodus)
Beim Druck auf diese Taste im Kühl- oder Heizbetrieb geht das Klimagerät in den Schlafmodus. Das Symbol
erscheint in der Anzeige der Fernbedienung. Taste erneut drücken, um den Schlafmodus zu verlassen. Die
Anzeige des Schlafsymbols erlischt.
13 Licht
Mit dieser Taste können Sie das Licht der Anzeige der Fernbedienung ausschalten. Das Symbol wird aus-
geblendet. Drücken Sie die Taste erneut, um das Licht wieder einzuschalten. Das Symbol erscheint wie-
der.
Tastenkombinationen
Kindersicherung
Drücken Sie „+“ und „-“ gleichzeitig, um die Kindersicherung einzuschalten. Wenn die Kindersicherung ein-
geschaltet ist, erscheint auf der Fernbedienung die Anzeige . Wenn Sie nun Tasten drücken, blinkt dreimal
und die Fernbedienung sendet kein Signal.
Bedienung
1. Nach dem Anschluss an die Stromversorgung drücken Sie die Taste ON/OFF auf der Fernbedienung, um
das Gerät einzuschalten.
2. Drücken Sie MODE, um den gewünschte Betriebsart zu wählen: AUTO, COOL, DRY, FAN, HEAT.
3. „+“ und „-“ drücken, um die gewünschte Temperatur einzustellen. Die Temperatur kann im AUTO-Modus
nicht eingestellt werden.
4. Drücken Sie FAN, um die gewünschte Ventilatorstufe
einzustellen: AUTO, LOW (niedrig), MEDIUM (mittel) und
HIGH (hoch).
5. Drücken Sie und , um die Schwenkbewegung
auszuwählen
Austausch der Batterien der Fernbedienung
1. Drücken Sie die Halteklammer des Batteriefachs der
Fernbedienung und schieben Sie die Abdeckung in
Pfeilrichtung ab.
2. Ersetzen Sie die alten Batterien durch zwei Batterien des
Typs LR03. Achten Sie darauf, dass die Polung korrekt ist.
3. Setzen Sie die Batterieabdeckung wieder rauf.
Hinweise
• Die Entfernung zwischen dem Signalgeber und dem Signalempfänger darf nicht mehr als 8 Meter
betragen.
signal sender battery
Cover of battery box
remove
reinstall
einlegen
Batteriefachabdeckung
Batterien
IR-Sender
herausnehmen

12
Pflege und Wartung
• Wenn das Signal im Raum durch Leuchtstoffröhren, Neonlampen oder Mobiltelefone gestört wird, gehen
Sie mit der Fernbedienung näher an das Gerät heran.
• Tauschen Sie die Batterien durch denselben Typ aus.
• Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung lange nicht benutzen.
• Wenn die Anzeige der Fernbedienung unscharf wird oder nichts anzeigt, ersetzen Sie die Batterien.
Notbetrieb
Falls die Fernbedienung verloren gegangen oder beschädigt ist, benutzen Sie bitte die Hilfstaste, um das
Gerät ein- oder auszuschalten. Der Betrieb erfolgt wie unten angezeigt:
Hilfstaste
Verwenden Sie zum Drücken einen
nicht leitfähigen Gegenstand
Reinigung des Filters
• Der Filter sollte alle 3 Monate gereinigt werden. Wenn es in der Umgebung zu viel Staub gibt, muss die
Häufigkeit der Reinigung erhöht werden.
• Berühren Sie nach der Entfernung des Filters nicht die Lamellen.
• Verwenden Sie zum Trocknen des Filters kein Feuer und keinen Haartrockner, um die Gefahr einer
Verformung und einen Brand zu vermeiden.
Überprüfung vor der Saison.
Überprüfen Sie, ob der Lufteinlass und -auslass blockiert sind, ob das Luftumschaltventil, der Stecker und
die Steckdose in einem guten Zustand sind, ob der Filter sauber ist und ob die Abflussleitung beschädigt ist.
Überprüfung nach der Saison
• Ziehen Sie den Stecker.
• Reinigen Sie den Filter und das Bedienfeld des Innengerätes.

13
Fehlerbehebung
Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf
die Fernbedienung.
Gibt eine schwere Interferenz?
(elektrostatische Aufladungen,
Spannungsfelder) ?
Ziehen Sie den Netzstecker.
Schließen Sie den Stecker nach 3
Minuten wieder an und schalten
Sie das Gerät wieder ein.
Ist die Fernbedienung innerhalb
der Empfangsreichweite?
Die Reichweite beträgt 8 Meter.
Gibt es Hindernisse? Entfernen Sie die Hindernisse.
Ist die Fernbedienung in zum
Signalempfänger gerichtet?
Wählen Sie einen guten Winkel
und richten Sie die FB in Richtung
des Signalempfängers.
Ist der Empfang der FB schlecht
und das Display unscharf oder
ganz ohne Anzeige?
Überprüfen Sie die Batterien.
Wenn der Ladestand der Batte-
rien niedrig ist, tauschen Sie die
Batterien aus.
Keine Anzeige während der
eingaben auf der FB.
Überprüfen Sie, ob die FB be-
schädigt ist. Falls ja, ersetzen Sie
die FB.

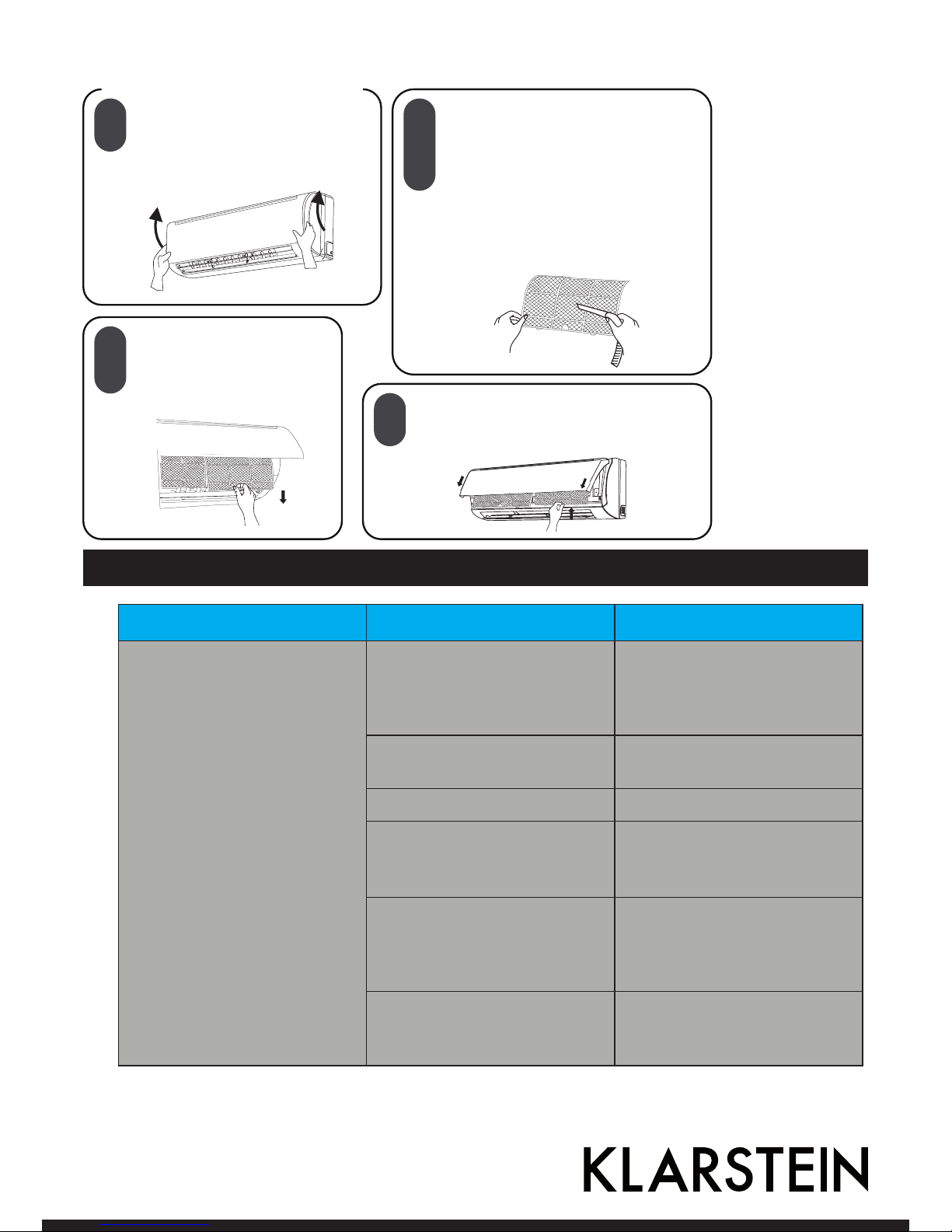

Öffnen der Klappe
Ziehen Sie die Klappe bis zu einem
bestimmten Winkel heraus.
Reinigen des Filters
Verwenden Sie einen Staubfänger oder
Wasser, um den Filter zu reinigen.
Wenn der Filter sehr verschmutzt ist,
benutzen Sie Wasser (unter 45 °C)
Filter entfernen
Filter einsetzen
Setzen Sie den Filter wieder ein und
setzen
1
2
3
4

14
Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf
die Fernbedienung. Leuchtstoffröhren im Raum?
Halten Sie die FB näher an das
Innengerät.
Schalten Sie die Leuchtstoffröhre
aus.
Die Klimaanlage funktioniert
nicht.
Stromausfall? Warten Sie, bis die Stromversor-
gung wiederhergestellt ist.
Loser Netzstecker? Drücken Sie den Netzstecker fest
hinein.
Der Luftschutzschalter wurde
ausgelöst oder die Sicherung ist
durchgebrannt.
Lassen Sie die Sicherung durch
einen Fachmann austauschen.
Das Gerät startet gleich wieder,
nachdem es ausgegangen ist.
Warten Sie 3 Minuten und schal-
ten Sie das Gerät wieder ein.
Ist die Funktionseinstellung auf
der Fernbedienung korrekt?
Setzen Sie die Funktion zurück.
Nebel tritt aus dem Luftauslass
des Innengerätes.
Sind die Innentemperatur und
die Feuchtigkeit sehr hoch?
Die Luft im Raum kühlt sich
schnell ab. Nach einer Zeit ver-
ringern die Temperatur und die
Feuchtigkeit sich und der Nebel
wird weniger.
Aus dem Innengerät kommt
keine Luft.
Sind der Luftein- und auslass des
Innengerätes blockiert?
Entfernen Sie Hindernisse.
Ist im Heizbetrieb die eingestell-
te Temperatur erreicht worden?
Nachdem die eingestellte Tem-
peratur erreicht wurde, hört das
Gerät auf Luft herauszublasen.
Wurde der Heizbetrieb gerade
eingeschaltet?
Um das Herausblasen kalter Luft
zu verhindern, startet das Innen-
gerät nach einer Verzögerung von
mehreren Minuten, was normal
ist.
Die eingestellte Temperatur kann
nicht verändert werden.
Läuft das Gerät im automati-
schen Modus?
Die Temperatur kann im automa-
tischen Modus nicht verändert
werden. Wechseln Sie die Be-
triebsart, wenn Sie die Tempera-
tureinstellung ändern wollen.
Übersteigt die gewünschte Tem-
peratur den Temperaturbereich?
Der einstellbare Temperaturbe-
reich ist 16-30 °C.

15
Phänomen Überprüfen Lösung
Die Kühlwirkung (bzw. Heizwir-
kung ist nicht gut)
Gibt es einen Spannungsabfall? Warten Sie, bis die Spannung
wieder normal ist.
Ist der Filter schmutzig? Reinigen Sie den Filter.
Befindet die eingestellte Tem-
peratur sich in einem normalen
Bereich?
Stellen Sie die eingestellte Tem-
peratur in einem normalen Be-
reich ein.
Sind Türen und Fenster offen? Schließen Sie Fenster und Türen.
Ausströmen von Gerüchen. Gibt es eine Geruchsquelle wie
Möbel, Zigaretten usw.?
Entfernen Sie die Geruchsquelle.
Reinigen Sie den Filter.
Das Gerät funktioniert plötzlich
nicht mehr normal.
Gibt es Störfaktoren wie Gewit-
ter, drahtlose Geräte usw.
Trennen Sie das Gerät von der
Stromversorgung und schließen
Sie es dann wieder an.
Das Außengerät gibt Dampf von
sich. Ist der Heizbetrieb eingeschaltet?
Wenn das Gerät im Heizbetrieb
abtaut, kann es zur Bildung von
Dampf kommen. Das ist ein nor-
males Phänomen.
Geräsuch von Wasserrauschen. Ist das Klimagerät ein- oder
ausgeschaltet?
Es handelt sich hier um das Ge-
räusch des Kältemittels im Gerät
und ist normal.
Knackendes Geräusch. Wurde das Gerät gerade einge-
schaltet?
Dies ist das Reibungsgeräusch,
das durch Ausdehnen und Zu-
sammenziehen der Verkleidung
oder anderen Teilen entsteht,
wenn die Temperatur sich ändert.

16
Fehlercodes
Wenn das Klimagerät nicht normal funktioniert, gibt die Temperaturanzeigen auf dem Innengerät einen Feh-
lercode aus. Schlagen Sie in der Liste unten nach, um den Fehlercode zu identifizieren.
Fehlercode Fehlerbehebung
Heizanzeige 10 s auf
ON und 0,5 s auf OFF
Entfrostungsstatus. Dies ist normal.
C5: Fehlfunktion der
Steckerverbindung
Überprüfen, ob die Steckerverbindung richtigen Kontakt hat. Falls die
Leiterplatte ersetzt werden muss, schließen Sie die neue Leiterplatte
an.
F1 : Fehlfunktion des
Umgebungstempera-
tur-Sensors
Überprüfen, ob der Sensor für die Umgebungstemperatur richtig
angeschlossen ist.
F2: Fehlfunktion des
Verdampfer-Tempera-
tursensors
Überprüfen, ob der Verdampfer-Temperatursensor richtig angeschlos-
sen ist.
H6: Innenventilator-
Motorblock
Überprüfen, ob der Block des Innenventilators richtig angeschlossen
ist.
E5 Bitte wenden Sie sich an den Kundendienst.
E8 Bitte wenden Sie sich an den Kundendienst.
U8 Bitte wenden Sie sich an den Kundendienst.
Entfrostungs- oder
Ölrücklaufmodus
Dies ist normal. Die Anzeigelampe blitzt im Heizbetrieb 0,5 Sekunden
auf und leuchtet für 10 Sekunden.
Falls sich weitere Fehlermeldungen ergeben, wenden Sie sich an den Kundendienst.
Falls folgende Ereignisse auftreten, schalten Sie das Gerät aus, trennen Sie den Netzstecker und wenden Sie
sich an den Kundendienst oder eine Fachwerkstatt:
◦Das Netzkabel wird heiß oder ist beschädigt.
◦Es gibt während des Betriebes ein ungewöhnliches Geräusch.
◦Der Luftschutzschalter wird häufig ausgelöst.
◦Das Innengerät hat ein Leck.
• Reparieren Sie das Gerät nicht selbst und montieren Sie es nicht selbst um.
• Wenn das Gerät nicht normal läuft, kann es zu einer Fehlfunktion kommen oder zu einem Stromschlag
oder einer Brandgefahr führen.

17
Montageanleitung (nur für den Installateur)
Montagezeichnung
zur Wand
zur Wand
Abstand zu
Gegenständen
Abstand zu
Gegenständen
Abstand zum
Boden
Abstand
zur Decke
> 15 cm
> 300 cm
> 250 cm
> 15 cm
> 15 cm

18
Benötigte Werkzeuge
• Füllstandsmessgerät
• Schraubendreher
• Schlagbohrmaschine
• Bohrkopf
• Rohrleitungserweiterung
• Drehmomentschlüssel
• Maulschlüssel
• Rohrabschneider
• Lecksuchgerät
• Vakkumpumpe
• Druckmessgerät
• Universalmessgerät
• Innensechskantschlüssel
• Maßband
Hinweise: Lassen Sie die Montage durch Fachleute ausführen. Es darf kein ungeeignetes Stromkabel
verwendet werden.
Wahl des Aufstellungsortes
Grundlegende Anforderungen
Die Montage des Gerätes an den folgenden Orten kann zu einer Fehlfunktion führen:
• Orte in der Nähe von Wärmequellen, Dämpfen, entflammbaren und explosiven Gasen, oder andere ent-
zündliche Gegenstände.
• Orte mit Hochfrequenzgeräten (wie Schweißgeräte, medizinischen Geräte).
• Küstennähe
• Orte mit Ölen oder Dämpfen in der Luft.
• Orte mit Schwefelgasen.
• andere Orte mit besonderen Bedingungen.
• Leuchtstoffröhren
Innengerät
• Vermeiden Sie die Montage des Innengerätes an einem Ort, an dem entzündliche Gase hergestellt werden
oder ausströmen.
• Vermeiden Sie die Montage des Innengerätes an feuchten Orten oder Orten, wo Öl auf das Gerät spritzt.
• Wählen Sie einen Ort,
◦an dem die Luft aus dem Luftauslass jede Ecke des Raumes erreicht.
◦an dem der Lufteinlass und Luftauslass nicht blockiert werden.
◦mit der geringsten Einwirkung der Außenluft.
◦mit einem festen und ebenen Untergrund.
• Lassen Sie ausreichend Platz für die Wartung und Montage.

19
• Achten Sie darauf, dass die Montage den Anforderungen der Montagezeichnung entspricht.
• Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung einer Waschküche, einer Dusche oder
eines Schwimmbeckens.
Sicherheitshinweise
• Folgen Sie bei der Montage den Sicherheitsbestimmungen für elektrische Geräte.
• Wenn das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer Fachwerkstatt ersetzt werden,
um Gefahren abzuwenden.
• Verwenden Sie einen Luftschutzschalter und einen geeigneten Stromkreis.
• Der Luftschutzschalter muss einen Kontaktabstand von mindestens 3 mm an allen Polen in einer festen
Verdrahtung haben.
• Das Gerät muss gemäß den nationalen Bestimmungen zur Auslegung von Stromleitungen angeschlossen
werden.
• Achten Sie darauf, dass der Stromanschluss mit den Anforderungen des Gerätes übereinstimmt. Eine in-
stabile Stromversorgung kann zu einem Stromschlag, einem Brand oder einer Fehlfunktion führen. Schlie-
ßen Sie die geeigneten Netzkabel an, bevor Sie das Gerät benutzen.
• Schließen Sie die Phase, Masse und Erdung ordnungsgemäß an.
• Schalten Sie das Gerät aus, bevor Sie Arbeiten an der Elektronik vornehmen.
• Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie das Gerät montiert haben.
Anforderungen an die Erdung
• Das Klimagerät ist ein elektrisches Gerät der Klasse 1. Es muss ordnungsgemäß mit einem Erdungsüber-
wachungsgerät geerdet werden. Gewährleisten Sie, dass das Gerät wirksam geerdet ist. Es kann sonst zu
einem Stromschlag kommen.
• Der gelbgrüne Draht im Gerät ist die Erdung. Dieser Draht kann nicht für andere Zwecke gebraucht werden.
• Der Erdungswiderstand muss mit den Sicherheitsbestimmungen des Landes übereinstimmen.
• Bei einer Festverdrahtung ist eine allpolige Trennung vom Netz mit einer Kontaktöffnung von mindestens
3 mm pro Pol vorzusehen.
Montage des Innengerätes
Schritt 1: Empfehlen Sie dem Kunden einen Montage- und Aufstellungsort und einigen Sie sich darauf.
Schritt 2: Montage der Wandhalterung
1. Halten Sie die Wandhaltung an die Wand. Richten Sie Wandhalterung mit einer Wasserwaage aus und
zeichnen Sie die Bohrlöcher an.
2. Bohren Sie mit einer Schlagbohrmaschine die Löcher für die Montageschrauben. Der Bohrer sollte
dieselben Maße wie die Spreizdübel haben. Bestücken Sie die Löcher mit den Spreizdübeln.

20
3. Befestigen Sie die Wandhalterung mit den Blechschrauben (ST.2X25 TA). Überprüfen Sie die Festigkeit
der Montage durch Ziehen an der Halterung. Wenn der Spreizdübel lose ist, bohren in der Nähe ein neues
Loch.
Schritt 3: Loch für Leitungsdurchführung
1. Legen Sie die Position der Leitungsdurchführung nach dem Verlauf der Ausgangsleitung fest. Die Position
der Leitungsdurchführung sollte etwas tiefer liegen als die Wandhalterung.
Links
Wand
Φ55
Rechts
mittlere Markierung Wasserwaage
hintere Durchführung
Wand
Platz
zur
Wand
über
150mm
Platz
zur
Wand
über
150mm
Φ55
hintere Durchführung
2. Öffnen Sie an der gewählten Stelle eine Durchführung mit einem Durchmesser von 55 mm. Um den
Ablauf von Flüssigkeit reibungslos zu gestalten, neigen Sie die Durchführung von der Innenseite leicht
von oben nach unten zur Außenseite hin mit einem Winkel von 5-10°.
Hinweis: Vermeiden Sie Staub und treffen Sie entsprechende
Sicherheitsvorkehrungen,wenn Sie das Loch bohren.
Die Spreizdübel sind nicht im Lieferumfang enthalten. Sie sind im
Handel erhältlich.
Indoor
5-10
outdoor
Φ70
innen außen
