Kobra 270TS User manual

2

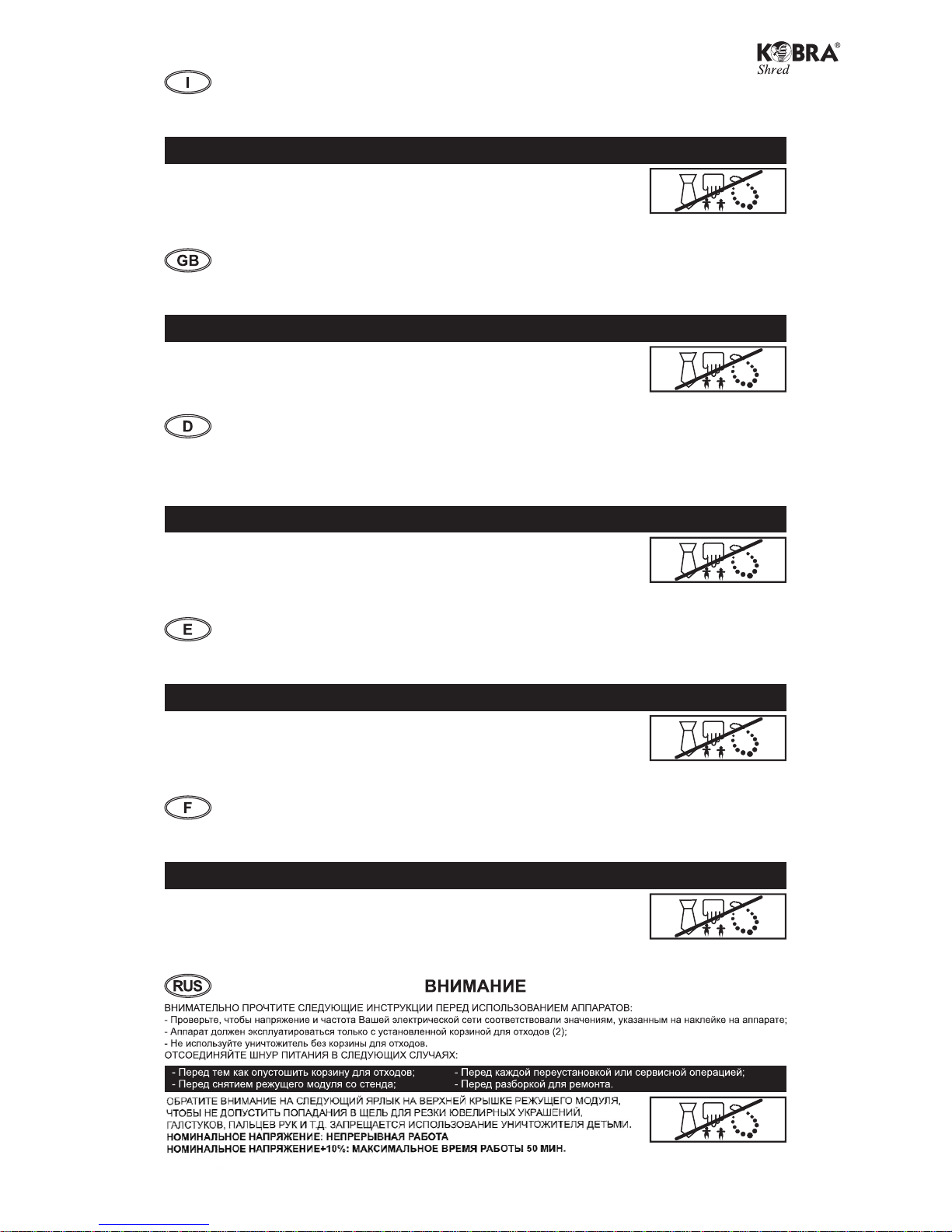

PRIMA DELLA MESSA IN MARCIA DELL’APPARECCHIO BISOGNA LEGGERE ATTENTAMENTE LE ITRUZIONI SULL’USO E LE SEGUENTI AVVERTENZE
- Prima di collegare I’apparecchio fare attenzione che il voltaggio e Ia frequenza di rete corrispondano ai dati della targhetla posta sotto la macchina
SCOLLEGARE LA SPINA DI ALIMENTAZIONE DELLA RETE ELETTRICA NEI SEGUENTI CASI:
OSSERVARE ATTENTAMENTE LE SEGUENTI AVVERTENZE STAMPATE SULLA PARTE SUPERIORE DELLA
MACCHINA ONDE EVITARE L’INSERZIONE ACCIDENTALE NEI COLTELLI DI TAGLIO DI CATENINE,
CRAVATTE, DITA DI BAMBINI ETC ETC.
E’ VIETATO L’USO DI QUESTO APPARECCHIO Al BAMBINI.
CON TENSIONE DI ALIMENTAZIONE NOMINALE: FUNZIONAMENTO CONTINUO
CON TENSIONE DI ALIMENTAZIONE NOMINALE +10%: FUNZIONAMENTO MAX 50 MIN.
READ CAREFULLY THE FOLLOWING INSTRUCTIONS BEFORE OPERATING THE MACHINES
- Check if the electrical voltage and frequency indicated on the data label place on the bottom of the machine are the same of your electrical supply.
DISCONNECT THE ELECTRICAL PLUG OF THE MACHINE
LOOK CAREFULLY AT THE FOLLOWING WARNING LABEL PLACED ON TOP COVER OF THE UNIT IN ORDER TO
AVOID INSERTION IN THE PAPER FEED OPENING OF JEWELERY, TIES, CHILD FINGERS, ETC. ETC.
THIS EQUIPMENT MUST NOT BE OPERATED BY CHILDREN
NOMINAL VOLTAGE: CONTINUOUS RUNNING
NOMINAL VOLTAGE +10%: MAX OPERATING TIME 50 MIN.
VOR INBETRlEBNAHME DES GERATES IST DIE BETRIEBSANLEITUNG AUFMERKSAM ZU LESEN, AUSSERDEM SIND DIE NACHFOLGENDEN
HINWEISE ZU BEACHTEN
- Vor Anschluss des Gerätes darauf achten, dass Netzspannung und Frequenz mit den auf dem Typenschild am Unterteil des Gerätes verzeichneten
Daten ubereinstimmen
IN DER NACHFOLGENDEN FÄLLEN IST DER NETZSECKER AUS DER STECKDOSE ZU ZIEHEN:
DIE AM OBERTEIL DES GERÄTES ANGEBRECHTEN GEDRUCKTEN HINWEISE SIN GENAUSTENS ZU BEACHTEN,
DAMIT EIN ZUFÄLLIGES EINFÜHREN VON KETTCHEN KRAWATTEN, KINDERFINGERN ETC. ETC.
IN DIE SCHNEIDMESSER WERHINDERT WIRD.
KINDERN IST DIE BEDIENUNG DIESES GERÄTES UNTERSAGT.
NENN-VERSORGUNGSSPANNUNG: DAUERBETRIEB.
+10%: BETRIEBSDAUER MAX 50 MIN.NENN-VERSORGUNGSSPANNUNG
ANTES DE PONER EN MARCHE EL APARATO ES NECESARIO LEER CON ATENCION LAS INSTRUCIONES PARA EL USO Y LAS SIGUIENTES ADVERTENCIAS
- Antes de conectar el aparato cerciorese que el voltaje y la frecuencia de la red correspondan a los datos de la placa puesta debajo de la màquina.
DESENCHUFAR EL APARATO DE LA RED ELECTRICA EL LOS SIGUIENTES CASOS:
OBSERVAR CON ATENCION LAS SIGUIENTES ADVERTENCIAS INIPRESAS EN LA PARTE SUPERIOR DEL LA
MAQUINA PARA EVITAR LA NTRUDUCCION ACCIDENTAL EN LAS CUCHILLAS DE CADENAS, DDRBATAS,
DEDOS. ETC. ETC.
SE PROHIBE A LOS NIÑOS EL USO DE ESTE APARATO.
TENSION DE ALIMENTACION NOMINAL: FUNCIONAMIENTO CONTINUO
TENSION OE ALIMENTACION NOMINAL + 10%: FUNCIONAMIENTO MAXIM0 50 MIN.
LISEZ ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES AVANT DE METTRE LA MACHINE EN MARCHE.
- Vérifier si la tension électrique et la Fréquence indiquées sur la plaque du constructeur placée sous la machine sont les memes que votre alimentation électrique.
DEBRAMCHER LA PRISE ELECTRIQUE DE LA MACHINE:
REGARDER ATTENTIVEMENT LES PICTOGRAMMES PLACÉS SUR LE CAPOT DE LA MACHINE. AFIN D’ÉVITER
LE INCIDENTS: INTRODUCTION DE BIJOUX DANS LE DESTRUCTEUR, DE CRAVATES OU LES MAINS DES ENFANTS.
L’UTILISATION DE CET APPAREIL EST INTERDITE AUX ENFANTS.
TENSION ELECTRIQUE NOMINAL: FONCTIONNEMENT CONTINU
TENSION ELECTRIQUE NOMINAL +10%: MAX 50 MIN.FONCTIONNEMENT
AVVERTENZE-IMPORTANTE
WARNING-IMPORTANT
WICHTIGE-HINWEISE
AVVERTENZE
ATTENTION-IMPORTANT
- Prima di cambiare o vuotare il sacchetto di raccolta carta - Prima di effettuare operazioni di manutenzione e riparazione o
- Prima di sollevare Ia macchina dal contenitore o dallo stand di intervenire sulle parti interne della macchina
- Before changing the plastic bag or emptying the plastic bag - Before each maintenance or service operation
- Before lifting the machine off the cabinet or off the stand - Before opening the machine for service operations
- Vor dem Wechsel oder der Entleerung des Papiersacks - Vor Ausführung von Wartungs oder Reparaturarbeiten oder dem
- Vor dem ABhehen des Garätes vom Behälter oder vom Stand Eingriff bei innenteilen
- Antes de cambiar o vaciar el saco recogedor de papel - Amos de efectuar las operaciónes de manutención. reparación
- Antes de alzar Ia màquina del contenedor o de su posiciòn o intervención en las partes internas
- Avant de changer ou de vider Ie sac - Avant chaque maintenance ou réparation
- Avant d’enIever Ia machine du meuble ou réparation - Avant d’ouvrir la machine en cas de réparation

3
PANNELLO DI CONTROLLO
CONTROL PANEL
TABLEAU DE CONTROLE
SCHALTTAFEL
TABLERO DE MANDO

4
I modelli KOBRA 260TS, 270TS, 310TS, sono dei
distruggidocumenti adatti alla distruzione di fogli singoli, tabulati
di computer, CD-ROM,DVD e CARTE DI CREDITO.
Per le caratteristiche e capacita’ di taglio vedi tabella a pag.22
Per apparecchi con presa scollegabile,utilizzare una presa
facilmente accessibile e nelle vicinanze dell’apparecchio
stesso.

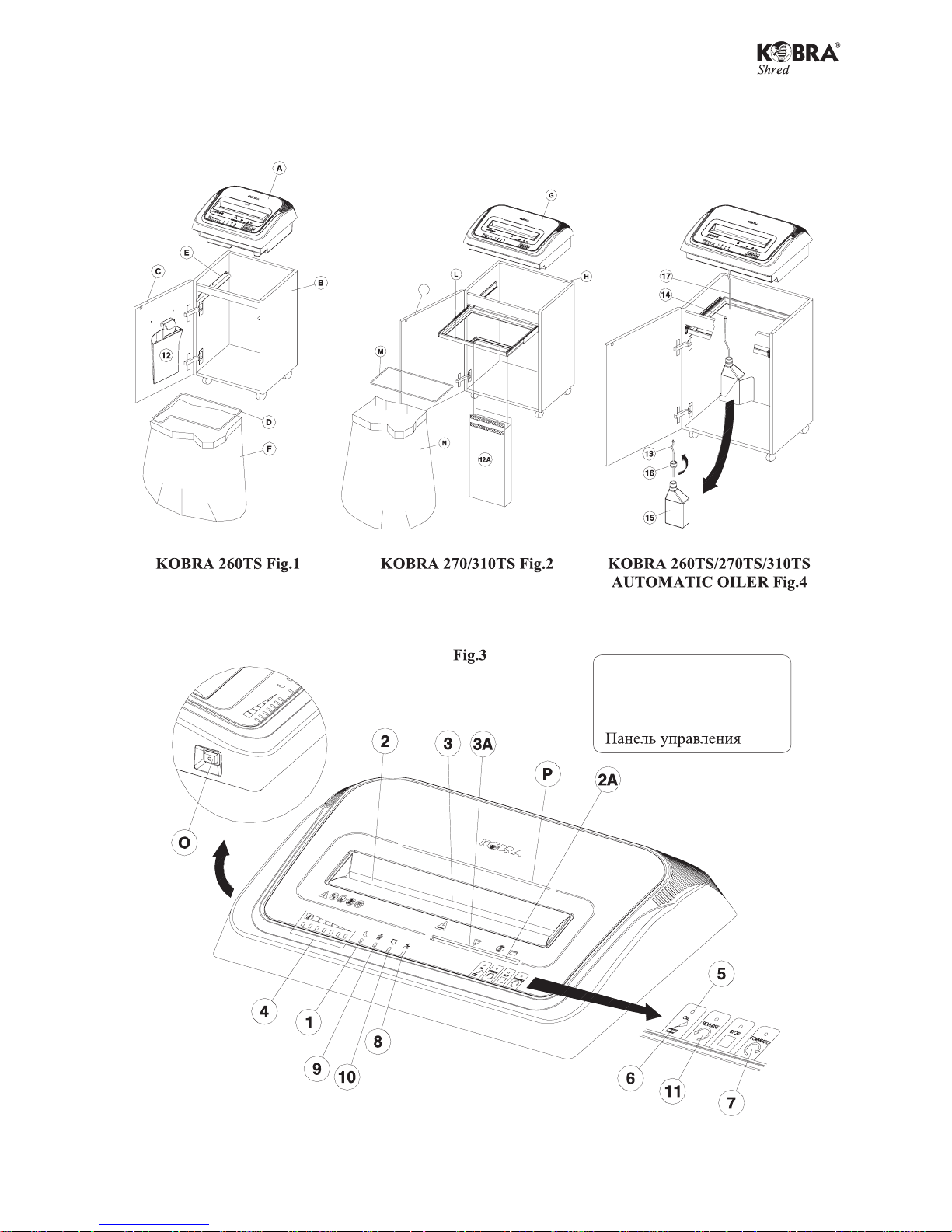

- KOBRA 260TS Fig.1
Dopo aver tolto la macchina dall’imballo,posizionare la testata
della macchina (A) sul mobile (B).
Aprire la portina (C), estrarre il quadro portasacco (D) dalla sua
sede a guide (E).
Ribordare il sacchetto in plastica (F) in dotazione, sul quadro
portasacco (D) e riposizionarlo sulle guide (E). Spingere il
quadro portasacco fino a fondo corsa, posizionare il contenitore
per frammenti CD/DVD e carte di credito (12) sul lato interno
porta e richiudere la porta. (i modelli HS non sono dotati di
gruppi di taglio per la distruzione di CD/DVD / CARTE DI
CREDITO e di vaschetta di raccolta frammenti (12).
- KOBRA 270TS / KOBRA 310TS Fig.2
Dopo aver tolto la macchina dall’imballo,posizionare la testata
(G) sul mobile (H).
Aprire la portina (I),estrarre il telaio (L) come indicato in figura 2,
estrarre il quadro portasacco (M).
Ribordare il sacchetto in plastica (N) in dotazione, sul quadro
portasacco (M) e riposizionarlo sul telaio (L).
Spingere il telaio (L) fino a fondo corsa e richiudere la portina (I).
Gli apparecchi KOBRA 270TS e 310TS (escluso i modelli HS)
vengono forniti con un sacchetto in tela per la raccolta separata
dei frammenti di CD/DVD/CARTE DI CREDITO.
Tutti i distruggi documenti KOBRA 260TS,270TS e 310TS
sono dotati di pulsantiera con tecnologia TOUCH
SCREEN.Le funzioni della macchina vengono attivate con il
solo sfioramento del relativo comando sul pannello di
controllo.
FORWARD: Sfiorando il tasto FORWARD l’apparecchio
esegue la marcia avanti del gruppo di
taglio,lasciando il dito su tasto FORWARD per
circa 7 secondi la macchina esegue un ciclo di
distruzione di circa 30 secondi permettendo la
distruzione di materiale trasparente che non
potrebbe attivare la macchina tramite le
fotocellule.
STOP: Sfiorando il tasto STOP l’apparecchio si arresta
immediatamente.
REVERSE: Sfiorando il tasto REVERSE l’apparecchio
esegue una retromarcia dei gruppi di taglio.
OIL: Sfiorando il tasto OIL si spegne il led (5) dopo la
lubrificazione manuale.O segnala mancanza olio
se la macchina è dotata del sistema AUTOMATIC
OILER.
Dopo aver collegato l’apparecchio alla rete elettrica, premere
l’interruttore ON/OFF (O), la barra led (P) sul pannello di
comando si illumina e la macchina è pronta per il
funzionamento.
INSTALLAZIONE
PULSANTIERA con tecnologia TOUCH SCREEN
USO DELL’APPARECCHIO Fig.3
❍
❍
❍
❍
❍
Successivamente se l’apparecchio non viene utilizzato per 8
secondi la barra led (P) si spegne ponendo la macchina in
standby a consumo zero illuminando il led di ENERGY SMART
(1).
Inserendo il materiale da distruggere la macchina si riattiva
automaticamente.Nel caso la macchina non venga utilizzata per
quattro ore,la macchina si scollega automaticamente dalla rete
elettrica spegnendo il led ENERGY SMART (1).
Per riaccendere la macchina premere l’interruttore ON/OFF (O).
(FUNZIONE COMUNE A TUTTI I MODELLI
KOBRA 260TS, KOBRA 270TS e KOBRA 310TS).
Inserendo i fogli nell’imbocco carta(2) si accende la barra led
luminosa (P) (se spento) e la macchina avvia automaticamente
la distruzione,mediante due fotocellule (3) poste all’interno
dell’imbocco stesso,che leggono il passaggio dei fogli e che
arrestano automaticamente il gruppo di taglio a distruzione
ultimata,dopo qualche secondo.
La macchina è dotata di un segnalatore di carico (4) (LOAD
METER),che consente di tenere costantemente sotto controllo la
capacita’ distruttiva del Vostro apparecchio.
Inserendo i fogli da distruggere nell’imbocco carta (2) si
illuminano i led (4).
La sequenza di accensione dei led (4) è in funzione alla quantita’
di carta inserita nell’imbocco.
Per una costante ed efficiente distruzione si consiglia di
mantenere il segnalatore di carico (4) con i soli primi 4 led blu
accesi.
Se la quantita’ di carta aumenta, di conseguenza si
illumineranno i restanti led; prima i gialli e poi successivamente il
led rosso di intasamento.
In caso in cui venga inserita una quantita’ di carta superiore alla
capacita’ distruttiva del modello,la macchina stessa si blocca e
si illumina il led (8) di intasamento.
La macchina esegue quindi una retromarcia automatica per
qualche secondo per liberare il gruppo di taglio dopo di che si
arresta.
Togliere la carta in eccesso dall’imbocco (2) per liberare le
fotocellule (3), successivamente inserire una quantita’ minore di
fogli nell’imbocco stesso e automaticamente la macchina
riparte per il ciclo di distruzione.
Tutti i modelli sono dotati di segnalatore a led luminoso (5) che
avvisa l’operatore quando il gruppo di taglio necessita di
lubrificazione, è sufficiente che l’operatore distrugga un foglio di
carta cosparso di olio KOBRA dato in dotazione con la
macchina.
Una volta eseguita questa operazione toccare il puslante OIL (6)
per spegnere il led luminoso (5).Ora il Vostro distruggi
documenti e’ oliato.
Per i modelli con il sistema integrato di lubrificazione
AUTOMATIC OILER, il led luminoso (5) lampeggia quando il
contenitore di olio è vuoto in questo caso è necessario sostituire
il contenitore di olio vuoto con uno nuovo. (VEDI ACCESSORI).
Dopo circa 1 minuto dalla sostituzione del contenitore olio il led
OIL (5) si spegnerà automaticamente.
DISTRUZIONE DI FOGLI SINGOLI Fig.3
Si consiglia di limitare i bloccaggi dovuti a introduzione
eccessiva di carta e di far funzionare l’apparecchio al di sotto
della massima capacità distruttiva onde preservare la durata
degli organi meccanici e la vita della macchina stessa.
CARATTERISTICHE

DISTRUZIONE DI CD-ROM/DVD/CARTE DI CREDITO
FUNZIONI AUTOMATICHE
dopo 8 secondi
Dopo quattro ore
CURA E MANUTENZIONE
(Tutti i modelli esclusi i modelli ad alta sicurezza “HS”)
Inserendo i supporti ottici nell’imbocco (2A) si accende la barra
led luminosa (P) e la macchina avvia automaticamente la
distruzione mediante due fotocellule (3A) poste all’interno
dell’imbocco (2A),che leggono il passaggio del materiale da
distruggere e che arrestano automaticamente il gruppo di taglio
a distruzione ultimata,dopo qualche secondo.
La macchina è dotata di un contenitore specifico (12) o (12A)
;fig.1 e fig.2, per il materiale distrutto,che raccolgono i frammenti
di CD/DVD/CARTE DI CREDITO separandoli per facilitare lo
smaltimento differenziato dei materiali.
Tutti i modelli KOBRA 260TS,KOBRA 270TS e KOBRA 310TS
sono dotati delle seguenti funzioni automatiche:
FOTOCELLULE (3) o (3A) per l’avviamento automatico
dell’apparecchio con il solo inserimento dei fogli o supporti
ottici nell’imbocco (2) o (2A) della macchina.
STOP AUTOMATICO in caso di sacco pieno o porta aperta
segnalato da led luminoso (9) o (10) acceso sul pannello di
controllo.
SALVAMOTORE che interrompe il funzionamento della
macchina in caso di surriscaldamenti.(in caso di intervento
del salvamotore,lasciare riposare la macchina per almeno
10/15 minuti,dopo di che l’apparecchio riprendera’ a
funzionare automaticamente).
RITORNO AUTOMATICO antiintasamento che in caso di
inserimento accidentale di una quantita’ superiore di carta
rispetto alla capacita’ massima del modello, interrompe la
corrente al motore elettrico e successivamente esegue per
qualche secondo la retromarcia, per liberare i rulli di taglio.
SISTEMA ENERGY SMART di non utilizzo
dall’ultima distruzione,la macchina si pone automaticamente
in STAND-BY a consumo zero segnalato dal led luminoso (1)
sul pannello di controllo. di non utilizzo
l’apparecchio si scollega automaticamente dalla rete
elettrica.
I distruggi documenti KOBRA 260TS,KOBRA 270TS e KOBRA
310TS non hanno bisogno di manutenzione particolare.
Comunque è buona norma per gli apparecchi con taglio a
frammento e ad alta sicurezza “HS” lubrificare con olio KOBRA
dato in dotazione con gli apparecchi non appena segnalato dal
led luminoso (5), per garantire efficienza e durata nel tempo del
gruppo di taglio.
❍
❍
❍
❍
❍
ACCESSORI
AUTOMATIC OILER;
I distruggi documenti KOBRA 260TS,KOBRA 270TS e KOBRA
310TS con taglio a frammento e ad alta sicurezza “HS” possono
essere dotati a richiesta di uno speciale sistema integrato di
lubrificazione automatica “AUTOMATIC OILER” (di serie sui
modelli KOBRA 310TS) che evita di lubrificare manualmente i
coltelli di taglio.
I modelli equipaggiati con l’accessorio “AUTOMATIC OILER”
sono consegnati con un contenitore con capacita’ da 1 Litro di
olio.
INSTALLAZIONE fig.4
Dopo aver tolto la macchina dall’imballo,posizionare la testata
della macchina sul mobile, inserire il tubetto (17) nel connettore
(14). Prendere il contenitore di olio dato in dotazione con la
macchina, svitare il tappo sigillo ed eliminarlo, inserirvi al suo
interno il tubetto olio (13) e serrare a fondo il tappo (16).
FUNZIONAMENTO;
Dopo aver collegato l’apparecchio alla rete elettrica, premere
l’interruttore ON/OFF (O),la barra led (P) si illumina e la
macchina è pronta per il funzionamento.
Durante i primi minuti di funzionamento, il led luminoso (5)fig.3
potrebbe lampeggiare,in quanto il tubetto di mandata olio non è
ancora completamente pieno.Per accelerarne il riempimento e
spegnere il led OIL (5) far funzionare l’apparecchio a vuoto 3/4
minuti tenendo premuto il tasto FORWARD (7) fig.3.
Ora il vostro distruggi documenti è pronto e con il gruppo di
taglio oliato.
La mancanza di olio nel contenitore viene segnalata dal led OIL
(5) fig.3 lampeggiante.
SOSTITUZIONE CONTENITORE OLIO Fig.4
Aprire la porta. Estrarre il contenitore olio (15) vuoto dalla sua
sede,svitare il tappo(16) in testa al contenitore e sfilarne il
tubetto (13).
Munirsi di un nuovo contenitore olio,svitare il tappo sigillo ed
eliminarlo,inserirvi al suo interno il tubetto olio (13) e serrare a
fondo il tappo (16).
Riposizionare il nuovo contenitore olio (15) nella sua sede e
richiudere la porta.
Ora il Vostro distruggi documenti è nuovamente pronto e con
gruppo di taglio lubrificato.
ATTENZIONE!!! il led luminoso (5) Fig.3 potrebbe, durante i primi
minuti di funzionamento, dopo la sostituzione contenitore olio
(15) continuare a lampeggiare, in quanto il tubetto di mandata
olio non è ancora completamente pieno. Per accelerarne il
riempimento è possibile tenere impegnate le fotocellule (3) o
(3A) per far funzionare a vuoto per almeno 3/4 minuti
consecutivi il distruggi documenti, oppure tenere premuto il
tasto FORWARD (7).
NON usare mai olio sintetico,prodotti a base di benzine
o lubrificanti ad aerosol di nessun tipo all’interno
dell’apparecchio o nelle sue vicinanze.
Pericolo
di incendio
5

ACCESSORI
SHRED GUARD
I distruggi documenti KOBRA 260TS,KOBRA 270TS e KOBRA
310TS possono essere equipaggiati a richiesta con il sistema
“SHRED GUARD”(METAL DETECTION SYSTEM)
Questo sistema rileva la presenza di corpi metallici di qualsiasi
dimensioni,introdotti accidentalmente nell’imbocco carta (2) dei
distruggi documenti e ferma immediatamente la macchina
prima che raggiungano i coltelli di taglio, aumentando la durata
dei coltelli di taglio.
INSTALLAZIONE fig.2
Il sistema SHRED GUARD non richiede alcuna installazione
particolare essendo già predisposto in fabbrica all’interno della
apparecchiatura.
FUNZIONAMENTO;
Dopo aver collegato l’apparecchio alla rete elettrica premere
l’interruttore ON/OFF (O), la barra led (P) iniziera’ a lampeggiare
per circa 30 secondi permettendo al sistema “METAL
DETECTION SYSTEM” di attivarsi.
Dopo che la barra led (P) si spegne il Vostro distruggi documenti
è pronto per l’utilizzo.
Inserendo i fogli nell’imbocco carta (2) si accende la barra led
(P) e la macchina avvia automaticamente la distruzione.
Se accidentalmente nel materiale da distruggere nell’imbocco
carta (2) ci sono punti metallici,graffette o oggetti metallici di
qualsiasi dimensione, la macchina automaticamente si blocca
prima che gli oggetti metallici raggiungano i coltelli di taglio. La
presenza di corpi metallici viene segnalata dalla barra led (P)
lampeggiante.
Premendo il tasto REVERSE (11) la macchina esegue una
retromarcia permettendo all’operatore di togliere manualmente i
corpi metallici presenti sui fogli di carta.
Successivamente la macchina è pronta per la distruzione.
ATTENZIONE!!! All’accensione il sistema SHRED GUARD
necessita di circa 30 secondi per attivarsi.
Durante questo tempo la barra led (P) lampeggia e ogni funzione
di distruzione è preclusa.
PROBLEMA
Il distruggi documenti non si
avvia.
Il distruggi documenti non si
ferma mai.
Riduzione sensibile della
capacita’ di taglio.
COME SI MANIFESTA
❍
❍
❍
❍
❍
❍
Non si accende la barra
led (P) e non si accende il
led di ENERGY SMART (1).
Si accende il led (10).
Si accende il led (9).
Si accende la barra led
luminosa (P).
Indicatore barra led
luminosa (P) accesa,
gruppo in funzione
Capacita’ ridotta rispetto
alla capacita’ rilevata con
gruppo oliato.
CAUSA
❍
❍
❍
❍
❍
❍
❍
❍
Interruttore (O) posizione
OFF
Cavo di alimentazione non
correttamente collegato.
Assenza tensione di
alimentazione.
Portina (C) o (I) non
correttamente chiusa
Sacco pieno (N)o(F).
Motore in protezione
termica.
Materiale e/o sporco
depositato su fotocellule o
tra le fotocellule (3) e (3A).
Mancanza di lubrificazione
su gruppi di taglio
AZIONE
❍
❍
❍
❍
❍
❍
❍
❍
Premere l’interruttore (O)
Verificare se l’inserimento
della spina sulla presa di
alimentazione è corretta.
Verificare se presente la
tensione sulla presa.
Chiudere correttamente la
portina
Vuotare il sacco
Attendere 15 minuti per il
raffreddamento del
motore.
Rimuovere il deposito dalle
fotocellule o liberare le
fotocellule.
Oliare il gruppo di taglio
manualmente e per i
modelli dotati di
accessorio AUTOMATIC
OILER, sostituire il
contenitore olio vuoto con
uno pieno.
Se avete problemi col vostro distruggi documenti,controllate i sintomi ed i rimedi qui di seguito descritti.
Se non riuscite a risolvere il problema in questo modo,contattare il rivenditore Kobra a Voi piu’ vicino.
per tentare di ripararlo.Potreste esporvi a gravi scariche elettriche e
invalidare la vostra garanzia
Non aprite la testata del distruggi documenti
ANOMALIE
6

7
FEATURES
The KOBRA 260TS, 270TS, 310TS, is suitable for shredding
single, and computer printouts as well as CD-ROMS/DVDS and
CREDIT CARDS.
For specifications and cutting capacity,see table on page 22.
For machines with a removable plug, use an easily accessible
power socket near the machine.
- KOBRA 260TS Fig.1
Once the machine has been taken out of its packaging, position
the head of the machine (A) on the cabinet (B).Open the door (C)
and slide the bag frame (D) off its tracks (E).
Fit the plastic bag (F) which comes with the shredder to the bag
frame (D) then slide it back onto the track (E) in fully,position the
container for shredded CD/DVD/CREDIT CARD particles (12) on
the inside of the door and shut the door again (HS models are
not equipped with cutting blades for shredding CD/DVD/CREDIT
CARDS and a separate particle collection bin (12).
- KOBRA 270TS/KOBRA 310TS Fig.2
Once the machine has been taken out of its packaging,position
the head of the machine (G) on the cabinet (H).Open the door (I)
and remove the bag frame (M).
Fit the plastic bag (N) which comes with the shredder to the bag
frame (M) then slide it back onto the track (L).
Push the bag frame (L) in as far as it will go and close the door (I).
The KOBRA 270TS and 310TS (HS models axcluded) are
supplied with a canvas bag for the separate collection of
shredded CD/DVD/CREDIT CARD particles.
All shredders in the KOBRA 260TS, 270TS and 310TS range
come with TOUCH SCREEN tecnology.Machine functions
are activated by simply touching the respective button on the
control panel.
FORWARD: Simply touch the FORWARD button and the
cutting blades operate in the forward direction.
Leave your finger on the button for 7 seconds
and the machine carries out a 30 second
shredding cycle making it possible to shred
trasparent material witch would not
automatically start the machine since it is
invisible to the electronic eyes.
STOP: Touch the STOP button and the machine stops
Instantly.
REVERSE: Touch the REVERSE button and the cutting
blades go into reverse.
OIL: Touch the OIL button and the light (5) goes off
after manual lubrification.Or signals that oil is low
if the machine is equipped with the AUTOMATIC
OILER system.
Once the machine has been plugged in to the mains, press the
ON/OFF button (O),the bar (P) on the control panel lights up and
machine is ready for use.If the machine is then not used for 8
seconds,the bar(P) goes off and the machine is put on stand-by
with zero power consumption and the ENERGY SMART light(1)
comes on.
As soon as any material to be shredded is introduced into the
INSTALLATION
CONTROLS with TOUCH SCREEN tecnology.
USING THE MACHINE Fig.3
❍
❍
❍
❍
❍
throad,the machine comes on again automatically. If the
machine is not used for 4 hours,it switches off automatically from
the mains power supply and the ENERGY SMART light (1) goes
off.
To switch the machine back on press the ON/OFF button (O).
(A COMMON FUNCTION OF ALL THE
KOBRA 260TS/270TS AND 310TS).
When sheets of paper are inserted into the throat (2),the light bar
(P) comes on (if off) and the machine begins shredding
automatically thanks to two electronic eyes (3) located on the
inside of the throat which detect the throughput of sheets of
paper and automatically stop the cutting blades a few seconds
after shredding is finished.
The machine is fitted with a LOAD METER (4) which allows you to
monitor the load capacity of your machine.
When paper is inserted into the throat (2),the lights (4) come on.
The sequence in which the lights (4) come on depends on the
amount of paper inserted into the machine.In order to ensure
optimum shredding,we recommend only the first 4 blue lights be
lit up on the LOAD METER (4).If the paper load increases, the rest
of the lights come on,first the yellow lights,then the red lights to
indicate a paper jam.If the amount of paper inserted axceeds the
load capacity of the machine,the shredder cuts out and the jam
warning light (8) comes on.
The machine then automatically goes into reverse for a few
seconds to free up the cutting blades and stops. Remove the
excess paper from the throat (2) to free the electronic eyes (3)
and then insert a smaller amount of paper into the throat and the
machine automatically starts a new shredding cycle.
All models come with warning lights (5) to tell the operator when
the cutting blades need to be oiled.Just shred a sheet of paper
sprinkled with the KOBRA oil supplied with the machine.Then
press the OIL button (6) to switch off the warning light (5).Now
your shredder is oiled.For models with the built-in oiling system
AUTOMATIC OILER,the warning light (5) flashes when the oil
container is empty and in this case the empty container must be
replaced with a full one.(SEE ACCESSORIES).
About one minute after the replacement of the oil container the
OIL ligth (5) will switch off automatically.
SHREDDING SINGLE SHEETS OF PAPER (FIG.3)
It is recommended to limit jams caused by insertion of axcessive
quantities of paper and to operate the machine below its
maximum shredding capacity in order to prolong the life of the
mechanical parts and the machine itself.

SHREDDING CD/DVD/CREDIT CARDS
AUTOMATIC FUNCTIONS
CARE AND MAINTENANCE
(All models except for HS High Security models)
Insert the optical media into the throat of the machine (2A),the
light bar (P) comes on and the machine starts up automatically
thanks to the electronic eyes located on the inside of the throat
(2A) which detect the presence of material to be shredded and
automatically stop the cutting blades a few seconds after
shredding is finished.
The machine is fitted with a special bin (12) or (12A) for
collecting the particles of CD/DVD/CREDIT CARDS and
separates them in order to allow for separate waste disposal.
All models KOBRA 260TS, KOBRA 270TS, KOBRA 310TS come
equipped with the following automatic functions.
PHOTO CELLS (3) or (3A) to start up the machine
automatically as soon as any sheets of paper or optical
media are inserted into the throat of the machine (2) or (2A).
AUTOMATIC STOP when bag is full or door is open signalled
by illuminated optical indicator (9) or (10) on control panel.
MOTOR SAVE which stops the machine working if it
overheats.(If the motor saver comes on,the machine rests for
at least 10/15 minutes after which time the device restarts
automatically).
AUTOMATIC RETURN anti-jam system in case of accidental
insertion of paper in axcess of the maximum capacity of the
model,cuts off power to the motor and then puts the machine
into reverse for a few seconds in order to free the cutting
rollers.
ENERGY SMART SYSTEM once 8 seconds have passed
since the last shredding,the machine goes on automatic
STAND-BY with zero power consumption as indicated by the
light (1) on the control panel.After four hours of not being
used,the machine automatically shuts down the mains power
supply.
The shredders in the KOBRA 260TS,KOBRA 270TS and KOBRA
310TS range need no special maintenance. However it is
recommended to oil the particle or HS shredder with the KOBRA
oil supplied with the machine as soon as the warning light(5)
comes on to ensure efficient shredding and prolong the life of
the cutting blades.
❍
❍
❍
❍
❍
ACCESSORIES
AUTOMATIC OILER
The shredders in the KOBRA 260TS, KOBRA 270TS and KOBRA
310TS particle cut and HS High Security series can be fitted on
request with a special built-in AUTOMATIC OILER system (which
come as standard on the KOBRA 310TS) eliminating the need
for manual oiling of cutting knives.
Models fitted with the AUTOMATIC OILER are delivered together
with a 1 Litre oil container.
INSTALLATION (FIG.4)
When the machine has been taken out of the packaging,
position the machine head on the cabinet, insert the pipe (17)
into the connector (14). Take the oil container supplied with the
machine, unscrew the seal cap and discard, insert the oil pipe
(13) and tighten the cap completely (16).
OPERATION
Once the machine has been pluggen in to the mains power
supply,press the ON/OFF button (O),the light bar(P) comes on
and the machine is ready to use.
For the first few minutes,the warning light (5) fig.3 might be
flashing because the oil feeder pipe is not yet completely full.to
speed up the process and switch off the OIL warning light (5) run
the machine empty for 3 or 4 minutes by keeping the FORWARD
button (7) fig.3 pressed down.Now your shredder is ready with
oiled cutting blades.
The OIL warning light (5) fig.3 flashes to warn that there is no oil
the container.
REPLACING OIL CONTAINER FIG.4
Open the lid.
Remove the empty oil container (15) from its housing,unscrew
the lid (16) on the top of the container and remove the oil hose
(13).
Provide yourself with a new oil container,unscrew the seal and
dispose of it,insert the oil hose and tighten the lid (16).Replace
the new oil container (15) in its housing and close the lid.Now
your document shredder is ready for use again with oiled cutting
blades.
WARNING!! For the first few minutes,the warning light (5) fig.3
might be flashing because the oil feeder pipe is not yet
completely full.To speed up the process you can activate the
electronic eyes (3) or (3A) and run the machine empty for at least
3 or 4 minutes at a strtch or else keep the FORWARD button (7)
pressed down.
NEVER use synthetic oil, benzene based products or
aerosol lubricants of any kind inside or near the machine.
Fire hazard.
8

ACCESSORIES
SHRED GUARD
The shredders in the Kobra 260TS, Kobra 270TS and Kobra
310TS range can also come fitted on request with the 'SHRED
GUARD' (METAL DETECTION SYSTEM).
This system detects the presence of metal objects of any size
accidentally inserted into the machine (2) and instantly cuts it off
before they reach the cutting blades thus prolonging the life of
the cutting blades.
INSTALLATION Fig.2
The SHRED GUARD requires no special installation since it isì
fitted inside the shredder in the factory.
OPERATION
Once the machine has been plugged into the mains power
supply, press the ON/OFF button (O) and the bar (P) lights up
and begins flashing for about 30 seconds in order to give the
METAL DETECTION SYSTEM time to start up.
As soon as the bar (P) goes off, your shredder is ready for use.
When paper is inserted into the throat (2), the bar (P) lights up
and the machine automatically begins shredding.
If by any chance the material inserted into the throat (2) of the
shredder contains tacks, staples or metal objects of any size
whatsoever, the machine shuts down automatically before these
objects reach the cutting blades. The presence of metal objects
is signalled by the flashing light bar (P).
Press the REVERSE button (11) and the machine goes into
reverse so that the operator can remove the metal objects
present on the sheets of paper.
The machine is now ready for shredding.
WARNING!!! When the machine is first switched on, it takes
about 30 seconds for the SHRED GUARD to start up.
In the meantime, the light bar (P) flashes and no shredding can
be carried out.
PROBLEM
The shredder does not start
The shredder never stops
Signigicant reduction in
shredding capacity.
WHAT HAPPENS
❍
❍
❍
❍
❍
❍
The light bar (P) does not
come on and the ENERGY
SMART light (1) does not
come on
Illuminated optical
indicator (10) comes on.
Illuminated optical
indicator (9) comes on.
Light bar (P) comes on.
Llight bar (P) on,cutting
knives in operation.
Capacity reduced
compared with capacity
when cutting blades are
oiled.
CAUSE
❍
❍
❍
❍
❍
❍
❍
❍
Switch (O) in the OFF
position
Cable not connected
properly
No electrical power
Lid (C) or (I) not closet
properly
Bag full (N) or (F).
Motor in heat
Material and/or dirt
deposited on photo cells
(3) or (3A).
Cutting knives need oiling.
AZIONE
❍
❍
❍
❍
❍
❍
❍
❍
Press the Switch (O)
Check if machine is
plugged in correctly to
power cocker.
Check if the socket is
switched on.
Close the lid properly
Empty the bag
Wait 15 minutes for motor
to cool down.
Remove deposit from
photo cells.
Oil the cutting knives
manually and for models
fitted with the AUTOMATIC
OILER, replace the empty
container with a full one.
If you have any problems with your shredder,check the symptoms and solutions described below.
If this fails to resolve the problem,contact your nearest Kobra dealer.
to try to repair it.You could expose yourself to the risk of severe electric shock and
invalidade your guarantee.
Never open the shredder head
TROUBLESHOOTING
9

EIGENSCHAFTEN
Die modelle KOBRA 260TS,KOBRA 270TS,KOBRA 310TS
dienen zur Vernichtung einzelner Blätter,wie auch von
CDROMs/ DVDs und KREDITKARTEN.
Eigenschaften und Schnittleistung siehe Tabelle auf Seite.22
INSTALLATION
Für die Geräte mit abziehbarem Stecker eine leicht zu
erreichende,in der Nähe des Gerätes befindliche Steckdose
verwenden.
- KOBRA 260TS Abb. 1
Nach Entnahme der Maschine aus der Verpackung, den Kopfteil
der Maschine (A) auf das Möbel (B) stellen.
Die Tür (C) öffnen und die Sackhalterung (D) aus ihrem Sitz mit
Führungen (E) herausziehen.
Den mitgelieferten Plastiksack (F) auf die Sackhalterung (D)
überstülpen und wieder auf den Führungen (E) positionieren.
Die Sackhalterung bis zum Anschlag einschieben, den Behälter
für die Fragmente von CD/DVDs und Kreditkarten (12) an der
Innenseite der Tür anbringen und die Tür schließen.
(Die Modelle HS sind nicht mit Schneidvorrichtungen zur
Vernichtung von CD/DVDs und Sammelbehälter für Fragmente
(12) ausgerüstet).
- KOBRA 270TS / KOBRA 310TS Abb. 2
Nach Entnahme der Maschine aus der Verpackung, den Kopfteil
(G) auf das Möbel (H) stellen.
Die Tür (I) öffnen, den Rahmen (L), so wie in Abb. 2 gezeigt,
herausziehen und die Sackhalterung (M) ausziehen.
Den mitgelieferten Plastiksack (N) auf die Sackhalterung (M)
stülpen und wieder auf dem Rahmen (L) positionieren. Den
Rahmen (L) bis zum Anschlag einschieben und die Tür (I) wieder
schließen. Die Geräte KOBRA 265TS und 310TS
(ausgenommen die Modelle HS) werden mit einem Gewebesack
zum separaten Sammeln von Fragmenten der
CD/DVD/KREDITKARTEN geliefert.
Alle Aktenvernichter KOBRA 260TS, 270TS und310TS sind
mit einer Schalttafel mit Membrantastatur- Technologie
ausgerüstet. Die Funktionen derMaschine werden durch
einfache Berührung der entsprechenden Steuerung auf dem
Bedienfeld eingeschaltet.
FORWARD: Bei Berühren der Taste FORWARD führt das
Gerät die Vorwärtsbewegung der
Schneidvorrichtung aus, wird der Finger etwa 7
Sekunden lang auf der Taste FORWARD
gelassen, dann erfolgt ein Vernichtungszyklus
von etwa 30 Sekunden, durch welchen auch
durchsichtiges Material vernichtet wird, das
sonst den Start der Maschine über die
Photozellen nicht auslösen würde.
STOP: Bei Berühren der Taste STOP hält das Gerät
sofort an.
REVERSE: Bei Berühren der Taste REVERSE führt das
Gerät den Rücklauf der Schneidvorrichtungen
aus.
OIL: Bei Berühren der Taste OIL erlischt dieì
Leuchtdiode (5) nach der manuellen
Schmierung. Oder sie zeigt den Öl-Mangel an,
wenn die Maschine mit dem AUTOMATIC OILER
System ausgerüstet ist
SCHALTTAFEL mit MEMBRANTASTATUR-Technologie
❍
❍
❍
❍
❍
EINSATZ DES GERÄTES Abb. 3
VERNICHTEN EINZELNER BLÄTTER Abb. 3
Nach Anschluss des Gerätes an das elektrische
Versorgungsnetz, den Schalter EIN/AUS (O) drücken, die
LEDLeuchtleiste (P) auf der Schalttafel leuchtet auf und die
Maschine ist betriebsbereit. Wird das Gerät dann nicht
innerhalb von 8 Sekunden benutzt, so erlischt die LED-
Leuchtleiste (P), die Maschine wird in Bereitschaft mit
Nullverbrauch versetzt und die Leuchtdiode ENERGY SMART
(1) leuchtet auf.
Bei Einführen von zu vernichtendem Material, wird die Maschine
automatisch wieder eingeschaltet. Sollte die Maschine mehr als
4 Stunden lang nicht benutzt werden, dann wird die elektrische
Versorgung zur Maschine automatisch unterbrochen und die
Leuchtdiode ENERGY SMART (1) erlischt.
Ein erneutes Einschalten der Maschine erfolgt durch Drücken
des Schalters EIN/AUS (O).
(BEI ALLEN MODELLEN KOBRA 260TS, KOBRA 270TS
und KOBRA 310TS VORHANDENE FUNKTION).
Werden Blätter in die Papieröffnung (2) eingeführt, dann leuchtet
die LED-Leuchtleiste (P) auf (wenn sie erloschen ist) und die
Maschine startet automatisch die Vernichtung mit Hilfe von 2
Photozellen (3), die in der Papieröffnung angeordnet sind und
den Durchlauf der Blätter lesen, und die Schneidvorrichtung,
nach erfolgter Vernichtung, automatisch einige Sekunden
später stoppen.
Die Maschine verfügt über eine Lastanzeige (4) (LOAD METER),
welche die Vernichtungsleistung Ihres Gerätes ständig überwacht.
Beim Einführen von zu vernichtenden Blättern in die
Papieröffnung (2) leuchten die LEDs (4) auf.
Die Abfolge beim Aufleuchten der LEDs (4) geschieht in
Funktion der in die Öffnung eingeführten Papiermenge.
Damit eine ständige und effiziente Vernichtung gewährleistet ist,
empfiehlt es sich, so zu arbeiten, dass nur die Lastanzeige (4)
mit den ersten 4 blauen LEDs aufleuchtet.
Eine Erhöhung der Papiermenge führt entsprechend zum
Aufleuchten der restlichen LEDs, zunächst der gelben und dann
der roten für die Verstopfung.
Wird eine Papiermenge eingeführt, die über der
Vernichtungsleistung des Modells liegt, dann blockiert die
Maschine und die Leuchtdiode (8) der Verstopfung leuchtet auf.
Die Maschine führt dann einige Sekunden lang einen
automatischen Rücklauf aus, um die Schneidvorrichtung zu
befreien, danach hält sie an.
Das überschüssige Papier aus der Öffnung (2) entnehmen, um
die Photozellen (3) frei zu machen, danach weniger Blätter in die
Öffnung eingeben, so kann die Maschine einen neuen
Vernichtungszyklus starten.
Alle Modelle verfügen über eine Leuchtdiode (5), die dem Bediener
anzeigt, wenn die Schneidvorrichtung geölt werden muss, dazu
reicht es, wann der Bediener ein Blatt Papier vernichtet, das vorher
mit dem zur Ausrüstung gehörenden KOBRA-Öl getränkt wurde. Ist
das erfolgt, den Drucktaster OIL (6) drücken, damit die Leuchtdiode
(5) erlischt. Nun ist Ihr Aktenvernichter geölt.
Bei den Modellen mit integrierter Schmierung AUTOMATIC
OILER, beginnt die Leuchtdiode (5) zu blinken, wenn der
Ölbehälter leer ist, in diesem Falle ist der leere Ölbehälter durch
einen neuen zu ersetzen (SIEHE ZUBEHÖR). Etwa 1 Minute nach
dem Austausch des Ölbehälters erlischt die Leuchtdiode OIL (5)
automatisch.
Es empfiehlt sich, die aufgrund zu großer Papiermengen
auftretenden Blockierungen gering zu halten und das Gerät mit
einer Papiermenge zu benutzen, die unterhalb der maximal
zulässigen Vernichtungsmenge liegt, um die Lebensdauer der
mechanischen Teile und der Maschine selbst zu erhalten.
10

VERNICHTEN VON CD-ROM/DVD/KREDITKARTEN
AUTOMATIKFUNKTIONEN
nach 8 Sekunden
Nach vier Stunden
PFLEGE UND WARTUNG
(Alle Modelle mit Ausnahme der Modelle mit hoher Sicherheit
„HS“) Werden die optischen Träger in die Öffnung (2A)
eingegeben, dann leuchtet die LED-Leuchtleiste (P) auf und die
Maschine beginnt automatisch die Vernichtung mit Hilfe der
beiden Photozellen (3A), die in der Öffnung (2A) angeordnet
sind, und die den Durchlauf des zu vernichtenden Materials
lesen und die Schneidvorrichtung automatisch nach erfolgter
Vernichtung einige Sekunden später anhalten.
Die Maschine ist mit einem speziellen Behälter (12) oder (12A),
Abb. 1 und Abb. 2, für das vernichtete Material ausgerüstet,
welcher die Fragmente der CD/DVD/KREDITKARTEN sammelt
und trennt, um die differenzierte Abfallentsorgung des Materials
zu erleichtern.
Alle Modelle KOBRA 260TS, KOBRA 270TS, KOBRA 310TS
verfügen über die folgenden Automatikfunktionen:
PHOTOZELLEN (3) oder (3a) zum automatischen Start des
Gerätes, durch Einführen entweder von Blättern oder von
optischen Trägern in die Eingabeöffnung der Maschine.
AUTOMATISCHER STOP bei vollem Sack oder geöffneter
Tür, angezeigt durch die auf dem Bedienfeld aufleuchtenden
LED-Anzeigen (9) oder (10).
MOTORSCHUTZSCHALTER, der den Betrieb der Maschine
bei Überhitzung unterbricht. (Für den Fall, dass der
Motorschutzschalter ansprechen sollte, ist die Maschine
wenigstens 10/15 Minuten lang ausgeschaltet zu lassen,
danach schaltet sich das Gerät automatisch wieder ein).
AUTOMATISCHER RÜCKLAUF als Antiverstopfungs-
System, das bei einer ungewollt eingegebenen
Papiermenge, welche die maximale Leistung des Modells
überschreitet, die Stromzufuhr zum Elektromotor unterbricht
und anschließend einige Sekunden lang den Rücklauf
auslöst, um so die Schneidrollen zu befreien.
ENERGY SMART SYSTEM der
Nichtnutzung, nach der letzten Vernichtung, wird die die
Maschine automatisch in den STAND-BY mit Nullverbrauch
geschaltet, was auf dem Bedienfeld durch Aufleuchten der
Leuchtdiode (1) angezeigt wird. der
Nichtnutzung wird die elektrische Versorgung des Gerätes
automatisch unterbrochen.
Die Aktenvernichter KOBRA 260TS, KOBRA 270TS und KOBRA
310TS erfordern keine besondere Wartung. Dennoch empfiehlt
es sich, die Geräte mit Fragmentschnitt und mit hoher Sicherheit
„HS“ mit dem zur Ausrüstung der Geräte gehörenden
KOBRA-Öl zu schmieren, sobald das durch die Leuchtdiode (5)
angezeigt wird, um die Funktionstüchtigkeit und die
Lebensdauer der Schneidvorrichtung zu gewährleisten.
❍
❍
❍
❍
❍
Brandgefahr.
ZUBEHÖR
AUTOMATIC OILER
Die Aktenvernichter KOBRA 260TS,KOBRA 270TS und KOBRA
310TS mit Fragmentschnitt und hoher Sicherheit „HS“ können
auf Wunsch mit einem speziell integrierten, automatischen
Schmiersystem „AUTOMATIC OILER” (bei den Modellen KOBRA
310TS serienmäßig) ausgerüstet werden, das die manuelle
Schmierung der Schneidmesser erspart.
Die mit dem „AUTOMATIC OILER” ausgerüsteten Modelle
werden mit einem Behälter ausgeliefert, der über ein
Fassungsvermögen von 1 Liter Öl verfügt.
AUFSTELLUNG Abb. 4
Nach Entnahme der Maschine aus der Verpackung, den Kopf
der Maschine auf das Möbel stellen, das Röhrchen (17) in die
Verbindung (14) einsetzen. Den mit der Maschine gelieferten
Ölbehälter nehmen, den versiegelten Verschluss abschrauben,
diesen entsorgen und die Öltube (13) in den Behälter entleeren,
anschließend den Verschluss (16) fest aufschrauben.
FUNKTION;
Nachdem das Gerät an die elektrische Versorgung
angeschlossen worden ist, den EIN/AUS-Schalter (O) drücken,
die LED-Leuchtleiste (P) leuchtet auf und die Maschine ist
betriebsbereit.
In den ersten Minuten des Betriebs kann die Leuchtdiode (5),
Abb. 3, blinken, da das Vorlaufröhrchen für das Öl noch nicht
vollständig gefüllt ist. Um die Befüllung zu beschleunigen und
die Leuchtdiode OIL (5) auszuschalten, das Gerät im Leerlauf 3-
4 Minuten laufen lassen, indem die Taste FORWARD (7), Abb. 3,
gedrückt gehalten wird.
Nun ist Ihr Aktenvernichter einsatzbereit und die
Schneidvorrichtung geölt.
Der Ölmangel im Behälter wird durch die blinkende Leuchtdiode
OIL (5), Abb. 3, angezeigt.
NACHFÜLLEN VON ÖL IN DEN BEHÄLTER Abb.4
Die Klappe öffnen.
Den leeren Ölbehälter (15) aus seinem Sitz nehmen, den
Öleinfüllstopfen (16) vom oberen Teil des Behälters
abschrauben und das Ölröhrchen herausnehmen.
Einen neuen Ölbehälter nehmen, den versiegelten Verschluss
abschrauben und beseitigen, dann das Ölröhrchen in den
Behälter einsetzen und den Öleinfüllstopfen (16) fest
verschließen.
Den Ölbehälter (15) wieder in seinem Sitz positionieren und die
Klappe schließen.
Nun ist Ihr Aktenvernichter mit geschmierter Schneidvorrichtung
wieder einsatzbereit.
ACHTUNG !!! Die Leuchtdiode (5) könnte während der ersten
Minuten des Betriebs nach dem Austausch des Ölbehälters (15)
blinken, da das Vorlaufröhrchen für das Öl noch nicht
vollständig gefüllt ist. Um die Befüllung zu beschleunigen,
können die Photozellen (3) oder (3A) aktiviert werden, um auf
diese Weise den Aktenvernichter im Leerlauf wenigstens 3-4
Minuten nach der Vernichtung von Akten laufen zu lassen, bzw.
indem die Taste FORWARD (7) gedrückt gehalten wird.
KEIN synthetisches Öl, Produkte auf Benzinbasis oder Aerosol-
Schmiermittel irgendeiner Art im Inneren des Gerätes oder in
dessen Nähe verwenden.
11

ZUBEHÖR
SHRED GUARD
Die Aktenvernichter KOBRA 260TS, KOBRA 270TS und KOBRA
310TS können auf Anfrage mit dem „SHRED GUARD“ System
(METAL DETECTION SYSTEM) ausgerüstet werden. Dieses
System erkennt Metallkörper jeder Art und Abmessung, die
unbeabsichtigt in die Papieröffnung (2) des Aktenvernichters
eingegeben werden, und blockiert sofort die Maschine, bevor
sie die Schneidmesser erreichen, was die Lebensdauer
derselben erhöht.
INSTALLATION Abb. 2
Für das SHRED GUARD System ist keine besondere Installation
erforderlich, da es bereits im Werk in das Gerät eingebaut wird.
FUNKTION
Nach Anschluss des Gerätes an das elektrische
Versorgungsnetz, den Schalter EIN/AUS (O) drücken, die
LEDLeuchtleiste (P) beginnt etwa 30 Sekunden lang zu blinken,
um das „METAL DETECTION SYSTEM“ zu aktivieren.
Wenn die LED-Leuchtleiste (P) erlischt, ist Ihr Aktenvernichter
einsatzbereit.
PROBLEM
Der Aktenvernicht er schaltet
sich nicht ein
Der Aktenvernicht
er stoppt nicht.
Erhebliche Verringerung
der Schneidleistung
WIE ÄUSSERT SICH DAS
❍
❍
❍
❍
❍
❍
Die LED-Leiste (P) leuchtet
nicht auf und auch die
LEDLeuchte ENERGY
SMART (1) leuchtet nicht
auf.
Das LED (10) leuchtet auf.
Das LED (9) leuchtet auf.
Die LED-Leiste (P)
leuchtet auf.
Die LED-Diodenanzeige
(P) leuchtet, das Gerät ist
in Betrieb
Verringerte Leistung im
Vergleich zu der, die bei
geölter Einheit festgestellt
wird.
URSACHE
❍
❍
❍
❍
❍
❍
❍
❍
Schalter (O) Stellung AUS
Kabel nicht richtig
angeschlossen
Keine Versorgungsspannung
Vorhanden.
Klappe nicht einwandfrei
Geschlossen.
Sack its voll.
Motor hat den
Thrmoschutzschalter
ausgelost
Material und/oder
Schmutz verdeckt
Photozellen (3) oder (3a).
Die Schneidvorrichtung ist
ohne Schmierung
ABHILFE
❍
❍
❍
❍
❍
❍
❍
❍
Den Schalter (O) drücken
Kontrollieren,ob der
Stecker richtig in der
Steckdose sitzt.
Prufen,ob die Steckdose
mit Strom Versorgt wird.
Die Klappe richtig
schließen
Den Sack entleeren
15 Minuten warten, bis
sich der Motor abgekühlt
hat.
Die Ablagerungen von den
Photozellen entfernen.
Die Schneidvorrichtung
manuell ölen, bei den
Modellen, die mit dem
Zubehör AUTOMATIC OILER
ausgerüstet sind, den leeren
Ölbehälter durch einen
vollen austauschen.
Wenn an Ihrem Aktenvernichter Probleme auftreten sollten, dann überprüfen Sie bitte die nachstehend beschriebenen
Symptome und Abhilfen.Sollten Sie das Problem auf diese Weise nicht lösen können, dann wenden Sie sich bitte an
einen Kobra-Händler in Ihrer Nähe. , um diesen selbst zu reparieren.
Sie könnten sich dadurch schweren elektrischen Schlägen aussetzen und die Garantie würde verfallen.
Den Kopfteil des Aktenvernichters nicht öffnen
FUNKTIONSSTÖRUNGEN
Werden nun Blätter in die Papieröffnung (2) eingegeben, dann
leuchtet die LED-Leuchtleiste (P) auf und die Maschine startet
automatisch mit der Vernichtung.
Befinden sich beim Durchlauf der Papieröffnung (2) in dem zu
vernichtenden Material versehentlich Heftklammern,
Büroklammern oder andere Gegenstände aus Metall jeder Art
und Abmessung, dann blockiert die Maschine automatisch,
bevor die Gegenstände zu den Schneidmessern gelangen
können. Das Vorhandensein von Metallkörpern wird durch eine
blinkende LED-Leuchtleiste (P) angezeigt.
Durch Drücken der Taste REVERSE (11) führt die Maschine
einen Rücklauf aus, dadurch hat der Bediener die Möglichkeit,
die unter den Papierblättern befindlichen Metallkörper manuell
zu entfernen.
Danach ist die Maschine für die Vernichtung bereit.
ACHTUNG !!! Nach Einschalten braucht das SHRED GUARD
System etwa 30 Sekunden um betriebsbereit zu sein. Während
dieser Zeit blinkt die LED-Leuchtleiste (P) und jede
Vernichtungsfunktion ist unterbunden.
12

CARACTERÍSTICAS
Los modelos kobra 260TS,270TS,310TS son destructores de
documentos adecuados para la destrucción tanto de hojas
individuales y tabulados de ordenador 9”1/2, como de CD-ROM
/ DVD y TARJÉTAS DE CRÉDITO.
Para las características y capacidad de corte véase tabla en
pág.22
INSTALACIÓN
Para aparatos con enchufe desconectable, utilice un enfuche
fácilmente accesible y cerca del mismo aparato.
- KOBRA 260TS Fig.1
Después de haber quitado la máquina del embalaje, colocar la
cabeza de la máquina (A) en el mueble (B).
Abrir la puerta (C), extraer el cuadrado porta-bolsa (D) de su
sede de deslizamiento (E).
Rebordear la bolsa de plástico (F) dotada, en el cuadrado
portabolsas (D) y volverlo a colocar en los raíles (E). Empujar el
cuadrado porta-bolsa hasta el final del recorrido, colocar el
contenedor de fragmentos CD/DVD y tarjetas de crédito (12) en
el lado interno de la puerta y cerrarla.
Los modelos HS no están equipados con grupos de corte para
la destrucción de CD/DVD / TARJETAS DE CRÉDITO y de
bandeja de recogida de fragmentos(12).
- KOBRA 270TS / KOBRA 310TS Fig.2
Después de haber quitado la máquina del embalaje, colocar la
cabeza (G) en su mueble (H).
Abrir la puerta (I), extraer el bastidor (L), como se indica en la
figura 2, extraer el cuadrado porta-bolsa (M).
Rebordear la bolsa de plástico (N) dotada, en el cuadrado
portabolsas (M) y volverlo a colocar en el bastidor (L).Empujar el
bastidor (L) hasta el final de carrera y cerrar la puerta (I). Los
aparatos KOBRA 265TS y 310TS (excluidos los modelos HS)
están equipados con una bolsa de tela para la recogida
separada de fragmentos CD/DVD/TARJETAS DE CRÉDITO.
Todas las destructoras de documentos KOBRA
260TS,270TS y 310TS están equipadas con un cuadro de
mandos con tecnología TOUCH SCREEN. Las funciones de
la máquina se activan rozando el relativo mando en el panel
de control.
FORWARD: rozando la tecla FORWARD el aparato realiza la
marcha hacia delante de corte, pulsando la tecla
FORWARD durante unos 7 segundos, la
máquina lleva a cabo un ciclo de destrucción de
unos 30 segundos, permitiendo la destrucción
de material transparente que no podría activar la
máquina mediante las fotocélulas.
STOP: rozando la tecla STOP el aparato se para
inmediatamente
REVERSE: rozando la tecla REVERSE el aparato lleva a
cabo una marcha atrás del grupo de corte.
OIL: rozando la tecla OIL se apaga el led (5) después
de la lubricación manual. O señala la falta de
aceite si la máquina está dotada con el sistema
AUTOMATIC OILER.
Después de haber conectado el aparato a la red eléctrica,
pulsar el interruptor ON/OFF (O), la barra led (P) en el panel de
mando se ilumina y la máquina está lista para funcionar.
CUADRO DE MANDOS con tecnología TOUCH SCREEN.
USO DEL APARATO Fig.3
❍
❍
❍
❍
❍
Sucesivamente, si el aparato no se utiliza durante 8 segundos la
barra led (P) se apaga poniendo la máquina en standby con
consumo cero, iluminando el led de ENERGY SMART (1).
Introduciendo el material que se debe destruir, la máquina se
reactiva automáticamente. Si la máquina no se utiliza durante
cuatro horas, la máquina se desconecta automáticamente de la
red eléctrica, apagando el led ENERGY SMART (1).
Para volver a encender la máquina, pulsar el interruptor ON/OFF (O).
(FUNCIÓN COMÚN A TODOS LOS MODELOS KOBRA 260TS,
KOBRA 270TS y KOBRA 310TS).
Introduciendo las hojas en la embocadura de papel (2) se
enciende la barra led luminosa (P) (si está apagada) y la
máquina automáticamente pone en marcha la destrucción,
mediante dos fotocélulas (3), colocadas dentro de la misma
embocadura, que leen el pasaje de las hojas y que paran
automáticamente el grupo de corte, una vez que la destrucción
ha finalizado, después de algunos segundos.
La máquina está dotada de un señalador de carga (4) (LOAD
METER), que permite tener bajo control, constantemente, la
capacidad destructiva de su aparato.
Introduciendo las hojas que tiene que destruir en la
embocadura de papel (2) se iluminan los led (4).
La secuencia de encendido de los led (4) depende de la
cantidad de papel introducido en la embocadura.
Para lograr una destrucción constante y eficiente, se
recomienda mantener el señalador de carga (4) con los
primeros 4 led azul encendidos.
Si aumenta la cantidad de papel, consiguientemente se
iluminarán los led restantes; primero los amarillos y después el
led rojo de atasco.
Si se introduce una cantidad de hojas superior a la capacidad
de destrucción del modelo, la misma máquina se bloquea y se
ilumina el led (8) de atasco.
Entonces, la máquina realiza una marcha atrás automática
durante algún segundo, para liberal el grupo de corte, después
de que se para.
Quitar la hoja en exceso de la embocadura (2) para liberar las
fotocélulas (3), sucesivamente introducir una cantidad menor
de hojas en la misma embocadura, y automáticamente la
máquina reparte para el ciclo de destrucción.
Todos los modelos están dotados de señalador de led luminoso
(5) que avisa al operador cuando el grupo de corte necesita
lubrificación, es suficiente que el operador destruya una hoja de
papel impregnada de aceite KOBRA, que está en dotación, con
la máquina.
Una vez terminada esta operación, tocar el botón OIL (6) para
apagar el led luminoso (5). Ahora su destructora de documentos
está lubrificada.
Para los modelos con el sistema integrado de lubrificación
AUTOMATIC OILER, el led luminoso (5) parpadea cuando el
contenedor de aceite está vacío, en este caso es necesario
sustituir el contenedor de aceite vacío con uno nuevo. (VÉASE
ACCESORIOS).
Después de 1 minuto de la sustitución del contenedor de aceite
el led OIL (5) se apagará automáticamente.
DESTRUCCIÓN DE HOJAS INDIVIDUALES Fig.3
Se aconseja limitar los bloqueos debidos a introducción
excesiva de hojas y hacer funcionar el aparato por debajo de la
máxima capacidad destructora con el fin de preservar la
duración de los órganos mecánicos y la vida de la misma
máquina.
13

DESTRUCCIÓN DE CD-ROM/DVD/TARJETAS DE CRÉDITO
FUNCIONES AUTOMÁTICAS
CUIDADO Y MANTENIMIENTO
(Todos los modelos excluidos los modelos de alta seguridad “HS”)
Introduciendo los soportes ópticos en la embocadura (2A) se
enciende la barra led luminosa (P) y la máquina pone en marcha
automáticamente la destrucción mediante dos fotocélulas (3A)
colocadas en el interior de la embocadura (2A), que leen el
pasaje del material que tienen que destruir y que paran
automáticamente el grupo de corte, una vez que la destrucción
ha finalizado, después de algunos segundos.
La máquina está dotada de un contenedor específico (12) o
(12A); fig.1 y fig.2, para el material destruido, que recogen los
fragmentos de CD/DVD/TARJETAS DE CRÉDITO, separándolos
para facilitar la eliminación diferenciada de los materiales.
(Tutos los modelos Kobra 260TS,270TS,310TS estàn dotados
de las siguientes funciones automàticas.)
FOTOCÉLULAS (3) o (3a) para el encendido automática del
aparato al introducir las hojas o soportes ópticos en la
entrada de la máquina.
STOP AUTOMÁTICO en caso de saco lleno o puerta abierta
señalado por el led luminoso (9) o (10) encendido en el panel
de control.
SALVAMOTOR que interrumpe el funcionamiento de la
máquina en caso de recalentamiento. (En caso de
intervención del salvamotor, deje reposar la máquina
durante al menos 10/15 minutos, después de que el aparato
vuelva a funcionar en automático).
REGRESO AUTOMATICO anti-atascamiento que en caso de
introducción accidental de una cantidad superior de hojas
respecto a la capacidad máxima del modelo, interrumpe la
corriente al motor eléctrico y sucesivamente realiza durante
unos segundos la marcha atrás, para liberar los rodillos de
corte.
SISTEMA ENERGY SMART después de 8 segundos de no
uso de la última destrucción, la máquina se pone
automáticamente en STAND-BY, con consumo cero,
señalado por el led luminoso (1) en el panel de control.
Después de cuatro horas de no uso, el aparato se
desconecta automáticamente.
Las destructoras de documentos KOBRA 260TS, KOBRA 270TS
y KOBRA 310TS no necesitan un mantenimiento especial.
En todo caso, se recomienda para los aparatos con corte en
fragmentos y de alta seguridad “HS” lubricar con aceite KOBRA,
incluido en dotación con los aparatos, nada más que lo señale
el led luminoso (5), para garantizar eficiencia y vida útil del
grupo de corte.
❍
❍
❍
❍
❍
ACCESORIOS
AUTOMATIC OILER
Las destructoras de documentos KOBRA 260TS,KOBRA 270TS
y KOBRA 310TS con corte de fragmento y de alta seguridad
“HS” pueden estar dotadas, a petición, de un sistema integrado
especial de lubrificación automática “AUTOMATIC OILER” (de
serie en los modelos KOBRA 310TS) que evita lubrificar
manualmente los cuchillos de corte.
Los modelos equipados con el accesorio “AUTOMATIC OILER”
se entregan con un contenedor con capacidad de 1 Litro de
aceite.
INSTALACIÓN fig.4
Después de haber desembalado la máquina, colocar el cabezal
de la máquina en el mueble, introducir el tubo (17) en el
conector(14).Coger el contenedor de aceite, que está incluido
con la máquina, desenroscar el tapón cerrado herméticamente
y eliminarlo, introducir en su interior el tubo de aceite (13) y
apretar a fondo el tapón (16).
FUNCIONAMENTO;
Después de haber conectado el aparato a la red eléctrica,
pulsar el interruptor ON/OFF (O), la barra led (P) se ilumina y la
máquina está lista para el funcionamiento.
Durante los primeros minutos de funcionamiento, el led
luminoso (5)fig.3 podría lampadear, dado que el tubo de caudal
de aceite aún no está totalmente lleno. Para acelerar el
rellenado y apagar el led OIL (5) poner en funcionamiento el
aparato en vacío 3/4 minutos, teniendo pulsada la tecla
FORWARD (7) fig.3.
Ahora su destructora de documentos está lista y con el grupo de
corte lubrificado.
La falta de aceite en el contenedor se señala por el parpadeo del
led OIL (5) fig.3.
SUSTITUCIÓN RECIPIENTE ACEITE
Abra la puerta.
Extraiga el recipiente aceite (15) vacío de su sede, destornille el
tapón (16) en cabeza del recipiente y saque el tubo de
aceite(13).
Dótese de un nuevo recipiente de aceite, destornille el tapón
cerrado y elimínelo, introduzca en su interior el tubo de
aceite(13) y apriete a fondo el tapón (16).
Coloque el nuevo recipiente de aceite (15) en su sede y cierre la
puerta (A). Ahora su destructor de documento está de nuevo
listo y con un grupo de corte lubrificado.
¡¡¡ATENCIÓN !!! el led luminoso (5) podría, durante los primeros
minutos de funcionamiento, después de la sustitución del
contenedor aceite (15), dado que el tubo de caudal de aceite
aún no está totalmente lleno. Para acelerar el rellenado es
posible activar las fotocélulas (3) ó (3A) para poner en
funcionamiento el aparato en vacío durante, al menos, 3/4
minutos consecutivos, la destructora de documentos, o bien
teniendo pulsada la tecla FORWARD (7).
No utilice nunca aceite sintético, productos a base de
gasolinas o lubrificantes de aerosol de ninguna clase dentro
del aparato o cerca de éste.
Peligro de
incendio.
14

ACCESORIOS
SHRED GUARD
Las destructoras de documentos KOBRA 260TS,KOBRA 270TS
y KOBRA 310TS pueden estar equipados, a solicitud del cliente,
con el sistema “SHRED GUARD” (METAL DETECTION SYSTEM)
Este sistema detecta la presencia de cuerpos metálicos de
cualquier dimensión, introducidos accidentalmente en la
embocadura de papel (2) de las destructoras de documentos y
para, inmediatamente, la máquina antes de que alcancen las
cuchillas de corte, aumentando la duración de las cuchillas de
corte.
INSTALACIÓN fig.2
El sistema SHRED GUARD no necesita ninguna instalación
especial, dado que en su interior está predispuesto de fábrica
con todos los equipos.
FUNCIONAMIENTO;
Después de haber conectado el aparato a la red eléctrica,
pulsar el interruptor ON/OFF (O), la barra led (P) empezará a
parpadear durante unos 30 segundos, permitiendo que el
sistema “METAL DETECTION SYSTEM” se active.
Después de que la barra (P) se apague, su destructora de
documentos estará lista para ser utilizada.
Introduciendo las hojas en la embocadura del papel (2) se
enciende la barra led (P) y la máquina pone en marcha
automáticamente la destrucción.
Si accidentalmente en el material que se tiene que destruir en la
embocadura del papel (2) hay grapas, clips u objetos metálicos
de cualquier dimensión, la máquina automáticamente se
bloquea, antes que estos objetos metálicos alcancen las
cuchillas de corte. La presencia de cuerpos metálicos se señala
por el parpadeo de la barra led (P).
Pulsando la tecla REVERSE (11) la máquina realiza la marcha
atrás, permitiendo al operador quitar manualmente los cuerpos
metálicos presentes en las hojas de papel.
Sucesivamente, la máquina está lista para la destrucción.
¡¡¡ATENCIÓN!!! Al encenderse, el sistema SHRED GUARD
necesita unos 30 segundos para activarse. Durante este tiempo
la barra led (P) parpadea y todas las funciones de destrucción
están interrumpidas.
PROBLEMA
El destructor de documentos
no se pone en marcha.
El destructor de documentos
no se para.
Reducción sensible de la
capacidad de corte.
CÓMO SE MANIFESTA
❍
❍
❍
❍
❍
❍
No se enciende la barra
led (P) y no se enciende el
led de ENERGY SMART
(1).
Se enciende el led (10).
Se enciende el led (9).
Se enciende la barra led
luminosa (P).
Indicador barra led luminosa
(P) encendida,grupo en
funcionamiento
Capacidad reducida
respecto a la capacidad
detectada con grupo
aceitador.
CAUSA
❍
❍
❍
❍
❍
❍
❍
❍
❍
Interruptor (O) posición
OFF
Cable no correctamente
conectado.
Ausencia de tensión de
alimentación.
Puerta (C) o (I) no cerrada
correctamente.
Saco lleno (N) o (F).
Motor en protección
térmica.
Material y/o sucio
depositado en las
fotocélulas (3) o (3a).
Falta de lubricación en
grupos de corte
ACCIÓN
❍
❍
❍
❍
❍
❍
❍
❍
Pulsar el interruptor (O)
Comprobar que la
inserción del enchufe en
la toma de alimentación
sea correcta.
Comprobar si presente la
tensión en el enchufe.
Cerrar correctamente la
puerta
Vaciar el saco.
Esperar 15 minutos para
que se enfríe el motor.
Quitar el depósito de las
fotocélulas.
Engrasar el grupo de corte
manualmente y para los
modelos dotados del
accesorio AUTOMATIC
OILER, sustituir el
contenedor aceite vacío
con uno lleno.
Si tiene problemas con vuestro destructor de documentos, compruebe los síntomas y remedio que se describen
a continuación. Si no logra resolver el problema de esta manera, contacte al revendedor Kobra a Voi más cercano.
para intentar repararlo.
Podría exponerse a graves descargas eléctricas e invalidar su garantía
No abra la cabeza del destructor de documentos
ANOMALÍAS
15

CARACTÉRISTIQUES
Les modèles kobra 260TS,270TS,310TS sont des destructeurs
de documents indiqués pour la destruction de feuilles simples,
de listings 9”1/2, de CD-ROM / DVD et de CARTES DE CRÉDIT.
Pour les caractéristiques et les capacités de coupe, consulter le
tableau à la page 22
Pour les appareils électriques, utiliser une prise de courant
facilement accessible et proche de l’appareil.
- KOBRA 260TS Fig.1
Après avoir déballé la machine, placer la tête de la machine (A)
sur le meuble (B).
Ouvrir la porte (C), extraire le cadre porte-sac (D) de la glissière
(E).
Remettre le sac en plastique (F), sur le cadre porte-sac (D) et
replacer ce dernier sur la glissière (E). Pousser jusqu’au fond le
cadre porte-sac, placer le récipient destiné à récupérer les
fragments de CD/DVD et de cartes de crédit (12) sur la partie de
la porte dirigée vers l’intérieur de la machine, et refermer la
porte.
(les modèles HS ne sont pas dotés de groupes de coupe pour
détruire les CD/DVD / CARTES DE CREDIT, ni de récipients
destinés à récupérer les fragments des matériaux (12).
- KOBRA 270TS / KOBRA 310TS Fig.2
Après avoir déballé la machine, placer la tête (G) de la machine
sur le meuble (H).
Ouvrir la porte (I),extraire la structure (L) comme indiquée sur le
figure 2 ci-jointe, extraire le cadre porte-sac (M).
Remettre le sac en plastique (N), sur le cadre porte-sac (M) et le
remettre sur le cadre (L).
Pousser le cadre (L) jusqu’au fond, et refermer la porte (I).
Les appareils KOBRA 265TS et 310TS (exceptés les modèles
HS ) sont fournis avec un sac en tissu destiné au tri sélectif des
fragments de CD/DVD/CARTES DE CREDIT.
Tous les destructeurs de documents KOBRA 245TS,265TS
et 310TS sont équipés d’un tableau de commande doté de la
fonction TOUCH SCREEN. Les fonctions de la machine sont
activées en appuyant sur les boutons correspondants sur le
panneau de contrôle.
FORWARD: en appuyant sur le touche FORWARD, l’appareil
fait avancer le groupe de coupe ; en continuant à
appuyer sur la touche FORWARD pendant
environ 7 secondes, la machine réalise un cycle
de destruction d’environ 30 secondes,
permettant ainsi la destruction du matériel
transparent.
STOP: en appuyant sur la touche STOP, l’appareil
s’arrête immédiatement.
REVERSE: En appuyant sur la touche REVERSE l’appareil
fait revenir en arrière les groupes de coupe.
OIL: en appuyant sur la touche OIL, le voyant (5)
s’éteint après la lubrification manuelle. O signale
l’absence d’huile si la machine est dotée de la
fonction AUTOMATIC OILER.
INSTALLATION
TABLEAU DE COMMANDE doté de la
fonction TOUCH SCREEN.
❍
❍
❍
❍
❍
UTILISATION DE L’APPAREIL Fig.3
DESTRUCTION DES FEUILLES SIMPLES Fig.3
Après avoir branché l’appareil à la prise de courant, appuyer sur
l’interrupteur ON/OFF (O),le voyant (P) sur le panneau de
commande s’allume et la machine est prête à l’emploi.
Si l’appareil n’est ensuite plus utilisé pendant plus de 8
secondes, la barre lumineuse (P) s’éteint, mettant ainsi la
machine en veille afin de réduire la consommation à un niveau
presque nul. Le voyant d’ENERGY SMART (1) s’allume alors.
Lorsqu’on insère le matériel à détruire, la machine se réactive
automatiquement. Dans le cas où la machine n’est plus utilisée
pendant plus de quatre heures, la machine se déconnecte, et
par conséquent le voyant ENERGY SMART (1) s’éteint.
Pour ré-allumer la machine, appuyer sur l’interrupteur ON/OFF
(O).
(FONCTION COMMUNE A TOUS LES MODELES KOBRA
260TS, KOBRA 270TS et KOBRA 310TS).
Lorsqu’on insère les feuilles dans l’ouverture (2), la barre
lumineuse (P) s’allume (si elle est éteinte) et la machine
commence automatiquement un cycle destruction, grâce à
deux cellules photoélectriques (3) placées à l’intérieur de
l’ouverture, qui enregistrent le passage des feuilles et qui
arrêtent automatiquement le groupe de coupe au bout de
quelques secondes.
La machine est équipé d’un voyant spécial (4) (LOAD METER),
qui permet de contrôler la capacité de destruction de l’appareil.
Lorsqu’on insère les feuilles à détruire dans l’ouverture (2), les
voyants (4) s’allument.
L’allumage des voyants (4) est proportionnelle à la quantité de
papier insérée dans l’ouverture.
Pour une destruction constante et efficace, on conseille de
regarder (4) si les 4 premiers voyants bleu sont bien allumés.
Si la quantité de papier augmente, les voyants restants
s’allumeront; les premiers à s’allumer seront les voyants jaunes,
puis le voyant rouge.
Au cas où on insère une quantité de papier supérieure à la
capacité de destruction de l’appareil, la machine se bloque et le
voyant (8) s’allume. La machine effectue donc une marche en
arrière automatique pendant quelques secondes pour libérer le
groupe de coupe, puis elle s’arrête.
Enlever le papier en excès au niveau de l’ouverture (2) pour
libérer les cellules photoélectriques (3), insérer ensuite une
quantité moins importante de papier dans l’ouverture. La
machine repart automatiquement.
Tous les modèles sont équipés de voyants lumineux (5). Quand
le groupe de coupe a besoin d’être lubrifier, il suffit que
l’opérateur détruise une feuille de papier imbibée d’huile
KOBRA fournie avec la machine.
Une fois réalisée cette opération, appuyer sur la touche OIL (6)
pour éteindre le voyant lumineux (5). Votre destructeur de
documents est maintenant graissé.
Pour les modèles possédant la fonction intégrée de lubrification
AUTOMATIC OILER, le voyant lumineux (5) clignote quand le
réservoir d’huile est vide ; dans ce cas, il est nécessaire de
remplacer le réservoir d’huile vide. (VOIRE ACCESSOIRES).
Environ 1 minute après la remplacement du réservoir d’ huile, le
voyant OIL (5) s’éteint automatiquement.
Il est conseillé de limiter les blocages dus à une introduction
excessive de papier et de faire fonctionner l’appareil en
dessous de sa capacité de coupe maximale, afin de préserver la
durée de vie des pièces mécaniques et de l’appareil.
16

ACCESSORIES
AUTOMATIC OILER
Les destructeurs de documents KOBRA 260TS, KOBRA 270TS
et KOBRA 310TS à coupe croisée haute sécurité “HS” peuvent
être équipés sur demande d’un système intégré de lubrification
automatique “AUTOMATIC OILER” (de série sur les modèles
KOBRA 310TS) pour éviter de lubrifier manuellement les
couteaux de coupe.
Les modèles équipés de l’accessoire “AUTOMATIC OILER” sont
livrés avec un réservoir d’huile d’une capacité de 1 litre.
INSTALLATION fig.4
Après avoir déballé la machine, placer la tête de la machine sur
le meuble et insérer le tube (17) dans le connecteur (14).
Prendre le réservoir d’huile fourni avec l’appareil, dévisser le
bouchon scellé et l’éliminer. Y introduire le tube d’huile (13) et
serrer le bouchon à fond (16).
FONCTIONNEMENT.
Après avoir branché l’appareil à la prise de courant, appuyer sur
l’interrupteur ON/OFF (O), la barre lumineuse (P) s’allume et la
machine est prête à l’emploi.
Durant les premières minutes de fonctionnement, il se peut que
le voyant lumineux (5)fig.3 clignote, car le tube d’émission
d’huile n’est pas encore complètement plein. Pour accélérer son
remplissage et éteindre le voyant OIL (5) faire fonctionner
l’appareil à vide pendant 3/4 minutes, tout en continuant à
appuyer sur la touche FORWARD (7) (voire fig.3).
Votre destructeur de documents est désormais prêt à l’emploi,
avec un groupe de coupe graissé.
L’absence d’huile dans le réservoir est signalée par le voyant
OIL (5)(voire fig.3) qui clignote.
REMPLACEMENT DU RESERVOIRD’HUILE
Ouvrir la porte.
Retirer le réservoir d’huile (15) vide, dévisser le bouchon (16)
situé sur la tête du réservoir et extraire le petit tube d’huile.
Se munir d’un nouveau réservoir d’huile, dévisser le bouchon et
l’éliminer, insérer à l’intérieur le tube d’huile et serrer à fond le
bouchon (16).
Remettre le nouveau réservoir d’huile (15) à sa place et refermer
la porte .
Votre destructeur de documents est désormais prêt à l’emploi,
avec un groupe de coupe graissé.
ATTENTION !!! Il se peut que le voyant lumineux (5) continue à
clignoter, durant les premières minutes de fonctionnement,
après le changement d’un réservoir d’huile (15), car le tube
d’émission d’huile n’est pas encore complètement plein. Pour
accélérer son remplissage, il suffit d’activer les cellules
photoélectriques (3) ou (3A) pour faire fonctionner le
destructeur de documents à vide pendant au moins 3/4
minutes, ou bien d’appuyer sur la touche FORWARD (7)
NE JAMAIS utiliser de l’huile synthétique, des produits à base
d’essence ou des lubrifiants en aérosol, de quelque type que ce
soit, à l’intérieur de l’appareil ou à proximité de celui-ci.
Risque
d’incendie.
DESTRUCTION DE CD-ROM/DVD/CARTES DE CREDIT
FONCTIONS AUTOMATIQUES
8 secondes après
quatre heures
(Tous les modèles exceptés les modèles possédant la norme de
haute sécurité “HS”)
Lorsque les supports optiques sont introduits dans l’ouverture
(2A), la barre lumineuse (P) s’allume et la machine commence
automatiquement la destruction du matériel grâce à deux
cellules photoélectriques (3A) placées à l’intérieur de
l’ouverture (2A). Elles enregistrent le passage du matériel à
détruire et arrêtent automatiquement le groupe de coupe
quelques secondes après la fin de la destruction du papier.
La machine est dotée d’un récipient spécial (12) ou (12A),( voire
fig.1 et fig.2) permettant de récupérer les fragments de
CD/DVD/CARTES DE CREDIT et de les séparer pour faciliter le
tri sélectif des matériaux.
Tous les modèles Kobra 260TS,270TS,310TS sont dotès des
fonctions automatiques suivantes.
CELLULES PHOTOELECTRIQUES (3) ou (3a) pour la mise en
route automatique de l’appareil, en introduisant seulement
des feuilles ou des supports optiques dans l’ouverture.
ARRÊT AUTOMATIQUE lorsque le sac est plein ou la porte
ouverte, signalé par une led (9) ou (10) qui s’allume sur le
panneau de commande.
PROTECTION THERMIQUE DU MOTEUR pour interrompre le
fonctionnement de la machine en cas de surchauffe. (En cas
d’intervention de la protection thermique du moteur, laisser
refroidir l’appareil pendant 10/15 minutes au moins, puis ce
dernier se remettra automatiquement en marche).
RETOUR AUTOMATIQUE anti-bourrage qui coupe le courant
au moteur électrique en cas d’introduction accidentelle
d’une quantité de feuilles supérieure à la capacité maximale
du modèle, puis fait marche arrière pendant quelques
secondes pour libérer les cylindres de coupe.
FONCTION ENERGY SMART: la
destruction du dernier document, la machine se met
automatiquement en VEILLE pour réduire la consommation
de courant à un niveau pratiquement nul; Le voyant lumineux
(1), situé sur le panneau de contrôle, s’allume alors. S’il n’est
plus utilisé pendant plus de , l’appareil se
déconnecte automatiquement.
ENTRETIEN ET MAINTENANCE
Les destructeurs de documents KOBRA 260TS,KOBRA 270TS
et KOBRA 310TS n’ont pas besoin d’entretien ou de
maintenance particuliers.
Il est toutefois préférable de lubrifier les appareils possédant la
norme de haute sécurité « HS », avec de l’huile KOBRA fournie
avec les appareils, dès que le voyant lumineux (5) s’allume, afin
de garantir efficacité et durée de vie du groupe de coupe.
❍
❍
❍
❍
❍
17

ACCESSOIRES
SHRED GUARD
INSTALLATION fig.2
Les destructeurs de documents KOBRA 260TS,KOBRA 270TS
et KOBRA 310TS peuvent être équipés sur demande d’un
système “SHRED GUARD”(METAL DETECTION SYSTEM)
Ce système relève la présence de corps métalliques de
n’importe quelle dimension, introduits accidentellement dans
l’ouverture (2) des destructeurs de documents. La machine
s’arrête immédiatement, avant qu’ils arrivent au niveau des
cylindres de coupe, ce qui permet d’augmenter la durée de vie
des cylindres de coupe.
La fonction SHRED GUARD n’exige aucune installation
particulière, étant donné qu’elle est déjà préprogrammée.
FONCTIONNEMENT;
Après avoir branché l’appareil à la prise de courant, appuyer sur
l’interrupteur ON/OFF (O), la barre lumineuse (P) commencera à
clignoter pendant environ 30 secondes. Ceci permet d’activer la
fonction “METAL DETECTION SYSTEM”.
Une fois que la barre lumineuse (P) s’est éteinte, votre
destructeur de documents est prêt à l’emploi.
Lorsqu’on insère les feuilles dans l’ouverture (2), la barre
lumineuse (P) s’allume, et la machine commence
automatiquement la destruction.
Au niveau de l’ouverture (2), s’il y a, dans le matériel à détruire,
des agrafes ou objets métalliques de n’importe quelle
dimension, la machine se bloque automatiquement, avant que
les objets métalliques arrivent au niveau des cylindres de
coupe. La présence de corps métalliques est signalée par la
barre lumineuse (P), qui clignote.
En appuyant sur la touche REVERSE (11) la machine effectue
une marche en arrière, ce qui permet à l’opérateur d’enlever
manuellement les corps métalliques présents sur les feuilles de
papier.
La machine est ensuite prête pour le cycle de destruction.
ATTENTION!!! A l’allumage, il faut environ 30 secondes pour que
le système SHRED GUARD s’active.
Pendant ce temps, la barre lumineuse (P) clignote et le cycle de
destruction est bloqué.
PROBLÈME
Le destructeur de documents
ne démarre pas
Le destructeur de documents
ne s’arrête plus.
Réduction de la capacité
de coupe.
COMMENT SE MANIFESTE-T-IL
❍
❍
❍
❍
❍
❍
La barre lumineuse (P) ne
s’allume pas, le voyant
d’ENERGY SMART (1) ne
s’allume pas
Le voyant (10) s’allume
Le voyant (9) s’allume
La barre lumineuse (P)
s’allume
Indicateur barre lumineuse
(P) allumèe,groupe en
marche.
Capacité réduite par
rapport à la capacité
enregistrée avec un
groupe graissé.
CAUSE
❍
❍
❍
❍
❍
❍
❍
❍
Interrupteur (O) sur
position OFF
Prise branchèe de
manière Incorrecte.
Absence de tension
secteur sur la prise
Porte (C) ou (I) mal fermèe.
Sac plein (N) ou (F).
Moteur sur protection
thermique
Dèpôt et/ou saletè prèsents
sur les cellules
photoèlectriques (3) ou (3a).
Absence d’huile sur les
groupes de coupe
SOLUTION
❍
❍
❍
❍
❍
❍
❍
❍
Appuyer sur l’interrupteur (O)
Contrôler si la prise est
correctement insérée.
Vèrifier si la tension
secteur est prèsente sur
la prise
Fermer correctement la
porte
Vider le sac.
Attendre 15 minutes le
temps que le moteur
refroidiesse.
Retirer les dépôts se
trouvant sur les cellules
photoélectriques.
Huiler le groupe de coupe
manuellement et pour les
modèles équipés de
l’accessoire AUTOMATIC
OILER, remplacer le
réservoir d’huile vide par
un réservoir plein.
En cas de problèmes avec le destructeur de documents, contrôlez les symptômes et les solutions décrits ci-dessous.
Au cas où il ne serait pas possible de résoudre le problème, contacter le revendeur Kobra le plus proche.
pour tenter de le réparer.
Risque de choc électrique et annulation de la garantie.
N’ouvrez pas la partie supérieure du destructeur de documents
ANOMALIES
18

19

20
