Kobra Kobra AF+1 User manual

Kobra AF.1
DistruggiDocumenti
PaPer shreDDer
schriftgutvernichter
Destructora De Documentos
Destructeur De Documents
Уничтожитель бумаг
LIBRETTO D’ISTRUZIONI
OPERATING INSTRUCTIONS
BETRIEBSANLEITUNG
INSTRUCCIONES DE MANEJO
MODE D’EMPLOI
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Kobra AF+1
Kobra AF.1
Kobra AF+1
(60 litres)
Kobra AF+1
(40 litres)

2
1. AVVERTENZE - IMPORTANTE
PRIMA DELLA MESSA IN MARCIA DELL’APPARECCHIO BISOGNA
LEGGERE ATTENTAMENTE LE ISTRUZIONI SULL’USO E LE
SEGUENTI AVVERTENZE
- Prima di collegare l’apparecchio fare attenzione che il voltaggio
e la frequenza di rete corrispondano ai dati della targhetta posta
sulla macchina
SCOLLEGARE LA SPINA DI ALIMENTAZIONE DELLA RETE
ELETTRICA NEI SEGUENTI CASI:
-PRIMA DI CAMBIARE O VUOTARE IL SACCHETTO DI RACCOLTA
CARTA
-PRIMA DI SOLLEVARE LA MACCHINA DAL MOBILE
-PRIMA DI EFFETTUARE OPERAZIONI DI MANUTENZIONE E
RIPARAZIONE O INTERVENIRE SULLE PARTI INTERNE DELLA
MACCHINA.
CON TENSIONE DI ALIMENTAZIONE NOMINALE:
FUNZIONAMENTO CONTINUO
CON TENSIONE DI ALIMENTAZIONE NOMINALE +10%:
FUNZIONAMENTO MAX 50 MIN.
OSSERVARE ATTENTAMENTE LE SEGUENTI AVVERTENZE
STAMPATE SULLA PARTE SUPERIORE DELLA MACCHINA:
1. WARNINGS - IMPORTANT
BEFORE USING THE MACHINE, FIRST READ THE INSTRUCTIONS
FOR USE AND THE FOLLOWING WARNINGS
-Before plugging in the shredder make sure that the voltage and
the mains supply correspond to what is written on the plate on
the machine
UNPLUG THE POWER CABLE IN THE FOLLOWING CASES:
-BEFORE CHANGING OR EMPTYING THE SHREDDED PAPER
COLLECTION BAG
-BEFORE LIFTING THE MACHINE FROM ITS BASE
-BEFORE ANY MAINTENANCE OR REPAIRS OR TOUCHING THE
INTERNAL PARTS OF THE MACHINE
NOMINAL VOLTAGE: CONTINUOUS OPERATION
NOMINAL VOLTAGE +10%: MAX. OPERATION 50 MIN.
PAY ATTENTION TO THE FOLLOWING WARNINGS PRINTED ON
THE TOP OF THE MACHINE:
1. HINWEISE - WICHTIG
BEVOR DAS GERÄT IN BETRIEB GENOMMEN WIRD, MÜSSEN
DIE GEBRAUCHSANWEISUNGEN UND DIE NACHSTEHENDEN
HINWEISE AUFMERKSAM DURCHGELESEN WERDEN
-Bevor das Gerät angeschlossen wird, sich vergewissern, dass die
Spannung und die Frequenz des Stromnetzes mit den auf dem
Typenschild des Gerätes angegebenen Daten übereinstimmt.
IN DEN FOLGENDEN FÄLLEN IST DER NETZSTECKER
ABZUZIEHEN:
-BEVOR DER PAPIERSAMMELSACK GEWECHSELT ODER
ENTLEERT WIRD
-BEVOR DER MACHINE VOM MÖBEL ANGEHOBEN WIRD
-BEVOR MIT ARBEITEN ZUR WARTUNG UND REPARATUR
BEGONNEN WIRD ODER EIN EINGRIFF AN INNEREN TEILEN DER
MASCHINE VORGENOMMEN WIRD
MIT NORMALER NETZSPANNUNG: DAUERBETRIEB
MIT NORMALER NETZSPANNUNG +10%: MAX. BETRIEB 50
MIN.
DIE AN DER OBERSEITE DER MASCHINE AUFGEDRUCKTEN
GEFAHRENHINWEISE BEACHTEN:
CONSULTARE IL MANUALE
ATTENZIONE!
PRECAUZIONI DI SICUREZZA
TENERE LONTANO
DALL’IMBOCCO CRAVATTE O ALTRI PENDENTI
NON METTERE LE MANI NELL’IMBOCCO DEL
GRUPPO DI TAGLIO
NON LASCIARE UTILIZZARE L’APPARECCHIO
AI BAMBINI
TENERE LONTANO DALL’IMBOCCO
CAPELLI LUNGHI
NON USARE PRODOTTI O LUBRIFICANTI AD
AEREOSOL
REFER TO THE OPERATING INSTRUCTIONS
WARNING!
SAFETY PRECAUTIONS
KEEP NECK TIES OR OTHER DANGLING OBJECTS
AWAY FROM THE THROAT
DO NOT PUT YOUR HANDS IN THE THROAT
AND THE CUTTING KNIVES
DO NOT ALLOW CHILDREN TO OPERATE THE
DEVICE
KEEP LONG HAIR AWAY FROM THE THROAT
DO NOT USE AEROSOL PRODUCTS OR
LUBRICANTS
DAS HANDBUCH KONSULTIEREN
ACHTUNG!
SCHUTZVORKEHRUNGEN
KRAVATTEN UND ANDERE HÄNGENDE TEILE
VON DER EINGABEÖFFNUNG ENTFERNT HALTEN
NICHT DIE HÄNDE IN DIE ÖFFNUNG DER
SCHNEIDGRUPPE STECKEN
DAS GERÄT NICHT VON KINDERN BENUTZEN
LASSEN
LANGE HAARE VON DER EINGABEÖFFNUNG
ENTFERNT HALTEN
KEINE PRODUKTE ODER SCHMIERMITTEL MIT
AEREOSOL VERWENDEN

3KOBRA AF.1 e Kobra AF+1 Manuale
1. ADVERTENCIAS - IMPORTANTES
ANTES DE LA PUESTA EN MARCHA DEL APARATO, ES NECESARIO
LEER ATENTAMENTE LAS INSTRUCCIONES SOBRE EL USO Y LAS
SIGUIENTES ADVERTENCIAS
-Antes de enchufar el aparato comprobar que el voltaje y
la frecuencia de red correspondan con los datos de la placa
colocada en la máquina
DESENCHUFE LA CLAVIJA DE ALIMENTACIÓN DE LA RED
ELÉCTRICA EN LOS SIGUIENTES CASOS:
-ANTES DE CAMBIAR O VACIAR LA BOLSA DE RECOGIDA DE
PAPEL
-ANTES DE LEVANTAR LA MÁQUINA DEL MUEBLE
-ANTES DE EFECTUAR OPERACIONES DE MANTENIMIENTO Y
REPARACIÓN O DE INTERVENIR EN LAS PARTES INTERNAS DE
LA MÁQUINA
CON TENSIÓN DE ALIMENTACIÓN NOMINAL:
FUNCIONAMIENTO CONTINUO
CON TENSIÓN DE ALIMENTACIÓN NOMINAL +10%:
FUNCIONAMIENTO MÁX. 50 MIN.
RESPETAR ATENTAMENTE LAS SIGUIENTES ADVERTENCIAS
IMPRIMIDAS EN LA PARTE SUPERIOR DE LA MÁQUINA:
1.ВНИМАНИЕ
ВНИМАТЕЛЬНО ПРОЧТИТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ШРЕДЕРА:
-Проверьте, чтобы напряжение и частота Вашей
электрической сети соответствовали значениям, указанным
на наклейке на аппарате;
ОТСОЕДИНЯЙТЕ ШНУР ПИТАНИЯ В СЛЕДУЮЩИХ СЛУЧАЯХ:
Перед тем как опустошить корзину для отходов ;
-Перед снятием режущего БЛОКА с КОРПУСА ШРЕДЕРА;
-Перед каждой переустановкой или сервисной операцией;
-Перед разборкой для ремонта.
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: ПРОДОЛЖЕНИЕ РАБОТЫ
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ +10%: МАКСИМАЛЬНО – 50
МИН.
ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩИЕ
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ НА ВЕРХНЕЙ КРЫШКЕ
УНИЧТОЖИТЕЛЯ:
1. MISES EN GARDE - IMPORTANT
AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS,
VEUILLEZ LIRE ATTENTIVEMENT LA NOTICE D’UTILISATION
AINSI QUE LES MISES EN GARDE SUIVANTES:
-Avant de brancher l’appareil, assurez-vous que le voltage et la
fréquence indiqués sur la plaque signalétique correspondent
bien à ceux de votre installation electrique
DEBRANCHEZ LA PRISE DE COURANT DANS LES CAS
SUIVANTS:
-AVANT DE CHANGER OU VIDER LE SAC DE RECEPTION
-AVANT DE LEVER L’APPAREIL DU MEUBLE
-AVANT D’EFFECTUER DES OPERATIONS D’ENTRETIEN ET DE
REPARATION OU D’INTERVENIR SUR LES PIECES SE TROUVANT
A L’INTERIEUR DE L’APPAREIL
AVEC TENSION DE ALIMENTATION NOMINALE:
FONCTIONNEMENT CONTINU
AVEC TENSION DE ALIMENTATION NOMINALE +10%:
FONCTIONNEMENT 50 MIN MAX.
RESPECTEZ ATTENTIVEMENT LES MISES EN GARDE SUIVANTES
QUI SONT IMPRIMÉES SUR LA PARTIE SUPERIEURE DE
L’APPAREIL:
CONSULTE LAS INSTRUCCIONES DE MANEJO
ATENCIÓN!
PRECAUCIONES DE SEGURIDAD
MANTENER LEJOS DE LA ENTRADA
CORBATAS U OTROS COLGANTES
NON COLOCAR LAS MANOS
EN LA ENTRADA DEL GRUPO DE CORTE
NO DEJAR UTILIZAR EL APARATO
A LOS NIÑOS
MANTENER LEJOS DE LA ENTRADA
EL CABELLO LARGO
NO USAR PRODUCTOS O LUBRIFICANTES
DE TIPO AEREOSOL
CONSULTER LE MODE D’EMPLOI
ATTENTION!
PRECAUTIONS DE SECURITÉ
TENEZ CRAVATES, BRACELETS OU AUTRES OBJETS
LOIN DE L’OUVERTURE
N’INTRODUISEZ PAS VOS MAINS
DANS L’OUVERTURE DU GROUPE DE COUPE
NE LAISSEZ PAS QUE LES ENFANTS
UTILISENT L’APPAREIL
TENEZ LES CHEVEUX LONGS
LOIN DE L’OUVERTURE
N’UTILIZES DE PRODUITS OU DE LUBRIFIANTS
EN AEREOSOL
ОБРАТИТЕСЬ К РУКОВОДСТВУ ПОЛЬЗОВАТЕЛЯ
ВНИМАНИЕ!
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ИЗБЕГАЙТЕ ПОПАДАНИЯ В ПРИЕМНЫЙ СЛОТ
ГАЛСТУКОВ, ЮВЕЛИРНЫХ УКРАШЕНИЙ И ТД
ИЗБЕГАЙТЕ ПОПАДАНИЯ ПАЛЬЦЕВ РУК В
ПРИЕМНЫЙ СЛОТ
ДЕТЯМ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ
УНИЧТОЖИТЕЛЯ БУМАГ
ИЗБЕГАЙТЕ ПОПАДАНИЯ В ПРИЕМНЫЙ СЛОТ
ДЛИННЫХ ВОЛОС
НЕ ИСПОЛЬЗУЙТЕ АЭРОЗОЛЬНЫЕ СМАЗКИ

4

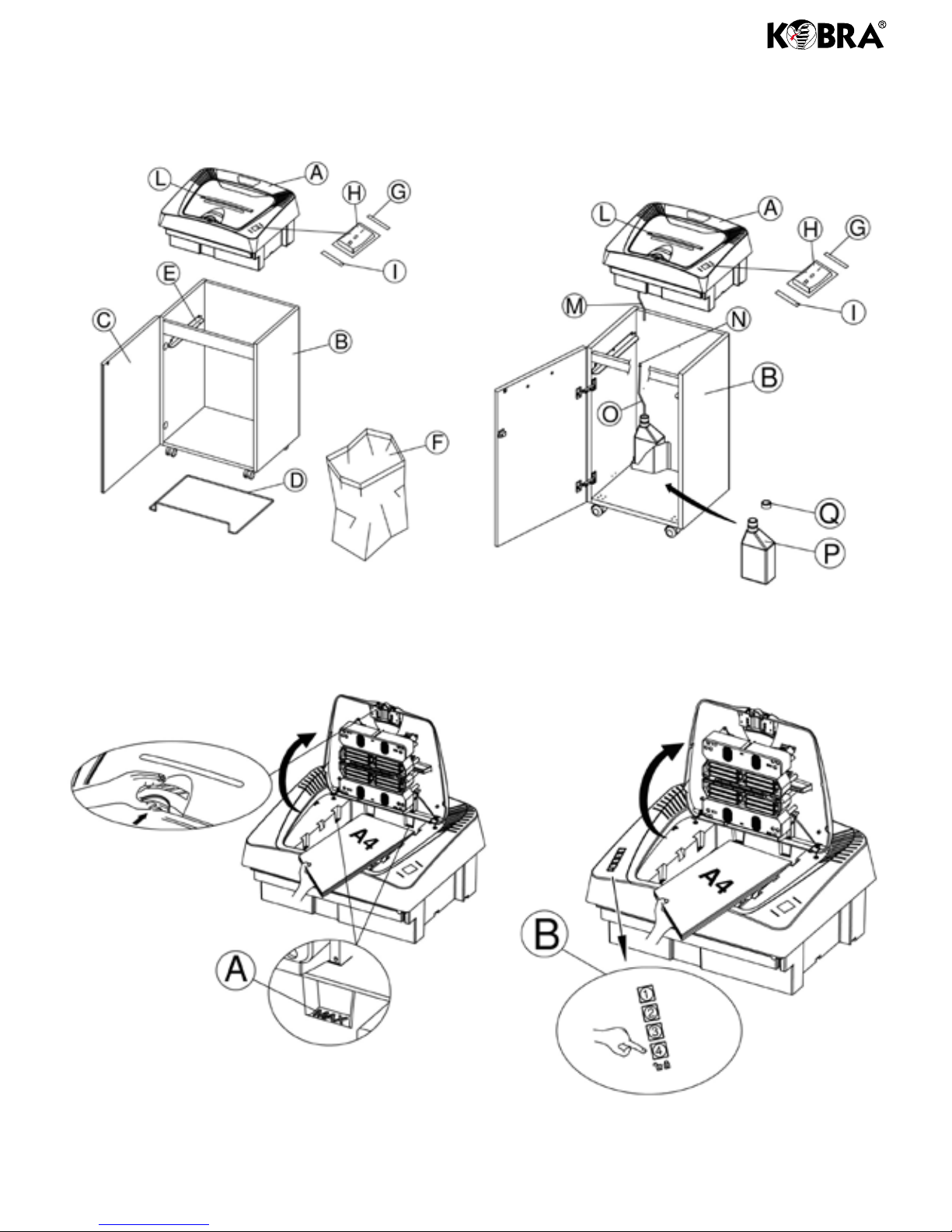

Fig.1
Fig.3 Fig.4
Fig.2
AUTOMATIC OILER
(KOBRA AF.1 C2)

5KOBRA AF.1 e Kobra AF+1 Manuale
CARATTERISTICHE
I modelli Kobra AF.1 e Kobra AF+1 sono distruggidocumenti
dotati di tecnologia ad alimentazione automatica.
Per le caratteristiche vedi tabella a pag. 23
INSTALLAZIONE FIG.1
Utilizzare una presa facilmente accessibile e nelle vicinanze
dell’apparecchio stesso.
Dopo aver tolto la macchina dall’imballo, posizionare la
testata della macchina (A) sul mobile (B). Aprire la porta (C),
estrarre il quadro portasacco (D) dalla sua sede a guide (E).
Ribordare il sacchetto in plastica (F) in dotazione,sul quadro
portasacco (D) e riposizionarlo sulle guide (E). Spingere il
quadro portasacco no a fondo corsa, e richiudere la porta.
USO DELL’APPARECCHIO FIG.1
Dopo aver collegato l’apparecchio alla rete elettrica, portare
in posizione “I” il pulsante (H), si illuminerà per qualche
secondo l’indicatore luminoso (G) e la macchina avvierà un
ciclo di distruzione.
Se non sono stati inseriti documenti da distruggere
l’apparecchio si porrà automaticamente in posizione di
stand-by.
Ora in qualsiasi momento è possibile la distruzione di
documenti.
Con il pulsante (H) in posizione “0” tutte le funzioni sono
escluse.
Premendo il pulsante (H) in posizione “R” è possibile
in qualsiasi momento e con qualsiasi tipo di carta,
interrompere la distruzione ed estrarre il documento tramite
una retromarcia.
DISTRUZIONE MANUALE DI FOGLI SINGOLI
Inserendo i fogli nell’imbocco (L) si accende l’indicatore
luminoso (G) e la macchina avvia automaticamente la
distruzione mediante due fotocellule poste all’interno
dell’imbocco stesso, che leggono il passaggio della carta
e che arrestano automaticamente il gruppo di taglio a
distruzione ultimata dopo qualche secondo.
Nel caso in cui venga inserita una quantità di carta superiore
alla capacità distruttiva della macchina,la macchina effettuerà
una retromarcia automatica espellendo la carta in eccesso.
Togliere la carta in eccesso dall’imbocco per liberare le
fotocellule,successivamente inserire una quantità inferiore di
fogli nell’imbocco e in automatico la macchina ripartirà per
completare la distruzione con un ciclo distruttivo.
Si consiglia di limitare i bloccaggi dovuti ad introduzioni
eccessive di carta e di far funzionare l’apparecchio al di sotto
della massima capacità distruttiva onde preservare la durata
degli organi meccanici e la vita della macchina stessa.
DISTRUZIONE DI FOGLI CON IL SISTEMA DI
ALIMENTATORE AUTOMATICO (FIG.3)
Aprire il coperchio superiore del vassoio di alimentazione
carta come indicato in gura 3
Inserire all’interno del vassoio di alimentazione al massimo
300 fogli di carta A4 in ogni caso per un’altezza non
superiore a quella indicata dal segno (A).
Chiudere il coperchio superiore e la macchina avvia
automaticamente la distruzione della carta, e a distruzione
ultimata si arresta automaticamente.
NOTA:
La funzione automatica può’ essere utilizzata anche per
blocchi cuciti no a un massimo di 25 fogli, purché il tipo
di punto metallico non abbia la lunghezza della gamba
maggiore di 6mm e sia posizionato verso il basso nel punto
più estremo.
ATTENZIONE: I distruggidocumenti Kobra AF.1 e Kobra
AF+1 NON SONO in grado di distruggere i seguenti tipi di
documenti con:
Punti metallici con
lunghezza della
gamba superiore
a 6mm
Graffette
di grandi
dimensioni
Molle ferma fogli
Bulldog
Documenti
rilegati
Etichette adesive Riviste o altri
documenti
rilegati con
più punti o
graffette
Fogli di plastica, documenti
laminati, cartelline in plastica
INCEPPAMENTO
Nell’eventualità che il distruggidocumenti s’inceppi, agire
come segue:
• effettuare una o più volte la retromarcia manuale
premendo il pulsante (H) in posizione “R”.
• aprire il coperchio superiore del vassoio di
alimentazione carta .
• rimuovere la carta inceppata.
Una volta liberato il gruppo di taglio dalla carta inceppata,
inserire nuovamente i fogli all’interno del vassoio di
alimentazione carta, richiudere il coperchio superiore, ora
il Vostro distruggidocumenti è pronto per il funzionamento
FUNZIONI AUTOMATICHE
I modelli Kobra AF.1 e Kobra AF+1 sono dotati delle seguenti
funzioni automatiche:
-FOTOCELLULE per l’avviamento automatico dell’apparecchio
-RITORNO AUTOMATICO anti-intasamento che, in caso di
inserimento accidentale di una quantità superiore di carta
rispetto alla capacità massima del modello, interrompe la
corrente al motore elettrico e successivamente esegue per
qualche secondo la retromarcia liberando i rulli di taglio e
ponendo la macchina in stand-by.
Per riprendere la distruzione estrarre la carta dall’imbocco
per liberare le fotocellule e successivamente inserire una
quantità inferiore di fogli.
-SALVAMOTORE che interrompe il funzionamento della
macchina in caso di surriscaldamenti.
(In caso di intervento del salvamotore lasciare riposare
la macchina per almeno 10/15 minuti, trascorsi i quali
l’apparecchio riprenderà a funzionare automaticamente).

6
-STOP AUTOMATICO in caso di sacco pieno o porta aperta,
con segnalazione luminosa della spia rossa (I).
-SISTEMA ENERGY SMART che riduce in automatico il
consumo della macchina, quando è in STAND-BY e dopo
essere trascorsi circa 12 sec. dall’ultimo ciclo automatico di
distruzione.
CURA E MANUTENZIONE
I modelli KOBRA AF.1 e KOBRA AF+1 sono distruttori di alta
qualità, progettati per distruzioni in automatico e manuali.
Per i modelli KOBRA AF.1 C4 e KOBRA AF+1 C4 non è richiesta
la lubricazione dei coltelli di taglio con olio.In ogni caso
per mantenere il distruttore in condizioni di funzionamento
ottimali,l’operatore deve distruggere responsabilmente e
una manutenzione periodica è consigliata.
Il modello KOBRA AF.1 C2 è dotato di uno speciale sistema
integrato di lubricazione automatica “ AUTOMATIC OILER”
che evita di lubricare manualmente i coltelli di taglio,qundi
è buona norma controllare periodicamente il livello di olio
all’interno del suo contenitore posto all’interno del mobile.
Far funzionare la macchina al di sotto della massima
capacità è sempre consigliato,cio’ aumenterà gli intervalli di
manutenzione preservando gli organi meccanici.
ATTENZIONE!!
In caso di slittamento e non trascinamento della carta, le 8
cinghie di trascinamento poste all’interno del vassoio di ali-
mentazione carta, vanno regolarmente pulite con un panno
morbido bagnato.
AUTOMATIC OILER (FIG.2)
(solo per modello KOBRA AF.1 C2)
Il modello KOBRA AF.1 C2 è dotato di uno speciale sistema
integrato di lubricazione automatica “ AUTOMATIC OILER”
che evita di lubricare manualmente i coltelli di taglio.
I modelli KOBRA AF.1 C2 sono consegnati con un contenitore
con capacità da 1 Litro di olio.
INSTALLAZIONE FIg.2
Dopo aver tolto la macchina dall’imballo,posizionare la
testata della macchina (A) sul mobile (B) inserire il tubetto
(M) nel connettore (N).
Prendere il contenitore di olio dato in dotazione con la
macchina,svitare il tappo sigillo ed eliminarlo,inserirvi al suo
interno il tubetto olio (O) e serrare a fondo il tappo.
FUNZIONAMENTO
Dopo aver collegato l’apparecchio alla rete elettrica , portare
in posizione “I” il pulsante (H),si illuminerà per qualche
secondo l’indicatore luminoso (G) e la macchina avvierà un
ciclo di distruzione.
Durante i primi minuti di funzionamento il gruppo potrebbe
NON essere ancora oliato in quanto il tubetto di mandata
olio non è ancora completamente pieno. Per accelerarne
il riempimento è possibile tenere impegnate le fotocellule
poste all’interno dell’imbocco (L) per far funzionare a vuoto
per circa 8/10min consecutivi il distruggidocumenti.
Ora il Vostro distruggidocumenti è pronto e con il gruppo
di taglio oliato.
Si consiglia di controllare periodicamente il livello di olio
all’interno del suo contenitore posto all’interno del mobile.
SOSTITUZIONE CONTENITORE OLIO
Aprire la porta.
Estrarre il contenitore olio (P) vuoto dalla sua sede,svitare il
tappo(Q) in testa al contenitore e slarne il tubetto (O).
Munirsi di un nuovo contenitore olio,svitare il tappo sigillo
ed eliminarlo,inserirvi al suo interno il tubetto olio (O) e
serrare a fondo il tappo.
Riposizionare il nuovo contenitore olio nella sua sede e
richiudere la porta.
Ora il Vostro distruggidocumenti è pronto.
Attenzione!
Durante i primi minuti di funzionamento il gruppo potrebbe
NON essere ancora oliato in quanto il tubetto di mandata
olio non è ancora completamente pieno.
Per accelerarne il riempimento è possibile tenere
impegnate le fotocellule poste all’interno dell’imbocco (L)
per far funzionare a vuoto per circa 8/10min consecutivi il
distruggidocumenti.
Ora il Vostro distruggidocumenti è pronto e con il gruppo
di taglio oliato.
NON usare mai olio sintetico, prodotti a base di benzine o
lubricanti ad aerosol di nessun tipo d’incendio all’interno
dell’apparecchio o nelle sue vicinanze.
ACCESSORI
CHIUSURA DI SICUREZZA A COMBINAZIONE

Il modello Kobra AF.1 a richiesta puo’ essere dotato di
chiusura di sicurezza a combinazione del coperchio
superiore del vassoio di alimentazione carta per garantire la
sicurezza dei documenti durante la distruzione.
FUNZIONAMENTO BLOCCO COPERCHIO
Aprire il coperchio superiore del vassoio di alimentazione
carta come indicato in gura 4.
Inserire all’interno del vassoio di alimentazione carta i
documenti da distruggere.
Chiudere il coperchio superiore del vassoio alimentazione
carta e la macchina avvia automaticamente la distruzione
dei documenti.
Inserire il codice PIN sulla tastiera (B) a quattro cifre, ad
esempio:
il coperchio si blocca automaticamente.
Il coperchio superiore del distruggidocumenti si sblocca
automaticamente quando:
- viene digitato nuovamente il codice PIN a quattro cifre.
- il ciclo di distruzione è stato completato.
Importante: Nel caso venisse dimenticato il codice
PIN inserito, il coperchio superiore si sbloccherà
automaticamente dopo 20 minuti dall’entrata in stato di
stand-by.
Pericolo d’incendio

7KOBRA AF.1 e Kobra AF+1 Manuale
ANOMALIE
Se avete problemi col vostro distruggi documenti, controllate i sintomi ed i rimedi qui di seguito descritti.
Se non riuscite a risolvere il problema in questo modo, contattare il rivenditore Kobra a Voi più vicino.
Non aprite la testata del distruggi documenti per tentare di ripararlo. Potreste esporvi a gravi scariche elettriche e
invalidare la vostra garanzia
PROBLEMA COME SI MANIFESTA CAUSA AZIONE
Il distruggi
documenti non si
avvia.
- Non si accende l’indicatore
luminoso ( G )
- Si accende l’indicatore luminoso
rosso ( I )
- Si accende l’indicatore luminoso
( G )
- Posizione pulsante ( H )
- Cavo di alimentazione non
correttamente collegato.
- Assenza tensione di
alimentazione.
- Porta (C) non
correttamente chiusa
- Sacco pieno
- Motore in protezione
termica.
- Portare l’interruttore (H) in
posizione (I)
- Vericare se l’inserimento
della spina nella presa di
alimentazione è corretto.
- Vericare se presente la
tensione sulla presa.
- Chiudere correttamente la
porta
- Vuotare il sacco
- Attendere 15 minuti per il
raffreddamento del motore.
Il distruggi
documenti non si
ferma mai.
Indicatore luminoso ( G ), acceso,
gruppo in funzione
- Materiale e/o sporco
depositato su fotocellule o
tra le fotocellule
- Rimuovere il deposito
dalle fotocellule o liberare le
fotocellule.
- Pulire le fotocellule con una
spazzola
Riduzione sensibile
della capacita’ di
taglio
- Capacita’ ridotta rispetto alla
capacita’ dichiarata.
- Gruppo di taglio sporco o
con presenza di adesivo su
lame.
- Effettuare una manutenzione
inserendo un foglio cosparso
di lubricante
I documenti non
vengono trascinati e
distrutti
I documenti rimangono nel
vassoio alimentazione carta
Cinghie sporche e coperte da
polvere di carta
Pulire accuratamente le
cinghie con un panno bagnato
ruotandole manualmente
DICHIARAZIONE DI CONFORMITÀ
Conformemente: alla - direttiva LVD 2014/35/UE
- direttiva 2011/65/EU RoHS
- direttiva 2004/108/CE CEM
Il costruttore ELCOMAN SRL
VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) – ITALY-
dichiara con la presente che i distruttori di documenti Kobra sotto descritti sono conformi alle norme della direttiva LVD
2014/35/UE
- Kobra serie : Kobra AF.1 e Kobra AF+1
Le norme applicate sono :
EN 60950-1:2006 / A11:2009 / A1:2010 /A12:2011 / A 2:2013
EN 55014-1 :2006+A1 :2009+A2 :2011
EN 55014-2 :1997+A1 :2001+A2 :2008
EN 61000-3-2 :2014
EN 61000-3-3 :2013
Bovisio Masciago, 30.03.2017
A.DE ROSA
UfficiO TEcnicO

8
FEATURES
The Kobra AF.1 and Kobra AF+1 are shredders with automatic
feeder technology.
For technical features see table on page 23
INSTALLATION FIG.1
Make sure power socket is easily accessible and situated
near to the machine. Take the machine out of its packaging,
position the machine head (A) on the base (B). Open the
door (C), slide the bag holder frame (D) from its tracks (E).
Fit the plastic bag (F) which comes with the machine onto
the bag holder frame (D) and slide it back onto its tracks (E).
Push the frame right in and close the door again.
OPERATING THE MACHINE FIG.2
Once the shredder has been plugged in, turn the switch
(H) to the “I” position. The light (G) will come on for a few
seconds and the machine will start a shred cycle.
If no documents to be shredded have been inserted into the
machine it will automatically go on stand-by.
Now it is possible to shred documents at any time.
With the switch (H) in the “O” position, all functions are
switched off.
By putting the button (H) in the “R” position at any time
and with any kind of paper you can interrupt shredding and
extract the document by putting the machine in reverse.
MANUAL SHREDDING OF SINGLE SHEETS
Insert sheets in the throat (L) and the light indicator (G)
comes on and the machine starts shredding automatically
as two photocells inside the throat detect the presence of
paper and automatically stop the shredding knives a few
seconds after shredding has nished.
If you insert a greater quantity of paper than the shredding
capacity, the machine will automatically go into reverse and
eject the excess paper.
Take the excess paper out of the throat in order to free the
photocells then insert a smaller amount of paper and the
machine will automatically restart and nish shredding with
a shred cycle.
It is advisable to limit jams caused by introducing too much
paper and to operate the machine below maximum capacity
in order to prolong the life of mechanical parts and the life
of the machine itself.
AUTOMATIC PAPER SHREDDING (FIG.3)
Open the top cover of the paper feeder tray as shown in
gure 3.. Insert a maximum of 300 sheets of A4 paper in the
feeder tray and in any case ensure they are not higher than
the maximum load mark (A). Close the top cover, the machine
automatically starts shredding and automatically stops when
shredding is nished.
IMPORTANT:
The automatic function can be used for bound blocks up to
a maximum of 25 sheets. Provided the type of staple used is
no longer than 6 mm and the block is inserted with the points
facing downwards
IMPORTANT:
The automatic function can be used for bound blocks up to
a maximum of 25 sheets. Provided the type of staple used is
no longer than 6 mm and the block is inserted with the points
facing downwards.
WARNING: The Kobra AF.1 and AF +1 shredders are NOT able
to shred the following types of documents with:
Staples with a
shaft longer
than 6mm
Large paper clips
Bulldog clips Spiral bindings
Adhesive labels Magazines
or other
documents
bounds with
a number of
stitchings or
staples
Plastic sheets, laminated ocuments, plastic folders
documents, plastic folders
PAPER JAMS
This is what to do if the shredder jams:
- Manually put the shredder into reverse once
or more times by moving the switch (H) to the
position “R”.
- Open the top cover of the feeder tray.
- Remove the paper jam
Once you have freed the cutters of the paper jam, put some
paper in the feeder tray, close the cover again and now your
shredder is ready to go.
AUTOMATIC FUNCTIONS
The Kobra AF.1 and Kobra AF+1 come with the following
automatic functions:
-PHOTOCELLS to start the machine automatically
-AUTOMATIC RETURN anti-jamming function: if you
accidentally insert more paper than the shredder’s maximum
capacity this function switches off the power to the electric
motor and then sends it into reverse for a few seconds in order
to free the cutters and puts the shredder on stand-by.
Remove the paper from the throat in order to resume shredding,
free the photocells and then insert a smaller number of sheets
of paper.
-MOTOR PROTECTOR which automatically stops the machine
in case of overheating.
(If the motor protector comes on, let the shredder rest
for at least 10/15 minutes. The shredder will then restart
automatically).

9KOBRA AF.1 e Kobra AF+1 Manuale
-AUTOMATIC STOP If the bag is full or the door is open with
red warning light ashing (I).
- ENERGY SMART SYSTEM which automatically reduces
power consumption when on STAND-BY and when 12
seconds have passed since the last automatic shred cycle.
CARE AND MAINTENANCE
The Kobra AF.1 and KOBRA AF+1 I are high quality shredders,
designed for automatic and manual shredding.
The cutting knives of the Kobra AF1 C4 and Kobra AF+1 C4
do not need to be lubricated with oil. However to maintain
your shredder in optimum condition, you must use it
responsibly and periodic maintenance is recommended.
The Kobra AF.1 C2 is tted with a special integrated oiling
system, the ”AUTOMATIC OILER” which eliminates the need
for oiling the cutting knives manually so it is advisable to
periodically check the level of the oil in the container inside
the cabinet.
It is not normally necessary to operate the machine at
maximum capacity every time it is used.
It is always recommended to use the machine at less than
maximum capacity.
This will mean you need less frequent maintenance and will
prolong the life of mechanical parts.
ATTENTION!
In case of slippage or failure to pull the paper through
the machine, the 8 inlet belts in the feeder tray should
be cleaned regularly with a soft damp cloth.
AUTOMATIC OILER (FIG.2)
(only for the model Kobra AF.1 C2)
The Kobra AF.1 C2 is tted with a special integrated oiling
system, the ”AUTOMATIC OILER” which eliminates the need
for oiling the cutting knives,
Kobra AF.1 C2 models come tted with an oil container with
a capacity of 1 litre.
INSTALLATION (FIg.2)
Once you have taken the machine out of its packaging,
position the head of the machine (A) on the cabinet (B) and
insert the end of the hose (M) into the connector (N).
Take the container of oil which came with the machine,
unscrew the cap seal and dispose of it, insert the tube of oil
(O) and screw the cap back on properly.
OPERATION:
When you have plugged the machine in, turn the knob (H) to
the position “I”. The light (G) will come on for a few seconds
and the machine will start a shredding cycle.
During the rst few minutes of operation, the cutting knives
might NOT be properly oiled since the oil feeder is not yet
completely full. In order to make it ll up more quickly,
trigger the photo cells inside the mouth so that the shredder
runs empty for 8/10 minutes straight.
Now your shredder is ready for operation and the cutting
knives are oiled.
It is recommended to periodically check the level of oil in the
container inside the cabinet.
REPLACINg THE OIL CONTAINER
Open the door.
Take out the empty oil container (P) out of its housing,
unscrew the cap on the top (Q) and extract the oil tube (O).
Get a new oil container, remove the seal cap and dispose of
it, insert the oil tube (O) and screw the cap on tightly.
Put the new oil container back in its housing and close the
door.
Now your shredder is ready for operation.
Attention!
During the rst few minutes of operation, the cutting knives
might NOT be properly oiled since the oil feeder is not yet
completely full. In order to make it ll up more quickly,
trigger the photo cells inside the mouth so that the shredder
runs empty for 8/10 minutes straight.
Now your shredder is ready for operation and the cutting
knives are oiled.
Fire hazard
NEVER use synthetic oil, benzene based products or aerosol
lubricants of any kind inside or in the vicinity of the machine
ACCESSORIES
COMBINATION SAFETY LOCK
only for model Kobra AF.1 (Fig.4)
On request the Kobra AF.1 can be tted with a combination
safety lock for the top cover of the feeder tray to ensure
safety of documents during shredding.
COVER BLOCK FUNCTION:
Open the top cover of the paper feeder tray as shown in
gure 3.
Insert the documents to be shredded into the paper feeder
tray.
Close the top cover of the paper feeder tray and the machine
automatically starts shredding.
Key in the four-digit PIN number on the keyboard (B), for
example:
and the cover blocks automatically.
The top cover of the shredder unblocks automatically when:
- the four-digit PIN number is entered.
- The shred cycle has been completed.
Important: If you forget the PIN number, the top cover will
unblock automatically 20 minutes after it goes on stand-by.

10
TROUBLE-SHOOTING
If you have any problems with your shredder, check the symptoms and remedies described below.
If you are unable to solve the problem this way, contact your nearest Kobra dealer.
Do not open the head of the shredder to attempt to repair it yourself. You could get a serious electric shock and
invalidate your warranty
PROBLEM SIGNS CAUSE ACTION
The shredder fails to
start
- The light (G) does
not come on
- Red light (I) comes
on
- Light (G) comes on
- Switch position ( H )
- Power cable not properly
connected
- No power
- Door (C) not closed properly
- Bag full
- Motor in heat protection mode
- Turn switch to the position (I)
- Check that the cable is plugged
in properly
- Check that socket is switched on.
- Close the door properly
- Empty bag
- Wait 15 minutes for motor to
cool down
The shredder never
stops
- Light (G) on and
cutters in operation
Material and/or dirt deposited
on or between the photocells
Remove the deposit from or free
the photocells
Clean the photocells with a brush
Signicant reduction of
shredding capacity
- Capacity is less than
the declared capacity
- Cutters dirty or adhesive on
blades
- Carry out maintenance by
inserting a sheet of paper
sprinkled with lubricant
Documents are not
drawn in and shredded
- Documents remain
in the paper feeder
tray
- Dirty belts covered in paper
dust - Turn the belts manually and
clean them carefully with a damp
cloth
DECLARATION OF COMPLIANCE WITH EC STANDARDS
Compliant with - directive LVD 2014/35/EU
- directive 2011/65/EU RoHS
- directive 2004/108/EC EMC
The manufacturer ELCOMAN SRL
VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) – ITALY-
hereby declares that the KOBRA shredders listed below are compliant with the standards of directive LVD 2014/35/EU
- Kobra series: Kobra AF.1 , Kobra AF+1
Standards applied are :
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A 2:2013
EN 55014-1 :2006+A1 :2009+A2 :2011
EN 55014-2 :1997+A1 :2001+A2 :2008
EN 61000-3-2 :2014
EN 61000-3-3 :2013
Bovisio Masciago, 30.03.2017
A.DE ROSA
TEchnicAl OfficE

11 KOBRA AF.1 e Kobra AF+1 Manuale
EIGENSCHAFTEN
Die Kobra AF.1 und Kobra AF+1 sind Aktenvernichter mit
automatischer Zuführung.
Technische Details nden Sie auf Seite 23
INSTALLATION Abb.1
Stellen Sie sicher, dass die Steckdose leicht zugänglich und in der
Nähe des Aktenvernichters ist.
Nehmen Sie das Gerät aus der Verpackung und setzen Sie das
Kopfteil (A) auf den Unterschrank (B).
Öffnen Sie die Tür (C), schieben Sie die Halterung (D) für den
Plastikbeutel aus der Schiene (E).
Hängen Sie den Plastikbeutel (F), der mit dem Gerät geliefert
wird, in die Halterung (D) ein und schieben Sie diese wieder
auf die Schiene (E). Schieben Sie den Rahmen komplett in den
Schrank und schließen Sie die Tür.
ARBEITEN MIT DEM SHREDDER ABB.1
Sobald der Shredder angeschlossen ist, schalten Sie ihn an (H).
Das Licht (G) leuchtet dann für ein paar Sekunden und der
Shredder startet.
Wenn keine Dokumente zum Shreddern eingelegt wurden,
stoppt das Gerät automatisch und geht auf Stand-by.
Jetzt können Sie jederzeit Ihre Dokumente vernichten.
Wenn der Schalter auf der “O”-Position steht, sind alle
Funktionen ausgeschaltet.
Durch Stellen der Taste (H) auf “R” können Sie jederzeit den
Schreddervorgang unterbrechen und die zu vernichtenden
Dokumente durch Rücklauf wieder aus dem Gerät führen.
MANUELLES SHREDDERN EINZELNER SEITEN
Sobald Sie die Seiten in die Öffnung (L) einführen, leuchtet das
Licht (G) auf und das Gerät beginnt automatisch zu shreddern.
Zwei Lichtschranken erkennen, wenn Papier eingeführt wird.
Dadurch stoppt das Gerät auch, sobald kein Papier mehr
vorhanden ist.
Wenn Sie mehr Papier zuführen, als die Eingabeeinheit erlaubt,
geht das Gerät automatisch auf Rücklauf und wirft das Papier
wieder aus.
Entnehmen Sie das Papier, um den Bereich der Lichtschranke
wieder freizuhalten. Führen Sie anschließend wieder eine
geringere Menge Papier ein. Das Gerät beginnt dann
automatisch wieder zu shreddern.
Es ist empfehlenswert, Papierstaus durch Einführen von zu viel
Papier möglichst zu vermeiden und sich an die angegebenen
Grenzwerte zu halten. Damit verlängern Sie die Lebensdauer
der mechanischen Teile des Gerätes sowie die Lebensdauer des
Aktenvernichters selbst.
AUTOMATISCHES SHREDDERN ABB.3
Öffnen Sie die obere Abdeckung der Papierzuführung wie in
Abbildung 3 dargestellt. Legen Sie maximal 300 A4 Seiten in die
Zuführung ein und stellen Sie sicher, dass der Stapel keinesfalls
über der maximalen Einfuhrhöhe liegt (A).
Schließen Sie die obere Abdeckung. Der Aktenvernichter beginnt
dann automatisch zu shreddern und stoppt, sobald er fertig ist.
WICHTIG:
Diese automatische Shredderfunktion kann für Blöcke bis
maximal 25 Blätter verwendet werden.
Voraussetzung ist, dass die verwendeten Heftklammern maximal
6 mm lang sind und der Block mit den Punkten nach unten
zeigend eingeführt wird.
ACHTUNG: Die Modelle Kobra AF.1 und AF +1 können die
folgenden Materialien NICHT verarbeiten:
Heftklammern
mit einem
Schaft länger
als 6 mm
Große Büro-
klammernn
Große Klam-
mern
Hefte mit
Spiralbin-
dung
Etiketten Zeitschriften
oder andere,
mit Klam-
mern gebun-
dene, oder
genähte
Dokumente
Plastikpapier, laminierte Dokumente, Plasti-
kordner
PAPIER STAUT
Was Sie bei Papierstau tun müssen:
- Setzen Sie den Shredder auf Rücklauf, indem Sie die
Taste (H) auf die Position “R” stellen
- Öffnen Sie die obere Abdeckung der Zuführung
- Entfernen Sie den Papierstau
Sobald Sie den Papierstau von den Schneidmesser entfernt
haben, schließen Sie die Abdeckung wieder. Der Aktenvernichter
ist dann wieder einsatzbereit.
AUTOMATISCHE FUNKTIONEN
Die Modelle Kobra AF.1 und Kobra AF+1 sind mit folgenden
automatischen Funktionen ausgestattet::
- LICHTSCHRANKEN zum automatischen Starten des Gerätes
- AUTOMATISCHE RÜCKLAUFFUNKTION gegen Papierstau:
wenn Sie versehentlich mehr Papier als die erlaubte maximal
angegebene Zuführkapazität einführen, schaltet der Motor
automatisch ab und geht für einige Sekunden auf Rücklauf, um
das gestaute Papier wieder auszuwerfen. Der Shredder ist so
lange auf Stand-by Funktion.
Um mit dem Shreddern fortzufahren, entfernen Sie das Papier
aus dem Papiereinwurf, stellen Sie sicher, dass sich im Bereich
der Lichtschranken kein Papier mehr bendet und legen Sie
anschließend weniger Papier ein.
- MOTORVOLLSCHUTZ der das Gerät bei Überhitzung
automatisch stoppt.
(Wenn der Motorvollschutz aktiviert wird, lassen Sie diesen etwa 10
bis 15 Minuten stehen. Anschließend startet er wieder von selbst)

12
- AUTOMATISCHER STOPP Das Gerät stoppt automatisch, wenn
der Abfallbehälter voll ist oder die Tür offen. Das rote Warnlicht
leuchtet dann auf (I).
- ENERGY SMART SYSTEM welches den Stromverbrauch
automatisch reduziert, wenn der Aktenvernichter auf Stand-by
steht oder wenn dieser mindestens 12 Sekunden kein Material
zum shreddern hat.
INSTANDHALTUNG UND WARTUNG
Die Kobra AF.1 und Kobra AF+1 sind hochwertige
Aktenvernichter. Sie sind für den automatischen und manuellen
Gebrauch bestimmt.
Für den täglichen Gebrauch müssen die Messer nicht geölt
werden. Um Ihren Aktenvernichter jedoch optimal nutzen
zu können, sollten Sie immer verantwortungsvoll mit diesem
umgehen. Auch ist eine regelmäßige Wartung empfehlenswert.
Das Modell Kobra AF.1 C2 ist mit einer speziellen integrierten
Schmiereinheit ausgestattet, der ”AUTOMATISCHEN
ÖLSCHMIERUNG”. Daher müssen Sie die Schneidmesser nicht
manuell ölen. Bitte überprüfen Sie jedoch regelmäßig den
Ölstand im Behälter des Gerätes.
Die Geräte sollten nicht immer bei maximaler Kapazität genutzt
werden. Wir empfehlen Ihnen, immer etwas unterhalb der
maximal möglichen Kapazität zu bleiben. Dadurch wird Ihr
Aktenvernichter weniger häug Wartung benötigen und die
Lebensdauer der mechanischen Teile erhöht sich.
ACHTUNG!
Achten Sie darauf, dass die 8 Transportriemen in der
Zuführung regelmäßig mit einem weichen, feuchten Tuch
gereinigt werden, damit das Papier nicht stockt oder
eventuell überhaupt nicht eingezogen wird.
AUTOMATISCHE ÖLSCHMIERUNG (ABB. 2)
(gültig nur für das Modell Kobra AF.1 C2)
Der Kobra AF.1 C2 ist mit einer speziellen integrierten Schmie-
reinheit ausgestattet, der “AUTOMATISCHEN ÖLSCHMIERUNG”,
wodurch die manuelle Schmierung der Schneidmesser entfällt.
Die Kobra AF.1 C2 Modelle sind zu diesem Zweck mit einem 1
Liter Container bestückt.
INSTALLATION (ABB.2)
Sobald Sie das Gerät ausgepackt haben, setzen Sie den
Shredderkopf (A) auf den Unterschrank (B) und verbinden den
Schlauch (M) mit dem Verbindungsstück (N).
Nehmen Sie den mit der Maschinen mitgelieferten Behälter
mit Öl gefüllt, öffnen Sie diesen und entfernen Sie die
Abdeckkappe. Führen Sie den Ölschlauch (O) ein und schrauben
Sie die Abdeckkappe wieder fest an.
BEDIENUNg:
Schalten Sie das Gerät an und drücken den Knopf (H) auf “I”.
Das Licht (G) leuchtet für wenige Sekunden auf, dann startet
der Aktenvernichter.
Während der ersten Minuten ist es möglich, dass die
Schneidemesser nicht richtig geölt sind, da die Ölzuführung
noch nicht ganz voll ist. Um diese schneller zu füllen,
aktivieren / bedecken Sie die Fotozellen im Innern, sodas der
Aktenvernichter etwa 8 bis 10 leer läuft.
Jetzt ist Ihr Aktenvernichter mit gut geölten Schneidemessern
betriebsbereit.
Wir empfehlen Ihnen, von Zeit zu Zeit den Ölstand im Container
im Innern des Gerätes zu prüfen.
AUSTAUSCHEN DES ÖLBEHÄLTERS
Öffnen Sie die Tür.
Nehmen Sie den leeren Ölbehälter (P) heraus, schrauben Sie
die Abdeckkappe (Q) auf und ziehen den Schlauch (O) heraus.
Nehmen Sie einen neuen Ölbehälter, entfernen Sie die
Abdeckkappe, führen Sie den Ölschlauch (O) ein und schrauben
Sie die Abdeckkappe wieder fest an.
Stellen Sie den neuen Ölbehälter in das Gehäuse und schließen
Sie die Tür..Ihr Aktenvernichter ist nun wieder einsatzbereit.
Achtung!
Während der ersten Minuten ist es möglich, dass die
Schneidemesser nicht richtig geölt sind, da die Ölzuführung
noch nicht ganz voll ist. Um diese schneller zu füllen,
aktivieren / bedecken Sie die Fotozellen im Innern, sodass der
Aktenvernichter etwa 8 bis 10 leer läuft.
Jetzt ist Ihr Aktenvernichter mit gut geölten Schneidemessern
betriebsbereit
Feuer Gefahr
Verwenden Sie NIE synthetisches Öl, Produkte auf Benzol-Basis
oder Schmiermittel, die Schwebstoffe enthalten, am oder in der
Nähe des Gerätes.
ZUBEHÖR
KOMBINIRETES SICHERHEITSSCHLOSS (ABB.4)
Der Kobra AF.1 kann mit einem kombinierten Sicherheitss-
chloss für die obere Abdeckung der Papierzuführung ausge-
stattet werden, damit auch während des Shreddervorgangs
Ihre Dokumente vor nicht gewünschten Einblicken geschützt
sind.
ENTSPERRFUNKTION
Öffnen Sie die obere Abdeckung der Papierzuführung wie in
Abb.4 gezeigt.
Legen Sie die zu vernichtenden Dokumente in den
Zuführschacht ein.
Schließen Sie die Abdeckung und der Aktenvernichter beginnt
automatisch mit dem Schreddern.
Geben Sie eine 4-stellige PIN-Nummer an der Tastatur (B) ein,
z.B.:
Die Abdeckung ist damit blockiert.
Die Blockierung wird automatisch aufgehoben, sobald:
- Die 4-stellige PIN-Nummer eingegeben wird
- Der Shreddervorgang beendet ist
Wichtig: Wenn Sie die PIN-Nummer vergessen, hebt sich die
Blockierung der Abdeckung automatisch nach 20 Minuten im
Stand-by Modus auf.

13 KOBRA AF.1 e Kobra AF+1 Manuale
FEHLERBEHEBUNG
Bei auftretenden Problemen mit Ihrem Aktenvernichter überprüfen Sie diese bitte anhand der nachstehenden Checkliste
zur Fehlerbehebung. Falls Sie das Problem damit nicht lösen können, wenden Sie sich an den nächsten KOPBRA-Händler.
Öffnen Sie nie das obere Gehäuse des Aktenvernichters um selbst Reparaturen vorzunehmen. Sie riskieren damit
einen Stromschlag und den Verlust der Garantie auf das Gerät..
EG - KONFORMITÄTSERKLÄRUNG
Übereinstimmung mit - Richtlinie LVD 2014/35/EU
- Richtlinie 2011/65/EU RoHS
- Richtlinie 2004/108/EC EMC
Der Hersteller ELCOMAN SRL
VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) – ITALY-
erklärt hiermit, dass die unten gelisteten Kobra Aktenvernichter übereinstimmen mit den Standards der Richtlinie LVD
2014/35/EU
- Kobra Serie: Kobra AF.1 , Kobra AF+1
Angewandte Standards:
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A 2:2013
EN 55014-1 :2006+A1 :2009+A2 :2011
EN 55014-2 :1997+A1 :2001+A2 :2008
EN 61000-3-2 :2014
EN 61000-3-3 :2013
Bovisio Masciago, 30.03.2017
A.DE ROSA
TEchniSchE AbTEilUng
PROBLEM HINWEIS am
Gerät
Mögliche URSACHE Möglichkeit der FEHLERBEHEBUNG
Der
Aktenvernichter
startet nicht.
- Das Licht (G)
leuchtet nicht auf
- Das rote Licht (I)
leuchtet auf
- Das Licht (G)
leuchtet auf
- Position am Schalter (H)
- Das Stromkabel ist nicht korrekt
angeschlossen
- Der Schredder hat keinen Strom
- Die Tür (C) ist nicht richtig
geschlossen
- Der Abfallsack ist voll
- Der Motor ist überhitzt
- Schalten Sie auf die Position (I)
- Prüfen Sie, ob der Stecker richtig in der
Steckdose angeschlossen ist.
- Prüfen Sie, ob die Steckdose angeschaltet ist
- Schließen Sie die Tür richtig
- Leeren Sie den Abfallsack
- Warten Sie 15 Minuten, damit der Motor
abkühlen kann
Der
Aktenvernichter
hört nicht auf
zu shreddern
- Das Licht (G)
leuchtet und die
Schneidmesser
arbeiten
- An den Fotozellen bendet sich
Material und/oder Schmutz
- Entfernen Sie Schmutz oder sonstige Reste
von den Fotozellen
- Reinigen Sie die Fotozellen mit einer Bürste
Erhebliche
Verringerung
der Schredder-
Kapazität
- Zuführkapazität
ist geringer als
in technischen
Daten angegeben
- Schneidmesser sind schmutzig
oder verklebt
- Führen sie eine Wartung durch, indem Sie
ein mit Öl bespritztes Blatt Papier in das Gerät
einführen
Dokumente
werden nicht
eingezogen
und eshreddert.
- Dokumente
bleiben in der
Papierzuführung
- Verschmutzte Riemen durch
Papierstaub
- Drehen Sie die Riemen manuell und reinigen
Sie diese vorsichtig mit einem feuchten Tuch

14
CARACTERÍSTICAS
Los modelos Kobra AF.1 y Kobra AF+1 son destructoras
de documentos dotadas de tecnología de alimentación
automática.
Para las características, ver la tabla en la pág. 23
INSTALACIÓN FIG.1
Utilizar un enchufe de fácil acceso y cerca del propio aparato.
Después de haber sacado la máquina del embalaje, colocar
el cabezal de la máquina (A) sobre el mueble (B).
Abrir la puerta (C), extraer el cuadro portabolsa (D) de las
guías (E). Colocar la bolsa de plástico (F) suministrada en
el cuadro portabolsa (D) y volver a colocarlo en las guías
(E). Empujar el cuadro portabolsa hasta el fondo y cerrar la
puerta.
USO DEL APARATO FIG.2
Después de haber enchufado el aparato a la red, colocar el
interruptor (H) en la posición “I”, el indicador luminoso (G)
se iluminará durante unos segundos y la máquina iniciará un
ciclo de destrucción.
Si no se han introducido documentos para destruir, el
aparato se pondrá automáticamente en posición de stand by.
Ahora es posible la destrucción de documentos en cualquier
momento.
Con el interruptor (H) en posición “0”, todas las funciones
están excluídas.
Colocando el interruptor (H) en la posición “R” es posible, en
cualquier momento y con cualquier tipo de papel, interrupir
la destrucción y extraer el documento mediante marcha
atrás.
DESTRUCCIÓN MANUAL DE HOJAS SUELTAS
Al insertar las hojas en la embocadura (L), se enciende el
indicador luminoso (G) y la máquina inicia automáticamente
la destrucción gracias a dos fotocélulas colocadas en el
interior de la misma embocadura que detectan el paso
del papel y que detienen automáticamente el grupo de
corte unos segundos después de que se haya nalizado la
destrucción.
En caso de que se introduzca una cantidad de papel superior
a la capacidad destructora de la máquina, la máquina
efectuará una marcha atrás automática expulsando el papel
en exceso.
Retirar el papel en exceso de la embocadura para liberar las
fotocélulas y a continuación introducir una cantidad inferior
de hojas en la embocadura y la máquina arrancará de nuevo
para completar la destrucción con un ciclo destructor.
Se aconseja limitar los bloqueos debidos a introducciones
excesivas de papel y hacer funcionar el aparato por debajo
de la capacidad máxima de destrucción a n de preservar
la duración de los instrumentos mecánicos y la vida de la
propia máquina.
DESTRUCCIÓN DE HOJAS CON EL SISTEMA DE

Abrir la tapa superior de la bandeja de alimentación de
papel como se indica en la gura 3.
Introducir en el interior de la bandeja de alimentación un
máximo de 300 hojas de papel A4, en cualquier caso, con
una altura no superior a la indicada por la marca (A).
Cerrar la tapa superior y la máquina inicia automáticamente
la destrucción del papel. Una vez nalizada la destrucción, se
detendrá automáticamente.
NOTA:
La función automática puede utilizarse también para bloques
cosidos de un máximo de 25 hojas.
Siempre que el tipo de grapa metálica no tenga una longitud
superior a 6 mm y esté ubicada hacia abajo en el punto más
extremo.
ATENCIÓN: Las destructoras de documentos Kobra AF.1 y
Kobra AF+1 NO destruyen los siguientes tipos de documentos
con:
Grapas metálicas con
una longitud del pie
superior a 6 mm
Clips de grandes
dimensiones
Pinzas sujetapapeles
Bulldog
Documentos
encuadernados
Etiquetas adhesivas
Revistas u otros
documentos
encuadernados
con más grapas
o clips
Hojas de plástico, documentos plasticados,
chas de plástico
ATASCAMIENTO
En caso de que la destructora de documentos se atasque,
actuar como se describe a continuación:
- Efectuar una o más veces la marcha atrás pulsando
el interruptor (H) en la posición “R”.
- Abrir la tapa superior de la bandeja de
alimentación de papel.
- Retirar el papel atascado.
Una vez liberado el grupo de corte del papel atascado,
introducir nuevamente las hojas en el interior de la bandeja
de alimentación de papel, volver a cerrar la tapa superior y su
destructora de documentos está lista para funcionar.
FUNCIONES AUTOMÁTICAS
Los modelos KOBRA AF.1 y KOBRA AF+1 están dotados de las
siguientes funzione automáticas:
-FOTOCÉLULAS para arranque automático del aparato.
-RETORNO AUTOMÁTICO antiatascamiento que en caso de
introducción accidental de una cantidad de papel superior
a la capacidad máxima del modelo, interrumpe la corriente
al motor eléctrico y a continuación realiza durante unos
segundos la marcha atrás liberando los rodillos de corte y
poniendo la máquina en stand by.
Para retomar la destrucción, extraer el papel de la embocadura,
para liberar las fotocélulas, y a continuación introducir en la
embocadura una cantidad inferior de hojas.
-GUARDAMOTOR que interrumpe el funcionamiento de la
máquina en caso de sobrecalentamiento.
(En caso de intervención del guardamotor, dejar reposar la
máquina durante al menos 10/15 minutos, después de los
cuales el aparato comenzará a funcionar automáticamente).
-STOP AUTOMÁTICO en caso de que la bolsa esté llena o la
puerta abierta, con señalización luminosa del testigo rojo (I).

15 KOBRA AF.1 e Kobra AF+1 Manuale
-SISTEMA ENERGY SMART que reduce automáticamente el
consumo de la máquina, cuando está en STAND-BY y después
de que hayan trascurrido unos 12 segundos desde el último
ciclo automático de destrucción.
CUIDADO Y MANTENIMIENTO
Los modelos Kobra AF.1 y Kobra AF+1 son destructoras de
alta calidad, diseñadas para destrucciones automáticas y
manuales. Para los modelos Kobra AF.1 C4 y Kobra AF+1 C4 no
se requiere la lubricación de las cuchillas de corte con aceite.
De todos modos, para mantener la destructora en condiciones
de funcionamiento perfecto, el operador debe efectuar la
destrucción de manera responsable, se recomienda realizar un
mantenimiento periódico
El modelo Kobra AF.1 C2 está dotado de un sistema especial
integrado de lubricación automática “ AUTOMATIC OILER” que
evita lubricar manualmente las cuchillas de corte, por lo tanto,
se recomienda controlar periódicamente el nivel de aceite
dentro de su contenedor situado dentro del mueble.
Se recomienda poner la máquina en funcionamiento siempre
por debajo de la máxima capacidad, esto prolongará los
intervalos de mantenimiento conservando los componentes
mecánicas.
¡ATENCIÓN!
En caso de deslizamiento y no arrastre del papel, se deberán lim-
piar regularmente las 8 correas de arrastre ubicadas dentro de la
bandeja de alimentación del papel, con un paño suave húmedo.
LUBRICANTE AUTOMÁTICO (FIG.2)
(solo para modelo Kobra AF.1 C2)
El modelo Kobra AF.1 C2 está dotado de un sistema especial
integrado de lubricación automática “AUTOMATIC OILER” que
evita lubricar manualmente las cuchillas de corte.
Los modelos Kobra AF.1 C2 se entregan con un contenedor
con capacidad de 1 Litro de aceite.
INSTALACIÓN FIg.2
Después de haber extraído la máquina del embalaje, posicionar
el cabezal de la máquina (A) en el mueble (B) introducir el tubo
(M) en el conector (N).
Sostener el contenedor de aceite suministrado en dotación
con la máquina, desenroscar el tapón de sellado y eliminarlo,
introducir en el tubo de aceite (O) y ajustar bien el tapón.
FUNCIONAMIENTO
Después de haber conectado el equipo a la red eléctrica,
posicionar en “I” el pulsador (H), se iluminará durante algunos
segundos el indicador luminoso (G) y la máquina comenzará
un ciclo de destrucción.
Durante los primeros minutos de funcionamiento el grupo
podría NO estar lubricado debido a que el tubo de suministro
de aceite aún no está completamente lleno.
Para acelerar el llenado es posible mantener activas las
fotocélulas ubicadas dentro de la embocadura (L) para hacer
funcionar la destructora de documentos en vacío durante
aprox. 8/10 min consecutivos.
Ahora la destructora de documentos está lista y con el grupo
de corte lubricado. Se recomienda controlar periódicamente
el nivel de aceite dentro de su contenedor ubicado dentro del
mueble.
SUSTITUCIÓN CONTENEDOR ACEITE
Abrir la puerta.
Extraer el contenedor de aceite (P) vacío de su alojamiento,
desenroscar el tapón (Q) en la parte superior del contenedor y
quitar el tubo (O).
Adquirir un nuevo contenedor de aceite, desenroscar el tapón
de sellado y eliminarlo, introducir el tubo de aceite (O) y ajustar
bien el tapón.
Posicionar el nuevo contenedor de aceite en su alojamiento y
cerrar la puerta. Ahora la destructora de documentos está lista
para el uso.
¡Atención!
Durante los primeros minutos de funcionamiento el grupo
podría NO estar lubricado debido a que el tubo de suministro
de aceite aún no está completamente lleno.
Para acelerar el llenado es posible mantener activas las
fotocélulas ubicadas dentro de la embocadura (L) para hacer
funcionar la destructora de documentos en vacío durante aprox.
8/10 min consecutivos.
Ahora la destructora de documentos está lista y con el grupo
de corte lubricado.
Peligro de incendio
NO usar nunca ningún tipo de aceite sintético, productos a base de
bencinas o lubricantes en aerosol dentro del aparato o cerca de él.
ACCESORIOS
CIERRE DE SEGURIDAD CON COMBINACIÓN (FIG.3)
Bajo petición, se puede dotar al modelo Kobra AF.1 con cierre
de seguridad con combinación de la tapa superior de la bandeja
de alimentación de papel, para garantizar la seguridad de los
documentos durante la destrucción.
FUNCIONAMIENTO CON BLOQUEO DE TAPA:
Abrir la tapa superior de la bandeja de alimentación de papel
como se indica en la gura 3.
Introducir en el interior de la bandeja de alimentación de papel
los documentos para destruir.
Cerrar la tapa superior de la bandeja de alimentación de papel
y la máquina inicia automáticamente la destrucción de los
documentos.
Introducir el código PIN en el teclado (B) de cuatro cifras, por
ejemplo:
la tapa se bloquea automáticamente.
La tapa superior de la destructora de documentos se desbloquea
automáticamente cuando:
- Se digita de nuevo el código PIN de cuatro cifras.
- El ciclo de destrucción se ha completado.
Importante: En caso de que se olvidase el código PIN
introducido, la tapa superior se desbloqueará automáticamente
después de 20 minutos de la entrada en estado de stand-by.

16
DECLARACIÓN DE CONFORMIDAD CE
Conforme a la: - directiva LVD 2014/35/UE
- directiva 2011/65/EU RoHS
- directiva 2004/108/CE CEM
El fabricante ELCOMAN SRL
VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) – ITALIA
Declara con la presente que las destructoras de documentos Kobra abajo descritas cumplen las normas de la directiva LVD
2014/35/UE
- Kobra serie: Kobra AF.1 , Kobra AF+1
Las normas aplicadas son :
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A 2:2013
EN 55014-1 :2006+A1 :2009+A2 :2011
EN 55014-2 :1997+A1 :2001+A2 :2008
EN 61000-3-2 :2014
EN 61000-3-3 :2013
Bovisio Masciago, 30.03.2017
A.DE ROSA
OficinA T
é
cnicA
ANOMALÍAS
Si tiene problemas con su destructora de documentos, consulte los síntomas y remedios descritos a continuación.
Si no consigue resolver el problema de este modo, contacte con el proveedor Kobra más cercano.
No abrir el cabezal de la destructora de documentos para intentar repararla. Podría exponerse a graves descargas
eléctricas e invalidar la garantía
PROBLEMA CÓMO SE MANIFIESTA CAUSA ACCIÓN
La destructora de
documentos no
arranca
- No se enciende el indicador
luminoso ( G )
- Se enciende el indicador
luminoso rojo ( I )
- Se enciende el indicador
luminoso ( G )
- Posición del interruptor
(H)
- Cable de alimentación
no conectado
correctamente
- Ausencia de tensión de
alimentación
- Puerta (C) no cerrada
correctamente
- Bolsa llena
- Motor en protección
térmica
- Colocar el interruptor (H) en posición
(I)
- Comprobar si el enchufe está
correctamente introducido en la toma
de alimentación
- Comprobar si hay tensión en la toma
- Cerrar correctamente la puerta
- Vaciar la bolsa
- Esperar 15 minutos para el
enfriamiento del motor
La destructora de
documentos no se
detiene nunca
- Indicador luminoso
(G), acceso, grupo en
fucionamiento
- Material y/o suciedad
depositado en las
fotocélulas o entre estas
- Retirar el depósito de las fotocélulas
o liberarlas
- Limpiar las fotocélulas con un cepillo
Reducción notable
de la capacidad de
corte
- Capacidad reducida respecto
a la capacidad declarada
- Grupo de corte sucio
o con presencia de
adhesivo sobre las
cuchillas
- Realizar un mantenimiento
introduciendo una hoja cubierta con
lubricante
Los documentos
no se arrastran ni
destruyen
Los documentos permanecen
en la bandeja de alimentación
del papel
Correas sucias y cubiertas
de polvo de papel
Limpiar minuciosamente las correas
con un paño húmedo girándolas
manualmente

17 KOBRA AF.1 e Kobra AF+1 Manuale
CARACTÉRISTIQUES
Les modèles Kobra AF.1 et Kobra AF+1 sont des destructeurs de
documents dotés d’une technologie d’alimentation automatique.
Pour les caractéristiques voir le tableau page 23
INSTALLATION FIG.1
Utiliser une prise facilement accessible et à proximité de
l’appareil lui-même.
Après avoir retiré la machine de son emballage, positionner la
tête de la machine (A) sur le meuble support (B). Ouvrir la porte
(C), retirer le cadre du réceptacle (D) de son logement à coulisses
(E). Positionner le sac en plastique (F) fourni, sur le cadre (D) et
remettre celui-ci en place (E).Pousser le cadre avec le sac de
réception jusqu’au fond, et refermer la porte.
UTILISATION DE L’APPAREIL FIG.2
Après avoir branché l’appareil sur le secteur, mettre en position
“l” l’interrupteur (H), le témoin lumineux (G) s’allumera pendant
quelques secondes et la machine lancera un cycle de destruction.
Si aucun document à détruire n’a été inséré, l’appareil se mettra
automatiquement en mode veille.
La destruction de documents est, à partir de là, possible à
n’importe quel moment.
Si l’interrupteur (H) est en position “0” toutes les fonctions sont
désactivées.
Il est possible de mettre l’interrupteur (H) en position “R” à
n’importe quel moment et pour n’importe quel type de papier,
ce qui permet d’interrompre la destruction et retirer le document
grâce au retour.
DESTRUCTION MANUELLE DE FEUILLES SIMPLES
Insérer les feuilles dans la fente d’introduction (L) un signal
lumineux s’allume (G) et la machine lance automatiquement la
destruction à l’aide des deux cellules photosensibles situées à
l’intérieur de la fente d’introduction, qui lisent le passage du
papier et arrêtent automatiquement le bloc de coupe après
quelques secondes.
Si une quantité de papier supérieure à la capacité de destruction
de la machine est insérée, la machine se mettra automatique-
ment en position de retour et éjectera l’excédant de papier. Reti-
rer l’excédant de papier de la fente d’introduction pour dégager
les cellules photosensibles, puis insérer une quantité moindre
de feuilles dans la fente d’introduction et la machine repartira
automatiquement pour compléter la destruction avec un nou-
veau cycle.
Il est recommandé d’éviter les blocages liés à une introduction
excessive de papier et de faire fonctionner l’appareil en sous
régime de sa capacité de destruction an de préserver la durée
de vie des éléments mécaniques et de la machine dans son
ensemble.
DESTRUCTION DE FEUILLES AVEC LE SYSTÈME
D’ALIMENTATION AUTOMATIQUE (FIG.3)
Ouvrir le capot supérieur du bac d’alimentation papier comme
indiqué à la gure 3. Insérer au maximum 300 feuilles de papier
A4 dans le bac d’alimentation, pour une hauteur maximale
inférieure à celle indiquée par l’inscription (A).
Refermer le capot supérieur et la machine lance automatiquement
la destruction du papier, et s’arrête automatiquement une fois la
destruction achevée.
NOTE :
La fonction automatique peut aussi être utilisée pour les
documents agrafés de 25 feuilles au maximum.
ATTENTION : Les destructeurs de documents KOBRA AF.1 et
KOBRA AF+1 NE SONT PAS en mesure de détruire les différents
types de documents suivants, avec ::
Agrafes de
plus de 6 mm
Grands
trombones
Pinces à
papier
Bulldog
Documents
reliés
Étiquettes
adhésives
Magazines
ou autres
documents
reliés avec
plusieurs agrafes
ou attaches
Feuilles platiques, documents
pelliculés, papiers plastiés
BOURRAGE
Dans le cas où un bourrage se produit dans le destructeur de
documents, procéder comme suit :
- Effectuer une ou plusieurs fois le retour en mettant
l’interrupteur (H) en position “R”,
- Ouvrir le capot supérieur du bac d’alimentation papier.
- Retirer le papier.
Une fois que le bloc de coupe a été dégagé du papier enbourrage,
insérer à nouveau les feuilles dans le bac d’alimentation papier,
refermer le capot supérieur, votre destructeur de document est
à nouveau prêt à l’emploi.
FONCTIONS AUTOMATIQUES
Les modèles KOBRA AF.1 et KOBRA AF+1 sont dotés des
fonctions automatiques suivantes :
- CELLULES PHOTOSENSIBLES pour la mise en marche
automatique de l’appareil
-RETOUR AUTOMATIQUE anti-engorgement qui coupe
automatiquement le courant du moteur électrique en cas
d’insertion accidentelle d’une quantité de papier supérieure
à la capacité maximale de la machine, puis effectue pendant
quelques secondes un retour an de libérer la déchiqueteuse,
en mettant l’appareil en veille.
Pour ensuite recommencer la destruction, extraire le papier de
la fente d’insertion, an de libérer les cellules photosensibles,
puis insérer dans la fente une quantité moindre de papier. -
- ARRÊT AUTOMATIQUE en cas de sortie du bac à papier avec
indication lumineuse du voyant rouge (C).
- SYSTÈME ENERGY SMART qui réduit automatiquement la
consommation de l’appareil assurant une consommation
d’énergie pratiquement nulle, en régime STAND-BY environ 20
sec. après la n du dernier cycle automatique de destruction.

18
ENTRETIEN ET MANUTENTION
Les modèles Kobra AF.1 et Kobra AF+1 sont des destructeurs
de documents de haute qualité conçus pour des destructions
automatiques et manuelles.
Sur les modèles Kobra AF.1 C4 et Kobra AF+1 C4 il n’est
pas nécessaire de graisser le groupe de coupe avec de
l’huile. Dans tous les cas, pour conserver le destructeur dans
d’excellentes conditions de fonctionnement, l’opérateur doit
agir de manière responsable et un entretien périodique est
conseillé.
Le modèle Kobra AF.1 C2 est équipé d’un système intégré
spécial pour le graissage automatique “AUTOMATIC OILER”,
permettant ainsi de ne pas huiler manuellement le groupe de
coupe. Il est donc préférable de contrôler périodiquement le
niveau d’huile du réservoir situé à l’intérieur du meuble.
Il est toujours conseillé de faire marcher l’appareil au-dessous
de sa capacité maximale, an d’augmenter les intervalles de
maintenance et de préserver les organes mécaniques.
ATTENTION !!
En cas de glissement et de non-entrainement du papier,
les 8 courroies d’entrainement situées à l’intérieur du bac
d’alimentation papier, doivent être régulièrement nettoyées
avec un chiffon doux et humide.
AUTOMATIC OILER (FIG.2)
(uniquement pour le modèle Kobra AF.1 C2)
Le modèle Kobra AF.1 C2 est équipé d’un système intégré
spécial pour le graissage automatique
“AUTOMATIC OILER” permettant ainsi de ne pas huiler
manuellement le groupe de coupe.
Les modèles Kobra AF.1 C2 sont livrés avec un réservoir d’une
capacité d’1 litre d’huile.
INSTALLATION FIg.2
Après avoir retiré l’appareil de son emballage, placer la partie
supérieure de l’appareil (A) sur le meuble (B). Insérer le tube
d’huile (M) dans le connecteur (N).
Prendre le réservoir d’huile fourni avec l’appareil, dévisser le
bouchon scellé et le jeter.
Y Insérer le tube d’huile (O) et serrer le bouchon à fond.
FONCTIONNEMENT
Après avoir branché l’appareil au secteur, mettre l’interrupteur
(H) en position “I”.
Le voyant lumineux (G) s’allume pendant quelques secondes
et l’appareil lance un cycle de destruction.
Durant les premières minutes de marche, le groupe pourrait
NE PAS encore être graissé du fait que le tube d’émission
d’huile n’est pas complètement plein.
Pour accélérer le remplissage, il est possible d’activer les
cellules photoélectriques situées à l’intérieur de la fente
d’introduction (L) en faisant marcher le destructeur de
documents à vide pendant environ 8/10 mn consécutives.
Maintenant votre destructeur de documents est prêt et le
groupe de coupe est graissé.
Il est conseillé de contrôler périodiquement le niveau d’huile
dans le réservoir situé à l’intérieur du meuble.
REMPLACEMENT DU RÉSERVOIR D’HUILE
Ouvrir la porte.
Enlever le réservoir d’huile (P) vide de son logement, dévisser
le bouchon (Q) situé sur la partie supérieure du réservoir et
extraire le tube (O).
Prendre un nouveau réservoir d’huile, dévisser le bouchon
scellé et le jeter. Y insérer le tube d’huile (O) et serrer le
bouchon à fond.
Replacer le nouveau réservoir d’huile dans son logement et
refermer la porte.
Maintenant votre destructeur de documents est prêt.
Attention!
Durant les premières minutes de fonctionnement, le groupe
pourrait NE PAS encore être graissé du fait que le tube
d’émission d’huile n’est pas complètement plein.
Pour accélérer le remplissage, il est possible d’actionner les
cellules photoélectriques situées à l’intérieur de la fente
d’introduction (L) en faisant marcher le destructeur de
documents à vide pendant environ 8/10 mn consécutives.
Maintenant votre destructeur de documents est prêt et le
groupe de coupe est graissé.
Risque d’incendie
NE jamais utilier de produits à base d’huile synthétique, à
l’intérieur ou à proximité de l’appareil.
ACCESSOIRES
FERMETURE DE SÉCURITE À COMBINAISON
(uniquement pour les modèles Kobra AF.1 fig.4)
Les modèles Kobra AF.1 peuvent, sur demande, être munis
d’une fermeture de sécurité à combinaison sur le capot
supérieur du bac d’alimentation papier, an de garantir la
sécurité des documents durant leur destruction.
FONCTIONNEMENT BLOC CAPOT
Ouvrir le capot supérieur du bac d’alimentation papier
comme indiqué sur la gure 4.
Insérer à l’intérieur du bac d’alimentation papier les
documents à détruire.
Refermer le capot supérieur du bac d’alimentation papier
et la machine lance automatiquement la destruction des
documents.
Composer le code PIN à quatre chiffres sur le clavier (B), par
exemple :
le capot se bloque automatiquement.
Le capot supérieur de destruction des documents se
débloque automatiquement quand :
- Le code PIN à quatre chiffres est composé à nouveau.
- Le cycle de destruction est terminé.
Important : Dans le cas d’un oubli du code PIN comoposé,
le capot supérieur se débloquera automatiquement après 20
minutes de mise en veille.

19 KOBRA AF.1 e Kobra AF+1 Manuale
DÉCLARATION DE CONFORMITÉ CE
Conformément : à la - directive LVD 2014/35/UE
- directive 2011/65/EU RoHS
- directive 2004/108/CE CEM
Le constructeur ELCOMAN SRL
VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) – ITALY-
Déclare, par la présente, que les destructeurs de document Kobra décrits ci-dessous sont conformes aux normes de la directive
LVD 2014/35/UE
- Gamme KOBRA : Kobra AF.1 , Kobra AF+1
Les normes appliquées sont les suivantes :
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A 2:2013
EN 55014-1 :2006+A1 :2009+A2 :2011
EN 55014-2 :1997+A1 :2001+A2 :2008
EN 61000-3-2 :2014
EN 61000-3-3 :2013
Bovisio Masciago, 30.03.2017
A.DE ROSA
bUREAU TEchniqUE
DYSFONCTIONNEMENTS
Si vous rencontrez des problèmes avec votre destructeur de documents, controllez les éléments d’après le tableau ci-
après. Si vous ne réussissez pas à résoudre le problème à l’aide de ces indications, contactez votre revendeur Kobra le
plus proche.
Ne pas ouvrir la tête du destructeur de documents pour essayer de le réparer. Vous pourriez vous exposer à de
sérieuses décharges électriques et déchoir votre garantie.
PROBLÈME MANIFESTATIONS CAUSE ACTION
Le destructeur de
document ne s’allume
pas.
- Le témoin lumineux
(G) ne s’allume pas
- La diode lumineuse
rouge (I) s’allume
- Le témoin lumineux
(G) s’allume
- Positionnement de l’interrupteur
( H )
- Câble d’alimentation mal
connecté
- Absence de courant au niveau
de l’alimentation.
- Porte (C) mal fermée
- Sac plein
- Moteur en protection thermique
- Mettre l’interrupteur (H) en
position (I)
- Vérier les branchements du câble
d’alimentation
- Vérier qu’il y a du courant au
niveau de la prise
- Fermer correctement la porte
- Vider le sac
- Attendre 15 minutes que le moteur
soit refroidi.
Le destructeur de
documents ne se ferme
jamais.
- Témoin lumineux
(G), allumé, groupe
en marche
- Matériel sale et/ou salissures
sur les cellules photosensibles ou
entre les cellules photosensibles
- Enlever le dépôt des cellules
photosensibles ou les dégager.
- Nettoyer les cellules
photosensibles à l’aide d’une brosse.
Réduction importante de
la capacité de coupe
- Capacité réduite par
rapport à la capacité
afchée.
- Bloc de coupe sale ou présence
d’adhésif sur les lames.
- Effectuer une manutention en
insérant une feuille enduite de
lubriant.
Les documents ne sont
pas entraînés et détruits
Les documents
restent dans le
bac d’alimentation
papier
Courroies sales et couvertes de
poudre de papier
Nettoyer soigneusement les
courroies avec un chiffon humide
en les faisant tourner manuellement

20

Kobra AF.1 и Kobra AF+1 - это шредеры с автоматической
системой подачи бумаги. Технические характеристики
смотрите на странице 23
УСТАНОВКА Fig.1
Найдите место для установки шредера рядом с розеткой.
Извлеките шредер из упаковки и поместите режущий блок
(А) на корпус (В).
Откройте дверцу (C), выдвиньте металлический держатель
пакетов (D) из направляющих (E). Вставьте в держатель (D)
полиэтиленовый пакет (F), затем вставьте держатель обратно
в направляющие (E) и задвиньте до упора, расправьте
полиэтиленовый пакет. Закройте дверцу.
ЭКСПЛУАТАЦИЯ Fig.1
Подключите кабель питания к розетке, переведите
переключатель (Н) в позицию “I”, на несколько секунд
загорится индикатор (G). Можно начинать процесс
уничтожения.
Если машина не используется, индикатор гаснет, и
машина переходит в режим ожидания с целью экономии
электроэнергии.
При этом Вы можете начать процесс уничтожения в любой
момент. Переведите переключатель (Н) в позицию “0”, и
шредер прекратит работу. Если переключатель (H) находится
в положении “R”, процесс уничтожения любого вида бумаги
останавливается, включается реверс и уничтожаемая бумага
выходит обратно.
УНИЧТОЖЕНИЕ ОТДЕЛЬНЫХ ЛИСТОВ БУМАГИ
Как только листы бумаги попадают в приёмный слот
(L), загорается световой индикатор (G), благодаря двум
оптическим датчикам, расположенным внутри приёмного
слота, машина автоматически начинает процесс
измельчения. Через несколько секунд после окончания
измельчения ножи автоматически остановятся.
Если максимальное количество уничтожаемой бумаги
превышено, то шредер автоматически остановится, на
несколько секунд автоматически включится режим реверса.
Удалите лишнюю бумагу из приёмного слота, затем вставьте
в него меньшее количество листов. Шредер автоматически
начнет новый цикл измельчения.
Для продления срока эксплуатации шредера рекомендуется
не превышать максимальное количество уничтожаемых
листов бумаги.

Поднимите верхнюю крышку как показано на g.3
Положите максимальное количество листов А4 (300 листов
80 г/м2) в лоток. Обязательно убедитесь, что стопка листов
не превышает отметку (А).
Опустите верхнюю крышку, и машина начнет автоматически
уничтожать листы. Шредер автоматически остановится,
когда процесс уничтожения будет завершен.
ВАЖНО:
Шредер может уничтожать листы, скрепленные степлерными
скобками. Максимально возможное количество
скрепленных листов 25 (плотность 70 г/м2),
ВНИМАНИЕ: Шредеры Kobra AF.1 и Kobra AF+1 НЕ могут
уничтожить перечисленные ниже материалы:
Степлерные
скобки длиннее
6 мм
Канцелярские
скрепки
Зажимы Пружины
Журналы и другие
документы,
скрепленные
множеством скобок
или прошитые

Если бумага застряла в шредере и автоматический режим
реверса не устранил проблему:
- Вручную запустите режим реверса, переводя
переключатель (Н) в положение «R» один или несколько
раз.
- Поднимите верхнюю крышку
- Вытащите застрявшие листы
После того как застрявшая бумага была извлечена,
положите листы в лоток и опустите верхнюю крышку. Ваш
уничтожитель готов к работе.

Шредеры Kobra AF.1 и Kobra AF+1 имеют следующие
автоматические функции:
- ЭЛЕКТРОННЫЕ СЕНСОРЫ благодаря им уничтожитель
начинает работать автоматически.
-РЕЖИМ РЕВЕРСА если количество помещенных в приёмный
слот листов бумаги превышает возможности шредера, он
автоматически останавливается, и лезвия ножей вращаются
в обратном направлении несколько секунд, выталкивая
бумагу. Для того чтобы продолжить работу, выньте бумагу и
вставьте меньшее количество листов в приемный слот.
-ТЕРМОЗАЩИТА МОТОРА останавливает работу
уничтожителя, предохраняя мотор от перегрева.
(Если включается данная функция, остановите процесс
уничтожения бумаги, чтобы машина остыла по крайней
мере в течение 10-15 минут. Затем уничтожитель снова
начнет работать автоматически).
Пластиковые листы, ламинированные документы,
пластиковые папки
Клейкие закладки
