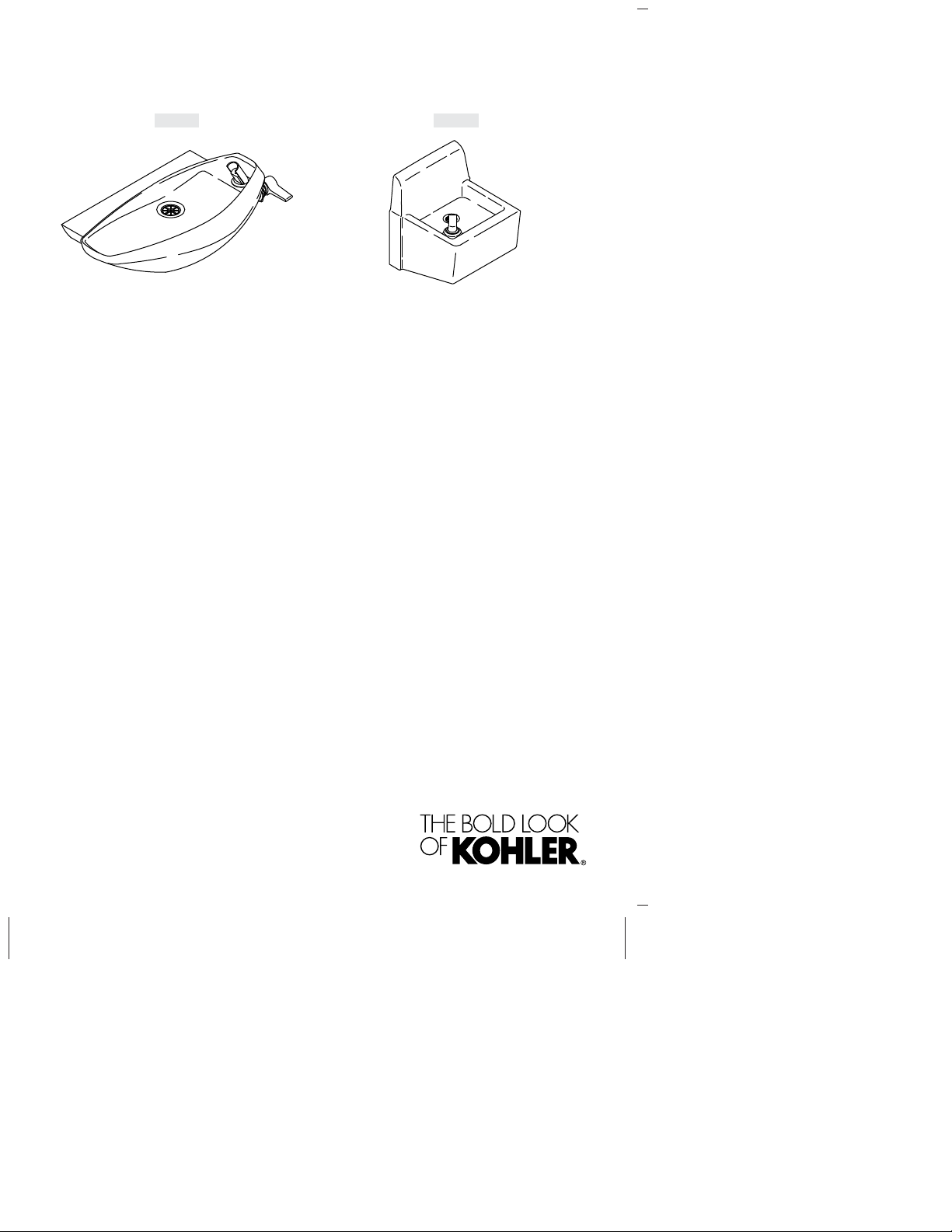

Kohler K-5250 User manual

Installation Guide
Drinking Fountains
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-5250 K-5264
101024-2-AC

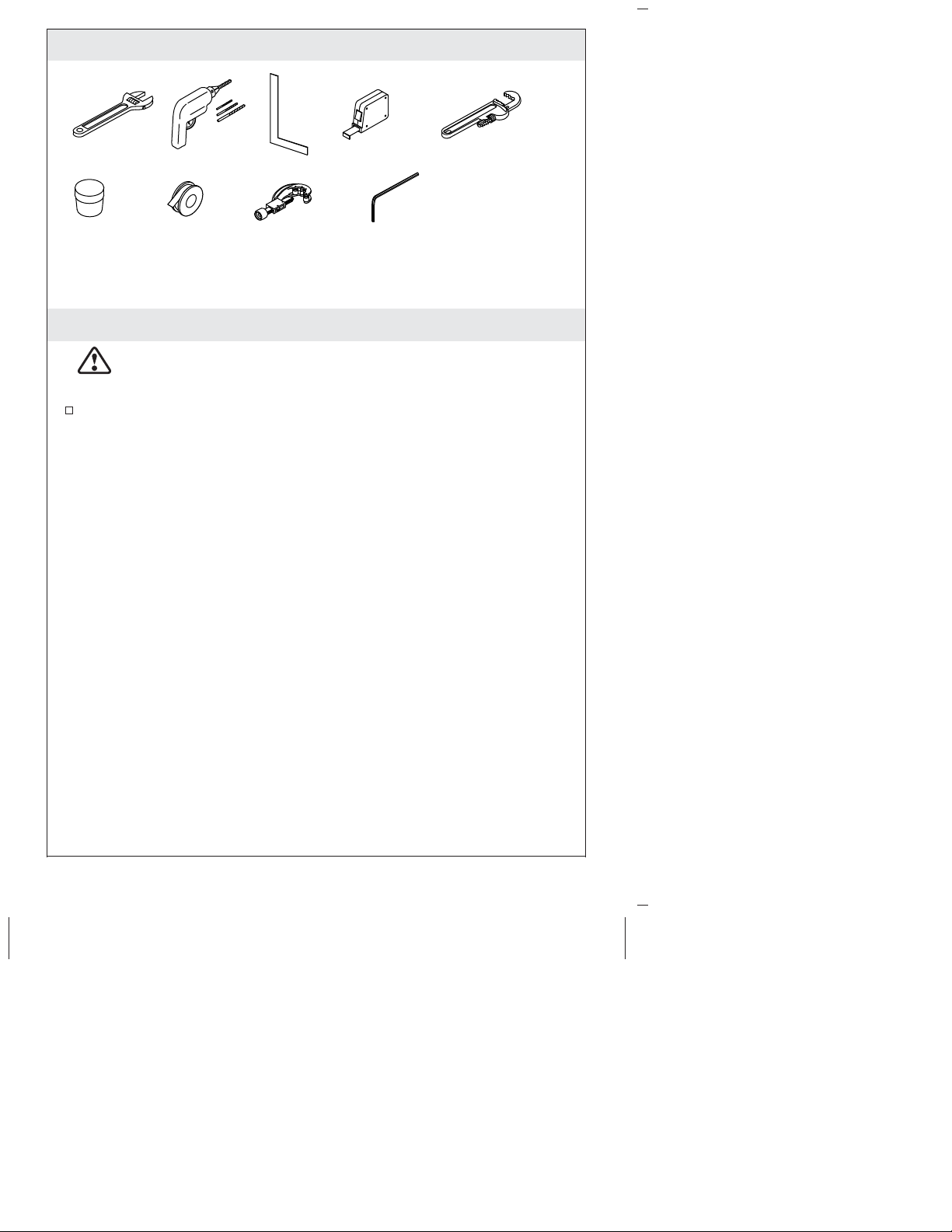

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury. Handle with care.
Vitreous china can break or chip if the product is handled
carelessly.
Observe all local plumbing and building codes.
Plumbers
Putty Sealant Tape Tube Cutter
Plus:
3/32" Hex
Wrench
• Various
Carpentry Tools
101024-2-AC 2 Kohler Co.

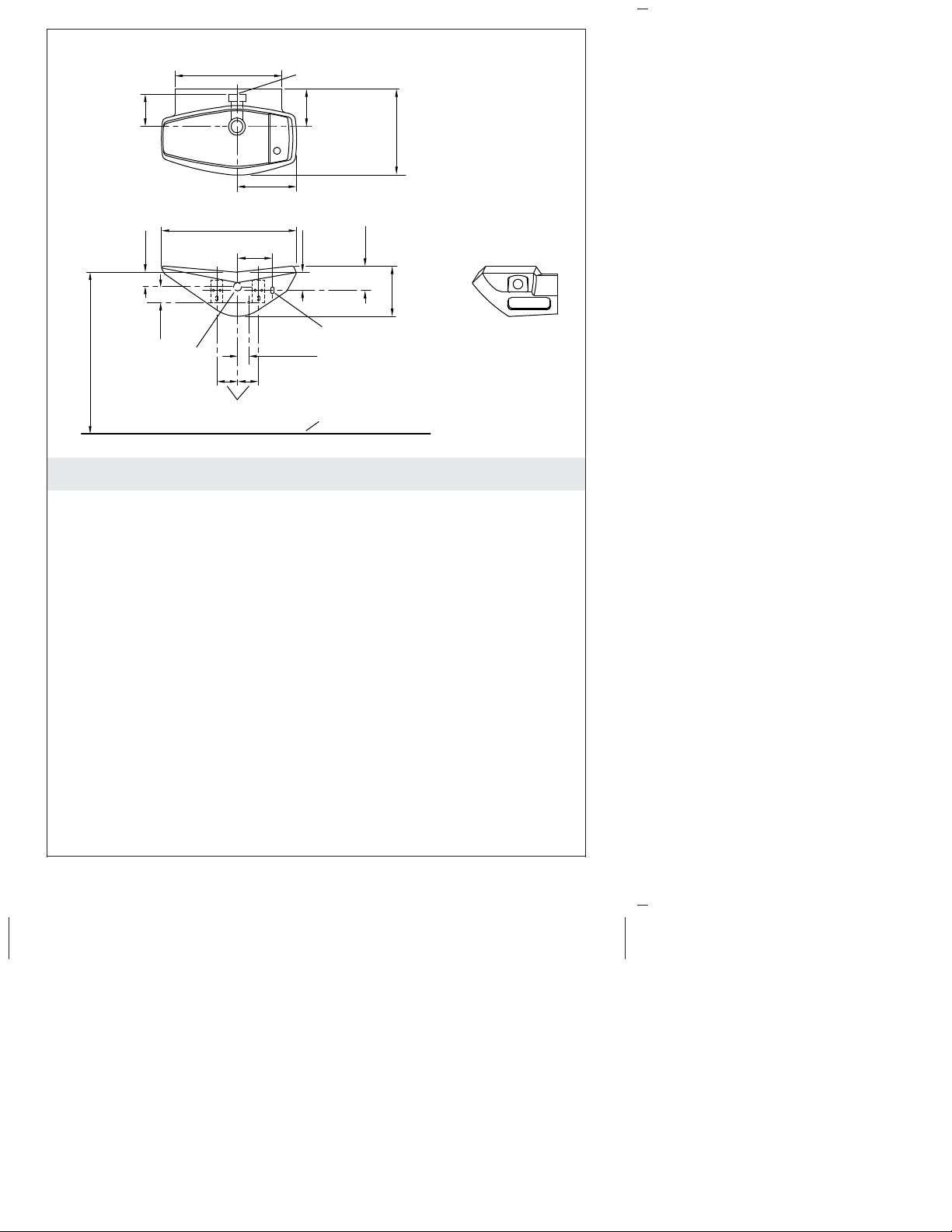

Roughing-In for K-5250
•The distance between the rim and the floor (dimension H) is 30″
(762 mm) for grade schools and 36″(914 mm) to 44″(1118 mm)
for other buildings.
19-1/2" (495 mm)
2-5/8"
(67 mm)
Floor
1/2" (13 mm) x
1" (25 mm)
Anchor Slot
8-1/2" (216 mm)
5" (127 mm) 3-1/2"
(89 mm)
7-1/4"
(184 mm)
1-5/8"
(41 mm)
3/8" NPT
Supply
2-1/4"
(57 mm)
3" (76 mm)
2-1/8"
(54 mm)
1-1/4" NPT Tap
4-5/8"
(117 mm) 12-3/8"
(314 mm)
15-3/8" (391 mm)
5-3/8"
(137 mm)
Kohler Co. 3 101024-2-AC

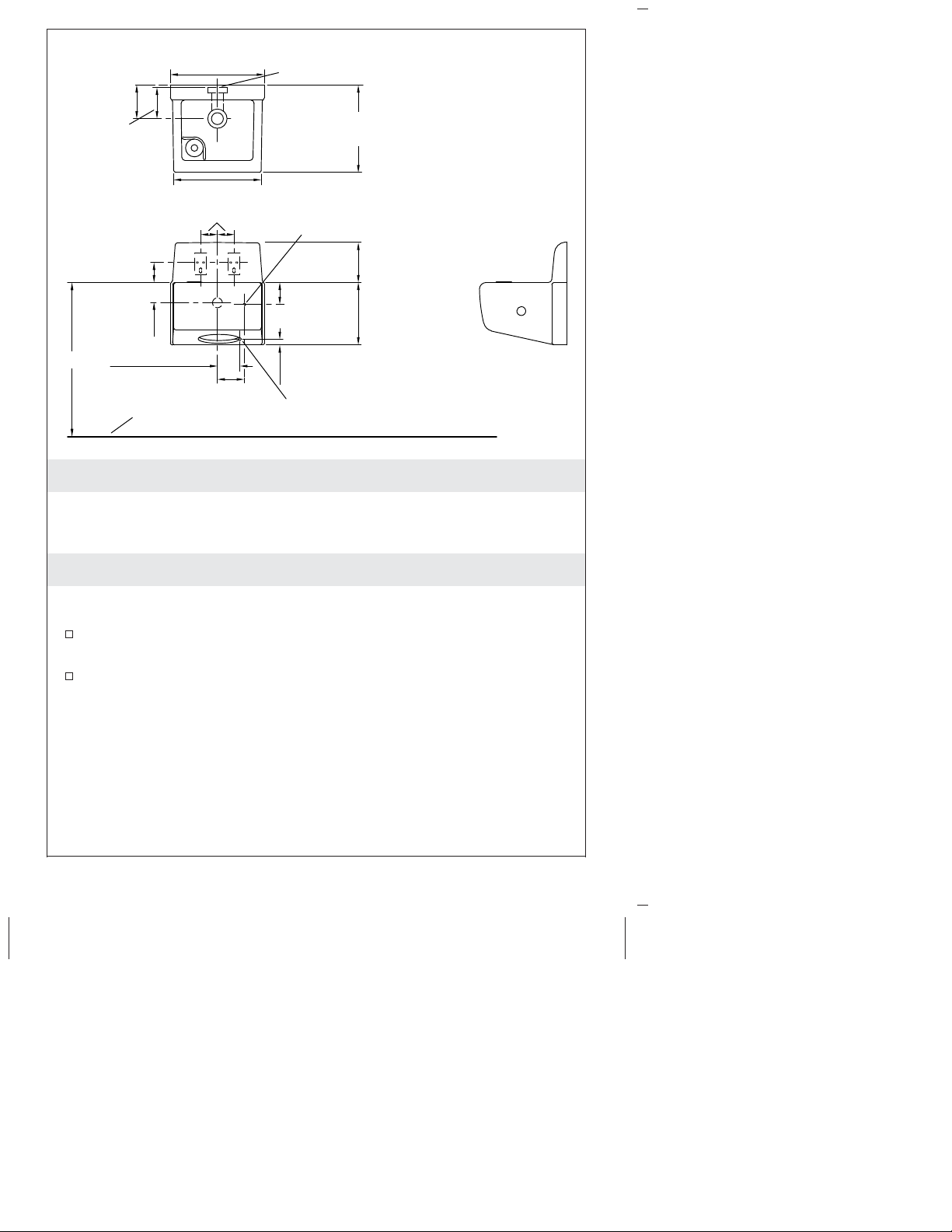

Roughing-In for K-5264
•The distance between the rim and the floor (dimension H) is 30″
(762 mm) for grade schools and 36″(914 mm) to 44″(1118 mm)
for other buildings.
1. Prepare the Site
NOTE: Be sure to install sufficient backing to support the wall
hangers and anchor bolt.
Rough-in the supply and drain piping according to the
roughing-in.
Temporarily install a capped length of 1-1/4″and 3/8″pipe to
the drain and supply to extend a minimum of 2″(51 mm) beyond
the finished wall.
Floor
H
3-1/4"
(83 mm)
3"
(76 mm)
3-3/8" (86 mm)
Ø 7/16" (11 mm)
Anchor Screw Hole in Back
4" (102 mm)
7/8"
(22 mm)
3/8" NPT
Supply
9-1/4"
(235 mm)
6"
(152 mm)
3-1/4"
(83 mm)
2-1/2" (64 mm)
13" (330 mm)
13"
(330 mm)
1-1/4" NPT Tap
5"
(127 mm)
14" (356 mm)
4-5/8"
(117 mm)
101024-2-AC 4 Kohler Co.

2. Install the Drain
Remove the temporary 3/8″pipe previously installed into the
supply fitting.
Remove the 1-1/4″pipe installed to the drain fitting.
Install a 3/8″nipple for the supply to extend approximately
7/16″(11 mm) from the finished wall.
NOTE: If the tubing is used for supply, a male threaded adapter
must extend approximately 7/16″(11 mm) from the finished wall.
Assemble the water stop onto the nipple.
Ensure that the screwdriver slot on the water stop is angled at
45°, and that it is facing toward the bottom access.
Ensure that the water stop inlet and outlet are parallel to the
floor.
3. Install the Drinking Fountain
Measure the distance between the finished wall and the center of
the drinking fountain outlet.
Remove the temporary capped nipple.
Replace the temporary nipple with a nipple that will position the
trap inlet directly under the drinking fountain outlet.
Install the two provided wall hangers to the wall, as shown in the
roughing-in diagram. Secure the hangers by the center hole only.

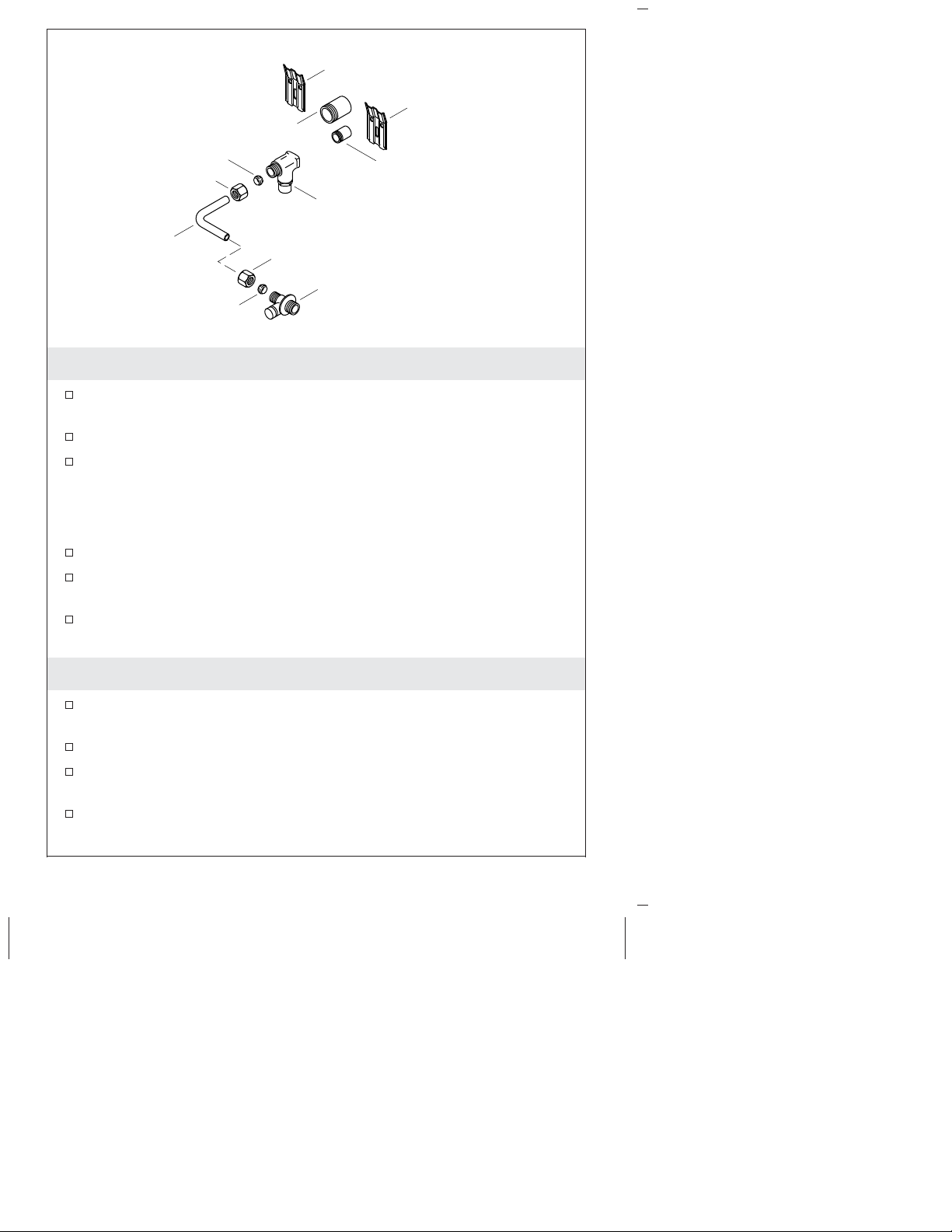

Hanger
Hanger
Ferrule
Ferrule
Nut
Nut
1-1/4" Drain
3/8" Supply
Stop Assembly
(Turn to 45˚ angle for access.)
Supply Tube
Control Valve
Kohler Co. 5 101024-2-AC

Install the Drinking Fountain (cont.)
Install the trap to the nipple. Position and level the fountain onto
the hangers.
NOTE: The hangers may have to be repositioned. Due to
dimensional variations with vitreous china products, the hangers
may have to be raised or lowered slightly so that there is 3/16″(5
mm) from the bottom of the drinking fountain outlet to the face of
the trap inlet.
Using screws, secure the two hangers to the backing through the
remaining two holes in the hanger.
Through the side access, mark the center of the 1/2″(13 mm) x 1″
(25 mm) anchoring slot located on the right-hand back wall of the
fountain.
Remove the fountain from the hangers and install the anchoring
stud.
NOTE: The machine threaded portion of the anchoring stud should
extend approximately 5/8″(16 mm) from the finished wall. The stud
must be centered in the slot.
4. Install the Strainer
Apply a bead of plumbers putty or other sealant around the
underside of the strainer body flange according to the
manufacturer’s instructions.
Insert the strainer body into the fountain drain hole.
From the underside of the drinking fountain, slide the tapered
gasket onto the strainer body, making sure that the tapered side is
facing up.
Position the fountain onto the hangers so that the anchoring stud
and the opening of the slot line up.
Line up the strainer body with the trap, and thread the strainer
body securely onto the trap.
NOTE: The fountain must be supported by the hangers only. Do
not position the drain after it has been tightened into the trap, or the
seal may be broken.
101024-2-AC 6 Kohler Co.

5. Secure the Fixture
CAUTION: Risk of personal injury. Overtightening can cause
vitreous china to break or chip.
Place the washer and cap nut over the anchoring stud, and
carefully tighten to secure the drinking fountain.
From the bottom of the access, install the copper supply tube
with the compression fitting between the stop and control valve.
Connect the straight end of the tube to the stop, then connect the
angled end of the supply tube to the control valve until both are
hand-tight.
Secure both nuts with a wrench.
NOTE: The copper supply connection may be bent slightly to fit.
Snap the strainer plate into the strainer body. If necessary, adjust
the drinking fountain head so that the arc of the water is parallel
to the wall.
6. Install the Cover Plates
Check for leaks.
Install the cover plates to the bottom access openings.
Kohler Co. 7 101024-2-AC

7. Complete the Installation
When this drinking fountain is installed with a water cooler, jam
the knurled locknut against the bonnet assembly to prevent
continuous flow.

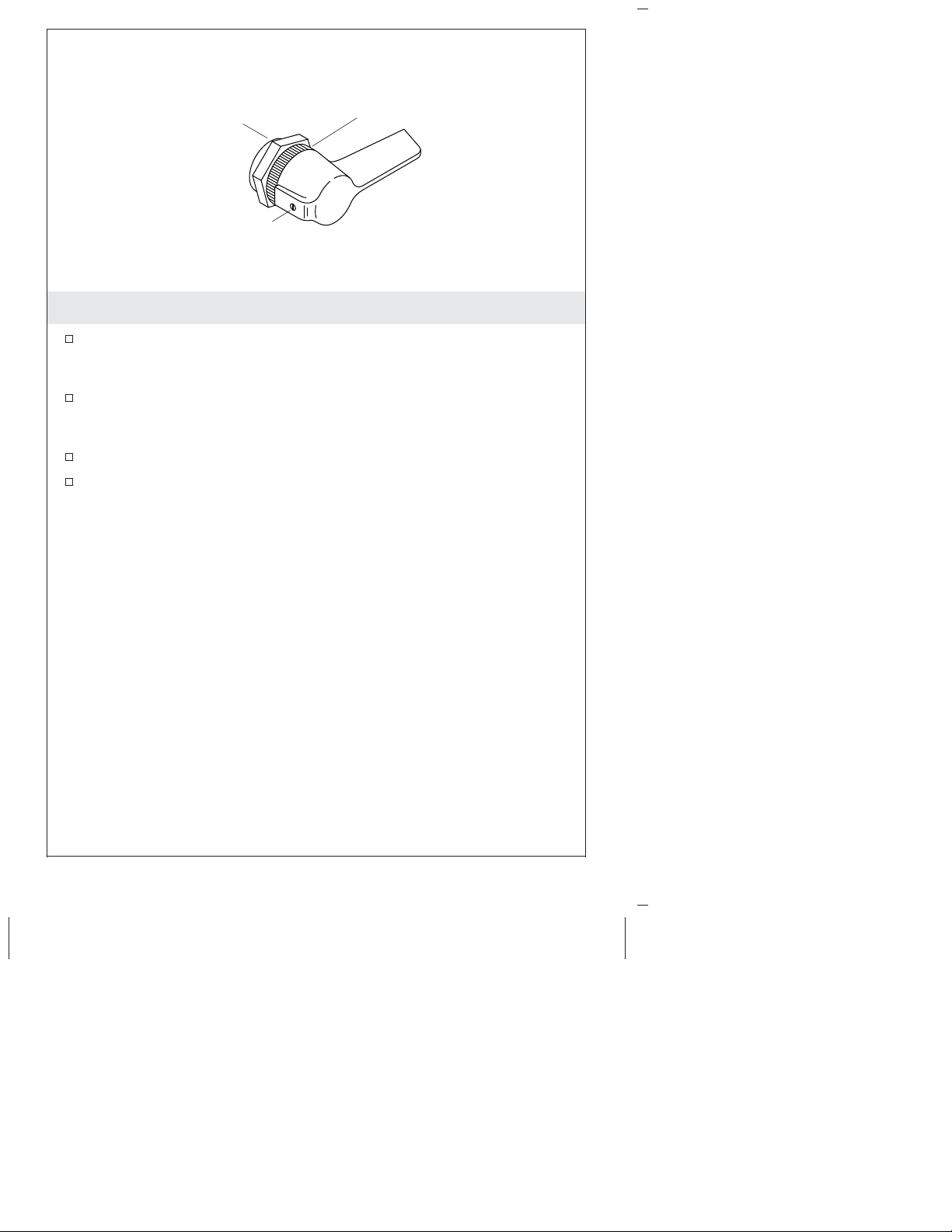

The lever handle has been adjusted at the factory so that the
blade is parallel to the floor. If additional adjustment is required,
remove the setscrew with a 3/32″hex wrench.
Pull the handle straight off. Do not twist the handle.
Reverse this procedure to reinstall the handle.
Bonnet
Assembly
Knurled
Locknut
Setscrew
101024-2-AC 8 Kohler Co.

Guide d’installation
Fontaines à eau potable

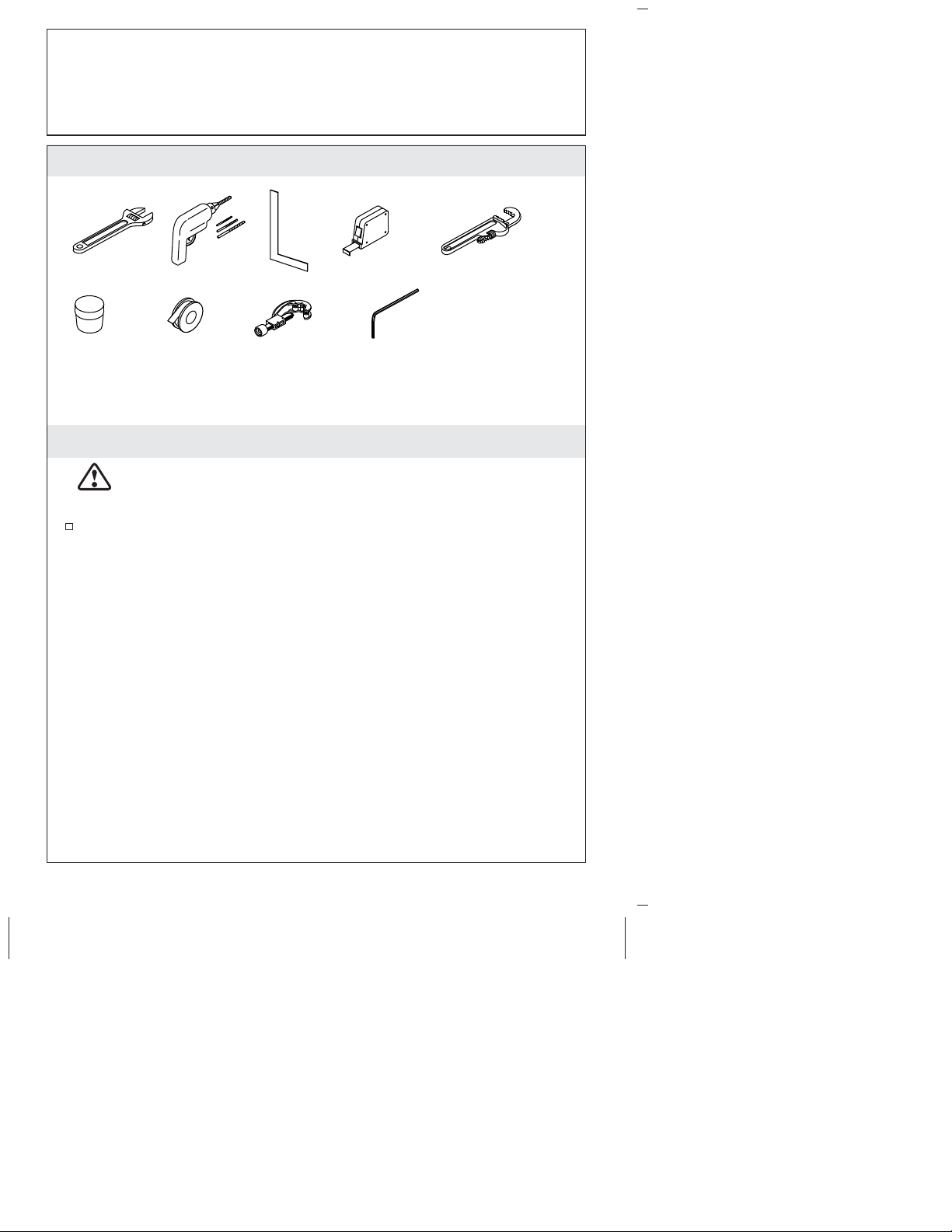

Outils et matériaux
Avant de commencer
ATTENTION: Risque de blessures. Manipuler avec
précaution. La porcelaine vitrifiée peut se briser ou se fendre
si le produit est manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Ruban
d'étanchéité Coupe-tubes
Plus:
Clé hexagonale
de 3/32"
• Outils Variés de
charpenterie
Mastic de
plombier
Kohler Co. Français-1 101024-2-AC

Raccordement pour K-5250
•La distance entre le rebord et le sol (dimension H) est de 30″(762
mm) pour les écoles primaires et est comprise entre 36″(914 mm)
et 44″(1118 mm) pour les autres bâtiments.
Filetage 1/-1/4" NPT
H
Sol
Alimentation
3/8" NPT
2-5/8"
(67 mm)
8-1/2" (216 mm)
5" (127 mm) 3-1/2"
(89 mm)
7-1/4"
(184 mm)
1-5/8"
(41 mm)
2-1/4"
(57 mm)
3" (76 mm)
2-1/8"
(54 mm)
4-5/8"
(117 mm)
15-3/8" (391 mm)
5-3/8"
(137 mm)
19-1/2" (495 mm)
12-3/8"
(314 mm)
Rainure d'ancrage
de 1/2" (13 mm) x
1" (25 mm)
101024-2-AC Français-2 Kohler Co.

Raccordement pour K-5264
•La distance entre le rebord et le sol (dimension H) est de 30″(762
mm) pour les écoles primaires et est comprise entre 36″(914 mm)
et 44″(1118 mm) pour les autres bâtiments.
1. Préparer le site
REMARQUE: S’assurer d’installer un appui suffisant pour soutenir
les étriers muraux et le boulon d’ancrage.
Mettre en place la tuyauterie d’arrivée et d’écoulement selon la
pose préliminaire.
Installer temporairement une longueur recouverte de tuyau de
1-1/4″et 3/8″sur le drain et l’arrivée pour prolonger de 2″(51
mm) minimum au-delà du mur fini.
Filetage 1/-1/4" NPT
Sol
Alimentation
3/8" NPT
Orifice de vis d'ancrage de
7/16" de diamètre(11 mm)
H
3-1/4"
(83 mm)
3"
(76 mm)
3-3/8" (86 mm)
4" (102 mm)
7/8"
(22 mm)
9-1/4"
(235 mm)
6"
(152 mm)
3-1/4"
(83 mm)
2-1/2" (64 mm)
13"
(330 mm)
14" (356 mm)
5"
(127 mm)
13" (330 mm)
4-5/8"
(117 mm)
Kohler Co. Français-3 101024-2-AC

2. Installer le drain
Retirer le tuyau de 3/8″temporaire installé auparavant dans le
raccord d’arrivée.
Retirer le tuyau de 1-1/4″installé sur le raccord du drain.
Installer un mamelon de 3/8″pour l’arrivée afin de prolonger de
7/16 (11 mm) environ à partir du mur fini.
REMARQUE: Si la tubulure est utilisée pour l’alimentation, un
adaptateur fileté mâle doit se prolonger de 7/16″(11 mm) environ à
partir du mur fini.
Assembler le robinet d’arrêt sur le mamelon.
S’assurer que la fente du tournevis sur le robinet d’arrêt est à un
angle de 45°, et qu’elle est tournée vers l’accès inférieur.
S’assurer que les orifices d’entrée et de sortie du robinet d’arrêt
soient parallèles au sol.
3. Installer la fontaine à eau potable
Mesurer la distance entre le mur fini et le centre de l’orifice de
sortie de la fontaine à eau potable.
Retirer le mamelon avec capuchon temporaire.
Remplacer le mamelon temporaire par un mamelon qui
positionne l’orifice d’entrée du siphon directement sous l’orifice
de sortie de la fontaine à eau potable.

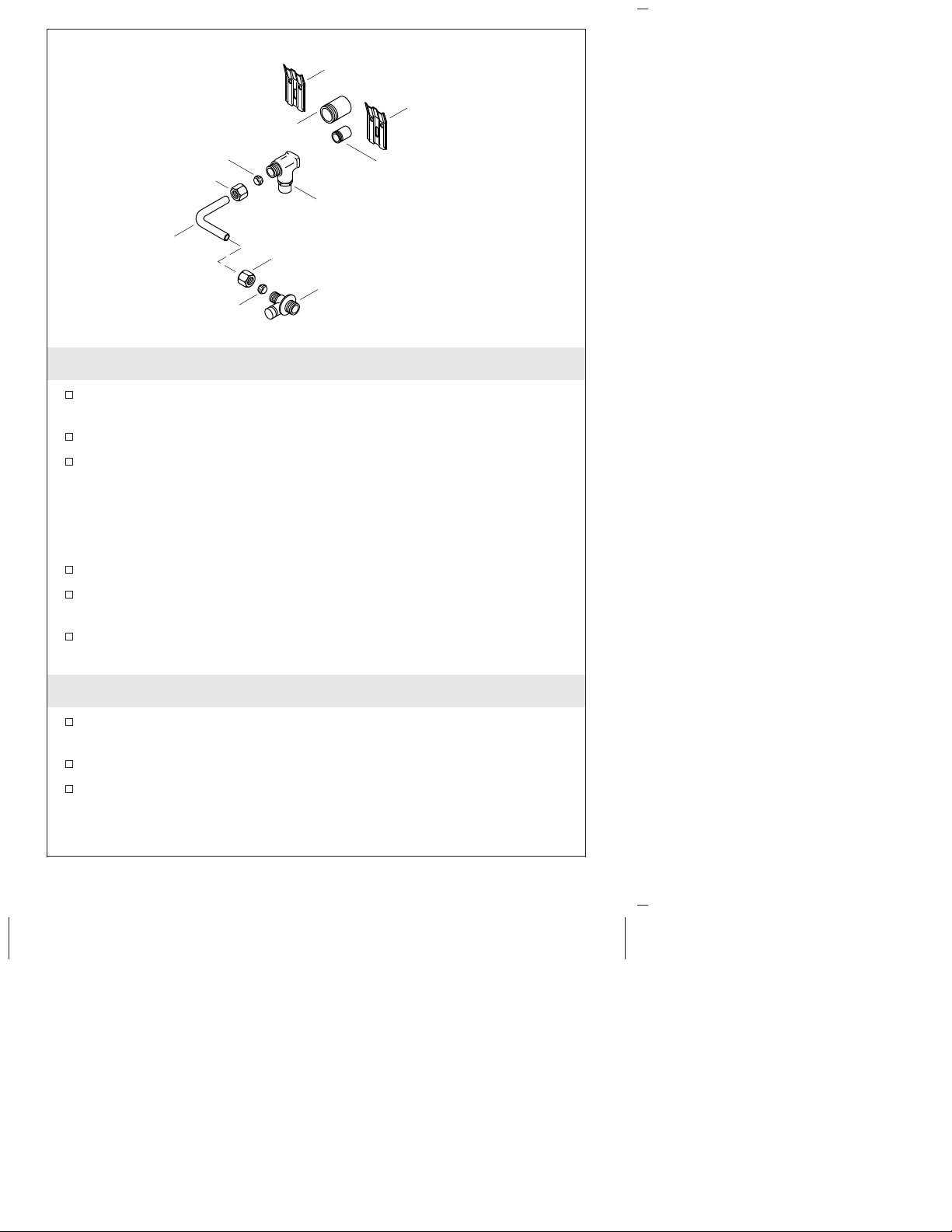

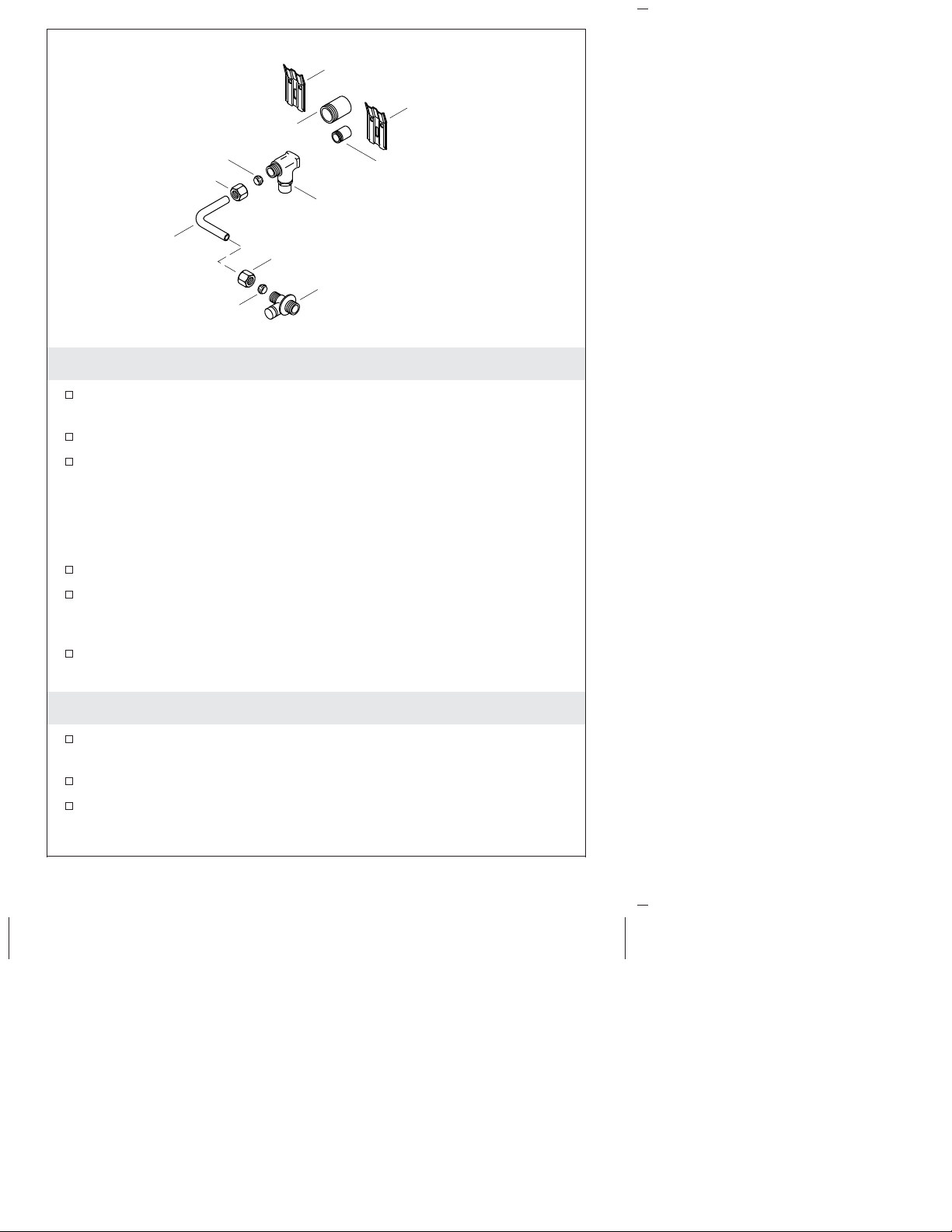

Ancrage
Ancrage
Collet
Collet
Écrou
Écrou
Drain 1-1/4"
Arrivée d'eau de 3/8"
Ensemble d'arrêt
(Turner à un angle
de 45˚ pour accès.)
Tuyau
d'alimentation
Valve de contrôle
101024-2-AC Français-4 Kohler Co.

Installer la fontaine à eau potable (cont.)
Installer les deux étriers muraux fournis sur le mur, comme sur
l’illustration dans le diagramme de raccordement. Sécuriser les
étriers par le trou central seulement.
Installer le siphon sur le mamelon. Positionner la fontaine sur les
étriers et mettre de de niveau.
REMARQUE: Il sera peut-être nécessaire de repositionner les
étriers. En raison des variations de dimensions avec les produits en
porcelaine sanitaire, les étriers devront peut-être être élevés ou
abaissés légèrement de manière à obtenir une distance de 3/16″(5
mm) entre le bas de l’orifice de sortie de la fontaine à eau potable et
la partie avant de l’orifice d’entrée du siphon.
À l’aide de vis, sécuriser les deux étriers sur l’appui à travers les
deux trous restants dans l’étrier.
En passant par l’accès latéral, marquer le centre de la fente
d’ancrage de 1/2″(13 mm) x 1″(25 mm) se trouvant sur le mur
arrière de droite de la fontaine.
Retirer la fontaine des étriers et installer le goujon d’ancrage.
REMARQUE: La partie à filetage usiné du goujon d’ancrage doit se
prolonger de 5/8″(16 mm) environ à partir du mur fini. Le goujon
doit être centré dans la fente.
4. Installer la crépine
Appliquer un boudin de mastic de plombier ou un autre mastic
autour du dessous de la bride du corps de la crépine selon les
instructions du fabricant.
Insérer le corps de la crépine dans le trou du drain de la fontaine.
À partir du dessous de la fontaine d’eau potable, glisser le joint
conique sur le corps de la crépine, en s’assurant que le côté
conique soit tourné vers le haut.
Positionner la fontaine sur les étriers de manière à ce que le
goujon d’ancrage et l’ouverture de la fente soient alignés.
Aligner le corps de la crépine sur le siphon et enfiler le corps de
la crépine en toute sécurité sur le siphon.
REMARQUE: La fontaine doit être soutenue par les étriers
uniquement. Ne pas positionner le drain après qu’il ait été serré
dans le siphon, étant donné que le joint d’étanchéité pourrait se
briser.
Kohler Co. Français-5 101024-2-AC

5. Sécuriser le dispositif
ATTENTION: Risque de blessures. Un serrage excessif pourrait
briser ou ébrécher la porcelaine sanitaire.
Poser la rondelle et l’écrou borgne par-dessus le goujon
d’ancrage, et serrer avec précaution pour sécuriser la fontaine à
eau potable.
À partir du bas de l’accès, installer le tube d’arrivée en cuivre
avec le raccord à compression entre le robinet d’arrêt et la vanne
de commande.
Connecter l’extrémité droite du tube au robinet d’arrêt, puis
connecter l’extrémité angulaire du tube d’arrivée à la vanne de
commande jusqu’à ce que les deux soient serrés à la main.
Serrer les deux écrous avec une clé.
REMARQUE: Le raccord d’arrivée en cuivre peut être plié
légèrement pour s’adapter.
Enclencher la plaque de la crépine dans le corps de la crépine. Si
nécessaire, ajuster la tête de la fontaine à eau potable de manière
à ce que l’arc d’eau soit parallèle au mur.
6. Installer les couvercles
Rechercher des fuites.
Installer les couvercles sur les ouvertures d’accès du bas.
101024-2-AC Français-6 Kohler Co.

7. Terminer l’installation
Lorsque la fontaine à eau potable est installée avec un
refroidisseur d’eau, bloquer la vis de serrage moletée contre
l’ensemble de chapeau afin d’empêcher un débit continu.
La manette à volant a été réglée à l’usine de manière à ce que la
lame soit parallèle au sol. Si un réglage supplémentaire est requis,
retirer la vis d’arrêt avec une clé hexagonale de 3/32″.
Tirer tout droit la manette pour la retirer. Ne pas tordre la
manette.
Inverser la procédure pour réinstaller la manette.
Ensemble du
chapeau
Contre-écrou
moleté
Vis de retenue
Kohler Co. Français-7 101024-2-AC

Guía de instalación
Bebederos
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Maneje el
producto con cuidado. La porcelana vitrificada se puede
romper o despostillar si no se maneja con cuidado.
Cumpla todos los códigos locales de plomería y construcción.
Masilla de
plomería Cinta selladora Cortatubos
Más:
Llave
hexagonal
de 3/32"
• Herramientas
diversas de
carpintería
Kohler Co. Español-1 101024-2-AC

Diagrama de instalación para K-5250
•La distancia entre el reborde y el piso (dimensión H) es 30″(762
mm) en escuelas de educación básica, y de 36″(914 mm) a 44″
(1118 mm) en otros edificios.
Rosca de 1-1/4"
NPT
Piso
Suministro
de 3/8" NPT
4-5/8"
(117 mm) 12-3/8"
(314 mm)
15-3/8" (391 mm)
5-3/8"
(137 mm)
2-5/8"
(67 mm)
8-1/2" (216 mm)
5" (127 mm) 3-1/2"
(89 mm)
7-1/4"
(184 mm)
1-5/8"
(41 mm)
2-1/4"
(57 mm)
3" (76 mm)
2-1/8"
(54 mm)
19-1/2" (495 mm)
Ranura de anclaje
de 1/2" (13 mm) x
1" (25 mm)
H
Kohler Co. Español-2 101024-2-AC

Diagrama de instalación para K-5264
•La distancia entre el reborde y el piso (dimensión H) es 30″(762
mm) en escuelas de educación básica, y de 36″(914 mm) a 44″
(1118 mm) en otros edificios.
1. Prepare el sitio
NOTA: Asegúrese de instalar suficiente refuerzo para los colgadores
de pared y el perno de anclaje.
Instale las tuberías de suministro y de desagüe de acuerdo a la
información del diagrama de instalación.
Instale temporalmente tramos de tubo de 1-1/4″yde3/8″en el
desagüe y en el suministro, de manera que sobresalgan un
mínimo de 2″(51 mm) de la pared acabada.
Rosca de 1-1/4" NPT
Piso
Suministro de
3/8" NPT
Orificio para tornillo de anclaje de
Ø 7/16" en la parte posterior(11 mm)
H
3"
(76 mm)
3-3/8" (86 mm)
4" (102 mm)
7/8"
(22 mm)
9-1/4"
(235 mm)
6"
(152 mm)
3-1/4"
(83 mm)
2-1/2" (64 mm)
13"
(330 mm)
14" (356 mm)
3-1/4"
(83 mm)
5"
(127 mm)
13" (330 mm)
4-5/8"
(117 mm)
101024-2-AC Español-3 Kohler Co.

2. Instale el desagüe
Retire el tubo temporal de 3/8″que instaló antes en el conector
de suministro.
Retire el tubo de 1-1/4″que instaló en el conector de desagüe.
Instale un niple de 3/8″para que el suministro sobresalga 7/16″
(11 mm) de la pared acabada.
NOTA: Si se usa la tubería para el suministro, un adaptador
roscado macho debe sobresalir aproximadamente 7/16″(11 mm) de
la pared acabada.
Ensamble la llave de paso de agua en el niple.
Asegúrese de que la ranura para destornillador en la llave de
paso de agua quede a un ángulo de 45°, y de cara hacia el acceso
inferior.
Asegúrese de que la entrada y la salida de la llave de paso de
agua queden paralelas al piso.
3. Instale el bebedero
Mida la distancia entre la pared acabada y el centro de la salida
del bebedero.
Retire el niple provisional tapado.
Cambie el niple temporal por un niple que coloque la entrada de
la trampa directamente bajo la salida del bebedero.
Soporte de suspensión
Soporte de suspensión
Casquillo
Casquillo
Tuerca
Tuerca
Desagüe de 1-1/4"
Suministro de 3/8"
Montaje de llave de
(Gire a un ángulo de 45˚
para acceso.)
Tubo de
suministro
Válvula de control
Kohler Co. Español-4 101024-2-AC

Instale el bebedero (cont.)
Instale en la pared los dos colgadores de pared que se incluyen,
como se muestra en el diagrama de instalación. Fije los
colgadores solo por el orificio central.
Instale la trampa al niple. Coloque y nivele el bebedero en los
colgadores.
NOTA: Es posible que sea necesario cambiar de lugar los
colgadores. Debido a variaciones dimensionales con productos de
porcelana vitrificada, es posible que sea necesario subir o bajar
ligeramente los colgadores para que queden 3/16″(5 mm) del fondo
de la salida del bebedero a la cara de la entrada de la trampa.
Fije con tornillos al refuerzo los dos colgadores a través de los
dos orificios restantes en cada colgador.
A través del acceso lateral, marque el centro de la ranura de
anclaje de 1/2″(13 mm) x 1″(25 mm) en el lado derecho de la
pared posterior del bebedero.
Retire el bebedero de los colgadores e instale la varilla roscada de
anclaje.
NOTA: La parte roscada a máquina de la varilla roscada de anclaje
debe sobresalir aproximadamente 5/8″(16 mm) de la pared
acabada. La varilla roscada debe estar centrada en la ranura.
4. Instale la coladera
Aplique un hilo continuo de masilla de plomería o de otro
sellador alrededor de la cara inferior de la brida del cuerpo de la
coladera, de acuerdo a las instrucciones del fabricante.
Introduzca el cuerpo de la coladera en el orificio del desagüe del
bebedero.
Desde la cara inferior del bebedero, deslice el empaque cónico en
el cuerpo de la coladera, y asegúrese de que el lado cónico quede
de cara hacia arriba.
Coloque el bebedero en los colgadores de tal forma que la varilla
roscada de anclaje y la abertura de la ranura queden alineadas.
Alinee el cuerpo de la coladera con la trampa, y enrosque el
cuerpo de la coladera con firmeza en la trampa.
NOTA: El bebedero debe quedar soportado solo por los colgadores.
No cambie de posición el desagüe después de haberlo apretado en
la trampa, ya que el sello se podría romper.
101024-2-AC Español-5 Kohler Co.
