Kospel KDE Series User manual

PPE2
KDE
PPVE
KDE2
ELECTRIC INSTANTANEOUS WATER HEATER GB
ELEKTRYCZNY PRZEPŁYWOWY PODGRZEWACZ WODY PL
ELEKTRISCHER DURCHLAUFERHITZER DE
RU
ЭЛЕКТРИЧЕСКИЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ

2
Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do
punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego
produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku
niewłaściwego zagospodarowania odpadów.
W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować
się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem
w którym zakupiony został ten produkt.
Das Produkt darf nicht als Restmüll behandelt werden. Alle Altgeräte müssen einer getrennten Sammlung zugeführt
und bei örtlichen Sammelstellen entsorgt werden. Sachgemäße Entsorgung verhindert die negative Einwirkung
auf unsere Umwelt. Für weitere Informationen über Recycling von diesem Produkt, wenden Sie sich bitte an den
örtlichen Behörden oder an Ihren Baumarkt.
Used product can’t be treated as general communal waste. Disassembled appliance has to be delivered to the
collection point of electrical and electronic equipment for recycling. Appropriate utilisation of used product prevents
potential negative environmental inuences that may occur as a result of inappropriate handling of waste. In
order to get more detailed information about recycling this product you should contact the local government unit,
waste management service or the shop where this product has been purchased.
Прибор нельзя выбросить как обыкновенный мусор, его следует сдать в соответственный пункт приема
электронных и электрических приборов для последующей утилизации. Соответственный способ утилизации
ликвидирует возможное негативное влияние на окружающую среду.
Для получения более подробной информации относительно утилизации этого изделия следует обратится в
соответственную региональную службу по утилизации или в магазин, в котором было приобретено изделие.

3
PL,DE,GB,RU-045AB/f.453
Warunki bezpiecznej
i niezawodnej pracy
1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację i eksploatację
urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Urządzenie przeznaczone jest wyłącznie do montażu na płaskiej ścianie.
3. Podgrzewacz wody prze zna czo ny jest do ogrzewania wody użyt ko wej w go spo dar stwach
domowych, pomieszczeniach sanitarnych, la bo ra to riach, war szta tach itp.
4. Podgrzewacz można użytkować tylko wówczas, gdy został on prawidłowo zainstalowany
i znajduje się w nienagannym stanie technicznym.
5. Jeżeli na rurze doprowadzającej wodę do podgrzewacza znajduje się zawór zwrotny, należy
bezwzględnie zamontować zawór bezpieczeństwa na odcinku między podgrzewaczem
a zaworem zwrotnym (dotyczy KDE).
6. Nie stosować rur z two rzyw sztucz nych - ani na do pro wa dze niu zim nej wody, ani na odprowa-
dzeniu gorącej (dotyczy KDE).
7. Maksymalna temperatura wody zasilającej podgrzewacz nie może przekroczyć 70°C.
8. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu podgrzewacza z wody (np.
w związku z pracami przy instalacji wodociągowej z powodu konserwacji) powinien on zostać
odpowietrzony wg punktu „od po wie trze nie”.
9. Podłączenie podgrzewacza do sieci elektrycznej oraz pomiar skuteczności ochrony prze ciw-
pora że nio wej powinien wykonać elektryk z uprawnieniami.
10. Podgrzewacz należy bezwzględnie uziemić.
11. Urządzenie powinno być na stałe podłączone do instalacji elektrycznej z zaciskiem uziemiającym.
12. Instalacja elektryczna powinna być wyposażona w urządzenia ochronne różnicowoprądowe oraz
środki zapewniające odłączenie urządzenia od źródła zasilania, w których odległość między
stykami wszystkich biegunów wynosi nie mniej niż 3mm.
13. Urządzenia nie wolno instalować w pomieszczeniach za gro żo nych niebezpieczeństwem
wybuchu, oraz w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
14. Przechowywanie podgrzewacza w pomieszczeniu z temperaturą poniżej 00C grozi jego uszko-
dzeniem (wewnątrz znajduje się woda).
15. Należy pilnować, aby włączony podgrzewacz nie został opróżniony z wody, co może wystąpić
przy braku wody w sieci wodociągowej.
16. Nie otwierać obudowy podgrzewacza przy włączonym zasilaniu elektrycznym.
17. Brak ltra sitkowego na za si la niu wodnym gro zi uszko dze niem podgrzewacza.
18. Osadzanie się kamienia w elementach podgrzewacza może znacznie ograniczyć przepływ
wody lub doprowadzić do uszkodzenia podgrzewacza. Uszkodzenie podgrzewacza i szkody
powstałe w wyniku zakamienienia nie podlegają gwarancji. Podgrzewacz i armaturę sanitarną
należy poddawać okresowemu odkamienianiu a częstotliwość wykonywania tych czynności
zależy od twardości wody.
19. Należy zwrócić uwagę na fakt, iż woda o temp. powyżej 40°C wywołuje uczucie gorąca,
szczególnie u dzieci i może wywoływać wrażenie oparzenia.
Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdol-
ności zycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości urządzenia,
chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazanej przez
osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się urządzeniem.
PL

4

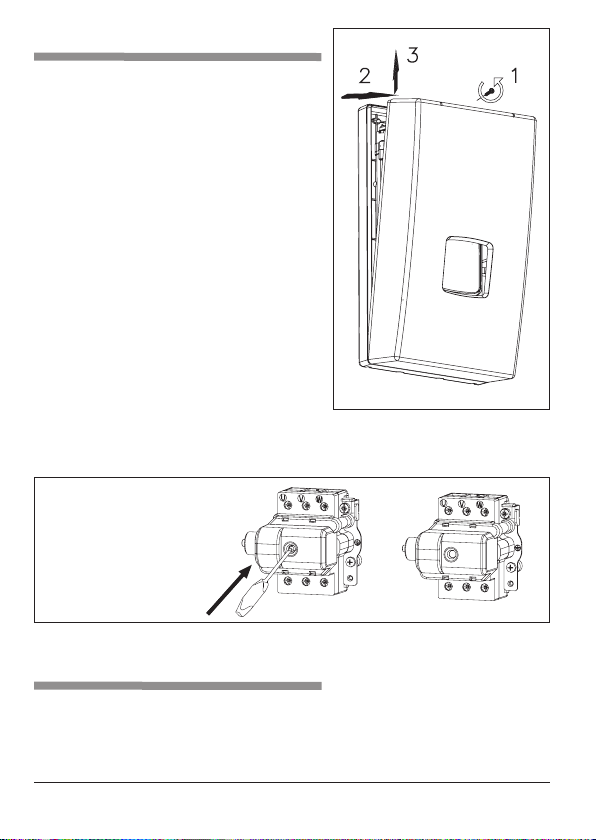

Montaż
1. Oznaczyć przy pomocy szablonu, położe-
nie miejsc montażowych.
2. Doprowadzić do ozna czo nych miejsc
instalację elektryczną i wodną.
3. Zdjąć pokrywę podgrzewacza.
4. Zamontować podgrzewacz na wkrętach
mocujących, wpro wa dza jąc wcześniej
elektryczny prze wód zasilający.
5. Podłączyć podgrzewacz do instalacji elek-
trycznej.
6. Usunąć zaślepki z przyłączy zimnej i ciepłej
wody.
7. Podłączyć pod grze wacz do in sta la cji wodnej.
8. Odkręcić zawór doprowadzający zim ną
wodę i sprawdzić szczel ność połączeń
wod nych.
9. Odpowietrzyć instalację według punktu
„Odpowietrzenie”.
10. Sprawdzić za łą cze nie wyłącznika WC3 lub
WT3.

2
3
1
11. Zamontować pokrywę pod grze wa cza.
12. Upewnić się, czy przez otwory w tylnej ściance urzą dze nia nie ma dostępu do
elementów będących pod napięciem.

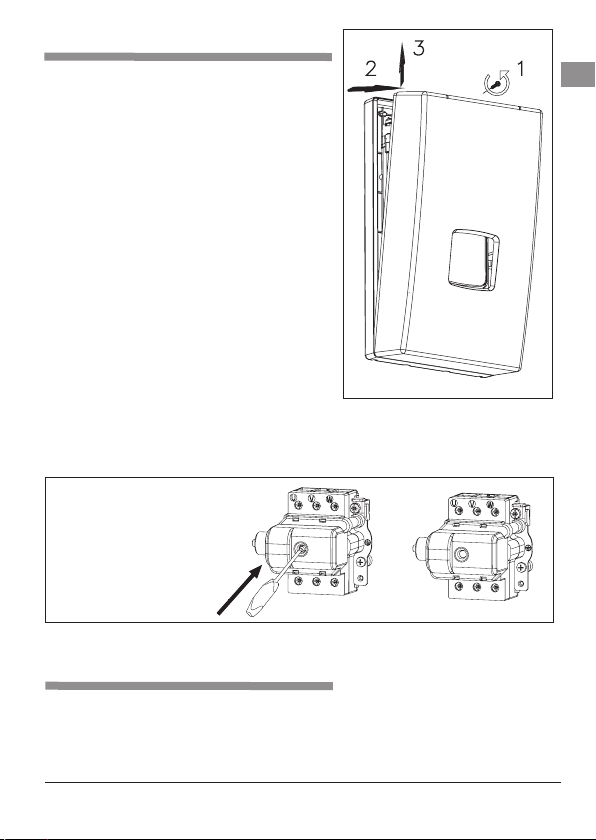

Wyłącznik WC3/ WT3
a) - za łącza nie wy łącz ni ka
b) - wyłącznik w stanie załączonym
(wciśnięty trzpień)
a) b)
Odpowietrzenie
1. Wyłączyć zasilanie elektryczne podgrzewacza.
2. Włączyć przepływ wody (odkręcić zawór ciepłej wody) w celu odpowietrzenia insta-
lacji (ok.15÷30 sekund) aż woda zacznie płynąć jednolitym, równym strumieniem.
3. Włączyć zasilanie elektryczne.

5
PL,DE,GB,RU-045AB/f.453

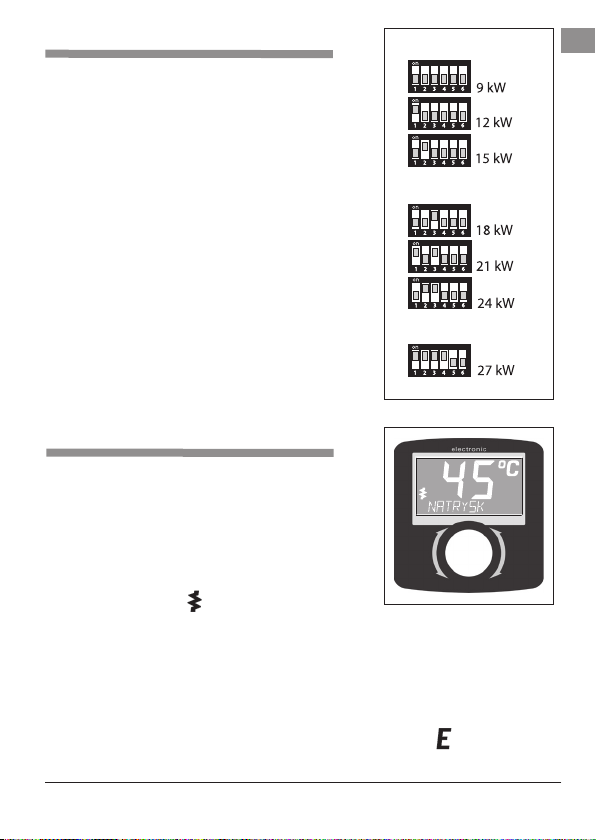

Konguracja PPE2, KDE2 i PPVE
Eksploatacja PPE2
Przed pierwszym włączeniem napięcia należy ustawić
moc znamionową podgrzewacza (dostosowaną do
posiadanego przyłącza energetycznego). Konguracji
podgrzewacza dokonuje się poprzez odpowiednie
ustawienie przełączników, które znajdują się w dolnej
części płytki elektronicznej.
Ustawienia przełączników 1 - 6 (szare pole wskazuje
pozycję przełącznika):
• 1, 2 - moc znamionowa podgrzewacza,
• 3, 4 - typ zespołu grzejnego,
• 5 - ON - uaktywniona programowa kontrola po-
wietrza w zespole grzejnym,
• 6 - ON - w podgrzewaczach PPE2 i PPVE usta-
wienie przełącznika 6 w pozycji ON powoduje
zablokowanie nastaw w podgrzewaczu. W takim
przypadku na wyświetlaczu pokazywana jest
temperatura zadana (ustawiona przed wyłącze-
niem podgrzewacza) i sygnalizacja grzania oraz
pozostałych stanów mogących wystąpić w trakcie
pracy urządzenia.
Podgrzewacz włącza się automatycznie po osiągnię-
ciu przepływu powyżej 2,5 l/min. Układ sterowania
dobiera odpowiednią moc podgrzewacza na podsta-
wie: wielkości poboru wody, ustawionej temperatury
wody i temperatury wody dolotowej.
Włączenie grzania podgrzewacza sygnalizowane
jest przejściem wyświetlacza do stanu aktywności
i wyświetleniem ikony . Jeżeli podgrzewacz osią-
gnie moc maksymalną, ale zbyt małą do danych warunków pracy, na wyświetlaczu
pojawi się tekst „BRAK MOCY”. Wyświetlacz przełączany jest ze stanu uśpienia do
stanu aktywności również przy zmianie nastawy (naciśnięcie lub obrót pokrętła).
Powrót do stanu uśpienia następuje po wyłączeniu grzania lub po upływie ok. 50s
od ostatniej zmiany.
Zablokowanie podgrzewacza sygnałem nadrzędnym (wejście NA) sygnalizowane
jest wyświetlanym tekstem: „BLOKADA NA”
Jeżeli wystąpi błąd w pracy podgrzewacza wyświetli się ikona oraz tekst infor-
macyjny błędu:
PL
Zespół grzejny typ 15 kW
Zespół grzejny typ
24 kW
Zespół grzejny typ
27 kW

6
• ERR>T WLOT - uszkodzenie czujnika wlotowego,
• ERR>T WYLOT - uszkodzenie czujnika wylotowego,
• ERR>T MAX - przekroczenie temperatury maksymalnej,
• ERR>POW 1 - wykryte powietrze w zespole grzejnym - detekcja sprzętowa,
• ERR>POW 2 - wykryte powietrze w zespole grzejnym - detekcja programowa.
W przypadku wykrytych stanów ERR>T MAX, ERR>POW 1, ERR>POW 2 podgrze-
wacz wyłączy grzanie, a powrót do normalnej pracy nastąpi po ustaniu przyczyny
i ponownym włączeniu wymaganego przepływu.
Ustawianie temperatury
Aktualnie ustawiona temperatura jest wyświetlana na wyświetlaczu LCD. Obrót
w prawo pokrętła powoduje zwiększenie zadanej temperatury. Obrót pokrętła w lewo
powoduje zmniejszenie zadanej temperatury. Naciśnięcie pokrętła powoduje zmianę
nastawy na jedną z zapisanych w pamięci temperatur. Kolejnymi naciśnięciami mo-
żemy przestawić ustawienie na następną z zapisanych w pamięci nastaw, kolejno
w pętli (nastawa ustawiona pokrętłem, „umywalka”, „natrysk”, „wanna”).
W celu zmiany wartości temperatur przypisanych do poszczególnych pozycji należy:
• naciskając pokrętło wybrać temperaturę do zmiany,
• nacisnąć i przytrzymać pokrętło do momentu pulsowania wartości temperatury
(ok 3s),
• obrotem pokrętła ustawić nową wartość,
• zatwierdzić ustawienie naciskając pokrętło.
Jeżeli przez ok.10s nie zatwierdzimy nastawy temperatury, nastąpi wyjście z opcji
bez zapisania wartości.
Konguracja i podgląd parametrów
Ustawić pokrętłem temperaturę minimalną oraz nacisnąć i przytrzymać pokrętło przez
ok. 5s aż do pojawienia się tekstu na wyświetlaczu „S>NASTAWA”. Naciskając pokrętło
wybieramy wartość która nas interesuje. Część pozycji jest wyłącznie do podglądu
wartości (np. S>T WLOT czy S>MOC), a część pozycji służy konguracji pracy
(np. jasność czy wybór języka menu). Obrót pokrętła zmienia ustawienie.
Przełączane parametry, kolejno w pętli:
• nastawa temperatury [S>NASTAWA] (min nastawy – max nastawy) - °C,
• wartość temperatury wlotowej [S>T WLOT] - °C,
• wartość temperatury wylotowej [S>T WYLOT] - °C,
• przepływ [S>PRZEPŁYW] – l/min,
• moc załączona [S>MOC] - %,
• czas pracy podgrzewacza [S>T-wartość h],
• jasność minimalna / stan uśpienia [S>JAS MIN] (0-JAS MAX),
• jasność maksymalna / stan aktywności [S>JAS MAX] (JAS MIN – 25),
• wybór języka menu [S>POLSKI] (POLSKI, FRANCAIS, ENGLISH, DEUTSCH,
РУССКИИ ),
• wersje oprogramowania (PW ……, MSP…….).

7
PL,DE,GB,RU-045AB/f.453
Wyjście z opcji po naciśnięciu i przytrzymaniu pokrętła przez ok. 5s aż do wygaśnięcia
wyświetlacza lub po upływie ok. 5 min od ostatniej zmiany.
Ograniczenie maksymalnej temperatury
Ustawić pokrętłem temperaturę, która ma być maksymalną nastawą temperatury.
Nacisnąć i przytrzymać pokrętło przez ok. 5s aż do wyświetlenia symbolu kłódki
. Należy pamiętać że ograniczenie maksymalnej temperatury zostanie również
wprowadzone do zapisanych w pamięci nastaw.
Wyłączenie ograniczenia temperatury nastąpi, gdy przy nastawie temperatury więk-
szej od minimalnej, naciśniemy i przytrzymamy pokrętło przez ok. 5s aż do pojawienia
się symbolu kłódki . Po ustawieniu ograniczenia nastawy, każda próba ustawienia
wyższej temperatury sygnalizowana jest wyświetleniem symbolu przez ok. 1s.

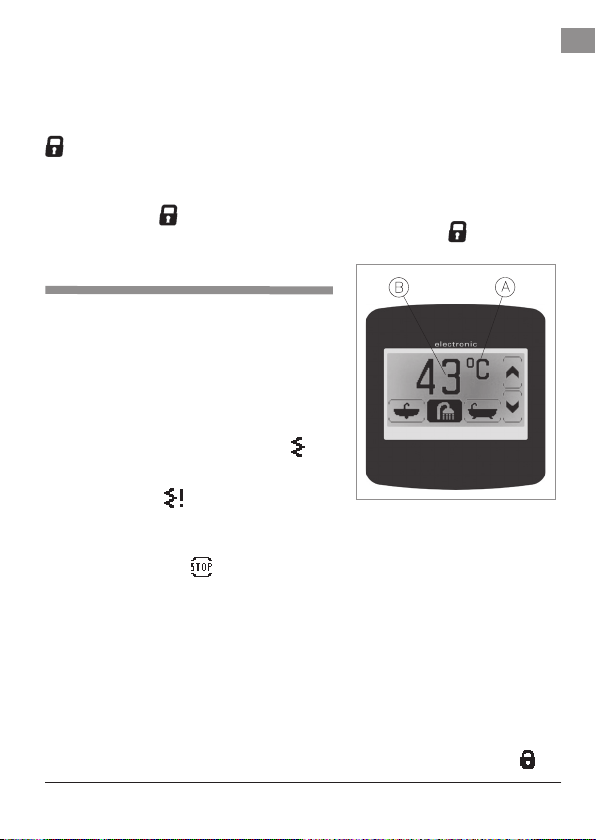

Eksploatacja PPVE A
B
Podgrzewacz włącza się automatycznie po osią-
gnięciu przepływu powyżej 2,5 l/min. Układ stero-
wania dobiera odpowiednią moc podgrzewacza
na podstawie: wielkości poboru wody, ustawionej
temperatury wody i temperatury wody dolotowej.
Włączenie grzania podgrzewacza sygnalizowane
jest przełączeniem wyświetlacza do stanu aktyw-
ności, zmianą koloru podświetlenia wyświetlacza
na czerwony oraz wyświetleniem ikony . Jeżeli
podgrzewacz osiągnie moc maksymalną, ale zbyt
małą do danych warunków pracy, na wyświetlaczu
pojawi się symbol . Wyświetlacz przełączany
jest ze stanu uśpienia do stanu aktywności również przy zmianie nastaw. Powrót do
stanu uśpienia następuje po wyłączeniu grzania lub po upływie ok. 30s od ostatniej
zmiany. Zablokowanie podgrzewacza sygnałem nadrzędnym (wejście NA) sygnali-
zowane jest symbolem .
Błędy w pracy podgrzewacza sygnalizowane są odpowiednim symbolem:
• ERR
Tin - uszkodzenie czujnika wlotowego,
• ERR
Tout - uszkodzenie czujnika wylotowego,
• ERR
Tmax - przekroczenie temperatury maksymalnej,
• ERR
AIR1 - wykryte powietrze w zespole grzejnym - detekcja sprzętowa,
• ERR
AIR2 - wykryte powietrze w zespole grzejnym - detekcja programowa.
W przypadku wykrytych stanów ERR
Tmax , ERR
AIR1 , ERR
AIR2 podgrzewacz wyłączy grzanie,
a powrót do normalnej pracy nastąpi po ustaniu przyczyny i ponownemu włączeniu
wymaganego przepływu.
Jeżeli jest ograniczona maksymalna temperatura podgrzewacza to każda próba
ustawienia temperatury wyższej sygnalizowana jest wyświetleniem symbolu .
PL

8

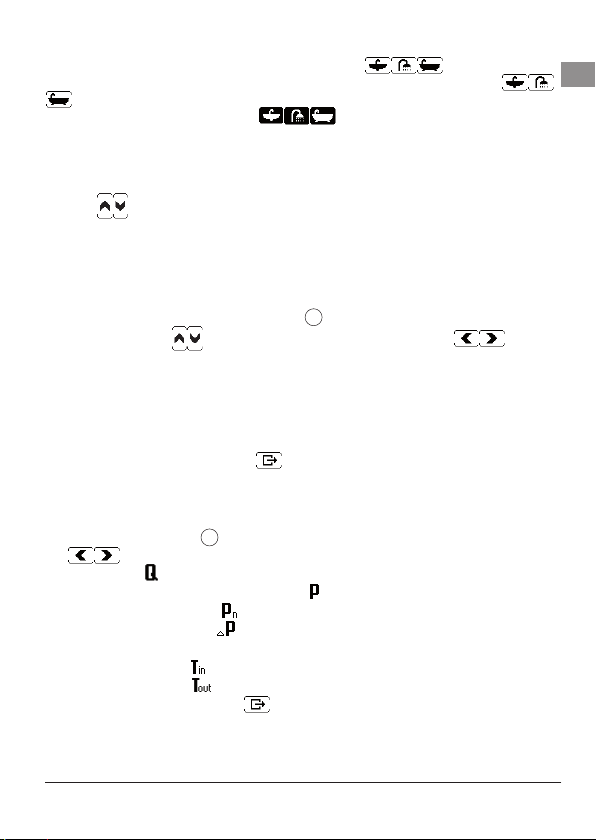

Ustawianie temperatury
W podgrzewaczu w dolnej części wyświetlacza pokazane są ikony któ-
rym przyporządkowane są zapisane w pamięci sterownika temperatury. Naciśnięcie
jednego z pól spowoduje ustawienie zadanej temperatury zgodnie
z wartością przypisaną tej ikonie – symbol wybranej temperatury będzie wyświetlany
w inwersji .
W celu zmiany wartości temperatury przypisanej do ikony należy:
• nacisnąć odpowiednią ikonę,
• nacisnąć ponownie i przytrzymać ikonę do momentu pulsowania wartości tem-
peratury (ok. 3s),
• klawiszami ustawić nową wartość temperatury,
• zatwierdzić zmianę naciskając ponownie ikonę.
Jeżeli przez 10s zmiana nie zostanie zatwierdzona lub gdy naciśniemy ikonę związaną
z inną temperaturą, nastąpi wyjście z opcji bez zapisania wartości.
Konguracja
Naciskając pole wyświetlania temperatur B przechodzimy do konguracji podgrze-
wacza. Klawiszami zmieniamy wartość, a klawiszami przełączamy
parametr, kolejno w pętli:
• ograniczenie maksymalnej temperatury podgrzewacza,
• ustawienie kontrastu wyświetlacza (0-20),
• ustawienie jasności wyświetlacza w stanie uśpionym /jasność min/ (0 - jasność
max),
• ustawienie jasności wyświetlacza w stanie aktywnym /jasność max/ (jasność
min – 20).
Wyjście z opcji po naciśnięciu ikony lub po upływie ok. 20s od ostatniej zmiany.
Podgląd parametrów
Naciskając pole wyświetlania jednostek A możemy podejrzeć niektóre parametry
pracy podgrzewacza. Klawiszami przełączamy parametr, kolejno w pętli:
• przepływ
• procent załączonej mocy
• moc znamionowa podgrzewacza
• korekta mocy
• oznaczenia oprogramowania i czas pracy urządzenia
• temperatura wlotowa
• temperatura wylotowa
Wyjście z opcji po naciśnięciu ikony lub po upływie ok. 5 min. od ostatniej zmiany.

9
PL,DE,GB,RU-045AB/f.453

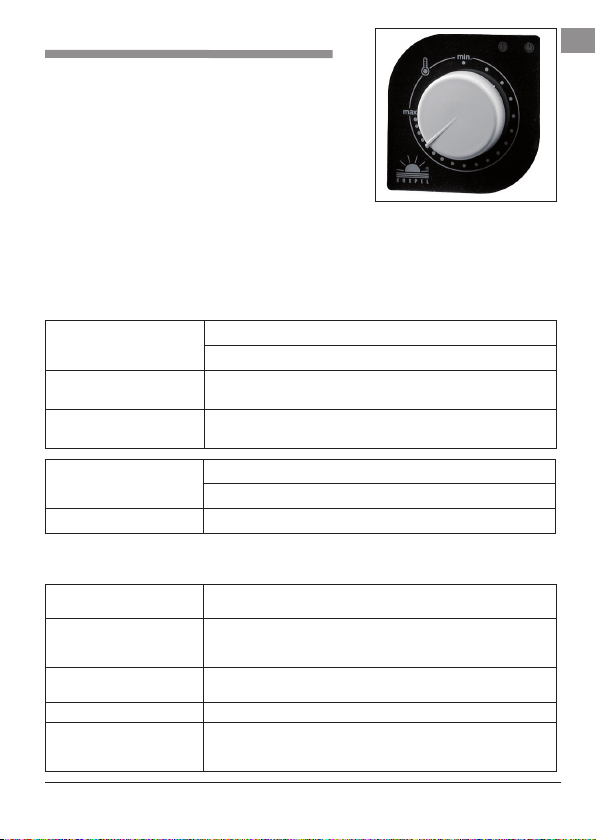

Podgrzewacz włącza się au to ma tycz nie po osiągnię-
ciu przepływu powyżej 2,5 l/min. Układ sterowania
dobiera odpowiednią moc podgrzewacza na podsta-
wie: wielkości poboru wody, ustawionej temperatury
wody i temperatury wody dolotowej
Na obudowie podgrzewacza zamontowane są
wskaźniki:
liczba impulsów
wskaźnika czerwonego
pulsuje ze stałą częstością wskaźnik zielony
opis stanu
1zbyt duży przepływ wody przez podgrzewacz dla ustawionej
temperatury
2zablokowanie podgrzewacza sygnałem nadrzędnym z innego
urządzenia
liczba impulsów
wskaźnika zielonego
pulsuje ze stałą częstotliwością wskaźnik czerwony
opis stanu
3 awaria czujnika temperatury wlotowej
Eksploatacja KDE, KDE2
zielony - sygnalizuje podłączenie do sieci elektrycznej;
czerwony - sygnalizuje stan załączenia grzania.
Inne stany pokazywane są przez kombinacje świecenia wskaźników zielonego
i czerwonego.
KDE
liczba impulsów
wskaźnika zielonego opis stanu
1
zablokowanie podgrzewacza po przekroczeniu maksymalnej
temperatury wylotowej (wyłączenie sygnalizacji błędu po ponow-
nym uzyskaniu wymaganego przepływu)
2zablokowanie podgrzewacza sygnałem nadrzędnym z innego
urządzenia
3 awaria czujnika temperatury wlotowej
4
zablokowanie podgrzewacza pojawieniem się powietrza w zespole
grzejnym (wyłączenie blokady podgrzewacza i sygnalizacji stanu po
ustaniu przyczyny i ponownym uzyskaniu wymaganego przepływu)
KDE2
PL

10

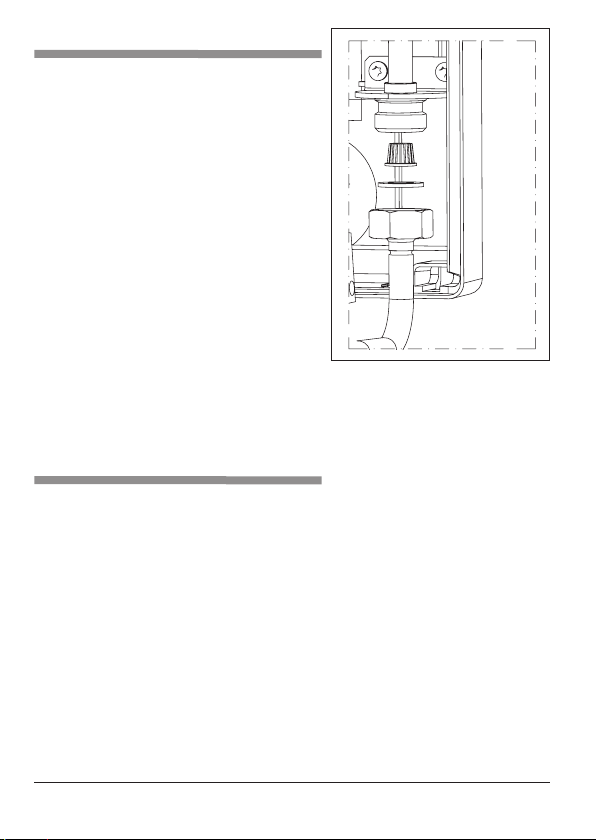

Konserwacja
Czyszczenie ltra wody:
1. Odłączyć zasilanie elektryczne oraz
zamknąć do pływ zim nej wody.
2. Zdjąć pokrywę podgrzewacza.
3. Odkręcić przyłącze wlo to we - po stro nie
zim nej wody.
4. Wyjąć ltr sitkowy z przyłącza wlotowego.
5. Usunąć zanieczyszczenia z sit ka.
6. Zamontować ltr sitkowy i uszczelkę na
po prze dnim miejscu i dokręcić przyłącze
wlotowe.
7. Otworzyć zawór na do pły wie zim nej wody
- sprawdzić szczel ność połą czeń.
8. Zamontować pokrywę pod grze wa cza.
9. Przeprowadzić od po wie trze nie in sta la cji
zgo dnie z pkt „Odpowietrzenie".
Współpraca podgrzewacza
z innymi urządzeniami
Podgrzewacz wyposażony jest w zaciski BLOK i NA.
BLOK – wyjście przekaźnika wyłączające urządzenie podrzędne, w momencie włącze-
nia grzania rozwarcie obwodu podłączonego do zacisków BLOK (max. 0,1A 250V~)
NA – wejście blokujące włączenie podgrzewacza, rozwarcie styków NA powoduje
zablokowanie grzania – współpraca z urządzeniem nadrzędnym
Podłączenia pod zaciski BLOK i NA wykonać przewodem 2 x 0,5mm2, prowadząc
go po prawej stronie wnętrza podgrzewacza. Podłączenie powinna wykonać osoba
posiadająca odpowiednie uprawnienia.

11
PL,DE,GB,RU-045AB/f.453
Dane techniczne
Podgrzewacz KDE
9 12 15 18 21 24 27
Podgrzewacz PPE2, KDE2, PPVE
9/12/15 18/21/24 27
Moc znamionowa kW 9 12 15 18 21 24 27 Zasilanie 400V 3~
Nominalny pobór prądu A 3 x 13,0 3 x 17,3 3 x 21,7 3 x 26,0 3 x 30,3 3 x 34,6 3 x 39,0
Wydajność (przy przyroście temperatury wody o 40°C i ciśnieniu wody zasilającej 0,45MPa)
l/min 3,3 4,3 5,4 6,5 7,6 8,7 9,8
Min. przekrój elektrycznych przewodów przyłączeniowych
KDE mm24 x 1,5 4 x 2,5 4 x 4 4 x 6 PPE2, KDE2, PPVE 4 x 2,5 4 x 6
Maks. przekrój elektrycznych przewodów przyłącze- niowych mm24 x 16 Maksymalna dopuszczalna impedancja sieci zasilającej Ω 0,43 0,37 0,30
Ciśnienie wody zasilającej MPa 0,1 ÷ 0,6
Punkt włączenia (minimalny przepływ) l/min 2,5 Zakres regulacji temperatury wody °C 30 ÷ 60 Wymiary gabarytowe (wyso- kość x szerokość x głębokość)
KDE, KDE2 mm 440 x 245 x 120 PPE2, PPVE 440 x 245 x 126
Masa
KDE
kg
~5,2
KDE2 ~4,3 PPE2, PPVE ~4,0
Przyłącza wodne G 1/2” (rozstaw króćców 100mm)
Minimalna rezystywność wody w temperaturze 150C dla podgrzewaczy PPE2,KDE2, PPVE wynosi 1100 Ωcm.
PL

12
Bedingungen der sicheren und
zuverlässigen Nutzung
1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert
die dauerhafte und sichere Arbeit des Gerätes.
2. Das Gerät ist für eine Wandmontage vorgesehen.
3. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten Sanitärräumen,
Laboratorien, Werkstätten u.s.w. bestimmt.
4. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und sich in
einwandfreiem Zustand bendet.
5. Wenn sich an dem Wassereinlaufrohr ein Rückschlagventil bendet, dann soll ein Sicher-
heitsventil zwischen den Durchlauferhitzer und den Rückschlagventil unbedingt installiert
werden (betrifft KDE).
6. Es sollen keine Rohre aus Kunststoff verwendet werden - weder für den Einlauf des kalten
Wassers, noch für das Auslauf des warmen Wassers (betrifft KDH).
7. Die maximale Einlauftemperatur darf nicht 70°C überschreiten.
8. Vor der ersten Inbetriebnahme und nach jeder Außerbetriebnahme (z.B. wegen Ausfall
oder Abstellen der Wasserversorgung) muss die Entlüftung durchgeführt werden siehe
Punkt Entlüftung.
9. Der elektrische Anschluss und die Prüfung der Trennvorrichtung, darf nur von einem
Fachelektriker durchgeführt werden.
10. Das Gerät muss unbedingt geerdet werden.
11. Das Gerät soll an eine fest verlegte geerdete Leitung angeschlossen werden.
12. Die elektrische Installation muss über eine Trennvorrichtung nach den Errichtungsbestim-
mungen ausgestattet sein. Der Kontaktabstand darf nicht weniger als 3 mm betragen.
13. Das Gerät darf nicht in explosionsgefährdeten Räumen, wo die Umgebungstemperatur
unter 0°C fallen kann montiert werden.
14. Das Aufbewahren des Geräts in Räumen wo die Umgebungstemperatur unter 0°C liegt,
kann zur Beschädigung führen (im Inneren bendet sich das Wasser).
15. Es muss darauf geachtet werden, dass das Gerät ohne Wasserzulauf nicht weiterarbeitet.
16. Ist das Gerät an die Stromleitung angeschlossen, darf das Gehäuse nicht geöffnet werden.
17. Fehlt ein Wasserlter am Wasserzulaufrohr, kann das zu Beschädigungen am Gerät führen.
18. Verkalkung kann den Auslauf verschließen und so den Durchlauferhitzer beschädigen. Es
besteht kein Garantieanspruch bei Schäden oder Funktionsstörungen die unter anderem auf
Grund von Verkalkung entstanden sind. Lassen Sie von Zeit zu Zeit das Gerät und Armatur
vom Installateur entkalken. Häugkeit diesen Tätigkeiten hängt von der Wasserhärte ab.
19. Es muss darauf geachtet werden, dass das Wasser mit 40°C vor allem bei Kindern das
Empnden von zu großer Wärme hervorruft und Eindruck von Verbrennung auslösen kann.
Das Gerät ist nicht für Personen (inklusive Kinder) mit Wahrnehmungsstörungen, beschränkter kör-
perlicher, geistiger oder psychischer Behinderung und für Personen mit Mangel an Fachkenntnisse
bestimmt, sofern die Nutzung nicht unter Aufsicht, der für die Sicherheit verantwortlichen Personen bzw.
gemäß der Bedienungsanleitung, erfolgt. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

13
PL,DE,GB,RU-045AB/f.453
Montage
1. Mit beigefügter Schablone markieren Sie
bitte die Montagestelle.
2. Wasseranschluss und Strom bis zu den
markierten Punkten verlegen.
3. Deckel des Durchlauferhitzers abnehmen.
4. Stromkabel durch die früher geöffnete
Blende einführen und den Durchlauferhitzer
mit den Montageschrauben befestigen.
5. Den Durchlauferhitzer an die Elektroinstal-
lation anschließen.
6. Blende aus dem Kalt- und Warmwasserrohr
des Gerätes entfernen.
7. Den Durchlauferhitzer an die Wasserinstal-
lation anschließen.
8. Kaltwasserzufuhr öffnen, die Dichtheit der
Wasseranschlüsse prüfen.
9. Das Gerät entlüften siehe Punkt Entlüftung.
10. Schaltposition des Druckbegrenzers WC3
oder WT3 prüfen.
11. Deckel des Durchlauferhitzers anbringen.

2
3
1
12. Es muss darauf geachtet werden, dass durch die Öffnungen in der Rückwand
nichts mit den stromführenden Teilen in Berührung kommt.
Druckbegrenzer WC3/WT3
a) - Druckbegrenzer einschalten
b) - Druckbegrenzer eingeschaltet
(Stift eingedrückt)
a) b)
Entlüftung
1. Stromversorgung des Geräts abschalten.
2. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei
austritt (15 bis 30 Sekunden).
3. Energieversorgung einschalten.
DE

14
Einstellungen PPE, KDE2 und PPVE
PPE2 Betrieb
Vor dem ersten Anschluss an Stromversorgung, soll
die Leistung des Durchlauferhitzers eingestellt werden
(angepasst zu dem Elektronetz). Die Konguration
wird mithilfe der DIP-Schalters, die sich im unteren
Teil der Platine benden, eingestellt.
Die Einstellung der DIP-Schalter 1 -6 ( das graue Feld
deutet auf die Position des DIP-Schalters hin):
• 1, 2 - Nennleistung des Durchlauferhitzers,
• 3, 4 - Art der Heizpatrone,
• 5 - ON - die programmgesteuerte Kontrolle der
Luftblasen im Heizaggregat ist aktiviert,
• 6 - ON - die Einstellungsmöglichkeit in PPE2 und
PPVE ist deaktiviert. In diesem Fall wird auf dem
Display die festgelegte Temperatur (die vor dem
Ausschalten des Durchlauferhitzers eingestellt
wurde) angezeigt, Heizmodus und andere Infor-
mationen, die während des Betriebs auftreten,
können auch angezeigt werden.
Der Wasserdurchuss über 2,5 l/min bewirkt auto-
matisch die Einschaltung der Heizung. Die Steuer-
schaltung wählt abhängig von der Wasserentnahme,
gewünschter Wassertemperatur und Wassereinlauf-
temperatur eine entsprechende Heizleistung. Das
Heizbetrieb wird mit dem Übergang des Displays
von Standby Modus in Arbeitsmodus signalisiert, im
Display erscheint .
Sollte auf dem Display „L NIEDRIG” erscheinen, bitte den Durchuss zu verringern,
damit das Wasser die eingestellte Temperatur erreichen kann.
Display schaltet von Standby Modus in Arbeitsmodus um, bei jeder Änderung der
Einstellungen (z.B. Taste wird gedrückt oder Regler gedreht). Standby Modus schal-
tet nach 50 s., nach dem Heizbetrieb oder letzter Einstellung automatisch ein. Die
Blockierung des Geräts mit einem übergeordneten Signal (NA Eingang) wird mit
„BLOCKADE NA” auf dem Display signalisiert.
Wird ein Fehler auftreten, dann wird folgende Information auf dem Display erschei-
nen :
Heizaggregat 15 kW
Heizaggregat 24 kW
Heizaggregat 27 kW

15
PL,DE,GB,RU-045AB/f.453
• E>T EINLAUF - Einlaufsensor ist beschädigt,
• E>T AUSLAUF - Auslaufsensor ist beschädigt,
• E>T MAX - maximale Temperatur überschritten,
• E>LUFT 1 - Luft im Heizaggregat - Hardwaredetektion,
• E>LUFT 2 - Luft im Heizaggregat - Steuerungsdetektion.
Bei E>T MAX, E>LUFT 1, E>LUFT 2 wird Heizmodus ausgeschaltet und erst nach
dem die Ursache aufhört und erforderlicher Durchuss erreicht ist, schaltet das Gerät
in normalen Arbeitsmodus um.
Temperatureinstellung
Die aktuelle Temperatur wird auf dem Display angezeigt, mit dem Drehen nach rechts
wird die höhere und mit dem Drehen nach links die niedrigere Temperatur gewählt.
Durch das Drücken des Drehknopfes wird eine der voreingestellten Temperaturen
gewählt. Folgend werden gespeicherten Einstellungen gewählt: Wachbecken, Dusche,
Badewanne. Um die voreingestellten Temperaturen zu ändern, befolgen Sie bitte die
unten beschriebenen Schritte:
• durch das Drücken des Drehknopfes die voreingestellte Temperatur wählen,
• den gedrückten Drehknopf anhalten bis die Temperaturanzeige blinkt (circa 3 s.),
• durch das Drehen eine neue Temperatur einstellen,
• mit dem Drücken des Drehknopfes die Temperatur bestätigen.
Sollte binnen 10 s. die eingestellte Temperatur nicht bestätigt werden, schaltet das
Gerät in normalen Modus um, ohne die Temperatur gespeichert zu haben.
Parameter Einstellung und Anzeige
Wählen Sie bitte die minimale Temperatur und zuletzt halten Sie 5 s. den gedrückten
Drehknopf bis auf dem Display „S>T EINGEST” erscheint. Durch das Drücken kann
man zwischen angezeigten Werten wählen. Einige Parameter werden nur angezeigt
(z.B. S>EINLAUF T oder S>LEISTUNG), andere können eingestellt werden (wie z.B.
Beleuchtung, Sprache). Durch das Drehen wird die Einstellung geändert. Es werden
folgende Parameter im Kreis angezeigt:
• Temperatureinstellung [S>T EINGEST] (minimale – maximale) - °C.
• Einlauftemperatur [S>EINLAUF T] - °C.
• Auslauftemperatur [S>AUSLAUF T] - °C.
• Durchuss [S>DURCHLAUF] – l/min.
• Leistung [S>LEISTUNG] - %.
• Arbeitszeit des Durchlauferhitzers [S>T-h].
• Minimale Beleuchtung / Standby Modus [S>LCD MIN] (0-LCD MAX).
• Maximale Beleuchtung / Betriebsmodus [S>LCD MAX] (LCD MIN – 25).
• Sprachauswahl [S>DEUTSCH] (POLNISCH, FRANCAIS, ENGLISH, DEUTSCH,
РУССКИИ ).
• Programmversion (PW ……, MSP…….).
DE

16
Den Modus wird verlassen nachdem der Drehknopf 5 s. gedrückt bleibt bis Display
nicht mehr leuchtet oder automatisch nach 5 Minuten ab der letzten Änderung.
Begrenzung der maximalen Temperatur
Mit dem Drehknopf die Temperatur einstellen, die maximale sein darf, dann Drehknopf
5 s. gedrückt halten bis das Symbol erscheint. Diese Begrenzung der maximalen
Temperatur wird auch in den voreingestellten Temperaturen eingeführt. Das Löschen
dieser Einstellung erfolgt dadurch, dass während ein größerer Wert als der maximalen
Temperatur eingestellt wird, der Drehknopf 5 s. gedrückt bleiben bis das Symbol
erscheint. Nachdem die maximale Temperatur eingestellt wurde, wird jeder Versuch
der Einstellung einer höheren Temperatur mit dem Symbol 1 s. angezeigt.
PPVE Betrieb A
B
Der Wasserdurchuss über 2,5 l/min bewirkt
automatisch die Einschaltung der Heizung. Die
Steuerschaltung wählt abhängig von der Wasse-
rentnahme, gewünschter Wassertemperatur und
Wassereinlauftemperatur eine geeignete Heizleis-
tung für den Durchlauferhitzer. Der Heizbetrieb ist
mit Übergang des Displays vom Standby Modus
in Arbeitsmodus (Display leuchtet rot) signalisiert,
im Display erscheint das Symbol . Wird die
maximale Leistung erreicht, die aber nicht für Ein-
stellungen ausreichend ist, dann wird im Display
Symbol erscheinen. Bei jeder Änderung der
Einstellungen (z.B. Taste wird gedrückt oder Regler gedreht), schaltet Display von
Standby Modus in Arbeitsmodus um. Standby Modus schaltet nach 30 s. nach dem
Heizbetrieb oder letzter Einstellung ein.
Die Blockierung des Geräts mit einer Übergeordnetes Signal (NA Eingang) wird mit
auf dem Display mit signalisiert.
Wird ein Fehler auftreten, dann wird folgende Information auf dem Display erscheinen:
• ERR
Tin - Einlaufsensor ist beschädigt,
• ERR
Tout - Auslaufsensor ist beschädigt,
• ERR
Tmax - maximale Temperatur überschritten,
• ERR
AIR1 - Luft im Heizaggregat - Hardwaredetektion,
• ERR
AIR2 - Luft im Heizaggregat - Steuerungsdetektion.
Bei ERR
Tmax , ERR
AIR1 , ERR
AIR2 wird Heizmodus ausgeschaltet und erst nach dem die Ursache
aufhört und erforderlicher Durchuss erreicht ist, schaltet das Gerät in normalen
Arbeitsmodus um. Sollte die maximale Temperatur eingestellt werden, wird jeder
Versuch der Einstellung einer höheren Temperatur mit dem Symbol angezeigt.

17
PL,DE,GB,RU-045AB/f.453
Temperatureinstellung
Im Display unten benden sich folgende Symbole , hier sind vorein-
gestellte Temperaturen gespeichert. Wird ein der folgenden Symbole
gewählt, wird die voreingestellte Temperatur angewendet – das Symbol der
gewählten Temperatur wird negativ erscheinen. Um die voreingestellten
Temperaturen zu ändern, sollte man:
• das entsprechende Symbol drücken,
• noch mal das Symbol drücken und anhalten bis Temperaturanzeige pulsiert
(circa 3 s.),
• mit die erwünschte Temperatur einstellen,
• durch das erneute Drücken des Symbols wird die Einstellung bestätigt.
Wird die Änderung binnen 10 s. nicht bestätigt oder wird ein anderes Symbol ge-
drückt, dann wird die neue Temperatur nicht gespeichert.
Einstellung
Mit dem Drücken der Temperaturanzeige B , übergeht man in den Parameterein-
stellungsmodus. Mit kann der Wert geändert werden, und mit werden
hintereinander die Parameter gewählt:
• Begrenzung der maximalen Temperatur,
• Kontrast des Displays (0-20),
• Helligkeit des Displays in Standby / minimale Helligkeit / (0 - max. Helligkeit),
• Helligkeit des Displays im Heizmodus / maximale Helligkeit (minimale Helligkeit -
20).
Durch das Drücken des Symbols oder nach 20 s. nach der letzten Änderung
wird Parametereinstellungsmodus verlassen.
Parameteranzeige
Wird das Feld mit Einheit A gedrückt, können einige Parameter angezeigt werden.
Mit werden hintereinander Parameter gewählt:
• Durchuss .
• Prozent der eingeschalteten Leistung .
• Bemessungsaufnahme .
• Korrektur der Leistung .
• Programmbezeichnung und Arbeitszeit.
• Einlauftemperatur .
• Auslauftemperatur .
Durch das Drücken des Symbols oder nach 5 Minuten nach der letzten Änderung
wird Parametereanzeigemodus verlassen.
DE

18
Der Wasserdurchuss über 2,5 l/min bewirkt auto-
matisch die Einschaltung der Heizung. Die Steuer-
schaltung wählt abhängig von der Wasserentnahme,
gewünschter Wassertemperatur und Wasserein-
lauftemperatur eine geeignete Heizleistung für den
Durchlauferhitzer.
Auf dem Gehäuse benden sich zwei Kontroll-
leuchten:
Anzahl der Impulse
- rote Anzeige
Die grüne Anzeige blinkt mit gleicher Frequenz
Beschreibung
1 Durchuss zu hoch für die eingestellte Temperatur
2 Blockierung durch ein übergeordnetes Gerät
Anzahl der Impulse
- grüne Anzeige
Die rote Anzeige blinkt mit gleicher Frequenz
Beschreibung
3 Defekt des Einlauftemperatursensors
KDE, KDE2 Betrieb
grün - Netzanschluss vorhanden
rot - Heizung eingeschaltet
Die Kombination der beiden Kontrollleuchten bedeutet:
Anzahl der Impulse
- grüne Anzeige Beschreibung
1
Die maximale Auslauftemperatur wurde überschritten - das Gerät
ist blockiert (erst nachdem ein erforderlicher Durchuss erreicht
wird, wird der Fehlerstatus ausgeschaltet)
2 Blockierung durch ein übergeordnetes Gerät
3 Defekt des Einlauftemperatursensors
4
Luftblasen im Heizaggregat (erst nachdem die Ursache und ein erfor-
derlicher Durchuss erreicht wird, wird der Fehlerstatus ausgeschaltet)
KDE2
KDE

19
PL,DE,GB,RU-045AB/f.453
Pfelege/Wartung

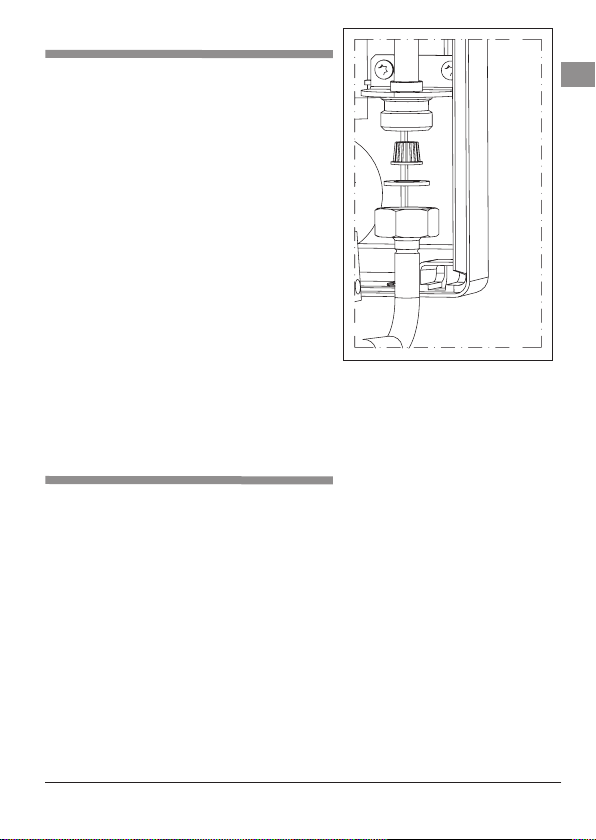

Reinigung des Wasserlters
1. Strom- und Kaltwasserzufuhr sperren.
2. Deckel des Durchlauferhitzers abnehmen.
3. Einlaufrohrmutter vom Zwischenstück
abdrehen - kaltes Wasser.
4. Sieblter aus der Mutter herausnehmen.
5. Verschmutzungen aus dem Filter ausspü-
len.
6. Sieblter und die Dichtung wieder einset-
zen, dann die Überwurfmutter festziehen.
7. Kaltwasserabsperrventil der Zuleitung
öffnen, Dichtheit der Verbindungen prüfen.
8. Deckel des Durchlauferhitzers anbringen.
9. Wassernetz entsprechend der Vorgaben
im Abschnitt „Entlüftung” entlüften.
Zusammenarbeit mit anderen
Geräten
Der Durchlauferhitzer ist mit Eingang BLOK und NA ausgestattet.
BLOK - Einschaltung des Durchlauferhitzers hat die Blockierung des untergeordneten
Geräts zur Folge, dessen Schaltung an BLOK (max. 0,1 A, 250 V) angeschlossen ist.
NA – Eingang wo das Einschalten des Durchlauferhitzers blockiert werden kann, das
Öffnen dieses Kontaktes hat infolge, dass die Einschaltung des Durchlauferhitzer
blockiert wird – Zusammenarbeit mit einem übergeordnetem Gerät.
Die Schaltung im BLOK und NA soll mit 2 x 0,5 mm2 Kabel ausgeführt werden,
der auf der rechten Seite des Geräts geführt wird. Die Arbeiten sollten durch eine
Fachperson ausgeführt werden.
DE

20
Technische Daten
Durchlauferhitzer KDE
9 12 15 18 21 24 27
Durchlauferhitzer PPE2, KDE2, PPVE
9/12/15 18/21/24 27
Bemessungsspannung kW 9 12 15 18 21 24 27 Spannung 400V 3~ Bemessungsstrom A 3 x 13,0 3 x 17,3 3 x 21,7 3 x 26,0 3 x 30,3 3 x 34,6 3 x 39,0 Warmwasserleistung (bei Δt =40°C und Wasser druck 0,45 MPa)
l/min 3,3 4,3 5,4 6,5 7,6 8,7 9,8
Minimaler Querschnitt der Anschlußleitungen
KDE mm24 x 1,5 4 x 2,5 4 x 4 4 x 6 (PPE2, KDE2, PPVE) 4 x 2,5 4 x 6
Maximaler Querschnitt der Anschlußleitungen mm24 x 16 Maximale zulässige Impedanz
Ω 0,43 0,37 0,30
Mindestießdruck MPa 0,1 ÷ 0,6 Einschaltießdruck l/min 2,5 Temperaturbereich °C 30 ÷ 60 Abmessungen (H x B x T) KDE, KDE2 mm 440 x 245 x 120
PPE2, PPVE 440 x 245 x 126
Gewicht
KDE
kg
~5,2
KDE2 ~4,3 PPE2, PPVE ~4,0
Wasserleitungen G 1/2” (Abstand der Anschlüsse 100mm)
Minimaler Widerstand des Wasser bei
150C
für
PPE2,KDE2, PPVE
beträgt
1100 Ωcm.
