LaserLiner DistanceCheck User manual

DistanceCheck
04
14
19
24
29
34
39
44
49
54
59
DE
09
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
Laser
650 nm

02
Laser

DistanceCheck
03

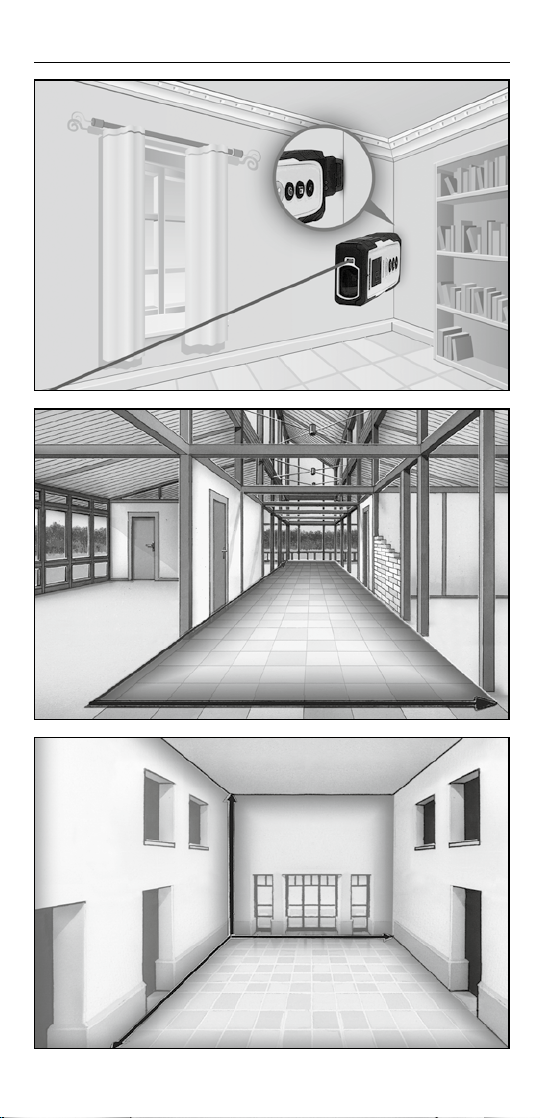

x·y=m2
x
y
xy
z
x·y·z=m
3

04
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan-
tie- und Zusatzhinweise“ sowie die aktuellen Informationen und
Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese
Unterlage ist aufzubewahren und bei Weitergabe der Laserein-
richtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Das Messgerät darf nicht in die Hände von Kindern gelangen.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit
beeinusst werden.
Funktion / Verwendung
Kompakter Laser-Entfernungsmesser zum Messen von Längen, Flächen
und Volumen im Innenbereich

DistanceCheck
05
a
c
b
d
e
i
g
h
f
1.
2.
3.
4.
1.
2.
3.
4.
TASTATUR:
AN / Messen /
min/max-Dauermessung
Länge, Fläche, Volumen /
Display drehen
Messebene (Referenz)
hinten / Pin / vorne /
Messeinheit m / inch / ft / ft-inch
Löschen der letzten Messwerte / AUS
a
b
c
d
e
f
g
h
i
DISPLAY:
Messebene (Referenz)
hinten / Pin / vorne
Längenmessung
Flächenmessung
Volumenmessung
min/max-Dauermessung
Messwerte / Messergebnisse
Einheit m / inch / ft / ft-inch
Batteriesymbol
Fehlfunktion
DE

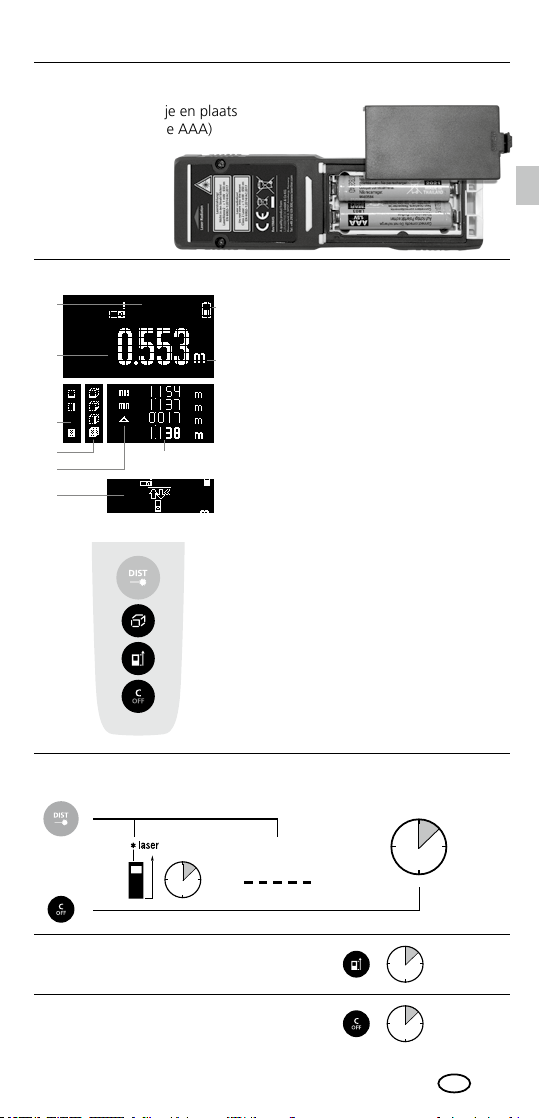

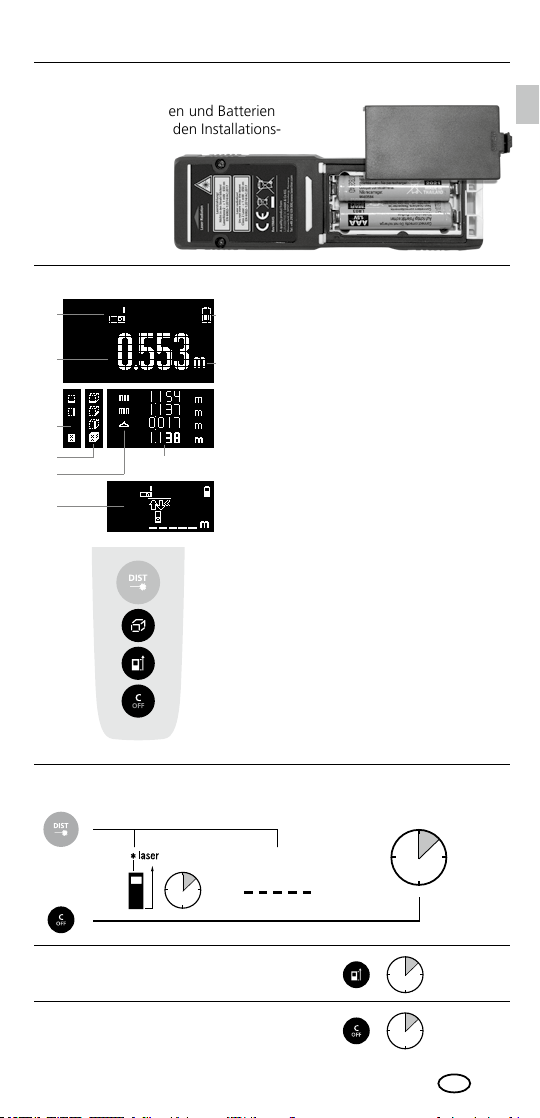

Batterien einlegen
Das Batteriefach öffnen und Batterien
(2 x Typ AAA) gemäß den Installations-
symbolen einlegen.
Dabei auf korrekte
Polarität achten.
2 sec
1x
1x
1 sec
2x
3 sec
Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Messeinheit umschalten:
m / inch / ft / ft- inch
1 sec
Löschen des letzten
Messwertes:

06
DE
1x 2x
1x
1 sec 1 sec 1 sec
1x
1x 1 sec
2x
3 sec

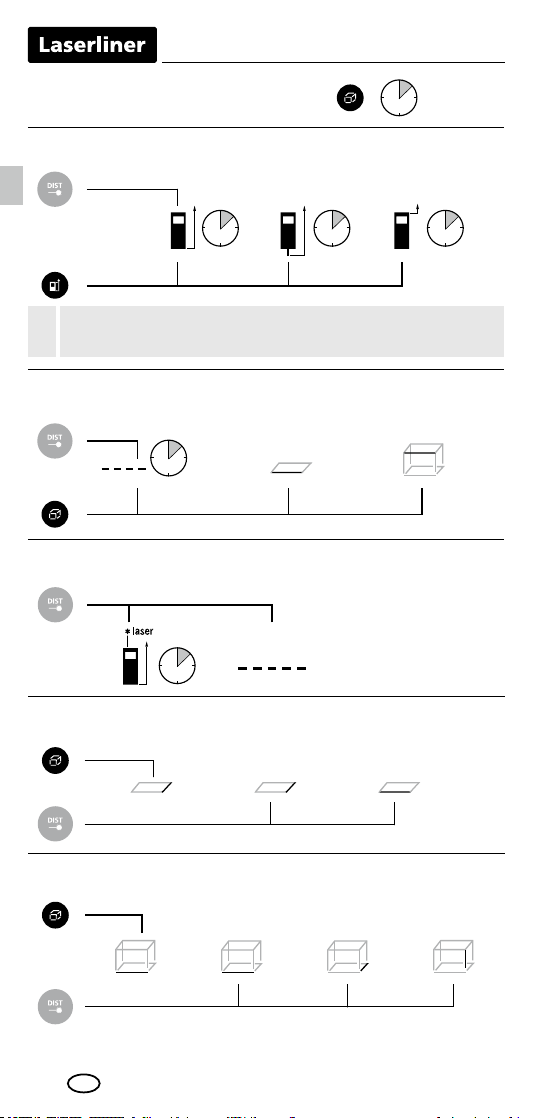

Messebene (Referenz) umschalten:
hinten (Gerät an) Pin vorne
Display drehen:

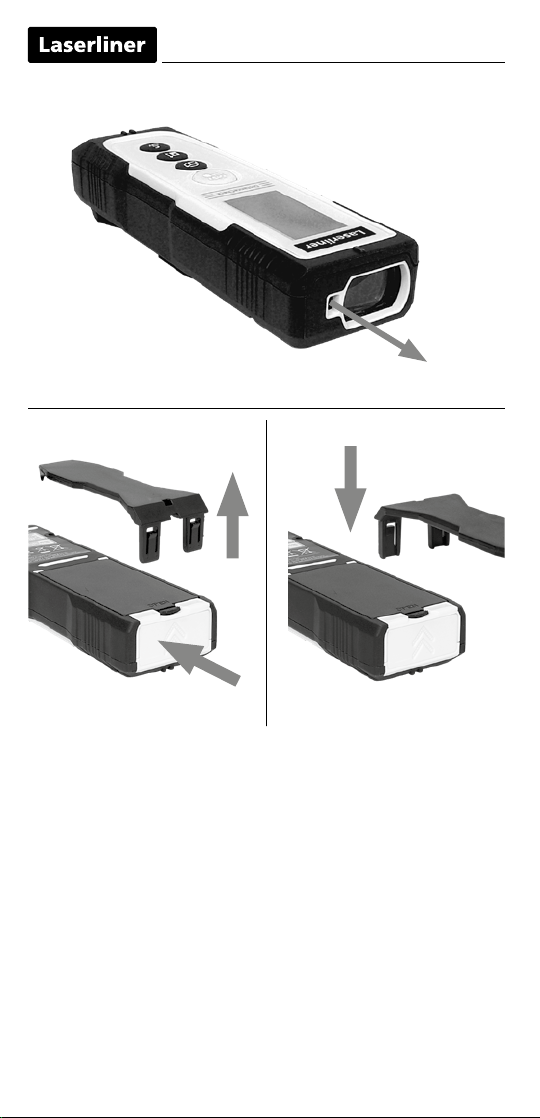

Für korrekte Messungen Pin richtig einstecken
bis zum Klick!
!
Messfunktionen umschalten:
Länge Fläche Volumen
(Gerät an)
1x 2x
1x 2x 3x
1x
1 sec
2x
Flächenmessung:
Fläche 1. Messung 2. Messung
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
Längenmessung:
Gerät an Messen

DistanceCheck
07
DE
1x 2x
3 sec

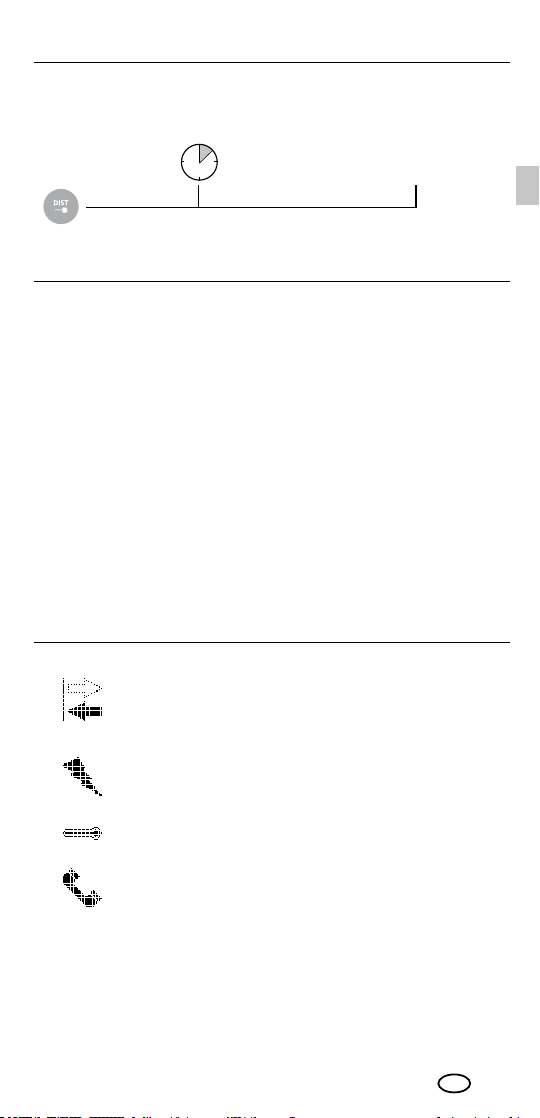

min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min),
den Differenzwert und den aktuellen Wert an.
Wichtige Hinweise
– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
– Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
– Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
– Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
– Eine Energiesparfunktion schaltet das Gerät automatisch ab.
– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
Fehlercode:
Berechnungsfehler
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Messzeit ist zu lang
Umgebungslicht zu stark
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Hardware-Fehler

DE
08
Technische Daten (Technische Änderungen vorbehalten. 20W45)
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,05 m - 30 m
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserwellenlänge 650 nm
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung 2 x 1,5V LR03 (AAA)
Arbeitsbedingungen
0°C … 40°C, Luftfeuchtigkeit max.
20 … 85% rH, nicht kondensierend,
Arbeitshöhe max. 2000 m über NN
(Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 37 x 118 x 26 mm (ohne Adapter)
Gewicht 84 g (inkl. Batterien)
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und
Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die
Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=ACD
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die
Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrie-
rungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem
Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
** bei max. 5000 Lux

DistanceCheck
09
EN
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well as the
latest information under the internet link at the end of these
instructions. Follow the instructions they contain. This document
must be kept in a safe place and if the laser device is passed on,
this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– Keep the measuring device away from children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local
and national authorities with regard to the correct and proper use of
the device.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
Function / Application
Compact laser rangender for measuring lengths, surfaces and volumes
indoors

10
2 sec
1x
1x
1 sec
2x
3 sec
1 sec
a
c
b
d
e
i
g
h
f
1.
2.
3.
4.
EN
1.
2.
3.
4.
KEYPAD:
ON / Measure /
min/max continuous measurement
Length, area, volume /
turn display
Measurement point (reference)
rear / pin / front /
Unit of measure m / inch / ft / ft-inch
Delete last measurement values / OFF
a
b
c
d
e
f
g
h
i
DISPLAY:
Measurement point (reference)
rear / pin / front
Length measurement
Area measurement
Volume measurement
min/max continuous measurement
Measurement values /
Measurement results
Unit m / inch / ft / ft-inch
Battery symbol
Malfunction
Switch on, measure and switch off:
device on measure device off
Change unit of measure:
m / inch / ft / ft-inch
Delete the last
measured value:
Inserting batteries
Open the battery compartment and
insert batteries (2 x typ AAA)
according to the
symbols. Be sure
to pay attention
to polarity.
