LaserLiner VideoScope User manual

180
91 103
130
2,7"
1000
VideoScope
DE
02
GB
06
NL
10
DK
14
FR
18
ES
22
IT
26
PL
30
FI
34
PT
38
SE
42
NO
46
TR
50
RU
54
UA
58
CZ
62
EE
66
LV
70
LT
74
RO
78
BG
82
GR
86

89
7
02
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
ba
a
b
DE
Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an
das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen,
Schächten, Mauerwerk oder im KFZ.
LC-Display
ON/OFF
Rotation (180°)
LED-Beleuchtung +
LED-Beleuchtung -
Batteriefach
Kamerakopf
LED
Linse
HINWEIS: Kamera ist auf 10 cm fokussiert (F10). Objekte außerhalb dieses
Bereichs können unscharf erscheinen.
LC-Display
Batteriestatus
Intensität LED-Beleuchtung
(3 Helligkeitsstufen)
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!

VideoScope
03
2.
1.
1 42
ON
3
1x = 180°
2x = 180°
AA AA
AA AA
4x AA
1x = 33%
2x = 66%
3x = 100%
1x = 66%
2x = 33%
3x = 0%
DE
Inbetriebnahme
Funktionen während der Bildübertragung
Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position
führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten.
Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180°
gedreht werden.

04
F10 cm
> F10 cm
< F10 cm
DE
Kamerakopf / Fokus
Die VideoScope ist mit einem Kamerakopf ausgestattet, der auf
10 cm fokussiert ist (F10).
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, das die VideoScope nicht in Kontakt
mit Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt.
Dies kann zur Beschädigung des Gerätes und auch zu schweren
Verletzungen des Bedieners führen.
• Die LCD-Einheit darf nicht in Wasser getaucht werden.
• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.
• Die VideoScope darf nicht für medizinische Untersuchungen /
Personenuntersuchung verwendet werden.
• Starke Erschütterungen und extreme Temperaturschwankungen vermeiden.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung
geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf
die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und
Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen
gewährleistet sein.

VideoScope
05
DE
Technische Daten
Technische Änderungen vorbehalten. 08.14
Kamerakopf
Kamerafokus
Bildschirmtyp
Auflösung Display
LED
Länge Flexschlauch
Autoabschaltung
Stromversorgung
Arbeitstemperatur
Lagertemperatur
Gewicht inkl. Batterien
ø 9 mm, wasserbeständig, IP 67
F10 cm
2,7” LCD
320 x 240 Pixel
3 Helligkeitsstufen
1 m
5 min
4 x AA 1,5 Volt Batterien
0 °C … 45 °C
-10 °C … 70 °C
0,53 kg
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der euro-
päischen Richtlinie für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info

89
7
06
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
ba
a
b
GB

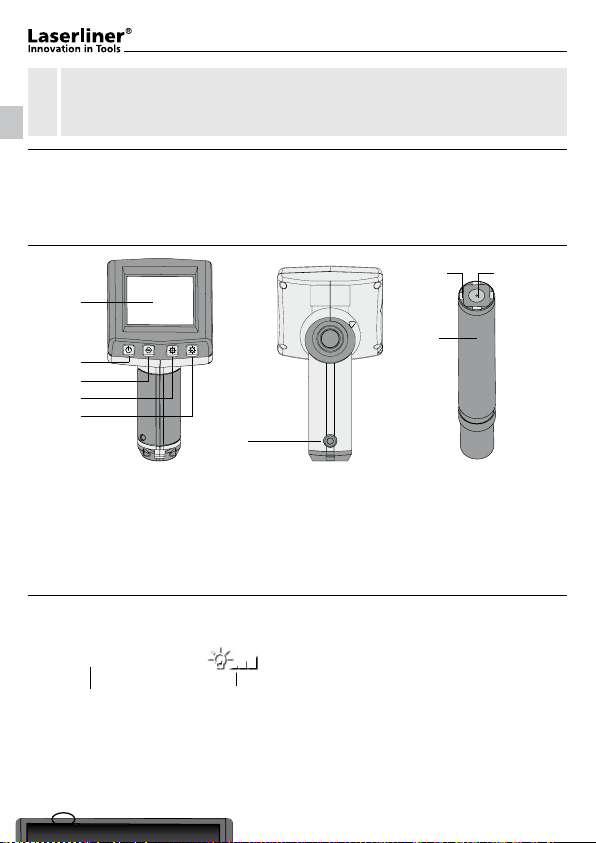

Function / Application
This inspection camera features a micro-camera which sends colour video
images to the LCD so that areas which are difcult to access (cavities, shafts,
masonry or inside cars, for example) can be checked.
LCD
ON/OFF
Rotation (180°)
LED lighting +
LED lighting -
Battery compartment
Camera head
LED
Lens
NOTE: The camera focus is set to F10 cm. Objects outside this range may
appear blurred.
LCD
Battery status
Intensity of LED lighting
(3 brightness levels)
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!

VideoScope
07
2.
1.
1 42
ON
3
1x = 180°
2x = 180°
AA AA
AA AA
4x AA
1x = 33%
2x = 66%
3x = 100%
1x = 66%
2x = 33%
3x = 0%
GB

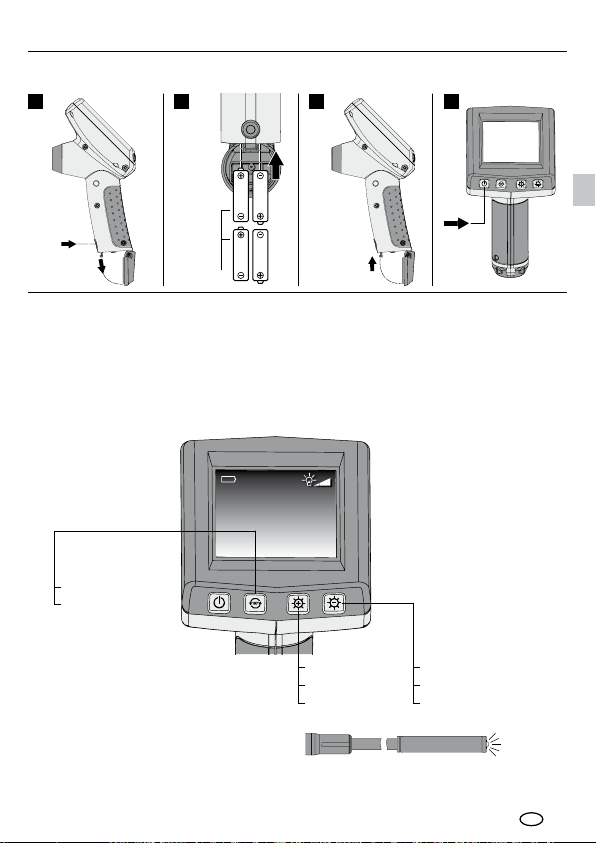

First use
Functions during transmission of images
Line up the camera head on the ex cable and move it to the required
position. If lighting conditions are poor, switch on the LED lighting. The
manual image rotation function enables the image to be rotated by 180°
on the monitor.

08
F10 cm
> F10 cm
< F10 cm
GB

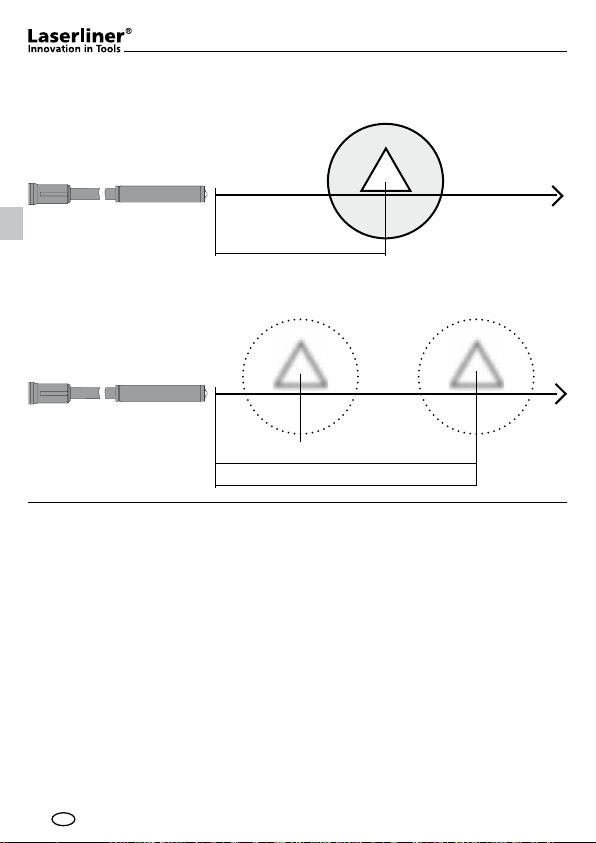

Camera head/Focus
The VideoScope is tted with a camera head as standard.
The head is set to a focus of F10 cm.
Objects far outside this range may appear blurred.
Instructions for use
• It is absolutely vital to ensure that the VideoScope does not come
into contact with chemicals, current, moving or hot objects. This
can damage the device and put its user at risk of serious injury.
• The LCD unit must not be immersed in water.
• The camera head is not acid-resistant or reproof.
• The VideoScope must not be used for medical examinations /
examining people.
• Strong vibrations and extreme deviations in temperature should be avoided.
• The unit is not suitable for taking measurements close to dangerous voltages.
Therefore always make sure that conductive parts are at zero potential when
carrying out measurements in the vicinity of electrical systems. Safe isolation
from the power supply and precautions to prevent systems being switched
on again must be ensured by implementing suitable measures.

VideoScope
09
GB
Technical Data
Technical revisions reserved. 08.14
Camera head
Camera focus
Screen type
Display resolution
LED
Length of flex cable
Auto shutdown
Power supply
Operating temperature
Storage temperature
Weight incl. batteries
ø 9 mm, water-resistant, IP 67
F10 cm
2.7” LCD
320 x 240 pixels
3 brightness levels
1 m
5 min
4 x AA 1.5 V batteries
0°C … 45°C
-10°C … 70°C
0.53 kg
EU directives and disposal
This device complies with all necessary standards for the
free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info

89
7
10
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
ba
a
b
NL
Functie / toepassing
Door middel van een microcamera genereert deze video-inspecteur video-
beelden in kleur op het LCD, zodat u moeilijk toegankelijke plekken zoals
bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren.
LC-display
ON/OFF
Rotatie (180°)
LED-verlichting +
LED-verlichting -
Batterijvakje
Camerakop
LED
Lens
OPMERKING: De camera is gefocusseerd op F10 cm. Objecten buiten dit
bereik kunnen onscherp worden weergegeven.
LC-display
Batterijstatus
Intensiteit LED-verlichting
(3 helderheidsstanden)
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie goed.
!

VideoScope
11
2.
1.
1 42
ON
3
1x = 180°
2x = 180°
AA AA
AA AA
4x AA
1x = 33%
2x = 66%
3x = 100%
1x = 66%
2x = 33%
3x = 0%
NL

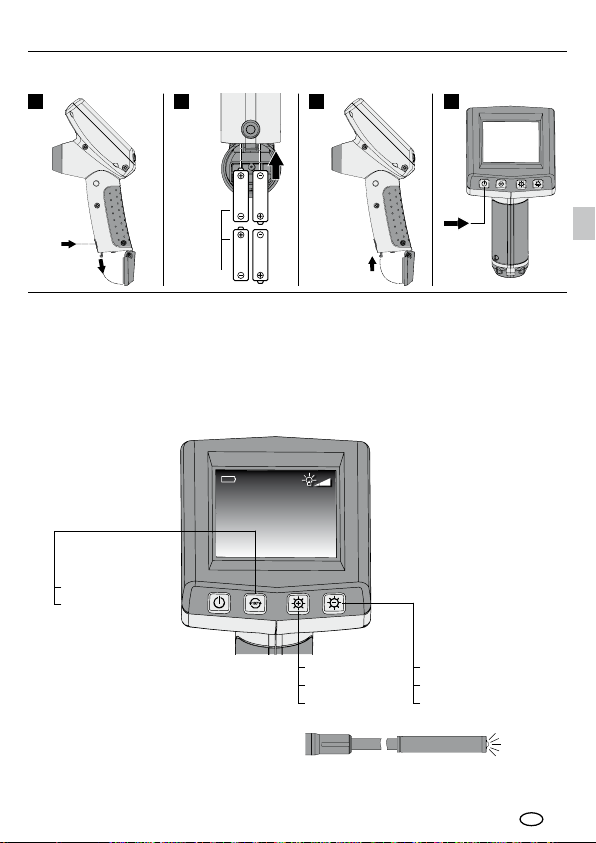

Ingebruikname
Functie tijdens de beeldtransmissie
Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem
vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van
slechte lichtomstandigheden in. Het beeld op de monitor kan met behulp van
de beeldrotatie 180° worden gedraaid.

12
F10 cm
> F10 cm
< F10 cm
NL
Camerakop / focus
De VideoScope is standaard uitgerust met een camerakop die op F10 cm
gefocusseerd is.
Objecten die ver buiten dit bereik liggen, kunnen onscherp worden weergegeven.
Bedieningsaanwijzingen
• Let absoluut op dat de VideoScope niet in contact komt met chemicaliën,
stroom, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat
beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel
van de gebruiker.
• De LCD-eenheid mag niet onder water worden gedompeld.
• De camerakop is niet zuurbestendig en niet vuurvast.
• De VideoScope mag niet worden gebruikt voor medische doeleinden /
persoonsonderzoek.
• Voorkom sterke schokken en extreme temperatuurschommelingen.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke
spanning. Let bij metingen in de buurt van elektrische installaties altijd op
de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de
beveiliging tegen hernieuwd inschakelen moet door middel van geschikte
maatregelen gewaarborgd zijn.

VideoScope
13
NL
Technische gegevens
Technische wijzigingen voorbehouden. 08.14
Camerakop
Camerafocus
Beeldschermtype
Resolutie display
LED
Lengte flexibele slang
Automatische uitschakeling
Voeding
Arbeidstemperatuur
Opslagtemperatuur
Gewicht incl. batterijen
ø 9 mm, waterbestendig, IP 67
F10 cm
2,7” LCD
320 x 240 pixel
3 helderheidsstanden
1 m
5 min
4 x AA 1,5 Volt batterijen
0 °C … 45 °C
-10 °C … 70 °C
0,53 kg
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen
voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info

89
7
14
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
ba
a
b
DK
Funktion/anvendelse
Denne video-inspektor leverer farve-videobilleder ved hjælp af et mikrokamera
på LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx hulrum,
skakter, murværk eller i køretøjer.
LC-display
ON/OFF
Rotation (180°)
Diodelampe +
Diodelampe -
Batterikammer
Kamerahoved
LED (lysdiode)
Linse
BEMÆRK: Kamera er fokuseret til F10 cm.
Objekter uden for dette område kan forekomme uskarpe.
LC-display
Batteristatus
Intensitet diodelampe
(3 lysstyrketrin)
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger
og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte
instrukser. Opbevar disse dokumenter omhyggeligt.
!

VideoScope
15
2.
1.
1 42
ON
3
1x = 180°
2x = 180°
AA AA
AA AA
4x AA
1x = 33%
2x = 66%
3x = 100%
1x = 66%
2x = 33%
3x = 0%
DK
Idriftsættelse
Funktioner under billedoptagelsen
Man indstiller kamerahovedet på flexslangen og fører det hen til den ønskede
position. Under dårlige lysforhold kan man tænde diodelampen. Via den
manuelle billedrotation kan billedet roteres 180° på skærmen.

16
F10 cm
> F10 cm
< F10 cm
DK
Kamerahoved/-fokus
VideoScope har som standard et kamerahoved, der er fokuseret til F10 cm.
Objekter, der ligger langt uden for dette område, kan forekomme uskarpe.
Anmærkninger vedr. anvendelsen
• Det er vigtigt, at man sørger for, at VideoScope ikke kommer i kontakt med
kemikalier, strøm, bevægelige eller varme genstande. Dette kan ødelægge
apparatet og desuden medføre alvorlige personskader på operatøren.
• Lysdiodeenheden må ikke dyppes ned i vand.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• VideoScope må ikke anvendes til medicinske undersøgelser /
personundersøgelser.
• Undgå kraftige vibrationer og ekstreme temperatursvingninger.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor
skal man altid sikre sig, at der ikke er spænding i ledende dele, når man
foretager målinger i nærheden af elektriske anlæg. Den spændingsfri
tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

VideoScope
17
DK
Tekniske data
Forbehold for tekniske ændringer. 08.14
Kamerahoved
Kamerafokus
Skærmtype
Opløsning display
LED (lysdiode)
Længde flexslange
Auto-slukfunktion
Strømforsyning
Arbejdstemperatur
Opbevaringstemperatur
Vægt inkl. batterier
ø 9 mm, vandafvisende, IP 67
F10 cm
2,7” LCD
320 x 240 pixel
3 lysstyrketrin
1 m
5 min
4 x AA 1,5V-batterier
0°C … 45°C
-10°C … 70°C
0,53 kg
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder for fri
vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles og
bortskaffes separat i henhold til EF-direktivet for
(brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info

18
ba
a
b
1
2
3
4
5
6
7
8
9
FR
Fonction/Utilisation
Cet appareil d’inspection vidéo fournit des images vidéo en couleur grâce à
une microcaméra qui envoie les informations à l’écran ACL afin de contrôler
des endroits très difficiles d’accès, tels que des cavités, des puits, des murs ou
dans des véhicules.
Afchage à
cristaux liquides
ON/OFF
Rotation (180°)
Éclairage DEL +
Éclairage DEL -
Compartiment à piles
Tête de la caméra
DEL
Lentille
REMARQUE: La caméra est mise au point sur une distance de F10 cm.
Les objets situés au-delà de cette zone peuvent apparaître en ou.
Éclairage DEL
État de charge des piles
Intensité de l’éclairage DEL
(3 degrés de luminosité)
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques
supplémentaires et concernant la garantie“ ci-jointes. Suivez les
instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
89
7
1
2
3
4
5
6

VideoScope
19
2.
1.
1 42
ON
3
1x = 180°
2x = 180°
AA AA
AA AA
4x AA
1x = 33%
2x = 66%
3x = 100%
1x = 66%
2x = 33%
3x = 0%
FR
Mise en service
Fonctions pendant la transmission des images
Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la
position souhaitée. Activer l’éclairage DEL en cas de mauvaise visibilité.
La rotation manuelle des images permet de faire tourner l‘image de 180°
sur le moniteur.

20
F10 cm
> F10 cm
< F10 cm
FR
Tête de la caméra / Foyer
L’appareil VideoScope est équipé en série d’une tête de caméra qui peut être
mise au point sur F10 cm.
Les objets situés bien au-delà de cette zone peuvent apparaître en flou.
Remarques relatives à l’utilisation
• Il est indispensable de faire attention à ce que le VideoScope n’entre pas en
contact avec des produits chimiques, du courant électrique ou encore des
pièces brûlantes ou en mouvement. Cela peut
endommager l’appareil et provoquer de graves blessures chez l’utilisateur.
• Ne pas plonger l’écran ACL dans l’eau.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est interdit d’utiliser le VideoScope pour des examens médicaux / effectués
sur des personnes.
• Éviter toute vibration importante ou variations extrêmes de la température.
• L‘appareil ne convient pas à la mesure à proximité d‘une tension dangereuse.
C‘est pourquoi, il faut toujours faire attention à l‘absence de tension des
pièces conductrices en cas de mesures à proximité d‘installations électriques.
Garantir l‘absence de tension et l‘impossibilité de toute remise sous tension
en prenant les mesures nécessaires.
