LaserLiner LaserRange-Master T2 User manual

LaserRange-Master T2
Laser
650 nm
SPEED
SHUTTER
04
08
12
16
20
24
28
32
36
40
44
48
52
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline

LaserRange-Master T2
03
1/4"

DE
04
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Kompakter Laser-Entfernungsmesser zum Messen
von Längen
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung elektronischer Geräte ist gegeben.

LaserRange-Master T2
DE
05
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit
beeinusst werden.
a b
c
d
DISPLAY:
a
b
c
d
Messebene (Referenz)
hinten / vorne / Gewinde
Dauermessung /
Längenmessung
Zwischenwerte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
TASTATUR:
Messen
AN / AUS
Messebene (Referenz)
hinten / vorne / Gewinde
Einheit m / ft / inch / _‘ _“
2 sec
1x
1x
1x
2 sec
Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
3x2x1x
1x
2 sec
Messeinheit umschalten:
Gerät an (m)
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
_‘ _“inchft
+

DE
06
Err204:
Err208:
Err220:
Err252:
Err253:
Fehlercode:
Berechnungsfehler
Interner Fehler
Batterien austauschen
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
1x
1x
2 sec
Längenmessung:
Gerät an Messen / Hold
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
1x 2x 3x
2 sec 1 sec 1 sec

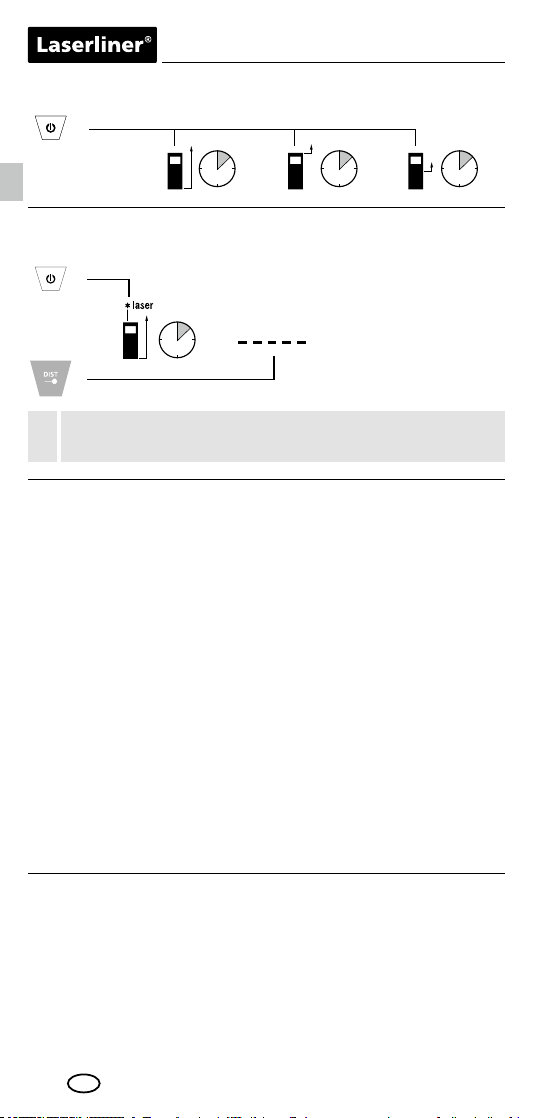

Messebene (Referenz) umschalten:
hinten (Gerät an) vorne Gewinde

LaserRange-Master T2
DE
07
Technische Daten (Technische Änderungen vorbehalten. 06.17)
Messbereich innen 0,2 m - 20 m
Genauigkeit (typisch)* ± 0,2 mm / m
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Strahldivergenz < 1,5 mrad
Arbeitsbedingungen
-10°C … 40°C, Luftfeuchtigkeit max.
20 … 85% rH, nicht kondensierend,
Arbeitshöhe max. 2000 m über NN
(Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Automatische Abschaltung
dynamisch je nach Messmodus:
Laser: 30 Sek. - 5 Min.
Gerät: 3 Min. - 8 Min.
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 100 x 23 x 35 mm
Gewicht (inkl. Batterien) 82 g
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=lrmt2
Err255:
Err256:
Err261:
Err500:
Empfangenes Signal zu schwach oder Messzeit ist zu lang
Empfangenes Signal zu stark
Außerhalb des Messbereichs
Hardware-Fehler
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.

08
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. This document must be kept in a
safe place and if the laser device is passed on, this document
must be passed on with it.
!
Compact laser distance meter for measuring length
EN
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local
and national authorities with regard to the correct and proper use of
the device.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
There is a possibility of a dangerous impact on – or interference with
– electronic devices.

LaserRange-Master T2
09
EN
2 sec
1x
1x
1x
2 sec
Switch on, measure and switch off:
device on measure device off
After switching on, the device starts with continuous
measurement.
!
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
a b
c
d
DISPLAY:
a
b
c
d
Measurement point (reference)
rear / front / thread
Continuous measurement /
Length measurement
Intermediate values
Measurement values /
Measurement results
Unit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
KEYPAD:
Measure
ON / OFF
Measurement point (reference)
rear / front / thread
Unit m / ft / inch / _‘ _“
3x2x1x
1x
2 sec
Change unit of measure:
device on (m)
_‘ _“inchft
+

10
EN
Err204:
Err208:
Err220:
Err252:
Err253:
Important notices
• The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
• The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
• The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
• The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
• In unfavourable conditions, e.g. with poorly reflecting surfaces, the
maximum deviation may be greater than 3mm.
• Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
• Measurements made through glass (window panes) can falsify
measurement results.
• An energy-saving function switches the device off automatically.
• Clean with a soft cloth. Water may not be allowed to penetrate
the housing.
Error codes:
Calculation error
Internal fault
Replace the battery
Temperature is too high: > 40°C
Temperature is too low: < 0°C
1x
1x
2 sec
Length measurement:
device on measure / hold
After switching on, the device starts with continuous
measurement.
!
1x 2x 3x
2 sec 1 sec 1 sec
Change measurement point (reference):
rear (device on) front thread
