LaserLiner Flexi-Camera User manual

Flexi-Camera
DE
02
GB
05
NL
08
DK
11
FR
14
ES
17
IT
20
PL
23
FI
26
PT
29
SE
32
NO
35
TR
38
RU
41
UA
44
CZ
47
EE
50
LV
53
LT
56
RO
59
BG
62
GR
65
Manual_FlexiCamera_Rev0813.indd 1 14.08.13 15:42

02
1
1
2
3
5
6
4
DE
Funktion / Verwendung
Die Flexi-Camera ist eine Mikrokamera zum Anschluss an die Basiseinheit
VideoControl-Master. Durch den sehr kleinen Kamerakopf aus rostfreiem
Edelstahl und dem ×exiblen Schubkabel ist die Flexi-Camera universell ein-
setzbar. Zusammen mit der Basiseinheit werden farbige Videobilder an das
LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. in Hohlräumen,
Schächten, im Mauerwerk oder KFZ gesendet.
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Die empfindlichen Kontaktstifte des Steckers passen nur in dieser
Position in die entsprechende Buchse und können bei falscher
Positionierung und starker Kraftanwendung beschädigt werden.
!
Anschluss Steuerkabel
Achten Sie beim Verschrauben der Flexi-Camera
an die Basiseinheit VideoControl-Master darauf,
dass der Pfeil auf dem Anschlussstecker auf die
Nut der Basiseinheit zeigt.
Kamerakopf mit
4 Hochleistungs-LED‘s
Anschluss an die Basiseinheit
VideoControl-Master
Schubkabel
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
Manual_FlexiCamera_Rev0813.indd 02 14.08.13 15:42

Flexi-Camera
03
2
1,5 - 5 cm
< 1,5 cm > 5 cm
DE
Schärfentiefebereich
Die Flexi-Camera liefert im Bereich von 1,5 - 5 cm vor dem Kamerakopf scharfe
Bilder.
Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, dass die Flexi-Camera nicht in Kontakt
mit Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt.
Dies kann zur Beschädigung des Gerätes und auch zu schweren
Verletzungen des Bedieners führen.
• Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Die Flexi-Camera darf nicht für medizinische Untersuchungen /
Personenuntersuchung verwendet werden.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung
geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer
auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit
und Sicherung gegen Wiedereinschalten muss durch geeignete
Maßnahmen gewährleistet sein.
• Reinigen Sie das Schubkabel vor dem Einlegen in den Koffer mit einem
feuchten Tuch.
Manual_FlexiCamera_Rev0813.indd 03 14.08.13 15:42

04
Technische Daten
Technische Änderungen vorbehalten. 08.13.
Kameratyp CMOS Bildsensor
Kamerakopf ø 4 mm, wasserbeständig
Schutzklasse IP 67 (Tauchtiefe 1m, 30 Min.)
Auflösung Kamera 320 x 240 Pixel
Sichtfeld 56°
Schärfentiefebereich 1,5 ... 5 cm
Kabeldurchmesser 4 mm
Kabellänge 2 m
minimaler Biegeradius 70 mm
Arbeitstemperatur -10 … 60°C
Lagertemperatur -20 … 70°C
Gewicht 87 g
Abmessungen (B x H x T) 2000 mm x 15 mm x 15 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
DE
Manual_FlexiCamera_Rev0813.indd 04 14.08.13 15:42

Flexi-Camera
05
1
1
2
3
5
6
4
Function / Application

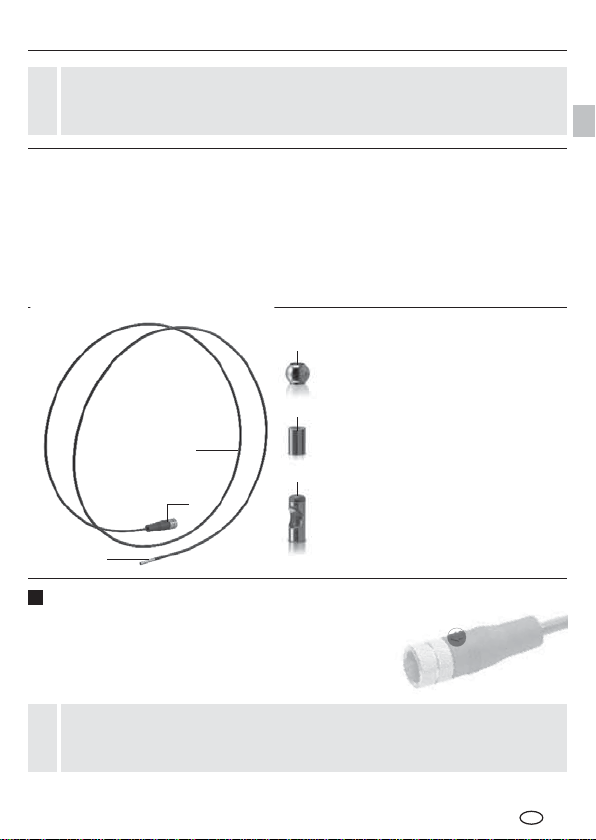

The Flexi-Camera is a micro camera which can be connected to the
VideoControl-Master base unit. Thanks to the very small stainless steel
camera head and the ×exible push rod, the Flexi-Camera is suitable for
all applications. Working with a base unit, colour video images are sent
to the LCD for inspecting all places that are difÖcult to access such as
cavities, air shafts, in masonry or motor vehicles.
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
The sensitive contact pins of the connector only fit into the socket in
this position and can be damaged if not positioned correctly or used
too forcefully.
!
Connection for control cable
When screwing the Flexi-Camera to the base unit
VideoControl-Master base unit, ensure that the
arrow on the connector plug points toward the
groove of the respective device.
Camera head with
4 high-power LEDs
Connection to the base unit
VideoControl-Master
Push rod
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
GB
Manual_FlexiCamera_Rev0813.indd 05 14.08.13 15:42

06
2
1,5 - 5 cm
< 1,5 cm > 5 cm

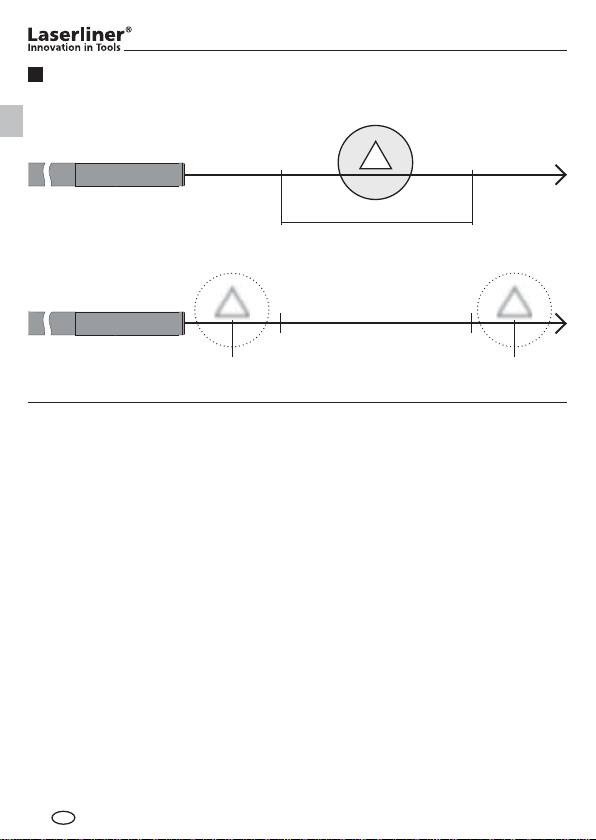

Focal depth
The Flexi-Camera delivers sharp images in a range between 1,5 and 5 cm from
the camera head.
Objects well beyond the focus range may appear blurred.
Instructions for use
• It is absolutely vital to ensure that the Flexi-Camera does not come into
contact with chemicals, current, moving or hot objects. This can damage
the device and put its user at risk of serious injury.
• The camera head is not acid-resistant or Öreproof.
• The Flexi-Camera must not be used for medical examinations / examining
people.
• The unit is not suitable for taking measurements close to dangerous voltages.
Therefore always make sure that conductive parts are at zero potential when
carrying out measurements in the vicinity of electrical systems. Safe isolation
from the power supply and precautions to prevent systems being switched on
again must be ensured by implementing suitable measures.
• Clean the push rod with a damp cloth before placing it in the case.
GB
Manual_FlexiCamera_Rev0813.indd 06 14.08.13 15:42

Flexi-Camera
07
GB
Technical data Subject to technical alterations. 08.13.
Type of camera CMOS image sensor
Camera head ø 4 mm, water-resistant
Protection class IP 67 (immersion depth 1m, 30 min.)
Camera resolution 320 x 240
pixels
Field of vision 56°
Focal depth 1,5 ... 5 cm
Cable diameter 4 mm
Cable length 2 m
Minimum bending radius 70 mm
Operating temperature -10 … 60°C
Storage temperature -20 … 70°C
Weight 87 g
Dimensions (W x H x D) 2000 mm x 15 mm x 15 mm
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Manual_FlexiCamera_Rev0813.indd 07 14.08.13 15:42

08
1
1
2
3
5
6
4
NL
Functie / toepassing

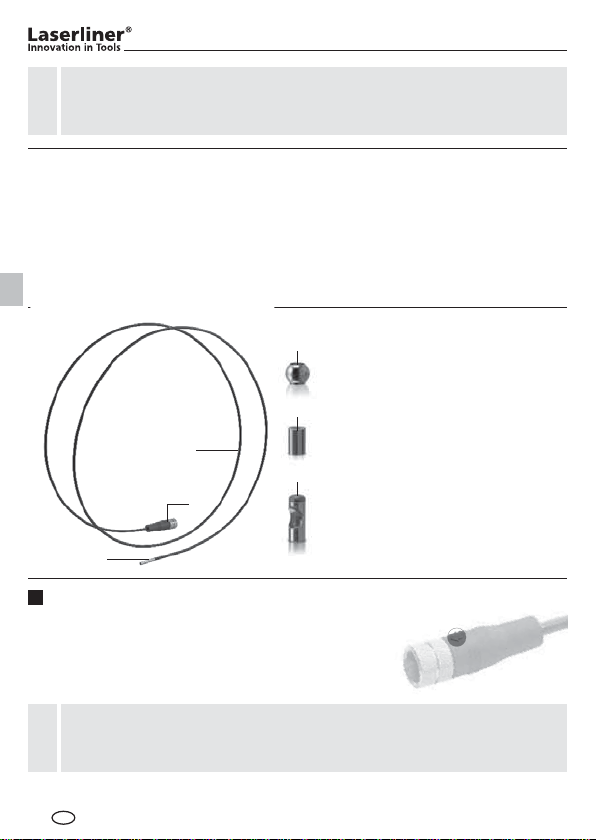

De Flexi-Camera is een microcamera voor de aansluiting op de basiseenheid
VideoControl-Master. Dankzij de zeer kleine camerakop van rvs en de ×exibele
schuifkabel kan de Flexi-Camera universeel worden toegepast. In combinatie
met de basiseenheid worden gekleurde videobeelden naar het lcd gestuurd
ter controle van moeilijk toegankelijke plaatsen zoals bijv. holle ruimten en
schachten in het muurwerk of de auto.
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie goed.
!
De gevoelige contactpennen van de stekker passen alleen in deze
positie in de dienovereenkomstige bus en kunnen bij verkeerde
positionering en grote krachtinwerking beschadigd raken.
!
Aansluiting stuurkabel
Let bij het vastschroeven van de Flexi-Camera
aan de basiseenheid VideoControl-Master op
dat de pijl op de aansluitstekker naar de groef
van de basiseenheid wijst.
Camerakop met
4 hoogrendements-leds
Aansluiting op de basiseen-
heid VideoControl-Master
Schuifkabel
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
Manual_FlexiCamera_Rev0813.indd 08 14.08.13 15:42

Flexi-Camera
09
2
1,5 - 5 cm
< 1,5 cm > 5 cm
NL

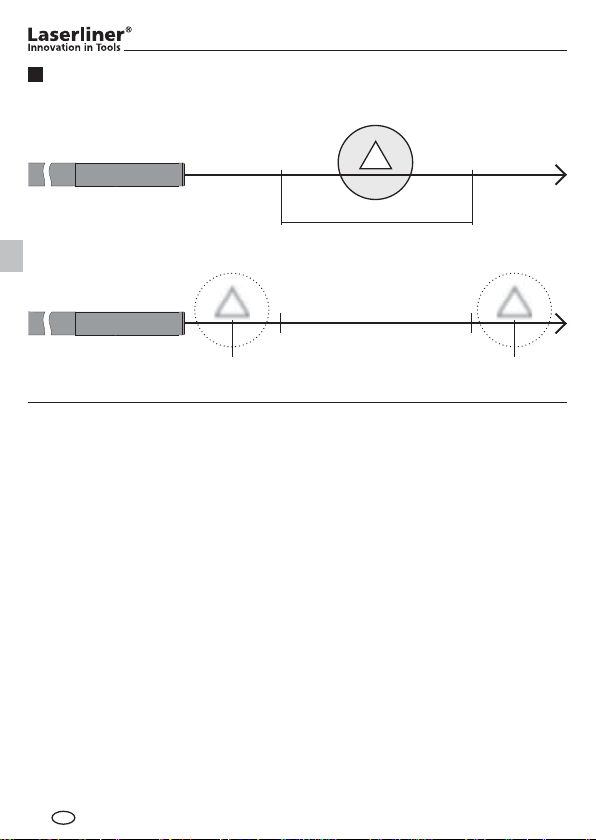

Scherpte-diepte-bereik
De Flexi-Camera levert scherpe beelden in het bereik van 1,5 - 5 cm vóór de
camera.
Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp
worden weergegeven.
Bedieningsaanwijzingen
• Let absoluut op dat de Flexi-Camera niet in contact komt met chemicaliën,
stroom, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd
raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De camerakop is niet zuurbestendig en niet vuurvast.
• De Flexi-Camera mag niet worden gebruikt voor medische doeleinden /
persoonsonderzoek.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke
spanning. Let bij metingen in de buurt van elektrische installaties altijd op
de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de
beveiliging tegen hernieuwd inschakelen moet door middel van geschikte
maatregelen gewaarborgd zijn.
• Reinig de schuifkabel met een vochtige doek voordat u hem in de koffer
plaatst.
Manual_FlexiCamera_Rev0813.indd 09 14.08.13 15:42

10
Technische gegevens Technische wijzigingen voorbehouden. 08.13.
Cameratype CMOS-fotosensor
Camerakop ø 4 mm, waterbestendig
Veiligheidsklasse IP 67 (Duikdiepte 1m, 30 min)
Resolutie camera 320 x 240 pixel
Zichtveld 56°
Scherpte-diepte-bereik 1,5 ... 5 cm
Kabeldiameter 4 mm
Kabellengte 2 m
Minimale buigradius 70 mm
Arbeidstemperatuur -10 … 60°C
Opslagtemperatuur -20 … 70°C
Gewicht 87 g
Afmetingen (B x H x D) 2000 mm x 15 mm x 15 mm
Garantie, onderhoud en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info
NL
Manual_FlexiCamera_Rev0813.indd 10 14.08.13 15:42

Flexi-Camera
11
1
1
2
3
5
6
4
Funktion / anvendelse
Flexi-Camera er et mikrokamera, der kan sluttes til basisenheden
VideoControl-Master. Takket være det meget lille kamerahoved af
rustfrit specialstål og det ×eksible skubbekabel kan Flexi-Camera
anvendes universelt. Sammen med basisenheden sendes videobilleder
i farver til LCD-enheden for at kontrollere vanskeligt tilgængelige
steder fx i hulrum, skakter, i murværk eller i køretøjer.
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger
og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte
instrukser. Opbevar disse dokumenter omhyggeligt.
!
Hanstikkets følsomme kontaktstifter kan kun indsættes i det
pågældende hunstik i denne position og kan blive beskadiget,
hvis de anbringes forkert eller ved kraftanvendelse.
!
Tilslutning styrekabel
Når man skruer Flexi-Camera fast til grundenheden
VideoControl-Master, skal man sikre sig, at pilen på
tilslutningsstikket peger på rillen i grundenheden.
Kamerahoved med
4 kraftige LED‘er
Tilslutning til grundenheden
VideoControl-Master
Skubbekabel
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
DK
Manual_FlexiCamera_Rev0813.indd 11 14.08.13 15:42

12
2
1,5 - 5 cm
< 1,5 cm > 5 cm
Dybdeskarphedsområde
Flexi-Camera giver skarpe billeder i området 1,5 - 5 cm foran kamerahovedet.
Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.
Anmærkninger vedr. anvendelsen
• Det er vigtigt, at man sørger for, at Flexi-Camera ikke kommer i kontakt med
kemikalier, strøm, bevægelige eller varme genstande. Dette kan ødelægge
apparatet og desuden medføre alvorlige personskader på operatøren.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Flexi-Camera må ikke anvendes til medicinske undersøgelser /
personundersøgelser.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor
skal man altid sikre sig, at der ikke er spænding i ledende dele, når man
foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand
og sikring mod genstart skal sikres med passende foranstaltninger.
• Inden skubbekablet lægges tilbage i kufferten, skal det rengøres med en
fugtig klud.
DK
Manual_FlexiCamera_Rev0813.indd 12 14.08.13 15:43

Flexi-Camera
13
DK
Tekniske Data Forbehold for tekniske ændringer. 08.13.
Kameratype CMOS-billedsensor
Kamerahoved ø 4 mm, vandafvisende
Beskyttelsesklasse IP 67 (Dykningsdybde 1m, 30 min)
Opløsning kamera 320 x 240 pixel
Synsfelt 56°
Dybdeskarphedsområde 1,5 ... 5 cm
Kabeldiameter 4 mm
Kabellængde 2 m
minimal bukkeradius 70 mm
Arbejdstemperatur -10 … 60°C
Opbevaringstemperatur -20 … 70°C
Vægt 87 g
Mål (B x H x L) 2000 mm x 15 mm x 15 mm
Garanti, produktpleje og bortskaffelse
Apparatet opfylder alle påkrævede standarder for
fri vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles
og bortskaffes separat i henhold til EF-direktivet
for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info
Manual_FlexiCamera_Rev0813.indd 13 14.08.13 15:43

14
1
1
2
3
5
6
4
FR
Fonction / Utilisation
Flexi-Camera est une microcaméra destinée au raccordement à l‘unité de
base du VideoControl-Master. Lors du vissage de la Flexi-Camera sur l‘unité
de base VideoControl-Master, faites attention à ce que la ×èche située sur la
Öche de connexion soit tournée vers la rainure de l‘unité de base. Associé à
l‘unité de base, il permet de transmettre des images vidéo en couleur à
l‘écran d‘afÖchage ACL aÖn de contrôler des endroits difÖciles d‘accès
comme, par ex., dans les cavités, les puits, la maçonnerie ou les véhicules.
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques
supplémentaires et concernant la garantie“ ci-jointes. Suivez les
instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Les fiches de contact sensibles de la fiche mâle ne rentrent que dans
cette position dans la prise femelle correspondante et risquent d‘être
endommagées en cas de mauvais positionnement et si l‘utilisateur force.
!
Raccord du câble de commande
La Flexi-Camera peut être utilisée de manière
universelle grâce à la très petite tête de caméra
en acier inoxydable et au câble de poussée ×exible.
Tête de la caméra avec
4 LED ultrapuissantes
Branchement à l‘unité de
base VideoControl-Master
Câble de poussée
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
Manual_FlexiCamera_Rev0813.indd 14 14.08.13 15:43

Flexi-Camera
15
2
1,5 - 5 cm
< 1,5 cm > 5 cm
FR
Zone de la profondeur du champ
Flexi-Camera fournit des images nettes à une distance comprise entre 1,5
et 5 cm devant la tête de la caméra.
Les objets situés bien au-delà de la zone de mise au point peuvent apparaître
en ×ou.
Remarques relatives à l’utilisation
• Il est indispensable de faire attention à ce que le Flexi-Camera n’entre pas
en contact avec des produits chimiques, du courant électrique ou encore
des pièces brûlantes ou en mouvement. Cela peut endommager l’appareil et
provoquer de graves blessures chez l’utilisateur.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est interdit d’utiliser le Flexi-Camera pour des examens médicaux /
effectués sur des personnes.
• L‘appareil ne convient pas à la mesure à proximité d‘une tension dangereuse.
C‘est pourquoi, il faut toujours faire attention à l‘absence de tension des
pièces conductrices en cas de mesures à proximité d‘installations électriques.
Garantir l‘absence de tension et l‘impossibilité de toute remise sous tension
en prenant les mesures nécessaires.
• Nettoyez le câble de poussée avec un chiffon humide avant de le ranger
dans la mallette.
Manual_FlexiCamera_Rev0813.indd 15 14.08.13 15:43

16
Donnés techniques Sous réserve de modiÖcations techniques. 08.13.
Type de la caméra Capteur d‘images CMOS
Tête de la caméra ø 4 mm, résistant à l’eau
Catégorie de protection IP67 (Profondeur de
plongée 1 m, 30 min)
Résolution de la caméra 320 x 240 pixels
Champ de vision 56°
Zone de la profondeur du champ 1,5 ... 5 cm
Diamètre du câble 4 mm
Longueur du câble 2 m
Angle de flexion minimal 70 mm
Température de fonctionnement -10 … 60°C
Température de stockage -20 … 70°C
Poids 87 g
Dimensions (L x H x P) 2000 mm x 15 mm x 15 mm
Garantie, entretien du produit et élimination
L‘appareil est conforme à toutes les normes nécessaires
pour la libre circulation des marchandises dans l‘Union
européenne.
Ce produit est un appareil électrique et doit donc faire
l‘objet d‘une collecte et d‘une mise au rebut sélectives
conformément à la directive européenne sur les anciens
appareils électriques et électroniques (directive DEEE).
Autres remarques complémentaires et consignes
de sécurité sur www.laserliner.com/info
FR
Manual_FlexiCamera_Rev0813.indd 16 14.08.13 15:43

Flexi-Camera
17
1
1
2
3
5
6
4
Funcionamiento y uso
Flexi-Camera es una micro cámara para conectar a la unidad básica del
VideoControl-Master. Por el reducido tamaño de su cabezal de acero
inoxidable y por la ×exibilidad del cable de empuje, la Flexi-Camera es apta
para usos universales. Junto con la unidad básica se envía al LCD imágenes
de vídeo en color para la comprobación de puntos de difícil acceso como
espacios huecos, pozos, interior de muros o vehículos.
Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía
e información complementaria“. Siga las instrucciones indicadas en
ellas. Guarde bien esta documentación.
!
Las frágiles puntas de contacto del conector entran en la hembrilla
correspondiente únicamente en esta posición y pueden resultar
dañadas si la posición es incorrecta o se ejerce demasiada fuerza.
!
Conexión del cable de control
Al atornillar la Flexi-Camera a la unidad básica
VideoControl-Master preste atención a que la
×echa marcada en el enchufe señale hacia la
ranura de la unidad básica.
Cabezal de la cámara con
4 LED de alta potencia
Conexión a la unidad básica
VideoControl-Master
Cable de empuje
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
ES
Manual_FlexiCamera_Rev0813.indd 17 14.08.13 15:43

18
2
1,5 - 5 cm
< 1,5 cm > 5 cm
Rango de profundidad de campo
Flexi-Camera suministra imágenes nítidas en un rango de 1,5 a 5 cm por delante
del cabezal de la cámara.
Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.
Notas sobre el uso
• Es indispensable evitar que la Flexi-Camera entre en contacto con sustancias
químicas, corriente eléctrica, objetos móviles o calientes. Esto podría
provocar daños en el aparato y causar lesiones graves al usuario.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• No se puede utilizar la Flexi-Camera para realizar exámenes médicos o
exploraciones en personas.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa.
Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser
realizadas con las piezas conductoras sin tensión. La ausencia de tensión y
el seguro contra la conexión de nuevo tienen que estar garantizados por las
medidas adecuadas.
• Limpie el cable de empuje con un paño húmedo antes de guardarlo en el
maletín.
ES
Manual_FlexiCamera_Rev0813.indd 18 14.08.13 15:43

Flexi-Camera
19
ES
Datos técnicos Sujeto a modiÖcaciones técnicas. 08.13.
Tipo de cámara Sensor de imágenes CMOS
Cabezal de la cámara ø 4 mm, a prueba de agua
Clase de protección IP 67 (Profundidad de
penetración 1m, 30 min)
Resolución de la cámara 320 x 240 pixel
Campo visual 56°
Rango de profundidad de campo 1,5 ... 5 cm
Diámetro del cable 4 mm
Longitud del cable 2 m
Radio de flexión mínimo 70 mm
Temperatura de trabajo -10 … 60°C
Temperatura de conservación -20 … 70°C
Peso 87 g
Dimensiones (An x Al x F) 2000 mm x 15 mm x 15 mm
Garantía, cuidado y eliminación
El aparato cumple todas las normas requeridas
para el libre tráfico de mercancías en la UE.
Se trata de un aparato eléctrico, por lo que debe
ser recogido y eliminado por separado conforme
a la directiva europea relativa a los aparatos eléctricos
y electrónicos usados.
Más información detallada y de seguridad en:
www.laserliner.com/info
Manual_FlexiCamera_Rev0813.indd 19 14.08.13 15:43

20
1
1
2
3
5
6
4
IT
Funzione / utilizzo
La Flexi-Camera è una microcamera da collegarsi all‘unità base VideoControl-
Master. Grazie alla piccolissima testina di ripresa in acciaio inossidabile e al
cavo scorrevole ×essibile, la Flexi-Camera può essere impiegata universalmente.
In combinazione con l‘unità base vengono inviate immagini video a colori
all‘LCD per il controllo di punti difÖcilmente raggiungibili, per esempio, in
cavità, cunicoli, muri o autoveicoli.
Leggere completamente le istruzioni per l‘opuscolo allegato
„Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni
ivi riportate. Conservare con cura questa documentazione.
!
Le sensibili spine di contatto del connettore entrano nella relativa
presa solo in questa posizione e si possono danneggiare se
posizionate in modo scorretto e con troppa forza.
!
Attacco del cavo di comando
Quando si avvita la Flexi-Camera all‘unità base
VideoControl-Master, fare attenzione a che la
freccia sul connettore indichi verso l‘intaglio
dell‘unità base.
Testa dell‘obiettivo con
4 LED ad alta prestazione
Attacco all‘unità base
VideoControl-Master
Cavo scorrevole
MicroTopGuide
MicroTopMagnet
MicroTop-90°
1
2
3
4
5
6
Manual_FlexiCamera_Rev0813.indd 20 14.08.13 15:43
