LaserLiner DistanceMaster Compact User manual

NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
DistanceMaster Compact
04
08
12
16
20
24
28
32
36
40
44
48
52
56
60
64
68
72
76
80
84
88
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
Laser
650 nm
SPEED
SHUTTER

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline

DistanceMaster Compact
03
x·y=m2
x
y
xy
z
x·y·z=m
3

DE
04
1.
2.
4.
3.
b
d
c
a
e f
g
hi
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Nicht direkt in den Strahl sehen! Der Laser darf nicht in
die Hände von Kindern gelangen! Gerät nicht unnötig auf
Personen richten.
!
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2007-10

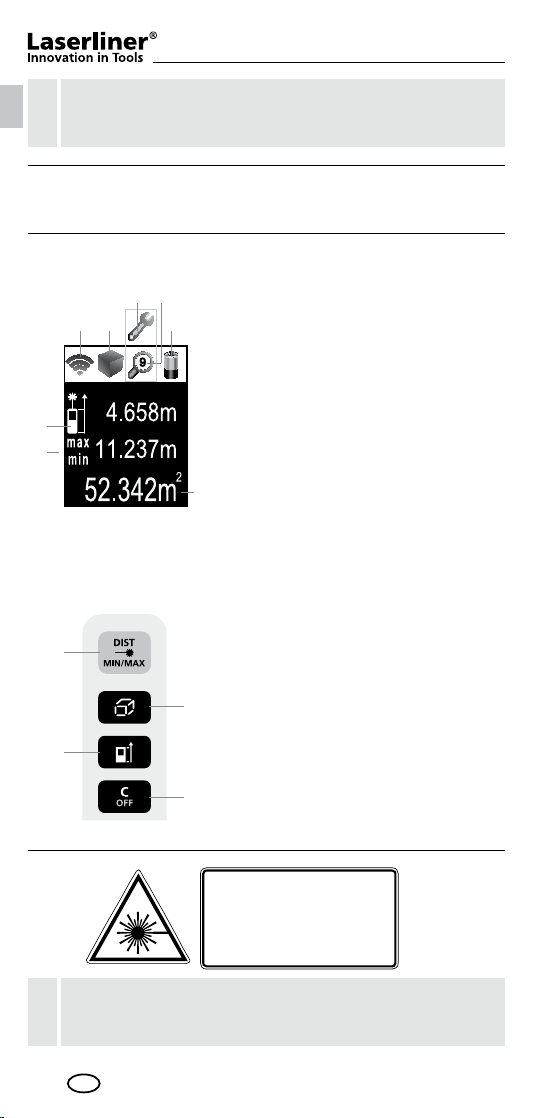

TASTATUR:
1.
2.
3.
4.
AN / Messen / min/max-Dauermessung
Länge, Fläche, Volumen / Speicher
Messebene (Referenz) hinten / vorne /
Messeinheit m / ft / inch / _‘ _“
AUS / Löschen der letzten Messwerte
DISPLAY:
a
b
c
d
e
f
g
h
i
Messebene (Referenz)
hinten / vorne
Anzeige Länge / Fläche / Volumen
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
Zwischenwerte / min/max-Werte
Das Balkendiagramm zeigt an, wie
gut die Reflexionsfläche zur Messung
geeignet ist. Das ist besonders
hilfreich bei Messungen auf weite
Entfernungen, dunklen Oberflächen
oder bei hellem Umgebungslicht.
Batteriesymbol
min/max-Dauermessung
Speicher
Fehlfunktion / Service erforderlich

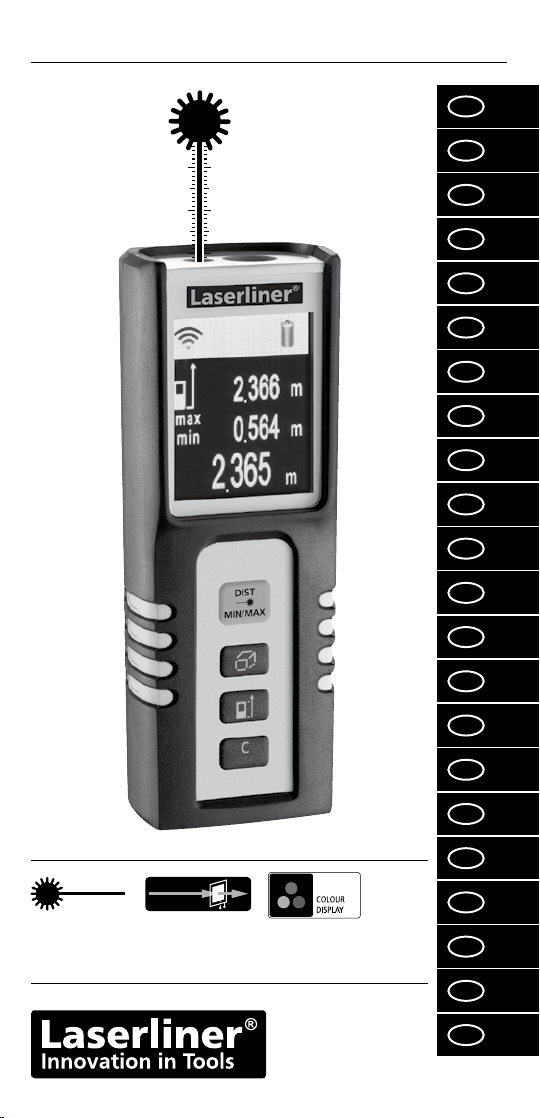

Kompakter Laser-Entfernungsmesser zum Messen von
Längen, Flächen und Volumen im Innenbereich

DistanceMaster Compact
DE
05
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x
1 sec
2x 3x
1x 2x 4x3x

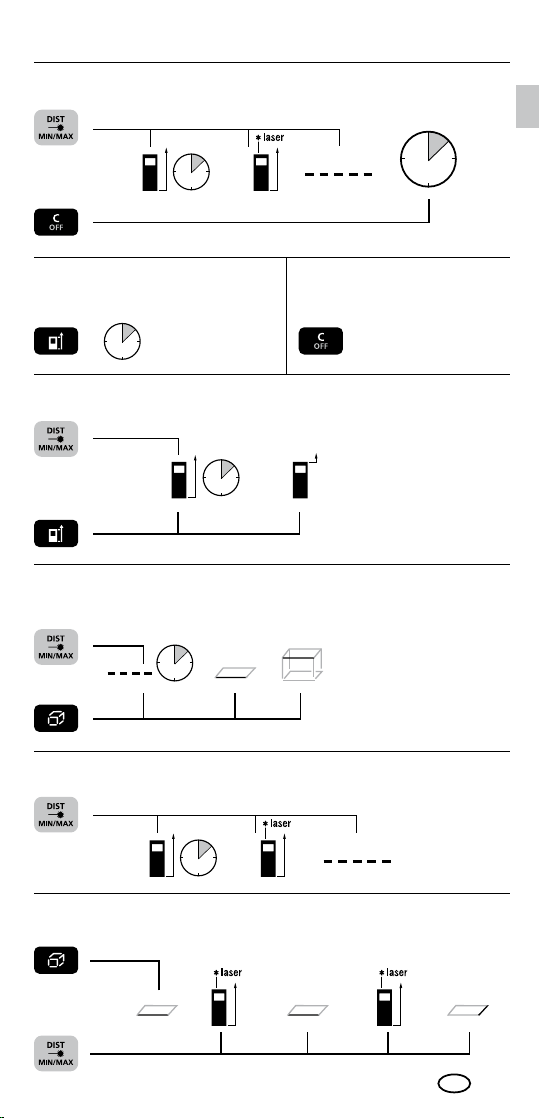

Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
Löschen des letzten
Messwertes:
Messfunktionen umschalten:
Länge Fläche Volumen
(Gerät an)
Messeinheit umschalten:
m / ft / inch / _‘ _“
Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung
Längenmessung:
Gerät an Laser an Messung
1x 2x
1x 1 sec
1x
1x
1 sec
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne

DE
06
1x 2x
3 sec
1x 2x 6x4x3x 5x

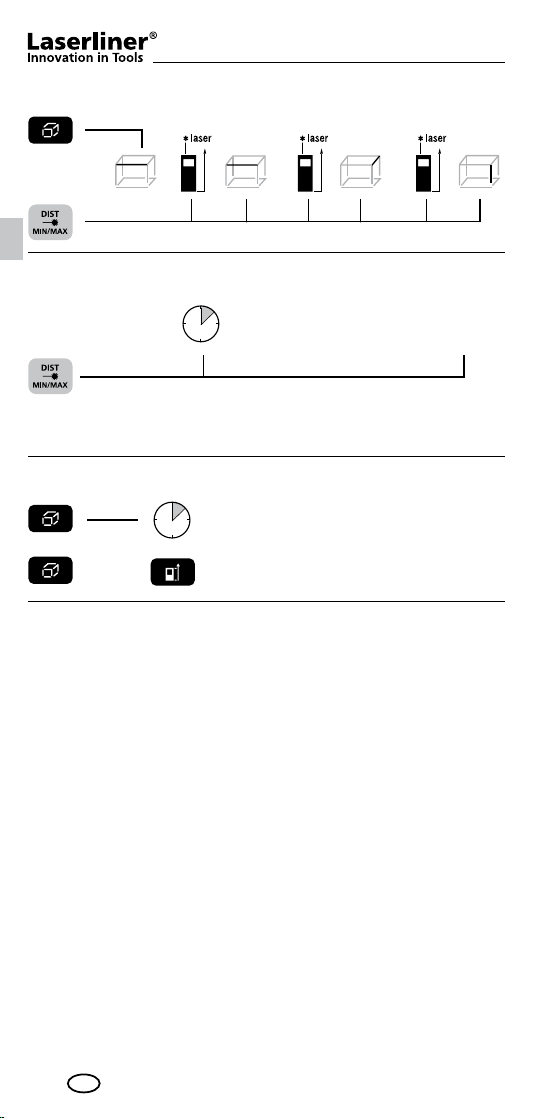

Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Speicher-Funktion:
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
3 sec
Gespeicherte Werte ansehenoder

DistanceMaster Compact
DE
07
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Fehlercode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Batterien austauschen
Berechnungsfehler
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Außerhalb des Messbereichs
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Falsche Messung oder der Hintergrund ist zu hell
Zu schnelle Bewegung des Messgerätes bei der Messung
Technische Daten (Technische Änderungen vorbehalten)
Messbereich innen 0,1 m - 25 m
Genauigkeit (typisch)* ±3 mm / 10 m
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 43 x 110 x 27 mm
Gewicht (inkl. Batterien) 100 g
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach
reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.

08
b
d
c
a
e f
g
hi
1.
2.
4.
3.
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!
Do not look directly into the beam. Lasers must be kept
out of reach of children. Never intentionally aim the device
at people.
!
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2007-10

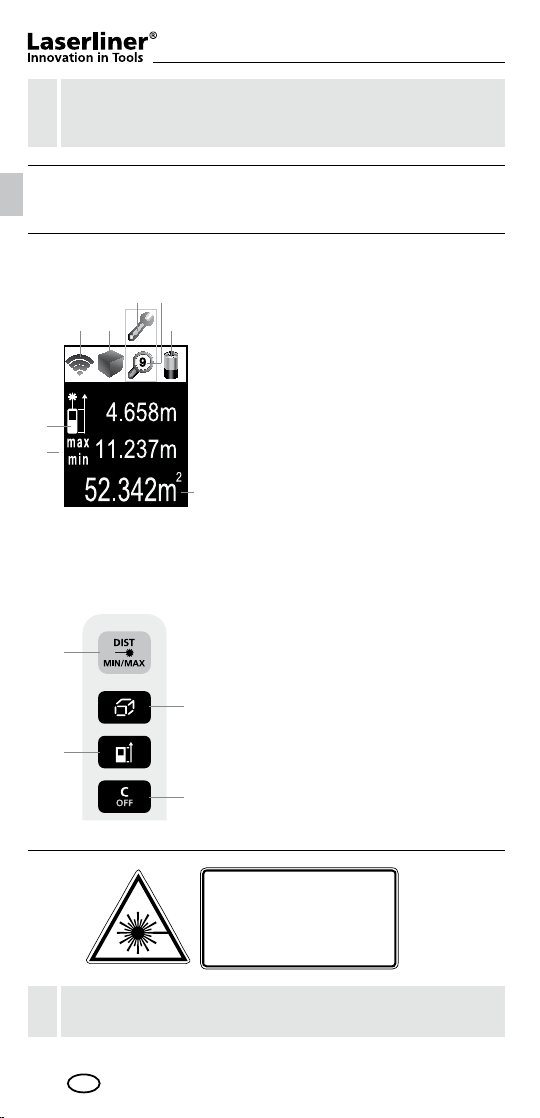

KEYPAD:
1.
2.
3.
4.
ON / Measure /
min/max continuous measurement
length, area, volume / Memory
Measurement point (reference)
rear / front /
Unit of measure m / ft / inch / _‘ _“
OFF / delete last measurement values
DISPLAY:
a
b
c
d
e
f
g
h
i
Measurement point (reference)
rear / front
Display length / area / volume
Measurement values / Measurement
results Unit m / ft / inch / _‘ _“
Intermediate values / min/max values
The bar diagram shows how well
suited the reection surface is for
measurement.This is particularly
useful for measuring over long
distances, dark surfaces or bright
ambient light.
Battery symbol
min/max continuous measurement
Memory
Malfunction / service required
Compact laser distance meter for measuring length,
area and volume indoors
GB

DistanceMaster Compact
09
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x 2x 4x3x
1x
1 sec
2x 3x

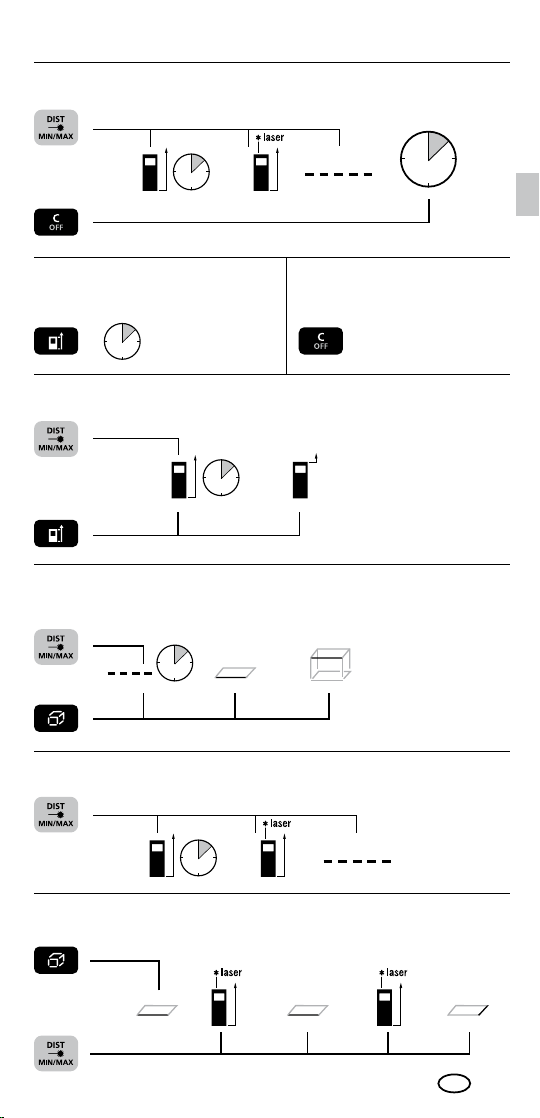

Switch on, measure and switch off:
device on laser on measure device off
Delete the last
measured value:
Change measurement function:
length area volume
(device on)
Change unit of measure:
m / ft / inch / _‘ _“
Area measurement:
area laser on 1. measure- laser on 2. measure-
ment ment
Length measurement:
device on laser on measure
GB
1x
1x
1 sec
Change measurement point (reference):
rear (device on) front
1x 2x
1x 1 sec

10
1x 2x 6x4x3x 5x
1x 2x
3 sec
Volume measurement:
volume 1. measurement 2. measurement 3. measurement
min/max continuous measurement:
Press for 3 seconds stop
then release button
The LC display shows the max value, the min value and the current value.
Important notices
• The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
• The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
• The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
• The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
• In unfavourable conditions, e.g. with poorly reflecting surfaces, the
maximum deviation may be greater than 3mm.
• Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
• Measurements made through glass (window panes) can falsify
measurement results.
• An energy-saving function switches the device off automatically.
• Clean with a soft cloth. Water may not be allowed to penetrate the
housing.
GB
Memory function:
3 sec
View stored valuesor

DistanceMaster Compact
11
GB
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Error codes:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Replace the battery
Calculation error
Temperature is too high: > 40°C
Temperature is too low: < 0°C
Outside the measuring range
Received signal too weak
Received signal too strong
Incorrect measurement or background is too bright
The device is moving too much to measure.
Technical Data (Subject to technical changes without notice)
Inside measurement range 0,1 m - 25 m
Precision (typical)* ±3 mm / 10 m
Laser class 2 < 1 mW
Laser wavelength 650 nm
Power supply 2 x AAA 1.5 Volt batteries
Dimensions (W x H x D) 43 x 110 x 27 mm
Weight (incl. batteries) 100 g
Automatic switch-off 30 sec laser / 3 min device
Operating temperature -10°C – 40°C
Storage temperature -20°C – 70°C
* measuring distance up to 10 m with strongly reflective target surface and at room temperature.
The measurement deviation may increase by +/-0.2 mm/m for weakly reflective target surfaces.

12
1.
2.
4.
3.
b
d
c
a
e f
g
hi
NL
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Niet direct in de laserstraal kijken, de laser buiten bereik van
kinderen houden en de laser niet onnodig op anderen richten.
!
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2007-10
TOETSENBORD:
1.
2.
3.
4.
AAN / Meten /
Constante min/max-meting
Lengte, oppervlak, volume / Geheugen
Meetniveau (referentie)
achter / voor /
Meeteenheid m/ft/inch/ _‘ _“
UIT / Wissen van de laatste meetwaarden
DISPLAY:
a
b
c
d
e
f
g
h
i
Meetniveau (referentie)
achter / voor
Weergave lengte / oppervlak /
volume
Meetwaarden / meetresultaten
eenheid m / ft / inch / _‘ _“
Tussenwaarden / min-/max-waarde
Het staafdiagram geeft aan hoe
geschikt het reectieoppervlak is voor
de meting.Dit is bijzonder handig bij
metingen op grote afstand, donkere
oppervlakken of fel omgevingslicht.
Batterijsymbool
Constante min/max-meting
Geheugen
Storing / service vereist
Compacte laserafstandsmeter voor het meten van
lengten, oppervlakken en volumen binnenshuis

DistanceMaster Compact
13
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x 2x 4x3x
1x
1 sec
2x 3x
Inschakelen, meten en uitschakelen:
apparaat aan laser aan meten apparaat uit
Wissen van de laatste
meetwaarde:
Meetfunctie omschakelen:
lengte oppervlak volume
(apparaat aan)
Meeteenheid omschakelen:
m / ft / inch / _‘ _“
Oppervlaktemeting:
oppervlak laser aan 1e meting laser aan 2e meting
Lengtemeting:
apparaat aan laser aan meting
NL
1x
1x
1 sec
Skift af måleplan (reference):
achter (apparaat aan) voor
1x 2x
1x 1 sec

14
1x 2x
3 sec
1x 2x 6x4x3x 5x
Volumemeting:
volume 1e meting 2e meting 3e meting
Constante min/max-meting:
3 sec. lang indrukken, afsluiten
daarna de toets loslaten
Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.)
en de actuele waarde aan.
Belangrijke opmerkingen
• De laser geeft het meetpunt aan tot waar gemeten wordt. De
laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-
temperaturen. Houd daarom rekening met een korte aanpassingstijd
bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden
toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw
de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende
oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk
dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden
vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water
in de behuizing dringen.
NL
Geheugenfunctie:
3 sec
Opgeslagen waarden bekijkenof

DistanceMaster Compact
15
NL
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info
Foutcode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Batterij is bijna leeg
Berekeningsfout
Temperatuur is te hoog: > 40°C
Temperatuur is te laag: < 0°C
Buiten het meetbereik
Ontvangen signaal te zwak
Ontvangen signaal te sterk
Verkeerde meting of achtergrond te licht
Te snelle beweging van het meetapparaat
Technische gegevens (Technische veranderingen voorbehouden)
Meetbereik binnen 0,1 m - 25 m
Nauwkeurigheid (karakteristiek)* ±3 mm / 10 m
Laserklasse 2 < 1 mW
Lasergolflengte 650 nm
Stroomverzorging 2 x AAA 1,5 Volt-batterijen
Afmetingen (B x H x D) 43 x 110 x 27 mm
Gewicht (incl. batterijen) 100 g
Automatische uitschakeling 30 sec. laser / 3 min. apparaat
Werktemperatuur -10°C – 40°C
Opslagtemperatuur -20°C – 70°C
* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij zwak
reflecterende doeloppervlakken kan de meetafwijking +/- 2 mm/m groter worden.

16
1.
2.
4.
3.
b
d
c
a
e f
g
hi
DK
Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-
oplysninger og supplerende anvisninger“ grundigt igennem. Følg de
heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.
!
Se aldrig direkte ind i strålen! Overlad ikke laseren til børn!
Sigt aldrig med laserstrålen mod personer eller dyr.
!
Laserstråling!
Se ikke ind i strålen!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2007-10
TASTATUR:
1.
2.
3.
4.
TÆND / Måling /
min/max-kontinuerlig måling
Længde, Flade, Rumfang /
Hukommelse
Måleplan (reference) bag / foran /
Måleenhed i m / fod / tommer / _‘ _“
SLUK / Sletning af sidste måleværdier
DISPLAY:
a
b
c
d
e
f
g
h
i
Måleplan (reference)
bag / foran
Visning Længde / Flade / Rumfang
Måleværdier / Måleresultater
Enhed i m / fod / tommer / _‘ _“
Mellemværdier / min/max-værdier
Søjlediagrammet angiver, hvor godt
den reekterende ade egner sig
til måling.Dette er især praktisk ved
målinger på store afstande, mørke
overader eller i kraftigt omgivelseslys.
Batterisymbol
min/max-kontinuerlig måling
Hukommelse
Fejlfunktion / kræver service
Kompakt laser-afstandsmåler til måling af længder,
flader og volumen indendørs.

DistanceMaster Compact
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x 2x 4x3x
1x
1 sec
2x 3x
DK
17
Tænding, måling og slukning:
Enhed tændt Laser tændt Måling Enhed slukket
Sletning af den sidste
måleværdi:
Skift af målefunktion:
Længde Flade Rumfang
(Enhed tændt)
Skift af måleenhed:
m / fod / tommer / _‘ _“
Flademåling:
Flade Laser tændt 1. måling Laser tændt 2. måling
Længdemåling:
Enhed tændt Laser tændt Måling
1x
1x
1 sec
Skift af måleplan (reference):
bag (Enhed tændt) foran
1x 2x
1x 1 sec

18
1x 2x 6x4x3x 5x
1x 2x
3 sec
DK
Rumfangsmåling:
Rumfang 1. måling 2. måling 3. måling
min/max-kontinuerlig måling:
Hold knappen inde i 3 sek., Afslut
og slip den
På LC-displayet vises den største værdi (max), den mindste værdi (min)
og den aktuelle værdi.
Vigtigt
• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme
genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen.
Man skal derfor være opmærksom på, at der er en kort tilpasningstid,
når der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i
kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske
måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan
den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for
at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver
forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.
Hukommelsesfunktion:
3 sec
Vis gemte værdiereller

DistanceMaster Compact
19
DK
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder
for fri vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles
og bortskaffes separat i henhold til EF-direktivet
for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info
Fejlkode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Udskift batterier
Beregningsfejl
Temperatur er for høj: > 40°C
Temperatur er for lav: < 0°C
Uden for måleområdet
Modtaget signal for svagt
Modtaget signal for kraftigt
Forkert melding, eller baggrunden er for lys
Enheden bevæges for hurtigt
Tekniske data (Ret til ændringer forbeholdt)
Måleområde indendørs 0,1 m - 25 m
Nøjagtighed (typisk)* ±3 mm / 10 m
Laserklasse 2 < 1 mW
Laserbølgelængde 650 nm
Strømforsyning 2 x AAA 1,5 Volt-batterier
Mål (B x H x D) 43 x 110 x 27 mm
Vægt (inkl. batterier) 100 g
Automatisk slukning 30 sek. laser / 3 min. apparat
Arbejdstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
* Op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur.
Ved svagt reflekterende måloverflader, kan måleafvigelsen stige med ± 0,2 mm/m.

20
b
d
c
a
e f
g
hi
1.
2.
4.
3.
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques
supplémentaires et concernant la garantie“ cijointes. Suivez les
instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Ne pas regarder directement le rayon! Le laser ne doit pas
être mis à la portée des enfants! Ne pas l‘appareil sur des
personnes sauf si nécessaire.
!
Rayonnement laser!
Ne pas regarder dans le faisceau.
Appareil à laser de classe 2
< 1 mW · 650 nm
EN 60825-1:2007-10
CLAVIER :
1.
2.
3.
4.
MARCHE / Mesurer /
Mesure continue mini./maxi.
Longueur, Surface, Volume / Mémoire
Plan de mesure (référence)
arrière / avant /
Unité de mesure en m / ft / inch / _‘ _“
ARRÊT / Suppression des dernières
valeurs mesurées
AFFICHAGE :
a
b
c
d
e
f
g
h
i
Plan de mesure (référence)
arrière / avant
Afchage de la longueur / Afchage
de la surface / Afchage du volume
Valeurs mesurées / Résultats de
mesure / Unité en m / ft / inch / _‘ _“
Valeurs intermédiaires /
Valeurs mini./maxi.
Le graphique à barres montre à
quel point la surface rééchissante
est adaptée à la mesure.Cela est
particulièrement utile pour les
mesures sur de grandes distances,
sur des surfaces sombres ou en
cas de lumière ambiante claire.
Symbole des piles
Mesure continue mini./maxi.
Mémoire
Dysfonctionnement /
Maintenance nécessaire
Télémètre laser compact pour mesurer les longueurs,
les surfaces et les volumes à l'intérieur.
FR
