DE
EN
NL
DA
FR
ES
IT

02
Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an das LCD zur Überprüfung
schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie
die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken
Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder
die Batterieladung schwach ist.
– Das Netz-/Ladegerät nur innerhalb geschlossener Raume verwenden, weder Feuchtigkeit noch Regen
aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll auaden.
– Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör verwendet erlischt die Garantie.
– Der Ladevorgang ist abgeschlossen, wenn die Betriebsanzeige grün leuchtet.
– Bei schwacher Ladung des Akkus wird im Display ein rotes Batteriesymbol mit einem Ausrufezeichen
angezeigt.
– Der Akku kann auch während des Betriebes geladen werden.
– Das Netzteil vom Netz trennen, wenn das Gerat nicht in Gebrauch ist.
– Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit
in Berührung kommen.
– Der Kamerakopf ist nicht säurebeständig oder feuerfest.
– Es ist unbedingt darauf zu achten, dass der VideoInspector 3D nicht in Kontakt mit Chemikalien,
Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des
Gerätes und auch zu schweren Verletzungen des Bedieners führen.
– Der Messkopf kann sich im Betrieb stark erwärmen und zu Beschädigungen von empndlichem Messgut
führen.
– Der VideoInspector 3D darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet
werden.
– Um die Schutzklasse IP 55 des Basisgerätes zu gewährleisten, muss die Abdeckkappe der Anschlüsse fest
verschlossen sein.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Be-
nutzung des Gerätes.
– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen
in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungs-
freiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.
Sicherheitshinweise
Umgang mit künstlicher, optischer Strahlung OStrV
Austrittsöffnung LED
DE

VideoInspector 3D
03
– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen
Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren
aktuellen Fassungen.
– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftiger-
weise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß
EMV-Richtlinie 2014/30/EU ein.
Sicherheitshinweise
Umgang mit elektromagnetischer Störungen
– Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromagnetische Verträg-
lichkeit gemäß der Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU (elektromagnetische
Verträglichkeit / EMV) ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der
Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen
Beeinussung oder Störung von und druch elektronischer Geräte ist gegeben.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

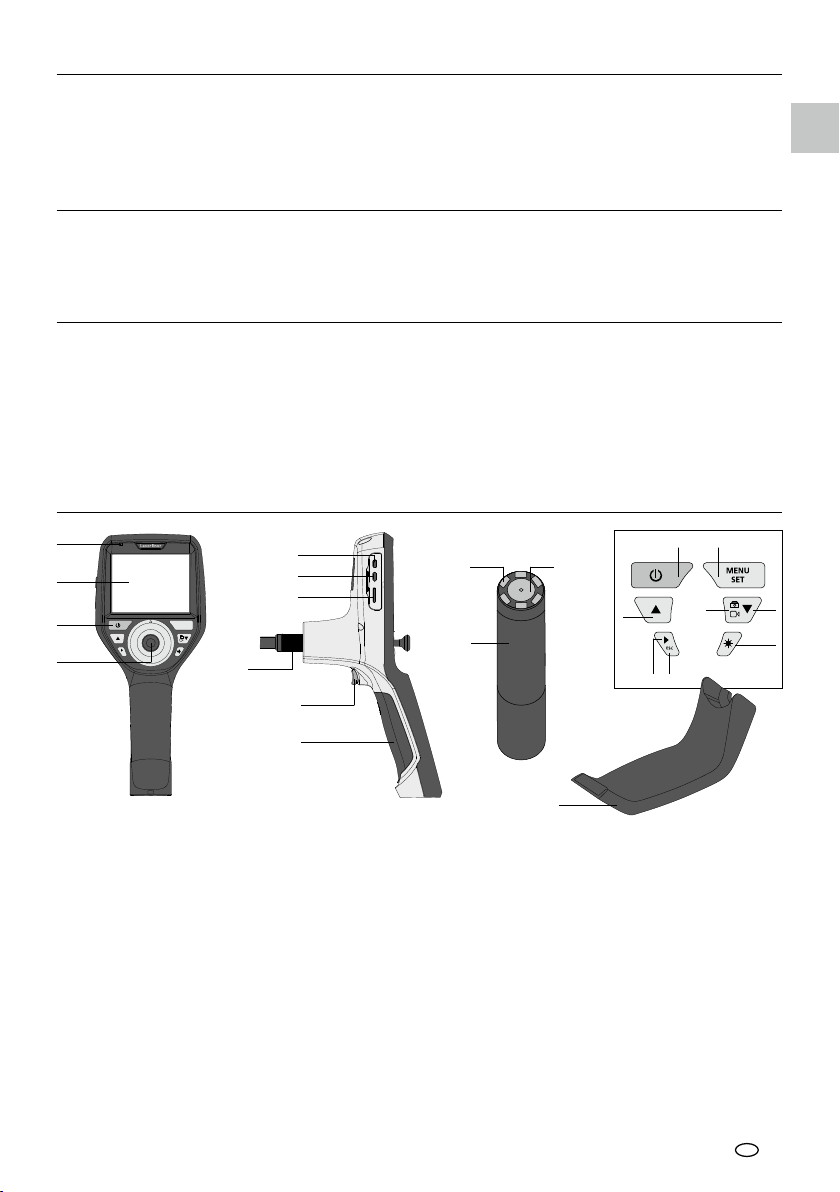

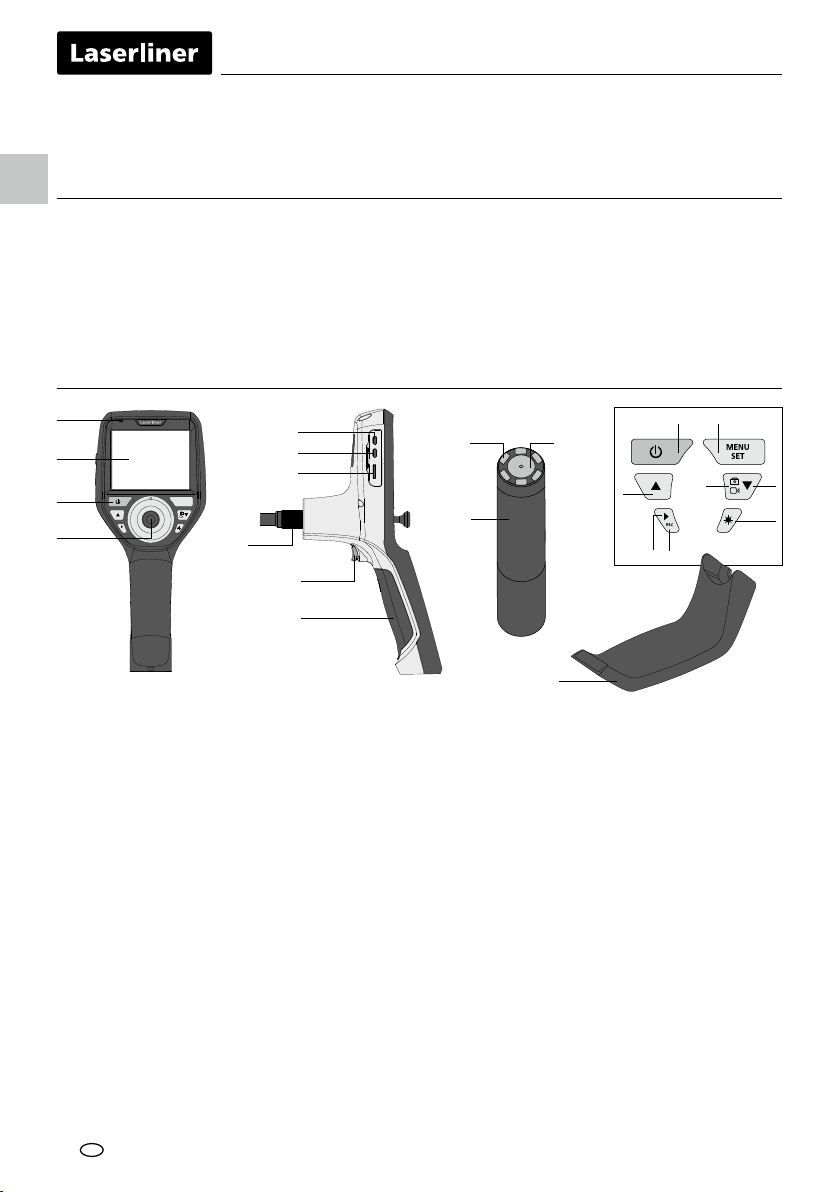

Betriebsanzeige
LC-Display
Direkttasten
Steuerhebel zur
Drehung des
Kamerakopfes
HDMI-Schnittstelle
Micro-USB-
Schnittstelle /
Ladebuchse
Steckplatz
Micro-SD-Karte
Anschluss
Flexschlauch
Auslöser
Batteriefach
Kamerakopf
LED
Linse
magnetische
Halterung
Umschaltung
Bild / Video
Menü-Steuerung
LED-Beleuchtung
a
b
c
d
e
ON/OFF / Standbild
Rotation 180° /
Menü-Steuerung
Mediengalerie
Bild / Video
Abbruch
Einstellungsmodus /
Bestätigen / Auf-
nahmen aufrufen /
Aufnahmen löschen
f
g
h
HINWEIS: Der VideoInspector 3D liefert im Bereich von 2,5 - 10 cm vor dem Kamerakopf scharfe Bilder.
Objekte außerhalb dieses Bereichs können unscharf erscheinen.
MENU
SET
ESC
2
1
3
4
5
6
7
10
8
3a e
b
cd
fg
h
9
12 13
11
14
DE

04
2019-01-07 12:17:09 2019-01-07 12:17:09
x1.0 x1.0
A
B
C
D
E
F
G
H
I
2019-01-11 11:18:18
00:01 00:03
o p q r s t u v x
m n v w
2019-01-07 12:17:09
x1.0
k l
b
df
e h
g
ij
00:00
2019-01-07 12:17:09
x1.0
a c
b
df
e h
g
ij

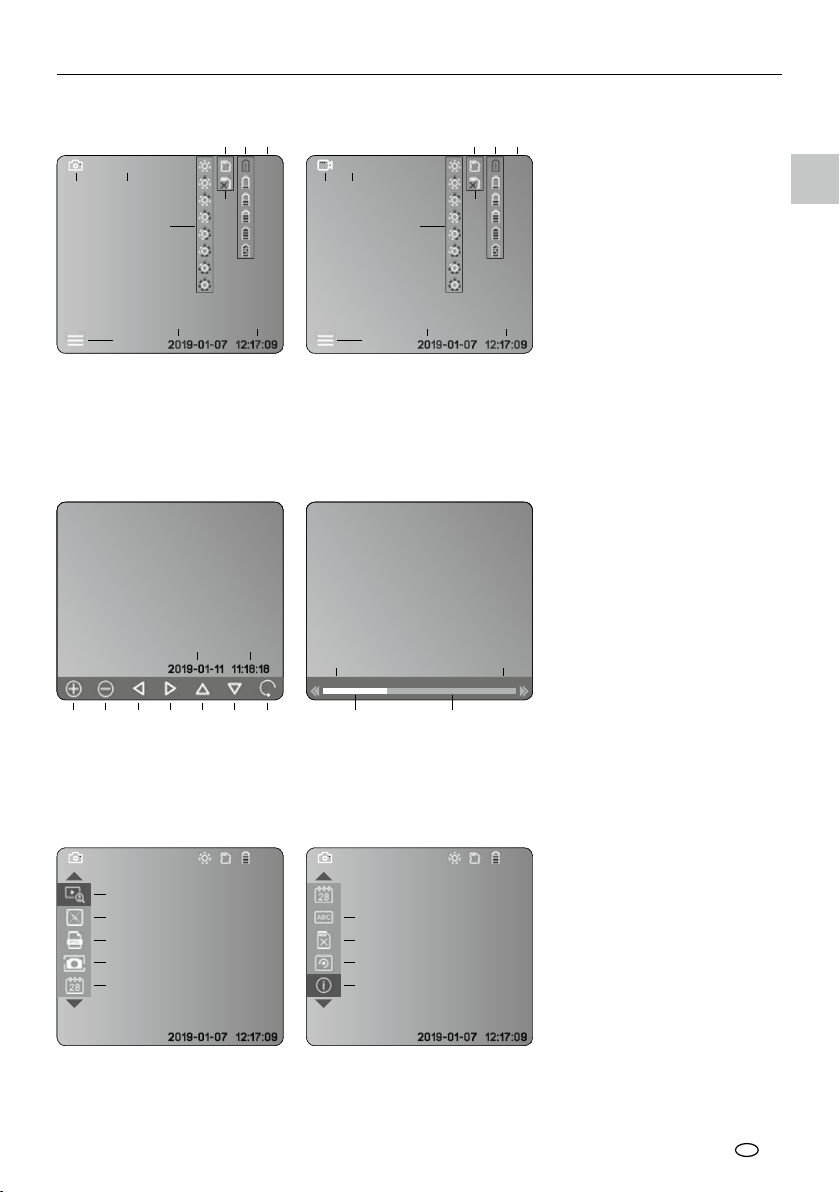

Aufnahmemodus Bild Aufnahmemodus Video
a
b
c
d
e
f
g
h
i
j
k
l
Aufnahme Bild
Menü geschlossen
Speichervorgang
LED-Beleuchtung
SD-Karte aktiv
SD-Karte einlegen
Batteriestatus
Zoom
aktuelles Datum
aktuelle Uhrzeit
Aufnahme Video
Aufnahme läuft
m
n
o
p
q
r
s
t
u
v
w
x
Aufnahmedatum
Aufnahmezeit
Zoom +
Zoom -
gezoomtes Bild navigieren
gezoomtes Bild navigieren
gezoomtes Bild navigieren
gezoomtes Bild navigieren
zurück zur Mediengalerie
abgespielte Zeit
Aufnahmedauer
Restdauer
Wiedergabemodus Bild Wiedergabemodus Video
A
B
C
D
E
F
G
H
I
Zoom
Datums- und Zeitstempel
Bildformat
Bildrotation
Datum/Uhrzeit einstellen
Sprache ändern
Datenträger formatieren
Werkseinstellung
Firmware-Version
Einstellungsmodus
Foto speichern …
DE

VideoInspector 3D
05
x1.0 x1.0
x1.0
1ON / OFF 2Micro-SD-Karte
einlegen
Zum Einlegen einer Micro-SD-
Karte zuerst die Gummiab-
deckung öffnen und danach
die Speicherkarte gemäß
Abbildung einsetzen. Ohne
Speichermedium sind keine
Aufzeichnungen möglich.
3Einstellungsmodus
Um wieder in den Aufnahmemodus zu
gelangen, die Taste ESC (mehrfach) drücken.
a. Zoom
b. Datums- und Zeitstempel
MENU
SET
ESC
2 sec
c. Bildformat
Zoom Stufe 1 … Stufe 10
Bildzoom
Datums- und
Zeitstempel
ausblenden
einblenden
Bildformat
JPEG
BMP
DE

06
d. Bildrotation
0
90
180
x1.0
270
180
90
x1.0
Bildrotation Bildrotation
2019 //
01 21 // 05
08 22
x1.0
Datum und Uhrzeit
e. Datum / Uhrzeit einstellen
Wert verringern
Wert erhöhen
Русский
Italiano
Español
x1.0
Deutsch
Português
Français
x1.0
Sprache
f. Sprache ändern (ZH-CN, ZH-TW, EN, JA, KO, FR, DE, PT, ES, RU, IT, NL)
Sprache
OK OK
g. Datenträger formatieren
Karten-
formatierung
Abbrechen
Karten-
formatierung
Abbrechen
Aufforderung
Formatierung
Format
DE

VideoInspector 3D
07
H: CT-1.1
S: V3.0 RC0
H: CT-1.1
S: V3.0 RC0
Aufforderung
Die Dateiliste
ist leer
OK OK

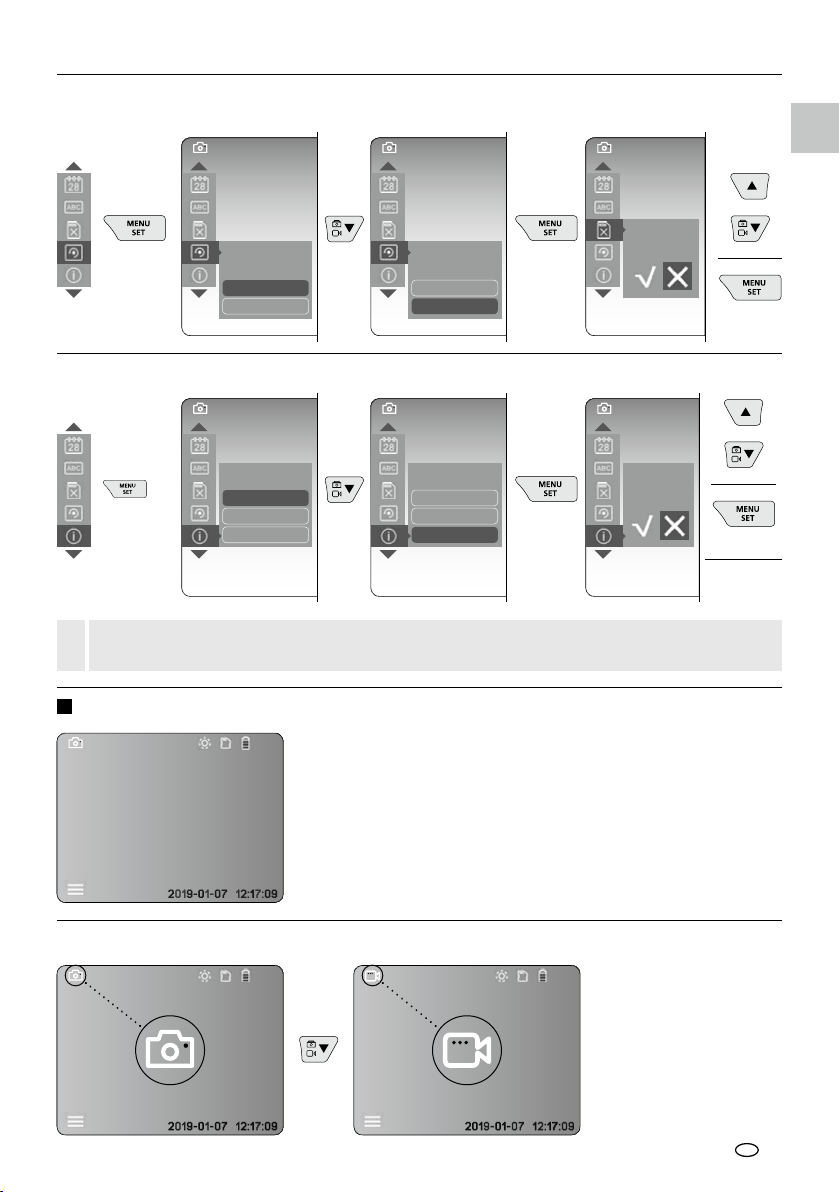

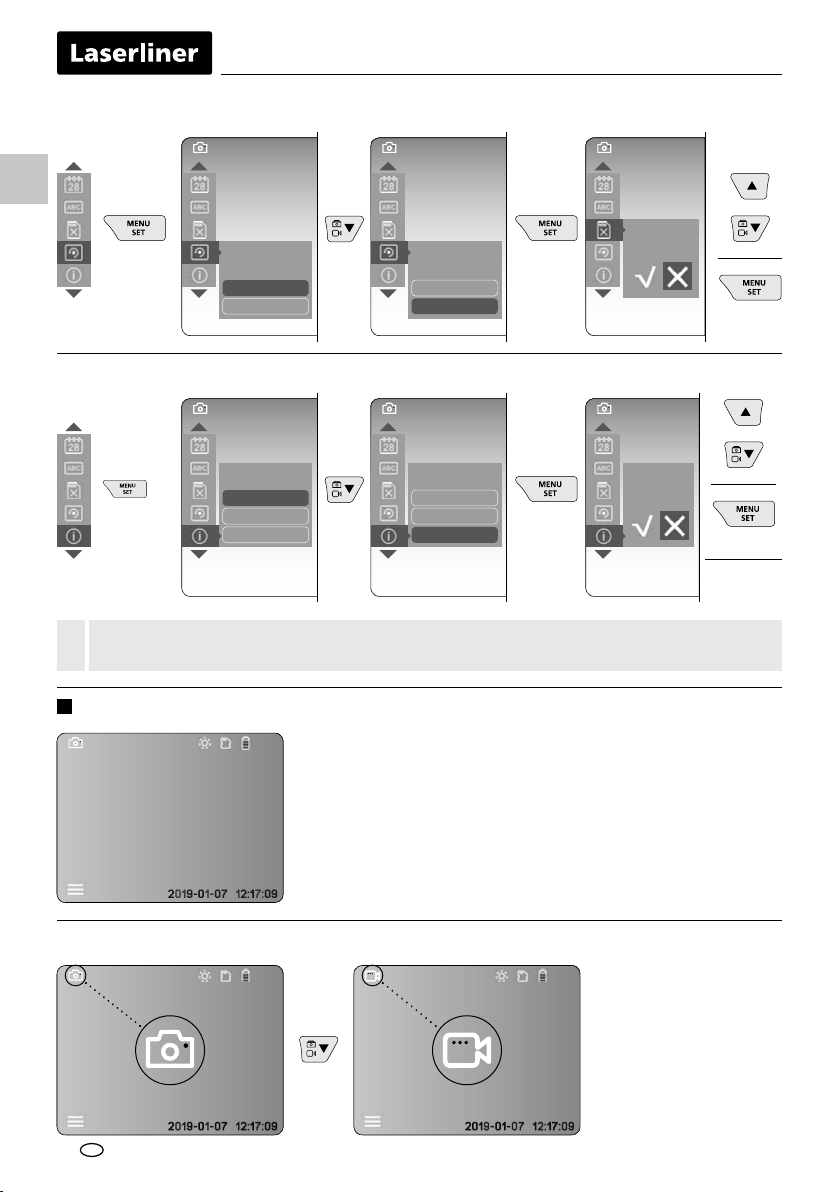

h. Werkseinstellung
i. Firmware-Version / Systemaktualisierung
4Aufnahmemodus
Bild-/Videoaufnahmen
Kamerakopf am Flexschlauch an die gewünschte Position führen
und mit dem Steuerhebel (4) ausrichten. Bei schlechten Lichtverhält-
nissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine
Objekte heranzoomen. Durch die manuelle Bildrotation kann das
Bild auf dem Monitor in 90°-Schritten gedreht werden. Durch kurzes
Betätigen des Auslösers (9) wird das Bild oder die Videoaufnahme
aufgenommen und auf der SD-Karte gespeichert. Erneutes Drücken
beendet die Videoaufnahme.
Werkseinstellung
Abbrechen
Zurück-
setzen
Werkseinstellung
Abbrechen
a. Umschaltung Aufnahme Bild / Video
Versions-
information
Systemaktual.
Versions-
information
Systemaktual.
System-
aktuali-
sierung
Zur Durchführung einer Systemaktualisierung wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
DE

08
x1.0
2019-01-07 12:17:09
x1.0
x1.0
0°
360°
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
c. LED-Beleuchtung

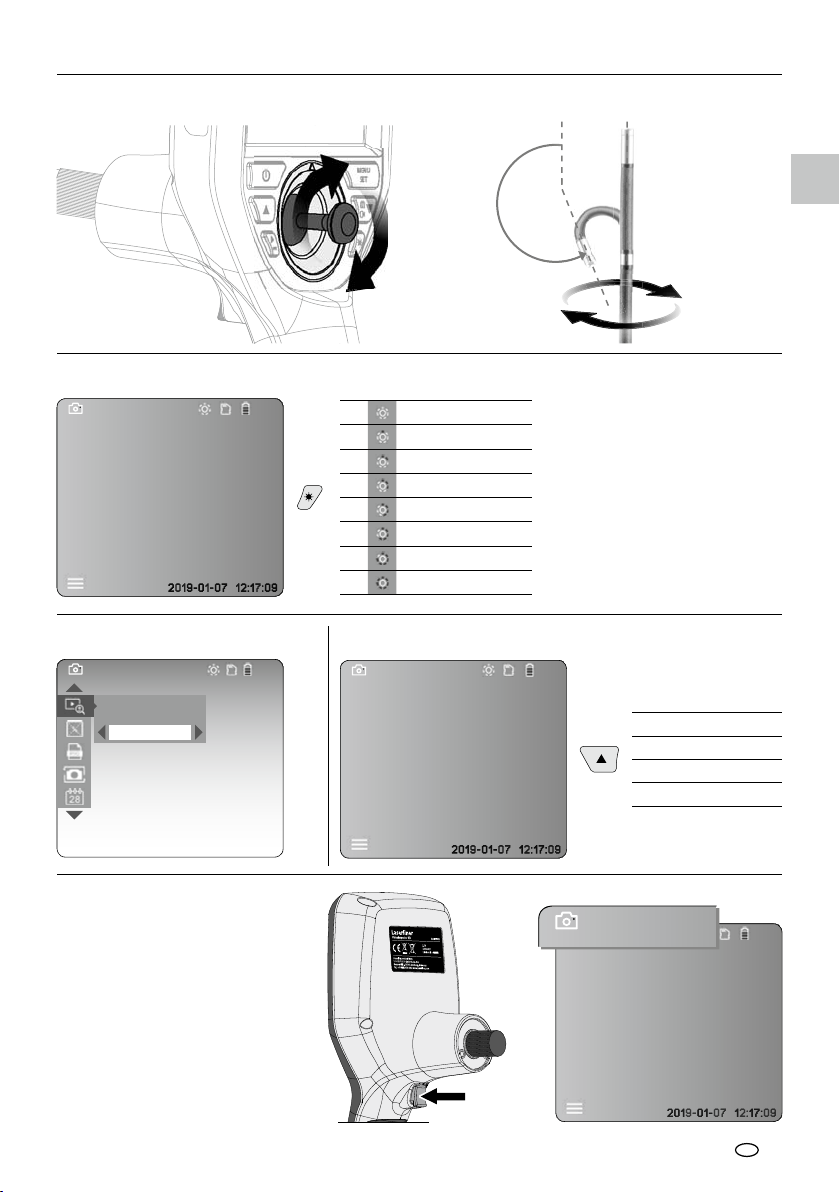

b. Ausrichten des Kamerakopfes
1x AUS
2x LED Stufe 1
3x LED Stufe 2
4x LED Stufe 3
5x LED Stufe 4
6x LED Stufe 5
7x LED Stufe 6
8x LED Stufe 7
d. Zoom (siehe Kapitel 3 a.)
f. Aufnahme Bild / Video
e. Bildrotation
1x = Drehung 90°
2x = Drehung 90°
3x = Drehung 90°
4x = Ausgangsbild
max.
210°
Durch kurzes Betätigen des Aus-
lösers (9) wird das Bild oder die
Videoaufnahme aufgenommen
und auf der SD-Karte gespei-
chert. Erneutes Drücken beendet
die Videoaufnahme.
Foto speichern …
Bildzoom
DE

VideoInspector 3D
09
5Wiedergabemodus
Wiedergabe von Bild-/Videoaufnahmen
Durch Drücken der Taste „c“ wird die Mediengalerie auf-
gerufen. Durch erneutes Drücken der Taste „c“ wird der
Wiedergabemodus geschlossen.
a. Wiedergabe und Löschen von Bild-/Videoaufnahmen
Auswahl
Bild / Video
Auswahl
bestätigen
Wiedergabemodus Bild Wiedergabemodus Video
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0 x1.01/8
1911_11846B
1911_11807B
19109_134249B
19109_134247B
19109_134243B
19107_182106B
Drehzeit:
2019-01-11 11:18:46
Dateigröße:
186k
x1.01/8
1911_11846B
1911_11807B
19109_134249B
19109_134247B
19109_134243B
19107_182106B
Drehzeit:
2019-01-11 11:18:46
Dateigröße:
186k
x1.01/1
1911_112346B
1911_112343B
Drehzeit:
2019-01-11 11:23:50
Dateigröße:
569k
x1.01/2
1911_112346B
1911_112343B
Drehzeit:
2019-01-11 11:23:50
Dateigröße:
569k
2019-01-11 11:18:18
00:01 00:03
DE

10

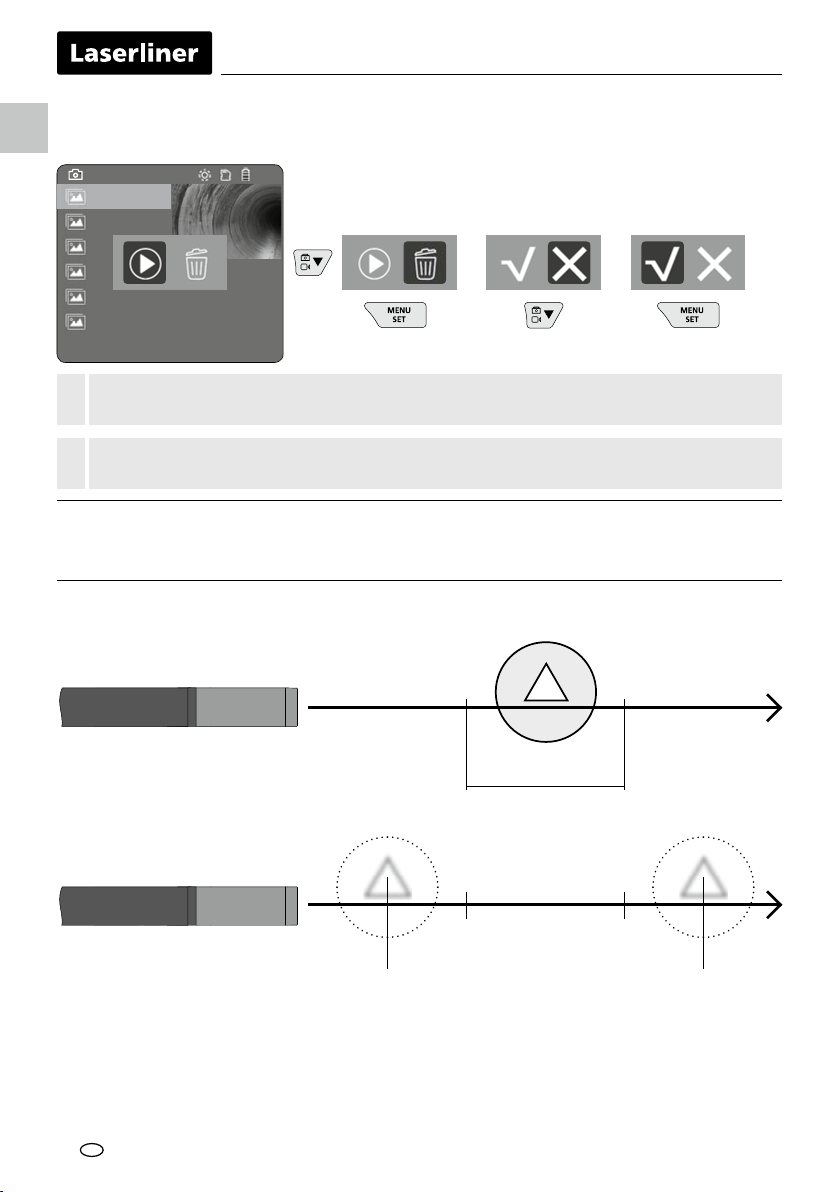

b. Aufnahme löschen
Zum Löschen einer Bild- oder Videoaufnahme das Bild in der Mediengalerie aufrufen, siehe Kapitel 5 a.
Der Löschvorgang kann nicht widerrufen werden.
!
Über die Formatierung des Datenträgern können alle Dateien und Ordner gelöscht werden.
Siehe hierzu Punkt „3 g. Datenträger formatieren“.
!
USB-Datenübertragung
Die gespeicherten Daten auf der SD-Karte können entweder mit dem mitgelieferten Kartenlesegerät
oder über die Micro-USB-Schnittstelle auf den PC übertragen werden.

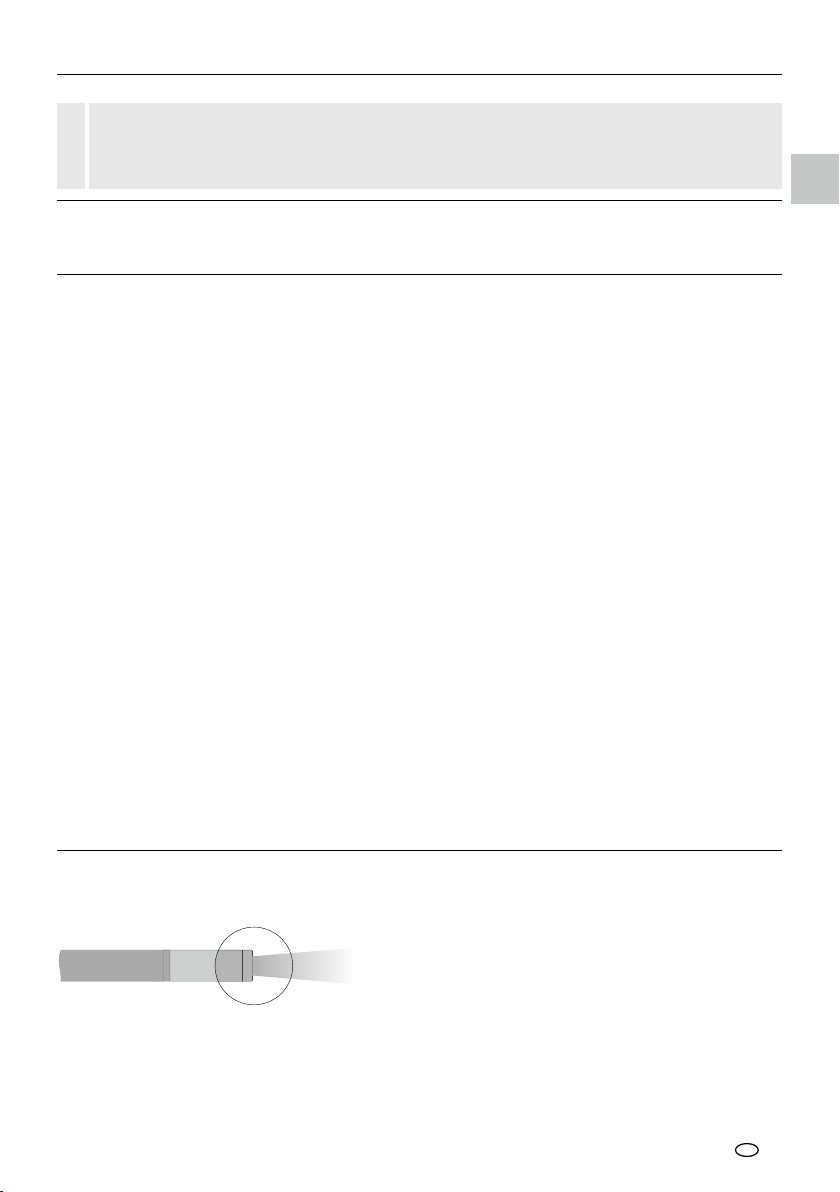

Kamerakopf / Fokus
Der VideoInspector 3D liefert im Bereich von 2,5 - 10 cm vor dem Kamerakopf scharfe Bilder.
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
2,5 - 10 cm
< 2,5 cm > 10 cm
x1.01/8
1911_11846B
1911_11807B
19109_134249B
19109_134247B
19109_134243B
19107_182106B
Drehzeit:
2019-01-11 11:18:46
Dateigröße:
186k
DE

VideoInspector 3D
11
1
2
1
2
Wechseln des Akkus
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln
(z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen
Uhren, Feinmechanik, Festplatten) verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen
Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik
Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stets in einem Abstand
von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.
Netz-/Ladegerät anschließen
Schließen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät an die Micro-USB-Schnittstelle /
Ladebuchse „6“ und verbinden es mit einer entsprechenden Stromquelle.
Austausch der Kameraeinheit
Die Kameraeinheit lässt sich einfach
entnehmen und austauschen. Dazu
die Schraube lösen und die Kamera-
einheit am Steuerhebel herausziehen.
Magnetische Halterung entfernen, das Akkufach öffnen und Akku gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten.
DE

12
Technische Daten Technische Änderungen vorbehalten. 19W14
Kamerakopf / Kabel ø 6 mm, IP 68 (Tauchtiefe 1 m, 60 Min.)
Kamerafokus F2,5 cm - F10 cm
Sichtfeld 85°
Länge Flexschlauch 1 m
Bildschirmtyp 3,5” TFT-Farbdisplay
Auflösung Kamera 960 x 720 Pixel
Auflösung Display 640 x 480 Pixel
Auflösung Bild / Video 960 x 720 Pixel
Bildformat / Videoformat JPEG / BMP / MP4
LED 7Helligkeitsstufen
Beleuchtungsstärke 20.000 Lux
Zoom 10 Zoomstufen
Speicher Unterstützt SDHC-Karte bis max. 8 GB
Schnittstelle Micro-SD, Micro-USB, SD-Kartenslot, Video (HDMI)
Anschlüsse Micro-USB, Netzteil 5V / DC
Stromversorgung Li-Ion Akkupack 3,7V / 1,7Ah / Netzteil 5V/DC / 2000mAh
Ladezeit ca. 4 Std.
Betriebsdauer ca. 3,5 Std.
Arbeitsbedingungen -10°C … 50°C, Luftfeuchtigkeit max. 20 … 85% rH, nicht
kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -20°C … 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 115 x 190 x 115 mm (ohne Flexschlauch und Halterung)
Gewicht 485 g (inkl. Akkupack und Flexschlauch / ohne Halterung)
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AIH
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz
von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
DE

VideoInspector 3D
13
Function / Application
This inspection camera features a micro-camera which sends colour video images to the LCD so that
areas which are difcult to access (cavities, shafts, masonry or inside cars, for example) can be checked.
Completely read through the operating instructions, the „Warranty and Additional Information“
booklet as well as the latest information under the internet link at the end of these instructions.
Follow the instructions they contain. This document must be kept in a safe place and passed on
together with the device.
!
General safety instructions
– The device must only be used in accordance with its intended purpose and within the scope
of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
– Use the power supply/charger unit only in closed rooms; do not expose to moisture or rain otherwise
risk of electric shock.
– Charge the device‘s battery completely prior to use.
– Use only genuine accessories. Use of inappropriate accessories will invalidate the warranty.
– Charging is completed when the LED indicator lights green.
– A red battery symbol with an exclamation mark is shown on the display when the battery charge is low.
– The battery can also be charged while using the device.
– Disconnect the power pack from the mains when the device is not in use.
– The LCD unit must not be immersed in water. The base unit must not come in contact with liquids.
– The camera head is not acid-resistant or reproof.
– Make sure that the VideoInspector 3D does not come into contact with chemicals, power sources,
moving or hot objects. This can damage the device and put its user at risk of serious injury.
– The measuring head can become very hot during operation and may damage sensitive materials.
– The VideoInspector 3D must not be used for medical examinations / examining people.
– To maintain the IP 55 protection class of the basic unit , the caps on the connections must be rmly
locked in.
– Please ensure compliance with the safety regulations set out by local and national authorities with
regard to the correct and proper use of the device.
– The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make
sure that conductive parts are at zero potential when carrying out measurements in the vicinity of
electrical systems. Safe isolation from the power supply and precautions to prevent systems being
switched on again must be ensured by implementing suitable measures.
Safety instructions
Using artificial, optical emission (OStrV)
LED outlet
EN
– The device works with LEDs of risk group RG 0 (exempt, no risk) in accordance with the latest versions of
applicable standards relating to photobiological safety (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff).
– When used for the intended purpose and under reasonably foreseeable conditions, the accessible
radiation of the LEDs is safe for the human eye and skin.

14
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations and limit values
in accordance with EMC-Directive 2014/30/EU.
Safety instructions
Dealing with electromagnetic interference
– The measuring device complies with the provisions and limit values for safety and electromagnetic
compatibility in accordance with Directive 2014/35/EU (low voltage/LVD) and the Directive 2014/30/EU
(electromagnetic compatibility/EMC).
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of
people with pacemakers – may apply. Electronic devices can potentially cause hazards or interference
or be subject to hazards or interference.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Operation indicator
LCD
Hot keys
Joystick to turn
the camera head
HDMI interface
Micro USB interface /
Charging socket
Micro SD card slot
Connection
for ex cable
Trigger
Battery compartment
Camera head
LED
Lens
Magnetic
holder
Image / video
selection
Menu control
LED lighting
a
b
c
d
e
ON/OFF / Still image
Rotation 180° /
Menu control
Media gallery
Image / video
Cancel
Settings mode /
Conrm /
Select recordings /
Delete recording
f
g
h
NOTE: The VideoInspector 3D delivers sharp images in a range between 2.5 and 10 cm from the camera head.
Objects outside this range may appear blurred.
MENU
SET
ESC
2
1
3
4
5
6
7
10
8
3a e
b
cd
fg
h
9
12 13
11
14
EN

VideoInspector 3D
15
2019-01-07 12:17:09 2019-01-07 12:17:09
x1.0 x1.0
A
B
C
D
E
F
G
H
I
2019-01-11 11:18:18
00:01 00:03
o p q r s t u v x
m n v w
2019-01-07 12:17:09
x1.0
k l
b
df
e h
g
ij
00:00
2019-01-07 12:17:09
x1.0
a c
b
df
e h
g
ij
Image record mode Video record mode
a
b
c
d
e
f
g
h
i
j
k
l
Image recording
Menu closed
Save
LED lighting
SD card active
Insert SD card
Battery status
Zoom
Current date
Current time
Video recording
Recording
m
n
o
p
q
r
s
t
u
v
w
x
Recording date
Recording time
Zoom +
Zoom -
Navigate zoomed image
Navigate zoomed image
Navigate zoomed image
Navigate zoomed image
Back to media gallery
Played time
Recording time
Remaining time
Image playback mode Video playback mode
A
B
C
D
E
F
G
H
I
Zoom
Date and time stamp
Image format
Image rotation
Set date/time
Select language
Format data medium
Factory setting
Firmware version
Settings mode
Save photo …
EN

16
x1.0 x1.0
x1.0
1ON / OFF 2Inserting micro-SD card
To insert a micro-SD card,
rst open the rubber cover
and then insert the memory
card as illustrated. You cannot
record anything without
a storage medium.
3Settings mode
To return to recording mode, press the ESC
button (several times).
a. Zoom
b. Date and time stamp
MENU
SET
ESC
2 sec
c. Image format
Zoom level 1 ... level 10
Image zoom
Date and
time stamp
Hide
Show
Image format
JPEG
BMP
EN

VideoInspector 3D
17
0
90
180
x1.0
270
180
90
x1.0
2019 //
01 21 // 05
08 22
x1.0
Date and time
f. Select language (ZH-CN, ZH-TW, EN, JA, KO, FR, DE, PT, ES, RU, IT, NL)
e. Set date / time
d. Image rotation
Image rotation Image rotation
Decrease value
Increase value
Русский
Italiano
Español
x1.0
Deutsch
Português
Français
x1.0
EN
LanguageLanguage
g. Format data medium
OK OK
Card
formatting
Cancel
Card
formatting
Cancel
Request
Formatting
Format

18
H: CT-1.1
S: V3.0 RC0
H: CT-1.1
S: V3.0 RC0
Request
The le list
is empty
OK OK
h. Factory setting
i. Firmware version / System update
4Record mode
Still images / Video recordings
Guide the camera head on the exible tubing to the required
position and adjust it with the joystick (4). If lighting conditions are
poor, switch on the LED lighting. Zoom in on distant or small objects.
The manual image rotation function allows the image to be rotated
by 90° steps on the display. Briey press the trigger (9) to take a still
image or make a video recording and save it to the SD card.
Press the button again to stop the video recording.
Factory setting
Cancel
Reset
Factory setting
Cancel
a. Image / video recording selection
Version
information
System update
Version
information
System update
System
update
For a system update please contact the UMAREX-LASERLINER Service Department.
!
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
EN

VideoInspector 3D
19
x1.0
2019-01-07 12:17:09
x1.0
x1.0
0°
360°
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0
c. LED lighting
b. Camera head adjustment
1x OFF
2x LED Level 1
3x LED Level 2
4x LED Level 3
5x LED Level 4
6x LED Level 5
7x LED Level 6
8x LED Level 7
d. Zoom (see section 3 a.)
f. Image / video recording
e. Image rotation
1x = Rotation 90°
2x = Rotation 90°
3x = Rotation 90°
4x = Original image
max.
210°
Briey press the trigger (9)
to take a still image or make
a video recording and save it
to the SD card. Press the button
again to stop the video recording.
Save photo …
Image zoom
EN

20
2019-01-07 12:17:09
x1.0
2019-01-07 12:17:09
x1.0 x1.01/8
1911_11846B
1911_11807B
19109_134249B
19109_134247B
19109_134243B
19107_182106B
Drehzeit:
2019-01-11 11:18:46
Dateigröße:
186k
x1.01/8
1911_11846B
1911_11807B
19109_134249B
19109_134247B
19109_134243B
19107_182106B
Drehzeit:
2019-01-11 11:18:46
Dateigröße:
186k
x1.01/1
1911_112346B
1911_112343B
Drehzeit:
2019-01-11 11:23:50
Dateigröße:
569k
x1.01/2
1911_112346B
1911_112343B
Drehzeit:
2019-01-11 11:23:50
Dateigröße:
569k
2019-01-11 11:18:18
00:01 00:03
5Playback mode
Playback of still images / video recordings
Press the „c“ button to call up the media gallery.
Press the „c“ button again to exit playback mode.
a. Playing back and deleting image / video recordings
Image / video
selection
Conrm
selection
Image playback mode Video playback mode
EN
