LaserLiner DistanceMaster Compact Plus User manual

DistanceMaster Compact Plus
Laser
650 nm
SPEED
SHUTTER
04
10
16
22
28
34
40
46
52
58
64
70
76
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline
A

DistanceMaster Compact Plus
03
x·y=m2
x
y
xy
z
x·y·z=m
3

04
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hin-
weise im Internet-Link am Ende dieser Anleitung vollständig durch.
Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,
welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Funktion / Verwendung
Laser-Entfernungsmesser mit Farbdisplay
– Messen von Längen, Flächen und Volumen
– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten
– Min/Max-Funktion zur Bestimmung von diagonalen,
waagerechten und senkrechten Strecken
DE

DistanceMaster Compact Plus
05
1.
2.
4.
3.
h
i
j
a
e
g
k
d
b
c
f

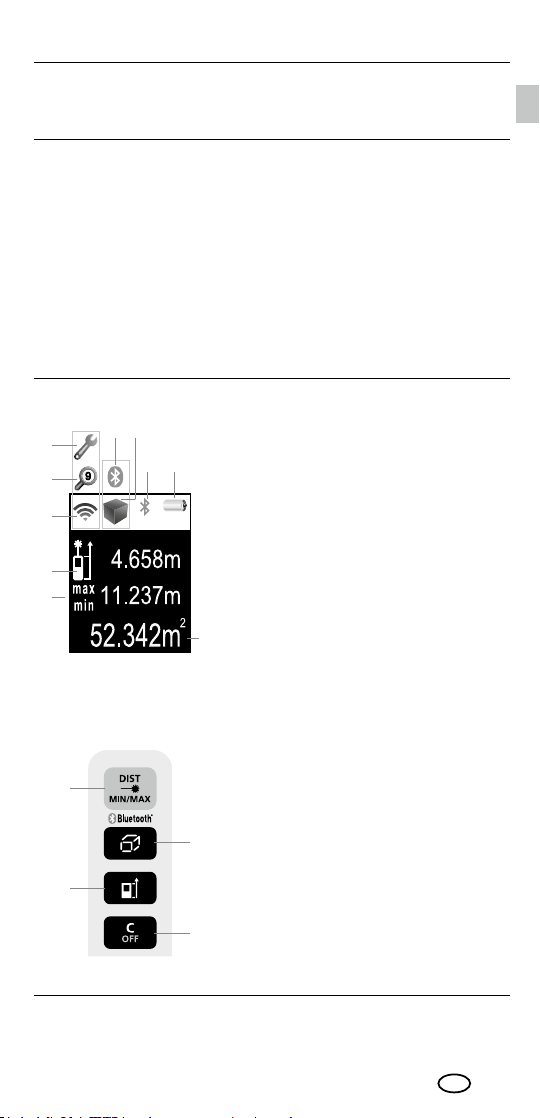

TASTATUR:
1.
2.
3.
4.
AN / Messen / min/max-Dauermessung
Länge, Fläche, Volumen / Bluetooth®*-
Funktion / Speicher
Messebene (Referenz) hinten / vorne /
Messeinheit m / ft / inch / _‘ _“ /
Bluetooth®*-Funktion aktivieren
AUS / Löschen der letzten Messwerte
DISPLAY:
a
b
c
d
e
f
g
h
i
j
k
Messebene (Referenz)
hinten / vorne
Das Balkendiagramm zeigt an, wie
gut die Reflexionsfläche zur Messung
geeignet ist. Das ist besonders
hilfreich bei Messungen auf weite
Entfernungen, dunklen Oberflächen
oder bei hellem Umgebungslicht.
Speicher
Fehlfunktion / Service erforderlich
Bluetooth®*-Funktion
Anzeige Länge / Fläche / Volumen
Bluetooth®*-Funktion aktiviert
Batteriesymbol
Zwischenwerte / min/max-Werte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
min/max-Dauermessung
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-
usst werden.

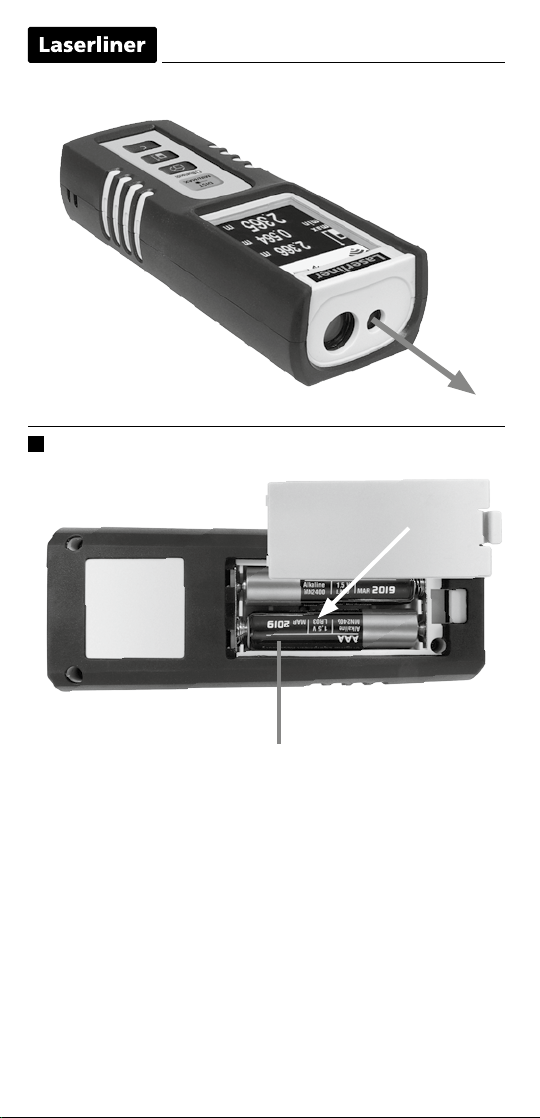

Einsetzen der Batterien (siehe Abbildung A)
Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten.
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie
2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
DistanceMaster Compact Plus den wesentlichen Anforderungen und
sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen
(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der voll-
ständige Text der EU-Konformitäts-erklärung ist unter der folgenden
Internet-adresse verfügbar: http://laserliner.com/info?an=ACG
DE

06

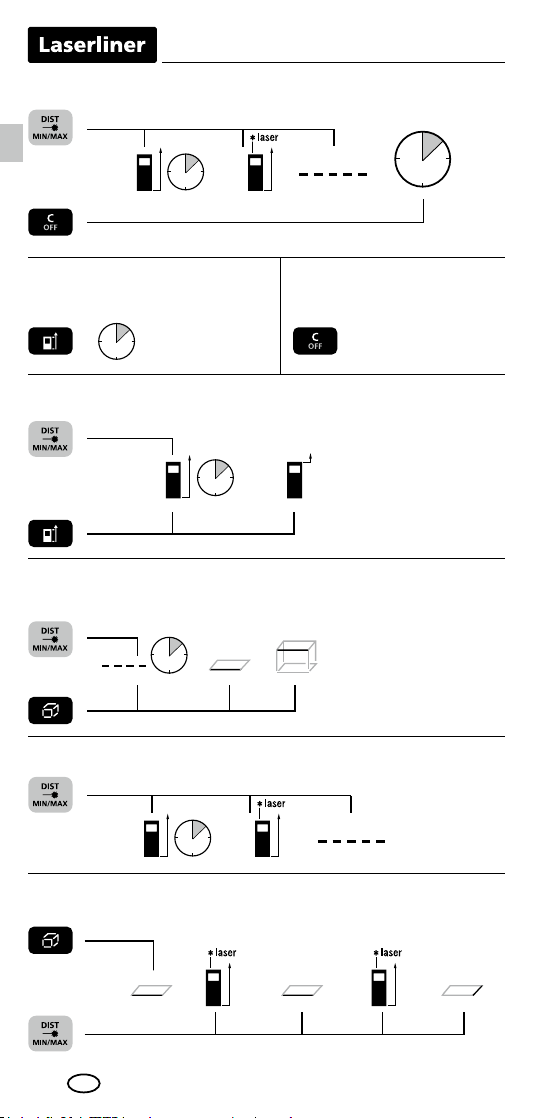

1x 2x
1x 1 sec
Messfunktionen umschalten:
Länge Fläche Volumen
(Gerät an)
1x 2x 4x3x
Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung
1x
1 sec
2x 3x
Längenmessung:
Gerät an Laser an Messung
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x
1x
1 sec
Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
Löschen des letzten
Messwertes:
Messeinheit umschalten:
m / ft / inch / _‘ _“
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne
DE

DistanceMaster Compact Plus
07
Datenübertragung
Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die
die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit
Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie
unter http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0
kompatiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt
und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke
und Zusammensetzung von Wänden, Funkstörquellen, sowie den
Sende-/Empfangseigenschaften des Endgerätes, ab.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

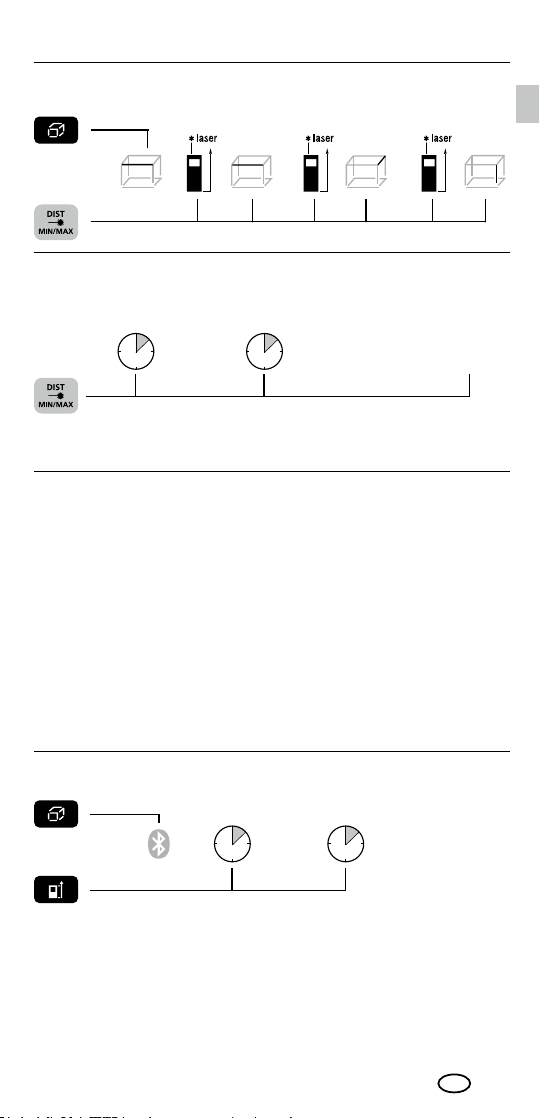

2x1x 3x
3 sec1 sec
1x 2x 6x4x3x 5x
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
min/max-Dauermessung:
Gerät an 3 sec. drücken, Beenden
dann Taste loslassen
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
1x 2x
1 sec 1 sec
Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (g).
Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App
mit dem Messgerät verbinden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Bluetooth®*aktivieren / deaktivieren:
Bluetooth®* aktivieren deaktivieren
DE

08
Fehlercode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Batterien austauschen
Berechnungsfehler
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Außerhalb des Messbereichs
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Falsche Messung oder der Hintergrund ist zu hell
Zu schnelle Bewegung des Messgerätes bei der Messung
3 sec
Speicher-Funktion:
Gespeicherte Werte ansehenoder
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion
kann eine Verbindung zwischen einem mobilem Endgerät und dem
Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation
mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden
werden.
Applikation (App)
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.
Diese können Sie in den entsprechenden Stores je nach Endgerät
herunterladen:
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen
Endgerätes aktiviert ist.
!
Wichtige Hinweise
– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
– Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
– Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
DE

DistanceMaster Compact Plus
09
– Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
– Eine Energiesparfunktion schaltet das Gerät automatisch ab.
– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=ACG
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren
Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach
reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
** bei max. 5.000 lux
Technische Daten (Technische Änderungen vorbehalten. Rev18W31)
Genauigkeit (typisch)* ± 2 mm
Messbereich innen** 0,1 m - 40 m
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Arbeitsbedingungen
-10°C … 40°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeits-
höhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80%rH
Betriebsdaten Funkmodul
Schnittstelle Bluetooth LE 4.x;
Frequenzband: ISM Band 2400-2483.5
MHz, 40 Kanäle; Sendeleistung: max. 10
mW; Bandbreite: 2 MHz; Bitrate:
1 Mbit/s; Modulation: GFSK / FHSS
Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 43 x 110 x 27 mm
Gewicht (inkl. Batterien) 100 g
DE

10
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU
which is covered by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
Safety instructions
Dealing with electromagnetic radiation
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local and
national authorities with regard to the correct and proper use of the device.
Function / Application
Laser distance meter with colour display
– For measuring length, area and volume
– Bluetooth®* interface to transfer the measured data
– Min/Max function for determining diagonals, verticals and horizontals
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the
laser device is passed on, this document must be passed on with it.
!
EN

DistanceMaster Compact Plus
11
Inserting batteries (see Fig. A)
Open the battery compartment and insert batteries according
to the symbols. Be sure to pay attention to polarity.
1.
2.
4.
3.
h
i
j
a
e
g
k
d
b
c
f
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
Safety instructions
Dealing with RF radiation
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility
and wireless radiation regulations and limits in accordance with
the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the DistanceMaster
Compact Plus radio equipment complies with the essential requirements
and other provisions of the European Radio Equipment Directive
2014/53/EU (RED). The EU Declaration of Conformity can be found
in its entirety at the following address:
http://laserliner.com/info?an=ACG
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
EN
DISPLAY:
a
b
c
d
e
f
g
h
i
j
k
Measurement point (reference)
rear / front
The bar diagram shows how well
suited the reflection surface is for
measurement.This is particularly
useful for measuring over long
distances, dark surfaces or bright
ambient light.
Memory
Malfunction / service required
Bluetooth®* function
Display length / area / volume
Bluetooth®* function activated
Battery symbol
Intermediate values / min/max values
Measurement values / Measurement
results Unit m / ft / inch / _‘ _“
Min/max continuous measurement
KEYPAD:
1.
2.
3.
4.
ON / Measure /
min/max continuous measurement
length, area, volume / Bluetooth®*
function / Memory
Measurement point (reference)
rear / front /
Unit of measure m / ft / inch / _‘ _“ /
enable Bluetooth®* function
OFF / delete last measurement values

12
EN
3 sec
1x
3 sec
1x
1 sec
2x 3x
1x
1x
1 sec
Switch on, measure and switch off:
device on laser on measure device off
Delete the last
measured value:
Change unit of measure:
m / ft / inch / _‘ _“
Change measurement point (reference):
rear (device on) front
1x 2x
1x 1 sec
1x
1 sec
2x 3x
1x 2x 4x3x
Change measurement function:
length area volume
(device on)
Area measurement:
area laser on 1. measure- laser on 2. measure-
ment ment
Length measurement:
device on laser on measure

DistanceMaster Compact Plus
13
Data transfer
The laser distance meter features a Bluetooth®* function that enables
wireless data transfer to mobile devices with a Bluetooth®* interface
(e.g. smartphone, tablet).
The system prerequisites for a Bluetooth®* connection are specified
at http://laserliner.com/info?an=ble
The device can set up a Bluetooth®* connection with Bluetooth 4.0
compatible devices.
The range is set to a maximum distance of 10 m from the terminal
device and greatly depends on the ambient conditions such as the
thickness and composition of walls, sources of interference as well
as the transmit / receive properties of the terminal device.
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
EN
2x1x 3x
3 sec1 sec
1x 2x 6x4x3x 5x
Volume measurement:
volume 1. measurement 2. measurement 3. measurement
min/max continuous measurement:
device on Press for 3 seconds stop
then release button
The LC display shows the max value, the min value and the current value.
1x 2x
1 sec 1 sec
When enabled the Bluetooth®* symbol appears on the display (g). When
the function is active, a mobile device can connect by means of an app
to the measuring device.
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
Enable / disable Bluetooth®*:
Bluetooth®* enable disable

14
3 sec
Important notices
–The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
–The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
–The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
–The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
–In unfavourable conditions, e.g. with poorly reflecting surfaces, the
maximum deviation may be greater than 3mm.
–Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
Error codes:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Replace the battery
Calculation error
Temperature is too high: > 40°C
Temperature is too low: < 0°C
Outside the measuring range
Received signal too weak
Received signal too strong
Incorrect measurement or background is too bright
The device is moving too much to measure.
View stored valuesor
Memory function:
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
After starting the app and activating the Bluetooth
®*
function, a connection
can be set up between a mobile device and the laser distance meter.
If the app detects several active measuring devices, select the matching
device.
This measuring device can be connected automatically the next time
it is switched on.
Make sure that the Bluetooth®* interface of the mobile device
is activated.
!
Application (app)
An app is required to use the Bluetooth®* function. You can download
the app from the corresponding stores for the specific type of terminal
device:
EN

DistanceMaster Compact Plus
15
Technical Data (Subject to technical changes without notice. Rev18W31)
Precision (typical)* ± 2 mm
Measurement range
(inside)** 0,1 m - 40 m
Laser class 2 < 1 mW
Laser wavelength 650 nm
Operating conditions
-10°C … 40°C, max. humidity 80% rH,
no condensation, max. working altitude
2000 m above sea level
Storage conditions -20°C … 70°C, max. humidity 80% rH
Radio module
operating data
Bluetooth LE 4.x interface; Frequency
band: ISM band 2400–2483.5 MHz,
40 channels; Transmission power:
max. 10 mW; Bandwidth: 2 MHz;
Bit rate: 1 Mbit/s; Modulation: GFSK/FHSS
Automatic switch-off 30 sec laser / 10 min device
Power supply 2 x AAA 1.5 Volt batteries
Dimensions (W x H x D) 43 x 110 x 27 mm
Weight (incl. batteries) 100 g
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=ACG
* measuring distance up to 10 m with strongly reflective target surface and at room temperature.
The measurement deviation may increase by ± 0.2 mm/m for greater distances and under unfavou-
rable measuring conditions such as strong sunlight or weakly reflective target surfaces.
** at max. 5000 lux
Calibration
The meter needs to be calibrated and tested on a regular basis to ensure
it produces accurate measurement results. We recommend carrying out
calibration once a year.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing
for longer periods. Store the device in a clean and dry place.
–Measurements made through glass (window panes) can falsify
measurement results.
–An energy-saving function switches the device off automatically.
–Clean with a soft cloth. Water may not be allowed to penetrate
the housing.
EN

16
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU
die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,
op pompstations of in de buurt van personen met een pacemaker,
moeten in acht worden genomen. Een gevaarlijk effect op of storing
van en door elektronische apparaten is mogelijk.
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust
te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
– Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
– Bekijk de laserstraal of de reecties nooit met behulp van optische
apparaten (loep, microscoop, verrekijker, …).
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Veiligheidsinstructies
Omgang met lasers van klasse 2
Algemene veiligheidsaanwzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
speccaties.
– De meetapparaten en het toebehoren zn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat zn niet
toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie
te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere
functies uitvallen of de batterlading zwak is.
– Neem de veiligheidsvoorschriften van lokale resp. nationale instanties-
voor het veilige en deskundige gebruik van het apparaat in acht.
Functie / toepassing
Laser-afstandsmeter met kleurendisplay
– Voor het meten van lengten, oppervlakken en volumes
– Bluetooth®*-interface voor de overdracht van de meetgegevens
– Min-/max-functie voor de bepaling van diagonale,
horizontale en verticale trajecten
Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvul-
lende aanwijzingen‘ evenals de actuele informatie en aanwijzingen
in de internet-link aan het einde van deze handleiding volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze documen-
tatie en geef ze door als u de laserinrichting doorgeeft.
!
NL

DistanceMaster Compact Plus
17
1.
2.
4.
3.
h
i
j
a
e
g
k
d
b
c
f
Batterij plaatsen (zie afbeelding A).
Open het battervakje en plaats de batteren overeenkomstig
de installatie symbolen. Let daarb op de juiste polariteit.
* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.
AAN/Meten/Constante min/max-meting
Lengte, oppervlak, volume /
Bluetooth®*-functie / Geheugen
Meetniveau (referentie) achter / voor /
Meeteenheid m/ft/inch/ _‘ _“
Bluetooth®*-functie activeren
UIT / Wissen van de laatste meetwaarden
TOETSENBORD:
1.
2.
3.
4.
DISPLAY:
a
b
c
d
e
f
g
h
i
j
k
Meetniveau (referentie)
achter / voor
Het staafdiagram geeft aan hoe
geschikt het reflectieoppervlak is voor
de meting.Dit is bijzonder handig bij
metingen op grote afstand, donkere
oppervlakken of fel omgevingslicht.
Geheugen
Storing / service vereist
Bluetooth®*-functie
Weergave lengte / oppervlak /
volume
Bluetooth®*-functie geactiveerd
Batterijsymbool
Tussenwaarden / min-/max-waarde
Meetwaarden / meetresultaten
eenheid m / ft / inch / _‘ _“
Constante min/max-meting
Veiligheidsinstructies
Omgang met radiograsche straling
– Het meettoestel is uitgerust met een radiograsche interface.
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor
de elektromagnetische compatibiliteit en radiograsche straling volgens
de radio-apparatuurrichtlijn 2014/53/EU (RED).
– Bij dezen verklaart Umarex GmbH & Co. KG dat het radiograsche
installatietype DistanceMaster Compact Plus
voldoet aan de wettelijke eisen en verdere bepalingen van de Europese
radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de
EU-verklaring van overeenstemming is beschikbaar onder het volgende
internetadres: http://laserliner.com/info?an=ACG
– Bij de toepassing in de buurt van hoge spanningen of hoge elektro-
magnetische wisselvelden kan de meetnauwkeurigheid negatief
worden beïnvloed.
NL

18
NL
3 sec
1x
3 sec
1x
1 sec
2x 3x
Inschakelen, meten en uitschakelen:
apparaat aan laser aan meten apparaat uit
Wissen van de laatste
meetwaarde:
Meeteenheid omschakelen:
m / ft / inch / _‘ _“
1x
1x
1 sec
Skift af måleplan (reference):
achter (apparaat aan) voor
1x 2x 4x3x
1x
1 sec
2x 3x
Meetfunctie omschakelen:
lengte oppervlak volume
(apparaat aan)
Oppervlaktemeting:
oppervlak laser aan 1e meting laser aan 2e meting
Lengtemeting:
apparaat aan laser aan meting
1x 2x
1x 1 sec

DistanceMaster Compact Plus
19
* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.
Gegevensoverdracht
De laser-afstandsmeter beschikt over een Bluetooth®*-functie die de
gegevensoverdracht naar mobiele eindtoestellen met een Bluetooth®*-
interface (bijv. smartphone, tablet) mogelijk maakt door middel van
radiografische techniek.
Voor de systeemvereisten van een Bluetooth®*-verbinding verwijzen
wij naar http://laserliner.com/info?an=ble
Het toestel kan een Bluetooth®*-verbinding opbouwen met toestellen
die compatibel zijn met Bluetooth 4.0.
De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke
mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en
de samenstelling van muren, van radiografische storingsbronnen en van
de verzendings-/ontvangsteigenschappen van het eindtoestel.
NL
2x1x 3x
3 sec1 sec
Constante min/max-meting:
apparaat aan 3 sec. lang indrukken, afsluiten
daarna de toets loslaten
Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.)
en de actuele waarde aan.
1x 2x 6x4x3x 5x
Volumemeting:
volume 1e meting 2e meting 3e meting
1x 2x
1 sec 1 sec
Na de activering verschijnt het Bluetooth®*-symbool op het display (g).
Bij een actieve functie kan een mobiel eindtoestel door middel van een
app met het meettoestel worden verbonden.
* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.
Bluetooth®*activeren / deactiveren:
Bluetooth®* activeren deactiveren

20
3 sec
Opgeslagen waarden bekijkenof
Geheugenfunctie:
Belangrijke opmerkingen
–De laser geeft het meetpunt aan tot waar gemeten wordt.
De laserstraal mag niet door voorwerpen onderbroken worden.
–Bij de meting compenseert het apparaat verschillende ruimte-
temperaturen. Houd daarom rekening met een korte aanpassingstijd
bij plaatsveranderingen met grote temperatuurverschillen.
–Het apparaat kan in het buitenbereik slechts beperkt worden
toegepast en kan bij sterke zoninstraling niet worden gebruikt.
–Bij metingen in de openlucht kunnen regen, mist en sneeuw
de meetresultaten beïnvloeden resp. vervalsen.
–Bij ongunstige omstandigheden zoals bijv. slecht reflecterende
oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
–Tapijten, kussens of gordijnen reflecteren de laser niet optimaal.
Werk dus met gladde oppervlakken.
Foutcode:
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Batterij is bijna leeg
Berekeningsfout
Temperatuur is te hoog: > 40°C
Temperatuur is te laag: < 0°C
Buiten het meetbereik
Ontvangen signaal te zwak
Ontvangen signaal te sterk
Verkeerde meting of achtergrond te licht
Te snelle beweging van het meetapparaat
* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.
Na de start van de applicatie en de geactiveerde Bluetooth®*-functie kan
een verbinding tussen een mobiel eindtoestel en de laser-afstandsmeter
tot stand worden gebracht. Als de applicatie meerdere actieve meettoe-
stellen herkent, kiest u het passende meettoestel uit de lijst.
Bij de volgende start kan de verbinding naar dit meettoestel automatisch
tot stand worden gebracht.
Let op dat de Bluetooth®*-interface van het mobiele eindtoestel
geactiveerd moet zijn.
!
Applicatie (app)
Voor het gebruik van de Bluetooth®*-functie is een applicatie vereist.
Deze kunt u al naargelang het eindtoestel in de betreffende ‚stores‘
downloaden:
NL
