LaserLiner DistanceMaster LiveCam User manual

DistanceMaster LiveCam
DE
02
EN
16
NL
30
DA
44
FR
58
Laser
635 nm
IT
PL
FI
PT
SV
NO
TR
RU
CS
RO
BG
ES
UK
ET
EL
360°
ANGLE
FUNCTION

02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Reinigen und trocknen Sie das Gerät vor der Verwendung.
– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter
entsprechenden Witterungsbedingungen bzw. bei geeigneten
Schutzmaßnahmen eingesetzt wird.
– Bitte beachten Sie zur sachgemäßen Verwendung des Gerätes die
Sicherheitshinweise von lokalen bzw. nationalen Behörden.
Funktion / Verwendung
Laser-Entfernungsmesser mit Kamerafunktion
Dieser multifunktionale Laser-Entfernungsmesser ermöglicht die Bestimmung
von rechteckigen Flächen, Kreisächen, Kreisvolumen, Dreiecksächen
und Trapezächen. Außerdem lassen sich indirekte Höhenermittlungen
und Punkt-zu-Punkt-Messungen durchführen. Eine HD-Kamera dient
während des Messvorgangs als Zielhilfe. Die Messdaten können über
die Bluetooth-Schnittstelle auf mobile Endgeräte mit der kostenlosen
MeasureNote-App übertragen werden.
DE

DistanceMaster LiveCam
03
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Sicherheitshinweise
Umgang mit RF Funkstrahlung
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische
Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die
RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2014/AC:2017
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische
Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co KG, dass der Funkanlagentyp
DistanceMaster LiveCam den Anforderungen und sonstigen Bestimmungen
der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: http://laserliner.com/info?an=AKK
DE

04
15
2
3
4
6a
b
c
e
f
d
90°
35.719
m
m
74 .130m
125.0 67m
16.842
h
i
j
k
l
m
TASTATUR:
aFunktionsmenü / Timerfunktion
bLaser an / Messen / min/max-Dauermessung
c
Subtraktionsfunktion / Zurück / gespeicherte
Messwerte und Screenshots ansehen
dKamerafunktion / Screenshot
e AN / AUS / Zurück
fAdditionsfunktion / Vor
gEinstellungen
DISPLAY:
hBatteriesymbol
iDigitale Libelle
jEingestellte Messfunktion
kMessebene (Referenz) vorne /
Gewinde / hinten
lZwischenwerte / min/max-Werte
mMesswerte / Messergebnisse
g
b
1Laserempfangsfeld
2Display
3Batteriefach (Rückseite)
4Anschlussbuchse für USB-Ladegerät
5Kamera
6Laseraustritt
DE

DistanceMaster LiveCam
05
1x

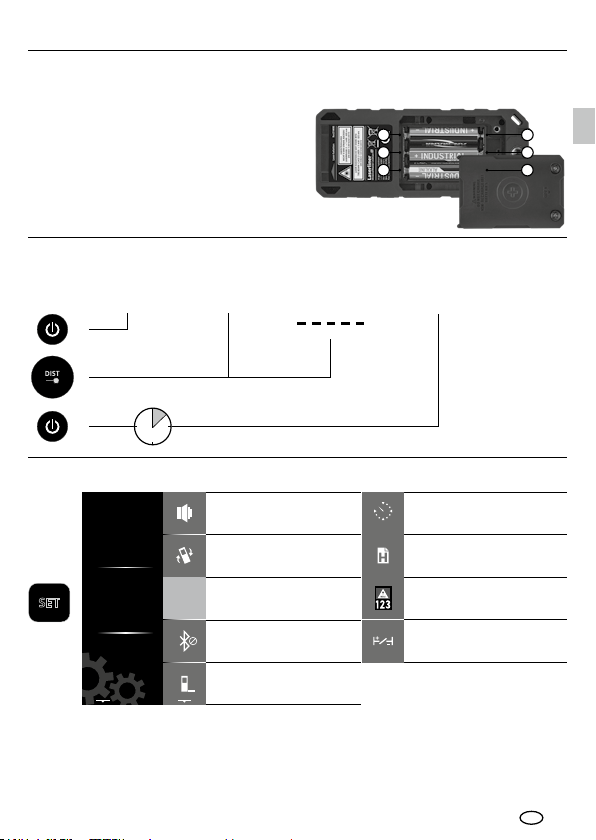

Einschalten, Messen und Ausschalten:
1x
Gerät ausGerät an
1x 2x
Laser an Messen
m
mm
0.0000
m
0.000
m
0.000
Einstellungsmenü:
Bildschirmdrehung
Einheiten einstellen
Bluetooth einstellen
Referenzpunkt
einstellen
Ton an / aus
Bildschirmmodus
Timerfunktion
Gespeicherte Messwerte
Referenzpunkt-
verschiebung
–
++
–
–
+
2 sec
Wiederauadbare Batterien einlegen
Das Batteriefach öffnen und wiederauf-
ladbare Batterien (3 x NiMH, Typ AAA)
gemäß den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
Die wiederauadbare Batterien können
mit dem beiliegenden USB-Ladekabel
im Gerät geladen werden.
DE

06
1x 1x
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min),
den Differenzwert und den aktuellen Wert an.

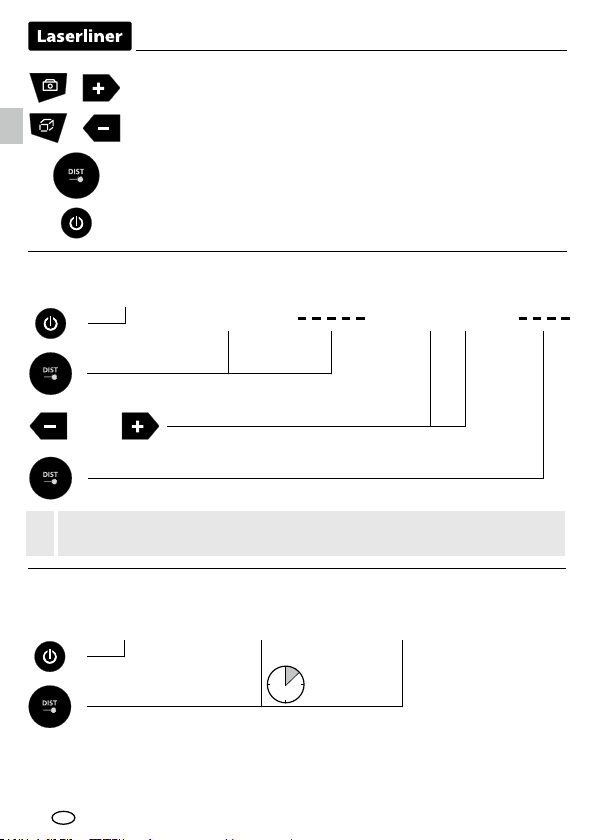

Addition und Subtraktion von Längen:
oder
3x
Ergebnis
usw.
min/max-Dauermessung:
Einstellungsoption auswählen
Wert verändern
Menü verlassen / Löschen des letzten Messwertes
Einstellung speichern (optional)
1x
1x
1x 2x
2x
Gerät an
Gerät an
+–+/-
Laser an
Dauermessung an
1. Länge
Beenden
1x 2 sec
Weitere Längen werden durch Drücken der Taste DIST hinzugefügt.
!
DE

DistanceMaster LiveCam
07
1x 1x
1x
1x
2x
2x 3x
1x 2x
1x 2x
1x
1x
Das LC-Display zeigt zusätzlichen den Raumumfang an.
oder
Flächenmessung:
Fläche
Volumen
2. Messung
2. Messung 3. Messung
1. Messung
1. Messung
1x +–
Flächen Kalkulation:
Fläche 1. Fläche +/- 2. Fläche
Volumenmessung:
DE

08
2x
1x
1x
Ergebnisse
Punkt zu Punkt Messung:
Punkt zu Punkt
Funktion Messung
1x 3x
oder
1x
1x 1x
+–
Volumen Kalkulation:
Volumen 1. Fläche +/- 2. Fläche
1x
Winkelfunktion:
Winkelfunktion Messung
1x
Ergebnisse
2x
1x 2x 3x
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von
Winkeln.
!
DE

DistanceMaster LiveCam
09
2x
2x
2x
3x
3x
1x
1x
1x
1x
1x
1x
Ergebnisse
Ergebnisse
Ergebnisse

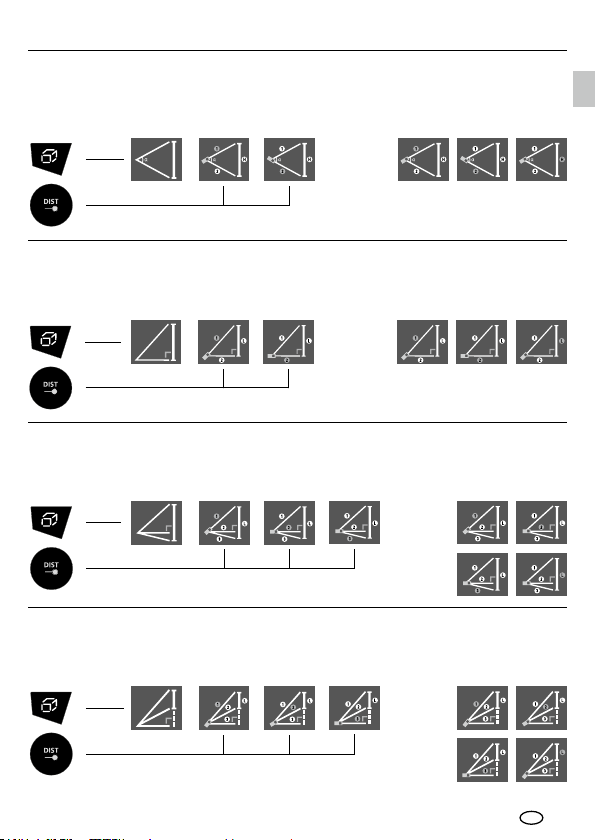

Pythagoras-Funktion 1:
Pythagoras-
Funktion 1
Pythagoras-
Funktion 2
Pythagoras-
Funktion 3
Messung
Messung
Messung
Pythagoras-Funktion 2:
Pythagoras-Funktion 3:
Ergebnisse
2x
1x
1x
Automatische
Höhe Messung
Automatische Höhe:
DE

10
Dreiecksflächenmessung:
1x 2x 3x
1x
Dreiecksfläche 2. Messung 3. Messung1. Messung
1x
1x
Kreisflächenmessung:
Kreisfläche 1. Messung
Das LC-Display zeigt zusätzlichen den Kreisumfang an.
Trapez 1
Trapez-Funktion 1:
2x 3x
1x
1x
ErgebnisseMessung
Trapez 2
Trapez-Funktion 2:
Messung Ergebnisse
2x
1x
1x
DE

DistanceMaster LiveCam
11
Das LC-Display zeigt zusätzlichen die Kreisfläche an.
1x 2x
1x
Kreisvolumen 2. Messung1. Messung
Kreisvolumenmessung:
Absteckfunktion:
oder
oder
Strecke A
festlegen
Strecke B
festlegenbestätigen bestätigen
Absteckfunktion
A B
Wert verändern
Wert auswählen
Menü verlassen
Einstellung speichern (optional)
Zum Erreichen des Ziels das Gerät in Pfeilrichtung bewegenoder
DE

12

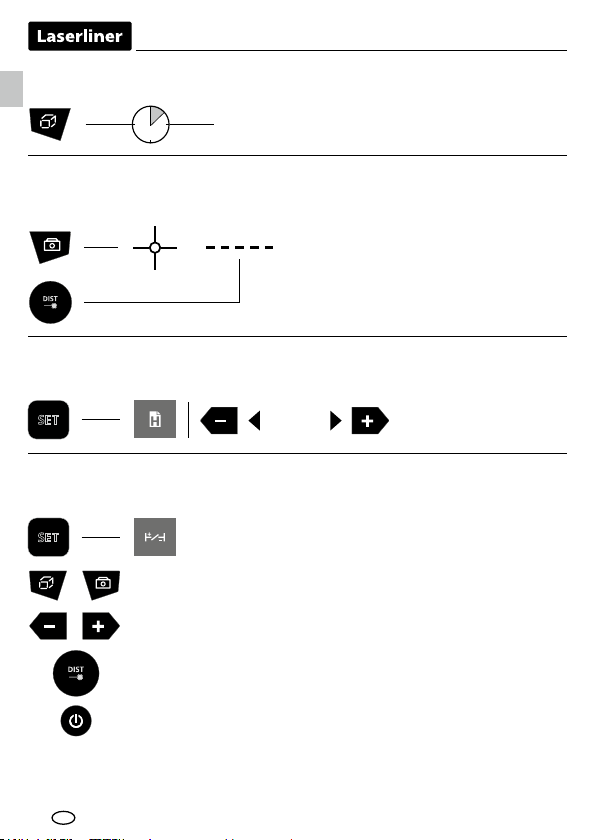

Kamerafunktion:
Timerfunktion:
5 Sekunden
Timer
Kamera
1x
Messen
01 … 50
Speicher-Funktion:
Das Gerät verfügt über 50 Speicherplätze.
Referenzpunktverschiebung:
Die eingestellte Toleranz wird direkt mit dem Messergebnis verrechnet.
2 sec
Wert verändern
Wert auswählen
Menü verlassen
Einstellung speichern (optional)
DE

DistanceMaster LiveCam
13
Digital Connection aktivieren / deaktivieren:
Menü verlassen
Einstellung speichern (optional)
Datenübertragung
Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung
mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt
(z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Digital Connection nden Sie unter
http://laserliner.com/info?an=ble
Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4
kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein
Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die
Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt
stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung
von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des
Endgerätes, ab.
Die Digital Connection ist nach dem Einschalten immer aktiviert, da das
Funksystem auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles
Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät
verbinden.
m
mm
0.0000
m
0.000
m
0.000
aktivieren / deaktivieren
Applikation (App)
Zur Nutzung der Digital Connection wird eine App-likation benötigt. Diese
können Sie in den entsprechenden Stores je nach Endgerät herunterladen:
DE

14
256:
261:
500:
204:
208:
220:
255:
Fehlercode:
Empfangenes Signal zu stark
Außerhalb des Messbereichs
Hardwarefehler
Berechnungsfehler
Überstrom
Batterien austauschen
Empfangenes Signal zu schwach
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit
und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von
einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden
Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
Nach dem Start der Applikation und aktivierter Digital Connection kann eine
Verbindung zwischen einem mobilem Endgerät und dem Messgerät
hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte,
wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.
Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes
aktiviert ist.
!
DE

DistanceMaster LiveCam
15
** bei max. 15.000 Lux
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur.
Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke
Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann
die Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AKK
Technische Daten (Technische Änderungen vorbehalten. 21W11)
Genauigkeit (typisch)* ±1,5 mm
Messbereich (innen)** 0,2 m - 150 m
Laserwellenlänge 635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Einheiten m / ft / inch / _‘ _‘‘
Speicher 50 Speicherplätze
Anschlüsse USB Typ C
Stromversorgung 3 x 1,2V HR03 (AAA) NiMH
Arbeitsbedingungen
-10°C…40°C, Luftfeuchtigkeit max. 20…85%rH,
nicht kondensierend, Arbeitshöhe max. 2000 m
über NN (Normalnull)
Lagerbedingungen -20°C…70°C, Luftfeuchtigkeit max. 80%rH
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Abmessungen (B x H x T) 54 x 130 x 28 mm
Gewicht 184 g (inkl. Batterien)
DE

16
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Clean and dry the device before use.
– When using the device outdoors, make sure that the weather conditions
are appropriate and/or that suitable protection measures are taken.
– Note local and national safety instructions to ensure proper use of the
device.
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Function / Application
Laser distance meter with camera function
Perpendicular areas, circular areas, circular volumes, triangular areas and
trapezoidal areas can be determined using this multi-functional laser
rangender. It can also determine indirect heights and take point-to-point
measurements. An HD camera also acts as a spotter during measurement.
The measurement data can be transferred to mobile devices via the
Bluetooth interface using the free MeasureNote app.
EN

DistanceMaster LiveCam
17
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635 nm
EN 60825-1:2014/AC:2017
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility and wireless
radiation regulations and limits in accordance with the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the DistanceMaster LiveCam
radio equipment complies with the essential requirements and other provisions
of the European Radio Equipment Directive 2014/53/EU (RED).
The EU Declaration of Conformity can be found in its entirety at the following
address: http://laserliner.com/info?an=AKK
Safety instructions
Dealing with RF radiation
– The measuring device complies with electromagnetic compatibility regulations
and limits in accordance with the EMC Directive 2014/30/EU which is covered
by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
Safety instructions
Dealing with electromagnetic radiation
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
EN

18
15
2
3
4
6a
b
c
e
f
dg
b
90°
35.719
m
m
74 .130m
125.0 67m
16.842
h
i
j
k
l
m
DISPLAY:
hBattery symbol
iDigital bubble level
jSet measuring function
kMeasurement point (reference)
front / thread / rear
lIntermediate values / min/max values
mMeasurement values / Measurement results
KEYPAD:
aFunction menu / Timer function
bLaser on / measure / min/max continuous
measurement
cSubtraction function / back / View saved
measured values and screenshots
dCamera function / Screenshot
eON / OFF / back
fAddition function / before
gSettings menu
1Laser reception eld
2Display
3Battery compartment (backside)
4Connection socket for USB charger
5Camera
6Laser outlet
EN

DistanceMaster LiveCam
19
1x
1x
1x 2x
–
++
–
–
+
2 sec
device offmeasurelaser ondevice on
m
mm
0.0000
m
0.000
m
0.000
Settings menu:
Rotate screen
Set units
Set digital connection
Set reference point
Sound on / off
Screen mode
Timer function
Saved measured values
Reference point
displacement
Switch on, measure and switch off:
Inserting rechargeable batteries
Open the battery compartment and insert
the rechargeable batteries (3x NiMH,
type AAA) as indicated by the installation
symbols. Be sure to pay attention to
polarity. The rechargeable batteries
can be charged in the device with the
supplied USB charging cable.
EN

20
1x 1x
1x
1x 2x
+–
or
1x
2x1x 2 sec
The LC display shows the max value, the min value, the differential value
and the current value.
stop
Continuous
measurement ON
device on
min/max continuous measurement:
Further lengths are added by pressing the DIST button.
!
+/-
3x
result
etc.
1. lengthlaser ondevice on
Addition and subtraction of lengths:
Exit menu / Delete the last measured value
Save setting (optional)
Change value
Select setting option
EN
