LaserLiner PipeControlStation-Camera User manual

NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
FI
PT
SE
18
FR
22
ES
26
IT
30
PL
34
38
42
46
50
54
58
62
66
70
74
78
82
86
PipeControlStation-Camera
02
DE
06
GB
10
NL
14
DK
Manual_PipeControl-Station_Rev.0513.indd 1 15.05.13 08:22

02
DE
1
6
5
4
2
3
7
8
9
1
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-
hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!

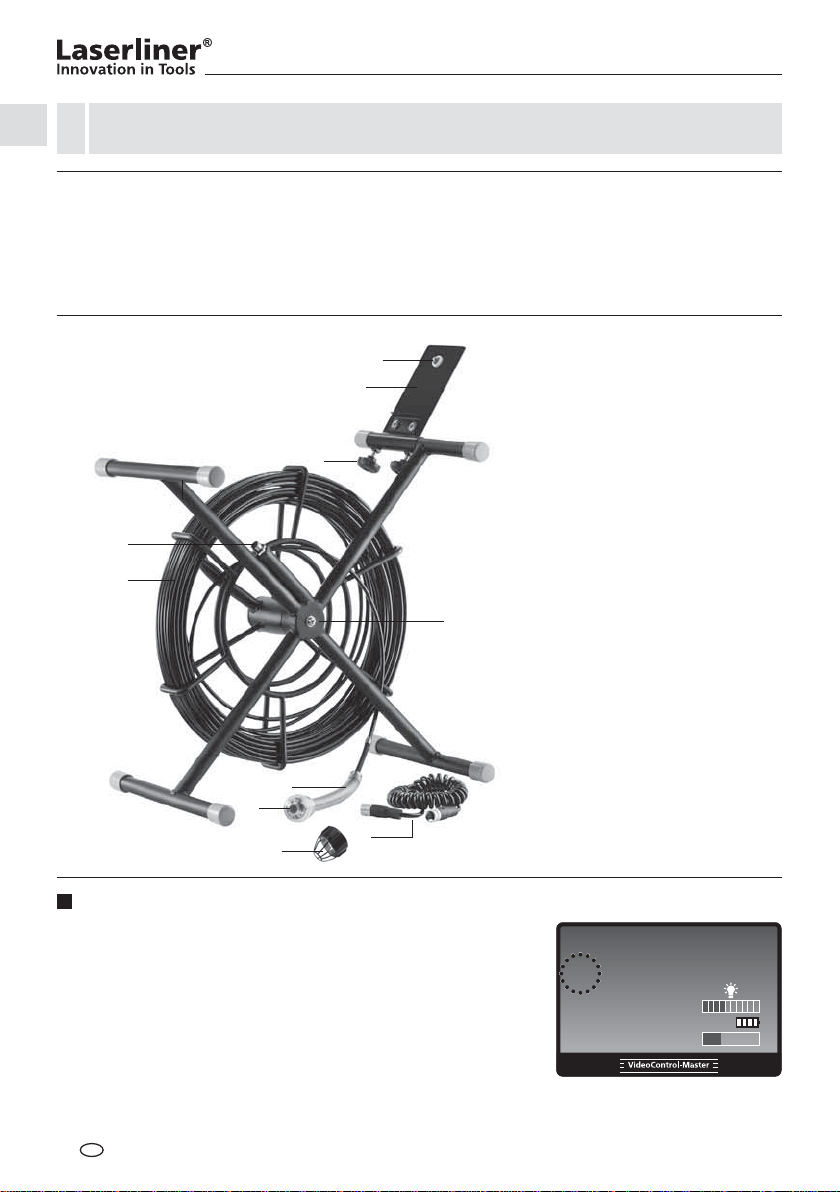

Funktion / Verwendung
Die PipeControlStation-Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoControl-
Master. Die aufstellbare Drehspindel mit 30m-Kabellänge erlaubt Inspektionen auf lange Distanzen.
Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zu-
gänglicher Stellen wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder im Heizungs- und Lüftungs-
bau gesendet.
Befestigungsschraube
für VideoControl-Master
Halterung für
VideoControl-Master
Feststellschrauben
Anschluss für Steuerkabel
glasfaserverstärktes
Schubkabel, 30 m
×exible Spiralfeder
Kamerakopf
mit 12 Hochleistungs-LED‘s
und SavetyLense
Steuerkabel
CameraProtector 28 mm
integrierter Meterzähler
1
2
3
4
5
6
7
8
9
10
Meterzähler
Die PipeControlStation-Camera verfügt über einen integrierten
Meterzähler. Die abgespulte Meterzahl wird im Display der Basis-
einheit VideoControl-Master angezeigt (siehe Abbildung). Mittels
der Basiseinheit können Einstellung vorgenommen werden,
siehe hierzu: VideoControl-Master, Abschnitt 8.6 Meterzähler.
2012/01/05 12:50:28
CAMERA
0 cm X 1.0
10
Manual_PipeControl-Station_Rev.0513.indd 02 15.05.13 08:22

PipeControlStation-Camera
1.1
Menü
Auto Aus
Eingangsquelle
Meterzähler
Videoausgang
Alles löschen
Meterzähler
Reset
Einheit
Aktivieren / Deaktivieren
Funktionen Meterzähler
Reset:
Messung löschen
Einheit:
Messeinheit umstellen
(cm / inch)
Aktivieren / Deaktivieren:
Meterzähler ein-/ausschalten
Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende
Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.
!
03
DE
5 - 60 cm
< 5 cm > 60 cm
2
3
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
Schärfentiefebereich
Die PipeControlStation-Camera liefert im Bereich von 5 - 60 cm vor dem Kamerakopf scharfe Bilder.
Anschluss Steuerkabel
Achten Sie beim Verschrauben des Steuerkabels an die PipeControl
Station-Camera und die Basiseinheit VideoControl-Master darauf,
dass der Pfeil auf dem Anschlussstecker auf die Nut des jeweiligen
Gerätes zeigt.
Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende
Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.
!
Manual_PipeControl-Station_Rev.0513.indd 03 15.05.13 08:22

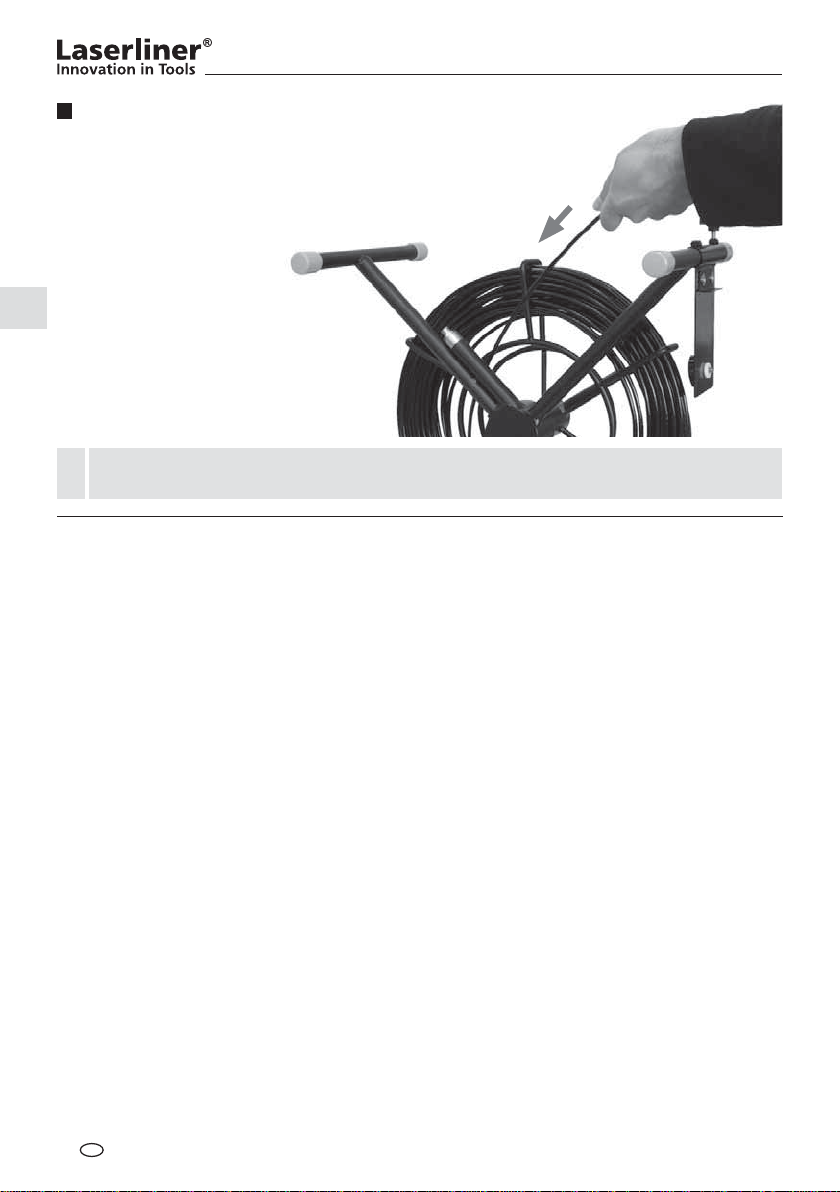

4Schubkabel einrollen
Um das Schubkabel sauber aufzurollen,
schieben Sie das Kabel in die Haspel.
Das Kabel sollte nicht durch Drehen der Haspel aufgerollt werden.
!
04
DE
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, dass die PipeControlStation-Camera nicht in Kontakt mit
Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung
des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.
• Die PipeControlStation-Camera darf nicht für medizinische Untersuchungen/Personenuntersuchung
verwendet werden.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei
Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten.
Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen
gewährleistet sein.
• Reinigen Sie das Schubkabel vor dem Aufrollen mit einem feuchten Lappen.
• Um das Schubkabel sauber aufzurollen, schieben Sie das Kabel in die Haspel. Das Kabel sollte nicht
durch Drehen der Haspel aufgerollt werden.
Manual_PipeControl-Station_Rev.0513.indd 04 15.05.13 08:22

PipeControlStation-Camera
05
DE
Technische Daten
Technische Änderungen vorbehalten. 05.13.
Kameratyp CMOS Bildsensor
Kamerakopf ø 28 mm, wasserbeständig
Schutzklasse IP 68 (Tauchtiefe 20m, 1h)
Auflösung Kamera 640 x 480 Pixel
Sichtfeld 100°
Schärfentiefebereich 5 ... 60 cm
Spindel-Durchmesser 39 cm
Kabeldurchmesser 5,8 mm
Kabellänge 30 m
minimaler Biegeradius 70 mm
Genauigkeit Meterzähler ± 2 cm
Arbeitstemperatur -10 … 60°C
Lagertemperatur -20 … 70°C
Gewicht (ohne Zubehör) 4,7 kg
Abmessungen (B x H x T) 435 mm x 410 mm x 256 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Manual_PipeControl-Station_Rev.0513.indd 05 15.05.13 08:22

06
GB
1
6
5
4
2
3
7
8
9
1
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!
Function / Application
The PipeControlStation-Camera is a camera unit which can be connected to the VideoControl-Master
base unit. The stand-up reel with a cable length of 30 m allows for inspections over great distances.
Working with the base unit, colour video images are sent to the LCD for inspecting all places that
are difÖcult to access such as cavities, air shafts, in masonry or in heating and ventilation.
Fastening screw for
VideoControl-Master
Holder for
VideoControl-Master
Locking screws
Connection for control cable
Glass-Öbre reinforced
push rod, 30 m
Flexible coil spring
Camera head with 12 high-
power LEDs and SavetyLense
Control cable
CameraProtector 28 mm
Integrated metre counter
1
2
3
4
5
6
7
8
9
10
Length measure
The PipeControlStation-Camera features an integrated metre
counter. The reeled off number of metres appears on the display
of the VideoControl-Master (see image). Settings can be changed
by means of the base unit. For more information, see:
VideoControl-Master, Section 8.6 Length measure.
2012/01/05 12:50:28
CAMERA
0 cm X 1.0
10
Manual_PipeControl-Station_Rev.0513.indd 06 15.05.13 08:22

PipeControlStation-Camera
1.1
Menu
Auto power off
Input source
Length measure
Video output
Delete all
Length measure
Reset
Unit
Disable / Enable
Metre counter functions
Reset:
Delete measurement
Unit:
Switch unit of measure
(cm / inch)
Activate / deactivate:
Switch metre counter on/off
The sensitive contact pins of the connector only fit into the socket in this position and can be
damaged if not positioned correctly or used too forcefully.
!
07
GB
5 - 60 cm
< 5 cm > 60 cm
2
3
Objects well beyond the focus range may appear blurred.
Focal depth
The PipeControlStation-Camera delivers sharp images in a range between 5 and 60 cm from
the camera head.
Connection for control cable
When screwing the control cable to the PipeControlStation-Camera
and the VideoControl-Master base unit on top, ensure that the
arrow on the connector plug points toward the groove of the
respective device.
Manual_PipeControl-Station_Rev.0513.indd 07 15.05.13 08:22

4Roll up push rod
To roll up the push rod properly,
push the cable into the reel.
The cable should not be rolled up by turning the reel.
!
08
GB
Instructions for use
• It is absolutely vital to ensure that the PipeControlStation-Camera does not come into contact with
chemicals, current, moving or hot objects. This can damage the device and put its user at risk of
serious injury.
• The camera head is not acid-resistant or Öreproof.
• The PipeControlStation-Camera must not be used for medical examinations/examining people.
• The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make
sure that conductive parts are at zero potential when carrying out measurements in the vicinity of
electrical systems. Safe isolation from the power supply and precautions to prevent systems being
switched on again must be ensured by implementing suitable measures.
• Clean the push rod with a damp cloth before rolling it up.
Manual_PipeControl-Station_Rev.0513.indd 08 15.05.13 08:22

PipeControlStation-Camera
09
GB
Technical data
Subject to technical alterations. 05.13.
Type of camera CMOS image sensor
Camera head ø 28 mm, water-resistant
Protection class IP 68 (immersion depth 20m, 1h)
Camera resolution 640 x 480
pixels
Field of vision 100°
Focal depth 5 ... 60 cm
Reel diameter 39 cm
Cable diameter 5,8 mm
Cable length 30 m
Minimum bending radius 70 mm
Metre counter accuracy ± 2 cm
Operating temperature -10 … 60°C
Storage temperature -20 … 70°C
Weight (without accessories) 4,7 kg
Dimensions (W x H x D) 435 mm x 410 mm x 256 mm
Guarantee, product care and disposal
This device complies with all necessary standards for the free movement
of goods within the EU.
This product is an electric device and must be collected separately for disposal
according to the European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info
Manual_PipeControl-Station_Rev.0513.indd 09 15.05.13 08:22

10
NL
1
6
5
4
2
3
7
8
9
1
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
De PipeControlStation-Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoControl-
Master. De neerzetbare draaispil met 30 m kabel maakt inspecties over een lange afstand mogelijk. Als de
camera samen met een basiseenheid wordt gebruikt, worden gekleurde videobeelden naar het lcd gestuurd
ter controle van moeilijk toegankelijke plaatsen zoals bijv. holle ruimten en schachten in het muurwerk of in
de verwarmings- en ventilatiebouw.
Bevestigingsschroef voor
VideoControl-Master
Houder voor
VideoControl-Master
Vastzetschroeven
Aansluiting voor stuurkabel
Glasvezelversterkte
schuifkabel, 30 m
Flexibele spiraalveer
Camerakop met
12 hoogrendements-leds
en SavetyLense
Stuurkabel
CameraProtector 28 mm
Geïntegreerde meterteller
1
2
3
4
5
6
7
8
9
10
Lengte te meten
De PipeControlStation-Camera beschikt over een geïntegreerde
meterteller. Het afgerolde aantal meters wordt op het display van
de basiseenheid VideoControl-Master weergegeven (zie afbeelding).
Via de basiseenheid kunnen instellingen worden uitgevoerd,
zie hiervoor: VideoControl-Master, punt 8.6 Lengte te meten.
2012/01/05 12:50:28
CAMERA
0 cm X 1.0
10
Manual_PipeControl-Station_Rev.0513.indd 10 15.05.13 08:22
