LaserLiner VideoFlex G3 User manual

VideoFlex G3
02
DE
11
GB
20
NL
29
DK
38
FR
47
ES
56
IT
65
PL
74
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU
SK
200
175
147
100
3,5"
1500 / 10000

2
3
1
8
4
13 712
10 11
9
5
6
3
a
f
b c ed
j kg h i
75875
07/27/2015 09:35:55
d
a e
b
c c
f
g
h
ij
01:48
07/27/2015 09:35:55
d
k e
m
l
f
g
h
ij
c
02
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-
hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!

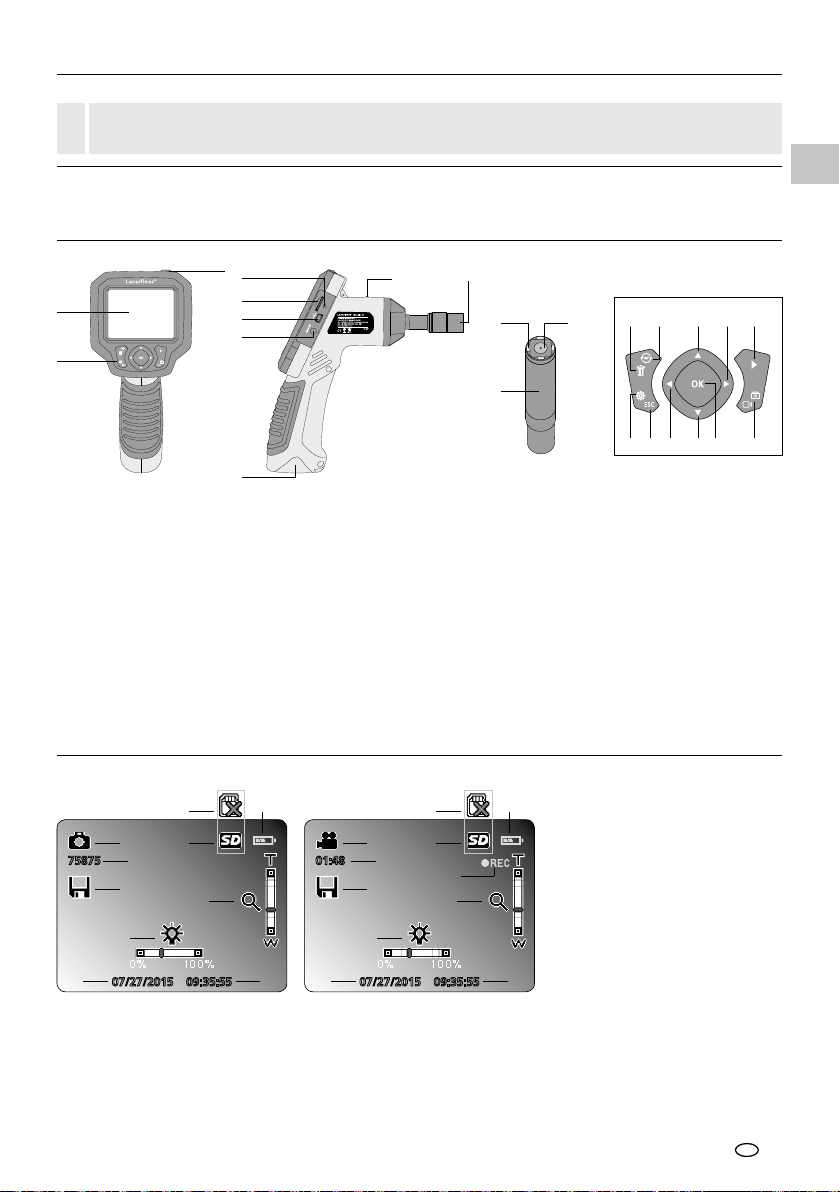

Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an das LCD zur Überprüfung
schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ.
1
2
3
4
5
6
7
8
9
10
11
12
13
LC-Display
ON/OFF
Direkttasten
Steckplatz
Micro-SD-Karte
Mini-USB-
Schnittstelle
Videoausgang
Betriebsanzeige
Batteriefach
Kamerakopf
LED
Linse
Anschluss
Flexschlauch
Ladebuchse
Menü-Steuerung /
LED-Beleuchtung –
Menü-Steuerung /
Zoom –
Auslöser /
Aufnahme /
Bestätigen
Umschaltung
Bild / Video
a
b
c
d
e
f
g
Aufnahmen löschen
Rotation 180°
Menü-Steuerung /
Zoom +
Menü-Steuerung /
LED-Beleuchtung +
Mediengalerie
Einstellungsmodus
Abbruch
h
i
j
k
HINWEIS: Die VideoFlex G3 liefert im Bereich von 1 - 6 cm vor dem Kamerakopf scharfe Bilder.
Objekte außerhalb dieses Bereichs können unscharf erscheinen.
Aufnahmemodus Bild Aufnahmemodus Video
a
b
c
d
e
Aufnahme Bild
Restanzahl Aufnahmen (Bild)
Speichervorgang
SD-Karte einlegen
SD-Karte aktiv
f
g
h
i
Batteriestatus
Zoom
LED-Beleuchtung
aktuelles Datum
j
k
l
m
aktuelle Uhrzeit
Aufnahme Video
Restdauer Videoaufnahmen
REC: Aufnahme läuft

VideoFlex G3
r
4/5
15072700
p
o
q
n
000926-1.AVI
r
s
4/5
15072700
p
o
q
01:48
t
uv
3
1 2
Einstellungsmodus
03
DE
Wiedergabemodus Bild Wiedergabemodus Video
n
o
p
q
r
s
Aufnahme Bild
Nummer der Aufnahme
Anzahl der gespeicherten
Aufnahmen
Aufnahmedatum
Dateiname
Aufnahme Video
t
u
v
Pause
Play
Aufnahmedauer
Einstellungen
Erweiterte Einstellungen
Farbe oder Schwarz / Weiß
Datenträger formatieren
Hilfe
w
x
y
z
Erweiterte Einstellungen:
Datum und Uhrzeit
Sprache
TV-Ausgang
Farbmodus wechseln
Datenträger formatieren
Firmware-Version
ON/OFFAnschluss Flexschlauch
Inbetriebnahme
Micro-SD-Karte einlegen
Zum Einlegen einer Micro-SD-Karte zuerst die
Gummiabdeckung öffnen und danach die
Speicherkarte gemäß Abbildung einsetzen.
Ohne Speichermedium sind keine
Aufzeichnungen möglich.
w
x
y
z
1.
2.
3.

4
04
DE

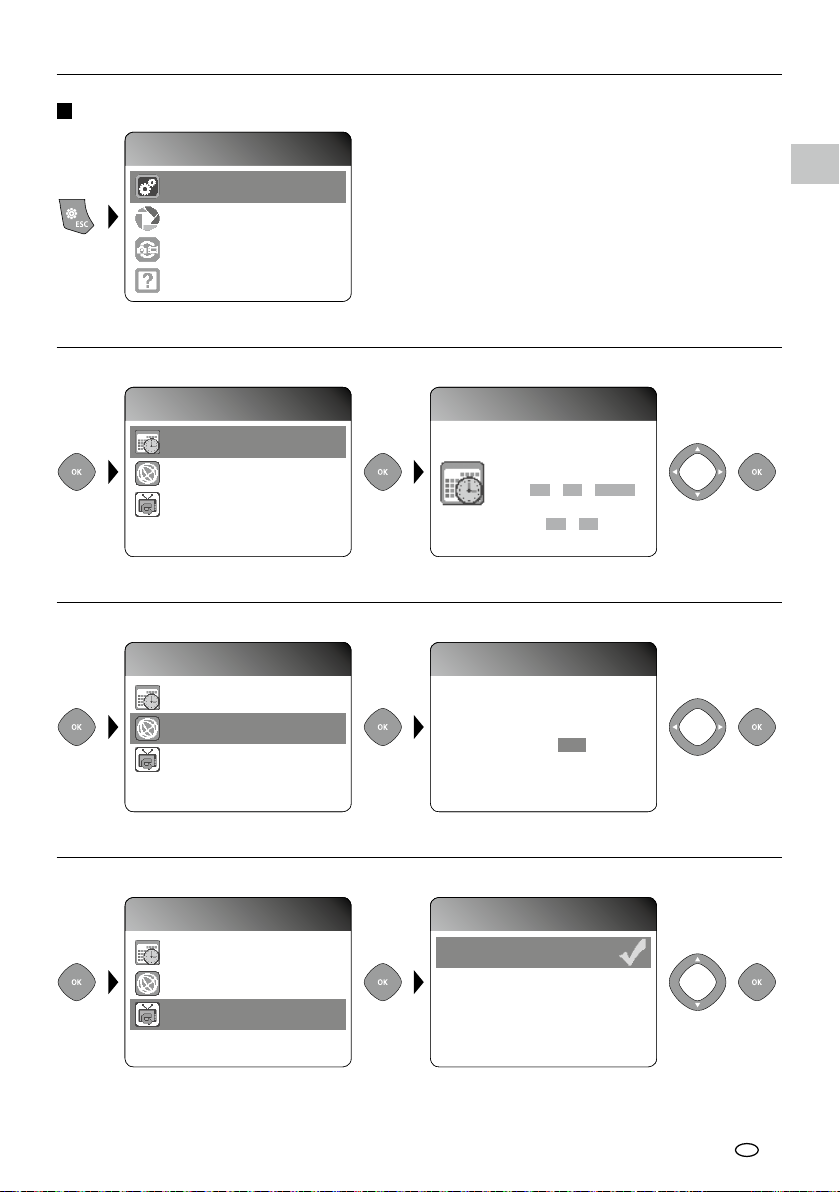

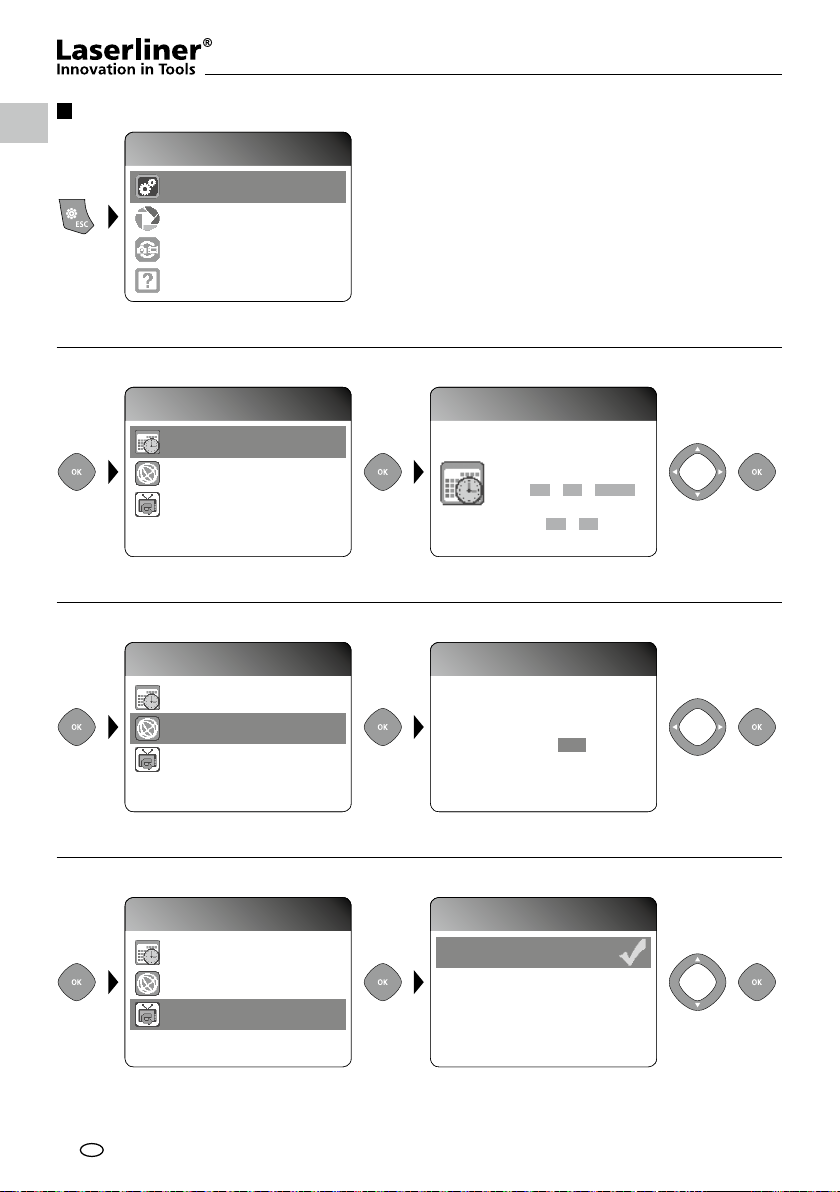

Einstellungsmodus
Einstellungen
Erweiterte Einstellungen
Farbe oder Schwarz / Weiß
Datenträger formatieren
Hilfe
a. Datum/Uhrzeit einstellen
b. Sprache ändern (DE, GB, NL, FR, ES)
c. TV Ausgang
Weitere Einstellungen
Datum und Uhrzeit
Sprache
TV Ausgang
Weitere Einstellungen
Datum und Uhrzeit
Sprache
TV Ausgang
Weitere Einstellungen
Datum und Uhrzeit
Sprache
TV Ausgang
Datum und Uhrzeit
Monat
01
00
01
03
2010
Tag
Zeitanzeige (24)
Jahr
–
:
–
Sprache
Deutsch
EN ES FR DE NL
TV Ausgang Einstellungen
NTSC
PAL
Um wieder in den Aufnahmemodus zu gelangen,
die Taste ESC mehrfach drücken.

VideoFlex G3
5
75875
07/27/2015 09:35:55
05
DE
Aufnahmemodus
Einstellungen
Erweiterte Einstellungen
Farbe oder Schwarz / Weiß
Datenträger formatieren
Hilfe
Einstellungen
Erweiterte Einstellungen
Farbe oder Schwarz / Weiß
Datenträger formatieren
Hilfe

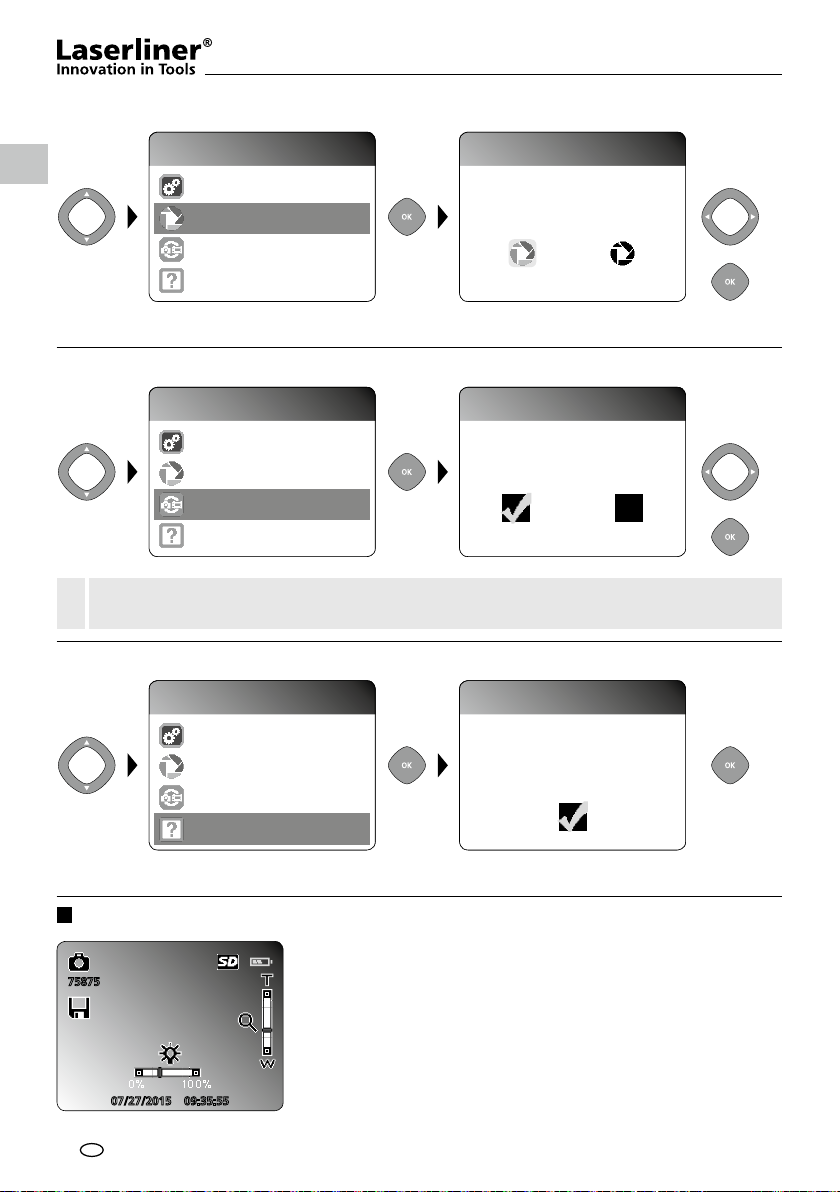

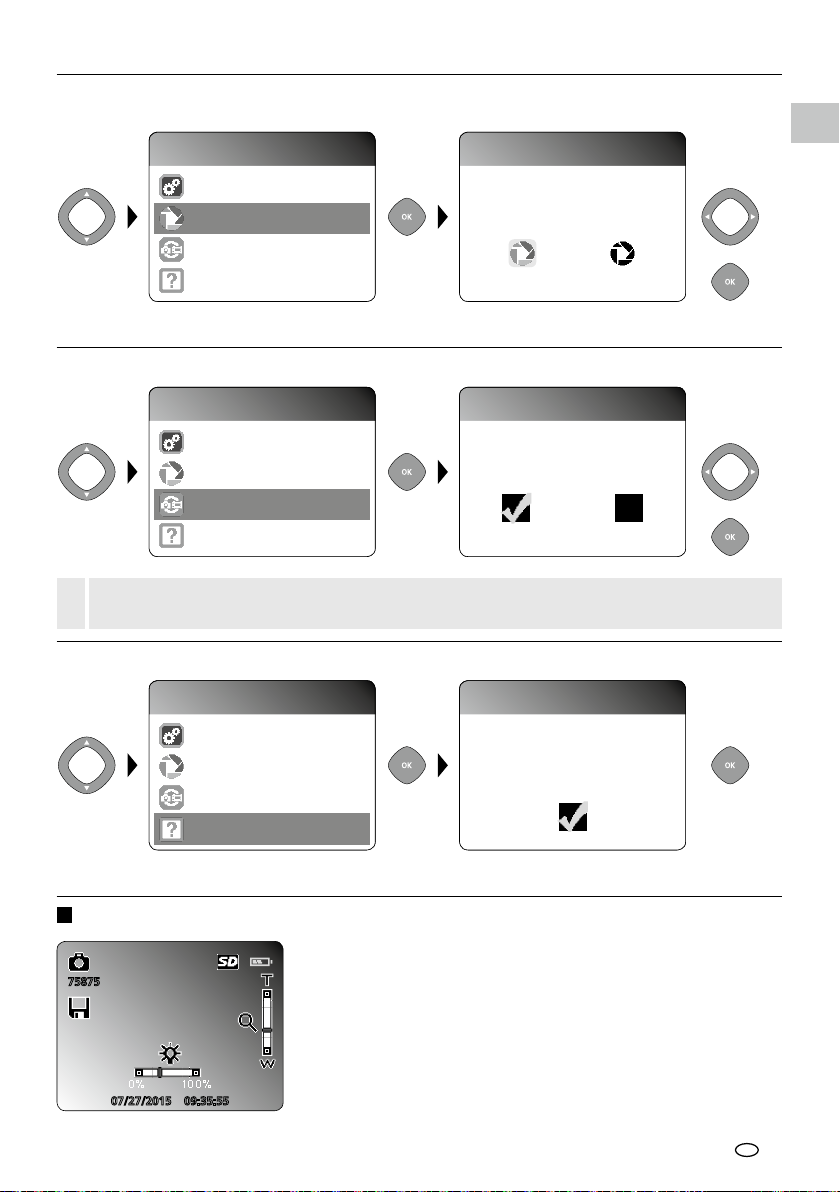

d. Farbmodus wechseln
e. Datenträger formatieren
f. Firmware-Version
Bild-/Videoaufnahmen
Kamerakopf am Flexschlauch ausrichten und an die gewünschte
Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung
einschalten. Weiter entfernte oder kleine Objekte heranzoomen.
Durch die manuelle Bildrotation kann das Bild auf dem Monitor um
180° gedreht werden. Durch kurzes Betätigen der OK-Taste wird das
Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte
gespeichert. Erneutes Drücken beendet die Aufnahme.
Einstellungen
Farbe oder Schwarz / Weiß
Einstellungen
Erweiterte Einstellungen
Farbe oder Schwarz / Weiß
Datenträger formatieren
Hilfe
Einstellungen
Datenträger formatieren?
Abbrechen Bestätigen
Einstellungen
Firmware-Version
V2.00
Bestätigen
Alle Daten auf der SD-Karte werden gelöscht. Dieser Vorgang kann nicht widerrufen werden.
Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.
!

75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
01:48
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
1x = 110%
2x = 120%
3x = 130%
4x = 140%
5x = 150%
1x = 10%
2x = 20%
3x = 30%
…
10x = 100%
1x = Spiegelung
2x = Drehung 180°
3x = Spiegelung
4x = Drehung 180°

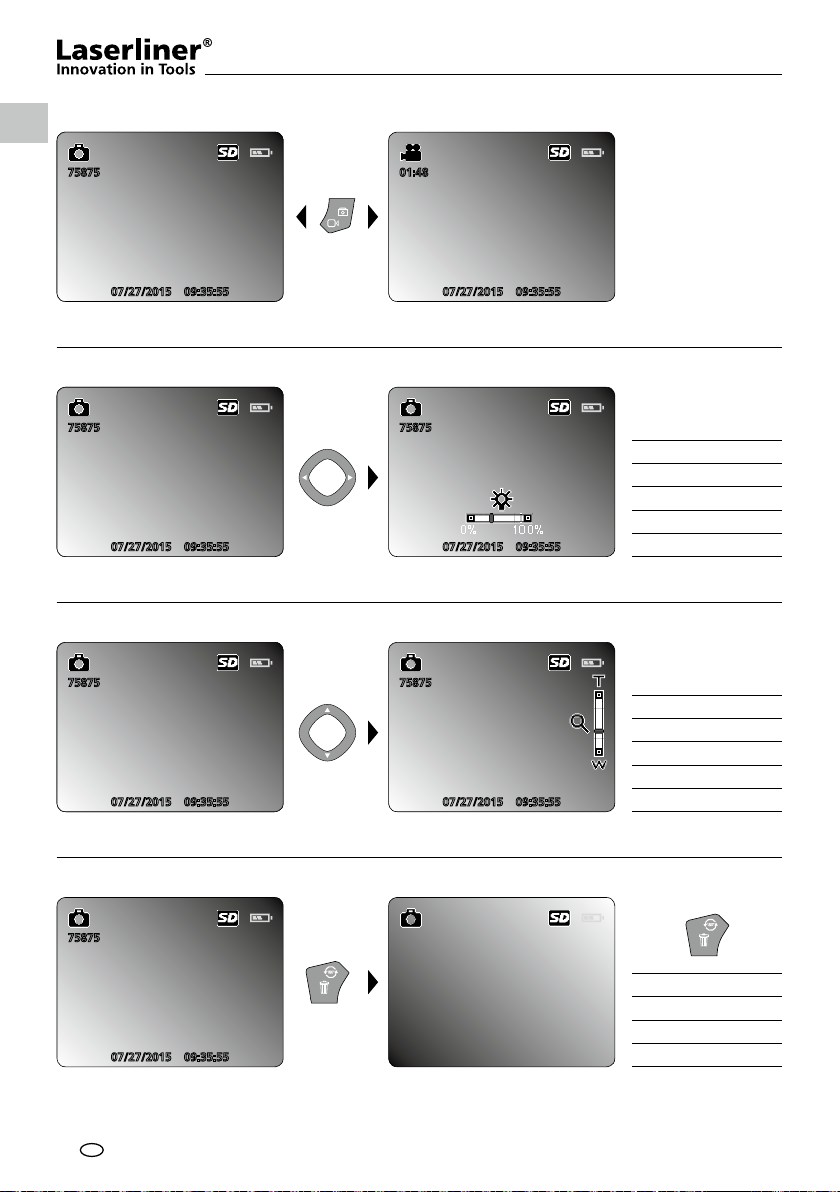

a. Umschaltung Aufnahme Bild / Video
b. LED-Beleuchtung
c. Zoom
d. Bildrotation / Spiegelung
06
DE

VideoFlex G3
6
75875
07/27/2015 09:35:55
01:48
07/27/2015 09:35:55
10010100 000046-1.AVI
75875
07/27/2015 09:35:55
00:02 00:06
4/15
-1
5/15
15072700
6/15
+1
-3
+3
07
DE
e. Bild aufnehmen
f. Videoaufnahme starten / beenden
a. Navigieren
Wiedergabemodus
START STOPP
Wiedergabe von Bild-/Videoaufnahmen
Durch Drücken der Taste „e“ wird die Mediengalerie
aufgerufen. Bestätigen mit „OK“ zeigt das ausgewählte
Bild oder Video im Vollbildmodus. Mit den Pfeiltasten
kann in der Mediengalerie und im Vollbildmodus
navigiert werden. Durch erneutes Drücken der Taste
„e“ wird der Wiedergabemodus geschlossen.

000926-1.AVI
5/15
15072700
00:05 00:09
10010100 000046-1.AVI 10010100
d. Medienordner aufrufen
b. Aufnahme löschen
Wiedergabe-Menü
Löschen von Dateien
Datenträger formatieren
Löschen von Dateien
Einzeln
Alle Dateien im Ordner
Löschen von Dateien
Einzeln
Abbrechen Bestätigen
Löschen von Dateien
Alle Dateien im Ordner
Abbrechen Bestätigen
Einzeln Alle Dateien im Ordner
Aufnahmen können nur im Vollbildmodus gelöscht werden.
Der Löschvorgang kann nicht widerrufen werden.
!
Über die Formatierung des Datenträgern können alle Dateien und Ordner gelöscht werden. Siehe
hierzu Punkt „4 e. Datenträger formatieren“.
!
c. Wiedergabe
PLAY PAUSE
Durch Drücken der Taste ESC wird die Wiedergabe gestoppt.
08
DE

VideoFlex G3

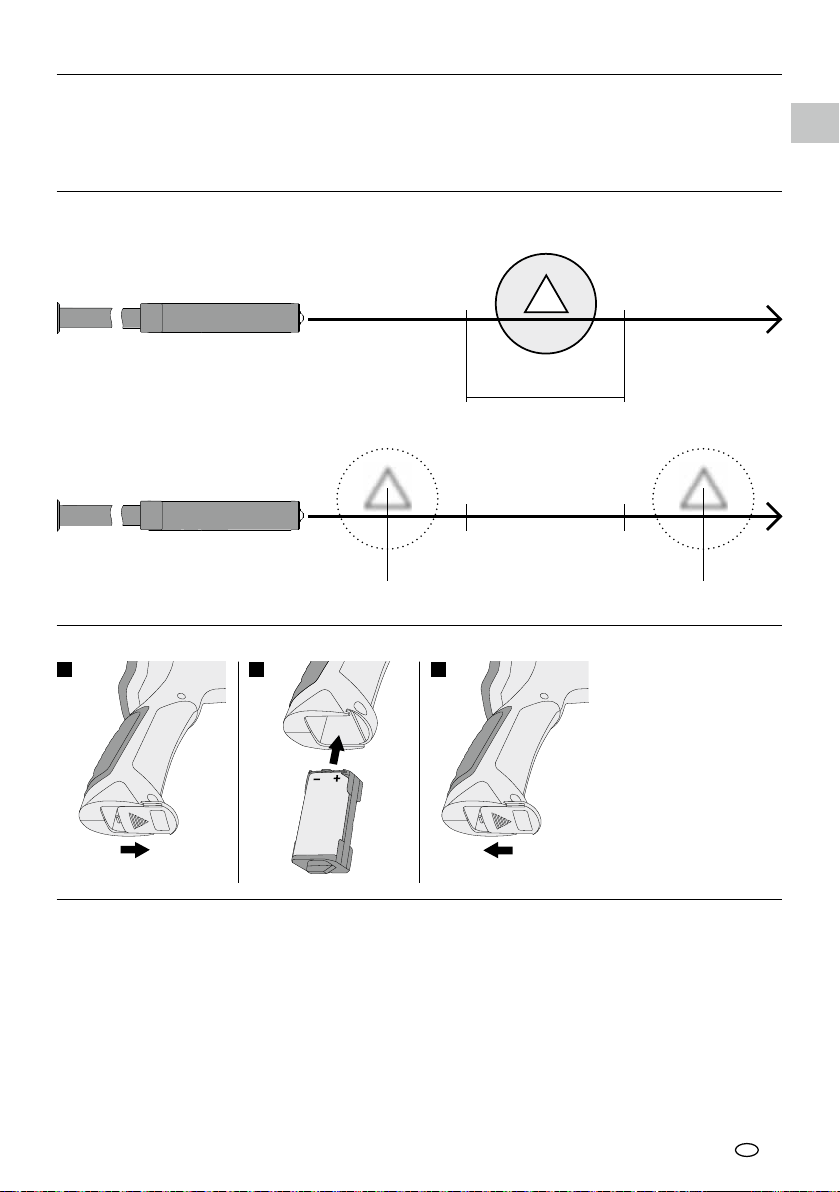

< 1 cm > 6 cm
1 - 6 cm
USB-Datenübertragung
Kamerakopf / Fokus
Wechseln des Akkus
Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder
über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Com-
puter und Kartenadapter bzw. Kartenleser nden Sie im Handbuch zu Ihrem Kartenleser.
Die VideoFlex G3 liefert im Bereich von 1 - 6 cm vor dem Kamerakopf scharfe Bilder.
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
09
DE
7 98
Netz-/Ladegerät anschließen
Schließen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Ladebuchse „13“
und verbinden es mit einer entsprechenden Stromquelle.

Hinweise zur Benutzung
10
DE
• Es ist unbedingt darauf zu achten, das die VideoFlex G3 nicht in Kontakt mit Chemikalien, Strom,
beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und
auch zu schweren Verletzungen des Bedieners führen.
• Die LCD-Einheit darf nicht in Wasser getaucht werden.
• Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Die VideoFlex G3 darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
• Starke Erschütterungen und extreme Temperaturschwankungen vermeiden.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei
Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile
achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete
Maßnahmen gewährleistet sein.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Technische Daten
Technische Änderungen vorbehalten. 10.15.
VideoFlex G3 10 m
Kamerakopf / Kabel ø 9 mm, IP 68 (Tauchtiefe 2 m, 60 Min.)
Kamerafokus F1 cm - F6 cm für 9 mm Standardkamera
Länge Flexschlauch 10 m
Gewicht inkl. Akkupack und Flexschlauch 1,6 kg
VideoFlex G3 1,5 m
Kamerakopf / Kabel ø 6 mm / 9 mm, IP 68 (Tauchtiefe 1,5 m, 60 Min.)
Kamerafokus F1 cm - F6 cm für 6 mm / 9 mm Standardkamera
Länge Flexschlauch 1,5 m
Gewicht inkl. Akkupack und Flexschlauch 0,5 kg / 0,56 kg
Bildschirmtyp 3,5” TFT Farbdisplay
Auflösung Kamera 640 x 480 Pixel
Auflösung Display 320 x 240 Pixel
Auflösung Bild / Video 720 x 480 Pixel
Bildformat / Videoformat JPEG / AVI
LED 10 Helligkeitsstufen
Zoom 1,5-fach Digitalzoom in 10% Schritten
Speicher Unterstützt SDHC-Karte bis max. 8 GB
Schnittstelle Mini-USB
Anschlüsse Micro-SD, Analog-Video
Stromversorgung Li-Ion Akkupack 3.7V / 1.7Ah / Netzteil 5V / 1A
Ladezeit ca. 4 Std.
Betriebsdauer ca. 4 Std.
Arbeitstemperatur 0 °C … 45 °C
Lagertemperatur -10°C … 60°C

VideoFlex G3
3
a
f
b c ed
j kg h i
75875
07/27/2015 09:35:55
d
a e
b
c c
f
g
h
ij
01:48
07/27/2015 09:35:55
d
k e
m
l
f
g
h
ij
c
2
3
1
8
4
13 712
10 11
9
5
6
11
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!
Function / Application
This inspection camera features a micro-camera which sends colour video images to the LCD so that areas
which are difcult to access (cavities, shafts, masonry or inside cars, for example) can be checked.
1
2
3
4
5
6
7
8
9
10
11
12
13
LCD
ON/OFF
Hot keys
Micro SD card slot
Mini USB interface
Video output
Operation indicator
Battery compartment
Camera head
LED
Lens
Connection
for ex cable
Charging socket
Menu control /
LED lighting –
Menu control /
Zoom out
Trigger /
Record /
Conrm
Image / video
selection
a
b
c
d
e
f
g
Delete recording
Rotation 180°
Menu control /
Zoom in
Menu control /
LED lighting +
Media gallery
Settings mode
Cancel
h
i
j
k
NOTE: The VideoFlex G3 delivers sharp images in a range between 1 and 6 cm from the camera head.
Objects outside this range may appear blurred.
Image record mode Video record mode
a
b
c
d
e
Image recording
Remaining number of images
Save
Insert SD card
SD card active
f
g
h
i
Battery status
Zoom
LED lighting
Current date
j
k
l
m
Current time
Video recording
Remaining video
recording time
REC: Recording

r
4/5
15072700
p
o
q
n
000926-1.AVI
r
s
4/5
15072700
p
o
q
01:48
t
uv
3
Settings mode
Image playback mode Video playback mode
n
o
p
q
r
s
Image recording
Number of image
Number of saved images
Recording date
File name
Video recording
t
u
v
Pause
Play
Recording time
Settings
Advanced settings
Colour or black/white
Format data medium
Help
w
x
y
z
Advanced settings:
Date and time
Language
TV output
Select colour mode
Format data medium
Firmware version
First use
Inserting micro-SD card
To insert a micro-SD card, rst open the rubber cover
and then insert the memory card as illustrated. You
cannot record anything without a storage medium.
w
x
y
z
12
GB
1 2 ON/OFFConnection for ex cable
1.
2.
3.

VideoFlex G3
4
13
GB
Settings mode
Settings
Advanced settings
Colour or black/white
Format data medium
Help
a. Set date/time
b. Select language (DE, GB, NL, FR, ES)
c. TV output
Advanced settings
Date and time
Language
TV output
Advanced settings
Date and time
Language
TV output
Advanced settings
Date and time
Language
TV output
Date and time
Month
01
00
01
03
2010
Day
Time display (24)
Year
–
:
–
Language
Deutsch
EN ES FR DE NL
TV output settings
NTSC
PAL
To return to recording mode, press the ESC button
several times.

5
75875
07/27/2015 09:35:55
Record mode
Settings
Advanced settings
Colour or black/white
Format data medium
Help
Settings
Advanced settings
Colour or black/white
Format data medium
Help
d. Select colour mode
e. Format data medium
f. Firmware version
Still images/Video recordings
Line up the camera head on the ex cable and move it to the
required position. If lighting conditions are poor, switch on the LED
lighting. Zoom in on distant or small objects. The manual image
rotation function enables the image to be rotated by 180° on the
monitor. Briey press the OK button to take a still image or make
a video recording and save it to the SD card. Press the button again
to stop recording.
Settings
Colour or black/white
Settings
Advanced settings
Colour or black/white
Format data medium
Help
Settings
Format data medium?
Cancel Conrm
Settings
Firmware version
V2.00
Conrm
All data on the SD card will be deleted. This procedure cannot be undone. There is no further
prompt to confirm deletion.
!
14
GB

VideoFlex G3
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
01:48
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
75875
07/27/2015 09:35:55
1x = 110%
2x = 120%
3x = 130%
4x = 140%
5x = 150%
1x = 10%
2x = 20%
3x = 30%
…
10x = 100%
15
GB
a. Image/video recording selection
b. LED lighting
c. Zoom
1x = Mirroring
2x = 180° rotation
3x = Mirroring
4x = 180° rotation
d. Image rotation / Mirroring

6
75875
07/27/2015 09:35:55
01:48
07/27/2015 09:35:55
10010100 000046-1.AVI
75875
07/27/2015 09:35:55
00:02 00:06
4/15
-1
5/15
15072700
6/15
+1
-3
+3
e. Record still image
f. Start/stop video recording
a. Navigation
Playback mode
START STOP
Playback of still images/video recordings
Press the „e“ button to call up the media gallery. Conrm
with „OK“ to show the selected image or video in full
screen mode. Use the arrow keys to navigate in the media
gallery and full screen mode. Press the „e“ button again
to exit playback mode.
16
GB

VideoFlex G3
000926-1.AVI
5/15
15072700
00:05 00:09
17
GB
b. Delete recording
Playback menu
Delete les
Format data medium
Delete les
Single
All les in folder
Delete les
Single
Cancel Conrm
Delete les
All les in folder
Cancel Conrm
Single All les in folder
Recordings can only be deleted in full screen mode. Deleting cannot be undone.
!
All files and folders can be deleted by reformatting the data medium.
Refer to „4 e. Format Data Medium“.
!
c. Playback
PLAY PAUSE
Press the „ESC“ button to stop playback.
10010100 000046-1.AVI 10010100
d. Call up media folder

1 - 6 cm
< 1 cm > 6 cm
18
GB
USB data transfer
Camera head / Focus
Data saved on the SD card can be transferred to PC either with a suitable card reader or directly via the
USB port. Please refer to the manual supplied with your card reader for information about connecting
your card adapter or card reader to a PC.
The VideoFlex G3 delivers sharp images in a range between 1 and 6 cm from the camera head.
Objects far outside this range may appear blurred.
Changing the battery
7 98
Connect power supply/battery charger
To charge the unit, plug the supplied power supply/battery charger into charging socket „13“
and connect it to a corresponding power source.

VideoFlex G3
Instructions for use
19
GB
• It is absolutely vital to ensure that the VideoFlex G3 does not come into contact with chemicals,
current, moving or hot objects. This can damage the device and put its user at risk of serious injury.
• The LCD unit must not be immersed in water.
• The camera head is not acid-resistant or reproof.
• The VideoFlex G3 must not be used for medical examinations / examining people.
• Strong vibrations and extreme deviations in temperature should be avoided.
• The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make
sure that conductive parts are at zero potential when carrying out measurements in the vicinity of
electrical systems. Safe isolation from the power supply and precautions to prevent systems being
switched on again must be ensured by implementing suitable measures.
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected separately
for disposal according to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info
Technical Data
Technical revisions reserved. 10.15.
VideoFlex G3 10 m
Camera head / Cable ø 9 mm, IP 68 (immersion depth 2 m, 60 min.)
Camera focus F1 cm - F6 cm for 9 mm standard camera
Length of flex cable 10 m
Weight incl. battery pack and flex cable 1,6 kg
VideoFlex G3 1,5 m
Camera head / Cable ø 6 mm / 9 mm, IP 68 (immersion depth 1,5 m, 60 min.)
Camera focus F1 cm - F6 cm for 6 mm / 9 mm standard camera
Length of flex cable 1,5 m
Weight incl. battery pack and flex cable 0,5 kg / 0,56 kg
Screen type 3,5” TFT colour display
Camera resolution 640 x 480 pixels
Display resolution 320 x 240 pixels
Image/Video resolution 720 x 480 pixels
Image format/Video format JPEG / AVI
LED 10 brightness levels
Zoom 1.5x digital zoom in 10% increments
Memory Supports up to max. 8 GB SDHC card
Port Mini USB
Connections Micro-SD, Analog-video
Power supply Li-Ion pack battery 3.7V / 1.7Ah / 5V / 1A power supply unit
Charging time approx. 4 h
Operating time approx. 4 h
Operating temperature 0 °C … 45 °C
Storage temperature -10°C … 60°C

2
3
1
8
4
13 712
10 11
9
5
6
3
a
f
b c ed
j kg h i
75875
07/27/2015 09:35:55
d
a e
b
c c
f
g
h
ij
01:48
07/27/2015 09:35:55
d
k e
m
l
f
g
h
ij
c
20
NL
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
Door middel van een microcamera genereert deze video-inspecteur videobeelden in kleur op het LCD, zodat u
moeilijk toegankelijke plekken zoals bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren.
1
2
3
4
5
6
7
8
9
10
11
12
13
LC-display
ON/OFF
Directe toetsen
Steekplaats
micro-SD-kaart
Mini-usb-interface
Video-uitgang
Bedrijfsindicator
Batterijvakje
Camerakop
Leds
Lens
Aansluiting
exibele slang
Laadbus
Menubesturing /
LED-verlichting –
Menubesturing /
– zoom
Ontspanner /
Opname /
Bevestigen
Omschakeling
beeld / video
a
b
c
d
e
f
g
Opnames wissen
Rotatie 180°
Menubesturing /
+ zoom
Menubesturing /
LED-verlichting +
Mediagalerij
Instellingsmodus
Annuleren
h
i
j
k
OPMERKING: De VideoFlex G3 levert scherpe beelden in het bereik van 1 - 6 cm vóór de camera.
Objecten buiten dit bereik kunnen onscherp worden weergegeven.
Opnamemodus beeld Opnamemodus video
a
b
c
d
Opname beeld
Resterend aantal opnames
(beeld)
Opslagproces
SD-kaart plaatsen
e
f
g
h
i
SD-kaart actief
Batterijstatus
Zoom
LED-verlichting
Actuele datum
j
k
l
m
Actuele tijd
Opname video
Resterende duur
video-opnames
REC: opname loopt
