LaserLiner VideoPocket HD User manual

VideoPocket HD
02
09
30
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
HR
SD-CARD
INCLUDED
CAMERA
Ø 5.2 MM
FLEXIBLE
TUBE
1m HIGH
DEFINITION
HD
23
16
37
44

02
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen
Informationen und Hinweise im Internet-Link am Ende
dieser Anleitung vollständig durch. Befolgen Sie die darin
enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
Funktion / Verwendung
Das hochauösende und kompakte Videoinspektionssystem eignet
sich zur einfachen visuellen Überprüfung von schwer zugänglichen
Stellen, unter anderem in Rohrleitungen, abgehängten Decken und
Kraftfahrzeugen. Mit der Bildvergleichsfunktion können Anwender
Unterschiede zwischen dem Live-Bild und einem gespeicherten
Referenzbild feststellen. Zur Dokumentation der Bild- und Videoauf-
nahmen stehen der interne Fotospeicher und eine Micro-SD-Karte zur
Verfügung.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter
entsprechenden Witterungsbedingungen bzw. bei geeigneten
Schutzmaßnahmen eingesetzt wird.
– Die LCD-Einheit darf nicht in Wasser getaucht werden.
Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
– Der Kamerakopf ist nicht säurebeständig oder feuerfest.
– Es ist unbedingt darauf zu achten, das die VideoPocket HD nicht
in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen
Gegenständen kommt. Dies kann zur Beschädigung des Gerätes
und auch zu schweren Verletzungen des Bedieners führen.
– Die VideoPocket HD darf nicht für medizinische Untersuchungen /
Personenuntersuchung verwendet werden.
– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher
Spannung geeignet. Daher bei Messungen in der Nähe elektrischer
Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten.
Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten
muss durch geeignete Maßnahmen gewährleistet sein.

03
DE
VideoPocket HD
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com

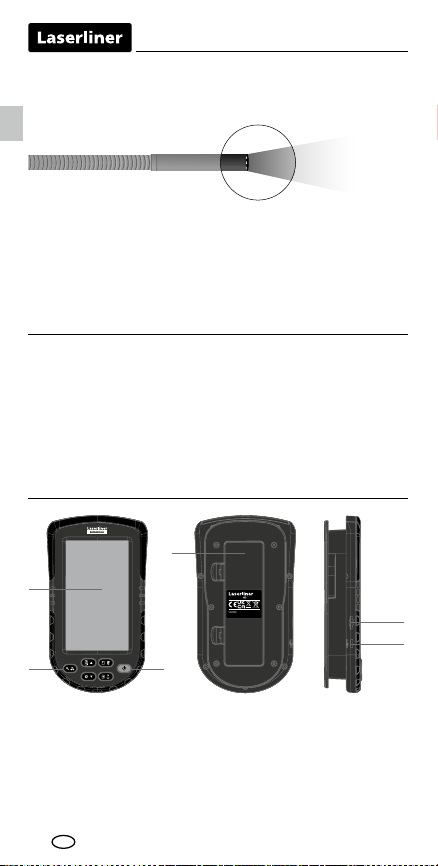

VideoPocket
1
3
4
6
5
2

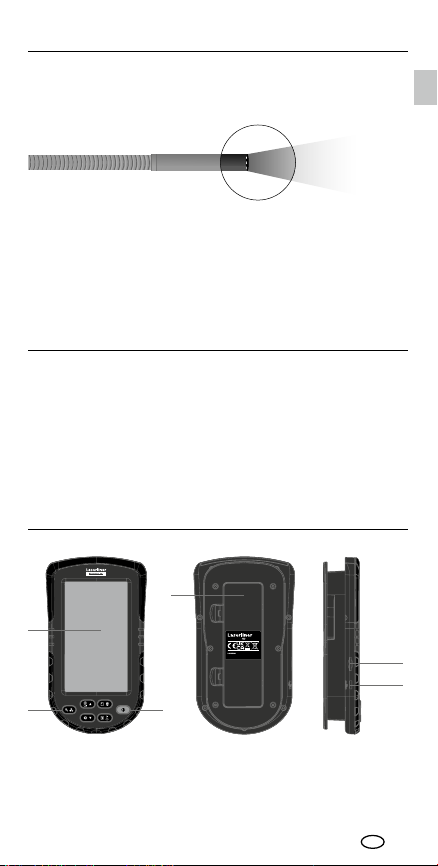

1LC-Display 4Batteriefach
2Direkttasten 5Steckplatz Micro-SD-Karte
3ON / OFF 6Schnittstelle Micro-USB
– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe,
kein Risiko) gemäß den gültigen Normen für die photobiolo-
gische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff)
in ihren aktuellen Fassungen.
– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer
Verwendung und unter vernünftigerweise vorhersehbaren
Bedingungen für das menschliche Auge und die menschliche
Haut ungefährlich.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für
die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern,
in Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer
gefährlichen Beeinussung oder Störung von und durch elektro-
nische Geräte ist gegeben.
Austrittsöffnung LED
Sicherheitshinweise
Umgang mit künstlicher, optischer Strahlung OStrV

04
DE
2 3
1

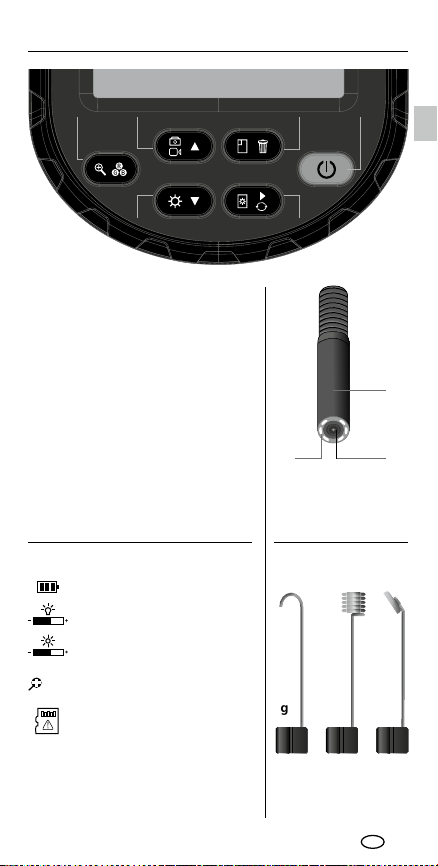

Werkzeuge
Kamera
Symbole
3.0X
VideoPocket
a b
d e
c f
g h i
Interne Speicherkarte
voll
Zoom-Stufe
Kontrastanzeige
Helligkeitsanzeige
Batteriestatus
a4-fach Zoom
bBild- und Videoaufnahme /
Menüsteuerung „zurück“
c Bilder- und Video-Galerie /
Bildvergleichsfunktion
d Helligkeitseinstellung /
Menüsteuerung „vor“
eKontrasteinstellung
fON/OFF
1Kamerakopf
2LED
3Linse
gHaken
hMagnet
iSpiegel

05
DE
ON/OFF
1
2 3
4
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
4x AA
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
Spiegel
Kamerakopf
Haken
Magnet
Klick
VideoPocket
3 sec
VideoPocket HD
Micro-SD-Karte einlegen
Das Batteriefach öffnen und Batterien (4x Typ AA) gemäß den
Installations symbolen einlegen. Dabei auf korrekte Polarität achten.
Einsetzen der Batterien
1Kamerakopf
2LED
3Linse
gHaken
hMagnet
iSpiegel
Befestigung der Werkzeuge

06
DE
5
A
B

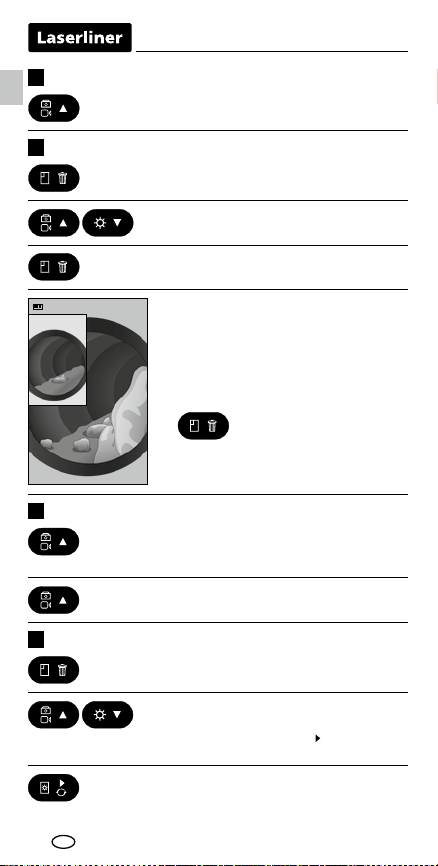

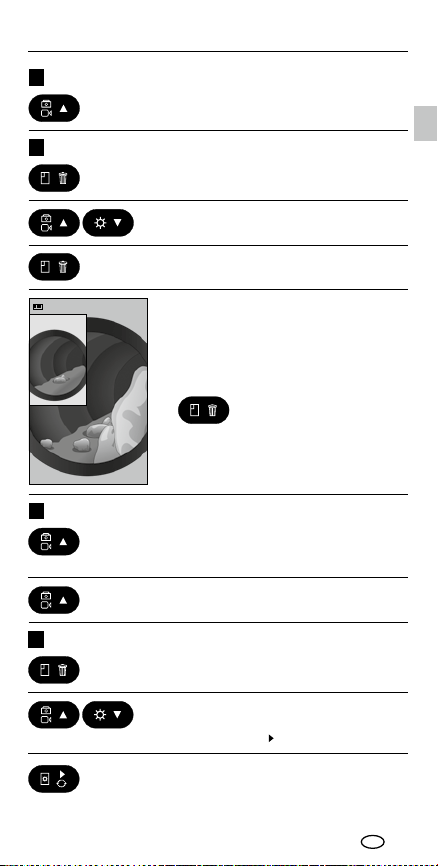

3. Video mit der „PLAY“-Taste abspielen.
2. Video mit der „Vor-“ und „Zurück“-
Taste auswählen. Videos sind mit
einem „PLAY“-Symbol ( ) gekenn-
zeichnet.
1. Gespeicherte Videos aufrufen.
Wiedergabe von Videoaufnahmen
8
2. Zum Beenden der Videoaufnahme
die Taste erneut drücken.
1. Video-Modus einstellen: Bild- und Video-
aufnahme-Taste 3 Sek. gedrückt halten.
Videoaufnahme startet automatisch.
Video-Modus/Videoaufnahme7
Zum Ausblenden des Referenzbildes (A)
die Galerie-Taste drücken.
4. Ausgewähltes Referenzbild (A)
erscheint auf dem Display, im
Hintergrund läuft die Liveansicht (B)
zum Vergleich.
3. Ausgewähltes Referenzbild (A)
mit Galerie-Taste bestätigen.
2. Referenzbild mit der „Vor-“ und
„Zurück“-Taste auswählen.
1. Referenzbild aufrufen durch Drücken
der Galerie-Taste.
Bildvergleichsfunktion
6
1x Taste drücken
Bildaufnahme

07
DE
9
1312
F F
F
F
1x4x
2x3x
VideoPocket HD
11
USB-Datenübertragung
Die gespeicherten Daten auf der SD-Karte können entweder mit
einem passenden Kartenlesegerät oder über die Mirco-USB-Schnitt-
stelle auf den PC übertragen werden. Informationen zur Verbindung
zwischen Computer und Kartenadapter bzw. Kartenleser nden Sie
im Handbuch zu Ihrem Kartenleser.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie
das Gerät an einem sauberen, trockenen Ort.
1x = horizontale Spiegelung
2x = Drehung 180°
3x = vertikale Spiegelung
4x = Ausgangsbild
Vom Ausgangsbild
Rotations-Taste
2 Sek. gedrückt halten.
Bildrotation
14
Taste kurz
drücken
Kontrast (10 Stufen)
Taste kurz
drücken
Helligkeit (10 Stufen)
Taste 3 Sek.
gedrückt halten.
Taste drücken
Umschalten Farbe/SW
Zoom (4 Stufen)
10
3. Zum Löschen die Galerie-Taste
gedrückt halten.
2. Bild/Video mit der „Vor-“ und
„Zurück“-Taste auswählen.
1. Gespeicherte Medien aufrufen
durch Drücken der Galerie-Taste.
Bild/Video löschen

08
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro- und
Elektronik-Altgeräte getrennt gesammelt und
entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
https://packd.li/ll/ale/in
Technische Daten (Technische Änderungen vorbehalten Rev21W46)
Auösung Display 480 x 272 Pixel
Auösung Kamera
1280 x 720 Pixel
Länge Sonde 1 m
Durchmesser Sonde 5 mm
Min. Biegeradius Sonde
30 mm
Länge Kamerakopf 35 mm
Durchmesser Kamerakopf
ø 5,2 mm
Sichtfeld (FOV) 65°
Schärfentiefe (DOF)
3 … 8 cm
Betriebsdauer
ca. 4 Stunden
Bildschirmtyp 4,3" TFT-Farbdisplay
Anzahl LED-Leuchtmittel
6
Bildformat JPEG
Videoformat
MJPG (AVI)
Schnittstelle Micro-USB
Schutzart Kamera-Sonde
IP 67
Stromversorgung
4 x 1,5V LR6 (AA)
Arbeitsbedingungen
-10°C … 50°C, Luftfeuchtigkeit
max. 85% rH, nicht kondensie-
rend, Arbeitshöhe max. 2000 m
über NN (Normalnull)
Lagerbedingungen
-20°C … 60°C, Luftfeuchtigkeit
max. 85% rH, nicht konden-
sierend
Abmessungen (B x H x T) 85 x 155 x 32 mm
Gewicht 370 g (inkl. Batterien)

09
VideoPocket HD
EN
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well as
the latest information under the internet link at th e end
of these instructions. Follow the instructions they contain.
This document must be kept in a safe place and passed on
together with the device.
Function / Application
This high-resolution, compact video inspection system is suitable
for easy visual inspection of hard-to-reach locations such as
pipework, suspended ceilings and vehicles. The compare image
function allows the user to see the differences between the live
image and a saved reference image. The images and videos can
be saved to the internal photo memory or a micro SD card.
General safety instructions
– The device must only be used in accordance with its intended
purpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of
reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme tempera-
tures, moisture or signicant vibration.
– The device must no longer be used if one or more of its functions
fail or the battery charge is weak. ist.
– When using the device outdoors, make sure that the weather
conditions are appropriate and/or that suitable protection
measures are taken.
– The LCD unit must not be immersed in water. The base unit must
not come in contact with liquids.
– The camera head is not acid-resistant or reproof.
– It is absolutely vital to ensure that the VideoPocket HD does not
come into contact with chemicals, voltage, moving or hot objects.
This can damage the device and put its user at risk of serious
injury.
– The VideoPocket HD must not be used for medical examinations/
examining people.
– Please ensure compliance with the safety regulations set out
by local and national authorities with regard to the correct and
proper use of the device.
– The unit is not suitable for taking measurements close to
dangerous voltages. Therefore always make sure that conductive
parts are at zero potential when carrying out measurements in
the vicinity of electrical systems. Safe isolation from the power
supply and precautions to prevent systems being switched on
again must be ensured by implementing suitable measures.

10
EN
1LCD 4Battery compartment
2Hot keys 5Micro SD card slot
3ON/OFF 6Micro USB interface
– The device works with LEDs of risk group RG 0 (exempt, no risk)
in accordance with the latest versions of applicable standards
relating to photobiological safety (EN 62471:2008-09ff / IEC/
TR 62471:2006-07ff).
– When used for the intended purpose and under reasonably
foreseeable conditions, the accessible radiation of the LEDs is safe
for the human eye and skin.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers – may
apply. Electronic devices can potentially cause hazards or interfe-
rence or be subject to hazards or interference.
LED outlet
Safety instructions
Using artificial, optical emission (OStrV)
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
1
3
4
6
5
2

11
3.0X
VideoPocket HD
VideoPocket
a b
d e
c f
2 3
1
g h i
gHook
hMagnet
iMirror
Internal memory
card full
Contrast indicator
Brightness indicator
a4x zoom
bTake photos and videos
'Back' menu function
c Photo and video gallery
Compare image function
d Brightness adjustment
'Next' menu function
eContrast adjustment
fON/OFF
ToolsSymbols
Camera
EN
Zoom (4 steps)
Battery status
1Camera head
2LED
3Lens

12
ON/OFF
1
2 3
4
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
4x AA
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
VideoPocket
3 sec
Mirror
Camera head
Hook
Magnet
Click
Fixing for tools
EN
Inserting micro-SD card
Inserting batteries
Open the battery compartment and insert batteries (4 x typ AA)
according to the symbols. Be sure to pay attention to polarity.

13
5
A
B
VideoPocket HD
3. Replay video with the 'PLAY' button.
2. Select video with the 'next' and 'back'
button. Videos are marked with a
'PLAY' symbol ( )
1. Retrieve saved videos.
Play video recordings
8
2. To stop the video recording, press the
button again.
1. Set video mode: hold down the photo
and video button for 3 seconds. Video
recording will start automatically.
Video mode / take video7
Press the gallery button to fade out
the reference image (A).
4. Selected reference image (A) appears
on the display, the live view is running
in the background (B) for comparison.
3. Conrm selected reference image (A)
with the gallery button.
2. Select reference image by pressing
'next' and 'back' button.
1. Retrieve reference image by pressing
the gallery button.
Compare image function
6
Press button once
Take photo
EN

14
1. Retrieve saved media by pressing
the gallery button.
2. Select image/video with the
'next' and 'back' button.
3. To delete, hold down the gallery
button.
9
Switch between
colour/bw
Zoom (4 steps)
10 11
Delete image/video
EN
Press button
Press button
briey
Hold button down
for 3 seconds
Press button
briey
Brightness (10 steps) 1312 Contrast (10 steps)
F F
F
F
1x4x
2x3x
Hold rotation button
down for 2 seconds
1x = Horizontal mirroring
2x = Rotation 180°
3x = Vertical mirroring
4x = Original image
From the original image
USB data transfer
Data saved on the SD card can be transferred to PC either with
a suitable card reader or directly via the USB port. Please refer to
the manual supplied with your card reader for information about
connecting your card adapter or card reader to a PC.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning
agents, scouring agents and solvents. Remove the battery(ies)
before storing for longer periods. Store the device in a clean and
dry place.
Image rotation
14

15
VideoPocket HD
1. Retrieve saved media by pressing
the gallery button.
2. Select image/video with the
'next' and 'back' button.
3. To delete, hold down the gallery
button.
Technical data (Technical revisions reserved. Rev21W46)
Display resolution 480 x 272 Pixel
Camera resolution
1280 x 720 Pixel
Probe length 1 m
Probe diameter 5 mm
Probe min. bending radius
30 mm
Length camera head 35 mm
Camera head diameter
ø 5.2 mm
Field of view (FOV) 65°
Depth of focus (DOF)
3 … 8 cm
Operating time
approx. 4 hours
Screen type 4.3" TFT colour display
Number of LED lights
6
Image format JPEG
Video format
MJPG (AVI)
Port Micro-USB
Camera probe protection class IP 67
Power supply
4 x 1,5V LR6 (AA)
Operating conditions
-10°C … 50°C, max. humidity
85% rH, no condensation, max.
working altitude 2000 m above
sea level
Storage conditions -20°C … 60°C, max. humidity
85% rH, no condensation
Dimensions (W x H x D) 85 x 155 x 32 mm
Weight
370 g (incl. batteries)
EN
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
https://packd.li/ll/ale/in

16
Lees de handleiding, de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ evenals de actuele informatie
en aanwijzingen in de internet-link aan het einde van
deze handleiding volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie en geef
ze door als u het apparaat doorgeeft.
Functie / Toepassing
Het compacte video-inspectiesysteem met hoge resolutie is ideaal
om moeilk toegankelke plaatsen eenvoudig visueel te controleren,
onder andere in buisleidingen, verlaagde plafonds en in motorvoer-
tuigen. Met de functie om foto’s te vergelken kunnen gebruikers
verschillen tussen het live beeld en een opgeslagen referentiefoto
vaststellen. Voor de documentatie van de foto- en video-opnames
is een intern geheugen en een micro-SD-kaart voorzien.
Algemene veiligheidsaanwzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specicaties.
– De meetapparaten en het toebehoren zn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
– De bouwwze van het apparaat mag niet worden veranderd!
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere
functies uitvallen of de batterlading zwak is.
– Let b gebruik buitenshuis op dat het apparaat alleen onder
dienovereenkomstige weersomstandigheden resp. na het treffen
van geschikte veiligheidsmaatregelen toegepast wordt.
– De LCD-eenheid mag niet onder water worden gedompeld.
Het basisapparaat mag niet in contact komen met vloeistoffen.
– De camerakop is niet zuurbestendig en niet vuurvast.
– Let absoluut op dat de VideoPocket HD niet in contact komt met
chemicaliën, voltage, beweeglke of hete voorwerpen. Hierdoor
kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig
persoonlk letsel van de gebruiker.
– De VideoPocket HD mag niet worden gebruikt voor medische
doeleinden / persoonsonderzoek.
– Neem de veiligheidsvoorschriften van lokale resp. nationale instan-
tiesvoor het veilige en deskundige gebruik van het apparaat in acht.
– Het apparaat is niet geschikt voor de meting in de buurt van
gevaarlke spanning. Let b metingen in de buurt van elektrische
installaties altd op de spanningsvrheid van geleidende onderdelen.
De spanningsvrheid en de beveiliging tegen hernieuwd inschakelen
moet door middel van geschikte maatregelen gewaarborgd zn.
NL

17
VideoPocket HD
– Het apparaat werkt met leds uit de risicogroep RG0 (vrij van
gevaar) overeenkomstig de geldende normen voor fotobiologische
veiligheid (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in
de telkens actuele lezing.
– De toegankelijke straling van de leds is bij doelmatig gebruik
en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk
voor het menselijk oog en de menselijke huid.
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden
voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn
2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in
vliegtuigen, op pompstations of in de buurt van personen met
een pacemaker, moeten in acht worden genomen. Een gevaarlijk
effect op of storing van en door elektronische apparaten is
mogelijk.
Uittree-opening led
Veiligheidsinstructies
Omgang met kunstmatige, optische straling OStrV
(verordening inzake kunstmatige optische straling)
NL
1LC-display 4Batterijvakje
2Directe toetsen 5Steekplaats micro-SD-kaart
3ON / OFF 6Interface micro-USB
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
1
3
4
6
5
2

18
2 3
1
3.0X
VideoPocket
a b
d e
c f
g h i
gHaak
hMagneet
iSpiegel
Interne geheugenkaart
vol
Zoom (4 niveaus)
Contrastindicatie
Helderheidsindicatie
a4-voudige zoom
bFoto- en video-opname
Menubesturing ‘terug’
c Foto- en videogalerij
Functie om foto’s te vergelijken
d Helderheidsinstelling
Menubesturing ‘verder’
eContrastinstelling
fON/OFF
Batterijstatus
Symbolen Gereedschap
Camera
1Camerakop
2Leds
3Lens
NL

19
1
2 3
4
VideoPocket
3 sec
VideoPocket HD
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
4x AA
Rev21W10
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone],www.laserliner.com
VideoPocket
Spiegel
Camerakop
Haak
Magneet
Klik
Bevestiging van de gereedschappen
gHaak
hMagneet
iSpiegel
Micro SD-kaart plaatsen
ON/OFF
Open het battervakje en plaats de batteren (4 x type AA) overeen-
komstig de installatie symbolen. Let daarb op de juiste polariteit.
Batterij plaatsen
1Camerakop
2Leds
3Lens
NL

20
5
1x toets indrukken
1. Video-modus instellen: toets Foto- en
video-opname 3 sec. ingedrukt houden.
Video-opname start automatisch.
2. Om de video-opname te beëindigen
de toets opnieuw indrukken.
Foto-opname
Video-modus/Video-opname
7
1. Referentiefoto oproepen door op
de toets Galerij te drukken.
2. Referentiefoto selecteren met de toets
‘Verder’ en ‘Terug’.
3. Geselecteerde referentiefoto (A)
bevestigen met de toets Galerij.
4. De geselecteerde referentiefoto (A)
verschijnt op het display, op de achter-
grond loopt het live beeld (B)
ter vergelijking.
Om de referentiefoto (A) te onderdrukken
op de toets Galerij drukken.
Functie om foto’s te vergelijken
6
A
B
1. Opgeslagen video’s oproepen.
2. Video selecteren met de toets ‘Verder’
en ‘Terug’. Video’s zijn gekenmerkt
met een ‘PLAY’ symbool ( )
3. Video afspelen met de ‘PLAY’ toets.
Weergave van video-opnames
8
NL
