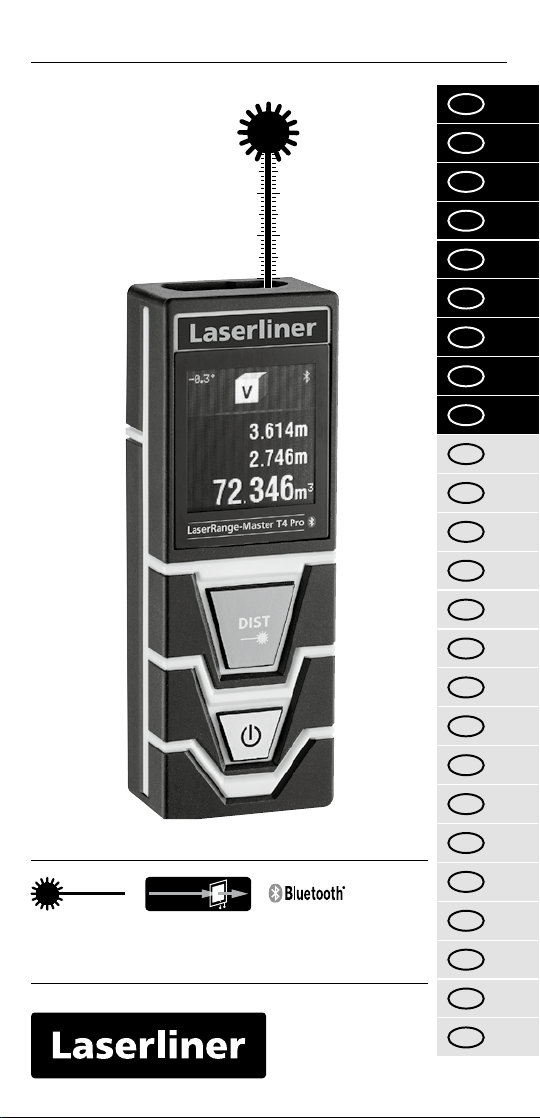

LaserLiner LaserRange-Master T4 Pro User manual

LaserRange-Master T4 Pro
Laser
650 nm
SPEED
SHUTTER
04
11
18
25
32
39
46
53
60
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK

02
Laser

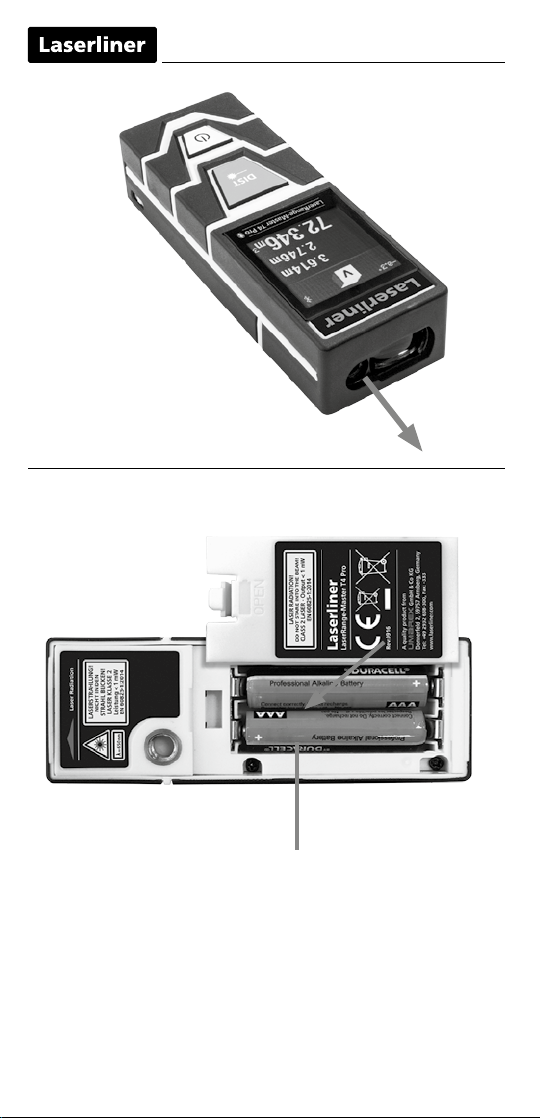

2 x Typ AAA / LR03
1,5V / Alkaline

LaserRange-Master T4 Pro
03
x·y=m2
x
y
xy
z
x·y·z=m
3

DE
04
Kompakter Laser-Entfernungsmesser zum Messen
von Längen, Flächen und Volumen – mit Bluetooth®*-
Schnittstelle und Funktion zur Winkelmessung
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan-
tie- und Zusatzhinweise“ sowie die aktuellen Informationen
und Hinweise im Internet-Link am Ende dieser Anleitung voll-
ständig durch. Befolgen Sie die darin enthaltenen Anweisungen.
Diese Unterlage ist aufzubewahren und bei Weitergabe der
Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektroma-
gnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche
durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit
beeinusst werden.

LaserRange-Master T4 Pro
DE
05
27.1°
a
c
bd
e kjigf
h
lm
n
1.
2.

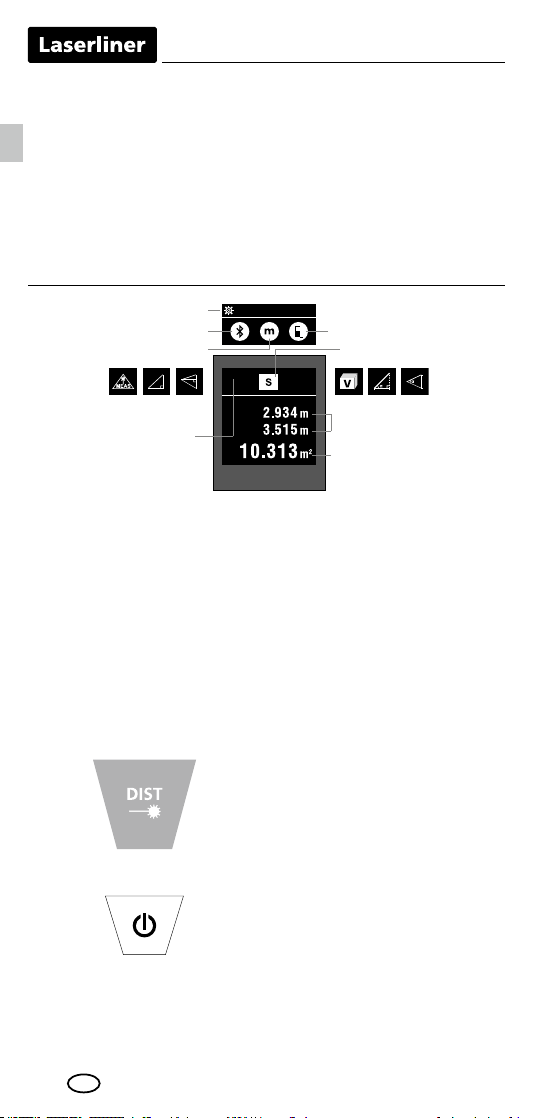

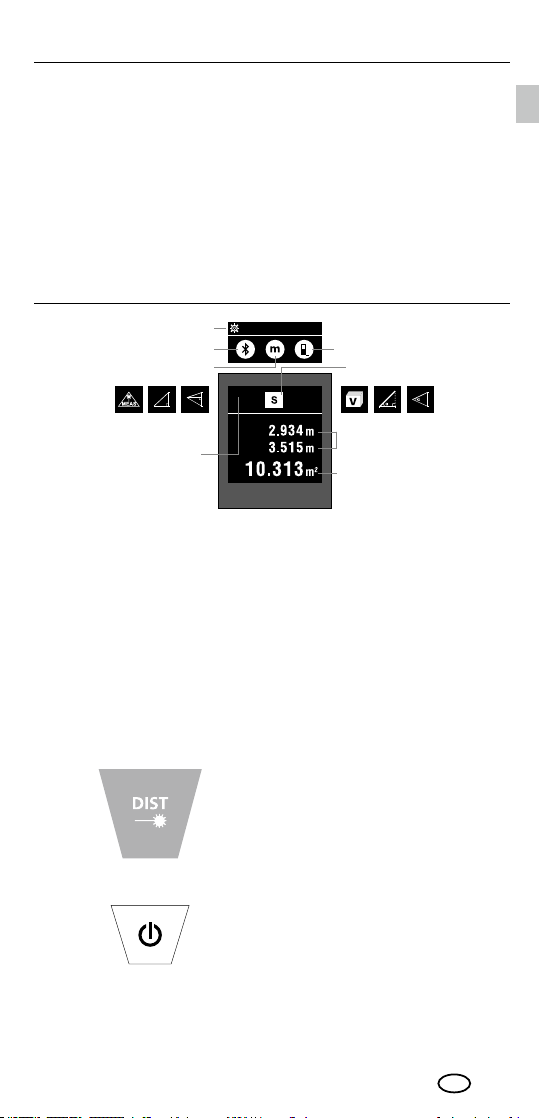

DISPLAY:
a
b
c
d
e
f
g
Einstellungsmenü
Bluetooth®*-Funktion
Messeinheit m / ft / inch / _‘ _“
Messebene (Referenz)
hinten / Gewinde / vorne
Dauermessung /
Längenmessung
Pythagoras 1
Pythagoras 2
h
i
j
k
l
m
n
Flächenmessung
Volumenmessung
Winkelfunktion 1
Winkelfunktion 2
Messwert Winkelfunktion
Zwischenwerte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
1.
2.
TASTATUR:
Messen
AN / AUS
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie
2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
LaserRange-Master T4 Pro den wesentlichen Anforderungen und
sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie
2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts-
erklärung ist unter der folgenden Internetadresse verfügbar:
http://laserliner.com/info?an=lrmt4

DE
06
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°

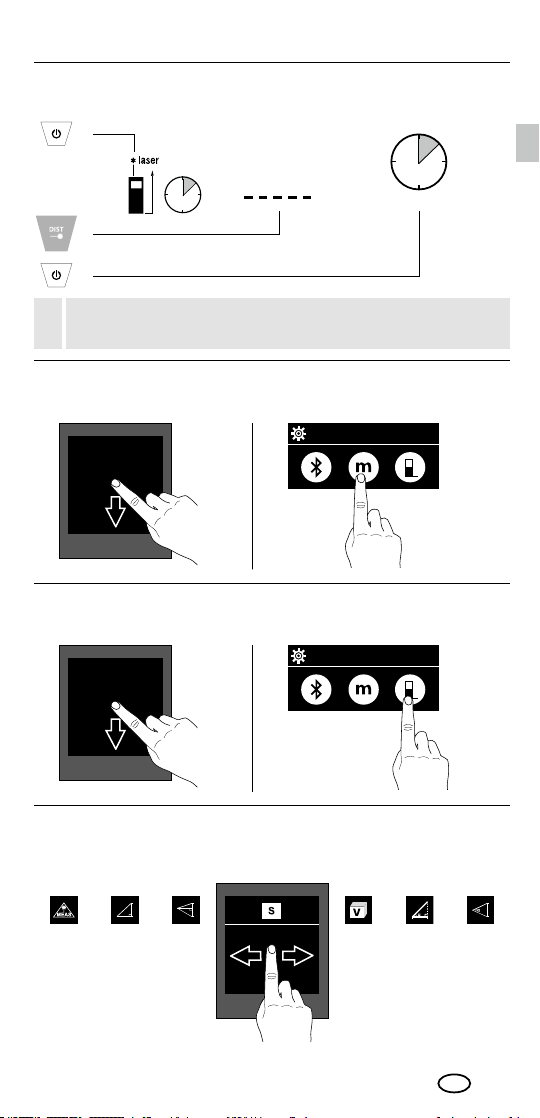

Messfunktionen umschalten:
Länge Pythagoras
1
Pythagoras
2
Volumen Winkel-
funktion
1
Winkel-
funktion
2
Fläche
1. 2.
27.1°
Messebene (Referenz) umschalten:
hinten / Gewinde / vorne
1. 2.
27.1°
Messeinheit umschalten:
m / ft / inch / _‘ _“
2 sec
1x
1x
1x
2 sec

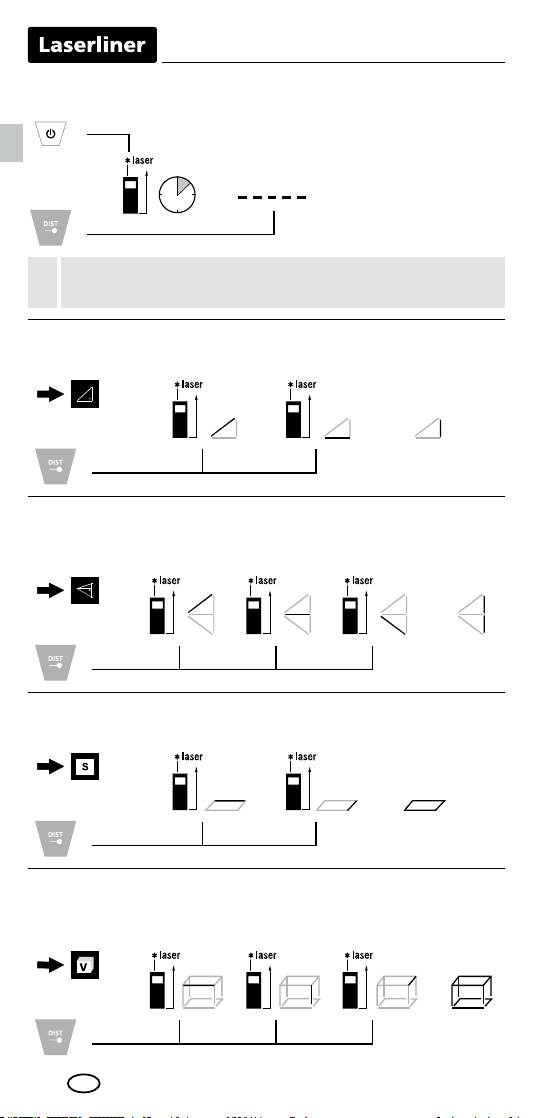

Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!

LaserRange-Master T4 Pro
DE
07
27.1°
1x 2x

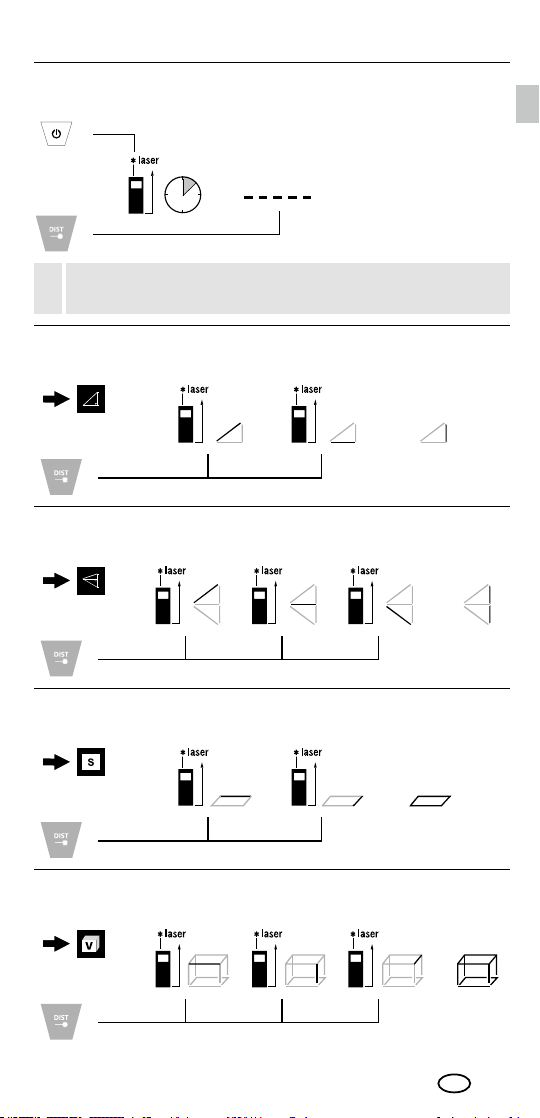

Pythagoras-Funktion 1:
Pythagoras 1 1. Messung 2. Messung Ergebnis
Höhe
1x
1x
2 sec
Längenmessung:
Gerät an Messen / Hold
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
27.1°
1x 2x 3x
27.1°
1x 2x
Pythagoras-Funktion 2:
Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis
Höhe
Flächenmessung:
Fläche 1. Messung 2. Messung Ergebnis
Fläche
1x 2x 3x
27.1°
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung Ergebnis
Volumen

DE
08
1x 2x
27.1°

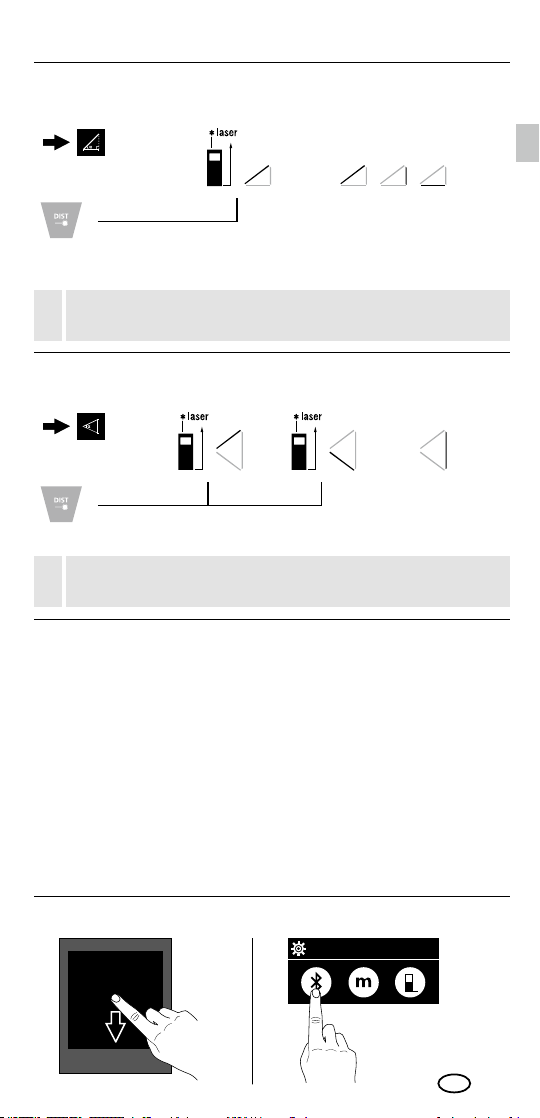

Winkelfunktion 2:
Winkelfunktion 2 1. Messung 2. Messung Ergebnis
Höhe
Das Messergebnis wird durch den 360° Neigungssensor ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
Datenübertragung
Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die
die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit
Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie
unter http://laserliner.com/info?an=ble
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-
tiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt
und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke
und Zusammensetzung von Wänden, Funkstörquellen, sowie den
Sende-/Empfangseigenschaften des Endgerätes, ab.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Bluetooth®* aktivieren / deaktivieren:
1. 2.
27.1°
1x
27.1°
Winkelfunktion 1:
Winkelfunktion 1 Messung
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!

LaserRange-Master T4 Pro
DE
09
Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display.
Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App
mit dem Messgerät verbinden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Applikation (App)
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.
Diese können Sie in den entsprechenden Stores je nach Endgerät
herunterladen:
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen
Endgerätes aktiviert ist.
!
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion
kann eine Verbindung zwischen einem mobilem Endgerät und dem
Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation
mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden
werden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
Err204:
Err208:
Err220:
Err252:
Err253:
Err255:
Err256:
Err261:
Err500:
Fehlercode:
Berechnungsfehler
Interner Fehler
Batterien austauschen
Temperatur ist zu hoch:
> 40°C
Temperatur ist zu
niedrig: < 0°C
Empfangenes Signal zu
schwach oder Messzeit
ist zu lang
Empfangenes Signal
zu stark
Außerhalb des
Messbereichs
Hardware-Fehler

DE
10
Technische Daten (Technische Änderungen vorbehalten. 18W14)
Distanzmessung
Messbereich innen 0,2 m - 40 m
Genauigkeit (typisch)* ±0,2 mm
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Strahldivergenz < 1,5 mrad
Arbeitsbedingungen
-10 ... 40°C, 20%rH … 85%rH,
nicht kondensierend, Arbeithöhe
max. 2000 m
Lagerbedingungen -20 ... 70°C, 80%rH,
nicht kondensierend
Betriebsdaten Funkmodul
Schnittstelle Bluetooth LE 4.x;
Frequenzband: ISM Band
2400-2483.5 MHz, 40 Kanäle;
Sendeleistung: max. 10 mW;
Bandbreite: 2 MHz; Bitrate: 1 Mbit/s;
Modulation: GFSK / FHSS
Automatische Abschaltung
dynamisch je nach Messmodus:
Laser: 30 Sek. - 5 Min.
Gerät: 3 Min. - 8 Min.
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 100 x 23 x 35 mm
Gewicht (inkl. Batterien) 82 g
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=lrmt4

LaserRange-Master T4 Pro
11
Compact laser distance meter for measuring length,
area and volume – with Bluetooth®* interface and
angle measurement function
EN
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well as
the latest information under the internet link at the end of
these instructions. Follow the instructions they contain. This
document must be kept in a safe place and if the laser device
is passed on, this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local and
national authorities with regard to the correct and proper use of the device.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU
which is covered by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to
high voltages or high electromagnetic alternating elds.

12
EN
27.1°
a
c
bd
e kjigf
h
lm
n
1.
2.
DISPLAY:
a
b
c
d
e
f
g
Settings menu
Bluetooth®* function
Unit of measure
m / ft / inch / _‘ _“
Measurement point (reference)
rear / thread / front
Continuous measurement /
Length measurement
Pythagoras 1
Pythagoras 2
h
i
j
k
l
m
n
Area measurement
Volume measurement
Angle function 1
Angle function 2
Measured value, angle function
Intermediate values
Measurement values /
Measurement results
Unit m / ft / inch / _‘ _“
1.
2.
KEYPAD:
Measure
ON / OFF
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
Safety instructions
Dealing with RF radiation
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility and
wireless radiation regulations and limits in accordance with the RED
2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the LaserRange-Master
T4 Pro radio equipment complies with the essential requirements and
other provisions of the European Radio Equipment Directive 2014/53/EU
(RED). The EU Declaration of Conformity can be found in its entirety at
the following address: http://laserliner.com/info?an=lrmt4

LaserRange-Master T4 Pro
13
2 sec
1x
1x
1x
2 sec
Switch on, measure and switch off:
device on measure device off
1. 2.
27.1°
Change unit of measure:
m / ft / inch / _‘ _“
After switching on, the device starts with continuous
measurement.
!
1. 2.
27.1°
Change measurement point (reference):
rear / thread / front
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
Change measurement function:
length pythagoras
1
pythagoras
2
volume Angle
function
1
Angle
function
2
area
EN

14
27.1°
1x 2x 3x
Pythagoras function 2:
pythagoras 2 1. measure- 2. measure- 3. measure- result
ment ment ment height
27.1°
1x 2x
Area measurement:
area 1. measurement 2. measurement result
area
1x 2x 3x
27.1°
Volume measurement:
volume 1. measure- 2. measure- 3. measure- result
ment ment ment height
EN
1x
1x
2 sec
Length measurement:
device on measure / hold
27.1°
1x 2x
Pythagoras function 1:
pythagoras 1 1. measurement 2. measurement result
height
After switching on, the device starts with continuous
measurement.
!

LaserRange-Master T4 Pro
15
1. 2.
27.1°
1x 2x
27.1°
Angle function 2:
Angle function 2 1. measurement 2. measurement result
height
The measurement result is determined by the 360° inclination sensor.
The back of the device can be used as a reference surface for
measuring angles.
!
Data transfer
The laser distance meter features a Bluetooth®* function that enables
wireless data transfer to mobile devices with a Bluetooth®* interface
(e.g. smartphone, tablet).
The system prerequisites for a Bluetooth®* connection are specified
at http://laserliner.com/info?an=ble
The device can set up a Bluetooth®* connection with Bluetooth 4.0
compatible devices.
The range is set to a maximum distance of 10 m from the terminal
device and greatly depends on the ambient conditions such as the
thickness and composition of walls, sources of interference as well
as the transmit / receive properties of the terminal device.
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
Enable / disable Bluetooth®*:
1x
27.1°
Angle function 1:
Angle function 1 measurement
results
The measurement results are determined automatically by the 360°
inclination sensor.
The back of the device can be used as a reference surface for
measuring angles.
!
EN

16
Application (app)
An app is required to use the Bluetooth®* function. You can download
the app from the corresponding stores for the specific type of terminal
device:
Make sure that the Bluetooth®* interface of the mobile device is
activated.
!
After starting the app and activating the Bluetooth®* function, a connec-
tion can be set up between a mobile device and the laser distance meter.
If the app detects several active measuring devices, select the matching
device.
This measuring device can be connected automatically the next time it is
switched on.
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.
Important notices
• The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
• The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
• The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
• The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
• In unfavourable conditions, e.g. with poorly reflecting surfaces, the
maximum deviation may be greater than 3mm.
• Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
• Measurements made through glass (window panes) can falsify
measurement results.
• An energy-saving function switches the device off automatically.
• Clean with a soft cloth. Water may not be allowed to penetrate
the housing.
Err204:
Err208:
Err220:
Err252:
Err253:
Error codes:
Calculation error
Internal fault
Replace the battery
Temperature is
too high: > 40°C
Temperature is
too low: < 0°C
Err255:
Err256:
Err261:
Err500:
Received signal too weak
or measuring time too long
Received signal too strong
Outside the measuring
range
Hardware fault
EN
When enabled the Bluetooth®* symbol appears on the display. When the
function is active, a mobile device can connect by means of an app to the
measuring device.
* The Bluetooth®word mark and the logo are registered trademarks of Bluetooth SIG Inc.

LaserRange-Master T4 Pro
17
Technical Data (Subject to technical changes without notice.18W14)
Distance measurement
Inside measurement range 0.2 m - 40 m
Precision (typical)* ±0.2 mm
Angle measurement
Measuring range ± 90°
Resolution 0.1°
Precision 0.1°
Laser class 2 < 1 mW
Laser wavelength 650 nm
Strahldivergenz < 1.5 mrad
Operating conditions -10 ... 40°C, 20%rH … 85%rH,
no condensation, max. altitude 2000 m
Storage conditions -20 ... 70°C, 80%rH, no condensation
Radio module
operating data
Bluetooth LE 4.x interface;
Frequency band: ISM band
2400–2483.5 MHz, 40 channels;
Transmission power: max. 10mW;
Bandwidth: 2 MHz; Bit rate:
1 Mbit/s; Modulation: GFSK/FHSS
Automatic switch-off
Dynamic depending on measuring mode:
Laser: 30 s - 5 min
Device: 3 min - 8 min
Power supply 2 x AAA 1.5 Volt Batterien
Dimensions (W x H x D) 100 x 23 x 35 mm
Weight (incl. batteries) 82 g
* measuring distance up to 10 m with strongly reflective target surface
and at room temperature. The measurement deviation may increase by
± 0.2 mm/m for greater distances and under unfavourable measuring
conditions such as strong sunlight or weakly reflective target surfaces.
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=lrmt4
EN

18
Compacte laser-afstandsmeter voor het meten van
lengten, oppervlakken en volumes – met Bluetooth®*-
interface en functie voor de hoekmeting
NL
Lees de handleiding, de bijgevoegde brochure 'Garantie- en aan-
vullende aanwijzingen' evenals de actuele informatie en aanwijzin-
gen in de internet-link aan het einde van deze handleiding volledig
door. Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie en geef ze door als u de laserinrichting doorgeeft.
!
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
speccaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat
zijn niet toegestaan, hierdoor komen de goedkeuring en de
veiligheidsspecicatie te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere
functies uitvallen of de batterijlading zwak is.
– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor
het veilige en deskundige gebruik van het apparaat in acht.
– Opgelet: Kijk nooit in de directe of reecterende straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust
te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
– Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
– Bekijk de laserstraal of de reecties nooit met behulp van optische
apparaten (loep, microscoop, verrekijker, …).
Veiligheidsinstructies
Omgang met lasers van klasse 2
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU
die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op
pompstations of in de buurt van personen met een pacemaker, moeten
in acht worden genomen. Een gevaarlijk effect op of storing van en
door elektronische apparaten is mogelijk.
– Bij de toepassing in de buurt van hoge spanningen of hoge elektro-
magnetische wisselvelden kan de meetnauwkeurigheid negatief
worden beïnvloed.

LaserRange-Master T4 Pro
19
27.1°
a
c
bd
e kjigf
h
lm
n
1.
2.
DISPLAY:
a
b
c
d
e
f
g
Instelmenu
Bluetooth®*-functie
Meeteenheid
m / ft / inch / _‘ _“
Meetniveau (referentie)
achter / Schroefdraad / voor
Constante meting /
Lengtemeting
Pythagoras 1
Pythagoras 2
h
i
j
k
l
m
n
Oppervlaktemeting
Volumemeting
Hoekfunctie 1
Hoekfunctie 2
Meetwaarde hoekfunctie
Tussenwaarden
Meetwaarden / meetresultaten
eenheid m / ft / inch / _‘ _“
1.
2.
TOETSENBORD:
Meten
AAN / UIT
* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.
NL
Veiligheidsinstructies
Omgang met radiograsche straling
– Het meettoestel is uitgerust met een radiograsche interface.
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
elektromagnetische compatibiliteit en radiograsche straling volgens de
radio-apparatuurrichtlijn 2014/53/EU (RED).
– Bij dezen verklaart Umarex GmbH & Co. KG dat het radiograsche
installatietype LaserRange-Master T4 Pro voldoet aan de wettelijke
eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn
2014/53/EU (RED). De volledige tekst van de EU-verklaring van over-
eenstemming is beschikbaar onder het volgende internetadres:
http://laserliner.com/info?an=lrmt4

20
1. 2.
27.1°
Skift af måleplan (reference):
achter / schroefdraad / voor
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
Meetfunctie omschakelen:
lengte Pythagoras
1
Pythagoras
2
volume hoek-
functie
1
hoek-
functie
2
oppervlak
NL
2 sec
1x
1x
1x
2 sec
Inschakelen, meten en uitschakelen:
apparaat aan meten apparaat uit
1. 2.
27.1°
Meeteenheid omschakelen:
m / ft / inch / _‘ _“
Het apparaat begint na het inschakelen met een constante
meting.
!
