LEGRAND 7 521 82 User manual

Commande Scénarios
Scenario control
Manuel d’utilisation • User guide
7 521 82 - 7 522 82 - 7 523 82
LE07991AA -01PC-15W11

2
ENGLISH 11
EN
FRANÇAIS 3
FR
DEUTSCH 15
DE
ESPAÑOL 19
ES
РУССКИЙ 31
NEDERLANDS 7
NL
RU
ΕΛΛΗΝΙΚΑ 27
PORTUGUÊS 23
TÜRKÇE 35
MAGYAR 41
EL
PT
TR
HU
Commande Scénarios
Scenario control

Commande Scénarios
3
FR
1 Introduction 4
1.1 La Commande Scénarios 4
1.1.1 Informations générales 4
1.1.2 Description 4
2 Utilisation 5
2.1 Modalité de fonctionnement 5
2.1.1 Programmer un scénario 5
2.1.2 Éliminer un scénario 6
2.1.3 Conguration de la commande Scénarios 6

1.1 La Commande Scénarios
The Scenario Control is a device which lets you call, create or edit
scenarios saved in an F420 Scenario Module, simply and intuitively.
Using the labels you can customise the device keys, inserting a
description of the scenario activated.

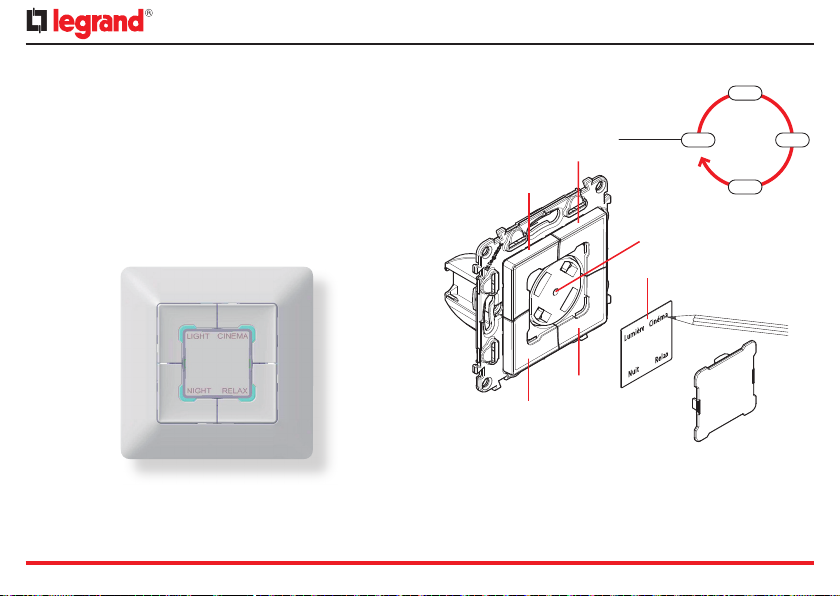

1.1.2 Description
1.1.1 Informations générales
* Pour le réglage de la luminosité des voyants des touches, appuyer
pendant plus de deux secondes comme indiqué sur l‘illustration.
100%
0%
30%
60% PUSH
DEFAULT
*
1– 4 Touches de commande
5Bouton de réglage luminosité *
6Étiquette de personnalisation
1 Introduction
2
1
3
4
5
6
4

Lumière Cinéma
Nuit Relax
DEL
035 51
2.1 Modalité de fonctionnement
À l‘aide de la Commande Scénarios, il est possible de programmer
un maximum de quatre scénarios et de les mémoriser sur un Module
Scénarios (F420) configuré pour la programmation.

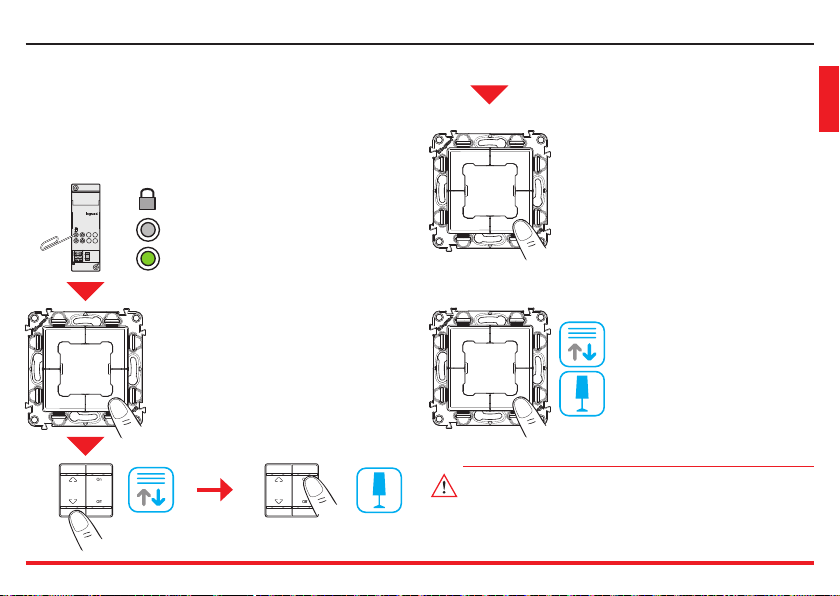

2.1.1 Programmer un scénario
Pour mémoriser un ou plusieurs scénarios:
Sur le Module Scénarios, appuyer
sur le bouton d‘activation de la
programmation.
Le voyant correspondant devient vert:
le module est activé.
Maintenir enfoncée pendant plus de
quatre secondes la touche à program-
mer.
Une fois que le voyant s‘est allumé, relâ-
cher la touche.
Le voyant clignote pour indiquer l’activa-
tion de la modalité de programmation.
t > 4 s
Programmer la séquence des com-
mandes qui constituent le scénario.
DEL
035 51
Pour ajouter, modifier ou éliminer une commande du scénario, il est
nécessaire de répéter la séquence.
Appuyer sur la touche pour
terminer la programmation.
Pour activer le scénario
voulu, appuyer sur la touche
correspondante.
on
on
2 Utilisation
Au terme de la programmation, il est recommandé de désactiver
la possibilité de modifier les scénarios, en appuyant à cet effet
sur le bouton d‘activation/désactivation du Module Scénarios
(F420). Ensuite, le voyant devient rouge.
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Commande Scénarios
5
FR

Pou éliminer un scénario, procéder comme indiqué ci-dessous.
2.1.2 Éliminer un scénario
Pour éliminer un ou plusieurs scénarios:
DEL
035 51
DEL
035 51
À présent, si le voyant clignote rapidement pendant deux secondes
environ, cela indique que le scénario a bien été éliminé, en revanche
s’il reste allumé sans clignoter, cela indique que la procédure a échoué.
2.1.3 Configuration de la commande Scénarios
N° SCÉNARIO DESCRIPTION SCÉNARIO
1
2
3
4
21
43
t > 8 s

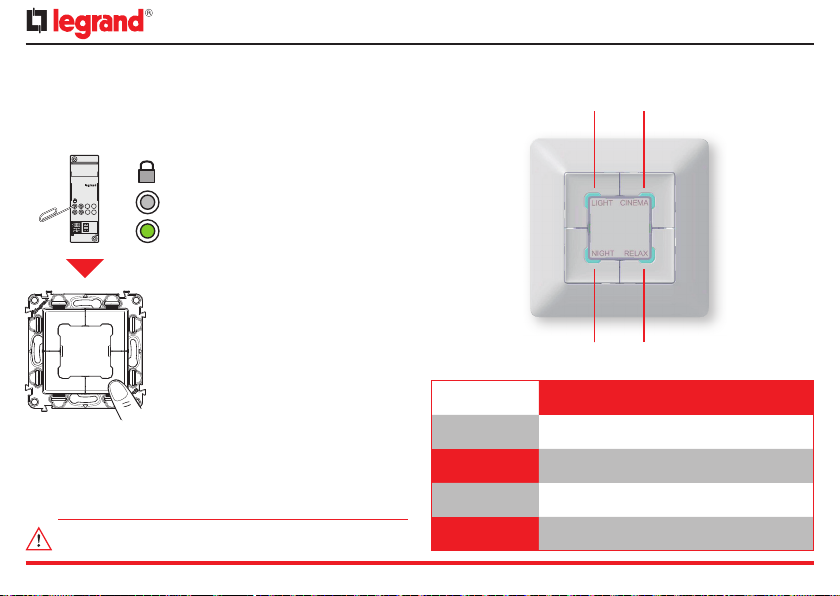

Pour éliminer un scénario, mainte-
nir enfoncée pendant au moins huit
secondes la touche correspondant au
scénario à éliminer.
Au bout de trois secondes, le voyant
s’allume puis il s’éteint au bout de cinq
secondes.
Relâcher la touche.
Sur le Module Scénarios, appuyer sur
le bouton d’activation de la program-
mation.
Le voyant correspondant devient vert:
le module est activé.
Pour éliminer tous les scénarios du Module Scénarios (F420),
appuyer sur le bouton de réinitialisation du module.
2 Utilisation
Lumière Cinéma
Nuit Relax
6

Bediening Scenario’s
7
NL
1 Inleiding 8
1.1 De Bediening Scenario’s 8
1.1.1 Algemene inlichtingen 8
1.1.2 Beschrijving 8
2 Gebruiken 9
2.1 Modaliteit van werking 9
2.1.1 Een scenario programmeren 9
2.1.2 Een scenario wissen 10
2.1.3 Hoe is je Bediening Scenario’s geprogrammeerd10

1.1 De Bediening Scenario’s
De Bediening Scenario’s is een inrichting die je toestaat de scenario’s
opgeslagen in een Module Scenario’s (F420) op een eenvoudige en
intuïtieve manier op te roepen, te creëren of te wijzigen.
Middels het desbetreffend plaatje is het bovendien mogelijk de toetsen
van de inrichting te verpersoonlijken, en hierbij een beschrijving van
het geactiveerd scenario in te voeren.

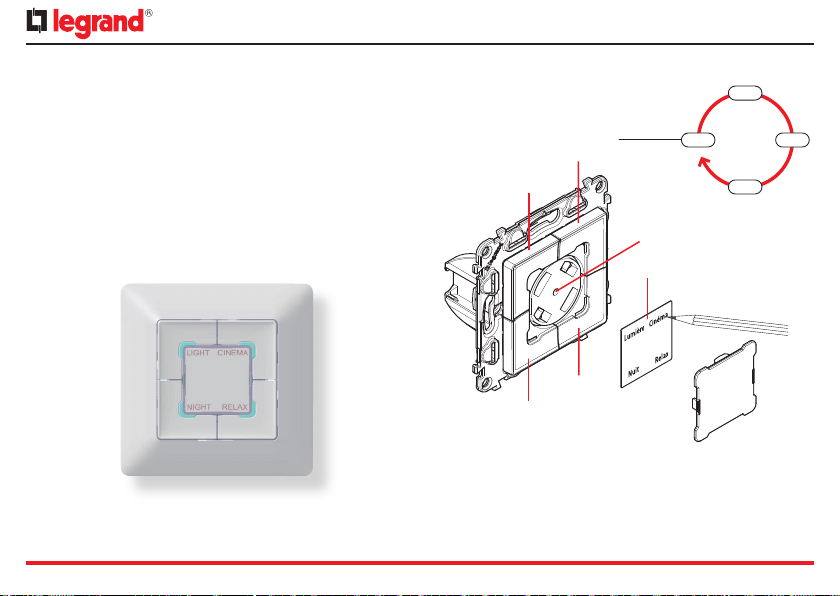

1.1.2 Beschrijving
1.1.1 Algemene inlichtingen
* Voor de regeling van de lichtsterkte van de leds van de toetsen,
langer dan twee seconden drukken zoals op de figuur geïllustreerd
wordt.
100%
0%
30%
60% PUSH
DEFAULT
*
1– 4 Bedieningstoetsen
5Drukknop regeling lichtsterkte *
6Verpersoonlijkbaar plaatje
1 Inleiding
2
1
3
4
5
6
8

DEL
035 51
2.1 Modaliteit van werking
Middels de Bediening Scenario’s is het mogelijk tot vier scenario’s te
programmeren en ze op te slaan in een Module Scenario’s (F420), op
een geschikte wijze opgestart voor de programmering.
2.1.1 Een scenario programmeren
Om een of meerdere scenario’s in het geheugen op te slaan:
In de Module Scenario’s drukken op
de drukknop van opstarten voor de
programmering.
De desbetreffende led wordt groen:
de module is opgestart.
Langer dan vier seconden op de te pro-
grammeren toets drukken.
Wanneer de led verlicht wordt, de toets
loslaten.
De led knippert om te wijzen op de
activering van de modaliteit van pro-
grammering.
t > 4 s
De sequentie van de bedieningen
instellen die het scenario samenstellen.
DEL
035 51
Om een bediening van het scenario toe te voegen, te wijzigen of te
elimineren, is het noodzakelijk de sequentie te herhalen.
Drukken op de toets om de pro-
grammering te beëindigen.
Om het gewenst scenario te active-
ren, drukken op de overeenstem-
mende toets.
on
on
2 Gebruiken
Op het einde van de programmering raadt men aan de moge-
lijkheid om de scenario’s te wijzigen te desactiveren, door in te
grijpen op de drukknop activeer/desactiveer van de Module
Scenario’s (F420). De desbetreffende led wordt rood.
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Bediening Scenario’s
9
NL

Om een scenario te wissen, de hierna geïllustreerde procedure volgen.
2.1.2 Een scenario wissen
Om een of meerdere scenario’s te wissen:
DEL
035 51
DEL
035 51
Indien nu de led snel knippert gedurende circa twee seconden, is
het scenario gewist; indien de led blijft branden, is de procedure niet
geslaagd.
2.1.3 Hoe is je Bediening Scenario’s geprogrammeerd
N° SCENARIO BESCHRIJVING SCENARIO
1
2
3
4
21
43
t > 8 s
Om een scenario te wissen, gedurende
minstens acht seconden drukken op de
toets m.b.t. het te verwijderen scenario.
Na drie seconden wordt de led verlicht
en na vijf seconden gaat hij uit.
De toets loslaten.
In de Module Scenario’s drukken op
de drukknop van opstarten voor de
programmering.
De desbetreffende led wordt groen:
de module is opgestart.
Om alle scenario’s van de Module Scenario’s (F420) te wissen,
ingrijpen op de drukknop reset.
2 Gebruiken
Lumière Cinéma
Nuit Relax
10

Scenario control
11
EN
1 Introduction 12
1.1 The Scenario Control 12
1.1.1 General information 12
1.1.2 Description 12
2 Use 13
2.1 Mode of operation 13
2.1.1 To program a scenario 13
2.1.2 To cancel a scenario 14
2.1.3 How your Scenario Control is congured 14

1.1 The Scenario Control
The Scenario Control is a device which lets you call, create or edit
scenarios saved in an F420 Scenario Module, simply and intuitively.
Using the labels you can customise the device keys, inserting a descrip-
tion of the scenario activated.

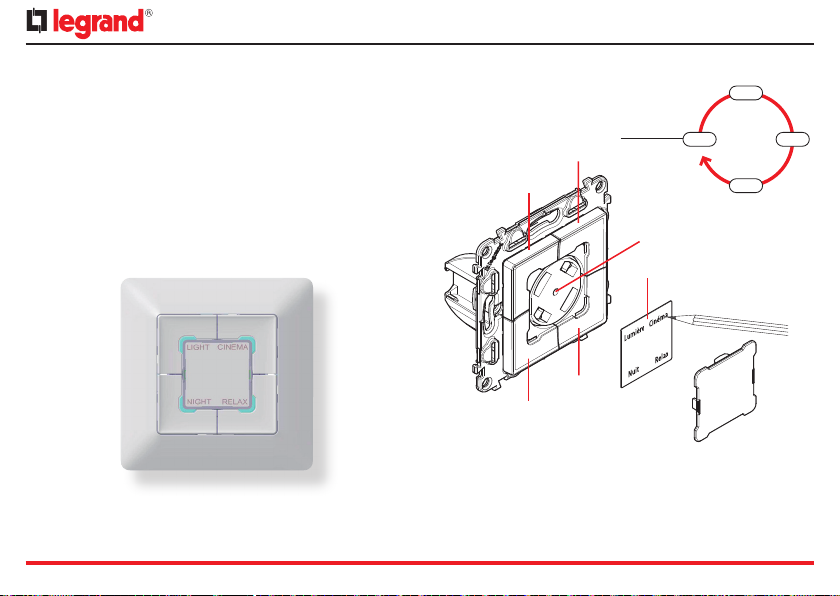

1.1.2 Description
1.1.1 General information
* To set the brightness of the key LEDs press them for more than two
seconds as shown in the diagram.
100%
0%
30%
60% PUSH
DEFAULT
*
1– 4 Control keys
5Brightness setting pushbutton *
6Customised label
1 Introduction
2
1
3
4
5
6
12

DEL
035 51
2.1 Mode of operation
Your Scenario Control can program up to four scenarios, saving them
in a Scenario Module (F420) which has been enabled for programming.

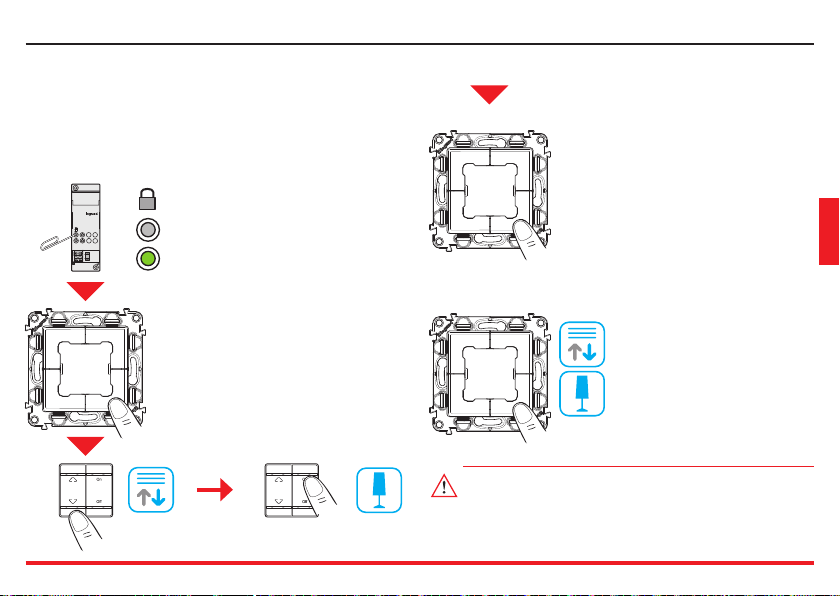

2.1.1 To program a scenario
To save one or more scenarios:
In the Scenario Module press the pro-
gramming enabling pushbutton.
Its led becomes green:
the module is enabled.
Press the key to program for more than
four seconds.
When the led lights up release the key.
The led flashes to indicate that the pro-
gramming mode has been activated.
t > 4 s
Set the sequence of commands which
make up the scenario.
DEL
035 51
Repeat the sequence to add, edit or cancel a scenario command.
Press the key to end the program-
ming.
Press the corresponding key to acti-
vate the scenario required.
on
on
2 Use
At the end of the programming you should disable the possibility
of editing the scenarios by pressing the Scenario Module (F420)
enable/disable pushbutton. The led becomes red.
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Scenario control
13
EN

Follow the procedure described below to cancel a scenario.
2.1.2 To cancel a scenario
To cancel one or more scenarios:
DEL
035 51
DEL
035 51
Now if the led flashes quickly for about two seconds the scenario has
been cancelled. If it continues to shine steadily the procedure has not
been successful.
2.1.3 How your Scenario Control is configured
SCENARIO N° SCENARIO DESCRIPTION
1
2
3
4
21
43
t > 8 s
To cancel a scenario press the key for
the scenario to be removed for at least
eight seconds.
After three seconds the led lights up
and after five seconds it goes out.
Release the key.
In the Scenario Module press the
programming enabling pushbutton.
Its led becomes green:
the module is enabled.
Use the Scenario Module (F420) reset pushbutton to cancel all
its scenarios.
2 Use
Lumière Cinéma
Nuit Relax
14

Szenario-Steuerung
15
DE
1 Einleitung 16
1.1 Szenario-Steuerung 16
1.1.1 Allgemeine Informationen 16
1.1.2 Beschreibung 16
2 Gebrauch 17
2.1 Betriebsmodus 17
2.1.1 Ein Szenario programmieren 17
2.1.2 Ein Szenario löschen 18
2.1.3 Konguration Ihrer Szenario-Steuerung 18

1.1 Szenario-Steuerung
Die Szenario-Steuerung ist eine kundenfreundliche und intuitive
Vorrichtung, die es ermöglicht Szenarien abzurufen, zu erstellen oder
zu ändern, wenn diese im Szenarienmodul (F420) gespeichert sind.
Das Schild der Vorrichtung kann dazu verwendet werden, um die
Tasten nach Wunsch durch die Beschreibung des aktivierten Szenario
zu gestalten.
1.1.2 Beschreibung
1.1.1 Allgemeine Informationen
* Zur Einstellung der Helligkeit der Tastenleuchten, die Stelle wie in
der Abbildung gezeigt, mehr als zwei Sekunden lang drücken.
100%
0%
30%
60% PUSH
DEFAULT
*
1– 4 Steuertasten
5Taste zur Helligkeitseinstellung *
6Beliebig gestaltbares Schil
1 Einleitung
2
1
3
4
5
6
16

DEL
035 51
2.1 Betriebsmodus
Über die Szenariosteuerung kann man bis zu vier Szenarien program-
mieren und sie im Szenariomodul (F420) – das zur Programmierung
eingerichtet ist – speichern.
2.1.1 Ein Szenario programmieren
Um ein oder mehrere Szenarien zu speichern, folgendermaßen vorgehen:
Im Szenarienmodul die Taste zur
Freigabe der Programmierung drü-
cken.
Die entsprechende Leuchte leuchtet
grün auf.
Das Modul ist aktiviert.
Die zu programmierende Taste länger
als vier Sekunden drücken.
Wenn die Leuchte aufleuchtet, die
Taste loslassen.
Die Leuchte blinkt nun, was bedeutet,
dass der Programmierungsmodus akti-
viert worden ist.
t > 4 s
Die Reihenfolge der Steuerungen ein-
fügen, die das Szenario bilden.
DEL
035 51
Um eine Szenariosteuerung hinzuzufügen, zu ändern oder zu löschen,
muss die Reihenfolge wiederholt werden.
Die Taste drücken, um die
Programmierung zu beenden.
Um das gewünschte Szenario zu
aktivieren, die entsprechende Taste
drücken.
on
on
2 Gebrauch
Nach beendeter Programmierung, empfehlen wir die Taste
aktivieren/deaktivieren des Szenariomoduls (F420) zu drücken,
um zu vermeiden das die Szenarien geändert werden können.
Die Leuchte leuchtet rot auf.
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Lumière Cinéma
Nuit Relax
Szenario-Steuerung
17
DE

Um ein Szenario zu löschen, folgendermaßen vorgehen:
2.1.2 Ein Szenario löschen
Um ein oder mehrere Szenarien zu löschen:
DEL
035 51
DEL
035 51
Wenn nun an dieser Stelle die Leuchte circa zwei Sekunden lang blinkt,
bedeutet das, dass das Szenario gelöscht worden ist; wenn sie jedoch
fest leuchtet, wurde die Prozedur abgebrochen.
2.1.3 Konfiguration Ihrer Szenario-Steuerung
SZENARIO-N° SZENARIO-BESCHREIBUNG
1
2
3
4
21
43
t > 8 s
Um ein Szenario zu löschen, die dem
Szenario entsprechende Taste mindes-
tens acht Sekunden lang drücken.
Nach drei Sekunden leuchtet die
Leuchte auf und erlischt nach fünf
Sekunden.
Taste wieder loslassen.
Im Szenarienmodul die Taste zur
Freigabe der Programmierung drücken
Die entsprechende Leuchte leuchtet
grün auf.
Das Modul ist aktiviert.
Um alle Szenarien aus dem Szenarienmodul (F420) zu löschen,
die Reset-Taste desselben Moduls drücken.
2 Gebrauch
Lumière Cinéma
Nuit Relax
18

Mando de escenarios
19
ES
1 Introducción 20
1.1 El Mando de escenarios 20
1.1.1 Información general 20
1.1.2 Descripción 20
2 Uso 21
2.1 Modo de funcionamiento 21
2.1.1 Programar un escenario 21
2.1.2 Borrar un escenario 22
2.1.3 Cómo congurar su Mando de escenarios 22

1.1 El Mando de escenarios
El Mando de escenarios es un dispositivo que permite llamar, crear o
modificar los escenarios memorizados en un Módulo de escenarios
(F420) de manera fácil e intuitiva.
También es posible personalizar las teclas del aparato, aplicando
una descripción del escenario activado en la placa correspondiente.
1.1.2 Descripción
1.1.1 Información general
* Para regular la luminosidad de los leds de las teclas, pulse por más
de dos segundos como lo ilustra la gráfica.
100%
0%
30%
60% APRETAR
POR DEFECTO
*
1– 4 Teclas de mando
5Pulsador de ajuste de la luminosidad *
6Placa personalizable
1 Introducción
2
1
3
4
5
6
20
