LEGRAND 882 01 User manual

Caractéristiques
Alimentation 2 x 1,5 V type AAA (LR03)
Portée 5 m
- 5°C à + 45°C
Interscénario mobile
882 01
N0064FJ9/02
2

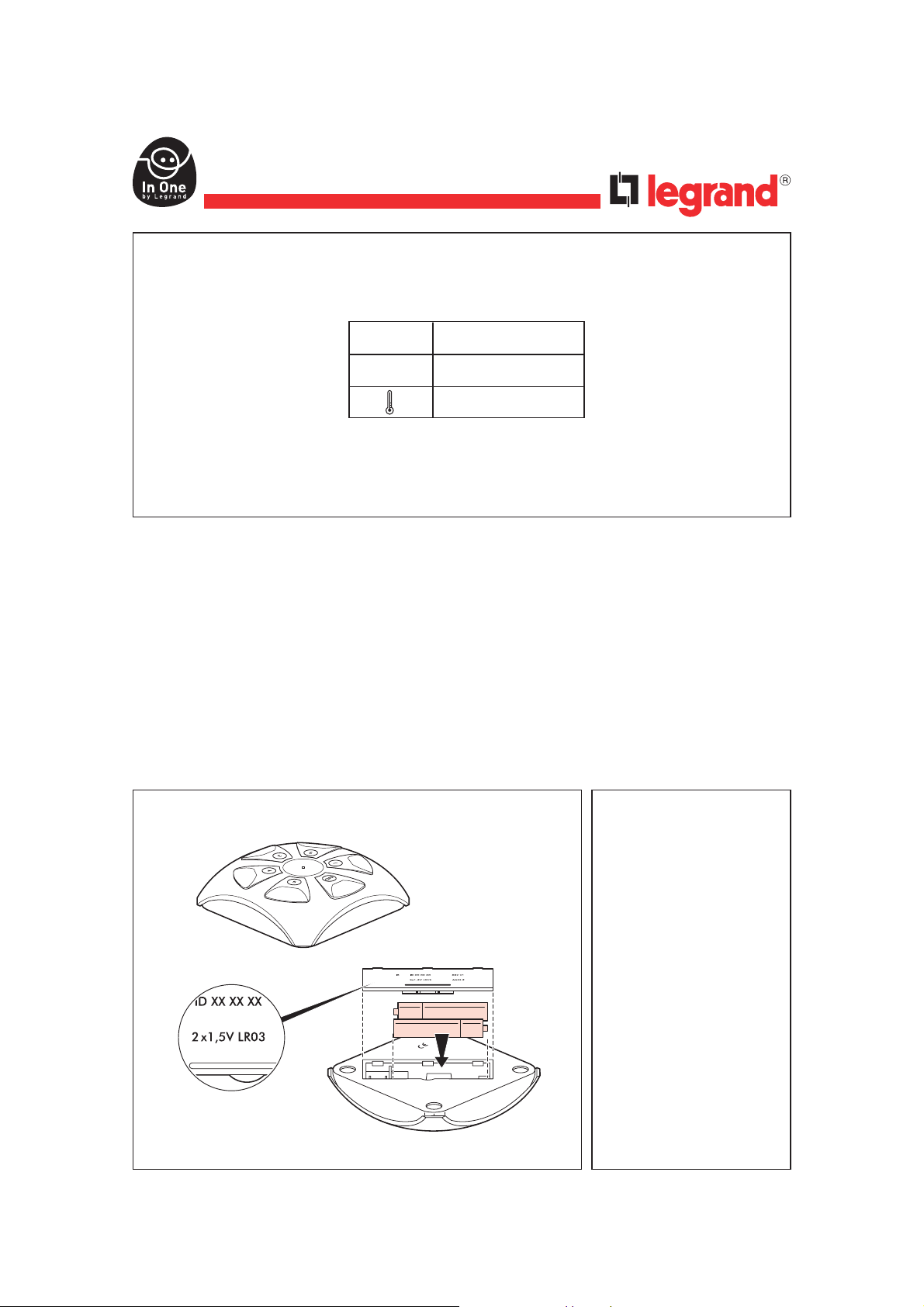

Branchement Configuration d’usine
A la première mise sous tension
l’appui sur les touches 1, 2, 3, 4, 5
ou OFF ne commande aucun
produit de l’installation “In One by
Legrand”.

3
Description
Touches de
commandes Touches de
commandes
Voyant LEARN
4
Description
Touche LEARN
N d'identification
IR

5
Fonctionnement
Ce produit peut commander simultanément à partir de ses touches 1, 2, 3, 4, 5 ou OFF des ensembles de produits
(acteurs) qui lui sont associés lors de l’apprentissage(1), il est alors leader du scénario(2).
La proximité d’un produit équipé d’une interface infrarouge est nécessaire à l’interscénario mobile pour pouvoir piloter
un produit ou un ensemble de produits de l’installation “In One byLegrand”.
L’interscénario mobile est toujours le point central de commande (leader) d’un scénario. Il commande indifféremment
des points d’éclairage, d’ouvrants, ou de chauffage.
(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.
Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 6.
(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.
6


Appuyer sur
LEARN
Appuyer sur
LEARN
Appuyer sur
LEARN
Appuyer sur la touche de commande
qui doit piloter le scénario


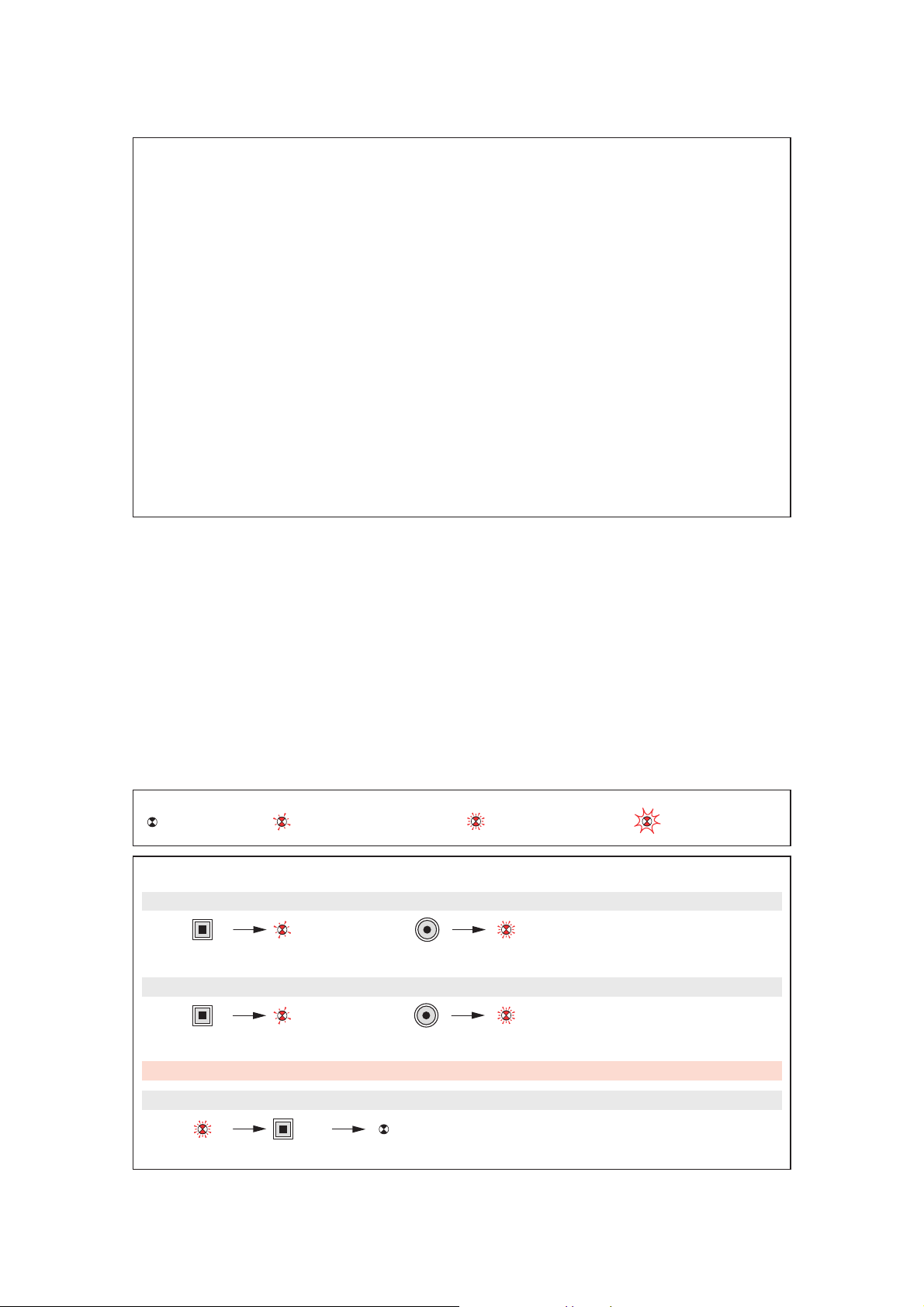

Apprentissage du scénario
Etape 1 : débuter l'apprentissage (sur le LEADER)
Appuyer sur la touche de commande
qui doit être associée auleader
Etape 2 : ajouter un acteur auscénario (sur l'ACTEUR)
Les voyants de tous les produits s'éteignent
Le scénario est enregistré
Etape 3 : enregistrer le scénario (sur le LEADER)
Pour ajouter plusieurs produits auscénario, répéter pour chaque acteur les opérations et 
Légende
Le voyant s'éteint Le voyant clignote
lentement
Le voyant clignote
rapidement
Le voyant flashe

7





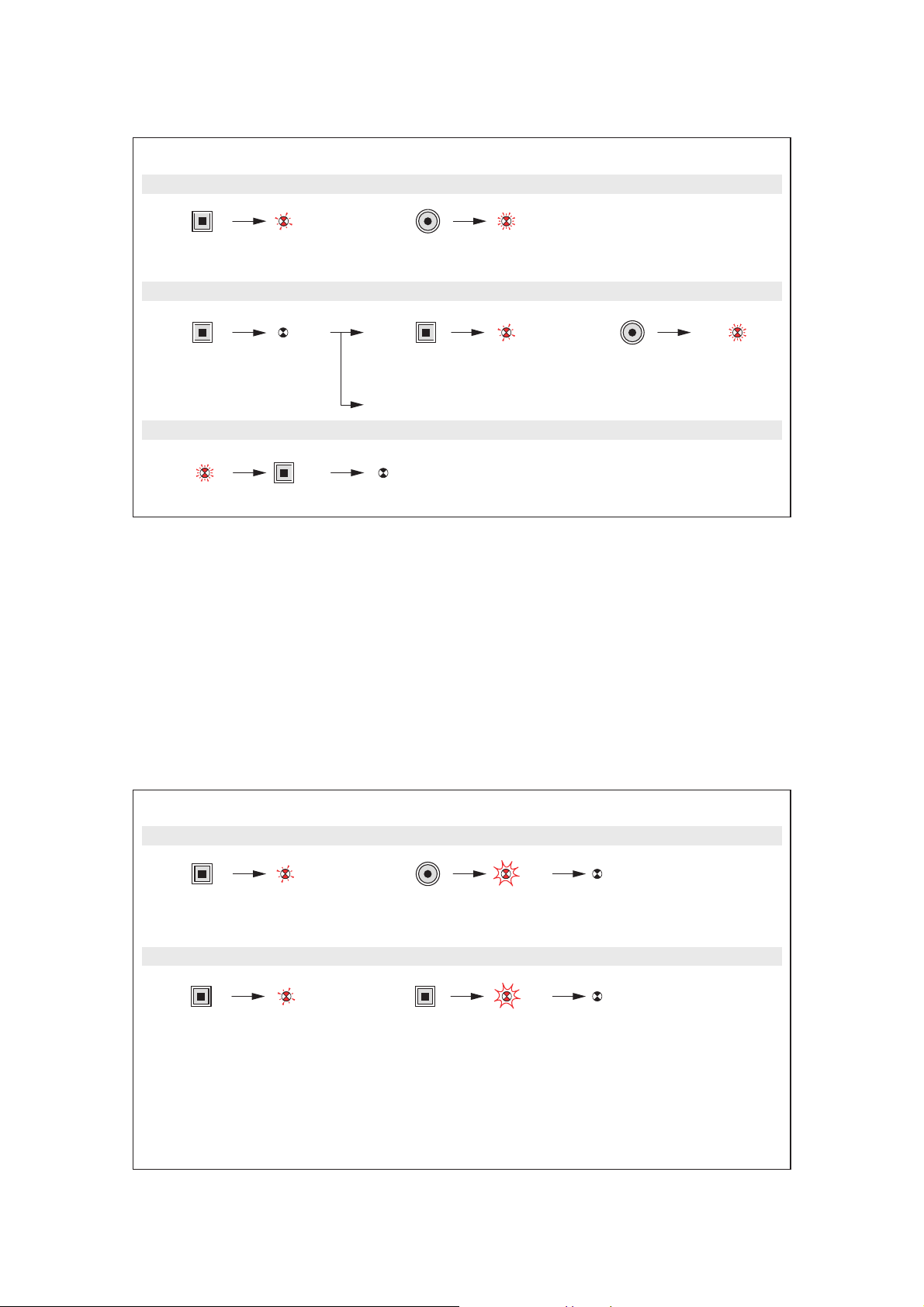

Modification díun scénario
Appuyer sur
LEARN
Appuyer sur la touche de
commande qui pilote le scénario
Les voyants de tous les produits
du scénario clignotent
Appuyer sur la touche
de commande que
l'on souhaite associer
Etape 1 : ouvrir le scénario (sur le LEADER)
Appuyer sur
LEARN ou
Appuyer sur
LEARN
Pour supprimer le produit
du scénario passer à l'étape 3
Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)
Appuyer sur
LEARN
Les voyants de tous les produits s'éteignent
Le scénario est enregistré
Etape 3 : enregistrer le scénario (sur le LEADER)
8


Effacement d’un scénario
Appuyer sur
LEARN
Le scénario est effacé
Appuyer sur
la touche de commande
et maintenir 10 s
Effacer tous les scénarios liés à la touche de commande (sur le LEADER)
Appuyer sur
LEARN
Retour du produit
en configuration usine
Appuyer sur
LEARN
et maintenir 10 s
Effacer tous les scénarios liés à la touche de commande (sur le LEADER)
5 s
5 s


9
Characteristics
Power supply 2 x 1,5 V type AAA (LR03)
Range 5 m
- 5°C to + 45°C
Mobile scenario control
882 01
10
Connection Factory settings
On first powering up,
pressing keys 1, 2, 3, 4, 5 or OFF
does not control anyproduct
in the “In One byLegrand”
installation.

11
Description
Control
keys Control
keys
LEARN indicator
12
Description
LEARN key
Identification No.

13
Operation
Using its 1, 2, 3, 4, 5 or OFF keys this product can simultaneouslycontrol groups of products (actors) linked to it during
the learn phase(1); it is then the scenario leader(2).
The mobile scenario control needs to have a product equipped with an infrared interface nearbyto be able to control
a product or a group of products of the “In One byLegrand” installation.
The mobile scenario control is always the central control point (leader) of a scenario. It can control lighting, opening
or heating points as required.
(1) Learn phase: Operation of associating products so that theycan be controlled simultaneouslyfrom a central point.
This association is carried out byapplying the scenario learning procedure on page 14.
(2) Scenario: Corresponds to the set of products (actors) that are associated with a control key.
14


Press LEARN
Press LEARN
Press LEARN
Press the control key that is to
control the scenario
Press the control key that is to be
associatedwith the leader

Step 2: Add an actor to the scenario (on the ACTOR)

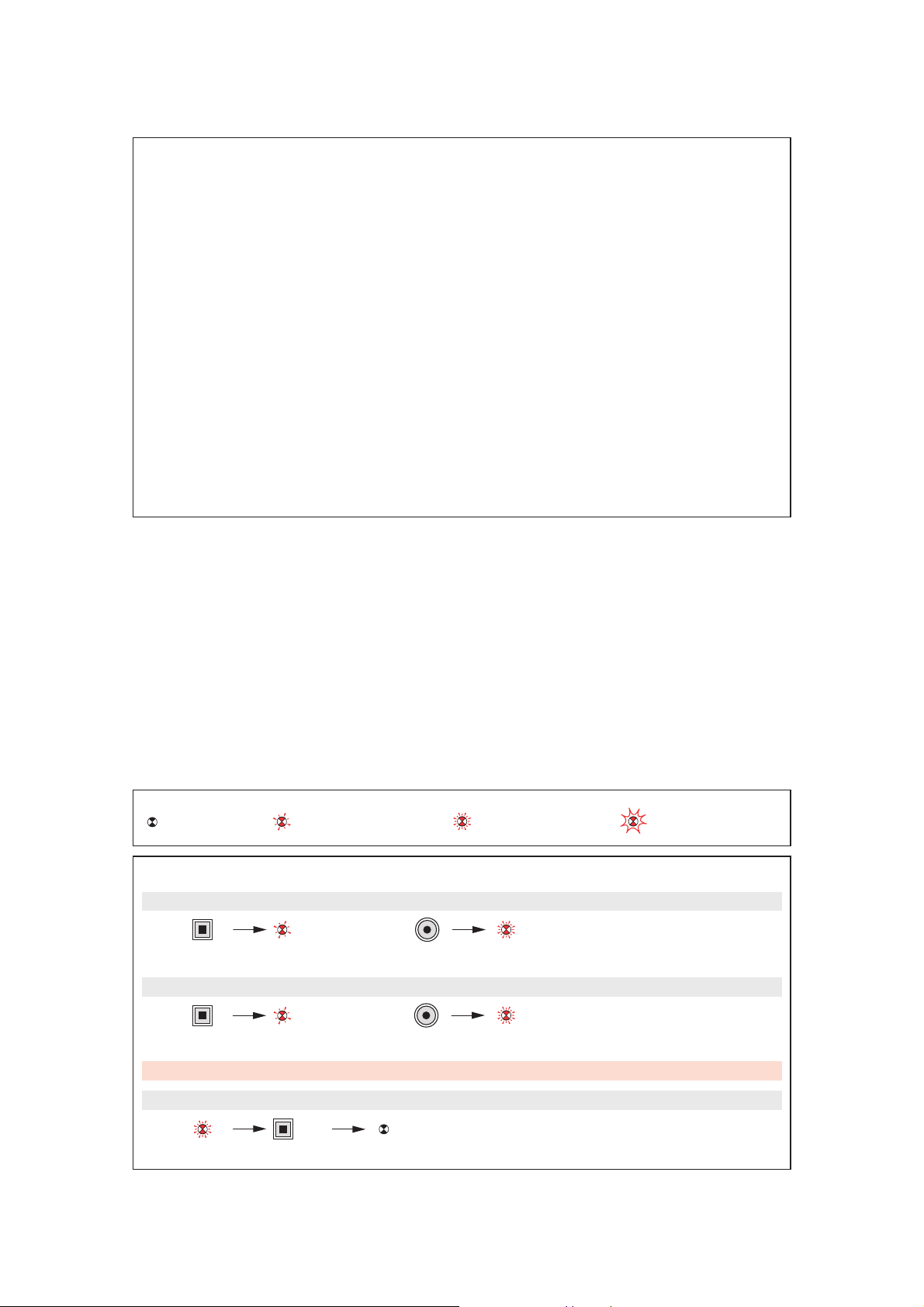

Learn scenario
The indicator lamps of all products go off
The scenario is saved
Step 1: Start the learn phase (on the LEADER)
Step 3: Save the scenario (on the LEADER)
To add a number of products to the scenario, repeat operations andfor each actor
Key
The indicator lamp
goes off
The indicator lamp
blinks slowly
The indicator lamp
blinks quickly
The indicator lamp
flashes

15




Modifyinga scenario
Press LEARN
Press LEARN
Press LEARN
Press LEARN
Press the control key
that controls the scenario
The indicator lamps of all the products
in the scenario blink
Press the control key
that is to be associated
Step 1: Open the scenario (on the LEADER)
or
To remove the product from
the scenario, go to step 3
Step 2: Modify the state of an actor in the scenario (on the ACTOR)
The indicator lamps of all the products go off
The scenario is saved
Step 3: Save the scenario (on the LEADER)
16


Clearinga scenario
Press LEARN
Press LEARN
The scenario is cleared
Press the control key
andholdit down for 10 s
Clear all the scenarios linkedwith the control key (on the LEADER)
The product returns to
its factory setting
Press LEARN andhold
down for 10 s
Clear all the scenarios linkedto this product (on the LEADER)
5 s
5 s

17
Eigenschappen
Voeding 2 LR03 size AAA 1,5V
Bereik 5 m
- 5°C tot + 45°C
Mobiel interscenario
882 01
18
Aansluiting Standaardconfiguratie
Bij de eerste inschakeling wordt bij
een druk op de toetsen 1, 2, 3, 4
of 5 of OFF geen enkel product van
de installatie “In One byLegrand”
bediend.

19
Beschrijving
Bediening-
stoetsen Bediening-
stoetsen
Controlelampje LEARN
20
Beschrijving
Toets LEARN
Identificatienummer

21
Werking
Dit product in tafelformaat kan tegelijkertijd met behulp van de toetsen 1, 2, 3, 4, 5 of OFF productverzamelingen (actoren)
bedienen die hier aan toegevoegd zijn tijdens het aanleren(1), het is dan de leider van het scenario(2).
Het mobiele interscenario heeft een product met infrarode interface in de buurt nodig om een product
of een productverzameling van de installatie "In One byLegrand" te kunnen besturen.
Het mobiele interscenario vormt altijd het middelpunt van de bediening (leider) van een scenario. Het bedient zonder
onderscheid licht-, openings- of verwarmingspunten.
(1) Aanleren : actie van het associëren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te
bedienen. Dit associëren geschiedt door toepassing van de aanleerprocedure van het scenario op pagina 22.
(2) Scenario : komt overeen met alle producten (actoren) die bij een bedieningstoets horen.
22


Druk op LEARN
Druk op LEARN
Druk op LEARN Druk nogmaals op LEARN
Druk op de bedieningstoets die aan de leider
moet zijn toegevoegd

Stap 2 : een actor toevoegen aan het scenario (op de ACTOR)
Aanleren van het scenario
De controlelampjes van alle producten gaan uit
Het scenario is geregistreerd
Stap 1 : beginnen met aanleren (op de LEIDER)
Stap 3 : het scenario registreren (op de LEIDER)
Herhaal voor het toevoegen van meerdere producten aan het scenario voor iedere actor de handelingen en 
Legenda
Het controlelampje
gaat uit
Het controlelampje
knippert langzaam
Het controlelampje
knippert snel
Het controlelampje
flitst

23




Druk op LEARN
Druk op LEARN
Druk op LEARN
Druk op LEARN
Druk nogmaals op LEARN
Druk op de bedieningstoets
die utoe wilt voegen
Ga voor het wissen van het product uit
het scenario naar stap 3
De controlelampjes van alle producten
van het scenario knipperen
of
Stap 2 : de staat van een actor van het scenario wijzigen (op de ACTOR)
De controlelampjes van alle producten gaan uit
Het scenario is geregistreerd
Stap 3 : het scenario registreren (op de LEIDER)
Wijzigingvan een scenario
Stap 1 : het scenario openen (op de LEIDER)
24


Druk op LEARN
Druk op LEARN
Het scenario is gewist
Druk op de bedieningstoets
en houd deze
10s ingedrukt
Wis alle scenario’s die verbonden zijn met de bedieningstoets (op de LEIDER)
Terugkeer van het product
naar de standaardconfiguratie
Druk op LEARN en houd
deze 10s ingedrukt
Wis alle scenario’s die bijdit product horen (op de LEIDER)
5 s
5 s
Wissen van een scenario

25
Technische Daten
Spannung 2 x 1,5 V typ AAA (LR03)
Reichweite 5 m
- 5°C bis + 45°C
IR Tischfernbedienung
882 01
26
Anschluss Werkseinstellung
Bei Erstinbetriebnahme muss
durch Konfiguration der Kanäle
1,2,3,4,5 und OFF eine Funktion
oder Szene zugeordnet werden.

27
Produktbeschreibung
Befehlstaste Befehlstaste
LEARN LED
28
Produktbeschreibung
LEARN Taste
Identifikationsnummer.

29
Funktionsbeschreibung
Infrarot- Sensor zum Schalten, Dimmen von Aktoren, Steuern von Jalousien/Rollladen- Aktoren.
Über die Befehlstasten 1, 2, 3, 4, 5, und OFF können unterschiedliche Szenarien wie Schalten, Dimmen und Steuern von
Jalousien/Rollläden ausgeführt werden.
Zur Kommunikation mit anderen “In One byLegrand” Geräten ist ein PLC Gerät mit eingebauter Infrarot Schnittstelle
erforderlich.
Einlernen : Jedes PLC Gerät verfügt über eine IR Schnittstelle. Raumübergreifendes Einlernen von weiteren PLC
Geräten (durch Power Line Communication Übertragung) mittels IR- Fernbedienung möglich.
30


Die Lerntaste LEARN drücken
(Lernmodus aktivieren)
Bedientaste drücken,die dem Aktor
zugeordnet werden soll

Einlernen der Teilnehmer
1. Schritt : Einlernmodus aktivieren (aufdem Sensor)
Die Lerntaste
LEARN drücken
Bedientaste drücken, die den Sensor
zugeordnet werden soll
2. Schritt : Einlernmodus aktivieren (aufdem Aktor)
Die Lerntaste LEARN am
Sensor drücken (Lernmodus schließen)
Die Leuchtdiode der LEARN Taste erlischt aufallen eingelernten
Aktoren. Der Einlernprozess ist abgeschlossen
3. Schritt : Einlernmodus beenden
Um mehrere Aktor einen Sensor zuzuordnen, die Arbeitsschritte undbei jedem der betreffenden Aktoren wiederholen
Legende
Die Leuchtdiode
erlischt
Die Leuchtdiode blinkt
langsam ca.1Hz
Die Leuchtdiode blinkt
schnell ca.2Hz
Die Leuchtdiode
blitzt ca.5Hz

31




Änderungeiner Funktionszuordnung(löschen oder zusätzlich einlernen)
Die Lerntaste
LEARN drücken
Bedientaste drücken, welche die
Aktoren ansteueren
Die Leuchtdioden aufallen zugeordneten
Aktoren blinken
Die Bedientaste drücken,
die zugeordnet werden soll
1. Schritt : Auswahl der Funktion am Sensor
Die Lerntaste
LEARN drücken
Die Lerntaste
LEARN drücken
oder
Die Lerntaste
LEARN drücken
Um den Aktor aus der Sensor Konfiguration zulöschen,die Lerntaste LEARN
drücken. Die Leuchtdioden der LEARN Taste erlischt aufallen Aktoren.
Der Prozess ist abgeschlossen
2. Schritt : Aktor am Sensor hinzufügen oder löschen (am AKTOR)
Die Leuchtdioden der LEARN Taste erlischt aufallen Aktoren
Der Prozess ist abgeschlossen
3. Schritt : Die Funktionszuordnung beenden
32


Löschen aller Funktionszuordnungoder Aktoren
Die Lerntaste
LEARN drücken
Die Lerntaste
LEARN drücken
Die Zuordnung ist gelöscht
Die Bedientaste 10 Sekunden
lang gedrückt halten
Alle eingelernte Zuordnungen am Sensor löschen
Das Produkt kehrt zur
Werkseinstellung zurück
Die Lerntaste 10 Sekunden
lang gedrückt halten
Alle Sensoren aufWerkseinstellung zurücksetzten
5 s
5 s

33
Características
Alimentación 2 x 1,5 V tipo AAA (LR03)
Alcance 5 m
- 5°C a + 45°C
Interescenario móvil de sobremesa
882 01
34
Conexión Configuración de fábrica
Cuando se conecta por primera vez,
la pulsación de las teclas 1, 2, 3, 4, 5,
OFF no activa ningún producto
de la instalación “In One byLegrand”.

35
Descripción
Teclas de mandoTeclas de mando
Piloto LEARN
36
Descripción
Tecla LEARN
N° de identificación

37
Funcionamiento
Este producto puede gestionar simultáneamente con las teclas 1, 2, 3, 4, 5, OFF conjuntos de productos (Actores)
asociados en el momento del aprendizaje(1). Es entonces Líder de un escenario(2).
El interescenario móvil debe estar próximo a los mecanismos PLC equipados con receptor de infrarrojos de la instalación
“In One byLegrand”.
(1) Aprendizaje : acción de asociar actores con el fin de controlarlos simultáneamente (Escenario) a partir de un punto central
(Líder). Esta asociación se realiza aplicando el procedimiento de aprendizaje del escenario descrito
en la página 38.
(2) Escenario : conjunto de acciones realizadas por los actores a través de una orden enviada por el Líder.
38


Pulsar LEARN
Pulsar LEARN
Pulsar la tecla de mando que va a
controlar el escenario
Pulsar la tecla de mando que va a
estar asociada al líder

Paso 2 : añadir un actor al escenario (en el ACTOR)
Aprendizaje del escenario
Pulsar LEARN
El leden todos los mecanismos se apaga
El escenario ha sido grabado
Paso 1 : crear el escenario, fase LEARN (en el LÍDER)
Paso 3 : grabar el escenario (en el LÍDER)
Para asociar más mecanismos al escenario, repetir en cada actor las operaciones y 
Leyenda
LedOff Parpadeo lento FlashParpadeo rápido

39




Pulsar LEARN
Pulsar LEARN
Pulsar LEARN
Pulsar LEARN
Pulsar la tecla de mando que
controla el escenario
Pulsar la tecla de mando
que va a ser asociada
Para eliminar el producto del escenario ir al
punto "Grabar el escenario"
El ledde todos los mecanismos del
escenario parpadea
o
Paso 2 : modificar el estado de un actor del escenario (en el ACTOR)
El ledde todos los mecanimos se apaga
El escenario ha sido grabado
Paso 3 : grabar el escenario (en el LÍDER)
Modificación de un escenario
Paso 1 : abrir el escenario (en el LÍDER)
40


Pulsar LEARN
Pulsar LEARN
El escenario ha sido borrado
Pulsar la tecla de mando
durante 10 s
Borrar todos los escenarios vinculados a la tecla de mando (en el LÍDER)
Configuracion de fabrica
Pulsar LEARN
durante 10 s
Borrar todos los escenarios vinculados a este producto (en el LÍDER)
5 s
5 s
Borrado de un escenario
