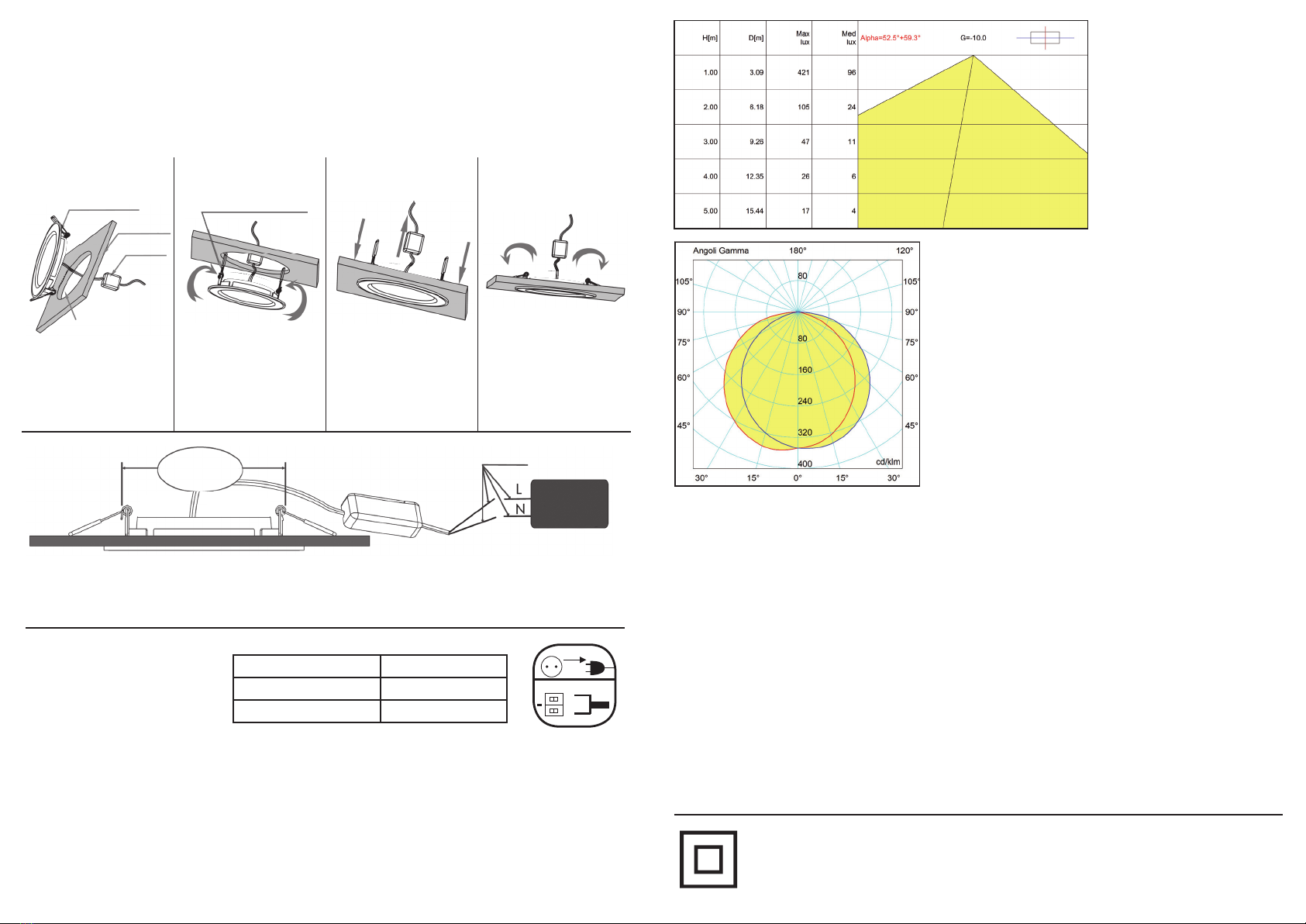

Life FLOOD ULTRA SLIM User manual

39.9TSS1312C
39.9TSS1312F
39.9TSS1312N
Dati Fotometrici / Photometrical data
39.9TSS1312C 39.9TSS1312F 39.9TSS1312N
Luminosità Luminous ux : 1150 lm 1300 lm 1200 lm
Angolo di di󰀨usione Beam angle: BA 110°
Colore luce Color Temperature: Bianca calda /
Warm white (3000K)
Bianca fredda /
Cold white (6500K)
Bianca naturale /
Natural white (4000K)
Indice di resa cromatica CRI: Ra 80
Warm Up Time Warm Up Time: piena luce istantanea (<1 sec)
Dati Elettrici / Electrical Data
Assorbimento max. (con driver) Wattage: 12W
Tensione d’ingresso Input Voltage: 220-240V~50/60Hz 60mA
Driver Driver:
90130mA
(Ricambio Acquistabile separatamente
Cod. 39.9TSS1312T)
Fattore di potenza Power Factor: >0.9
Dati Meccanici / Mechanical data
Dimensioni foro Hole size: Ø155mm
Dimensioni Size: Ø170x26mm
Peso Weight: 318g
Altri dati/ Other data
Vita della lampada Life Time: 30.000h
FARETTO DA INCASSO
Downlight - Deckeneinbauleuchte - Foco empotrable
Manuale utente / User manual
FLOOD ULTRA SLIM
Caratteristiche
1. Design ultra slim
2. L’uso dei LED a bassa potenza elimina il problema del surriscaldamento.
3. L’utilizzo di un pannello riettente all’interno permette una di󰀨usione di luce più uniforme.
Characteristics
1. Design ultra slim
2. Low power LED eliminate overheating issue.
3. The internal reective panel allows a more uniform light di󰀨usion.
Importato da: LIFE ELECTRONICS S.p.A.
Via Ra󰀨aele Leone, 3 – 95018 Riposto (CT)
www.life-electronics.com
Made in CHINA
Apparecchio non idoneo ad essere
ricoperto di materiale termicamente isolante
Apparecchio
Codice 39.9TSS1312x_MOD
Nome LED Downlight
Rilievo
Codice 39.9TSS1312x_MOD
Nome LED Downlight
Flusso Apparecchio 1200.00 lm Potenza Apparecchio 12.00 W Efficacia 100.00 lm/W Rendimento 100.00%
Flusso Lampade 1200.00 lm Valore Massimo 356.18 cd/klm Posizione C=180.00 G=10.00 CG Asimmetrico
UGR
S = 0.250
Reflectancies
Ceiling/Cavity 0.7 0.7 0.5 0.5 0.3 0.7 0.7 0.5 0.5 0.3
Walls 0.5 0.3 0.5 0.3 0.3 0.5 0.3 0.5 0.3 0.3
WorkingPlane 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
RoomDimensions ViewedCrosswise ViewedEndwise
x=2H y=2H 22.6 24.0 22.9 24.2 22.1 20.3 21.6 20.6 21.8 22.1
x=2H y=3H 24.7 25.9 25.1 26.2 23.2 21.4 22.6 21.7 22.9 23.2
x=2H y=4H 25.8 26.9 26.1 27.2 23.4 21.7 22.8 22.1 23.1 23.4
x=2H y=6H 26.7 27.7 27.0 28.0 23.5 21.8 22.9 22.2 23.2 23.5
x=2H y=8H 27.0 28.0 27.4 28.4 23.4 21.8 22.8 22.2 23.1 23.4
x=2H y=12H 27.2 28.2 27.6 28.5 23.4 21.8 22.7 22.1 23.1 23.4
x=4H y=2H 23.3 24.4 23.6 24.7 22.6 20.9 22.0 21.2 22.3 22.6
x=4H y=3H 25.5 26.5 25.9 26.8 23.8 22.2 23.2 22.6 23.5 23.8
x=4H y=4H 26.6 27.5 27.0 27.8 24.1 22.6 23.4 22.9 23.8 24.1
x=4H y=6H 27.7 28.5 28.1 28.8 24.2 22.7 23.4 23.1 23.8 24.2
x=4H y=8H 28.1 28.8 28.6 29.2 24.2 22.7 23.4 23.1 23.8 24.2
x=4H y=12H 28.4 29.1 28.9 29.5 24.1 22.7 23.3 23.1 23.7 24.1
x=8H y=4H 27.0 27.7 27.4 28.1 24.2 22.7 23.4 23.1 23.8 24.2
x=8H y=6H 28.2 28.7 28.6 29.2 24.3 22.9 23.5 23.3 23.9 24.3
x=8H y=8H 28.7 29.2 29.1 29.6 24.3 22.9 23.4 23.4 23.8 24.3
x=8H y=12H 29.0 29.5 29.5 29.9 24.3 22.9 23.3 23.4 23.8 24.3
x=12H y=4H 27.0 27.6 27.5 28.1 24.2 22.7 23.3 23.1 23.7 24.2
x=12H y=6H 28.2 28.7 28.7 29.2 24.3 22.9 23.4 23.3 23.8 24.3
x=12H y=8H 28.8 29.2 29.3 29.7 24.3 22.9 23.3 23.4 23.8 24.3
LITESTAR (c)OxyTech Srl www.oxytech.it Pagina 1

Supporto/
Support
Driver
1
5
2 3 4
4: le molle di ssaggio
sseranno il faretto al supporto.
4: Springs clamp will be auto-
matically back downlight to the
support.
Ø155mm
Faretto LED/ Spot light
Connessione/Connection
220-240V~
Installazione / Installation
Molle di ssaggio/ Clamps
1: far passare il driver all’inter-
no del supporto.
1: Drill a right hole where to need
to install downlight.
2: piegare le molle di ssaggio
a 180° come in gura ed intro-
durle all’interno del supporto.
2: Pull up spring clamp 180°
before putting the downlight into
the hole.
3: inserire il faretto all’interno
del supporto.
3: Put downlight into the hole.
5. Collegare Fase e Neutro del primario del driver ad una morsettiera protetta (non in dotazione).
5. Connect Phase and Neutral of the driver primary to a protected terminal board (not supplied).
6. Collegare Fase e Neutro della linea di alimentazione elettrica 220-240Vac, 50/60Hz nell’altro lato della morsettiera protetta.
6. Connect Phase and Neutral of the 220-240Vac, 50 / 60Hz power supply line to the other side of the protected terminal board.
L’installazione deve essere eseguita da personale tecnico qualicato
Installation must be performed by qualied technical personnel.
Prima di e󰀨ettuare qualsiasi operazione sul proiettore LED, togliere tensione alla linea di alimentazio-
ne elettrica 220-240Vac, 50/60Hz.
Before carrying out any operation on the LED downlight, disconnect the 220-240Vac, 50 / 60Hz power supply
line.
ATTENZIONE: rispettare lo schema
di collegamento
Attention: respect the diagram and
don’t invert the connections
Simbolo / Symbol Cavo / Cable
L = Fase / Phase Marrone / Brown
N = Neutro / Neutral Blu / Blue
Il dispositivo è in Classe II, quindi non necessita della messa a terra, ma per assicurare un
adeguato doppio isolamento su tutta la linea di alimentazione utilizzare un cavo gommato, avente
una sezione compresa fra 1,5mm2 e 2,5mm2. Sguainare i li conduttori del cavo di alimentazione
elettrica solo della porzione di conduttore che entrerà all’interno della morsettiera protetta,
prestando attenzione alla fuoriuscita dei trefoli che potrebbero causare corto circuiti.
The device is in Class II, so it does not need to be grounded, but to ensure adequate double insulation
along the entire power line use a rubberized cable, having a section between 1.5mm2and 2, 5mm2. Strip
the conductor wires of the power supply cable only of the conductor portion that will enter the protected
terminal board, paying attention to the escape of the strands that could cause short circuits.
Attenzione / Warning
• La sorgente luminosa di questo apparecchio è non sostituibile; quando la sorgente luminosa
raggiunge il ne vita, deve essere sostituito l’intero apparecchio.
• Non posizionare il pannello LED vicino a fonti di calore.
• Vericare che tutti i collegamenti siano stati eseguiti correttamente rispettando la tensione
nominale di lavoro, altrimenti si potrebbero vericare danni e/o guasti.
• Non toccare il proiettore LED se ancora alimentato.
• Utilizzare il driver in dotazione. Se il driver dovesse essere sostituito utilizzare il modello
39.9TSS1312T.
• La manutenzione e la sostituzione deve essere eseguita da personale tecnico qualicato
• The light source of this appliance is not replaceable; when the light source reaches the end of life, the
whole appliance must be replaced.
• Do not place the LED panel near heat sources.
• Check that all connections have been made correctly respecting the nominal working voltage, otherwise
damage and / or faults could occur.
• Do not touch the LED downlight if it is still powered.
• Use the supplied driver. If the driver should be replaced, use the 39.9TSS1312T model.
• Maintenance and replacement must be performed by qualied technical personnel
Apparecchio di Classe II
Apparecchio nel quale la protezione contro la scossa elettrica non si basa unicamente
sull’isolamento principale, ma anche sulle misure supplementari di sicurezza, quali il
doppio isolamento o l’isolamento rinforzato. Questi apparecchi non prevedono dispositivi
per la messa a terra, o non dipendono dalle condizioni di installazione.
1
2
NF
