Life 39.9TP050359C User manual

39.9TP050359C
Dati Fotometrici/ Photometric Data:
Assorbimento Watt consumption 35W
Temperatura di colore Color Temperature 3000K
Luminosità Luminous ux 4200 lm
Angolo di di󰀨usione Beam angle 90°
Resa Cromatica CRI Ra≥80
Dati elettrici
Driver Driver
Esterno 32-41Vdc 880mA (Ricambio
acquistabile separatamente/ replacement
Cod. 39.9TP050359T)
Tensione d’ingresso (Driver) Input Voltage (Driver) 220-240V~50/60Hz 170mA
Fattore di potenza Power Factor >0.9
Dati Meccanici/ Mechanical data
Temperature di utilizzo Working Temperature -20°C a 50°C
Corpo Body Alluminio / Aluminium
Dimensioni foro Hole size Ø200mm
Dimensioni Sizes Ø224x122.3mm
Peso Weight 1,6Kg
Rotazione Rotation 358° H 30° V
PROIETTORE ORIENTABILE
DA INCASSO
DOWNLIGHT
Importato da:
LIFE ELECTRONICS S.p.A.
Via Ra󰀨aele Leone, 3 – Riposto (CT)
www.life-electronics.com
Made in CHINA
8”

UGR
Apparecchio Rilievo Lampada
Codice 39.9TP050359C Codice 39.9TP050359C Codice MDL8-035-AW-WW-01
Nome PROIETTORE ORIENTABILE DA INCASSO Nome PROIETTORE ORIENTABILE DA INCASSO Numero 1
Archivio Iesna 2002 Data 05-06-2014 Posizione
Rendimento 99.99% Sistema Coordinate VH Flusso Totale 4200.00 lm
Valore Massimo 525.68 cd/klm Posizione H=16.00 V=10.00 VH Asimmetrico
UGR
S = 0.250
Reflectancies
Ceiling/Cavity 0.7 0.7 0.5 0.5 0.3 0.7 0.7 0.5 0.5 0.3
Walls 0.5 0.3 0.5 0.3 0.3 0.5 0.3 0.5 0.3 0.3
WorkingPlane 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
RoomDimensions ViewedCrosswise ViewedEndwise
x=2H y=2H 22.3 23.3 22.6 23.5 22.0 20.5 21.5 20.8 21.7 22.0
x=2H y=3H 22.3 23.2 22.6 23.4 21.9 20.5 21.4 20.8 21.6 21.9
x=2H y=4H 22.2 23.1 22.6 23.4 21.8 20.4 21.3 20.8 21.6 21.8
x=2H y=6H 22.2 23.0 22.6 23.3 21.8 20.4 21.2 20.8 21.5 21.8
x=2H y=8H 22.2 23.0 22.6 23.2 21.8 20.4 21.2 20.8 21.5 21.8
x=2H y=12H 22.2 22.9 22.6 23.2 21.8 20.4 21.1 20.8 21.4 21.8
x=4H y=2H 22.3 23.2 22.6 23.4 21.8 20.5 21.3 20.8 21.6 21.8
x=4H y=3H 22.3 23.0 22.7 23.3 21.8 20.4 21.1 20.8 21.5 21.8
x=4H y=4H 22.3 22.9 22.7 23.3 21.7 20.5 21.1 20.8 21.4 21.7
x=4H y=6H 22.3 22.9 22.7 23.2 21.8 20.5 21.0 20.9 21.4 21.8
x=4H y=8H 22.3 22.8 22.7 23.2 21.8 20.5 21.0 20.9 21.4 21.8
x=4H y=12H 22.3 22.8 22.8 23.2 21.8 20.5 21.0 21.0 21.3 21.8
x=8H y=4H 22.3 22.7 22.7 23.1 21.7 20.4 20.9 20.8 21.3 21.7
x=8H y=6H 22.3 22.7 22.8 23.1 21.8 20.5 20.9 21.0 21.3 21.8
x=8H y=8H 22.3 22.7 22.8 23.1 21.8 20.6 20.9 21.0 21.4 21.8
x=8H y=12H 22.3 22.6 22.8 23.1 21.8 20.6 20.8 21.0 21.3 21.8
x=12H y=4H 22.2 22.7 22.7 23.1 21.6 20.4 20.8 20.8 21.2 21.6
x=12H y=6H 22.3 22.6 22.8 23.1 21.8 20.5 20.8 21.0 21.3 21.8
x=12H y=8H 22.3 22.6 22.8 23.1 21.8 20.6 20.9 21.1 21.3 21.8
LITESTAR (c)OxyTech Srl www.oxytech.it Pagina 1
Caratteristiche / Features
1. Alta luminosità con ottima e󰀩cienza e a󰀩dabilità
2. Stabilità della luminosità garantita da un ampio range di tensione
3. Il proiettore permette una regolazione manuale dell’angolo di orientamento della luce.
Note: non dimmerabile
1. High brightness and eciency.
2. Brightness stability ensured by a wide voltage range.
3.The downlight can be rotated manually for a better lighting.
Note: not dimmable

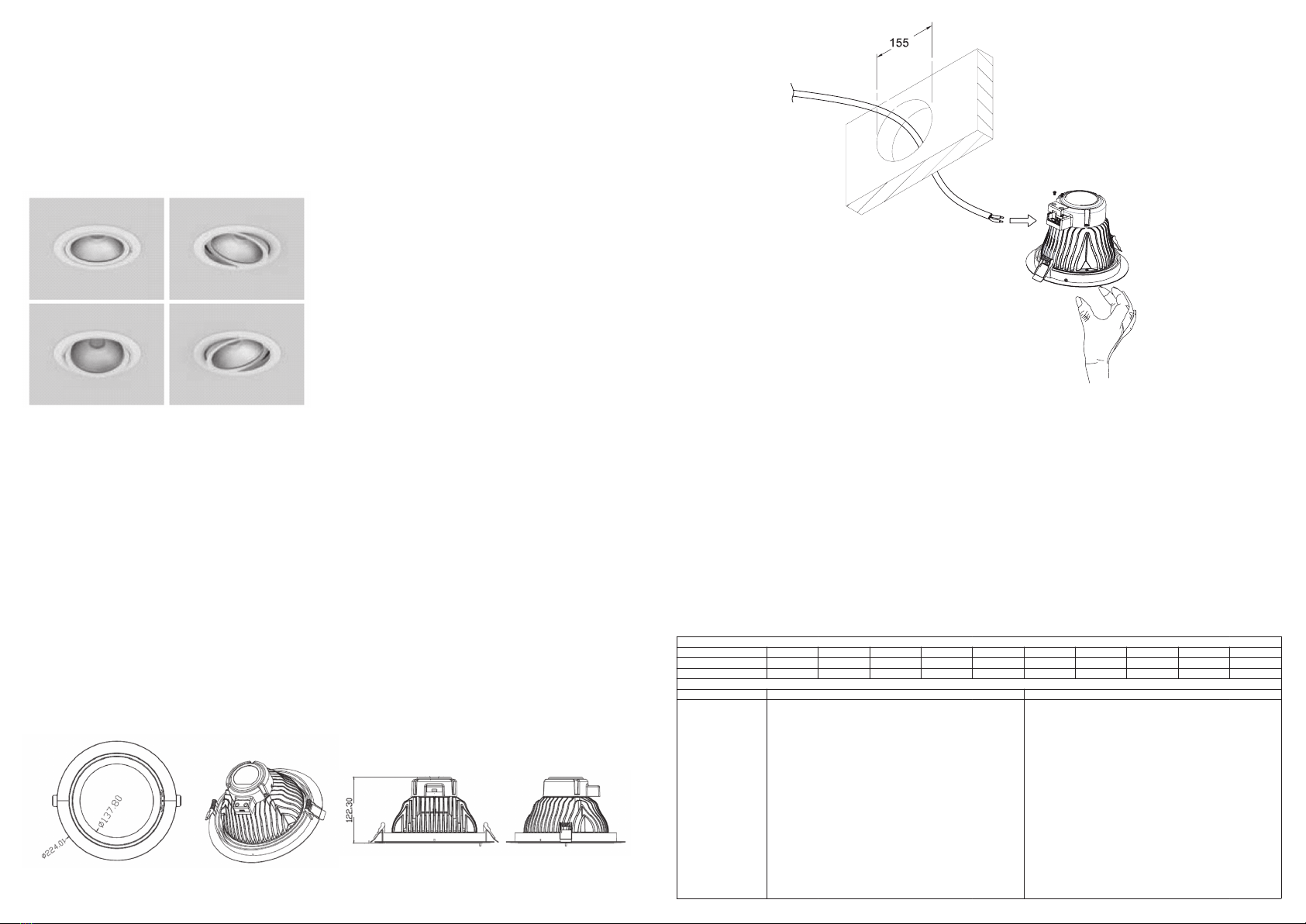

Installazione su controso󰀩tto / Ceiling installation
• Fare un foro di dimensioni come da speciche.
• Per evitare di essere colpiti da scariche elettriche, togliere sempre la tensione alla rete
• Rimuovere il coperchio posteriore e collegare il cavo di alimentazione al driver
• Tenere premute le molle di ssaggio e
inserire il proiettore nel foro praticato sul controso󰀩tto.
• Rilasciare le molle una volta che il proiettore sia entrato nell’apposito alloggiamento e spingerlo
per farlo incastrare più stabilmente.
• Controllare che il proiettore sia stato ssato correttamente.
• Accendere il proiettore per vericarne l’illuminazione.
• Drill a hole following the dimensions specied.
• To avoid electrical shock, the power must be cut o before installation.
• Remove the back cover and connect the power cord to the driver.
• Press and hold the xing springs and put the projector into the hole in the ceiling.
Release the springs after the projector is positioned in the slot and push it to make it more stable
• Make sure that the down light is xed properly.
• Turn on the downlight to verify the working.
Attenzione / Warning
• Non posizionare il proiettore vicino a una fonte di calore.
• La distanza minima tra il proiettore e la supercie da illuminare deve essere di 10 cm.
• Prima di collegare il proiettore all’alimentazione vericare che tutti i collegamenti siano stati
eseguiti correttamente.
• Non toccare i proiettori se ancora alimentati.
• Rispettare la tensione nominale di lavoro, altrimenti si potrebbero danneggiare.
• La manutenzione e l’installazione dovrebbe essere svolta da personale competente.
• Don’t place the downlight near heat sources.
• The minimum distance between the projector and the illuminated surface must be 10 cm.
• Before connecting the downlight to the power, verify that all connections have been made correctly.
• Don’t touch the downlight if connected at the power.
• To avoid electrical shock, provide power in according to the features.
• The installation and maintenance should be made from qualied personnels.
