Life 39.9ts030012c User manual

39.9TS030012C

39.9TS030012N

Dati Fotometrici/ Photometric Data:

Codici: 39.9TS030012C 39.9TS030012N

Potenza: Wattage: 12W

Temperatura di colore: Color Temperature: Bianca Calda / Warm white 3000K Bianca Naturale / Warm Natural 4000K

Flusso luminoso Luminous ux : 780 lm 850 lm

Angolo di di󰀨usione: Beam angle: BA 110°

Resa dei colori: CRI : RA 80

Dati Elettrici: / Electrical Data:

Trasformatore in dotazione Driver: Interno

Tensione di alimentazione

(Driver) Input Voltage (Driver): 220-240V~50/60Hz 65mA

Fattore di potenza Power Factor: >0.5

Dati Meccanici/ Mechanical data:

Temperature di utilizzo Working Temperature: -20°C a 40°C

Corpo Material: Termoplastica

Dimensione foro Hole size: Ø150/160mm

Dimensioni Sizes: Ø170x31,5mm

Peso Weight: 310g

FARETTO DA INCASSO - FLOOD

Downlight - Deckeneinbauleuchte - Foco empotrable

Attenzione: al ne di installare correttamente i faretti, leggere attentamente questo manuale utente e conservarlo.

Warning: To install correctly led down light, read carefully user manual and keep it.

Caratteristiche:

1. Alta luminosità con ottima e󰀩cienza e a󰀩dabilità

2. Stabilità della luminosità garantita da un ampio range di tensione

3. La struttura a poca profondità rende il design elegante

4. Si presta perfettamente per l’illuminazione di negozi, hotel, ristoranti, parcheggi, edici commerciali, ecc.

1. High lumen and high eciency.

2. Brightness stability guaranteed by a wide range of voltage.

3. Stylish design.

4. Mainly applicable to all types of indoor lighting and other lighting places.

Caratteristiche e speciche tecniche/ Features and specications:

Attenzione

- Questo prodotto deve essere installato da personale tecnico qualicato.

- La sostituzione o lo smontaggio deve essere eseguito da personale tecnico qualicato.

- Non aprire/manomettere il dispositivo.

- Il driver interno è non sostituibile, se si verica un guasto sul driver deve essere sostituito l’intero apparecchio.

- Non toccare il faretto se ancora alimentato. Rispettare la tensione nominale di lavoro, altrimenti si potrebbero vericare danni e/o guasti all’articolo.

- Non installare il faretto in ambienti poco ventilati.

- La sorgente luminosa di questo apparecchio è non sostituibile; quando la sorgente luminosa raggiunge il ne vita deve essere sostituito l’intero apparecchio.

Attention!

- This item must be installed by a qualied technician.

- Replacement and maintenance must be performed by a qualied technician.

- Make sure cables are properly connected and only after connecting them to the mains voltage.

- Don’t open / modify the device.

- The internal driver is not replaceable, if the fault occurs on the driver the entire device must be replaced.

- Do not touch the downlight if it is still powered. Comply with the nominal working voltage, otherwise damage and / or damage to the article could occur.

- Don’t install downlight in poorly ventilated

- The light source of this appliance is not replaceable; when the light source reaches the end of life, the whole luminaire must be replaced.

Ø 150/160mm

31,5mm170mm

120mm

Importato da: LIFE ELECTRONICS S.p.A.

Via Ra󰀨aele Leone, 3 – 95018 Riposto (CT)

www.life-electronics.com

Made in CHINA

Apparecchio di Classe II

Apparecchio nel quale la protezione contro la scossa elettrica non

si basa unicamente sull’isolamento principale, ma anche sulle

misure supplementari di sicurezza, quali il doppio isolamento

o l’isolamento rinforzato. Questi apparecchi non prevedono

dispositivi per la messa a terra, o non dipendono dalle condizioni

di installazione.

UGR

Apparecchio

Codice 39.9TS030012C

Nome FARETTO LED FLOOD DA INCASSO

Rilievo

Codice 39.9TS030012C

Nome FARETTO LED FLOOD DA INCASSO

Flusso Apparecchio 849.71 lm Potenza Apparecchio 12.70 W Efficacia 66.91 lm/W Rendimento 99.97%

Flusso Lampade 850.00 lm Valore Massimo 358.86 cd/klm Posizione H=-1.00 V=0.00 VH VH Asimmetrico

UGR

S = 0.250

Reflectancies

Ceiling/Cavity 0.7 0.7 0.5 0.5 0.3 0.7 0.7 0.5 0.5 0.3

Walls 0.5 0.3 0.5 0.3 0.3 0.5 0.3 0.5 0.3 0.3

WorkingPlane 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2

RoomDimensions ViewedCrosswise ViewedEndwise

x=2H y=2H 23.2 24.5 23.5 24.7 25.5 23.7 25.0 24.0 25.2 25.5

x=2H y=3H 24.7 25.9 25.0 26.2 27.1 25.4 26.5 25.7 26.8 27.1

x=2H y=4H 25.3 26.5 25.7 26.7 27.8 26.1 27.2 26.4 27.5 27.8

x=2H y=6H 25.4 26.4 25.7 26.7 28.2 26.6 27.6 26.9 27.9 28.2

x=2H y=8H 25.4 26.3 25.7 26.7 28.4 26.8 27.8 27.1 28.1 28.4

x=2H y=12H 25.3 26.3 25.7 26.6 28.5 26.9 27.9 27.3 28.2 28.5

x=4H y=2H 24.0 25.1 24.3 25.4 26.2 24.5 25.6 24.8 25.9 26.2

x=4H y=3H 25.7 26.6 26.0 26.9 27.9 26.3 27.3 26.7 27.6 27.9

x=4H y=4H 26.4 27.2 26.8 27.6 28.7 27.1 28.0 27.5 28.3 28.7

x=4H y=6H 26.5 27.2 26.9 27.6 29.3 27.8 28.5 28.2 28.9 29.3

x=4H y=8H 26.4 27.1 26.9 27.5 29.5 28.0 28.7 28.4 29.1 29.5

x=4H y=12H 26.4 27.0 26.9 27.4 29.6 28.2 28.8 28.6 29.2 29.6

x=8H y=4H 26.7 27.4 27.2 27.8 29.0 27.5 28.2 27.9 28.5 29.0

x=8H y=6H 26.9 27.4 27.3 27.8 29.7 28.3 28.8 28.7 29.2 29.7

x=8H y=8H 26.8 27.3 27.3 27.8 30.0 28.6 29.1 29.1 29.5 30.0

x=8H y=12H 26.8 27.2 27.3 27.7 30.2 28.8 29.2 29.3 29.7 30.2

x=12H y=4H 26.8 27.4 27.2 27.8 28.9 27.5 28.1 27.9 28.5 28.9

x=12H y=6H 26.9 27.4 27.4 27.8 29.7 28.3 28.8 28.8 29.2 29.7

x=12H y=8H 26.9 27.3 27.4 27.7 30.0 28.6 29.0 29.1 29.5 30.0

LITESTAR (c)OxyTech Srl www.oxytech.it Pagina 1

ACCESSORI / ACCESSORIES

39.9TS030012Z1 - Cornice

montaggio a plafone per faretto

39.9TS030012*

Apparecchio non idoneo ad essere ricoperto di materiale

termicamente isolante

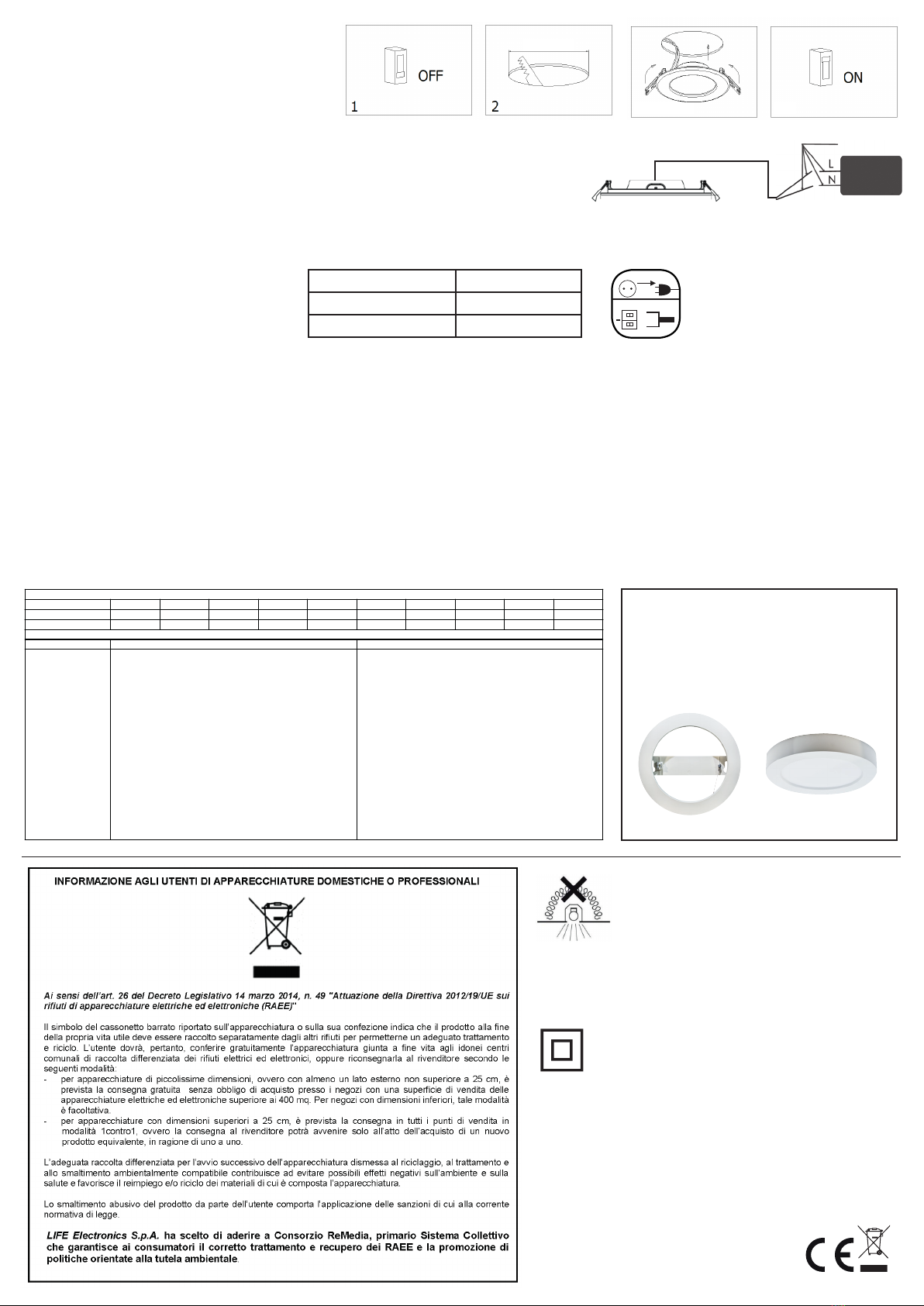

1) Prima di e󰀨ettuare l’installazione, togliere tensione alla linea di alimentazione.

1) Before installing, cut o the power.

2) Praticare un foro sul supporto delle dimensioni indicate sulla tabella

2) Drill a hole on the support of the sizes shown on the table.

3) Collegare Fase e Neutro del faretto ad una morsettiera protetta (non in dotazione).

3) Connect Phase and Neutral of the downlight to a protected terminal board (not supplied).

4) Piegare le molle di ssaggio di 180° ed introdurle all’interno del supporto.

4) Pull up spring clamps 180° before putting the down light into the hole.

5) Fissare il faretto al supporto (le molle lo sseranno saldamente).

5) Fix the downlight to the support (spring clamps x it securely)

6) Ristabilire la tensione alla linea di alimentazione 220-240Vac, 50/60Hz e testare il corretto funzionamento del faretto.

6) Turn on the power 220-240Vac, 50/60Hz and test downlight.

Il dispositivo è in Classe II, quindi non necessita della messa a terra, ma per assicurare un adeguato doppio isolamento su tutta la linea di alimenta-

zione utilizzare un cavo gommato, avente una sezione compresa fra 1,5mm2 e 2,5mm2. Sguainare i li conduttori del cavo di alimentazione elettrica

solo della porzione di conduttore che entrerà all’interno della morsettiera protetta, prestando attenzione alla fuoriuscita dei trefoli che potrebbero

causare corto circuiti.

The device is in Class II, so it does not need to be grounded, but to ensure adequate double insulation along the entire power line use a rubberized cable,

having a section between 1.5mm2and 2, 5mm2. Strip the conductor wires of the power supply cable only of the conductor portion that will enter the protected
