Lighting Technologies DLG Series User manual

DLG
Паспорт
Паспорт
Төлқұжат
Manual

Наименование
Артикул
Номин. мощность,
Вт
Коэф. мощности,
не менее
Цоколь
КПД опт. сист., %
Найменування
Артикул
Номін.потужність,
Вт
Коеф. Потужності,
не менше
Цоколь
ККД опт. сист. %
Атауы
Артикул
Номинал қуаты, В
Қуат
коэффициенті,
кем емес
Іргесі
ПӘК-оптикалық
жүйесі. %
Name
Article
Rated Power, W
Power factor, not
less
Base type
Optical system
efficiency, %
DLG 113 HF
1183000030
13
> 0,96
G24q-1
67
DLG 118 HF
1183000100
18
G24q-2
47
DLG 118 HF ES1
1183000110
DLG 126 HF
1183000150
26
G24q-3
DLG 132
1183000220
32
GX24q-3
DLG 132 ES1
1183000230
> 0,85
DLG 213 HF
1183000260
26
> 0,96
G24q-1
DLG 218 HF
1183000320
36
G24q-2
DLG 218 HF ES1
1183000330
DLG 226 HF
1183000420
52
G24q-3
DLG 226 HF ES1
1183000430
DLG 232
1183000500
64
GX24q-3
DLG 232 ES1
1183000510
Примечания:
-
Допуск на указанные номинальные значения мощности ±5%.
-
Допуск на указанное номинальное значение массы ±10%.
-
Светильники рассчитаны для работы в сети переменного тока 230-240 В, 50-60 Гц (±0,4
Гц).
-
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных
помех.
-
Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
-
Для светильников с блоком резервного питания: Батарея поддерживает работу
светильника не менее «см. таблицу».
-
Световой поток в аварийном режиме составляет «см. таблицу».
2

Время раб. в ав.
реж.
Световой поток в
аварийном
режиме
Масса, кг
Длина(А), мм
Высота(С), мм
Установочный
размер (D), мм
Час роботи в
аварійному
режимі
Світловий потік в
аварійному
режимі
Маса, кг
Довжина (А), мм
Висота (С), мм
Установчий
розмір (D),мм
Апаттық режимде
жұмыс уақыты
Апаттық
режимжегі жарық
ағыны
Cалмағы, кг
Ұзындығы (A), мм
Биіктігі (С), мм
Орнату өлшемі
(D),мм
Emergency state
operation time
Luminous flux in
emergency state
Weight, kg
Length (A), mm
Heigth (С), mm
Setting dimension
(D),mm
-
-
0,8
198
126
180
0,68
135
4
9%
2
126
-
-
1,05
236
148
218
1
3
11%
2
-
-
0,8
198
126
180
4
9%
2
-
-
1
236
148
218
3
13%
2
-
-
1,1
3
11%
2
-
Световой поток в аварийном режиме, указанный в %, является процентным содержанием
от номинального потока.
-
Световой поток светильника определяется типом установленной лампы.
-
Климатическое исполнение УХЛ4* соответствует ГОСТ 15150-69, нижнее рабочее
значение окружающего воздуха +5ºС.
-
Степень IP соответствует ГОСТ 14254-96.
-
Тип рассеивателя: Стекло.
-
Тип лампы: КЛЛ - Компактная люминесцентная лампа
-
Подробнее об указанных в таблице размерах светильника смотрите в разделе
"Габаритные и установочные размеры светильника".
3

Примітка:
-
Допуск на вказані номінальні значення потужності ±5%.
-
Допуск на вказане номінальне значення маси ±10%.
-
Світильники розраховані для роботи в мережі змінного струму 230-240 В (± 10%), 50-60 Гц
(± 0,4 Гц).
-
Мережа живлення повинна бути захищена від комутаційних та грозових імпульсних
перешкод.
-
Якість електроенергії повинна відповідати ГОСТ 13109-97.
-
Для світильників з блоком резервного живлення: Батарея підтримує роботу світильника не
менше «см. таблицю».
-
Світловий потік в аварійному режимі складає «див. таблицю ».
-
Світловий потік в аварійному режимі, зазначений в%, являється процентним вмістом від
номінального потоку.
-
Світловий потік світильника визначається типом встановленої лампи.
-
Кліматичне виконання УХЛ4* відповідає ГОСТ 15150-69, нижнє робоче значення
навколишнього повітря +5ºС.
-
Ступінь IP відповідає ГОСТ 14254-96.
-
Тип розсіювача:Cкло.
-
Тип лампи: КЛЛ -Компактна люмінесцентна лампа
-
Детальніше про зазначені в таблиці розміри світильника дивіться в розділі "Габаритні та
установочні розміри світильника".
Ескертулер:
-
±5% көрсетілген номиналды қуаттылығының мәндеріне рұқсат.
-
±10% салмақтығы, көрсетілген жарық ағының номиналды мәндеріне рұқсат.
-
Шамшырақтар 230-240 В (±10%), 50-60 Гц (±0,4 Гц) айнымалы тоқ желісінде жүйесінде
жұмыс жасауға есептелінген.
-
Kуаттандыру желісі коммуникациялық және найзағай кедергілерінен қорғанылуы тиіс.
-
Электр энергиясының сапасы ГОСТ 32144-2013 сәйкес келу керек.
-
Резервтік қуаттандыру блогы бар шамшырақтар үшін: Батарея шамшырақтың
қамтамасыз жұмысын кемінде «кестені қараңыз».
-
Апаттық режимде жарық ағыны құрайды "кестені қараңыз".
-
% көрсетілген апаттық режимдегі жарық ағыны номинал ағынның пайыздық мөлшері
болып табылады.
-
Шамшырақтың жарық ағыны белгіленген шамдар түрімен анықталады.
-
Ауа райының мәні ОСК4* 15150-69 МЕМСТ-іне , қоршаған ауаның төмен жұмыс мәні
+5ºС.
-
Қорғау дәрежесі IP, МЕМСТ 14254-96 сәйкес келеді.
-
Қорғаныш шыны түрі:Шыны.
-
Шам түрлері :КЛЛ - Ықшам люминисцентті шам
-
Кестеде көрсетілген шамдалдың өлшемдері туралы толығырақ мәліметті "Шамдалдың
габариттік және орнату өлшемдері" бөлімінен қараңыз.
Notes:
-
Rated power tolerance ±5%.
-
Weight tolerance ±10%.
-
The luminaries are made to be powered from АC 230-240 V (±10%), 50-60 Hz (±0.4 Hz).
-
The supply mains have to be protected from communication and electric impulse noise.
-
Mains power quality must comply with GOST 32144-2013.
-
For luminaries with backup power supply unit: The battery will power the luminaire for at least
“see table”.
4

-
Luminous flux in emergency mode “see table”.
-
Luminous flux in emergency mode shown in %, is percentile part of nominal value.
-
Luminaire’s luminous flux depends on lamp type installed.
-
Climatic version Clm App4* according to GOST 15150-69, lowest operating temperature of
surrounding air +5ºС.
-
The luminaire corresponds to the ingress protection class IP according to IEC 60529.
-
Diffuser type:Glass.
-
Lamp type:КЛЛ - Compact fluorescent lamp
-
For further information regarding luminaire's dimensions shown in table see "Overall and
installation dimensions" section.
5

ПАСПОРТ
Комплект поставки
-
Светильник, шт - 1
-
Паспорт, шт - 1
-
Упаковка, шт - 1
Назначение и общие све ения
-
Светильник встраиваемый, предназначен для общего освещения
административно-общественных и производственных помещений.
-
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности
низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость
технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и
ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока).
Указания по технике безопасности
-
Не производить никаких работ со светильником при поданном на
него напряжении.
-
Запрещается эксплуатация светильника без защитного
заземления.
-
Запрещается эксплуатация светильника с поврежденным
рассеивателем.
-
Запрещается самостоятельно производить разборку, ремонт или
модификацию светильника. В случае возникновения
неисправности необходимо сразу отключить светильник от
питающей сети.
-
Светильник прошел высоковольтное испытание на электрическую
прочность изоляции на основании требований ГОСТ Р МЭК
60598-1-2011
-
Запрещается накрывать светильник теплоизолирующим
материалом.
Правила эксплуатации и установка
Эксплуатация светильника должна производиться в соответствии с «Правилами
технической эксплуатации электроустановок потребителей». Установку, чистку светильника
и замену компонентов производить только при отключенном питании. Очистку
рассеивателя светильника производить по мере его загрязнения, мягкой тканью,
смоченной в мыльном растворе.
6

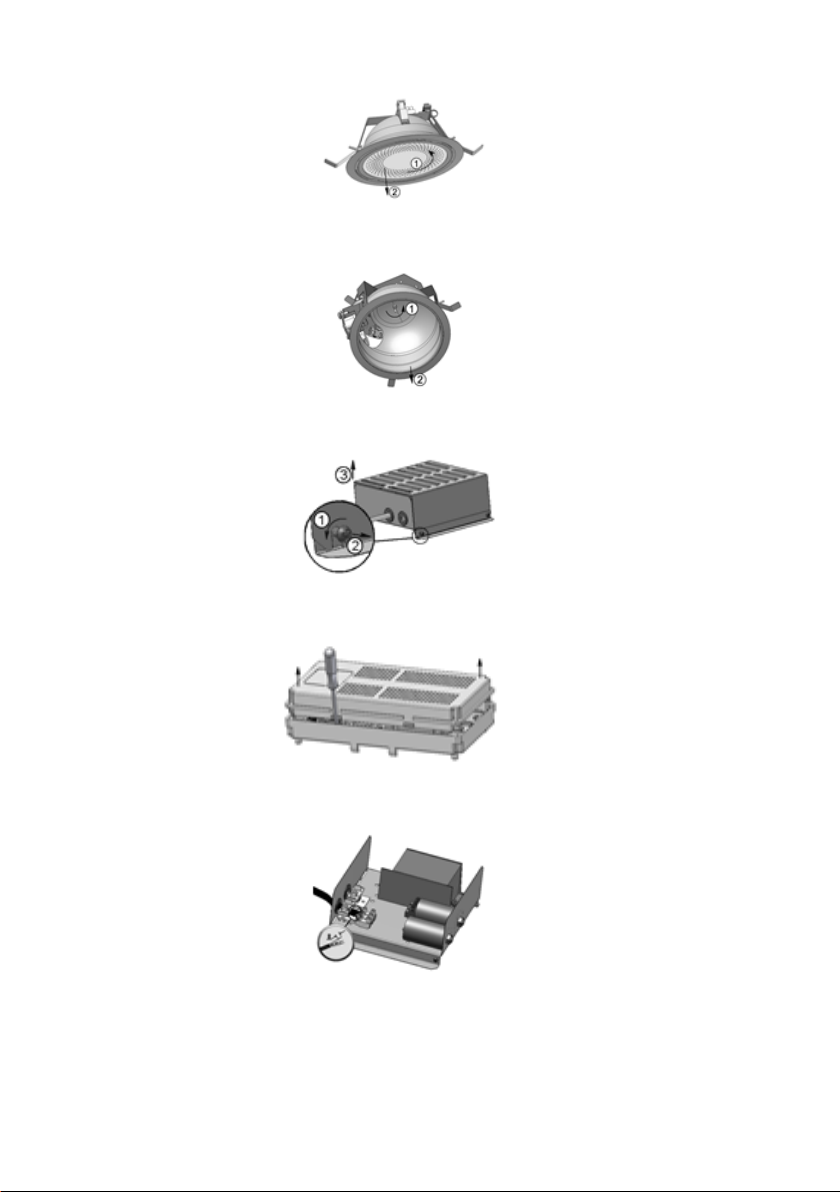

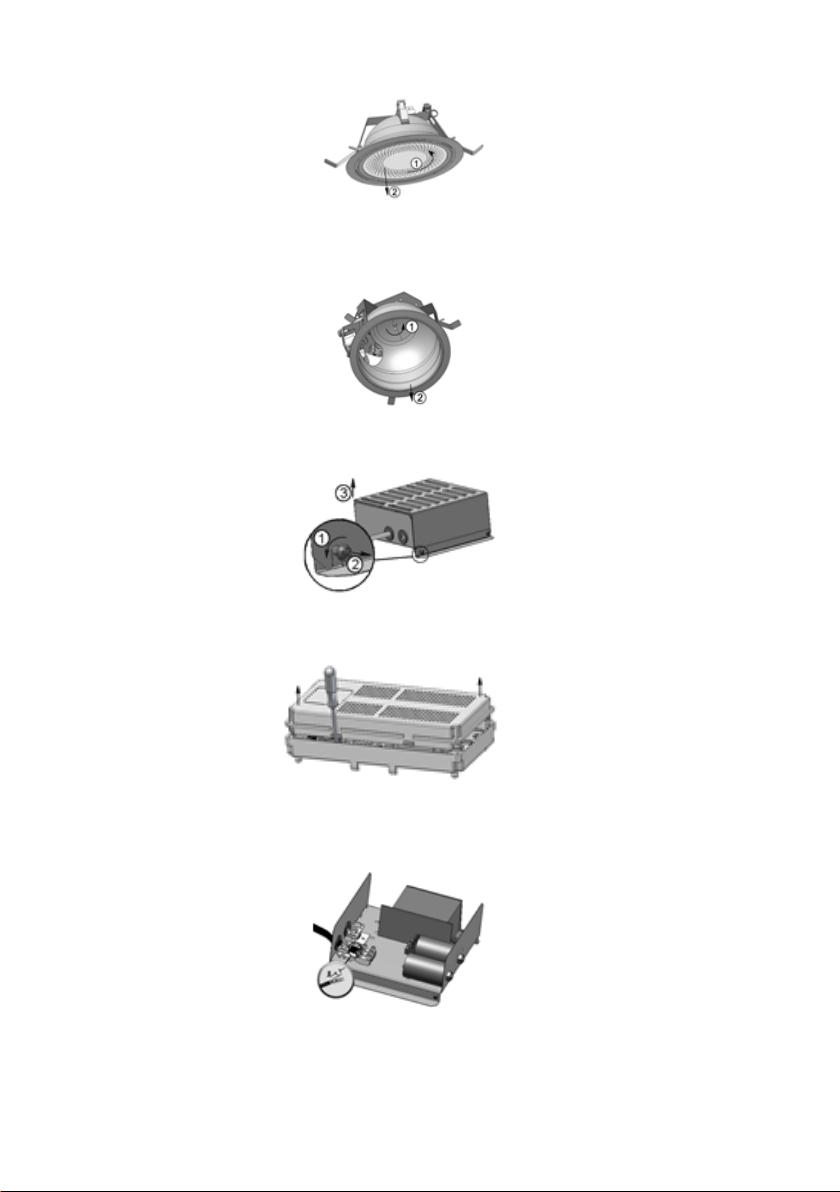

1. Распаковать светильник. Снять с него рассеиватель (защитное стекло).
2. Снять отражатель (для моделей, у которых монтажные кронштейны крепятся на винтах).
3. Электрическое соединение.
3.1. Для моделей с выносным блоком (двухламповые светильники).
3.1.1. Открыть выносной блок.
3.1.2. Пластиковый бокс.
3.1.3. Провести сетевой провод через отверстие в выносном блоке, затем через кабельный
зажим и подключить к клеммной колодке в соответствии с указанной полярностью.
7

3.2. Для моделей без выносного блока (одноламповые светильники).
3.2.1. Сетевой провод провести через кабельный зажим и подключить к клеммной колодке
в соответствии с указанной полярностью (клеммная колодка находится на корпусе
светильника).
4. Вставить лампу (лампы). Затем установить рассеиватель.
5. Для светильников с блоком резервного питания: подключить сетевые провода к L1, N1 в
соответствии с указанной полярностью (или непосредственно к контактным зажимам
лампового патрона). Подключить к контактным зажимам L2, N2 питающие провода,
обеспечивающие непрерывный заряд батареи.
6. Проверочное испытание при помощи устройства TELEMANDO.
Существует возможность проведения проверочного испытания при помощи подключения
устройства TELEMANDO (TM): При наличии питания нажатием кнопки ON (ВКЛ.)
(на устройстве Telemando) светильник переходит в аварийный режим и будет работать в
этом режиме до тех пор, пока не будет отпущена кнопка ON (ВКЛ.).
Устройство Telemando может обслуживать до 35 светильников (см. схему подключения).
Кнопка OFF не используется.
7. Подключение устройства дистанционного тестирования и управления аварийным
освещением TELEMANDO производить жестким одножильным проводом сечения 1-1,5 мм
и максимальной длиной 250 м. При подключении устройства строго соблюдать полярность
согласно электрической схемы. Контакт «+» устройства TELEMANDO подключать к
контакту «+»ТМ на блоке аварийного питания, контакт «-» устройства TELEMANDO
подключать к контакту «-»ТМ на блоке аварийного питания.

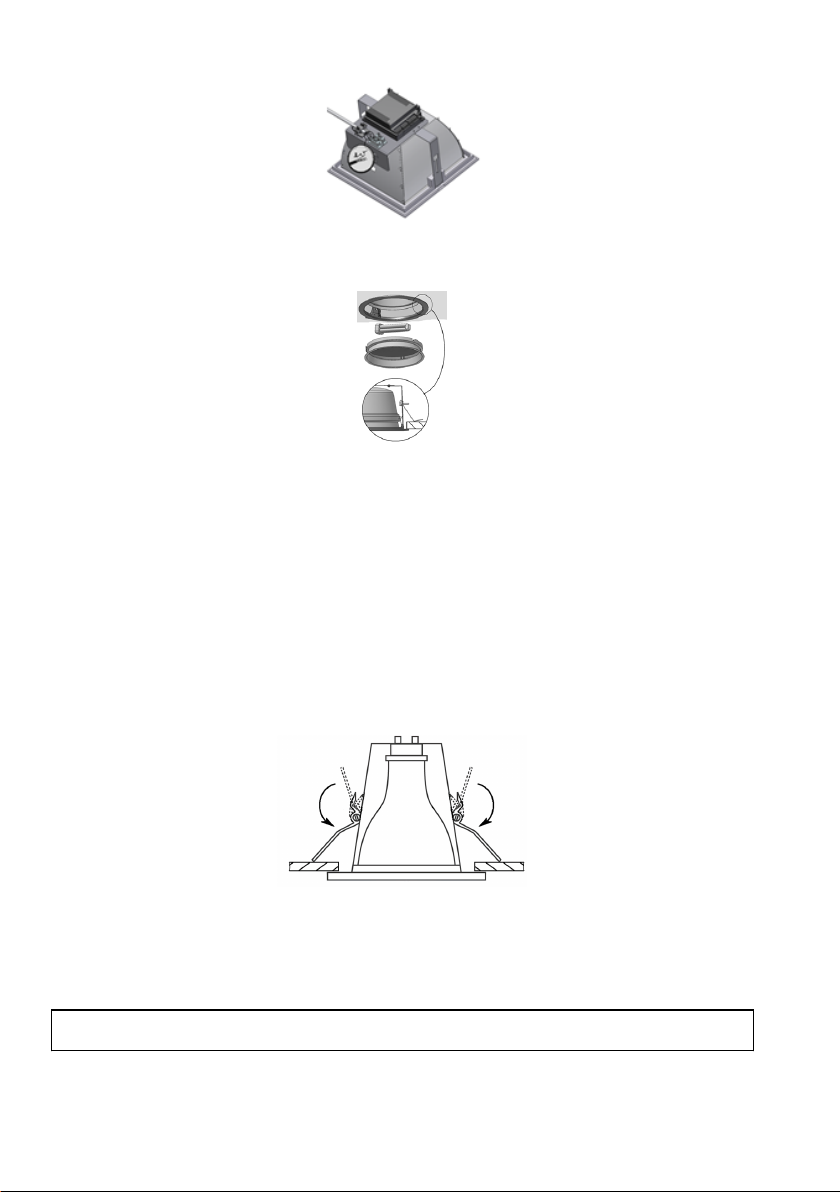

8. Установить светильник в заранее подготовленное отверстие в подвесном потолке.
9. Установить отражатель (при наличии) и вставить лампу (лампы).
10. Закрепить рассеиватель (рамку), защелкнув его в корпусе с помощью пружин (выносное
стекло – с помощью винтов или пружин).
11. Схема внутренних электрических соединений приведена на корпусе ЭПРА.
12. Между корпусом светильника и потолком ниши должен быть
обеспечен воздушный промежуток не менее 25 мм.
Установку и подключение светильника должен выполнять специалист
–электромонтажник, соответствующей квалификации.
8

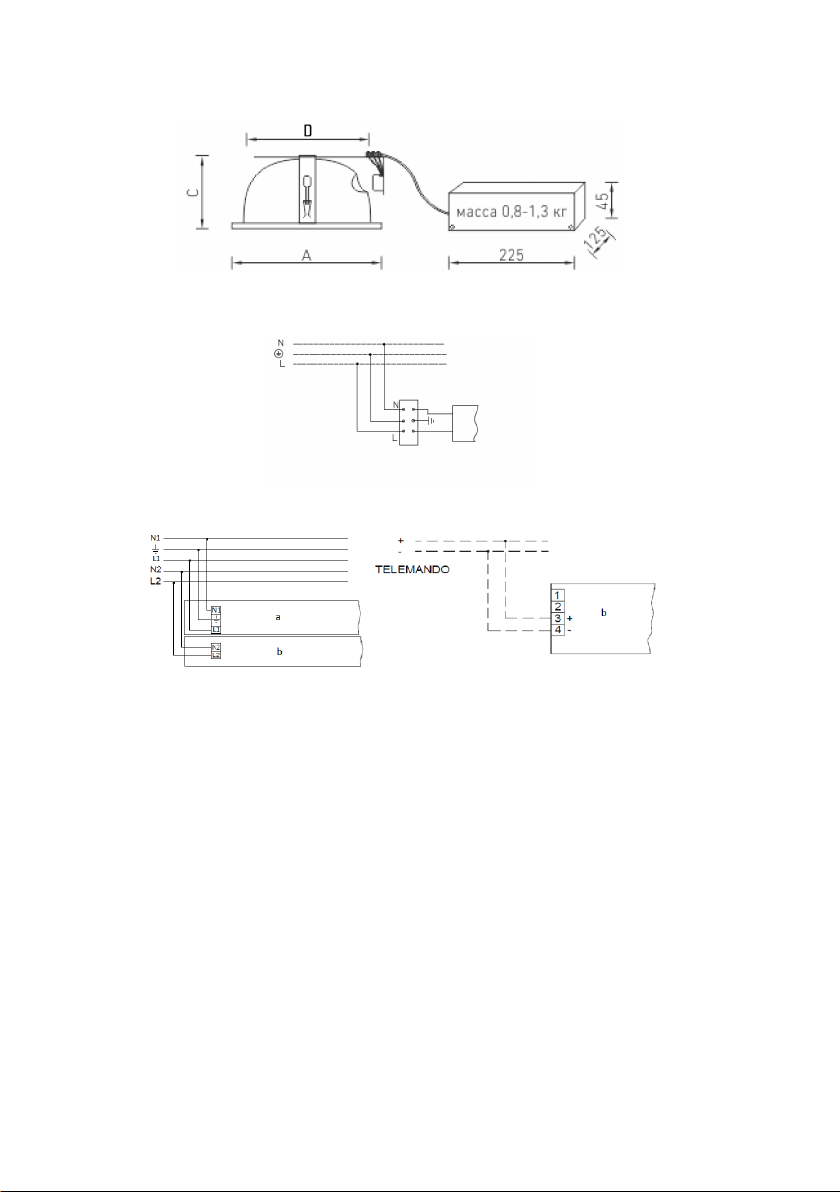

Габаритные и установочные размеры светильника
1.
Схема по ключения
1. Схема подключения светильника к питающей сети.
2. Схема подключения светильника к питающей сети с блоком резервного питания (на рис.
а - светильник, b - блок резервного питания).
Гарантийные обязательства
-
Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник,
вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в
течение гарантийного срока.
-
Светильник является обслуживаемым прибором. При установке светильника необходимо
предусмотреть возможность свободного доступа для его обслуживания или ремонта.
Завод-производитель не несет ответственности и не компенсирует затраты, связанные со
строительно-монтажными работами и наймом специальной техники при отсутствии
свободного доступа к светильнику для его обслуживания или ремонта.
-
Гарантийный срок – 36 месяцев с даты поставки светильника.
-
Гарантийные обязательства не признаются в отношении изменения оттенков окрашенных
поверхностей и пластиковых частей в процессе эксплуатации.
-
Гарантийный срок на блоки резервного питания (поставляемые в комплекте с
аккумуляторной батареей), а также на компоненты систем управления освещением
(поставляемые без светильников), составляет 12 (двенадцать) месяцев с даты поставки.
-
Для ламповых светильников гарантийные обязательства не распространяются на лампы
и иные источники света (в комплект Товара не входят), а также стартеры для
люминесцентных ламп.
-
Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от
заявляемого номинального светового потока, значение коррелированной цветовой
температуры и область допустимых значений коррелированной цветовой температуры в
течение гарантийного срока - согласно приведенным в ГОСТ Р 54350.
9

-
Гарантия сохраняется в течение указанного срока при условии, что сборка, монтаж и
эксплуатация светильников производится специально обученным техническим
персоналом и в соответствии с паспортом на изделие.
-
Срок службы светильников в нормальных климатических условиях при соблюдении
правил монтажа и эксплуатации составляет:
8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых
изготовлены из полимерных материалов.
10 лет – для остальных светильников.
-
Производитель оставляет за собой право на внесение изменений в конструкцию изделия
улучшающие потребительские свойства. Кроме того, производитель не несет
ответственности за возможные опечатки и ошибки, возникшие при печати.
Сви етельство о приемке
Светильник соответствует ТУ 3461-002-44919750-12 и признан годным к эксплуатации.
Светильник сертифицирован.
Дата выпуска ________________________________________________________________
Контролер ___________________________________________________________________
Упаковщик __________________________________________________________________
Адрес завода-изготовителя: 390010, г. Рязань, ул. Магистральная д.11-а.
Дата продажи ________________________________________________________________
Штамп магазина
Более подробную информацию Вы можете найти на нашем сайте www.LTcompany.com
Телефон бесплатной горячей линии 8 800 333-23-77
10

ПАСПОРТ
Комплект поставки
-
Світильник, шт - 1
-
Паспорт, шт - 1
-
Упаковка, шт - 1
Призначення та загальні ві омості
-
Світильник вбудовуваний, призначений для загального освітлення
адміністративно-громадських та виробничих приміщень.
-
Світильник відповідає вимогам безпеки "Технічного регламенту безпеки низьковольтного
електричного обладнання", "Технічного регламенту з електромагнітної сумісності
обладнання", ДСТУ EN 55015:2014 та ДСТУ 3680-98.
Вказівки з техніки безпеки
-
Не проводити ніяких робіт зі світильником при поданій на нього
напрузі.
-
Забороняється експлуатація світильника без захисного
заземлення.
-
Забороняється експлуатація світильника з пошкодженим
розсіювачем.
-
Забороняється самостійно здійснювати розбирання, ремонт або
модифікацію світильника. У випадку виникнення несправності
необхідно одразу відключити світильник від мережі живлення.
-
Світильник пройшов високовольтне випробування на електричну
міцність ізоляції на основі вимог ГОСТ Р МЕК 60598-1-2011.
-
Забороняється накривати світильник теплоізоляційним
матеріалом.
Правила експлуатації та установка
Експлуатація світильника повинна проводитися відповідно до «Правил технічної
експлуатації електроустановок споживачів».
Установку, чистку світильника та заміну компонентів проводити тільки при відключеному
живленні. Чистку розсіювача світильника виконувати в міру його забруднення, м'якою
тканиною, змоченою в мильному розчині.
11

1. Розпакувати світильник. Зняти з нього розсіювач (захисне скло).
2. Зняти відбивач (для моделей, у яких монтажні кронштейни кріпляться на гвинтах).
3. Електричне з'єднання.
3.1. Для моделей з виносним блоком (дволампове світильники).
3.1.1. Відкрити виносної блок.
3.1.2. Пластиковий бокс.
3.1.3. Провести мережний провід через отвір в виносному блоці, потім через кабельний
затиск і підключити до клемної колодки відповідно до зазначеної полярності.
12

3.2. Для моделей без виносного блоку (однолампові світильники).
3.2.1. Мережевий провід провести через кабельний затиск і підключити до клемної колодки
відповідно до зазначеної полярності (клемна колодка знаходиться на корпусі світильника).
4. Вставити лампу (лампи). Потім встановити розсіювач.
5. Для світильників з блоком резервного живлення: підключити мережеві дроти до L1, N1
відповідно до зазначеної полярністю (або безпосередньо до контактних затискачів
лампового патрона). Підключити до контактних затискачів L2, N2 проводи живлення, що
забезпечують безперервний заряд батареї.
6. Перевірочне випробування за допомогою пристрою TELEMANDO.
Існує можливість проведення перевірочного випробування за допомогою підключення
пристрою TELEMANDO (TM): При наявності живлення натисканням кнопки ON (ВКЛ.) (На
пристрої Telemando) світильник переходить в аварійний режим і буде працювати в цьому
режимі до тих пір, поки не буде відпущена кнопка ON (ВКЛ.).
Пристрій Telemando може обслуговувати до 35 світильників (див. схему підключення).
Кнопка OFF не використовується.
7. Підключення пристрою дистанційного тестування та управління аварійним освітленням
TELEMANDO виробляти жорстким одножильним проводом перетину 1-1,5 мм і
максимальною довжиною 250 м. При підключенні пристрою суворо дотримуватись
полярності згідно електричної схеми. Контакт «+» пристрою TELEMANDO підключати до
контакту «+» ТМ на блоці аварійного живлення, контакт «-» пристрою TELEMANDO
підключати до контакту «-» ТМ на блоці аварійного живлення.
8. Встановити світильник в заздалегідь підготовлений отвір в підвісній стелі.
9. Установити відбивач (при наявності) і вставити лампу (лампи).
10. Закріпити розсіювач (рамку), защелкнув його в корпусі за допомогою пружин (виносне
скло - за допомогою гвинтів або пружин).
11. Схема внутрішніх електричних з'єднань наведена на корпусі ЕПРА.
12. Між корпусом світильника і стелею ніші повинен бути забезпечений повітряний проміжок
не менше 25 мм.
Установку п дключення св тильника повинен виконувати фах вець -
електромонтажник, в дпов дної квал ф кац ї.
13

Габаритні та установочні розміри світильника
1.
Схема пі ключення
1. Схема підключення світильника до мережі живлення.
2. Схема підключення світильника до мережі живлення з блоком резервного живлення: (на
мал. a - світильник, b - блок резервного живлення).
Гарантійні обов’язки
-
Завод-виробник зобов’язується безкоштовно відремонтувати чи замінити світильник, який
вийшов з ладу не з вини покупця за умов нормальної експлуатації та при дотриманні
правил монтажу протягом гарантійного терміну.
-
Світильник є обслуговуючим приладом. При установці світильника необхідно передбачити
можливість вільного доступу для його обслуговування або ремонту. Завод-виробник не
несе відповідальності та не компенсує витрати, пов'язані з будівельно-монтажними
роботами та наймом спеціальної техніки при відсутності вільного доступу до світильника
для його обслуговування або ремонту.
-
Гарантійний термін - 36 місяців з дати поставки світильника.
-
Гарантійні зобов'язання не визнаються щодо зміни відтінків пофарбованих поверхонь та
пластикових частин в процесі експлуатації.
-
Гарантійний термін на блоки резервного живлення (поставляються в комплекті з
акумуляторною батареєю), а також на компоненти систем управління освітленням (що
поставляються без світильників), становить 12 (дванадцять) місяців з дати поставки.
-
Для лампових світильників гарантійні зобов'язання не поширюються на лампи та інші
джерела світла (до комплекту Товару не входять), а також стартери для люмінесцентних
ламп.
-
Світловий потік протягом гарантійного терміну зберігається на рівні не нижче 70% від
заявленого номінального світлового потоку, значення корелятивною колірної температури
та область допустимих значень корельованих колірної температури протягом гарантійного
терміну - згідно з наведеними в ГОСТ Р 54350.
14

-
Гарантія зберігається протягом зазначеного строку за умови, що зборка, монтаж і
експлуатація світильників проводиться спеціалізованим технічним персоналом і
відповідно до паспорта на виріб.
-
Термін служби світильників в нормальних кліматичних умовах при дотриманні правил
монтажу та експлуатації становить:
8 років - для світильників, корпус та/або оптична частина (розсіювач) яких виготовлені з
полімерних матеріалів.
10 років - для інших світильників.
-
Виробник залишає за собою право на внесення змін в конструкцію виробу що покращують
споживчі властивості. Крім того, виробник не несе відповідальності за можливі опечатки
та помилки, що виникли при друку.
Штамп магазину
Більш детальну інформацію Ви можете знайти на нашому сайті www.LTcompany.com
Телефон безкоштовної гарячої лінії 0038 044 364 2424
15

ТӨЛҚҰЖАТ
Жеткізілім жиынтығы
-
Шамдал, дана - 1
-
Төлқұжат, дана - 1
-
Орам, дана - 1
Мін етті және жалпы мәліметтер
-
кірістірілетін Шамдал, әкімшілік-қоғамдық және өндірістік үй-жайларды жалпы
жарықтандыру үшін арналған.
-
Шамшырақ КО ТР 004/2011 "төмен вольтті жабдықтардың қауіпсіздігі туралы", ТР ТС
020/2011 "техникалық құралдардың Электромагниттік үйлесімділігі", МЕМСТ CISPR
15-2004 ( индустриялық бөгеуілдерден кернеуі) және МЕМСТ Р 51317.3.2-2006
(гармониялық тоқ құраушылары) талаптарына сәйкес келеді.
Мін еті және жалпы мәліметтер
-
Тоқ жүйесінде кернеу берген кезде шамшашырақпен ешқандай
жұмыс жүргізуге болмайды.
-
Қорғаныс жерге қосу қамтамасыз етілмеген шамшырақты
эксплуатациялауға тыйым салынады.
-
Шашыратқышы бүлінген шамшырақты эксплуатациялауға тыйым
салынады.
-
Шамшырақты өз бетіңізбен бөлшектеуге, жөндеуге немесе
өзгертуге тыйым салынады. Ақаулық болған жағдайда
шамшырақты қуат көзінен дереу ажырату керек.
-
Шамшырақ оқшаулауыштығының жоғарғы кернеулі токты
өткізбейтіні оқшаулау қабатын тексеру сынағында дәлелденді
және МЕМСТ Р МЭК 60598-1-2011 талаптарына сай.
-
Шамшырақты жылуоқшаулағыш матамен жабуға тыйым
салынады.
Пай алану және орнату қон ыру ережелері
Шамшырақтың пайдалану "Тұтынушылардың электр қондырғыларын техникалық пайдалану
ережелеріне " сәйкес келу керек.
Орнату, шамды тазалау және компоненті ауыстыру тек тоқтан ажыратылған кезде жүргізуге
болады. Шамшырақтың шашыратқышын ластанған сайын сабын ерітіндісінде суланған
жұмсақ матамен тазалау қажет.
16

1. Шамшырақты ашу керек. Одан шашыратқышты алу керек (қорғаныс шынысын).
2. Шаңылдыорғышты алу керек (монтаждау тіреуіштері бұрандаларға бекітілетін модельдер
үшін).
3. Электрлік жалғау.
3.1. Шығып тұратын блоктары бар модельдер үшін (екі шамды шамшырақтар).
3.1.1. Шығып тұратын блокты ашу керек.
3.1.2. Пластик бокс.
3.1.3. Шығарылатын блоктағы саңылау арқылы одан кейін кабельдік қысқыш арқылы
желілік сымды жүргізіп және көрсетілген поляризацияға сәйкес клеммалы қалыпқа қосу
керек.
17

3.2. Шығарылатын блогы болмайтын модельдер үшін (бір шамды шамшырақтар).
3.2.1. Желілік сымды кабельдік қысқыш арқылы өткізіп және көрсетілген поляризацияға
сәйкес клеммалы қалыпқа қосу керек (клеммалы қалып шамшырақ корпусында болады).
4. Шамды (шамдарды) бекіту керек. Одан кейін шашыратқышты орнату керек.
5. Резервті қоректендіру блогы бар шамшырақтар үшін: желілік сымдарды L1-ге, N1
көрсетілген поляризациямен (немесе тікелей шам патронының контактілік қысқыштарына)
жалғау керек. L2, N2 контактілік қысқыштарға батареяның үздіксіз зарядталуын қамтамасыз
ететін қоректендіруші сымдарды жалғау керек.
6. TELEMANDO құрылғыны пайдаланып, тексеру СЫНАҚТАРЫН өткізу TELEMANDO (TM)
құрылғыны қосу арқылы тексеру сынағын өткізу мүмкіндігі бар. ON (Қосу) түймені
(Telemando құрылғысында) басқанда қуат көзі пайда болса, шамдал апаттық режиміне
қосылып, ON (Қосу) түймені қайтадан басқанша осы режимінде жұмыс істей береді.
Telemando құрылғысы 35 шамдалдарға (қосылу сұлбасын қараңыз) қызмет көрсете алады.
OFF (өшіру) түймесі пайдаланылмайды.
7. Апаттық жарықтандыруды қашықтықта сынау және бақылау TELEMANDO құрылғысын
қатты бір тамырлы, қимасы 1-1,5 мм және максималды ұзындығы 250 м сыммен қосу қажет.
Құрылғысын қосқан кезде таңбаламада белгіленген полярлықты қатаң
8. Аспалы төбеге алдын ала дайындалған саңылауға шамшырақтарды орнату керек.
9. Шағылдырғышты (болған жағдайда) орнатып және шамды (шамдарды) орнату керек.
10. Серіппенің көмегімен (шығып тұратын шыныны - бұранда немесе серіппе көмегімен)
корпусқа бекітіп, шашыратқышты (жақтауды) бекіту керек.
11. Ішкі электрлік жалғау сызбалары ЭІРА корпусында келтірілген.
12. Шамшырақ корпусы мен төбедегі ойық арасында кем дегенде 25 мм ауа аралығы
қамтамасыз етілуі керек.
Шамшырақты орнату және қосу жұмыстарын маман - б л кт л г сәйкес
электрмонтаждаушы орындауы керек.
18

Шамшырақтың габариттік және орнату өлшем ері
1.
Қосу сызбасы
1. Шамдалдың қуаттандыру желісіне қосылу сызбасы.
2. Шамдалдың резервтік қуаттандыру блогы бар қуаттандыру желісіне қосылу сызбасы
(суретте а - шамдал, b - резервтік қуаттандыру блогы).
Кепіл ік мін еттемелері
-
Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері
сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз
жөндеуге немесе алмастыруға міндеттенеді.
-
Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның
еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету
қажет. Өндіруші-зауыт шамшырақтың техникалық қызмет көрсету немесе жөндеу
жұмыстарын өткізу үшін шамшыраққа еркін қол жеткізу болмаған кезде құрылыс
жұмыстары немесе арнайы жабдықтарды жалдауға байланысты шығындарды өтемейді
және оған жауапты емес.
-
Кепілдік мерзімі - шамшырақ жеткізілген күннен бастап 36 ай.
-
Кепілдік міндеттері эксплуатация барысында боялған беттің және пластик беттердің
өзгеруіне орындалмайды.
-
Резервтік қоректендіру блоктарының (аккумулятор батареясымен жинақта жеткізілетін),
сонымен бірге жарықтандыруды басқару жүйесінің құраушыларының кепілдік мерзімі
жеткізілген күннен бастап 12 (он екі) айды құрайды.
-
Шамдары бар шамшырақтарға (тауар жиынтығына кірмейді) жарық көзінің басқа
түрлеріне, сондай-ақ, люминесцентті шамдар үшін арналған стартерлерге кепілдік
берілмейді.
19

-
Жарық ағыны кепілдік мерзімінің барысында ұсынылатын номинал жарық ағынынан 70%
төмен емес деңгейінде сақталады, кепілдік мерзімінің барысанда өзгертілген түс
температурасының мәні және өзгертілген түс температурасының рұқсат етілген
мәндерінің аумағы - ГОСТ Р 54350 келтірілген мәндерге сәйкес.
-
Жинақтау, қондыру және қызмет көрсетуі өнімге берілген төлқұжатқа сәйкес келетін
болса, кепілдік көрсетілген мерзімге дейін сақталынады.
-
Қалыпты климаттық жағдайда монтаж және эксплуатация ережелерін орындаған кезде
шамшырақтардың жарамдылық мерзімі келесідей болады:
8 жыл - корпусы және/немесе оптикалық бөлігі (шашыратқыш) полимер материалдан
жасалған,
10 жыл - басқа шамдалдар үшін.
-
Өндірушіде осы бұйымның құрылымына тұтыну қасиеттерін жақсарту мақсатында
өзгерістер енгізу құқығы болады. Сонымен қатар, өндіруді баспа барысындағы баспа
қателері мен басқа да қателер үшін жауапты болмайды.
Дүкен
мөртаңбасы
Толық ақпаратты сіз біздің веб-сайтымызда www.LTcompany.com көре аласыз.
Тегін желісінің телефоны 8 800 099-77-70
20
