Mafell KSS 400/24 V Guide

ACHTUNG !
Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit dieser Maschine wichtig sind.
Lesen Sie deshalb unbedingt diese Betriebsanleitung sorgfältig durch!
WARNING !
These operating instructions contain important notes on safe working practices with this machine.
It is therefore essential that you read these operating instructions carefully!
AVERTISSEMENT !
Cette notice d´emploi contient des indications importantes pour la sécurité du travail avec cette machine.
Veuillez la lire attentivement !
ATTENZIONE !
Le presenti istruzioni per l’uso contengono avvertenze importanti per lavorare con sicurezza con questa macchina.
Per questo motivo leggete assolutamente le presenti istruzioni per l’uso con la dovuta accuratezza!
ATTENTIE !
Deze gebruiksaanwijzing omvat instructies die voor het veilige werken met deze machine belangrijk zijn.
Leest u vandaar in ieder geval deze gebruiksaanwijzing zorgvuldig door!
¡ATENCIÓN!
Lea atentamente este manual de instrucciones, que contiene la información necesaria para garantizar la
seguridad en el trabajo con esta máquina.
Kapp-Sägesystem KSS 400 / 24 V
Originalbetriebsanleitung und Ersatzteilliste
Cross-Cutting System KSS 400 / 24 V
Original operating instructions and spare parts list
Système de mise à longueur KSS 400 / 24 V
Notice d'emploi originale et liste de pièces de rechange
Gruppo sega troncatrice KSS 400 / 24 V
Istruzioni per l’uso originali e lista pezzi di ricambio
Kapzaagsysteem KSS 400 / 24 V
Originele Gebruiksaanwijzing en lijst met reservedelen
Sistema de tronzar KSS 400 / 24 V
Manual de instrucciones original y lista de piezas de recambio
170135.0910/b

-2-
Inhaltsverzeichnis
Abbildungen ...................................................... 3

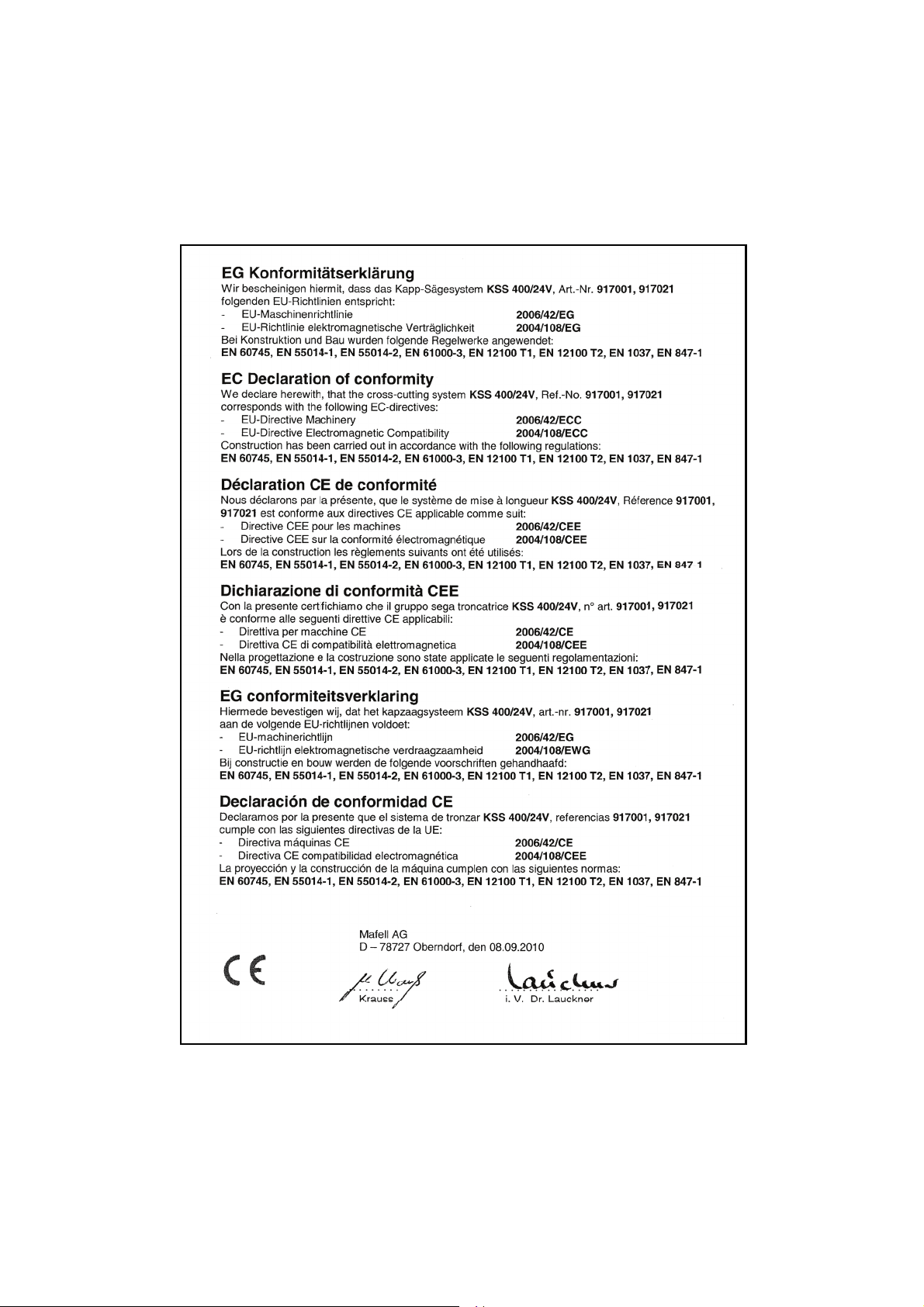

EG Konformitätserklärung................................. 4
1 Erzeugnisangaben ............................................ 5
2 Sicherheitshinweise .......................................... 8
3 Rüsten / Einstellen .......................................... 10
4 Betrieb............................................................. 11
5 Wartung und Instandhaltung........................... 13
6 Störungsbeseitigung ....................................... 14
7 Sonderzubehör................................................ 15
Ersatzteilliste............................................ 71 - 75
Schaltbild......................................................... 72
Garantie .......................................................... 78
Contents
Figures .............................................................. 3
EC Declaration of conformity ............................ 4
1 Product information......................................... 16
2 Safety instructions........................................... 19
3 Setting up / Adjusting ...................................... 20
4 Operation ........................................................ 22
5 Service and maintenance................................ 24
6 Troubleshooting .............................................. 25
7 Optional accessories....................................... 26
Spare parts list ......................................... 71 - 75
Wiring diagram................................................ 72
Warranty.......................................................... 78
Table de matières
Figures .............................................................. 3
Déclaration CE de conformité ........................... 4
1 Données caractéristiques................................ 27
2 Consignes de sécurité..................................... 30
3 Équipement / Installation................................. 32
4 Fonctionnement .............................................. 33
5 Maintenance et nettoyage............................... 35
6 Dégrangements............................................... 36
7 Accessoires supplémentaires ......................... 37
Liste des pièces détachées...................... 71 - 75
Schéma électrique .......................................... 72
Garantie .......................................................... 78
Indice
Figure.................................................................3
Dichiarazione di conformità CEE.......................4
1 Informazioni di prodotto ...................................38
2 Avvertenze di sicurezza...................................41
3 Attrezzaggio / Regolazione..............................43
4 Esercizio ..........................................................44
5 Manutenzione e riparazione ............................46
6 Eliminazione dei disturbi..................................47
7 Accessori speciali ............................................48
Lista delle parti di ricambio .......................71 - 75
Schema elettrico..............................................72
Garanzia ..........................................................78
Inhoud
Afbeeldingen......................................................3
EG conformiteitsverklaring.................................4
1 Gegevens met betreking tot het product..........49
2 Veiligheidsinstructies .......................................52
3 Voorbereiden / Instellen...................................54
4 Bedrijf...............................................................55
5 Onderhoud en reparatie...................................57
6 Verhelpen van storingen..................................58
7 Extra toebehoren .............................................59
Lijst met reservedelen...............................71 - 75
Schakelschema ...............................................72
Garantie...........................................................78
Indice
Figuras...............................................................3
Declaraciòn de conformidad CE........................4
1 Datos del producto...........................................60
2 Instrucciones de seguridad..............................63
3 Preparación/Ajuste ..........................................65
4 Funcionamiento ...............................................66
5 Mantenimiento y reparación ............................68
6 Eliminación de fallos técnicos..........................69
7 Accesorios especiales .....................................70
Lista de piezas de recambio.................... 71 - 75
Esquema de conexiones .................................72
Garantías.........................................................78

-3-

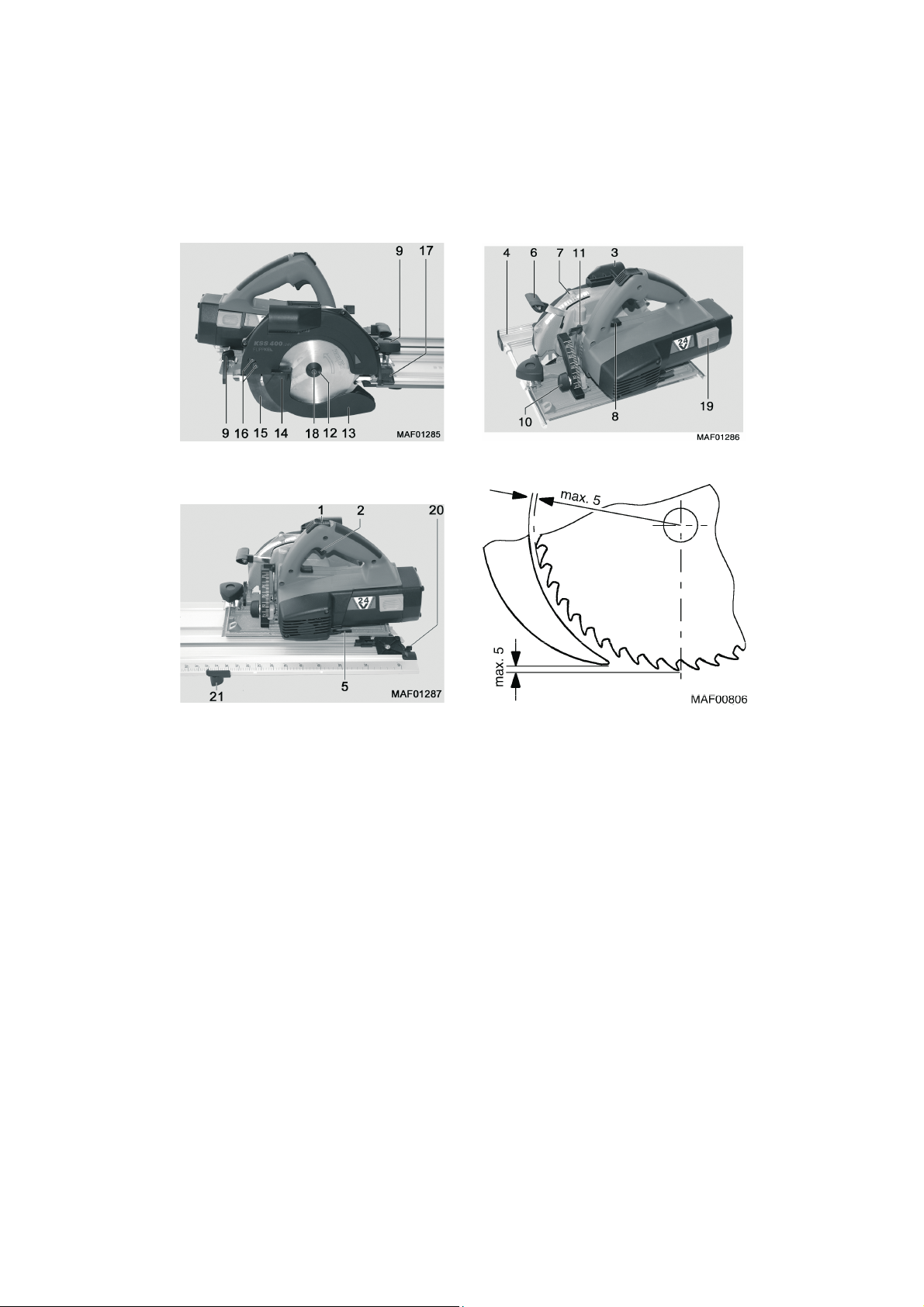

Abb. 1 (Fig. 1 ill. 1 afb. 1)
Abb. 2 (Fig. 2 ill. 2 afb. 2)
Abb. 3 (Fig. 3 ill. 3 afb. 3) Abb. 4 (Fig. 4 ill. 4 afb. 4)

-4-

-5-
In dieser Betriebsanleitung finden Sie folgende Warnhinweise und Symbole:
1 Erzeugnisangaben
zu Maschinen mit Art.-Nr. 917001, 917021
1.1 Angaben zum Hersteller
MAFELL AG
Postfach 1180, D-78720 Oberndorf / Neckar
Telefon [phone], Fax [phone]
1.2 Kennzeichnung der Maschine
Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem am Motordeckel angebrachten Leis-
tungsschild vorhanden.
1.3 Technische Daten
Schnitttiefe  als Kapp-Sägesystem 49,5 mm
 als Handkreissäge 55 mm
Sägeaggregat schwenkbar 0 - 45°
Maximale Schnitttiefe bei 45º  als Kapp-Sägesystem 40 mm
 als Handkreissäge 45,5 mm
Sägeblatt-Durchmesser  maximal 160 mm
 minimal 149 mm
Größte Sägeblatt-Grundkörperdicke 1,2 mm
Werkzeug - Schnittbreite 1,8 mm
Sägeblatt-Aufnahmebohrung 20 mm
Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit finden. Bei Nichtbe-
achten können schwerste Verletzungen die Folge sein.
Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden
wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.
Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.
CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und
Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie
Nur für EU Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und
Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung zugeführt werden.
Deutsch

-6-
Sägeblatt-Drehzahl  im Leerlauf 3750 min-1
 bei Normallast 3000 min-1
Schnittgeschwindigkeit bei Normallast 25,1 m/s
Schnittlänge  bei 12 mm Werkstückdicke 470 mm
 bei 49,5 mm Werkstückdicke 400 mm
Abmessungen einschl. Führungseinrichtung (B x L x H) 260 x 750 x 260 mm
Gewicht Kapp-Sägesystem mit Führungseinrichtung 6,1 kg
Gewicht Handkreissäge ohne Parallelanschlag 4,8 kg
Durchmesser Absaugstutzen 35 mm
1.4 Angaben zur Geräuschemission
Die nach EN 60745-1 und EN 60745-2-5 ermittelten Geräuschemissionswerte betragen:
Die Geräuschmessung wurde mit dem serienmäßig mitgelieferten Sägeblatt durchgeführt.
Die angegebenen Werte berücksichtigen nicht eine mögliche Serienstreuung und sind nicht geeignet zur Fest-
stellung des Immissionsschalldruckpegels, da dieser in Abhängigkeit von der Einsatzzeit, der jeweiligen Bear-
beitung und den Umgebungseinflüssen schwankt. Der Immissionsschalldruckpegel kann deshalb nur beim
Maschinenanwender im Einzelfall ermittelt werden.
1.5 Angaben zur Vibration
Die typische Hand-Arm-Schwingung ist kleiner als 2,5 m/s2.
1.6 Lieferumfang
Kapp-Sägesystem KSS 400 / 24 V komplett mit:
1 hartmetallbestücktes Kreissägeblatt ∅ 160 mm, Z = 32
1 Spaltkeil (Dicke 1,2 mm)
1 Parallelanschlag
1 Absaugstutzen
1 Bedienwerkzeug in Halterung an der Maschine
1 Transportkoffer, kpl.
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“
1 APS Akku - Power - Station
1 Wechselakkus 24 V 2,4 Ah
1 Betriebsanleitung APS Akku - Power - Station
1.7 Sicherheitseinrichtungen
Bereits bei der Entwicklung dieser neuen Maschine
wurde größter Wert auf optimale Arbeitsbedingun-
gen gelegt. Berücksichtigt wurden zahlreiche
mechanische und elektrische Sicherheitseinrichtun-
gen, ergonomische Prinzipien sowie Maßnahmen
zur Reduzierung der Geräusch- und Staubemission.
Die Maschine ist entsprechend der beim Bau
zugrunde gelegten europäischen Normen mit allen
im Zusammenhang mit der bestimmungsgemäßen
Verwendung erforderlichen Schutzeinrichtungen
gegen diejenigen Gefährdungen ausgerüstet, die
nicht bereits bei der Konstruktion eliminiert werden
konnten. Zu diesen Schutzeinrichtungen zählen ins-
besondere:
Akku - Motor 24 V
Aufnahmeleistung (Normallast) 340 W
Strom bei Normallast 15,5 A
Schall-Leistungspegel Emissions-Schalldruckpegel
Bearbeitung 104 dB (A) 96 dB (A)

-7-
Sicherung gegen Berühren des Werkzeuges:
Entsprechend den Anforderungen in EN 60745-
2-5 ist der nicht zum Schneiden erforderliche
Zahnkranz des Sägeblattes durch eine feste
Schutzhaube und der zum Schneiden erforderli-
che Teil durch eine selbstschließende bewegli-
che Schutzhaube gesichert. Zur Unterstützung
beim Öffnen dieser beweglichen Schutzhaube
nach dem Ansetzen am Werkstück ist an dieser
ein Griff angeordnet.
 Einrichtungen zum sicheren Führen:
Die große Grundplatte erlaubt eine sichere Auflage
der Maschine auf dem Werkstück. Zum Führen
während des Sägens sind ergonomisch angeord-
nete Handgriffe vorhanden. Der auf beiden Seiten
der Schnittebene einsetzbare Parallelanschlag
ermöglicht es, die Maschine sowohl an einer Werk-
stückkante als auch an einer auf dem Werkstück
aufliegenden Führungsschiene zu führen.
Das sichere Führen wird außerdem durch die
von beiden Seiten der Maschine gut sichtbaren
Anrisskanten unterstützt.
Sicherung gegen Werkstückrückschlag:
Als Sicherung gegen einen möglichen Werk-
stückrückschlag bei einem Verkanten und zur
Unterstützung beim Führen der Maschine wäh-
rend des Vorschiebens ist die Handkreissäge
mit einem Spaltkeil ausgerüstet. Dieser ist hin-
sichtlich seiner Dicke auf das mitgelieferte
Sägeblatt abgestimmt und kann innerhalb der in
den technischen Daten angegebenen Grenzen
korrekt an das Sägeblatt herangestellt werden.
Schalteinrichtungen:
Ein unbeabsichtigtes Einschalten ist durch die
im Handgriff angeordnete Einschaltsperre ver-
hindert. Ein Betrieb ist nur möglich, solange der
ebenfalls im hinteren Handgriff befindliche
Schalterdrücker gedrückt wird. Bei dessen Los-
lassen wird die Maschine automatisch ausge-
schaltet. Die Auslaufzeit des Sägeblattes
beträgt ca. 1 s.
Ergonomie:
Zu den bei der Konstruktion beachteten ergono-
mischen Prinzipien zählen insbesondere:
geringes Gewicht bei der vorhandenen
Schnitttiefe durch Verwendung eines leis-
tungsstarken Akkumotors,
nur ein in einer Halterung an der Maschine
angeordnetes Bedienwerkzeug für alle
Funktionen.
 Späneabfuhr:
Die anfallenden Späne werden über einen einge-
bauten Späneleitkanal zu dem ansteckbaren
Absauganschluss-Stutzen geleitet. Damit kann
die Maschine an eine externe Absaugung, z. B.
fahrbaren Entstauber, angeschlossen werden.
Beim Betrieb ohne Absaugung sorgt die strö-
mungstechnische Gestaltung der oberen Schutz-
haube dafür, dass die Späne von der Bedie-
nungsperson weg seitlich ausgeblasen werden.
1.8 Bestimmungsgemäße Verwendung
Das MAFELL Kapp-Sägesystem KSS 400 / 24 V ist
ausschließlich zum Längs- und Querschneiden von
Massivholz und Plattenwerkstoffen wie Spanplatten,
Tischlerplatten und Mdf-Platten bis zu einer maxima-
len Dicke von 49,5 mm unter Verwendung der von uns
zugelassenen Kreissägeblätter vorgesehen.
Der Durchmesser der verwendeten Sägeblätter
muss innerhalb des folgenden Bereichs liegen:
Mindest-∅149 mm,
Maximal-∅160 mm.
Die größte Sägeblatt-Grundkörperdicke darf 1,2 mm
nicht übersteigen.
Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß. Für hieraus resultierende
Schäden jeder Art haftet der Hersteller nicht, das
Risiko trägt allein der Benutzer.
Die Verwendung von Sägeblättern aus hochlegier-
tem Schnellarbeitsstahl (HSS) und von Trennschei-
ben ist nicht zulässig.
Ebenso ist diese Maschine nicht geeignet für den
Betrieb im Freien bei Regen oder in explosionsge-
fährdeten Räumen.
Zur bestimmungsgemäßen Verwendung gehört
auch die Einhaltung der von MAFELL vorgeschrie-
benen Betriebs-, Wartungs- und Instandsetzungsbe-
dingungen und die Befolgung der in der Betriebsan-
leitung enthaltenen Sicherheitshinweise.
Das Kapp-Sägesystem KSS 400 / 24 V darf nur von
Personen genutzt, gerüstet und gewartet werden, die
über 18 Jahre alt, mit der Maschine vertraut und über
die Gefahren unterrichtet sind. Instandsetzungsarbei-
Die beschriebenen Einrichtungen sind
für den sicheren Betrieb der Maschine
erforderlich und dürfen nicht entfernt
bzw. unwirksam gemacht werden.

-8-
ten müssen durch die MAFELL-Vertragshändler bzw.
MAFELL-Kundendienststellen durchgeführt werden.
Die im jeweiligen Verwenderland geltenden Sicher-
heitsbestimmungen sowie die sonstigen allgemein
anerkannten arbeitsmedizinischen und sicherheits-
technischen Regeln sind einzuhalten.
Eigenmächtige Veränderungen an der Maschine
schließen eine Haftung des Herstellers für daraus
resultierende Schäden aus.
Das Kapp-Sägesystem darf nicht stationär in einen
Tisch eingebaut und als Tischkreissägemaschine
verwendet werden.
1.9 Restrisiken
Berühren des Sägeblattes im Bereich der
Anfahröffnung unterhalb der Grundplatte.
Berühren des unterhalb des Werkstücks oder
der Führungseinrichtung vorstehenden Teils des
Sägeblattes beim Schneiden.
Berühren folgender sich drehender Teile von der
Seite: Sägeblatt, Spannflansch und Flansch-
Schraube.
Rückschlag der Maschine beim Verklemmen im
Werkstück.
Bruch und Herausschleudern des Sägeblattes
oder von Teilen des Sägeblattes.
Beeinträchtigung des Gehörs bei länger andau-
ernden Arbeiten ohne Gehörschutz.
 Emission gesundheitsgefährdender Holzstäube
bei länger andauerndem Betrieb ohne Absaugung.
2 Sicherheitshinweise
2.1 Sicherheitshinweise entsprechen EN 60745-2-5
2.1.1 Verhaltungsregeln
Kommen Sie mit Ihren Händen nicht in den
Sägebereich und an das Sägeblatt. Halten Sie
mit Ihrer zweiten Hand den Zusatzgriff oder
Motorgehäuse.
Greifen Sie nicht unter das Werkstück.
Passen Sie die Schnitttiefe an die Dicke des
Werkstückes an.
Halten Sie das zu sägende Werkstück niemals
in der Hand oder über dem Bein fest. Sichern
Sie das Werkstück an einer stabilen Unterlage.
Halten Sie das Gerät nur an den isolierten Griff-
flächen, wenn Sie Arbeiten ausführen, bei
denen das Schneidewerkzeug verborgene
Stromleitungen oder das eigene Gerätekabel
treffen könnte.
Verwenden Sie beim Längsschneiden immer
einen Anschlag oder eine gerade Kantenfüh-
rung.
Verwenden Sie immer Sägeblätter in der richti-
gen Größe und mit passender Aufnahmeboh-
rung (z.B. sternförmig oder rund).
 Verwenden Sie niemals beschädigte oder falsche
Sägeblatt-Unterlegscheiben oder –schrauben.
2.1.2 Vermeidung von Rückschlag
Halten Sie die Säge mit beiden Händen fest und
bringen Sie Ihre Arme in eine Stellung, in der
Sie den Rückschlagkräften standhalten können.
Halten Sie sich immer seitlich des Sägeblattes,
nie das Sägeblatt in eine Linie mit Ihrem Körper
bringen.
 Falls das Sägeblatt klemmt oder das Sägen aus
einem anderen Grund unterbrochen wird, lassen
Sie den Ein-Aus-Schalter los und halten Sie die
Säge im Werkstoff ruhig, bis das Sägeblatt voll-
ständig still steht. Versuchen Sie niemals, die Säge
aus dem Werkstück zu entfernen oder sie rück-
wärts zu ziehen, solange das Sägeblatt sich
bewegt oder sich ein Rückschlag ereignen könnte.
Wenn Sie eine Säge, die im Werkstück steckt,
wieder starten wollen, zentrieren Sie das Säge-
blatt im Sägespalt und überprüfen Sie, ob die
Sägezähne nicht im Werkstück verhakt sind.
Stützen Sie große Platten ab, um das Risiko
eines Rückschlags durch ein klemmendes
Sägeblatt zu vermindern.
Verwenden Sie keine stumpfen oder beschädig-
ten Sägeblätter.
Auch bei bestimmungsgemäßer
Verwendung können trotz Einhal-
tung aller einschlägigen Sicher-
heitsbestimmungen aufgrund der
durch den Verwendungszweck der
Maschine bedingten Konstruktion
noch Restrisiken auftreten, z. B.:
Holzbearbeitungsmaschinen kön-
nen bei Gebrauch gefährlich sein.
Beachten Sie deshalb stets die in
diesem Kapitel zusammengefass-
ten Sicherheitshinweise und die im
jeweiligen Verwenderland gelten-
den Sicherheitsbestimmungen!

-9-
Ziehen Sie vor dem Sägen die Schnitttiefen-
und Schnittwinkeleinstellungen fest.
Seien Sie besonders vorsichtig, wenn Sie einen
„Tauchschnitt“ in einen verborgenen Bereich,
z.B. eine bestehende Wand, ausführen.
2.1.3 Funktion der Sicherheitseinrichtungen
 Überprüfen Sie vor jeder Benutzung, ob die untere
Schutzhaube einwandfrei schließt. Verwenden Sie
die Säge nicht, wenn die untere Schutzhaube nicht
frei beweglich ist und sich nicht sofort schließt.
Klemmen oder binden Sie die untere Schutzhaube
niemals in geöffneter Position fest.
Überprüfen Sie die Funktion der Feder für die
untere Schutzhaube. Lassen Sie das Gerät vor
dem Gebrauch warten, wenn untere Schutz-
haube und Feder nicht einwandfrei arbeiten.
Öffnen Sie die untere Schutzhaube von Hand
nur bei besonderen Schnitten, wie „Tauch- und
Winkelschnitten“. Öffnen Sie die untere Schutz-
haube mit dem Rückziehhebel und lassen Sie
diesen los, sobald das Sägeblatt in das Werk-
stück eingedrungen ist.
Legen Sie die Säge nicht auf der Werkbank
oder dem Boden ab, ohne dass die untere
Schutzhaube das Sägeblatt bedeckt.
Verwenden Sie den für das eingesetzte Säge-
blatt passenden Spaltkeil.
Justieren Sie den Spaltkeil wie in der Bedie-
nungsanleitung beschrieben.
Verwenden Sie immer den Spaltkeil, außer bei
Tauchschnitten.
Damit der Spaltkeil wirken kann, muss er sich
im Sägespalt befinden.
Betreiben Sie die Säge nicht mit verbogenem
Spaltkeil.
2.2 Zusätzliche Sicherheitshinweise
Arbeiten Sie nie ohne die für den jeweiligen
Arbeitsgang vorgeschriebenen Schutzvorrich-
tungen und ändern Sie an der Maschine nichts,
was die Sicherheit beeinträchtigen könnte.
Kinder und Jugendliche dürfen diese Maschine
nicht bedienen. Davon ausgenommen sind
Jugendliche unter Aufsicht eines Fachkundigen
zum Zwecke ihrer Ausbildung.
Berücksichtigen Sie Umgebungseinflüsse. Set-
zen Sie die Maschine nicht dem Regen aus und
vermeiden Sie Arbeiten in feuchter oder nasser
Umgebung sowie in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Bewahren Sie die Maschine an trockenen, ver-
schlossenen Orten außerhalb der Reichweite
von Kindern auf.
Hinweise zum Betrieb:
Sorgen Sie für einen freien und rutschsicheren
Standplatz mit ausreichender Beleuchtung.
Vor dem Werkzeugwechsel, Einstellarbeiten
und vor dem Beseitigen von Störungen (dazu
gehört auch das Entfernen von eingeklemmten
Splittern) ist der Wechselakku aus der Maschine
zu entnehmen.
Bearbeiten Sie keine Werkstücke, die für die
Leistungsfähigkeit der Maschine zu klein oder
zu groß sind.
Der Schalter darf nicht festgeklemmt werden.
Kontrollieren Sie vor dem Einschalten, ob das
Sägeblatt festgezogen ist und der Spannschlüs-
sel entfernt ist.
Beginnen Sie mit dem Schneiden des Werk-
stücks erst, wenn das Sägeblatt seine volle
Drehzahl erreicht hat.
Kontrollieren Sie das Werkstück auf Fremdkör-
per. Nicht in Metallteile, z. B. Nägel, sägen.
Passen Sie den Vorschub beim Sägen der
Materialstärke an. Zu rasches Vorschieben führt
zu Überbelastung des Motors, zu unsauberen
Sägeschnitten und zu einem schnelleren
Abstumpfen des Sägeblattes.
Entfernen Sie die Maschine erst dann vom
Werkstück, wenn das Sägeblatt zum Stillstand
gekommen ist.
Nie bei laufender Maschine in den Späneaus-
wurf greifen.
Das Sägeblatt darf nicht durch seitliches
Gegendrücken abgebremst werden.
Der beim Schneiden entstehende Holzstaub
beeinträchtigt die notwendige Sicht und ist teil-
weise gesundheitsschädlich. Die Maschine
muss deshalb bei längerem Gebrauch, wenn
nicht im Freien oder in ausreichend belüfteten
Räumen gearbeitet wird, an eine Späneabsau-
gung, z. B. transportablen Kleinentstauber,
angeschlossen sein. Die Luftgeschwindigkeit
muss mindestens 20 m/s betragen.
Hinweise zur Wartung und Instandhaltung:
Die regelmäßige Reinigung der Maschine, vor
allem der Verstelleinrichtungen an der Grund-
platte und der Führungen, stellt einen wichtigen

-10-
Sicherheitsfaktor dar. Vor Beginn dieser Arbei-
ten ist der Wechselakku aus der Maschine zu
entnehmen.
Es dürfen nur original MAFELL-Ersatz- und
Zubehörteile verwendet werden. Es besteht
sonst kein Garantieanspruch und keine Haftung
des Herstellers.
3 Rüsten / Einstellen
3.1 Akku laden
Die Nennspanung des Akkus muß mit den Angaben
auf der Maschine übereinstimmen.
Akku und Ladegerät sind aufeinander abgestimmt.
Zum Laden darf nur ein MAFELL - Schnellladegerät
verwendet werden.
Bei einer neuen Maschine muß zuerst der Akku auf-
geladen werden. Ein neuer Akku bringt erst nach ca.
5 Lade- und Entladezyklen seine volle Leistung.
Die Inbetriebnahme des Schnellladegerätes sowie die
Beschreibung des Ladevorgangs entnehmen Sie bitte
der beigelegten Anleitung „APS Akku - Power - Station“.
Der Akku ist mit einer Temperaturüberwachung aus-
gestattet, welche Ladung nur im Temperaturbereich
zwischen 5°C und 45°C zuläßt. Dadurch wird eine
hohe Akku Lebensdauer erreicht.
Eine wesentlich verkürzte Betriebszeit je Aufladung
zeigt an, daß der Akku verbraucht ist und ersetzt
werden muss.
Akku nicht auf Heizkörper ablegen oder längere Zeit
starker Sonneneinstrahlung aussetzen, Temperatu-
ren über 50°C schaden. Erwärmten Akku vor dem
Laden abkühlen lassen.
3.2 Späneabsaugung
Bei längerem Bearbeiten von Holz oder bei gewerb-
lichem Einsatz und bei Werkstoffen, bei denen
gesundheitsschädliche Stäube entstehen, ist die
Maschine an eine geeignete externe Absaugein-
richtung anzuschließen. Der Innendurchmesser des
ansteckbaren Absauganschluss-Stutzens 3 (Abb. 2)
beträgt 35 mm.
3.3 Sägeblattauswahl
Eine gute Schnittqualität ist neben der Verwendung
von einem scharfen Sägeblatt in erster Linie von der
Auswahl der Art des Sägeblattes in Zusammenhang
mit dem zu bearbeitenden Material abhängig.
Für die unten aufgeführten Holzarten sind folgende
Sägeblätter geeignet:
Universalblatt für max. Schnittmeter speziell für
Akkumaschinen:
HM-Kreissägeblatt Ø 160 x 1,6 x 20, 16 Zähne
Schneiden von Weich- und Hartholz quer und
längs zur Faserrichtung:
HM-Kreissägeblatt Ø 160 x 1,8 x 20, 24 Zähne
Schneiden von Weich- und Hartholz speziell
längs zur Faserrichtung:
HM-Kreissägeblatt Ø 160 x 1,8 x 20, 16 Zähne
Akku vor Hitze und Feuer schützen:
Explosionsgefahr!
Akku nicht öffnen sowie vor Stoß
schützen. Akku trocken und frostsi-
cher aufbewahren.
Die Kontakte des Akkus bei Aufbe-
wahrung außerhalb des Ladegerä-
tes abdecken. Bei Kurzschluß durch
metallische Überbrückung besteht
Brand- und Explosionsgefahr.
Akku nicht mehrmals hintereinander
schnellladen. Nach kurzzeitigen
Beanspruchungen (z.B. 3 Minuten)
nicht erneut laden.
Hinweise zum Umweltschutz
beachten.
In Deutschland werden zur Absaugung
von Holzstäuben geprüfte Absaugein-
richtungen gefordert. Das sichere Unter-
schreiten des Luftgrenzwertes (2 mg/m3)
ist nur bei Anschluss der Maschine an
eine geprüfte Absaugeinrichtung (z. B.
Industriestaubsauger oder Kombigerät)
gewährleistet.

-11-
Schneiden von Weich- und Hartholz speziell
quer zur Faserrichtung:
HM-Kreissägeblatt Ø 160 x 1,7 x 20, 32 Zähne
3.4 Sägeblattwechsel
Darauf achten, dass das aufzuspannende Sägeblatt
gut geschärft ist, da dies Grundvoraussetzung für
einwandfreie Sägeschnitte ist.
Gehen Sie zum Wechsel des Sägeblattes wie folgt vor:
• Zum Feststellen des Sägeblattes wird zunächst
der Arretierbolzen 8 (Abb. 2) gedrückt.
• Der in einer Halterung an der Maschine vorhan-
dene Sechskantschraubendreher 5 (Abb. 3) wird
in die Flanschschraube 18 (Abb. 1) eingesetzt
und so lange gedreht, bis der Arretierbolzen voll-
ständig einrastet. Zum Lösen der Flansch-
schraube wird der Schlüssel entgegen dem Uhr-
zeigersinn gedreht und die Schraube sowie der
vordere Spannflansch 12 entfernt. Das Sägeblatt
kann jetzt nach Öffnen der beweglichen
Schutzhaube 13 durch Anheben nach vorn und
Wegziehen nach unten entfernt werden.
• Vor dem Aufspannen des neuen Sägeblattes
müssen beide Spannflansche auf anhaftende
Teile kontrolliert und gereinigt werden. Beim Ein-
setzen des Sägeblattes ist die Drehrichtung zu
beachten: Die Zähne des Sägeblattes müssen in
die gleiche Richtung wie der Pfeil auf der oberen
Schutzhaube zeigen. Anschließend Spannflansch
aufstecken, Flanschschraube ansetzen und durch
Drehen im Uhrzeigersinn anziehen. Dabei kann
wie beim Lösen der Arretierbolzen entsprechend
genutzt werden.
3.5 Spaltkeil
Der Spaltkeil 15 (Abb. 1) verhindert das Klemmen
des Sägeblattes beim Längsschneiden. Alle Sägear-
beiten dürfen deshalb nur mit korrekt eingebautem
Spaltkeil durchgeführt werden. Der richtige Abstand
zum Sägeblatt ist in der (Abb. 4) dargestellt.
• Zum Verstellen werden die beiden
Zylinderschrauben 16 (Abb. 1) mit dem mitgelie-
ferten Sechskantschraubendreher 5 (Abb. 3)
gelöst, der Spaltkeil entsprechend durch Ver-
schieben in seinem Längsschlitz verstellt und
anschließend die beiden Zylinderschrauben wie-
der festgezogen.
4Betrieb
4.1 Erst-Inbetriebnahme
Vor der erstmaligen Inbetriebnahme der Maschine
folgende Hinweise unbedingt beachten:
Diese Betriebsanleitung muss allen mit der
Bedienung der Maschine beauftragten Perso-
nen zur Kenntnis gegeben werden, wobei insbe-
sondere auf das Kapitel „Sicherheitshinweise“
aufmerksam zu machen ist.
Es muss kontrolliert werden, ob alle Schutzvor-
richtungen angebracht und funktionsfähig sind.
Dies gilt insbesondere für den Spaltkeil und die
leichte Beweglichkeit der beweglichen Schutz-
haube.
Stellen Sie sicher, dass das Sägeblatt korrekt
befestigt ist.
4.2 Akku einsetzen
Geladenen Akku in die Akkuführung unterhalb des
Handgriffs einschieben bis dieser spürbar einrastet.
Vor dem Sägeblattwechsel unbe-
dingt Akku aus der Maschine ent-
nehmen (siehe Abschnitt 4.3).
Keine Sägeblätter aufspannen, die
Risse aufweisen oder anderweitig
beschädigt sind.
Nur Sägeblätter mit einem Durch-
messer zwischen 149 und 160 mm
und einem Bohrungsdurchmesser
von 20 mm aufspannen.
Keine HSS-Sägeblätter verwenden.
Arretierbolzen 8 (Abb. 2) und Schal-
terdrücker 2 (Abb. 3) können nur
abwechselnd betätigt werden.
Vor dem Einstellen des Spaltkeils
unbedingt Akku aus der Maschine
entnehmen (siehe Abschnitt 4.3).
Überzeugen Sie sich vor der Benut-
zung vom sicheren Sitz des Akkus
in der Maschine.

-12-
4.3 Akku entnehmen
Den Akku durch beidseitigen Druck auf die geriffel-
ten Flächen 19 (Abb. 2) entriegeln und nach hinten
aus der Akkuführung herausziehen.
4.4 Ein- und Ausschalten
•Einschalten: Zuerst Einschaltsperre durch Drü-
cken nach vorne 1 (Abb. 3) entriegeln. Danach
bei gedrückter Einschaltsperre Schalterdrücker 2
betätigen. Da es sich um einen Schalter ohne
Arretierung handelt, läuft die Maschine nur so
lange, wie dieser Schalterdrücker betätigt wird.
•Ausschalten: Zum Ausschalten Schalterdrücker
loslassen. Die Einschaltsperre wird automatisch
wieder wirksam und sichert die Akku - Handkreis-
säge gegen irrtümliches Einschalten.
4.5 Schnitttiefeneinstellung
Dazu wird wie folgt vorgegangen:
• Zunächst wird der Klemmhebel 11 (Abb. 2) gelöst.
• Mit dem Tauchhebel 6 kann nun die Schnitttiefe
verstellt werden.
• Sie ist auf der Skala 7 an der festen Schutzhaube
ablesbar. Als Zeiger dient dabei die angeschrägte
Kante des Hebels.
4.6 Einstellung für Schrägschnitte
• Zum Schrägstellen Maschine in Ausgangsposition
bringen und Flügelschraube 10 (Abb. 2) lösen.
• Aggregat auf den gewünschten und an der Skala am
Schwenksegment angezeigten Winkel einstellen.
• Anschließend Flügelschraube 10 wieder festziehen.
4.7 Einstellung für Gehrungsschnitte
• Anschlag 21 (Abb. 3) lösen und Winkel nach
Skala an der Führungsschiene einstellen.
• Anschließend Anschlag wieder anziehen.
• Die Maschine wird nun mit den beiden Anschlag-
bolzen an der unteren Seite der Führungsschiene
an das zu bearbeitende Werkstück angelegt und
der Schnitt durch Vorschieben der Maschine aus-
geführt.
• Nach dem Schnitt wird die Säge durch Zurückfah-
ren wieder in die Ausgangslage gebracht.
4.8 Eintauchschnitte
• Zum Ausführen von Eintauchschnitten werden die
beiden Anschlagbolzen an der Unterseite der Füh-
rungsschiene abgenommen.
• Nun wird der Klemmhebel 11 (Abb. 2) gelöst.
• Den Hebel 6 in die auf der Skala 7 mit „-5“ gekenn-
zeichnete Position stellen.
• Bewegliche Schutzhaube mit dem integrierten
Griff 14 (Abb. 1) ganz öffnen, so dass die Maschine
auf dem zu bearbeitenden Werkstück aufgesetzt
werden kann. Das Sägeblatt läuft nun frei über das
Material und kann zum Anriss ausgerichtet werden.
Keine Gewalt anwenden.
Vor dem Einschalten darauf achten,
dass das Sägeblatt frei beweglich
und die bewegliche Schutzhaube
geschlossen ist.
Maschine an den dafür vorgesehe-
nen Handgriffen festhalten.
Maschine nur einschalten, wenn
das Sägeblatt keinen Kontakt mit
dem Werkstück hat.
Die Schnitttiefe lässt sich in einem
Bereich zwischen 0 und 49,5 mm stufen-
los einstellen.
Aus Sicherheitsgründen darf die
Schnitttiefe nicht mehr als 5 mm
über die zu schneidende Material-
stärke gewählt werden.
Das Sägeaggregat lässt sich für Schräg-
schnitte auf jeden beliebigen Winkel von
0 bis 45° einstellen. Die Lage der inne-
ren Schnittkante des Sägeblattes bleibt
beim Schwenken unverändert.
Rückschlaggefahr bei Eintauch-
schnitten!
Vor dem Eintauchen muss die
Maschine mit der hinteren Kante der
Grundplatte an einem am Werk-
stück sicher befestigten Anschlag
angelegt werden.
Beim Eintauchen die Maschine am
Handgriff gut festhalten und leicht
nach vorne schieben!

-13-
• Drückt man den Tauchhebel 6 (Abb. 2) nach
unten, taucht das Sägeblatt senkrecht in das
Werkstück ein. Dabei ist die Eintauchtiefe an der
Skala 7 abzulesen. Der Spaltkeil schwenkt beim
Eintauchvorgang nach oben weg. Sobald beim
Vorwärtsbewegen der Maschine der Spalt hinter
dem Sägeblatt frei wird, kehrt der Spaltkeil in
seine normale Lage zurück.
4.9 Sägen nach Anriss
Beim Sägen nach Anriss dient die rechte Kante der
Führungsschiene als Anrisszeiger. Dies gilt auch für
Schrägschnitte. Bitte beachten Sie Abschnitt 4.6.
• Zum Sägen Führungsschiene auf das Werkstück
aufsetzen, Handkreissäge einschalten und die
Säge gleichmäßig in Schnittrichtung vorschieben.
4.10 Sägen nach Anriss ohne Führungsschiene
Maschine kann durch Betätigen der Sperrklinke 20
(Abb. 3) nach hinten von der Führungsschiene
abgenommen werden.
Die Grundplatte besitzt Anrisskanten 17 (Abb. 1)
sowohl für den geraden Schnitt als auch für Schräg-
schnitt 45°. Diese Anrisskanten entsprechen der Innen-
seite des Sägeblattes. Für Schrägschnitte kann der
Anriss durch die Öffnung auf der linken Seite der obe-
ren Schutzhaube eingesehen werden (Pfeil, Abb. 2).
• Zum Sägen Maschine an den Handgriffen festhal-
ten und mit dem vorderen Teil der Grundplatte auf
das Werkstück aufsetzen.
• Kapp-Sägesystem KSS 400 / 24 V einschalten
(siehe Kapitel 4.4) und die Maschine gleichmäßig
in Schnittrichtung vorschieben.
• Nach dem Schnittende die Säge sofort durch Los-
lassen des Schalterdrückers 2 (Abb. 3) ausschalten.
4.11 Sägen mit dem Parallelanschlag
Der Parallelanschlag 4 (Abb. 2) dient zum Sägen
parallel zu einer schon vorhandenen Kante. Dabei
kann der Anschlag sowohl rechts als auch links an
der Maschine angebracht werden. Dabei beträgt der
Schnittbereich auf der rechten Seite ca. 155 mm und
auf der linken Seite ca. 280 mm.
• Zum Verstellen der Schnittbreite beide Flügel-
schrauben 9 (Abb. 1) lösen und den Anschlag
entsprechend verschieben. Anschließend Flügel-
schrauben wieder festziehen.
Zusätzlich kann der Parallelanschlag durch einfaches
Umdrehen (Führungsfläche für die Werkstückkante
zeigt nach oben) auch als Doppelauflage zur besse-
ren Führung der Handkreissäge verwendet werden.
• Nun kann die Maschine entweder an einer auf
dem Werkstück befestigten Latte oder an der als
Sonderzubehör erhältlichen Führungsschiene
entlanggeführt werden.
5 Wartung und Instandhaltung
5.1 Maschine
Die Maschine muss regelmäßig von abgelagertem
Staub befreit werden. Dabei sollten Gelenke und
Führungsteile sowie die Lüftungsöffnungen am
Motor mit einem Staubsauger gereinigt werden.
Gelegentliches Einsprühen mit Maschinenöl erhält
die Leichtgängigkeit der Gelenke und Führungsteile.
Außerdem muss die Leichtgängigkeit der beweglichen
Schutzhaube überprüft werden. Wenn diese nach dem
Öffnen nicht mehr selbsttätig schließt, muss die
Maschine einer autorisierten MAFELL-Kundendienst-
Beachten Sie unbedingt die im
Kapitel „Sicherheitshinweise“ im
Zusammenhang mit dem Sägen
enthaltenen Angaben!
Beim Sägen ohne Führungsschiene
unbedingt Parallelanschlag montie-
ren. Er dient als Doppelauflage zur
besseren Führung der Handkreis-
säge und zu Ihrer Sicherheit.
Beachten Sie unbedingt die im
Kapitel „Sicherheitshinweise“ im
Zusammenhang mit dem Sägen
enthaltenen Angaben!
Vor Beginn aller Wartungsarbeiten
unbedingt Akku aus der Maschine
entnehmen (siehe Abschnitt 4.3).
MAFELL-Maschinen sind wartungsarm
konstruiert. Die eingesetzten Kugellager
sind auf Lebenszeit geschmiert. Nach
längerer Betriebsdauer empfiehlt
MAFELL, die Maschine einer autorisier-
ten MAFELL-Kundendienstwerkstatt zur
Durchsicht zu geben.

-14-
werkstatt übergeben werden. Dies sollte nach längerer
Betriebszeit auch ohne festgestellte Mängel erfolgen.
Für alle Schmierstellen nur unser Spezialfett,
Bestell - Nr. 049040 (1 kg - Dose), verwenden.
5.2 Sägeblätter
Die auf der Maschine benutzten Sägeblätter sollten
regelmäßig entharzt werden, da saubere Werk-
zeuge die Schnittqualität verbessern.
Zum Reinigen dürfen keine stark alkalischen und nur
säurefreie Mittel verwendet werden.
Das Entharzen erfolgt durch 24-stündiges Einlegen
der Sägeblätter in Petroleum, Testbenzin oder han-
delsübliches Entharzungsmittel.
5.3 Lagerung
Wird die Maschine längere Zeit nicht verwendet, ist
diese sorgfältig zu reinigen (siehe Kapitel 5.1). Blanke
Metallteile mit einem Rostschutzmittel einsprühen.
Maschine nur in trockenen Räumen lagern und vor
Witterungseinflüssen schützen.
6 Störungsbeseitigung
Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wen-
den Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.
Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets
erhöhte Aufmerksamkeit und Vorsicht. Vorher unbedingt Akku aus der Maschine entnehmen
(siehe Abschnitt 4.3).
Störung Ursache Beseitigung
Maschine lässt sich nicht einschalten Akku leer Akku laden (siehe Abschnitt 3.1)
Kohlebürsten abgenützt Maschine in die MAFELL-Kunden-
dienstwerkstatt bringen
Maschine bleibt während des Schnei-
dens stehen Überlastung der Maschine Vorschubgeschwindigkeit verringern
Sägeblatt klemmt beim Vorschieben der
Maschine Zu großer Vorschub Vorschubgeschwindigkeit verringern
Stumpfes Sägeblatt Sofort Schalter loslassen. Maschine
aus dem Werkstück entfernen und
Sägeblatt austauschen
Spannungen im Werkstück
Schlechte Maschinenführung Parallelanschlag einsetzen
Unebene Werkstückoberfläche Fläche ausrichten
Brandflecke an den Schnittstellen Für den Arbeitsgang ungeeignetes
oder stumpfes Sägeblatt Sägeblatt austauschen
Späneauswurf verstopft Holz zu feucht
Lang andauerndes Schneiden ohne
Absaugung Maschine an eine externe Absaugung, z. B. Kleinentstauber, anschließen

-15-
7 Sonderzubehör
Akku NiCd 24V 2,4 Ah Best.-Nr. 094 400
Führungseinrichtung 770 Best.-Nr. 204 378
HM-Sägeblatt ∅160 x 1,6 x 20, 16 Zähne (Universalblatt für max. Schnittmeter
speziell für Akkumaschinen)
Best.-Nr. 092 565
HM-Sägeblatt ∅160 x 1,8 x 20, 16 Zähne (Längsschnitt) Best.-Nr. 092 539
HM-Sägeblatt ∅160 x 1,8 x 20, 24 Zähne (Längs- und Querschnitte) Best.-Nr. 092 533
HM-Sägeblatt ∅160 x 1,8 x 20, 32 Zähne (Querschnitt) Best.-Nr. 092 552
Führungsschiene F 80, 800 mm lang Best.-Nr. 204 380
Führungsschiene F 110, 1100 mm lang Best.-Nr. 204 381
Führungsschiene F 160, 1600 mm lang Best.-Nr. 204 365
Führungsschiene F 210, 2100 mm lang Best.-Nr. 204 382
Führungsschiene F 310, 3100 mm lang Best.-Nr. 204 383
Winkelanschlag F-WA Best.-Nr. 205 357
Zubehör zu Führungsschiene:
Schraubzwinge F-SZ100MM (2 St.) Best.-Nr. 205 399
Verbindungsstück F-VS Best.-Nr. 204 363
Schienentasche F 160 Best.-Nr. 204 626
Schienentaschenset F80/160
mit F 80 + F 160 - Schiene + Verbindungsstück +
2 Schraubzwingen + Schienentasche
Best.-Nr. 204 748
Schienentaschenset F80/160 mit Winkelanschlag
mit F 80 + F 160 - Schiene + Verbindungsstück +
Winkelanschlag + 2 Schraubzwingen + Schienentasche
Best.-Nr. 204 749
Schienentaschenset F160/160
mit 2 x F 160 - Schiene + Verbindungsstück +
2 Schraubzwingen + Schienentasche
Best.-Nr. 204 805
b
b

-16-
You will find the following warnings and symbols in these operating instructions:
1 Product information
for machines with Art.-No. 917001, 917021
1.1 Manufacturer´s data
MAFELL AG
P. O. Box 1180, D-78720 Oberndorf / Neckar
Phone [phone], Fax [phone]
1.2 Machine identification
All data required for identification of the machine are stated on the rating plate which is attached to the motor
cover.
1.3 Technical data
Cutting depth  with cross-cutting system 49.5 mm (1 15/16 in.)
 with portable circular saw 55 mm (2 3/16 in.)
Max. tilt angle of saw assembly 0 - 45°
Max. cutting depth at 45º  with cross-cutting system 40 mm (1 9/16 in.)
 with portable circular saw 45.5 mm (1 13/16 in.)
Saw blade diameter  maximum 160 mm (6 1/4 in.)
 minimum 149 mm (5 3/4 in.)
Maximum width of saw blade body 1.2 mm (3/64 in.)
Cutting width of tool 1.8 mm (5/64 in.)
Saw blade bore 20 mm
This symbol indicates where you will find notes for your safety. If disregarded, this may result in
very serious injuries.
This symbol indicates a potentially hazardous situation. If it is disregarded, the product or objects
in its vicinity may be damaged.
This symbol indicates tips for the user and other useful information.
CE-mark to declare conformity with the essential health and safety requirements according to
Annex I of the Machinery Directive
Only for EU countries
Do not dispose of electric tools together with household waste material!
In observance of European Directive 2002/96/EC on waste electrical and electronic equipment
and its implementation in accordance with national law, electric tools that have reached the
end of their life must be collected separately and returned to an environmentally compatible
recycling facility.
English

-17-
Saw blade speed  no load 3750 rpm
 normal load 3000 rpm
Cutting speed at normal load 25,1 m/s (76.6 ft/sec.)
Cutting length  with thickness of stock 12 mm (1/2 in.) 470 mm
(18 1/2 in.)
 with thickness of stock 49.5 mm (1 15/16 in) 400 mm
(15 3/4 in.)
 Dimensions including guide track (W x L x H) 260 x 750 x 260 mm (10 1/4 x 29 1/2 x 10 1/4 in.)
Weight cross-cutting system with guide track, without mainsline 6.1 kg (13.73 lbs)
Weight portable circular saw without parallel guide fence 4.8 kg (10.8 lbs)
Hose connector diameter 35 mm (1 3/8 in.)
1.4 Noise emission
Noise emission values determined according to EN 60745-1 and EN 60745-2-5:
The noise measurement was recorded using the saw blade included in the standard equipment.
The stated values do not take any series variance into account and are not suitable for determining the immis-
sion sound power level, since this varies depending on the operating time, the machining operation concerned
and environmental factors. The immission sound power level can consequently be determined only in the indi-
vidual instance on the premises of the machine user.
1.5 Vibration
The typical hand-arm vibration is less than 2.5 m/s2.
1.6 Delivery specification
Cross-cutting system KSS 400 / 24 Vcomplete with:
1 TCT saw blade ∅ 160 mm (6 1/4 in.), 32 teeth
1 riving knife / splitter (thickness 1.2 mm / 3/64 in.)
1 parallel guide fence
1 hose connector
1 service tool in holding device on the machine
1 transport case, cpl.
1 operating manual
1 folder „Safety instructions“
1 APS Akku - Power - Station
1 interchangeable battery 24 V, 2.4 Ah
1 "APS Akku - Power - Station" operating manual
1.7 Safety devices
Great attention was paid to the safeguarding of opti-
mum working conditions right from the early devel-
opment stage of this new machine. A wide variety of
mechanical and electrical safety devices, ergonomic
principles and measures to reduce noise and dust
emissions were employed. In accordance with the
European Standards and with regard to the required
protection devices stipulated by the use according to
intended purpose, the machine is protected against
dangers which could not be eliminated by its design.
The protection devices are in particular:
Battery-Powered Motor 24 V
Power input (normal load) 340 W
Current - nominal load 15.5 A
Sound power level Emission sound pressure level
Operation 104 dB (A) 96 dB (A)

-18-
Protection against contact with the tool:
In accordance with the requirements of
EN 60745-2-5, the tooth rim of the saw blade
not required for cutting is secured by a fixed saw
guard and the part required for cutting is
secured by a self-closing retractable saw guard.
To aid the opening of this retractable saw guard
once it has been positioned on the workpiece, a
handle is attached to the guard.
Devices for safe guiding:
The large base plate guarantees safe rest of the
machine on the workpiece. Ergonomically
arranged handles are provided for guiding dur-
ing the sawing operation. Thanks to the parallel
guide fence, which can be used on both sides of
the cutting plane, it is possible to guide the
machine both along the edge of a workpiece
and along a guide rail placed on the work-
piece.The scoring edges which are well visible
from both sides of the machine also contribute
to safe guiding.
Protection against kickback of the workpiece:
In order to prevent a possible kickback of the
workpiece in the event of tilting and to assist in
guiding the machine during the advance motion,
the portable circular saw is provided with a riv-
ing knife / splitter. As regards its thickness, this
riving knife/splitter is adapted to the saw blade
supplied and can be positioned near the saw
blade within the limits specified in the technical
data.
Switching equipment:
The start interlock, which is provided in the han-
dle, avoids unintentional switching on. The
machine can only be operated as long as the
switch trigger, which is also accommodated in
the back handle, is pressed. As soon as this
switch trigger is released, the machine is auto-
matically disconnected. The stopping time of the
saw blade amounts to approx. 1 sec.
Ergonomics:
Essential ergonomic principles taken into con-
sideration for the design of the machine:
low weight compared with the given cutting
depth thanks to an efficient battery-powered
motor,
only one service tool for all functions
arranged in a holding device on the
machine.
 Chip removal:
The produced chips are routed via a built-in chip
duct to the attachable extractor connection. This
way, the machine can be connected to an exter-
nal extractor, e.g. to a movable dust extractor. In
case of operation without dust extraction, the
streamlined upper saw guard ensures that the
chips are blown out without hitting the operator.
1.8 Use according to intended purpose
The MAFELL cross cutting system KSS 400 / 24 V is
intended exclusively for ripping and cross cutting of
solid timber and sheet materials such as particle
boards, core-boards and Mdf-boards up to a thick-
ness of 49.5 mm (1 15/16 in.), using the circular saw
blades permitted by MAFELL.
The diameter of the saw blades used must lie within
the following range:
Minimum-∅149 mm (5 3/4 in.),
Maximum-∅160 mm (6 1/4 in.).
The maximum basic thickness of the saw blade
body must not exceed 1.2 mm (3/64 in.).
Any use beyond this scope is considered as failing
to comply with the intended purpose. The manufac-
turer is not liable for any damage caused as a result
of this; the risk is borne solely by the user.
The use of saw blades made of high-speed steel
(HSS) and of abrasive disks is not permitted.
The machine is not suitable for operation in the rain
outdoors or in areas subject to explosion hazards.
Use according to intended purpose also includes
compliance with the operating, maintenance and
repair conditions specified by MAFELL, and adher-
ence to the safety instructions contained in the oper-
ating manual.
The cross-cutting system KSS 400 / 24 V may only
be used, set up and serviced by persons over
18 years of age who are familiar with the machine
and have been instructed as to the dangers invol-
ved.
Repair work must be carried out by authorized
MAFELL dealers or a MAFELL customer service sta-
tion.
The safety regulations applicable in the country of
use, as well as all other generally accepted rules on
safety and occupational medicine, must be
observed.
The safety devices described in this
manual are essential prerequisites
of safe machine operation. They
must not be removed or put out of
action.

-19-
Unauthorized modifications to the machine preclude
the liability of the manufacturer for any resultant
damage.
The cross-cutting system must not be built into a sta-
tionary table and must not be used as circular table
saw machine.
1.9 Residual risks
Touching the saw blade in the vicinity of the
starting aperture underneath the base plate.
Touching the part of the saw blade that pro-
trudes underneath the workpiece or guiding
assembly when cutting.
Touching the following rotating parts from the
side: saw blade, clamping flange and flange
screw.
Machine kicks back if the blade gets stuck in the
workpiece.
Breakage of the saw blade and risk of the blade
or pieces of the blade being hurled away.
Hearing can be impaired when working for long
periods without ear protectors.
 Emission of wood dust: a health hazard when
working for long periods without dust extraction.
2 Safety instructions
2.1 Safety instructions comply with EN 60745-2-5
2.1.1 Rules of conduct
Keep hands clear of the saw area and the saw
blade. Keep hold of the additional handle or the
motor casing with your second hand.
Do not reach below the workpiece.
Adjust the cutting depth to the workpiece thick-
ness.
Never hold the workpiece to be sawed in your
hands or over your leg. Secure the workpiece
on a stable support.
When executing any works where the cutting
tool could damage hidden power supply lines or
its own device cable, only hold the device at the
isolated grip areas.
When performing longitudinal cuts, always use
a limit stop or a straight edge guide.
Always use saw blades with the correct size and
a suitable bore (e.g. star-shaped or round).
Never use damaged or wrong saw blade wash-
ers or screws.
2.1.2 Avoidance of kickbacks
Hold the saw with both hands and position your
arms in a way which ensures that you are able
to withstand the kickback forces. Always stand
laterally to the saw blade, never position your-
self in one line with the saw blade.
If the saw blade is blocked or the sawing proc-
ess is interrupted for any other reason, release
the ON/OFF switch and keep the saw balanced
in the material until the saw blade stands abso-
lutely still. Never try to remove the saw from the
workpiece or pull it backwards as long as the
saw blade is still in motion or a kickback may
occur.
If you want to re-start a saw which is caught in
the workpiece, centre the saw blade in the saw
gap and ensure that the saw teeth do not stick in
the workpiece.
Support large panels to reduce the risk of a kick-
back as a result of a jamming saw blade.
Do not use any blunt or damaged saw blades.
Fasten the cutting depths and cutting angle
adjustments prior to starting sawing.
Use utmost caution when executing a “plunge
cut” in a hidden area, e.g. an existing wall.
2.1.3 Function of safety devices
Prior to each use, verify that the lower saw
guard closes properly. Do not use the saw if the
lower saw guard cannot be freely moved and
does not immediately close. Never clamp or tie
the lower saw guard when it is open.
Check the function of the spring for the lower
saw guard. Have the device maintained prior to
Residual risks may also arise owing
to the design of the machine relat-
ing to its intended purpose even if
the machine is used properly and in
compliance with all relevant safety
regulations; e.g.:
Woodworking machines can be
dangerous when in use. You should
therefore always follow the safety
instructions set out in this chapter,
as well as the safety regulations
applicable in the country of use!

-20-
use if the lower saw guard and the spring do not
work properly.
The lower saw guard may only be opened man-
ually when special cuts, such as “plunge cuts” or
“angle cuts” are carried out. Open the lower saw
guard by means of the drawback lever and let
go of the lever as soon as the saw plate has
immersed in the workpiece.
Do not place the saw onto the workbench or the
floor if the lower saw guard does not cover the
saw blade.
Use a riving knife / splitter which is suitable for
the inserted saw blade.
Adjust the riving knife / splitter as described in
the operating instructions.
Always use the riving knife / splitter, except
when executing plunge cuts.
The riving knife / splitter must be in the saw gap
to be able to take effect.
Do not operate the saw if the riving knife / split-
ter is bent hidden.
2.2 Additional safety instructions
Never work without the protective equipment
prescribed for the relevant operation and do not
make any modifications to the machine that
could undermine safety.
Children and young persons must not operate
this machine. This rule does not apply to young
persons receiving training and being supervised
by an expert.
Always be aware of environmental influences.
Do not allow the machine to be exposed to the
rain and do not use the machine in a damp or
wet environment, or in the vicinity of inflam-
mable liquids or gases.
Store the machine in the dry under lock and key
and out of reach of children.
Instructions on operation:
Provide an uncluttered, anti-slip location with
adequate illumination.
Before tool changes, making adjustments and
eliminating malfunctions (including the removal
of trapped splinters), remove the interchangea-
ble battery from the machine.
Never work with pieces which are too big or too
small for the machine´s capacity.
The switch must not be clamped in position.
Before switching on, make sure that the saw
blade ist tightly secured and that the Allen key
has been removed.
Do not begin cutting until the saw blade has
reached full speed.
Examine the workpiece for foreign objects.
Never attempt to cut nails or other metal
objects.
Match the feed rate to the thickness of the work-
piece when sawing. Excessive feed rates over-
load the motor, lead to poorly executed cuts,
and blunt the saw blade prematurely.
Do not remove the machine from the workpiece
until the saw blade is stationary.
Always keep your hands well away from the
chip ejection area while the machine is running.
No attempt must be made to slow down the saw
blade by applying lateral pressure to its surface.
The sawdust created by cutting makes it difficult
to see as clearly as may be necessary and can
be damaging to health in certain circumstances.
If not working outdoors or on well ventilated
premises, the machine must be connected to an
extractor unit, such as a small portable dust
extractor, when operating for long periods. The
air velocity must be at least 20 m/s (65.6 ft/sec.).
Instructions on service and maintenance:
Regular cleaning of the machine, especially the
adjusting devices for the base plate and guide-
ways, is an important safety factor.
Before begin-
ning this task, remove the battery from the
machine.
Only original MAFELL spare parts and acces-
sories must be used. Otherwise the manufac-
turer does not offer any warranty and does not
accept any liability.
3 Setting up / Adjusting
3.1 Charging the battery
The nominal voltage of the rechargeable battery
must conform to the specifications on the machine.
The battery and the charger are matched to each
other. For charging purposes, only a MAFELL rapid
charging device may be used.
If a new machine is used, the battery must be
charged first. A new battery only offers full power
after approx. 5 charging and discharging cycles.
