Mafell KSS 50 cc Quick guide

KSS 50 cc
170436.1118/c
Kapp-Sägesystem
Originalbetriebsanleitung
5
Cross-Cutting System
Translation of the original operating instructions
16
Système de mise à longueur
Traduction de la notice d'emploi originale
26
Sistema sega troncatrice
Traduzione delle istruzioni per l’uso originali
36
Kap-zaagsysteem
Vertaling van de originele gebruiksaanwijzing
46
Sistema de tronzar
Traducción del manual de instrucciones original
56
Katkaisusahajärjestelmänä
Käännös alkuperäiskäyttöohjeesta
66
Kapsågsystem
Översättning av originalbruksanvisningen
76
Kap-savesystem
Oversættelse af den originale
betjeningsvejledning
86
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
WARNING
Please read all safety instructions and directions. Failure to comply with the safety instructions and directions can cause electric shock, fire
and/or serious injuries. Please retain all safety instructions and directions for future reference.
AVERTISSEMENT
Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d'être à
l'origine de décharges électriques, d'incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les
relire à tout moment.
AVVERTENZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono
causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.
WAARSCHUWING
Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische
schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.
ADVERTENCIA
Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen las indicacionesde seguridad e instrucciones, se pueden
producir descargas eléctricas, incendios y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para el futuro.
VAROITUS
Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon
ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.
VARNING
Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningar och anvisningar kan orsaka elstötar, brand
och/eller allvarliga personskador. Behåll alla säkerhetsanvisningar och anvisning för framtida användning.
ADVARSEL
Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til
elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

-5-
Deutsch
Inhaltsverzeichnis
1Zeichenerklärung.............................................................................................................. 6
2Erzeugnisangaben ........................................................................................................... 6
2.1 Angaben zum Hersteller...................................................................................................6
2.2 Kennzeichnung der Maschine ..........................................................................................6
2.3 Technische Daten ............................................................................................................ 7
2.4 Emissionen....................................................................................................................... 7
2.5 Lieferumfang .................................................................................................................... 7
2.6 Sicherheitseinrichtungen .................................................................................................. 8
2.7 Bestimmungsgemäße Verwendung ................................................................................. 8
2.8 Restrisiken........................................................................................................................8
3Sicherheitshinweise.......................................................................................................... 8
4Rüsten / Einstellen .........................................................................................................10
4.1 Netzanschluss ................................................................................................................ 10
4.2 Späneabsaugung ........................................................................................................... 10
4.3 Sägeblattauswahl ........................................................................................................... 10
4.4Sägeblattwechsel ........................................................................................................... 10
4.5 Spaltkeil..........................................................................................................................11
5Betrieb............................................................................................................................11
5.1 Inbetriebnahme .............................................................................................................. 11
5.2 Ein- und Ausschalten .....................................................................................................11
5.3 Licht................................................................................................................................11
5.4 Schnitttiefeneinstellung .................................................................................................. 11
5.5 Einstellung für Schrägschnitte........................................................................................11
5.6 Eintauchschnitte ............................................................................................................. 12
5.7 Sägen nach Anriss ......................................................................................................... 12
5.8 Sägen mit dem Parallelanschlag....................................................................................12
5.9 Arbeiten mit dem Untergreifanschlag .............................................................................13
6Wartung und Instandhaltung .......................................................................................... 13
6.1 Lagerung ........................................................................................................................ 13
7Störungsbeseitigung....................................................................................................... 13
8Sonderzubehör............................................................................................................... 15
9Explosionszeichnung und Ersatzteilliste ........................................................................ 15

-6-
1Zeichenerklärung
Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit
finden.
Bei Nichtbeachten können schwerste Verletzungen die Folge sein.
Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.
Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner
Umgebung beschädigt werden.
Dieses Symbol kennzeichnet Anwendertipps und andere nützliche
Informationen.
2Erzeugnisangaben
zu Maschinen mit Art.-Nr. 918901, 918902, 918920, 918921, 918922, 918923, 918925, 918930 oder 918948
2.1 Angaben zum Hersteller
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax +49
(0)7423/812-218
2.2 Kennzeichnung der Maschine
Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild
vorhanden.
Schutzklasse II
CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden
Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der
Maschinenrichtlinie
Nur für EU Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-
Altgeräte und Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

-7-
2.3 Technische Daten
Universalmotor funk- und fernsehentstört
230 V~
50 Hz
240 V~
60 Hz
110 V~
50 Hz
120 V~
60 Hz
Aufnahmeleistung (Normallast)
1300 W
1300 W
1300 W
Strom bei Normallast
6,0 A
12,5 A
11,6 A
Sägeblattdrehzahl im Leerlauf
5700 min-1
Sägeblattdrehzahl bei Normallast
3300 min-1
Schnitttiefe 0°/30°/45°
52 / 50 / 42 mm
Sägeaggregat schwenkbar
0°–45°
Sägeblattdurchmesser max./min.
168 / 157 mm
Größte Sägeblatt-Grundkörperdicke
1,2 mm
Werkzeug-Schnittbreite
1,8 mm
Sägeblattaufnahmebohrung
20 mm
Durchmesser Absaugstutzen
35 mm
Gewicht ohne Netzkabel, ohne Parallelanschlag
5,4 kg
Abmessungen (B x L x H)
257 x 751 x 258 mm
2.4 Emissionen
Die angegebenen Werte sind Emissionspegel. Obwohl es einen Zusammenhang zwischen Emissions- und
Immissionspegel gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen
notwendig sind. Die den aktuellen, am Arbeitsplatz vorhandenen Immissionspegel beeinflussenden Faktoren
umfassen die Dauer der Exposition, die Raumcharakteristik, andere Lärmquellen usw., wie z. B. die Anzahl der
Maschinen und andere benachbarte Bearbeitungen. Außerdem kann der zulässige Immissionspegel von Land
zu Land unterschiedlich sein. Trotzdem ist diese Information geeignet, dem Anwender der Maschine eine
bessere Abschätzung der Gefährdung und des Risikos zu ermöglichen.
2.4.1 Angaben zur Geräuschemission
Die nach EN 62841 ermittelten Geräuschemissionswerte betragen:
Schall-Leistungspegel
Arbeitsplatzbezogener Emissionswert
Leerlauf
103 dB (A)
93 dB (A)
Bearbeitung
104 dB (A)
91 dB (A)
Die Geräuschmessung wurde mit dem serienmäßig mitgelieferten Sägeblatt durchgeführt.
2.4.2 Angaben zur Vibration
Die typische Hand-Arm-Schwingung ermittelt nach EN 62841 ist kleiner als 2,5 m/s2.
2.5 Lieferumfang
Kapp-Sägesystem KSS 50 cc komplett mit:
1 hartmetallbestücktes Kreissägeblatt ø 168 mm, 32 Zähne
1 Spaltkeil (Dicke 1,2 mm)
1 Bedienwerkzeug in Halterung an der Maschine
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“
1 Transportkasten nur bei Art.-Nr. 918902, 918930, 918948

-8-
2.6 Sicherheitseinrichtungen
Gefahr
Diese Einrichtungen sind für den
sicheren Betrieb der Maschine
erforderlich und dürfen nicht
entfernt bzw. unwirksam gemacht
werden.
Die Maschine ist mit den folgenden
Sicherheitseinrichtungen ausgestattet:
- Obere feste Schutzhaube
- Untere bewegliche Schutzhaube
- Große Grundplatte
- Handgriffe
- Spaltkeil
- Schalteinrichtung und Bremse
- Absaugstutzen
2.7 Bestimmungsgemäße Verwendung
Das MAFELL Kapp-Sägesystem ist ausschließlich
zum Längs- und Querschneiden von Massivholz
geeignet.
Plattenwerkstoffe wie Spanplatten, Tischlerplatten
und MDF-Platten können ebenfalls verarbeitet
werden. Verwenden Sie die zugelassenen
Sägeblätter nach EN 847-1.
Ein anderer Gebrauch als oben beschrieben ist nicht
zulässig. Für einen Schaden, der aus einer solchen
anderen Nutzung hervorgeht, haftet der Hersteller
nicht.
Um die Maschine bestimmungsgemäß zu verwenden
halten Sie die von MAFELL vorgeschriebenen
Betriebs-, Wartungs- und
Instandsetzungsbedingungen ein.
2.8 Restrisiken
Gefahr
Bei bestimmungsgemäßem
Gebrauch und trotz der Einhaltung
der Sicherheitsbestimmungen
bleiben durch den
Verwendungszweck
hervorgerufene Restrisiken.
- Berühren des Sägeblattes im Bereich der
Anfahröffnung unterhalb der Grundplatte.
- Berühren des unterhalb des Werkstücks
vorstehenden Teils des Sägeblattes beim
Schneiden.
- Berühren sich drehender Teile von der Seite:
Sägeblatt, Spannflansch und Flansch-Schraube.
- Rückschlag der Maschine beim Verklemmen im
Werkstück.
- Bruch und Herausschleudern des Sägeblattes
oder von Teilen des Sägeblattes.
- Berühren spannungsführender Teile bei
geöffnetem Gehäuse und nicht gezogenem
Netzstecker.
- Beeinträchtigung des Gehörs bei länger
andauernden Arbeiten ohne Gehörschutz.
- Emission gesundheitsgefährdender Holzstäube bei
länger andauerndem Betrieb ohne Absaugung.
3Sicherheitshinweise
Gefahr
Beachten Sie stets die folgenden
Sicherheitshinweise und die im
jeweiligen Verwenderland
geltenden
Sicherheitsbestimmungen!
Allgemeine Hinweise:
- Kinder und Jugendliche dürfen diese Maschine
nicht bedienen. Davon ausgenommen sind
Jugendliche unter Aufsicht eines Fachkundigen
zum Zwecke ihrer Ausbildung.
- Arbeiten Sie nie ohne die für den jeweiligen
Arbeitsgang vorgeschriebenen Schutzvor-
richtungen und ändern Sie an der Maschine nichts,
was die Sicherheit beinträchtigen könnte.
- Beim Einsatz der Maschine im Freien wird die
Verwendung eines Fehlerstromschutzschalters
empfohlen.
- Beschädigte Kabel oder Stecker müssen sofort
ausgetauscht werden.
- Scharfe Knicke am Kabel verhindern. Speziell
beim Transport und Lagern der Maschine das
Kabel nicht um die Maschine wickeln.

-9-
Nicht verwendet werden dürfen:
- Rissige Sägeblätter und solche, die ihre Form
verändert haben.
- Sägeblätter aus hochlegiertem Schnellarbeitsstahl
(HSS-Sägeblätter).
- Stumpfe Sägeblätter wegen der zu hohen
Motorbelastung.
- Sägeblätter, deren Grundkörper dicker oder deren
Schnittbreite (Schränkung) kleiner ist als die Dicke
des Spaltkeils.
- Sägeblätter, die nicht für die Sägeblatt-Drehzahl im
Leerlauf geeignet sind.
Hinweise zur Verwendung persönlicher
Schutzausrüstungen:
- Tragen Sie beim Arbeiten immer einen
Gehörschutz.
- Tragen Sie beim Arbeiten immer eine
Staubschutzmaske.
Hinweise zum Betrieb:
- Kommen Sie mit Ihren Händen nicht in den
Sägebereich und an das Sägeblatt. Halten Sie mit
Ihrer zweiten Hand den Zusatzgriff oder das
Motorgehäuse.
- Greifen Sie nicht unter das Werkstück.
- Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an.
- Halten Sie das Werkstück niemals in der Hand
oder über dem Bein fest. Sichern Sie das
Werkstück an einer stabilen Unterlage.
- Beim Sägen mit verbundener Führungsschiene,
darf die Maschine nur vom Werkstück
abgenommen werden, wenn sie sich in der
Ausgangsposition befindet und die bewegliche
Schutzhaube geschlossen ist.
- Halten Sie das Gerät nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Schneidwerkzeug verborgene
Stromleitungen oder das eigene Gerätekabel
treffen könnte.
- Verwenden Sie beim Längsschneiden immer einen
Anschlag oder eine gerade Kantenführung.
- Verwenden Sie immer Sägeblätter in der richtigen
Größe und mit passender Aufnahmebohrung (z. B.
sternförmig oder rund).
- Verwenden Sie niemals beschädigte oder falsche
Sägeblatt-Unterlegscheiben oder –Schrauben.
- Halten Sie die Säge mit beiden Händen fest und
bringen Sie Ihre Arme in eine Stellung, in der Sie
den Rückschlagkräften standhalten können. Halten
Sie sich immer seitlich des Sägeblattes, nie das
Sägeblatt in eine Linie mit Ihrem Körper bringen.
- Falls das Sägeblatt klemmt oder das Sägen aus
einem anderen Grund unterbrochen wird, lassen
Sie den Ein- und Ausschalter los und halten Sie
die Säge im Werkstoff ruhig, bis das Sägeblatt
vollständig still steht. Versuchen Sie niemals die
Säge aus dem Werkstück zu entfernen oder sie
rückwärts zu ziehen, solange das Sägeblatt sich
bewegt oder ein Rückschlag sich ereignen könnte.
- Wenn Sie eine Säge, die im Werkstück steckt,
wieder starten wollen, zentrieren Sie das Sägeblatt
im Sägespalt und überprüfen Sie, ob die
Sägezähne nicht im Werkstück verhakt sind.
- Stützen Sie große Platten ab, um das Risiko eines
Rückschlages durch ein klemmendes Sägeblatt zu
vermindern.
- Verwenden Sie keine stumpfen oder beschädigten
Sägeblätter.
- Ziehen Sie vor dem Sägen die Schnitttiefen- und
Schnittwinkeleinstellungen fest.
- Seien Sie besonders vorsichtig, wenn Sie einen
„Tauchschnitt“ in einen verborgenen Bereich, z. B.
eine bestehende Wand, ausführen.
- Überprüfen Sie vor jeder Benutzung, ob die untere
Schutzhaube einwandfrei schließt. Verwenden Sie
die Säge nicht, wenn die untere Schutzhaube nicht
frei beweglich ist und sich nicht sofort schließt.
Klemmen oder binden Sie die untere Schutzhaube
niemals in geöffneter Position fest.
- Überprüfen Sie die Funktion der Feder für die
untere Schutzhaube. Lassen Sie das Gerät
warten, wenn untere Schutzhaube und Feder nicht
einwandfrei arbeiten.
- Öffnen Sie die untere Schutzhaube von Hand nur
bei besonderen Schnitten, wie „Tauch- und
Winkelschnitten“. Öffnen Sie die untere
Schutzhaube mit dem Rückziehhebel und lassen
Sie diesen los, sobald das Sägeblatt in das
Werkstück eingedrungen ist.

-10-
- Legen Sie die Säge nicht auf der Werkbank oder
dem Boden ab, ohne dass die untere Schutzhaube
das Sägeblatt bedeckt.
- Verwenden Sie das für den Spaltkeil passende
Sägeblatt.
- Justieren Sie den Spaltkeil wie in der
Betriebsanleitung beschrieben.
- Verwenden Sie immer den Spaltkeil, außer bei
„Tauchschnitten“.
- Damit der Spaltkeil wirken kann, muss er sich im
Sägespalt befinden.
- Betreiben Sie die Säge nicht mit verbogenem
Spaltkeil.
- Kontrollieren Sie das Werkstück auf Fremdkörper.
Nicht in Metallteile, z. B. Nägel, sägen.
Hinweise zur Wartung und Instandhaltung:
- Die regelmäßige Reinigung der Maschine, vor
allem der Verstelleinrichtungen und der
Führungen, stellt einen wichtigen Sicherheitsfaktor
dar.
- Es dürfen nur original MAFELL-Ersatz- und
Zubehörteile verwendet werden. Es besteht sonst
kein Garantieanspruch und keine Haftung des
Herstellers.
4Rüsten / Einstellen
4.1 Netzanschluss
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der auf dem Leistungsschild der
Maschine angegebenen Betriebsspannung
übereinstimmt.
4.2 Späneabsaugung
Gefahr
Gesundheitsgefährdende Stäube
müssen mit einem M-Sauger
eingesaugt werden.
Bei allen Arbeiten, bei denen eine erhebliche Menge
Staub entsteht, schließen Sie die Maschine an eine
geeignete externe Absaugeinrichtung an. Die
Luftgeschwindigkeit muss mindestens 20 m/s
betragen.
Der Innendurchmesser des Absaugstutzens 1 (Abb.
3) beträgt 35 mm.
4.3 Sägeblattauswahl
Um eine gute Schnittqualität zu erhalten, verwenden
Sie ein scharfes Werkzeug und wählen entsprechend
Material und Anwendung ein Werkzeug aus der
folgenden Liste:
Schneiden von Weich- und Hartholz speziell längs
zur Faserrichtung:
- HM-Kreissägeblatt Ø 168 x 1,8 x 20 mm, 16 Zähne
Schneiden von Weich- und Hartholz quer und
längs zur Faserrichtung:
- HM-Kreissägeblatt Ø 168 x 1,8 x 20 mm, 24 Zähne
Schneiden von Weich- und Hartholz speziell quer
zur Faserrichtung:
- HM-Kreissägeblatt Ø 168 x 1,8 x 20 mm, 32
Zähne
Schneiden von Weich- und Hartholz speziell quer
zur Faserrichtung „Feinschnitte“:
- HM-Kreissägeblatt Ø 168 x 1,8 x 20 mm, 56
Zähne
4.4 Sägeblattwechsel
Gefahr
Bei allen Wartungsarbeiten den
Netzstecker ziehen.
Betätigen Sie den Drücker 2 (Abb. 2) und
ziehen den Sperrhebel 3 (Abb. 2) nach oben.
Nun ist die Sägewelle arretiert und der
Schalthebel verriegelt.
Mit dem Sechskant-Schraubendreher 4
(Halterung Abb. 3) lösen Sie die Flansch-
Schraube 5 (Abb. 3) entgegen dem
Uhrzeigersinn. Nehmen Sie nun die Schraube
sowie den vorderen Spannflansch 6 (Abb. 3) ab.
Sie können nun das Sägeblatt nach dem Öffnen
der beweglichen Schutzhaube entfernen.
Die Spannflansche müssen frei von
anhaftenden Teilen sein.
Achten Sie beim Einsetzen des Sägeblattes auf
die Drehrichtung.
Anschließend stecken Sie den Spannflansch
auf, setzen die Flansch-Schraube an und ziehen
sie durch Drehen im Uhrzeigersinn fest.

-11-
4.5 Spaltkeil
Gefahr
Bei allen Wartungsarbeiten den
Netzstecker ziehen.
Der Spaltkeil 7 (Abb. 3) verhindert das Klemmen des
Sägeblattes beim Längsschneiden. Der richtige
Abstand zum Sägeblatt ist in der (Abb. 4) dargestellt.
Lösen Sie zum Verstellen die Schraube 8 (Abb.
3) mit dem mitgelieferten Sechskant-
Schraubendreher 4 (Abb. 3).
Verstellen Sie den Spaltkeil durch verschieben
in seinem Längsschlitz und ziehen Sie
anschließend die Schraube wieder fest.
5Betrieb
5.1 Inbetriebnahme
Diese Betriebsanleitung muss allen mit der
Bedienung der Maschine beauftragten Personen zur
Kenntnis gegeben werden, wobei insbesondere auf
das Kapitel „Sicherheitshinweise“ aufmerksam zu
machen ist.
5.2 Ein- und Ausschalten
Einschalten: Drücken Sie die Einschaltsperre 9
(Abb. 2) zum entriegeln nach vorne. Danach
betätigen Sie bei gedrückter Einschaltsperre
den Schalterdrücker 10 (Abb. 2).
Da es sich um einen Schalter ohne Arretierung
handelt, läuft die Maschine nur so lange, wie dieser
Schalterdrücker gedrückt wird.
Ausschalten: Zum Ausschalten lassen Sie den
Schalterdrücker 10 (Abb. 2) los. Durch die
eingebaute automatische Bremse wird die
Auslaufzeit des Sägeblattes auf ca. 1 - 2 s
begrenzt. Die Einschaltsperre wird automatisch
wieder wirksam und sichert die Handkreissäge
gegen irrtümliches Einschalten.
5.3 Licht
Achtung
Nicht in die brennende Leuchte
starren!
Das Elektrowerkzeug ist mit einem Lichtmodul 22
(Abb. 5) ausgestattet.
Das Lichtmodul wird mit dem Einschalten der
Maschine für eine bestimmte Zeit versorgt und ist
anschließend betriebsbereit.
In Betriebsbereitschaft schaltet das Lichtmodul das
Licht automatisch beim Bewegen der Maschine ein
oder bei längerem Stillstand wieder aus.
5.4 Schnitttiefeneinstellung
Die Schnitttiefe lässt sich in einem Bereich zwischen
0 und 55 mm stufenlos einstellen.
Dazu wird wie folgt vorgegangen:

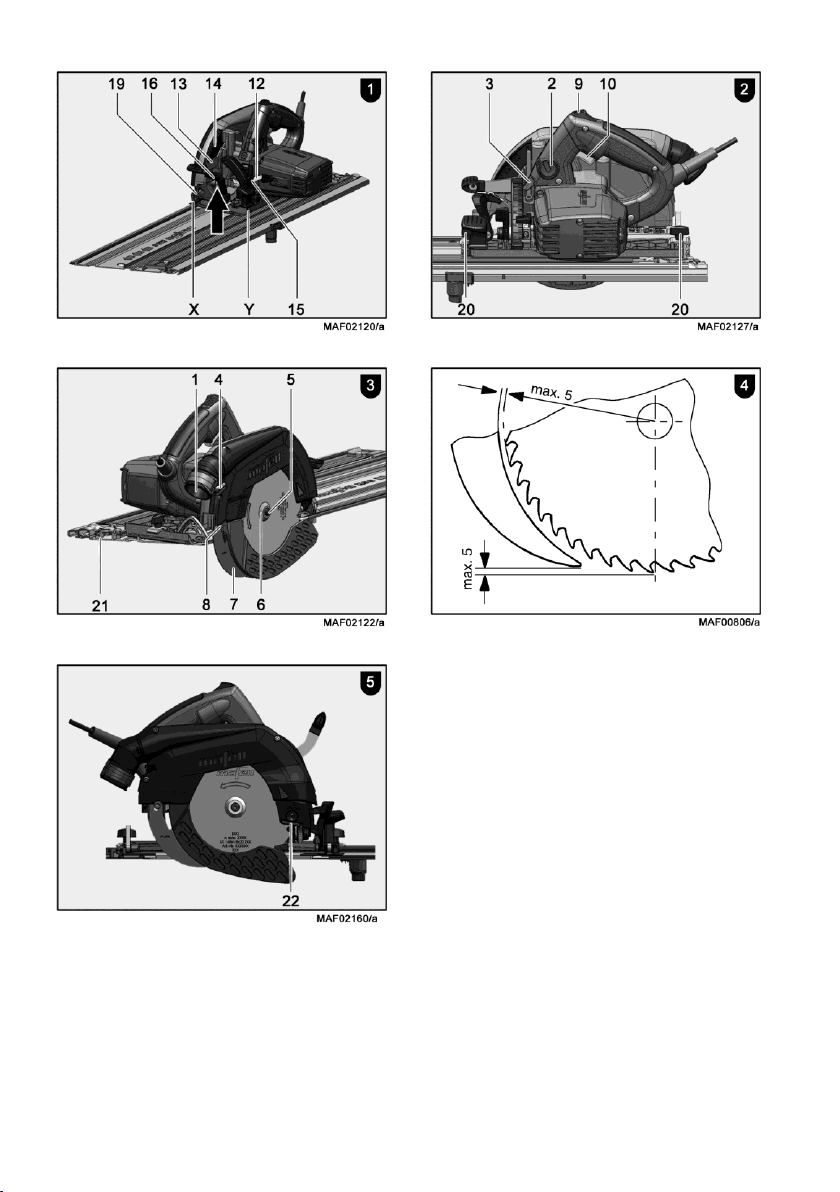

Lösen Sie den Klemmhebel 12 (Abb. 1).
Mit dem Tauchhebel 13 (Abb. 1) stellen Sie die
Schnitttiefe ein.
Die eingestellte Tiefe ist auf der Skala 14 (Abb.
1) ablesbar. Als Zeiger dient dabei die
angeschrägte Kante des Tauchhebels.
Ziehen Sie den Klemmhebel 12 (Abb. 1) wieder
fest.
Stellen Sie die Schnitttiefe immer
ca. 2 bis 5 mm größer als die zu
schneidende Materialstärke ein.
5.5 Einstellung für Schrägschnitte
Das Sägeaggregat lässt sich für Schrägschnitte auf
jeden beliebigen Winkel von 0 bis 45° einstellen.
Zum Schrägstellen bringen Sie die Maschine in
Ausgangsstellung und stützen diese so ab, dass
das Sägeaggregat geschwenkt werden kann.
Lösen Sie den Hebel 15 (Abb. 1).
Entsprechend der Skala am Schwenksegment
stellen Sie den Winkel ein.
Anschließend ziehen Sie den Hebel 15 (Abb. 1)
fest.

-12-
5.6 Eintauchschnitte
Gefahr
Rückschlaggefahr bei
Eintauchschnitten! Vor dem
Eintauchen legen Sie die Maschine
mit der hinteren Kante der
Grundplatte an einem am
Werkstück befestigten Anschlag
an. Halten Sie beim Eintauchen die
Maschine am Handgriff gut fest und
schieben Sie leicht nach vorne!
Lösen Sie den Klemmhebel 12 (Abb. 1) und
stellen Sie mit dem Tauchhebel 13 (Abb. 1) die
Maschine in die oberste Stellung.
Mit dem Voreinzugshebel 16 (Abb. 1) öffnen Sie
die bewegliche Schutzhaube ganz, so dass die
Maschine auf dem zu bearbeitenden Werkstück
aufgesetzt werden kann. Das Sägeblatt befindet
sich nun frei über dem Material und kann zum
Anriss ausgerichtet werden.
Schalten Sie die Maschine ein und drücken Sie
den Tauchhebel 13 (Abb. 1) nach unten. Damit
taucht das Sägeblatt senkrecht in das
Werkstück ein. Dabei ist die Eintauchtiefe an
der Skala 14 (Abb. 1) abzulesen. Der Spaltkeil
schwenkt beim Eintauchvorgang nach oben
weg. Sobald beim Vorwärtsbewegen der
Maschine der Spalt hinter dem Sägeblatt frei
wird, kehrt der Spaltkeil in seine normale Lage
zurück.
5.7 Sägen nach Anriss
mit Führungsschiene
Beim Sägen nach Anriss dient die rechte Kante der
Führungsschiene als Anrisszeiger. Dies gilt auch für
Schrägschnitte. Bitte beachten Sie den Abschnitt 5.4.
Setzen Sie zum Sägen die Führungsschiene auf
das Werkstück auf.
Schalten Sie die Maschine ein (siehe Kapitel
5.2) und schieben Sie die Maschine
gleichmäßig in Schnittrichtung vor.
Nach dem Schnittende schalten Sie die Säge
durch Loslassen des Schalterdrückers 10 (Abb.
2) aus.
Ziehen Sie die Maschine im aufgelegtem
Zustand in die Ausgangsposition zurück und
nehmen sie in dieser Position vom Werkstück
ab.
Sie gewährleisten damit, dass die bewegliche
Schutzhaube vollständig geschlossen ist.
ohne Führungsschiene
Die Maschine können Sie durch Betätigen der
Sperrklinke 21 (Abb. 3) nach hinten von der
Führungsschiene abnehmen.
Der bewegliche Anrisszeiger 19 (Abb. 1) passt sich
auch bei Schrägschnitten automatisch an. Die
Anrisskante entspricht der Innenseite des
Sägeblattes. Für Schrägschnitte kann der Anriss
durch die Öffnung auf der linken Seite der oberen
Schutzhaube eingesehen werden (Pfeil, Abb. 1).
Halten Sie die Maschine an den Handgriffen fest
und setzen Sie sie mit dem vorderen Teil der
Grundplatte auf das Werkstück auf.
Schalten Sie die Handkreissäge ein (siehe
Kapitel 5.2) und schieben Sie die Maschine
gleichmäßig in Schnittrichtung vor.
Nach dem Schnittende schalten Sie die Säge
durch Loslassen des Schalterdrückers 10 (Abb.
2) aus.
5.8 Sägen mit dem Parallelanschlag
Der Parallelanschlag dient zum Sägen parallel zu
einer schon vorhandenen Kante. Dabei kann der
Anschlag sowohl rechts als auch links an der
Maschine angebracht werden. Dabei beträgt der
Schnittbereich auf der rechten Seite 33 - 130 mm
(Ablesezeiger „X“ Abb. 1) und auf der linken Seite
163 - 300 mm (Ablesekante an Zeigerkante „Y“ Abb.
1). Im Bereich von 163 –220 mm muss die Maschine
um ca. 10 mm nach oben gestellt werden, damit der
Anschlag unter das Motorgehäuse geschoben
werden kann.
Sie können die Schnittbreite nach dem Lösen
der Flügelschrauben 20 (Abb. 2) verstellen, in
dem Sie den Anschlag entsprechend
verschieben, und anschließend die
Flügelschrauben wieder festziehen.
Zusätzlich kann der Parallelanschlag durch einfaches
Umdrehen (Führungsfläche für die Werkstückkante
zeigt nach oben) auch als Doppelauflage zur
besseren Führung der Handkreissäge verwendet
werden. Nun kann die Maschine an einer auf dem

-13-
Werkstück befestigten Führung entlanggeführt
werden.
5.9 Arbeiten mit dem Untergreifanschlag
Der Untergreifanschlag dient zum Arbeiten parallel zu
einer schon vorhandenen Kante. Dabei kann der
Anschlag sowohl rechts als auch links an der
Maschine angebracht werden. Dabei beträgt der
Schnittbereich auf der rechten Seite ca. 12 - 40 mm
und auf der linken Seite ca. 30 –210 mm.
Sie können die Schnittbreite nach dem Lösen
der Flügelschrauben 20 (Abb. 2) verstellen, in
dem Sie den Anschlag entsprechend
verschieben, und anschließend die
Flügelschrauben wieder festziehen.
6Wartung und Instandhaltung
Gefahr
Bei allen Wartungsarbeiten den
Akku ziehen.
MAFELL-Maschinen sind wartungsarm konstruiert.
Die eingesetzten Kugellager sind auf Lebenszeit
geschmiert. Nach längerer Betriebszeit empfehlen
wir, die Maschine einer autorisierten MAFELL-
Kundendienstwerkstatt zur Durchsicht zu übergeben.
Für alle Schmierstellen nur unser Spezialfett, Bestell -
Nr. 049040 (1 kg - Dose), verwenden.
6.1 Lagerung
Wird die Maschine längere Zeit nicht verwendet, ist
sie sorgfältig zu reinigen. Blanke Metallteile mit einem
Rostschutzmittel einsprühen.
7Störungsbeseitigung
Gefahr
Die Ermittlung der Ursachen von vorliegenden Störungen und deren
Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher
Netzstecker ziehen!
Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen
wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.
Störung
Ursache
Beseitigung
Maschine lässt sich nicht
einschalten
Keine Netzspannung vorhanden
Spannungsversorgung
kontrollieren
Netzsicherung defekt
Sicherung ersetzen
Kohlebürsten abgenützt
Maschine in die MAFELL-
Kundendienstwerkstatt bringen
Maschine bleibt während des
Schneidens stehen
Netzausfall
Netzseitige Vorsicherungen
kontrollieren
Überlastung der Maschine
Vorschubgeschwindigkeit
verringern

-14-
Störung
Ursache
Beseitigung
Sägeblatt klemmt beim
Vorschieben der Maschine
Zu großer Vorschub
Vorschubgeschwindigkeit
verringern
Stumpfes Sägeblatt
Sofort Schalter loslassen.
Maschine aus dem Werkstück
entfernen und Sägeblatt
austauschen
Spannungen im Werkstück
Schlechte Maschinenführung
Parallelanschlag einsetzen
Unebene Werkstückoberfläche
Fläche ausrichten
Brandflecke an den Schnittstellen
Für den Arbeitsgang
ungeeignetes oder stumpfes
Sägeblatt
Sägeblatt austauschen
Späneauswurf verstopft
Holz zu feucht
Lang andauerndes Schneiden
ohne Absaugung
Maschine an eine externe
Absaugung, z. B. Kleinentstauber,
anschließen

-15-
8Sonderzubehör
- Sägeblatt-HM Ø 168 x 1,8 x 20, 16 Zähne (Längsschnitt)
Best.-Nr. 092 476
- Sägeblatt-HM Ø 168 x 1,8 x 20, 24 Zähne (Längs- und Querschnitte)
Best.-Nr. 092 478
- Sägeblatt-HM Ø 168 x 1,8 x 20, 32 Zähne (Querschnitt)
Best.-Nr. 092 480
- Sägeblatt-HM Ø 168 x 1,8 x 20, 56 Zähne (Feinschnitt)
Best.-Nr. 092 482
- Führungsschiene F80, 800 mm lang
Best.-Nr. 204 380
- Führungsschiene F110, 1100 mm lang
Best.-Nr. 204 381
- Führungsschiene F160, 1600 mm lang
Best.-Nr. 204 365
- Führungsschiene F210, 2100 mm lang
Best.-Nr. 204 382
- Führungsschiene F310, 3100 mm lang
Best.-Nr. 204 383
- Winkelanschlag F-WA
Best.-Nr. 205 357
- Zubehör zu Führungsschiene:
-Schraubzwinge F-SZ100MM (2 St.)
-Verbindungsstück F-VS
-Schienentasche F160
Best.-Nr. 205 399
Best.-Nr. 204 363
Best.-Nr. 204 626
- Schienentaschenset F80/160 mit Winkelanschlag bestehend aus: F80 +
F160 + Verbindungsstück + Winkelanschlag + 2 Schraubzwingen +
Schienentasche
Best.-Nr. 204 749
- Schienentaschenset F160/160 bestehend aus: 2 x F160 +
Verbindungsstück + 2 Schraubzwingen + Schienentasche
Best.-Nr. 204 805
- Rückschlagstop F-RS
Best.-Nr. 202 867
- Untergreifanschlag UA
Best.-Nr. 206 073
- Parallelanschlag K55-PA
Best.-Nr. 206 825
9Explosionszeichnung und Ersatzteilliste
Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

-16-
English
Table of Contents
1Signs and symbols ......................................................................................................... 17
2Product information ........................................................................................................ 17
2.1 Manufacturer's data........................................................................................................17
2.2 Machine identification.....................................................................................................17
2.3 Technical data ................................................................................................................ 18
2.4 Emissions .......................................................................................................................18
2.5 Scope of supply.............................................................................................................. 18
2.6 Safety devices ................................................................................................................ 19
2.7 Use according to intended purpose................................................................................19
2.8 Residual risks ................................................................................................................. 19
3Safety instructions .......................................................................................................... 19
4Setting / Adjustment ....................................................................................................... 21
4.1 Mains connection ...........................................................................................................21
4.2 Chip extraction ............................................................................................................... 21
4.3 Saw blade selection .......................................................................................................21
4.4 Saw blade change.......................................................................................................... 21
4.5 Riving knife/splitter ......................................................................................................... 21
5Operation........................................................................................................................22
5.1 Initial operation ............................................................................................................... 22
5.2 Switching on and off .......................................................................................................22
5.3 Light................................................................................................................................ 22
5.4 Cutting depth adjustment ...............................................................................................22
5.5 Setting for bevel cuts......................................................................................................22
5.6 Plunge cuts.....................................................................................................................22
5.7 Sawing according to tracings .........................................................................................23
5.8 Sawing with parallel stop................................................................................................23
5.9 Working with the roller edge guide ................................................................................. 23
6Service and maintenance...............................................................................................23
6.1 Storage...........................................................................................................................24
7Troubleshooting.............................................................................................................. 24
8Special accessories........................................................................................................ 25
9Exploded drawing and spare parts list ...........................................................................25

-17-
1Signs and symbols
This symbol appears at places where you will find instructions for your
own safety.
Non-compliance with these instructions may result in very serious injuries.
This symbol indicates a potentially hazardous situation.
If this situation is not avoided, the product or objects in its vicinity may get
damaged.
This symbol indicates tips for the user and other useful information.
2Product information
in respect of machines with item No. 918901, 918902, 918920, 918921, 918922, 918923, 918925, 918930 or
918948
2.1 Manufacturer's data
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Phone [phone], Fax +49
(0)7423/812-218
2.2 Machine identification
All details required for machine identification are available on the attached rating plate.
Protection class II
CE symbol to document compliance with the basic safety and health
requirements according to Appendix I of the Machinery Directive.
For EU countries only
Do not dispose of electric tools together with household waste material!
In accordance with the European directive 2002/96/EC on waste electrical and
electronic equipment and transposition into national law, obsolete electrical
tools must be collected separately and recycled in an environmentally-
compatible manner.
To reduce the risk of injury, please read the operating instructions.

-18-
2.3 Technical data
Universal motor, radio and TV interference suppressed
230 V~
50 Hz
240 V~
60 Hz
110 V~
50 Hz
120 V~
60 Hz
Power input (nominal load)
1300 W
1300 W
1300 W
Current at nominal load
6.0 A
12.5 A
11.6 A
Saw blade speed while idling
5700 min-1
Saw blade speed at normal load
3300 min-1
Cutting depth 0°/30°/45°
52 / 50 / 42 mm
Tilting saw unit
0°–45°
Saw blade diameter max./min.
168 /157 mm
Largest thickness basic saw blade body
1.2 mm (3/64 in.)
Tool cutting width
1.8 mm (0.070 in.)
Saw blade mounting hole
20 mm
Hose connector diameter
35 mm (1 3/8 in.)
Weight without mains cable, without parallel guide fence
5.4 kg (5.9 lbs)
Dimensions (W x L x H)
257 x 751 x 258 mm
2.4 Emissions
The values stated are emission levels. Although there is a correlation between emission and imission level, it
cannot be reliably derived from this whether additional precautions are necessary. Factors influencing the
current immission level existing at the workplace comprise the duration of exposure, the room characteristic,
other source of noise, etc. such as e.g. the number of machines and other adjacent machining operations. In
addition, the permissible immission level may differ from country to country. This information is nevertheless
suitable for providing the machine user with an improved assessment of the hazard and risk.
2.4.1 Noise emission specifications
Noise emission values determined according to EN 62841:
Sound power level
Workplace-related emission value
Idling
103 dB (A)
93 dB (A)
Machining
104 dB (A)
91 dB (A)
The noise measurement was recorded using the saw blade included in the standard equipment.
2.4.2 Vibration specifications
The typical hand-arm vibration according to EN 62841 is less than 2.5 m/s2.
2.5 Scope of supply
Cross-cutting system KSS 50 cc complete with:
1 carbide-tipped circular saw blade Ø 168 mm (6 1/4 in.), 32 teeth
1 riving knife/splitter (thickness 1.2 mm/3/64 in.)
1 service tool in bracket on the machine
1 operating manual
1 folder "Safety Instructions"
1 carrying case only for item No. 918902, 918930, 918948

-19-
2.6 Safety devices
Danger
These devices are required for the
machine's safe operation and may
not be removed or rendered
inoperative.
The machine is equipped with the following safety
devices:
- Upper stationary saw guard
- Lower retractable saw guard
- Large base plate
- Handles
- Riving knife / splitter
- Index mechanism and brake
- Hose connector
2.7 Use according to intended purpose
The MAFELL cross-cutting system is exclusively
suited for longitudinal and cross cutting of solid wood.
Panel materials such as chip board, core board and
medium density fibre board can also be processed.
Use approved saw blades according to EN 847-1.
Any other use than described above is not
permissible. The manufacturer cannot be held liable
for any damage arising from such other use.
So as to use the machine as intended, comply with
the operating, maintenance and repair instructions
specified by Mafell.
2.8 Residual risks
Danger
Even if used in accordance with its
intended purpose and despite
conforming with the safety
instructions, residual risks caused
by the intended use will always
remain.
- Touching the saw blade in the vicinity of the
starting aperture below the base plate.
- Touching the part of the saw blade that protrudes
below the workpiece when cutting.
- Touching of turning parts from the side: saw blade,
clamping flange and flange screw.
- Machine backlash if the blade gets stuck in the
workpiece.
- Breakage of the saw blade and risk of the blade or
pieces of the blade being hurled away.
- Touching live parts with the housing open and the
mains plug not removed.
- Hearing can be impaired when working for long
periods without ear protectors.
- Emission of harmful wood dusts during longer
operation without extraction.
3Safety instructions
Danger
Always observe the following safety
instructions and the safety
regulations applicable in the
respective country of use!
General instructions:
- Children and adolescents must not operate this
machine. This rule does not apply to young
persons receiving training and being supervised by
an expert.
- Never work without the protection devices
prescribed for the respective operating sequence
and do not make any changes to the machine that
could impair safety.
- When operating the machine outdoors, use of an
earth-leakage circuit-breaker is recommended.
- Damaged cables or plugs must be immediately
replaced.
- Avoid sharp bends in the cable. Especially when
transporting and storing the machine, do not wind
the cable around the machine.
Do not use:
- Cracked and misshapen saw blades.
- Saw blades made of high speed steel (HSS saw
blades).

-20-
- Blunt saw blades as they impose an excessive
load on the motor.
- Saw blades with a base body with a thickness
greater than, or a cutting width (setting) less than,
the thickness of the riving knife / splitter.
- Saw blades which are not suitable for the saw
blade's idling speed.
Instructions on the use of personal protective
equipment:
- Always wear ear protectors during work.
- Always where a dust mark during work.
Instructions on operation:
- Do not reach with your hands into the sawing area
and do not touch the saw blade. With your other
hand, support the supplementary handle or the
motor casing.
- Do not reach under the workpiece.
- Adapt the cutting depth to the workpiece thickness.
- Never support the workpiece in your hand or over
your leg. Secure the workpiece against a sturdy
support.
- When sawing with connected guide rail, the
machine may only be removed from the workpiece
when it is in home position and the retractable saw
guard is closed.
- Only hold the device by its isolated handle
surfaces when carrying out work during which the
cutting tool could hit hidden power cables or its
own connection cable.
- Always use a limit stop or a straight edge guide for
longitudinal cutting.
- Always use correctly sized saw blades with
matching mounting hole (e.g. star-shaped or
round).
- Never use damaged or incorrect saw blade
washers or screws.
- Hold the saw with both hands and bring your arms
into a position where you are able to resist the
backlash forces. Always keep to the side of the
saw blade. Never bring the saw blade in line with
your body.
- If the saw blade gets jammed or sawing is
interrupted for some other reason, release the
on/off switch and keep the saw steady in the
material, until the saw blade has come to a
complete standstill. Never try to remove the saw
from the workpiece or to pull it backwards while the
saw blade is still moving or while a backlash could
occur.
- If you would like to restart a saw that is stuck in the
workpiece, centre the saw blade in the saw slit and
check whether the saw teeth are stuck in the
workpiece.
- Support large plates to reduce the risk of backlash
caused by a jammed saw blade.
- Do not use any blunt or damaged saw blades.
- Before starting to saw, tighten the cutting depth
and cutting angle adjustments.
- Be especially careful when making a “plunge cut“
into a concealed area, e.g. into an existing wall.
- Prior to every use, check whether the lower saw
guard is closing properly. Do not use the saw if the
lower saw guard is not freely movable and does
not close immediately. Never clamp or tie down the
lower saw guard in an open position.
- Check the function of the spring for the lower saw
guard. Have the device serviced if lower saw guard
and spring do not work properly.
- Only manually open the lower saw guard for
special cuts, such as “plunge and angle cuts“.
Open the lower saw guard using the retracting
lever and release the lever as soon as the saw
blade has penetrated the workpiece.
- Do not place the saw on the work bench or on the
floor without the lower saw guard covering the saw
blade.
- Use the saw blade matching the riving
knife/splitter.
- Adjust the riving knife/splitter as described in the
operating instructions.
- Always use the riving knife/splitter except for
“plunge cuts“.
- For the riving knife/splitter to function, it has to be
located in the saw slit.
- Never operate the saw with bent riving
knife/splitter.
- Examine the workpiece for foreign objects. Never
attempt to cut into nails or other metal objects.
