Makita BTW4 User manual

1
GB Cordless Impact Wrench INSTRUCTION MANUAL
UA Бездротовий ударний гайковерт ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Bezprzewodowy klucz udarowy INSTRUKCJA OBSŁUGI
RO
Maşinăde înşurubat cu impact cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Schlagschrauber BEDIENUNGSANLEITUNG
HU Akkumulátoros ütve csavarbehajtó HASZNÁLATI KÉZIKÖNYV
SK Akumulátorový nárazový uťahovačNÁVOD NA OBSLUHU
CZ Akumulátorový rázový utahovák NÁVOD K OBSLUZE
BTW450

2
1
2
3
1 008146
1
A
B
2 008147
1
2
3 008407
1
2
4 008148
1
2
3
5 008149
1
2
3
6 008150
7 008151
1
8 001145
1
2
9 008152

3
ENGLISH (Original instructions)
Explanation of general view
1-1. Red part
1-2. Button
1-3. Battery cartridge
2-1. Switch trigger
3-1. Lamp
3-2. Lamp switch
4-1. Socket
4-2. Anvil
5-1. Socket
5-2. O-ring
5-3. Pin
6-1. Groove
6-2. Screw
6-3. Hook
8-1. Limit mark
9-1. Brush holder cap
9-2. Screwdriver
SPECIFICATIONS
Model BTW450
Standard bolt M12 - M22
Capacities High tensile bolt M12 - M16
Square drive 12.7 mm
No load speed (min-1) 1,600
Impacts per minute 2,200
Max. fastening torque 440 N.m
Overall length 266 mm
Net weight 3.4 kg
Rated voltage D.C.18 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE036-1
Intended use
The tool is intended for fastening bolts and nuts.
ENG102-3
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 94 dB(A)
Sound power level (LWA) : 105 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG205-2
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah) : 19 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-13
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Impact Wrench
Model No./ Type: BTW450
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England

4
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB049-2
CORDLESS IMPACT WRENCH
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC007-4
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before installation or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
• Change the direction of rotation only when the tool
comes to a complete stop. Changing it before the
tool stops may damage the tool.
The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part (A) of the switch trigger for clockwise or
the upper part (B) for counterclockwise. Release the
switch trigger to stop.
Lighting up the front lamp
Fig.3
CAUTION:
• Do not look in the light or see the source of light
directly.
Push the upper position of the lamp switch for turning on
the light and the lower position for off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
• The light is provided with anti excessive discharge
circuit. When the lamp does not light up even after
the light switch is turned on, there is likely to be
battery power drop. Try to charge the battery
cartridge.
• Keep the lamp switch in "off" position while not in
need of the light.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.
Installing or removing socket
Fig.4
1. For socket without O-ring and pin
To install the socket, push it onto the anvil of the
tool until it locks into place.
To remove the socket, simply pull it off.
2. For socket with O-ring and pin
Fig.5
Move the O-ring out of the groove in the socket
and remove the pin from the socket. Fit the socket
onto the anvil of the tool so that the hole in the
socket is aligned with the hole in the anvil. Insert
the pin through the hole in the socket and anvil.
Then return the O-ring to the original position in the
socket groove to retain the pin. To remove the
socket, follow the installation procedures in
reverse.
Align the hole in the side of the socket with the detent pin
on the anvil and push it onto the anvil of the tool until it
locks into place. Tap it lightly if required.
To remove the socket, simply pull it off.
Hook
CAUTION:
After installing the hook, make sure that it is screwed
firmly.
Fig.6
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If you can see the red part on the

6
upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not,
it may accidentally fall out of the tool, causing injury
to you or someone around you.
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
Fig.7
The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece

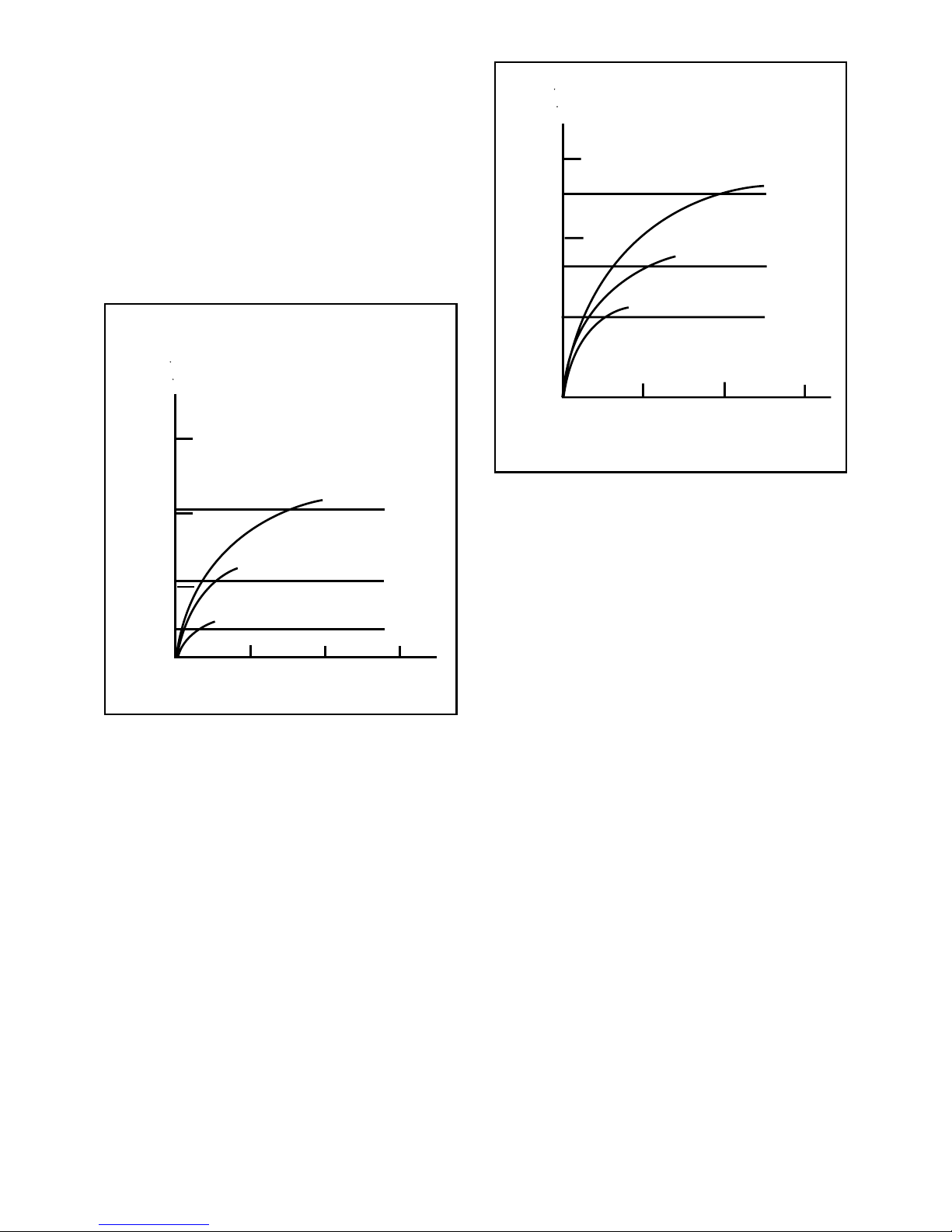

to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.
100
200
300
01 23
(3060)
(2040)
(1020)
M20
(M20)
M16 (M16)
M12 (M12)
N m
Fastening time(S)
Standrad bolt
(kgf cm)
Proper fastening torque
Fastening torque
008486
100
200
300
0123
(3060)
(2040)
(1020)
M16
(M16)
M12
(M12)
N m
Fastening time(S)
High tensile bolt
(kgf cm)
Proper fastening torque
Fastening torque
M14
(M14)
008487
NOTE:
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the
bolt/nut or socket. Before starting your job, always
perform a test operation to determine the proper
fastening time for your bolt or nut.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery
cartridge.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will
cause a reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening
torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper
fastening torque will differ according to the
diameter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the

7
impact wrench. Compensate by fastening for a
longer period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
6. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes
Fig.8
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.9
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Sockets
• Extension bar
• Universal joint
• Bit adapter
• Makita genuine battery and charger

8
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Червона частина
1-2. Кнопка
1-3. Касета закумулятором
2-1. Кнопка вимикача
3-1. Ліхтар
3-2. Вмикач лампи
4-1. Ключ
4-2. Ковадло
5-1. Ключ
5-2. Кільцеве ущільнення
5-3. Штифт
6-1. Паз
6-2. Гвинт
6-3. Скоба
8-1. Обмежувальна відмітка
9-1. Ковпачок щіткотримача
9-2. Шуруповерт
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BTW450
Стандартний болт M12 - M22
Діаметр свердління Високоміцний болт M12 - M16
Квадратна викрутка 12,7 мм
Швидкість холостого ходу (хв.-1) 1600
Ударів за хвилину 2200
Максимальний момент затягування 440 Н·м
Загальна довжина 266 мм
Чиста вага 3,4 кг
Номінальна напруга 18 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE036-1
Призначення
Інструмент призначено для кріплення болтів та гайок.
ENG102-3
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 94 дБ(A)
Рівень звукової потужності (LWA): 105 дБ(A)
Погрішність (К): 3 дБ(A)
Обов'язково використовуйте протишумові
засоби
ENG205-2
Вібрація
Загальна величина вібрації (сума трьох векторів),
визначена згідно зEN60745:
Режим роботи: віброзакручування гвинтів із
максимальною потужністю електроприлада
Вібрація (aгод) : 19 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-13
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Бездротовий ударний гайковерт
№моделі/ тип: BTW450
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745

9
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB049-2
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС РОБОТИ З
АКУМУЛЯТОРНИМ УДАРНИМ
ГАЙКОВЕРТОМ
1. Тримайте електроприлад за ізольовані
поверхні захоплення під час виконання дії,
за якої він може зачепити сховану проводку.
Під час контактування приладу здротом під
напругою його оголені металеві частини також
можуть опинитися під напругою та призвести
до ураження оператора електричним струмом.
2. Слід одягати захисні навушники
3. Перед встановленням ретельно
перевіряйте розетку щодо зношення,
тріщин або пошкодження.
4. Міцно тримайте інструмент.
5. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
6. Належний момент затягування може
відрізнятися залежно від типу та розміру
болта. Перевірте момент затягування за
допомогою ключа зрегулюванням
обертального моменту.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ENC007-4
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати акумулятор, що
зазнав падіння або удару.

10
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопку
спереду касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо на верхній частині кнопки
видна червона частина, це означає, що вона
заблокована неповністю. Вставте касету
повністю, доки червону частину не буде видно.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
• Напрямок обертання можна міняти лише після
повної зупинки інструменту. Зміна напрямку до
зупинки інструменту може спричинити
пошкодження інструменту.
Перемикач єтумблером, що забезпечує обертання
по або проти годинникової стрілки. Для того. щоб
запустити інструмент, слід натиснути на нижню
частину (А) курка вмикача для обертання по
годинниковій стрілці або верхню частину (В) - для
обертання проти годинникової стрілки. Для
зупинення роботи курок слід відпустити.
Увімкнення переднього підсвічування
Fig.3
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Для того щоб увімкнути світло, натисніть на верхнє
положення перемикача лампи та на нижнє
положення, щоб вимкнути.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
• Світло подається через розрядний контур. Якщо
після увімкнення лампа не світиться, це може
означати, що акумулятор розрядився.
Спробуйте зарядити акумулятор.
• Якщо світло не потрібне, тоді утримуйте
перемикач лампи впозиції "вимкнено".
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Вибір вірного ключа
Слід завжди використовувати ключ вірного розміру
для болтів та гайок. Ключ невірного розміру
призводить до невірного та нерівномірного моменту
затягування та/або пошкодження болта або гайки.
Встановлення або зняття ключа
Fig.4
1. Для ключа без кільця ущільнення та шпильки.
Для встановлення ключа його слід насунути на
ковадло інструмента, щоб він заблокувався.
Для зняття ключа його слід просто стягнути.
2. Для ключа зкільцем ущільнення та шпилькою.

11
Fig.5
Витягніть кільце ущільнення зпаза включі та
витягніть шпильку зключа. Поставте ключ на
ковадло інструмента таким чином, щоб ключ
був суміщений зотвором на ковадлі. Вставте
шпильку через отвір включі та ковадлі. Потім
поверніть кільце ущільнення впочаткове
положення на пазу ключа для фіксації шпильки.
Для того, щоб зняти ключ, виконайте процедуру
його встановлення узворотному порядку.
Виставте отвір унасадці відносно штифта,
закріпленого велектроприладі, та вставте насадку на
штифт, доки вона не сяде на своє місце. Якщо
потрібно, легко постукайте по ній.
Щоб усунути насадку, просто зніміть її зі штифта.
Скоба
ОБЕРЕЖНО:
Після встановлення скоби міцно затягніть її
гвинтами.
Fig.6
Гак єзручним для тимчасового підвішування
інструмента. Його можна встановлювати на будь-якій
стороні інструмента.
Для того, щоб встановити гак, його слід вставити в
паз на корпусі інструмента збудь-якої сторони та
закріпити його за допомогою гвинта. Для того, щоб
зняти гак, слід послабити гвинт та витягти його.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Касету із акумулятором слід завжди вставляти
повністю, доки вона не заблокується на місці.
Якщо на верхній частині кнопки видна червона
частина, це означає, що вона заблокована
неповністю. Вставте касету повністю, доки
червону частину не буде видно. Якщо цього не
зробити, то касета може випадково випасти з
інструмента та поранити вас або людей, що
знаходяться поряд.
Міцно тримаючи інструмент розташуйте його на гайці
або болті. Увімкніть інструмент та виконайте
затягування протягом відповідного часу.
Fig.7
Належна величина моменту затягування може бути
різною взалежності від типу та розміру болта,
матеріалу деталі, що кріпиться та ін. Співвідношення
між моментом затягування та часом затягування
показане на малюнках.
100
200
300
01 23
(3060)
(2040)
(1020)
M20 (M20)
M16 (M16)
M12 (M12)
N m
Час закріплення (с)
Стандартний болт
(кгс cм)
Належний момент затягування
Момент затягування
008486
100
200
300
0123
(3060)
(2040)
(1020)
M16
(M16)
M12 (M12)
N m
Час закріплення (с)
Високоміцний болт
(кгс cм)
Належний момент затягування
Момент затягування
M14 (M14)
008487
ПРИМІТКА:
• Інструмент слід стримати прямо відносно болта
або гайки.
• Надмірний момент затягування може
пошкодити болт/гайку або ключ. Перед
початком роботи слід завжди робити пробну
операцію, щоб визначити належний час
затягування болта або гайки.

12
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
Момент затягування залежить від багатьох факторів,
включаючи наступні. Після затягування слід завжди
перевіряти момент затягування здопомогою ключа із
торсіометром.
1. Коли касета закумулятором майже повністю
розряджена, напруга впаде імомент
затягування буде знижений.
2. Ключ
• Якщо не використовувати ключ вірного
розміру, це може призвести до зменшення
моменту затягування.
• Використання зношеного ключа (знос на
кінцях шестигранника або квадрата)
призводить до послаблення моменту
затягування.
3. Болт
• Хоча коефіцієнт моменту та клас болта
можуть бути однаковими, належний момент
затягування може бути різним взалежності
від діаметра болта.
• Хоча діаметри болтів можуть бути
однаковими, належний момент затягування
може бути різним взалежності від
коефіцієнта затягування, класу та довжини
болта.
4. Використання універсального з'єднання або
подовжувача дещо знижує силу затягування
ударного гайковерта. Це слід компенсувати
шляхом затягування протягом довшого часу.
5. Те, вякому положенні для загвинчування
тримаються інструмент або деталь, також
впливає на момент затягування.
6. Експлуатація інструмента на низькій швидкості
призводить до зниження моменту затягування.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Заміна вугільних щіток
Fig.8
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.9
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Ключі
• Подовжувач
• Універсальне з'єднання
• Адаптер ключа
• Оригінальний акумулятор та заряджаючий
пристрій Makita

13
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Czerwony element
1-2. Przycisk
1-3. Akumulator
2-1. Spust przełącznika
3-1. Lampka
3-2. Przełącznik lampy
4-1. Gniazdo
4-2. Kowadełko
5-1. Gniazdo
5-2. PierścieńO
5-3. Sworzeń
6-1. Bruzda
6-2. Śruba
6-3. Hak
8-1. Znak ograniczenia
9-1. Pokrywka uchwytu szczotki
9-2. Wkrętarka
SPECYFIAKCJE
Model BTW450
Śruba zwykła M12 - M22
Wydajność
Śruba o wysokiej wytrzymałości M12 - M16
Głowica kwadratowa 12,7 mm
Prędkość bez obciążenia (min-1) 1 600
Liczba udarów na minutę2 200
Maks. moment dokręcania 440 N.m
Długość całkowita 266 mm
Ciężar netto 3,4 kg
Napięcie znamionowe Prąd stały 18 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE036-1
Przeznaczenie
Narzędzie to jest przeznaczone do dokręcania śrub i
nakrętek.
ENG102-3
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 94 dB (A)
Poziom mocy akustycznej (LWA): 105 dB (A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG205-2
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Praca : dokręcanie udarowe z wykorzystaniem
maksymalnych możliwości narzędzia
Wytwarzanie drgań(ah) : 19 m/s2
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-13
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Bezprzewodowy klucz udarowy
Model nr/ Typ: BTW450
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
98/37/WE do dnia 28 grudnia 2009, a począwszy
od dnia 29 grudnia 2009 - 2006/42/WE
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:

14
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB049-2
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZNEJ EKSPLOATACJI
BEZPRZEWODOWEGO KLUCZA
UDAROWEGO
1. Gdy narzędzie podczas pracy może zetknąć
sięz ukrytymi przewodami elektrycznymi,
należy trzymaćurządzenie za izolowane
uchwyty. Zetknięcie z przewodem elektrycznym
pod napięciem powoduje, że równieżodsłonięte
elementy metalowe narzędzia znajdąsiępod
napięciem, grożąc porażeniem operatora prądem
elektrycznym.
2. Nośochraniacze na uszy.
3. Przed przystąpieniem do pracy sprawdzić
dokładnie gniazdo pod kątem ewentualnych
pęknięć lub uszkodzeń.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
6. Odpowiedni moment dokręcania zależy od
rodzaju i wielkości wkrętu/śruby. Zawsze
sprawdzaj moment dokręcenia za pomocą
klucza dynamometrycznego.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
ENC007-4
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów
przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i
przegrzania akumulatora, co w
konsekwencji może grozićpoparzeniami a
nawet awariąurządzenia.
6. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
7. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
8. Chronićakumulator przed upadkiem i
uderzeniami.
9. Nie używaćbaterii, które zostały upuszczone
lub zniekształcone.

15
ZACHOWAĆINSTRUKCJE
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10ﾟC - 40ﾟC (50ﾟ
F - 104 ﾟF). Gdy akumulator jest gorący, przed
przystąpieniem do jego ładowania odczekać,
ażostygnie.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
Rys.1
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• W celu wyjęcia akumulatora przesunąć przycisk
znajdujący sięw przedniej jego części i wysunąć
go.
• Aby włożyćakumulator, wystarczy wyrównać
występ na akumulatorze z rowkiem w obudowie i
wsunąć go na swoje miejsce. Akumulator wsunąć
do oporu, ażwskoczy na swoje miejsce, co jest
sygnalizowane delikatnym kliknięciem. Jeżeli
element w kolorze czerwonym w górnej części
przycisku jest widoczny, akumulator nie jest
całkowicie zablokowany. Należy go wsunąć do
oporu, ażczerwony element przestanie być
widoczny. W przeciwnym razie może przypadkowo
wypaść z narzędzia, raniąc operatora lub osoby
postronne.
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie
zostałprawidłowo włożony.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
• Kierunek obrotów zmieniaćjedynie po całkowitym
zatrzymaniu elektronarzędzia. Zmiana kierunku
obrotów przed zatrzymaniem elektronarzędzia
może spowodowaćjego uszkodzenie.
Przełącznik działa w obie strony, co umożliwia
uzyskanie zarówno obrotów w kierunku zgodnym z
ruchem wskazówek zegara, jak i w kierunku odwrotnym
do ruchu wskazówek zegara. Aby uruchomićnarzędzie,
pociągnij za dolnączęść (A) języka spustowego
przełącznika, aby uzyskaćobroty w kierunku zgodnym z
ruchem wskazówek zegara lub górnączęść (B), aby
uzyskaćobroty w kierunku odwrotnym do ruchu
wskazówek zegara. W celu zatrzymania urządzenia
wystarczy zwolnićjęzyk spustowy przełącznika.
Włączanie lampki czołowej
Rys.3
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
Aby zaświecićlampkęnależy nacisnąć górnączęść jej
przełącznika, a dolną, aby zgasić.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
• Lampka jest zasilana poprzez układ zapobiegający
rozładowaniu akumulatora. Kiedy lampka nie
zaświeci siępo jej włączeniu, oznacza to, że
akumulator jest rozładowany. Należy go wtedy
naładować.
• Kiedy światło lampki nie jest potrzebne, powinna
byćwyłączona.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy koniecznie
upewnićsię, czy jest ono wyłączone i czy
akumulator zostałwyjęty.
Wybierz prawidłowe gniazdo.
Podczas wkręcania śrub i nakrętek zawsze pamiętaj o
dopasowaniu rozmiaru gniazda. Gniazdo o
niewłaściwym rozmiarze prowadzi do niedokładnego i
nierównomiernego momentu dokręcania i/lub
uszkodzenia śruby lub nakrętki.
Montażi demontażgniazda
Rys.4
1. Dla gniazda bez pierścienia O i wtyku
Aby zamontowaćgniazdo, wepchnij je na
kowadełko tak, aby zaskoczyło na swoim
miejscu.NLAby wyjąć gniazdo, należy je po prostu
wyciągnąć.
2. Dla gniazda z pierścieniem O i wtykiem

16
Rys.5
WysuńpierścieńO z rowka w gnieździe i wyjmij z
gniazda wtyk. Dopasuj gniazdo do kowadełka
narzędzia tak, aby otwór gniazda byłwyrównany z
otworem kowadełka. Wsuńwtyk w otwór gniazda i
kowadełka. Następnie przywróćpierścieńO do
pozycji początkowej w rowku gniazda, aby
zablokowaćwtyk. Aby zdemontowaćgniazdo,
należy w odwrotnej kolejności wykonaćprocedurę
montażu.
Zrównaj otwór znajdujący sięz boku nasadki z kołkiem
kowadełka i wciśnij jąna kowadełko, ażzaskoczy. W
razie potrzeby postukaj jąlekko.
Aby wyjąć nasadkę, po prostu jąwyciągnij.
Hak
UWAGA:
Po zamocowaniu zaczepu sprawdź, czy jest dobrze
dokręcony.
Rys.6
Zaczep jest wygodny, aby na chwilęzawiesićnarzędzie.
Można go zamontowaćz jednej lub z drugiej strony
narzędzia.
Aby zamontowaćzaczep, wsuńgo w rowek w obudowie
znajdujący sięz obu stron, a następnie przykręć go
wkrętem. Aby zdemontowaćzaczep, poluzuj wkręt i
ściągnij zaczep.
DZIAŁANIE
UWAGA:
• Akumulator należy wsunąć do oporu, ażwskoczy
na swoje miejsce. Jeżeli element w kolorze
czerwonym w górnej części przycisku jest
widoczny, akumulator nie jest całkowicie
zablokowany. Należy go wsunąć do oporu, aż
czerwony element przestanie byćwidoczny. W
przeciwnym razie może przypadkowo wypaść z
narzędzia, raniąc operatora lub osoby postronne.
Trzymaj mocno narzędzie i umieść gniazdo nad śrubą
lub nakrętką. Włącz narzędzie i dokręcaj zgodnie z
ustawionym czasem dokręcania.
Rys.7
Odpowiedni moment dokręcania zależy od rodzaju i
wielkości wkrętu/śruby, materiału, z jakiego wykonany
jest wkręcany element, itp. Zależność momentu
dokręcania i czasu dokręcania pokazano na rysunkach.
100
200
300
01 23
(3060)
(2040)
(1020)
M20 (M20)
M16 (M16)
M12 (M12)
N m
Czas dokręcania (S)
Śruba zwykła
(kgf cm)
Właściwy moment dokręcania
Moment dokręcania
008486
100
200
300
0123
(3060)
(2040)
(1020)
M16
(M16)
M12 (M12)
N m
Czas dokręcania (S)
Śruba o wysokiej wytrzymałości
(kgf cm)
Właściwy moment dokręcania
Moment dokręcania
M14 (M14)
008487
UWAGA:
• Narzędzie powinno byćskierowane na wprost
śruby lub nakrętki.
• Nadmierny moment dokręcania może uszkodzić
śrubę/nakrętkęlub gniazdo. Przed przystąpieniem
do pracy zawsze wykonaj próbnąoperację
wkręcania, aby ustalićwłaściwy czas wkręcania
dla danej śruby lub nakrętki.

17
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
Na moment dokręcania ma wpływ wiele czynników, w
tym następujące. Po dokręceniu należy zawsze
sprawdzićmoment dokręcenia za pomocąklucza
dynamometrycznego.
1. Gdy akumulator jest prawie całkowicie
rozładowany, pojawi sięspadek napięcia i
moment dokręcania zmniejszy się.
2. Gniazdo
• Użycie gniazda o niewłaściwym rozmiarze
powoduje zmniejszenie momentu dokręcania.
• Zużyte gniazdo (zużycie na końcu
sześciokątnym lub kwadratowym) powoduje
zmniejszenie momentu dokręcania.
3. Śruba
• Nawet jeśli współczynnik momentu i klasa
śruby sątakie same, właściwy moment
dokręcania zależy od średnicy śruby.
• Nawet jeśli średnice śrub sątakie same,
właściwy moment dokręcania zależy od
współczynnika momentu, klasy śruby oraz od
długości śruby.
4. Używanie przegubu uniwersalnego lub drążka
przedłużającego może nieco zmniejszyćmoment
dokręcania klucza udarowego. Aby go wyrównać
należy dokręcaćśrubęlub nakrętkęprzez dłuższy
czas.
5. Sposób trzymania narzędzia lub materiał, z
którego wykonany jest skręcany element w
miejscu przykręcania, mająwpływ na wielkość
momentu.
6. Praca przy niskich prędkościach obrotowych
powoduje zmniejszenie momentu dokręcania.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
Wymiana szczotek węglowych
Rys.8
Systematycznie wyjmowaći sprawdzaćszczotki
węglowe. Wymieniaćje, gdy ich zużycie sięga znaku
granicznego. Szczotki powinny byćczyste i łatwo
wchodzićw uchwyty. Należy wymieniaćobydwie
szczotki jednocześnie. Stosowaćwyłącznie identyczne
szczotki węglowe.
Do wyjęcia pokrywek uchwytów szczotek używać
śrubokrętu. Wyjąć zużyte szczotki węglowe, włożyć
nowe i zabezpieczyćpokrywkami uchwytów szczotek.
Rys.9
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Gniazda
• Drążek przedłużający
• Przegub uniwersalny
• Adapter końcówki
• Oryginalny akumulator i ładowarka firmy Makita

18
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Porţiune roşie
1-2. Buton
1-3. Cartuşul acumulatorului
2-1. Trăgaciul întrerupătorului
3-1. Lampă
3-2. Comutatorul lămpii
4-1. Bucşă
4-2. Soclu
5-1. Bucşă
5-2. Garniturăinelară
5-3. Ştift
6-1. Canelură
6-2. Şurub
6-3. Agăţătoare
8-1. Marcaj limită
9-1. Capacul suportului pentru perii
9-2. Maşinăde înşurubat
SPECIFICAŢII
Model BTW450
Bulon standard M12 - M22
Capacităţi
Bulon de mare rezistenţă la tracţiune M12 - M16
Cap de antrenare pătrat 12,7 mm
Turaţia în gol (min-1) 1.600
Bătăi pe minut 2.200
Moment de strângere maxim 440 N.m
Lungime totală266 mm
Greutate netă3,4 kg
Tensiune nominală18 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile şi ansamblul baterie pot diferi de la ţarăla ţară.
• Greutatea, cu ansamblul baterie, conform procedurii EPTA 01/2003
ENE036-1
Destinaţia de utilizare
Maşina este destinatăfixării bolţurilor şi piuliţelor.
ENG102-3
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA) : 94 dB (A)
Nivel de putere acustică(LWA): 105 dB(A)
Eroare (K): 3 dB(A)
Purtaţi mijloace de protecţie a auzului
ENG205-2
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: strângerea cu şoc a
elementelor de îmbinare la capacitatea maximăa
uneltei
Emisia de vibraţii (ah): 19 m/s2
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-13
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşină de înşurubat cu impact cu acumulator
Modelul nr. / Tipul: BTW450
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
98/37/CE pânăla 28 decembrie 2009 şi în
continuare cu 2006/42/CE de la 29 decembrie
2009
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia

19
30 ianuarie 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB049-2
AVERTISMENTE DE SIGURANŢĂ
PENTRU CHEIA PERCUTANTĂ
FĂRĂCABLU
1. Ţineţi maşina electricănumai de suprafeţele
de apucare izolate atunci când executaţi o
operaţie la care organul de asamblare poate
intra în contact cu cabluri ascunse. Contactul
organelor de asamblare cu un cablu aflat sub
tensiune poate pune sub tensiune piesele
metalice expuse ale maşinii electrice, conducând
la electrocutarea utilizatorului.
2. Purtaţi mijloace de protecţie a auzului.
3. Verificaţi atent bucşa cu privire la uzură, fisuri
sau deteriorări înainte de instalare.
4. Ţineţi bine maşina
5. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
6. Momentul de strângere corect poate diferi în
funcţie de tipul şi dimensiunea şurubului.
Verificaţi momentul de strângere cu o cheie
dinamometrică.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
ENC007-4
INSTRUCŢIUNI IMPORTANTE
PRIVIND SIGURANŢA
PENTRU CARTUŞUL
ACUMULATORULUI
1. Înainte de a folosi cartuşul acumulatorului,
citiţi toate instrucţiunile şi atenţionările de pe
(1) încărcătorul acumulatorului, (2) acumulator
şi (3) produsul care foloseşte acumulatorul.
2. Nu dezmembraţi cartuşul acumulatorului.
3. Dacătimpul de funcţionare s-a redus excesiv,
întrerupeţi imediat funcţionarea. Aceasta
poate prezenta risc de supraîncălzire, posibile
arsuri şi chiar explozie.
4. Dacăelectrolitul pătrunde în ochi, clătiţi bine
ochii cu apăcuratăşi consultaţi imediat un
medic. Existărisc de orbire.
5. Nu scurtcircuitaţi cartuşul acumulatorului:
(1) Nu atingeţi bornele cu niciun material
conductor.
(2) Evitaţi depozitarea cartuşului
acumulatorului la un loc cu alte obiecte
metalice cum ar fi cuie, monede etc.
(3) Nu expuneţi cartuşul acumulatorului la
apăsau ploaie.
Un scurtcircuit al acumulatorului poate
provoca un flux puternic de curent electric,
supraîncălzire, posibile arsuri şi chiar
defectarea maşinii.
6. Nu depozitaţi maşina şi cartuşul
acumulatorului în spaţii în care temperatura
poate atinge sau depăşi 50 ﾟC (122 ﾟF).
7. Nu incineraţi cartuşul acumulatorului chiar
dacăacesta este grav deteriorat sau complet
uzat. Cartuşul acumulatorului poate exploda în
foc.
8. Aveţi grijăsănu scăpaţi pe jos sau săloviţi
acumulatorul.
9. Nu folosiţi baterii care au fost căzute sau
lovite.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
Sfaturi pentru obţinerea unei durate maxime
de exploatare a acumulatorului
1. Încărcaţi cartuşul acumulatorului înainte de a
se descărca complet.
Întrerupeţi întotdeauna funcţionarea maşinii şi
încărcaţi cartuşul acumulatorului când
observaţi o scădere a puterii maşinii.

20
2. Nu reîncărcaţi niciodatăun acumulator
complet încărcat.
Supraîncărcarea va scurta durata de
exploatare a acumulatorului.
3. Încărcaţi cartuşul acumulatorului la
temperatura camerei, între 10 ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Lăsaţi un acumulator fierbinte să
se răceascăînainte de a-l încărca.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
ajusta sau verifica funcţionarea maşinii.
Instalarea sau scoaterea cartuşului
acumulatorului
Fig.1
• Opriţi întotdeauna maşina înainte de a instala sau
scoate cartuşul acumulatorului.
• Pentru a scoate cartuşul acumulatorului, extrageţi-l
din maşinăîn timp ce glisaţi butonul de pe partea
frontalăa cartuşului.
• Pentru a introduce cartuşul acumulatorului, aliniaţi
limba de pe cartuşul acumulatorului cu canelura
din carcasăşi introduceţi-l în locaş. Introduceţi-l
întotdeauna complet, pânăcând se înclichetează
în locaş. Dacăputeţi vedea porţiunea roşie din
partea superioarăa butonului, acesta nu este
blocat complet. Introduceţi-l complet, pânăcând
porţiunea roşie nu mai este vizibilă. În caz contrar,
acesta poate cădea accidental din maşină
provocând rănirea dumneavoastrăsau a
persoanelor din jur.
• Nu forţaţi introducerea cartuşului acumulatorului.
Dacăacesta nu gliseazăuşor, înseamnăcăa fost
introdus incorect.
Acţionarea întrerupătorului
Fig.2
ATENŢIE:
• Înainte de a introduce cartuşul acumulatorului în
maşină, verificaţi întotdeauna dacăbutonul
declanşator funcţioneazăcorect şi revine în poziţia
"OFF" (oprit) când este eliberat.
• Schimbaţii direcţia de rotaţie doar când maşina se
opreşte complet. Dacăschimbaţi viteza înainte ca
maşina săse oprească, riscaţi săo deterioraţi.
Comutatorul este reversibile, permiţând o rotire în sens
orar sau în sens anti-orar. Pentru a porni maşina,
acţionaţi pur şi simplu partea inferioară(A) a butonului
declanşator pentru rotire în sens orar sau partea
superioară(B) pentru rotire în sens anti-orar. Eliberaţi
butonul declanşator pentru a opri maşina.
Aprinderea lămpii frontale
Fig.3
ATENŢIE:
• Nu priviţi direct în raza sau în sursa de lumină.
Apăsaţi partea superioarăa comutatorului lămpii pentru
a aprinde lampa şi partea inferioarăpentru a o stinge.
NOTĂ:
• Folosiţi o cârpăcuratăpentru a şterge depunerile
de pe lentila lămpii. Aveţi grijăsănu zgâriaţi lentila
lămpii, deoarece calitatea iluminării va fi afectată.
• Lampa este prevăzutăcu circuit împotriva
descărcării excesive. Când lampa nu se aprinde
chiar dacăcomutatorul lămpii este cuplat, probabil
căputerea acumulatorului a scăzut. Încercaţi să
încărcaţi cartuşul acumulatorului.
• Ţineţi comutatorul lămpii în poziţia „off" dacă
lumina nu este necesară.
MONTARE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa orice lucrări la maşină.
Selectarea corectăa capului de cheie frontală
Folosiţi întotdeauna capul de cheie frontalăcu
dimensiunea corectăpentru bolţuri şi piuliţe. Folosirea
unui cap de cheie frontalăde dimensiune incorectăva
conduce la un moment de strângere imprecis şi
insuficient şi/sau la deteriorarea bolţului sau piuliţei.
Instalarea sau scoaterea capului de cheie
frontală
Fig.4
1. Pentru capete de cheie frontalăfărăgarnitură
inelarăşi ştift
Pentru a instala capul de cheie frontală, împingeţi-l
pe soclul maşinii pânăcând se înclichetează.
Pentru a demonta capul de cheie frontală, trageţi
pur şi simplu de el.
2. Pentru capete de cheie frontalăcu garnitură
inelarăşi ştift
Fig.5
Scoateţi garnitura inelarădin canelura capului de
cheie frontalăşi scoateţi ştiftul din capul de cheie
frontală. Instalaţi capul de cheie frontalăpe soclul
maşinii astfel încât orificiul din capul de cheie
frontalăsăfie aliniat cu orificiul din soclu.
Introduceţi ştiftul prin orificiul din soclu şi capul de
cheie frontală. Apoi readuceţi garnitura inelarăîn
poziţia iniţialădin canelura capului de cheie
frontalăpentru a fixa ştiftul. Pentru a demonta
capul de cheie frontală, executaţi în ordine inversă
operaţiile de instalare.
