Modell der Dampflokomotive „Stainz“
22211

2
DAS VORBILD
Im Jahre 1892 bauten die Krauss-Lokomotivwerke für den
Zugverkehr in der österreichischen Steiermark vier kleine
Dampflokomotiven, deren Länge nur 5,40 m betrug. Von
diesen kleinen Kostbarkeiten ist die Stainz Nr. 2 die älteste
noch in Betrieb befindliche Schmalspur-Dampflok Öster-
reichs. Sie fährt auf der Murtalstrecke der Steiermärkischen
Landesbahnen (StLB) und kann von Amateurlokführern
gemietet werden.
Die Stainz ist außerdem überall in der Welt als das Waren-
zeichensymbol der LGB-Markenzüge bekannt.
THE PROTOTYPE
In 1892, the Krauss locomotive works built four small steam
locomotives, just 5.40 m (17.3 ft) long, for the railways
of Austria’s Styrian region. One of these little gems, the
No. 2 Stainz, is the oldest surviving narrow gauge steam
locomotive in Austria. It operates on the Murtal line of the
Steiermärkische Landesbahnen (StLB), where it can be
rented by amateur engineers.
The Stainz is also famous around the world as the trademark
symbol of LGB brand trains.

3
LE PROTOTYPE
En 1892, les usines de construction de locomotives Krauss
avaient construit, pour le trafic ferroviaire de la Styrie
autrichienne, quatre petites locomotives à vapeur, dont
la longueur ne s’élevait qu’à 5,40 m. De ces quatre petits
objets précieux, le no. 2 Stainz est la plus ancienne des
locomotives à vapeur pour voies étroites qui est toujours
en service en Autriche. Elle circule sur la ligne Murtal des
Steiermärkische Landesbahnen (StLB), les chemins de fer
styriens, et peut ‘tre louée par des conducteurs amateurs de
locomotives.
La Stainz est en outre connue dans le monde entier comme
symbole de marque déposée des trains LGB.
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Betriebshinweise 4
Wartung und Instandhaltung 5
Bilder 10
Ersatzteile 14
Table of Contents:
Page
Safety Notes 6
Important Notes 6
Functions 6
Information about operation 6
Service and maintenance 7
Figures 10
Spare parts 14
Sommaire : Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Remarques sur l’exploitation 8
Entretien et maintien 9
Images 10
Pièces de rechange 14

4
Sicherheitshinweise
• DasModelldarfnurmiteinemdafürbestimmten
Betriebssystem eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,
die Ihrer örtlichen Netzspannung entsprechen.
• DasModelldarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• NichtfürKinderunter15Jahren.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren LGB-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Funktionen
• DasModellistfürdenBetriebaufLGB-Zweileiter-Gleich-
strom-Systemen mit herkömmlichen LGB-Gleichstrom-
Fahrpulten vorgesehen (DC, 0 - 24 V).
• SchnittstellezumEinbaueinesDCC-Decoders.
Hinweis:VerwendenSiefürdiesesModelleinFahrgerätmit
mehr als 1 A Fahrstrom.
Diese Lok ist vorne und hinten mit serienmäßigen LGB-
Hakenkupplungen ausgestattet.
Betriebsartenschalter
Im Führerstand dieser Lok ist ein dreistufiger Betriebsarten-
Schalter angebracht.
Pos. 0 Lok stromlos abgestellt
Pos. 1 Lokmotor, Beleuchtung und Dampfentwickler
sind eingeschaltet
Pos. 2 Lokmotor, Dampfentwickler, Beleuchtung und
Sound eingeschaltet
Mehrzwecksteckdose
Das Modell hat eine Mehrzweck-Steckdose für Flachstecker
hinten an der Lok. Über die Steckdose können Sie LGB-
Wagen mit Beleuchtung oder mit Geräuschelektronik an die
Gleisspannung anschließen.
Dampfentwickler
Das Modell ist mit einem Dampfentwickler ausgestattet. Eine
Probepackung mit LGB-Dampf- und Reinigungsflüssigkeit
liegt bei. Den Schornstein nur zur Hälfte mit der Flüssigkeit
füllen. Wenn zu viel Flüssigkeit verwendet wird, kann diese
nicht verdampfen.
Achtung! Das Heizelement in der Mitte des Dampfentwicklers
nicht berühren. Es ist heiß und zerbrechlich.
Mehrzugsystem
Das Modell ist mit einer Decoder-Schnittstelle zum Einste-
cken des Decoders ausgestattet. Auf der Decoder-Schnitt-
stelle befindet sich eine Brücke. Die Brücke abziehen und
statt dessen den Decoder anschließen. Wir empfehlen, den
Decoder in der LGB-Service-Abteilung einbauen zu lassen.
Wenn der Decoder in die Lok eingebaut ist, ist der Betriebs-
artenschalter funktionslos.

5
WARTUNG
Schmierung
Die Achslager und die Lager des Gestänges hin und wieder
mit je einem Tropfen Märklin-Öl (7149) ölen.
Austauschen der Glühlampen
Lampe (vorne): Vorsichtig am Kabel die Glühlampe aus der
Laterne ziehen. Glühlampe austauschen. Modell wieder
zusammenbauen.
Lampe (hinten): Vorsichtig das Glas von der Laterne hebeln.
Mit einer Pinzette die eingesteckte Glühlampe aus der
Fassung ziehen. Neue Glühlampe einsetzen. Modell wieder
zusammenbauen.
Innenbeleuchtung: Glühlampe mit einer Pinzette aus der
Fassung ziehen. Neue Glühlampe einstecken.
Austauschen des Dampfentwicklers
• AbdeckungausdemSchornsteinziehen.
• BeschädigtenDampfentwickler(Schornsteineinsatz)mit
einer Spitzzange oder einer Pinzette aus dem Schornstein
ziehen.
• Kabeldurchtrennen.
• KabelmitdemneuenDampfentwicklerverbinden.Dabei
die abisolierten Kabelenden verdrehen und isolieren.
• NeuenDampfentwicklerindenSchornsteinschieben.
• Modellwiederzusammenbauen.
Austauschen des Haftreifens
• Sechskantschraubenentfernen,mitdenendieKup-
pelstangen an den hinteren Treibrädern befestigt sind.
Kuppelstangen abnehmen.
• MiteinemkleinenachenSchraubendreherdenalten
Haftreifenentfernen:DenaltenHaftreifenausderRille
(Nut) im Treibrad hebeln.
• VorsichtigdenneuenHaftreifenüberdasRadschieben
und in die Rille (Nut) des Rads einsetzen.
• Überprüfen,daßderHaftreifenrichtigsitzt.

6
Safety Notes
• Thismodelmayonlybeusedwiththeoperatingsystem
designed for it.
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one power pack.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Notforchildrenundertheageof15.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
• PleaseseeyourauthorizedLGBdealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
Functions
• ThismodelisdesignedforoperationonLGBtwo-railDC
systems with conventional LGB DC train controllers or
power packs (DC, 0 - 24 volts).
• InterfaceforinstallationofDCC.
Note:Usealocomotivecontrollerwithmorethan1ampof
train current for this model.
This model is equipped with standard LGB couplers on the
front and rear.

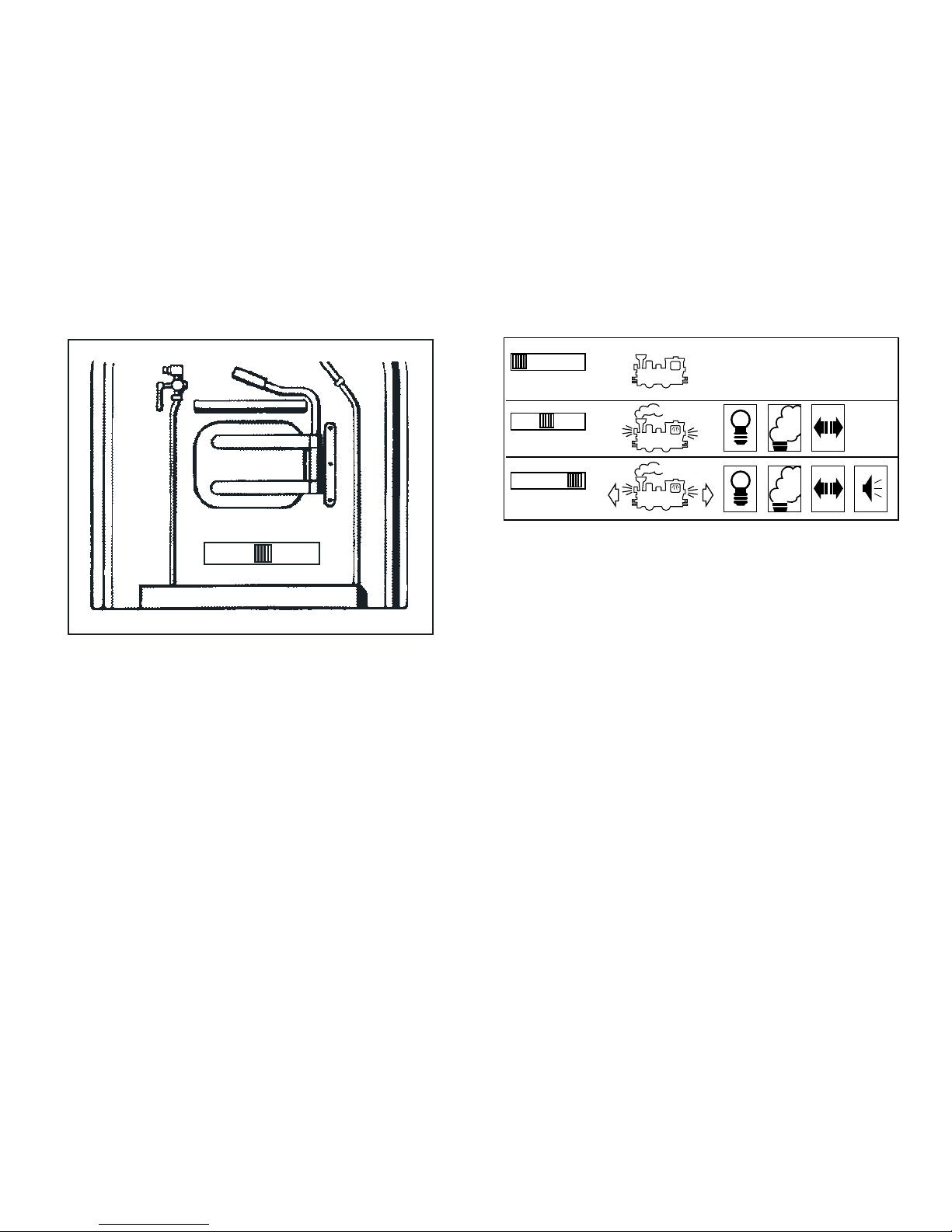

Mode of Operation Switch
This model has a three-way power control switch mounted
inside the cab.
Pos. 0 All power off
Pos. 1 Power to lights, smoke generator and motor
Pos. 2 Power to lights, smoke generator, motor and
sound
Multi-Purpose Socket
The model has a “flat“ multi-purpose socket, with a remova-
ble cover, on the rear of the loco. This socket can be used
to provide track power to LGB cars with lighting or sound
electronics.
Smoke Generator
This model is equipped with a smoke generator. A small
supply of LGB Smoke and Cleaning Fluid is included with this
model. For best operation, fill the generator halfway with
fluid. If the generator is overfilled, it will not convert the fluid
into smoke.
Attention! Never touch the heating element in the center of
the smoke generator. It is hot and fragile.
Multi-Train System
This model has a direct decoder interface. For Multi-Train
System operation. Remove the plug on the decoder interface
and connect the decoder.
We recommend to have the decoder mounted by the LGB
factory service station.
When a decoder is integrated in the locomotive, the power
control switch ist obsolete.

7
SERVICE
Lubrication
The axle bearings and the side rod bearings should be lubri-
cated occasionally with a small amount of Märklin-Oil (7149).
Replacing the light bulbs
Front lantern: Carefully pull the cable and light bulb out of
the lantern. Replace the bulb. Reassemble.
Rear lantern: Carefully pry the lens away from the lantern.
Usingtweezers,removeandreplacethebulb.Reassemble.
Cab light:Usingtweezers,removeandreplacethebulb.
Replacing the smoke generator
• Pullthesafetycoveroutofthesmokestack.
• Usepliersortweezerstopulltheoldsmokegeneratorout
of the stack.
• Cutthewirestotheoldgeneratorandattachthemtothe
replacement generator.
• Insulatetheconnectionsandpushthereplacement
generator into the stack.
• Reassemble.
Replacing the traction tire
• Removethetwohexheadscrewsthatattachtheside
rods to the rear wheels.
• Removethesiderodsfromtherearwheels.
• Useasmall,straight-bladescrewdrivertoreplacethetrac-
tiontire:Prytheoldtractiontireoutofthewheelgroove.
• Gentlyinsertthenewtractiontireintothewheelgroove.
• Makesurethatthetractiontireisseatedproperlyinthe
wheel groove.

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtreutiliséequ‘aveclesystème
d‘exploitation indiqué.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Neconvientpasauxenfantsdemoinsde15ans.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationfaitpartieintégranteduproduit;
elledoitdoncêtreconservéeet,lecaséchéant,transmi-
se avec le produit.
• Pourtouteréparationouremplacementdepièces,
adressez-vous à votre détaillant-spécialiste LGB.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Lemodèleestprévupourêtreexploitésurdessystèmes
deux rails c.c. LGB avec des pupitres de commandes LGB
classiques en courant continu (DC, 0 - 24 V).
• Interfacepourl’installationd’undécodeurDCC
Conseil:Pourcemodèle,utilisezunrégulateurdemarche
avec courant moteur supérieur à 1 A.
Ce modèle est équipé de dispositifs d’attelage standard LGB
à l’avant et à l’arrière.
Commutateur de mode d’exploitation
Le poste de conduite de cette locomotive dispose d’un
sélecteur de
modes de service à trois positions.
Pos. 0 Alimentation coupée
Pos. 1 Moteur de la locomotive, éclairage et généra-
teur de vapeur sont allumés
Pos. 2 Alimentation de l’éclairage, du générateur
de fumée, du moteur et du système d’effets
sonores
Sélecteur de fonctions
Il possède une douille à usages multiples «plate», avec
couvercle amovible située à l’arrière de la locomotive. Cette
douillepeutêtreutiliséepourfournirl’alimentationélectrique
de la voie aux voitures LGB munies d’une électronique
d’éclairage ou de son.
Générateur de fumée
Cemodèleestéquipéd’ungénérateurdefumée.Unepetite
quantité de liquide fumigène dégraissant LGB est fournie
avec le modèle réduit. Pour obtenir de meilleurs résultats,
remplir à moitié le générateur de produit, s’il est trop plein, le
générateur ne pourra transformer le liquide en fumée.
Attention ! Ne jamais toucher l’élément chauffant situé à la
partie centrale du générateur de fumée car il est chaud et
fragile.
Système multitrain
Ce modèle est équipé d’une interface directe pour décodeur.
Enlever le capuchon de l’interface et raccorder le décodeur.
Nous recommandons de confier l‘installation du dècodeur à

9
un Centre d‘entretien LGB autorisé.
Si la locomotive est équipée d‘un décodeur, le sélecteur de
modes opératoires n‘assure aucune fonction.
ENTRETIEN
Lubrification
Les coussinets des essieux et les articulations des bielles
sont à graisser par intervalles, quelques gouttes d‘huile
Märklin (7149).
Remplacement des ampoules
Feu avant : Tirer sur le câble avec précaution pour sortir
l’ampoule de la lanterne. Remplacer l’ampoule. Remonter
le tout.
Feu arrière : Sortir avec précaution la lentille de la lanterne.
À l’aide de pincettes, enlever et remplacer l’ampoule.
Remonter le tout.
Éclairage de la cabine : Enlever et remplacer l’ampoule en
utilisant des pincettes.
Remplacement du générateur de fumée
• Enleverlecouvercledesécuritédelacheminée.
• Utiliserdespincesoudespincettespourextrairelevieux
générateur de fumée de la cheminée.
• Couperleslsduvieuxgénérateurdefuméeetles
raccorder au nouveau générateur.
• Isolerlesconnexionsélectriquesetenfoncerlenouveau
générateur de fumée dans la cheminée.
• Remonterletout.
Remplacement du pneu de traction
• Enleverlesdeuxvisàtêtehexagonaledexationdes
bielles d’accouplement aux roues arrière.
• Déposerlesbiellesd’accouplementdesrouesarrière.
• Àl’aided’unpetittournevisàlamedroite:Sortiravec
précaution le vieux pneu de la gorge de la roue.
• Placeravecprécautionlepneuneufdanslagorgedela
roue.
• S’assurerquelepneudetractionestbienassisdansla
gorge de la roue.

10
Bild 1 & 2, Betriebsarten-Schalter
Fig. 1 & 2, Power control switch
Img. 1 & 2, Modes d‘exploitation
0 1 2
0 1 2
0 1 2
0 1 2
Bild 3, DCC-Schnittstelle
Fig. 3, Decoder interface
Img. 3, Interface pour décodeur

11
Bild 3, Mehrzweck-Steckdose
Fig. 3, Multi-purpose socket
Img. 3, Douille à usages multiples

12
Bild 4, Austauschen des Dampfentwicklers
Fig. 4, Replacing the smoke generator
Img. 4, Remplacement du générateur de fumée
Bild 5, Verbinden der Kabel
Fig. 5, Connect the new smoke generator.
Img. 5, Sélecteur d’alimentation

13

14
6
21
8
3
7
20
21
20
20
28
5
5
19
20
20
6
2
22
22
22
1
8
8
4
8
8
1
23
Details der Darstellung
können von dem Modell
abweichen.

15
Details der Darstellung
können von dem Modell
abweichen.
20
920
20
22
20
10
20
22
12
12
22
20
9
11
11
26
25
26
25
19
18
19
17
27
27
14
25
16
24
13
24
15
25

178815/0612/Sm1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Deutschland
www.lgb.de www.maerklin.com/en/imprint.html
1 Kobelschornstein E129 247
2 Lampe vorn E176 225
3 Lampe hinten E176 228
4 Pumpen, Ventile E176 229
5 Lokpuffer E129 266
6 Fenster, Gerätehalter E176 230
7 Griffstangen E176 231
8 Messingteile E176 232
9 Kupplung E171 327
10 Motor E126 050
11 Schleifschuh u. Kohle E171 326
12 Schienenräumer E176 233
13 Radsatz E178 288
14 Radsatz E178 284
Haftreifen E126 174
15 Gestänge rechts E176 234
16 Gestänge links E176 235
17 Treibstange, Kreuzkopf rechts E176 236
18 Treibstange, Kreuzkopf links E176 237
19 Schraube E124 014
20 Schraube E124 197
21 Schraube E129 265
22 Schraube E124 010
23 Schraube E129 251
24 Schraube E129 514
25 Schraube E126 052
 26 Unterlegscheibe E126053
 27 Unterlegscheibe E129250
28 Mutter E129 249
Hinweis:EinigeTeilewerdennurohneodermitandererFarbge-
bung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer
Reparatur im Märklin-Reparatur-Service repariert werden.
