marklin 26548 User manual

Modell der Baureihe ER 20
26548

2
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 24
• Veränderbare Anfahr-/ Bremsverzögerung (simultan).
Veränderbare Höchstgeschwindigkeit.

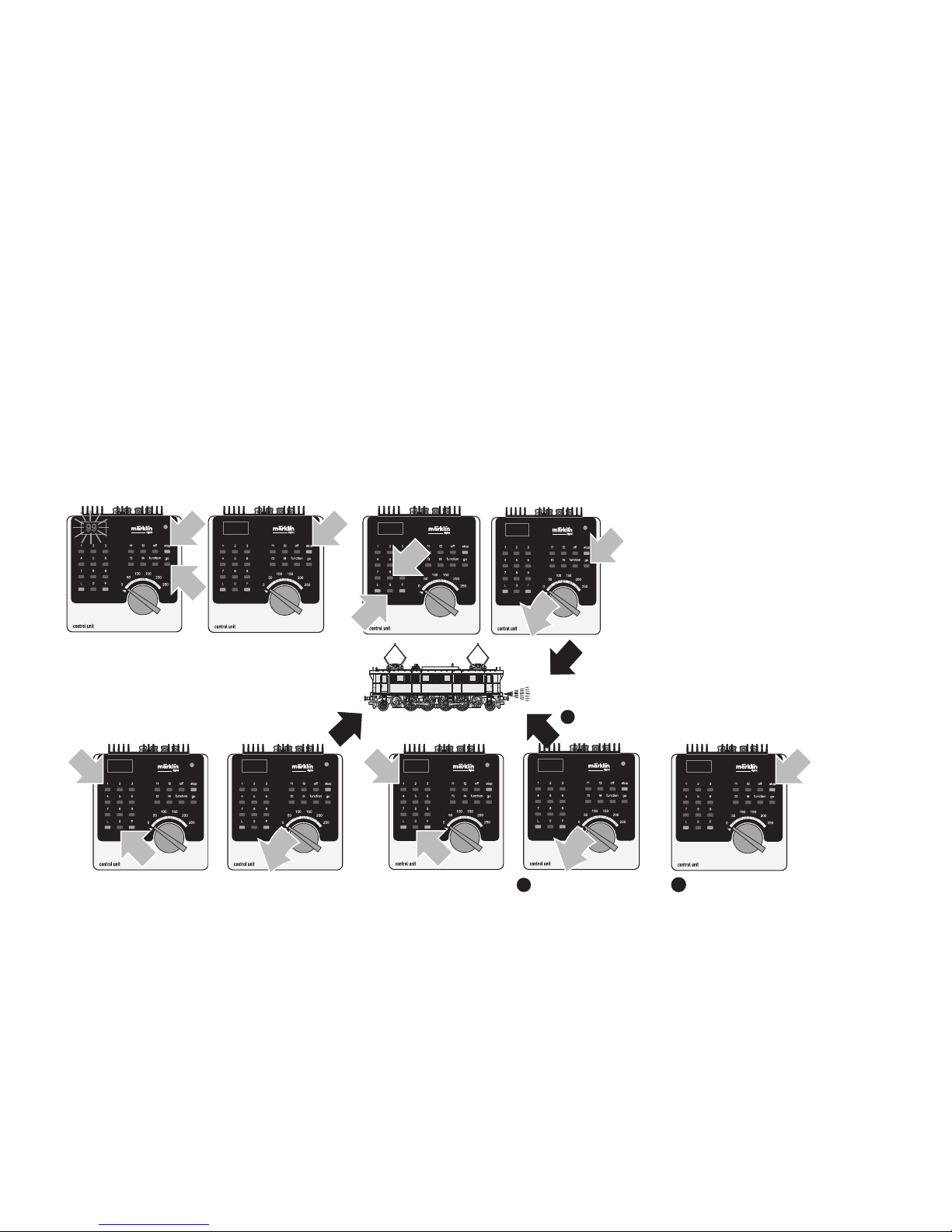

• Einstellen der Lokparameter (Adresse, Anfahr-/ Brems-
verzögerung, Höchstgeschwindigkeit): Über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.

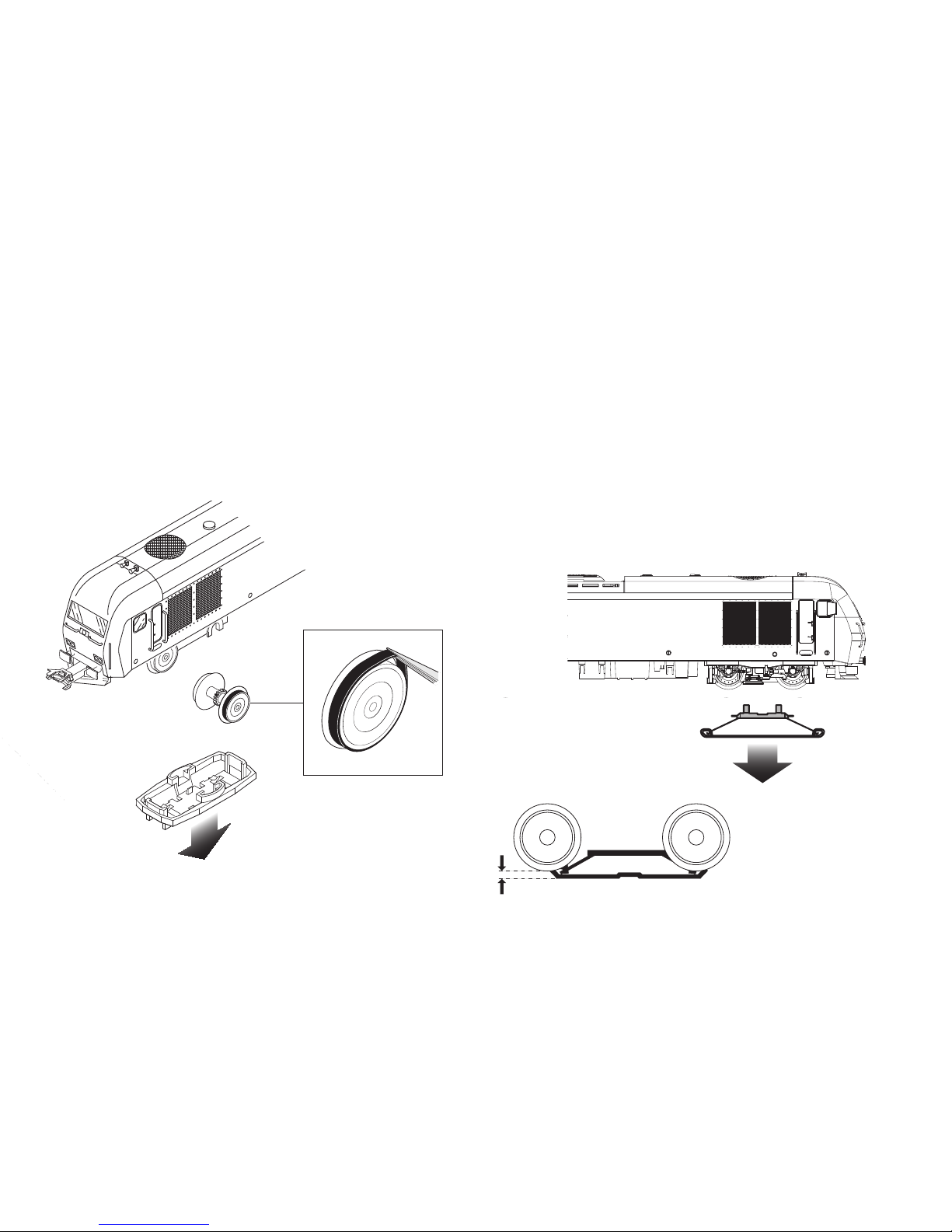

Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder Ersatz-
teile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!

3
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 24
• Adjustable acceleration/braking delay (simul-
taneous). Adjustable maximum speed.
• Setting the locomotive parameters (address, accelerati-
on/braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your author-
ized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!

4
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses disponibles: 01 – 80
• Adresse encodée en usine: 24
• Temporisation d’accélération et de freinage réglable (les
2 simultanément). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale): via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de marche.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
Bon courage en aucun cas des transformateurs pour une
tension secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi en ce qui concerne le
système d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel, la
voie de raccordement doit être déparasitée. A cet effet, utili-
ser le set de déparasitage réf. 74046. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploi-
tation normale sont décrits plus loin. Pour toute réparation
ou remplacement de pièces, adressez vous à votre détail-
lant-spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et que les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
!

5
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 24
• Instelbare optrek- / afremvertraging (simultaan).
Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfssys-
teem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden .
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!

6
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna –
transformador 6647 – Märklin Delta – Märklin Digital o
Märklin Systems).
Utilizar únicamente transformadores que correspon-
dan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• Observe bajo todos los conceptos, las medidas de se-
guridad indicadas en las instrucciones de su sistema de
funcionamiento.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con
su proveedor Märklin especializado.
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 24
• Arranque y frenado variable (simultáneo). Velocidad
máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modificados cuando la piezas ajenas montadas o la
modificación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modificación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modificación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
!

7
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 24
• Ritardo di avviamento/frenatura modificabile (simultanea-
mente). Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo, ri-
tardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di marcia.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni da lei
non approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (trasfor-
matore per corrente alternata Märklin 6647, Märklin Delta,
Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispon-
dono alle loro tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o rispettivamente 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva il bi-
nario di alimentazione deve essere protetto dai disturbi.
A tale scopo si deve impiegare il corredo antidisturbi
74046. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle avver-
tenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento
Le operazioni di manutenzione che si verificano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivendi-
tore specialista Märklin.
!

8
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 24
• Acceleration/ bromsfördröjning (simultant) kan ändras.
Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit,
Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för
den nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning
till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!

9
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 24
• Indstillelig opstarts-/bremseforsinkelse (simultan). Indstil-
lelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed): Via Control Unit,
Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet
dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som findes i brugsanvisningen for
Deres driftssystem.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det
efterfølgende. For reparation eller reservedele bedes De
henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!

10
Schaltbare Funktionen
Controllable Functions
Fonctions commutables
Schakelbare functies
Funciones conmutables
Funzioni commutabili
Ställbara funktioner
Styrbare funktioner
H
Dauernd ein
Always on
Activé en permanence
Continu aan
Siempre encendido
Accesa in permanenza
Permanent till
Konstant tændt
function + off
Licht-Taste
Headlight Button
Touche éclairage
Verlichtingstoets
Tecla alumbrado
Tasto luci
Ljustangent
Belysningstast
Taste f0
Button f0
Touche f0
Toets f0
Tecla f0
Tasto f0
Knapp f0
Knap f0
— f4
Taste 4
Button 4
Touche 4
Toets 4
Tecla 4
Tasto 4
Knapp 4
Knap 4
Taste f4
Button f4
Touche f4
Toets f4
Tecla f4
Tasto f4
Knapp f4
Knap f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8

11
Lokparameter einstellen mit der Control Unit
1. Voraussetzung: Aufbau wie Grafik S. 15.
Nur die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in
der Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler halten. Während des
Haltens die „Go“-Taste drücken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2
wiederholen.
7. Registernummer für den zu ändernden Parameter einge-
ben (=> Liste auf Seite 17).
8. Fahrtrichtungswechsel betätigen.
9. Licht blinkt schnell
10. Neuen Wert eingeben (=> Liste auf Seite 17).
11. Fahrtrichtungswechsel betätigen.
12. Licht blinkt langsam (Ausnahme Werkreset)
13. Nächste Parametereinstellung ab 6. oder
beenden mit 14.
14. Vorgang beenden mit Drücken der „Stop“-
Taste. Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the Control Unit
1. Requirement: Setup as in diagram on page 15. Only the
locomotive to be changed can be on the track.
2. Press the “Stop” and “Go” at the same time until “99”
blinks in the display.
3. Press the “Stop” button.
4. Enter the locomotive address „80“.
5. Hold the control knob in the reverse direction area. While
holding the control knob here, press the „Go“ button.
6. The headlights on the locomotive will blink slowly. If they
don‘t, repeat Step 2.
7. Enter the register number for the parameter to be chan-
ged (=> List on page 17).
8. Active the change of direction.
9. The headlights will blink rapidly.
10. Enter the new value (=>List on page 17).
11. Active the change of direction.
12.
The headlights will blink slowly (exception: factory reset).
13. Enter the next parameter setting from 6 or end with 14.
14. End the process by pressing the „Stop“ button. Then
press the „Go“ button.
Änderungen der Lokparameter im Decoder dürfen nur wie beschrieben
ausgeführt werden. Für darüber hinaus gehende Änderungen, die zu
Fehlverhalten oder Beschädigung des Decoders führen, haftet Märklin
nicht; eventuelle nötige Reparaturen werden kostenpflichtig ausgeführt.
Changes to the locomotive parameters in the decoder may only be
carried out as described. Märklin is not liable for changes beyond this
that cause malfunctions or damages to the decoder; the cost for any
necessary repairs must be borne by the consumer.

12
Réglage des paramètres de la loco avec la Control Unit
1. Condition: Montage comme sur illustration en page 15.
Seule la loco à modifier peut se trouver sur la voie.
2.
Pressez simultanément les touches „Stop“ et „Go“ jusqu’à
ce que le nombre „99“ clignote sur l’écran.
3. Pressez la touche „Stop“.
4. Introduisez l’adresse de loco „80“.
5. Maintenir l’ordre de commutation sur le régulateur de
marche. Durant le maintien, appuyer sur la touche „Go“.
6. Les feux de la locomotive clignotent lentement. Dans le
cas contraire, renouveler l’opération à partir de l’étape 2.
7. Indiquer le numéro d’enregistrement pour le paramètre
à modifier (=> liste page 17).
8. Activer l’inversion du sens de marche.
9. Les feux clignotent rapidement.
10. Entrer la nouvelle valeur (=> liste page 17).
11. Activer l’inversion du sens de marche.
12. Les feux clignotent lentement (exception : réinitialisation
aux valeurs d’usine).
13. Définition de paramètres suivante à partir du point 6 ou
terminer par le point 14.
14. Terminez le processus en pressant la touche „Stop“.
Ensuite, pressez la touche „Go“.
Locparameters instellen met de Control Unit
1. Voorwaarde: opbouw zoals tekening op pagina 15.
Alleen de loc die gewijzigd moet worden op de rails.
2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in
het display oplicht.
3. ”Stop”-toets indrukken.
4. Het adres „80“ invoeren.
5.
Omschakelcommando met de rijregelaar vasthouden.
Tijdens het vasthouden de toets “Go” indrukken.
6. De verlichting van de loc knippert langzaam. Indien dit
niet het geval is, vanaf stap 2 opnieuw beginnen.
7. Het registernummer van de te wijzigen parameter invoe-
ren (=> lijst op pagina 17).
8. Omschakelcommando geven.
9. Verlichting gaat snel knipperen.
10. Nieuwe waarde invoeren (=> lijst op pagina 17).
11. Omschakelcommando geven.
12. Verlichting knippert langzaam (uitgezonderd bij decoder
reset).
13.
Volgende parameterinstelling of beëindigen met 14.
14. Sessie beëindigen door het indrukken van de toets “Stop”.
Aansluitend de toets “Go” indrukken.
Pour modifier les paramètres de la locomotive dans le décodeur,
procédez impérativement de la manière décrite. La garantie Märklin ne
couvre pas les modifications ne respectant pas scrupuleusement les
instructions et pouvant être à l’origine d’un dysfonctionnement ou d’une
détérioration du décodeur ; d’éventuelles réparations seront facturées.
Het wijzigingen van de loc-parameters in de decoder mag enkel en al-
leen op de beschreven wijze worden uitgevoerd. Elke op andere wijze
uitgevoerde wijziging, die tot storing of beschadiging van de decoder
leidt, valt buiten de garantie van Märklin; eventuele noodzakelijke
reparaties worden met berekening van de kosten uitgevoerd.

13
Impostazione dei parametri della locomotiva con la Control Unit
1. Predisposizione: assetto come da schema a pag. 15.
Soltanto la locomotiva da modificare si trova sul binario.
2. Premere contemporaneamente i tasti „Stop“ e „Go“,
fino a che sul visore lampeggia „99“.
3. Premere il tasto „Stop“.
4. Introdurre l’indirizzo della locomotiva „80“.
5.
Tenere premuto il comando di commutazione sul regolato-
re di marcia. Durante tale pressione, premere il tasto „Go„.
6. I fanali della locomotiva lampeggiano lentamente. In
caso negativo, si riprenda dal passo 2.
7. Introdurre il numero di registro per il parametro da
modificare (=> elenco a pagina 17).
8. Azionare la commutazione della direzione di marcia.
9. I fanali lampeggiano velocemente.
10. Introdurre il nuovo valore (=> elenco a pagina 17).
11. Azionare la commutazione della direzione di marcia.
12. I fanali lampeggiano lentamente (ad eccezione del
ripristino di fabbrica).
13. Impostazione del prossimo parametro ripartendo da 6.
oppure terminare con 14.
14. Terminare il procedimento con la pressione del tasto
„Stop„.Successivamente premere il tasto „Go„.
Parámetros de la locomotora configurables con el Control Unit
1. Condición previa: montaje como el gráfico pág. 15. En
la vía debe encontrarse solamente la locomotora a
configurar.
2. Apretar simultáneamente la tecla “Stop” y “Go” hasta
que aparece “99” en pantalla.
3. Apretar la tecla “Stop”.
4. Marcar el código de la locomotora „80“.
5. Mantener la orden de conmutación en el regulador de
marcha. Durante la parada, pulsar la tecla „Go“.
6. La luz de la locomotora se enciende con intermitencia
lenta. En caso negativo, repetir desde el paso 2.
7. Introducir el número de registro del parámetro que se
desee modificar (=> Lista en página 17).
8. Activar el cambio de sentido de la marcha.
9. La luz se enciende con intermitencia rápida.
10. Introducir un valor nuevo (=> Lista en página 17).
11. Activar el cambio de sentido de la marcha.
12. La luz se enciende con intermitencia lenta (excepción:
se ha realizado un reset en fábrica).
13. Configuración de siguiente parámetro repitiendo a partir
de 6. o terminar con 14.
14. Repetir la operación pulsando la tecla „Stop“. A conti-
nuación, pulsar la tecla „Go“.
Las modificaciones de los parámetros de la locomotora en el
decoder deben ejecutarse sólo como se ha descrito. Märklin no se
hará responsable de los cambios que vayan más allá de estos y que
provoquen una respuesta anómala o daños al decoder; las posibles
reparaciones necesarias se facturarán.
Variazioni dei parametri della locomotiva nel Decoder devono essere
eseguite soltanto come descritto. Per variazioni che si discostano da
queste, le quali conducano a un comportamento difettoso oppure a dann-
eggiamenti del Decoder, Märklin non assume la responsabilità; eventuali
riparazioni necessarie vengono eseguite addebitandone il costo.

14
Lokparametrar ställs in med Control Unit
1. Förutsättning: Montering som visas enligt grafik på s. 15.
Endast det lok som ska ändras ska finnas på spåret.
2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills
„99“ blinkar på displayen.
3. „Stop“-tangenten hålls ner.
4. Lokadress „80“ matas in.
5. Tryck ned körkontrollen, som vid ändring av körriktningen.
Håll ned knappen och tryck samtidigt på „Go“-knappen.
6. Lokets strålkastare blinkar långsamt. Om inte -
upprepa steg 2.
7. Ange registernummren för de ändrade parametrarna
(=> Se lista på sidan 17).
8. Gör en körriktningsändring.
9. Strålkastarna blinkar snabbt.
10.
Ange önskade nya värden (=> Se lista på sidan 17) .
11. Gör en körriktningsändring.
12. Strålkastarna blinkar långsamt (Gäller inte vid
genomförd reset).
13. Nästa parameterinställning från steg 6. eller sluta med
steg 14.
14. Avsluta med att trycka på “Stop“-knappen. Tryck däref-
ter på “Go“-knappen.
Indstilling af lokomotivparametre med Control Unit
1. Forudsætning: Opbygning som på grafikken
s. 15. Kun det lokomotiv, der skal ændres, er på sporet.
2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“
blinker i displayet.
3. Tryk på „Stop“-tasten.
4. Indtast den lokomotivadresse „80“.
5. Hold omskiftningskommando på køreregulator Tryk på
„Go“-knappen mens der holdes.
6. Lyset på lokomotivet blinker langsomt. Hvis ikke genta-
ges proceduren fra trin 2.
7. Indtast registernummeret for den parameter, der skal
ændres (=> liste på side 17).
8. Betjen køreretningsskiftet.
9. Lyset blinker hurtigt
10. Indtast den nye værdi (=> liste på side 17).
11. Betjen køreretningsskiftet.
12. Lyset blinker langsomt (undtaget fabriksnulstilling)
13. Udfør næste parameterindstilling fra 6. eller afslut med 14.
14. Afslut proceduren ved at trykke på „Stop“-knappen Tryk
derefter på „Go“-knappen.
Ändringar av dekoderns lokparametrar får endast göras på det sätt
som instruktionerna anger. Märklin ansvarar inte för andra - eller på
annorlunda sätt utförda - parameterändringar som leder till fel på
- eller skadar - dekodern. Eventuella reparationer som i sådana fall
erfordras debiteras enligt gängse taxa.
Ændring af lokomotivets parametre i dekoderen må kun udføres som
beskrevet. Märklin hæfter ikke for ændringer, der ligger uden for det-
te, og som kan medføre fejlfunktion eller beskadigelse af dekoderen.
Eventuelle nødvendige reparationer udføres mod beregning.

15
Lokparameter mit Control Unit ändern.
Changing Locomotive Parameters with the Control Unit.
Modification des paramètres avec la Control Unit.
Locparameter met de Control Unit.
Modificar los parámetros de la locomotora con el Control Unit.
Modifica dei parametri della locomotiva con la Control Unit.
Lokparametrar ändras med Control Unit.
Ændring af lokomotivparametre med Control Unit.
Central Station/Mobile Station:
siehe jeweilige Gerätebeschreibung.
Central Station/Mobile Station:
see the description for the unit in question.
Central Station/Mobile Station :
voir descriptions respectives des appareils.
Zie bij Central Station/Mobile Station de desbetreffende
gebruiksaanwijzing.
Para Central Station/Mobile Station, véase la descripción
del aparato en cuestión.
Per Central Station/Mobile Station si veda la rispettiva
descrizione dell‘apparecchio.
Central Station/Mobile Station:
Var god se respektive körkontrolls bruksanvisning.
Central Station/Mobile Station se de enkelte specifika-
tioner.

16
Lokparameter ändern mit der Control Unit 6021.
Changing Locomotive Parameters with the 6021 Control Unit.
Modification des paramètres de la locomotive avec la Control Unit 6021.
Locparameter wijzigen met de Control Unit 6021.
Modificar los parámetros de la locomotora con el Control Unit 6021.
Modifica dei parametri della locomotiva con la Control Unit 6021.
Lokparametrar ändras med Control Unit 6021.
Ændring af lokomotivparametre med Control Unit 6021.
1
80
1
1
1
99
1
2
80
2
1
01
  

01
1
1
2
10
10
1
  
11

12
14

17
Parameter • Parameter • Paramètre • Parameter •
Parámetro • Parametro • Parameter • Parameter Register • Register • Registre • Register •
Registro • Registro •
Register • Register
Wert • Value • Valeur •
Waarde • Valor • Valore
• Värde • Værdi
Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress •
Adresse 01 01 - 80
Anfahr-/ Bremsverzögerung • Acceleration/ Braking Delay
• Temoprisation accélération freinage • Optrekafremvertraging
• Regulación arranque y frenado • Ritardo di avviamento/ frenatura
• Acceleration/ bromsfördröjning • Opstart-/ bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit • Maximum speed
• Vitesse maximale • Maximumsneilheid • Velocidad máxima
• Velocità massima • Toppfart • Maksimalhastighed 05 01 - 63
Rückstellen auf Serienwerte • Reset to series value • Remettre aux
valeurs de série • Terugzetten naar serie-instellingen • Restablecer
los valores de serie • Pipristinare sui valori di serie • Återställa till
standardvärden • Tibagestil til serieværdien
08 08

18
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
2 mm

19
Kupplung tauschen
Changing couplers
Remplacer les attelages
Koppeling verwisselen
Cambiar el enganche
Sostiure il gancio
Utbyte av kortkoppel
Udskiftning af kortkoblingen

20
Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijdere
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Tag av lokkåpan
Aftag lokomotivets overdel
1.
2.
